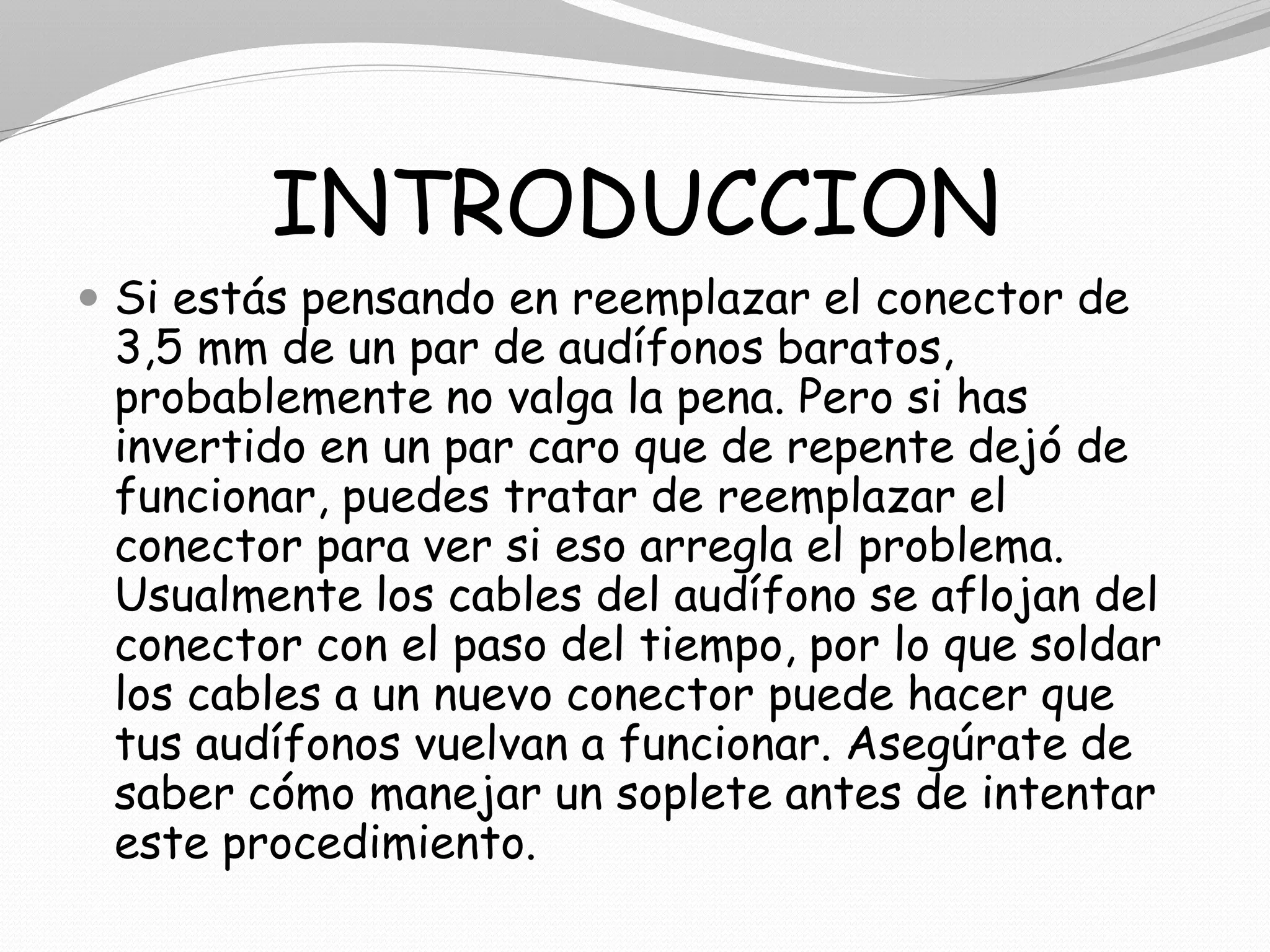

2. INTRODUCCION
Si estás pensando en reemplazar el conector de
3,5 mm de un par de audífonos baratos,
probablemente no valga la pena. Pero si has
invertido en un par caro que de repente dejó de
funcionar, puedes tratar de reemplazar el
conector para ver si eso arregla el problema.
Usualmente los cables del audífono se aflojan del
conector con el paso del tiempo, por lo que soldar
los cables a un nuevo conector puede hacer que
tus audífonos vuelvan a funcionar. Asegúrate de
saber cómo manejar un soplete antes de intentar
este procedimiento.
3. MATERIAL
Un conector estéreo nuevo de 3,5 mm
Unos audífonos descompuestos
Unas pinzas de corte
Un cautín
Pasta
Soldadura
4. INSTRUCCIONES
1. Corta el conector 3,5 mm donde la base se
junta con los cables del audífono.
2. Remueve la cubierta exterior de los cables
del audífono hasta ver aproximadamente
pulgada del cable pelado. Deberías ver un cable
verde, un cable rojo y dos cables de cobre.
5. 3 .Mantén apartados los cables verde y rojo.
Tuerce juntos los dos cables de cobre para
hacer un solo cable.
4. Con ayuda del cautín se coloca en el cable
para quitar el barniz que se encuentra en el
cable, ya que con este será imposible soldar
5. Desatornilla la parte metálica del nuevo
conector desde la cubierta plástica. Enrolla con
cuidado los tres cables a través de la base del
nuevo conector, para que estos queden
expuestos al final de la cubierta plástica.
6. 6.Coloca la parte metálica del conector en el
tornillo para sostenerlo mientras sueldas, o pega
con cinta la parte metálica del conector a la mesa
para mantenerlo firme. Suelda los cables a las
terminales en la base de la parte metálica del
nuevo conector. Suelda los cables de cobre a la
terminal exterior grande. Suelda el cable verde en
la terminal del medio. Suelda el cable rojo a la
tercera terminal. Deja que la soldadura se enfríe.
7. Retira la parte metálica del conector desde el
tornillo. Atornilla el conector de vuelta a su lugar.
Asegura la base del conector en los cables del
audífono con cinta aislante, asegurándote de que
cualquier parte expuesta del cableado esté
completamente cubierta por la cinta.
7. Y ESO SERIA TODO A DISFRUTAR DE NUEVO TU
AUDIFONOS…
