Este documento proporciona instrucciones para cablear un cable UTP (par trenzado no blindado) Cat 5. Explica cómo pelar los extremos del cable, ordenar los pares de cables según el estándar 568B en ambos extremos, insertar los conectores RJ45 y crimparlos para conectar dos dispositivos.

2.  - Cable UTP: contienen 8 filamentos coloridos, que
vienen acomodados en pares, es decir 4 pares.
- 2 conectores RJ45
 - Crimpadora

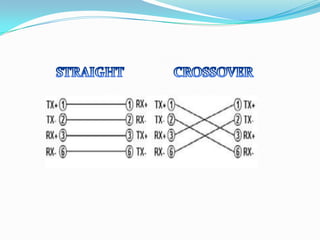

3.  El cable Cruzado (Cross-over), se utiliza para conectar
dos dispositivos igualitarios, por ejemplo, una PC con
otra.
Los cables UTP:
Verde-Blanco y Verde
Marrón-Blanco y Marrón
Naranja-Blanco y Naranja
Azul-Blanco y Azul

4.  Pelo el cable unos tres centímetros, por ambos
extremos, extrayendo tan sólo el plástico externo que
envuelve los pares trenzados y respetando la capa de
apantallamiento (papel de aluminio azul).
 Separo los cuatro pares trenzados de un extremo del
cable. Ahora los ocho cables del FTP están
separados, listos para ser ordenados.

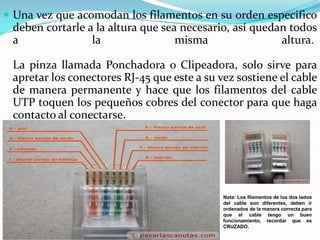

5.  Una vez que acomodan los filamentos en su orden especifico
deben cortarle a la altura que sea necesario, así quedan todos
a la misma altura.
La pinza llamada Ponchadora o Clipeadora, solo sirve para
apretar los conectores RJ-45 que este a su vez sostiene el cable
de manera permanente y hace que los filamentos del cable
UTP toquen los pequeños cobres del conector para que haga
contacto al conectarse.
Nota: Los filamentos de los dos lados
del cable son diferentes, deben ir
ordenados de la manera correcta para
que el cable tengo un buen
funcionamiento, recordar que es
CRUZADO.

6.  A los cables de uno de los extremos (no importa cuál)
le asigno el orden del esquema 568 A y al otro el del
568 B.
 Crimpo ambos conectores con la crimpadora.
 Cubro los extremos de ambos cables con los
protectores de plástico.
Crimpadora: es una herramienta utilizada
para corrugar o crimpar dos piezas metálicas o
de otros materiales maleables mediante la
deformación de una o ambas piezas; esta
deformación es lo que las mantiene unidas.

9.  1. Determine la distancia entre los dispositivos, luego
agréguele por lo menos 30 cm.
 2. Corte un trozo de cable de par trenzado no blindado
Cat 5 de una longitud establecida.
 3. Retire 5 cm de la envoltura de uno de los extremos del
cable.
 4. Mantenga unidos firmemente los 4 pares de cables
trenzados a los que se les quitó la envoltura, luego
reorganice los pares de cable según el orden del estándar
de cableado 568-B. Trate de mantener las trenzas ya que
esto es lo que proporciona la anulación del ruido. (par
anaranjado, par verde, par azul, par marrón)

10.  5. Sostenga la envoltura y el cable con una
mano, destrence un pequeño tramo de los pares verde y
azul y reorganícelos de modo que cumplan con el
diagrama de color de cableado 568-B. Destrence y ordene
el resto de los pares de hilos según el diagrama de color.
 6. Aplane, enderece y alinee los hilos, luego recórtelos en
línea recta a alrededor de 1,20 cm - 1,90 cm del borde de
la envoltura. ¡Asegúrese de no soltar la envoltura y los
hilos que ahora están ordenados! Debe reducir al mínimo
la longitud de los cables no trenzados ya que las
secciones excesivamente largas ubicadas cerca de los
conectores constituyen una fuente importante de ruido
eléctrico.
 7. Coloque un conector RJ-45 en el extremo del cable, con
la lengüeta hacia abajo y el par anaranjado en la parte
izquierda del conector.

11.  8. Empuje suavemente los hilos dentro del conector hasta
que pueda ver los extremos de cobre de los hilos a través
del extremo del conector. Asegúrese de que el extremo de
la envoltura esté ubicado dentro del conector y de que
todos los hilos estén en el orden correcto. Si la envoltura
no está ubicada dentro del conector, no estará
correctamente protegida contra los tirones y con el
tiempo esto causará problemas. Si todo está en
orden, engarce el conector con la suficiente fuerza como
para forzar los contactos a través del aislamiento en los
hilos, completando así el camino conductor.
 9. Repita los pasos 3-8 para terminar el otro extremo del
cable, usando el mismo diagrama para terminar el cable
de conexión directa (straight-through).

12.  Se colocan los conectores uno contra el otro y los colores
están totalmente opuestos.
 (1) T568B: Blanco-Naranja/Naranja/Blanco-Verde/Azul/Blanco-
Azul/Verde/Blanco-Marrón/Marrón
 (2) T568B: Blanco-Naranja/Naranja/Blanco-Verde/Azul/Blanco-
Azul/Verde/Blanco-Marrón/Marrón
