Este documento presenta el trabajo final sobre el Lenguaje Unificado de Modelado (UML) de tres estudiantes. Incluye la introducción de UML, el portafolio de servicios de una tienda eléctrica, diagramas UML como casos de uso, actividades y secuencias, y conclusiones sobre el uso de UML para modelar un sistema.

1. Portafolio
de Servicios
Tienda ELECTRIC

2. LENGUAJE UNIFICADO DE MODELADO “UML”
TRABAJO FINAL
CARLOS ANDRES CACHAYA GONZALEZ
COD. 7705341
ISRAEL SOLORZANO SALAS
COD. 7687894
JORGE DUSSÁN GARCÍA
Harold Emilio Cabrera Meza
TUTOR
UNAD
UNIVERSIDAD NACIONAL ABIERTA Y ADISTANCIA
NEIVA, DICIEMBRE DE 2.012

3. INTRODUCCIÓN
UML contiene bloques de construcción para modelar conceptos
definidos por las técnicas de modelos basadas en objetos (por
ejemplo, clases, objetos, estados de objetos, actividades, casos de
uso, comunicaciones entre objetos, etc.).
Los diagramas se utilizan para visualizar un sistema desde
diferentes perspectivas o vistas. Por ejemplo, la vista estática o
estructural de un sistema puede visualizarse con los diagramas
de clases; la vista de procesos con diagramas de actividad.

4. Portafolio de Servicios
MISIÓN: Prestar servicios de electrónica con altos estándares de
calidad a nuestros clientes, entidades gubernamentales, empresa
privada y usuario final.
VISIÓN: Ser reconocidos en el mercado surcolombiano como la
empresa líder en la prestación de servicios de electrónicos.
VALORES:
-Respeto por el individuo.
-Servicio al cliente de calidad.
-La constante búsqueda de la excelencia
-La ética como pilar fundamental de la sociedad y todas nuestras
actividades.
ELECTRIC SOLUCTIONS es una empresa que brinda servicios en el
sector electrónico tales como: Ventas, Reparación y Mantenimiento de
Equipos electrónicos entre otros.
Nuestro principal objetivo es distribuir productos y servicios líderes en
el mercado, con tecnología innovadora, de alta calidad y rendimiento,
que generen valor agregado y beneficios a nuestros clientes.

5. Línea de Servicios
... con valor agregado
Contáctese con nosotros por intermedio de nuestros Ejecutivos
Calle 5 No. 5-55
Tels: 55555555
Telefax: 8555555
Email: tiendaelectric@gmail.com
Responderemos a cualquier inquietud suya en relación a
nuestros servicios ofertados.

6. ServiciOS
Portafolio
de Servicios

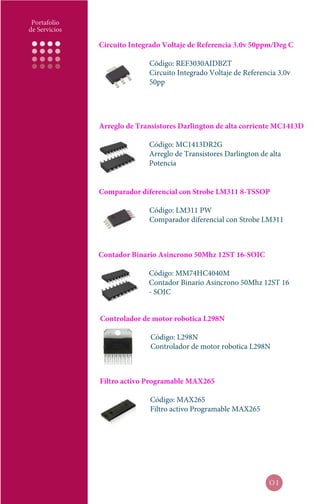

7. Portafolio
de Servicios
Circuito Integrado Voltaje de Referencia 3.0v 50ppm/Deg C
Código: REF3030AIDBZT
Circuito Integrado Voltaje de Referencia 3.0v
50pp
Arreglo de Transistores Darlington de alta corriente MC1413D
Código: MC1413DR2G
Arreglo de Transistores Darlington de alta
Potencia
Comparador diferencial con Strobe LM311 8-TSSOP
Código: LM311 PW
Comparador diferencial con Strobe LM311
Contador Binario Asincrono 50Mhz 12ST 16-SOIC
Código: MM74HC4040M
Contador Binario Asincrono 50Mhz 12ST 16
- SOIC
Controlador de motor robotica L298N
Código: L298N
Controlador de motor robotica L298N
Filtro activo Programable MAX265
Código: MAX265
Filtro activo Programable MAX265
01

8. Portafolio
de Servicios
MÓDULO DE ADQUISICIÓN DE DATOS USB 10-BITS 4
CANALES ANALOGOS
Sistema de Adquisición de datos vía
USB al computador de bajo costo, posee
cuatro entradas Análogas diferenciales
de +/- 10 Voltios protegidas a +/- 150V.
Con una resolución de 10-bits y una
taza de muestreo de hasta 250Hz.
Incluye dos líneas de entrada digitales
dedicadas, el sistema incluye la versión
de software Lite del WinDAQ.
Kit de 50 LEDs de varios Colores de 5mm
Código: KITLED-5mm
Kit de 50 LEDs de 5mm de diversos
colores, incluye practico estuche
Buzzer Chicharra Piezoelectrica 12VDC
Código: AI-4228-TF-LW140-3-R
Buzzer Chicharra Piezoelectrica 12VDC
42mm AI-4228-TF-LW140-3-R
Capacitor SMD 390pF 50V 0603 Kemet
Código: C0603C391J5GACTU
Capacitor SMD 390pF 50V 0603
kemet
Condensador Ceramico 1pF 50V Montaje Superficial 0805
Condensador Ceramico 1pF 50V
Montaje Superficial 0805
Panasonic

9. Diagramas UML
Diagramas UML

10. Diagramas UML
Casos de uso
1)Casos de uso Ventas
4

11. Diagramas UML
2)Casos de uso Proveedores
5

12. Diagramas UML
Diagramas de Actividades
1)Cliente
6

13. Diagramas UML
2)Vendedor
7

14. Diagramas UML
3)Inventario
8

15. Diagramas UML
Diagrama de Secuencia

16. Diagramas UML

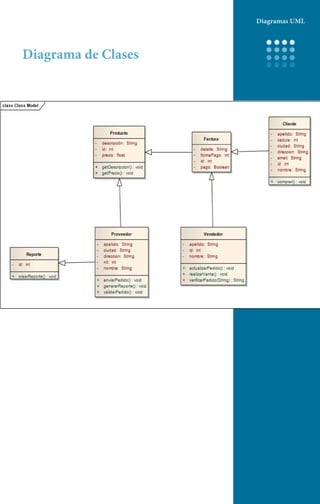

Diagrama de Clases

17. CONCLUCIONES
En la construcción de este trabajo se pudo
implementar los diferentes diagramas planteados en
el proyecto, permitiéndonos profundizar conceptos
de análisis y diseño de casos específicos en UML.
El lenguaje de modelado UML se ha convertido en
el estándar aceptado por el grupo Object
Management Group (OMG) y adoptado por la
International Organization for Standardization
(ISO). El lenguaje tiene la potencia expresiva
suficiente para capturar las propiedades de un
sistema a un alto nivel de abstracción y, al mismo
tiempo, permite especificar aspectos de detalle.

18. BIBLIOGRAFÍA
Módulo de UML
BLOG
Link del Blog que simula la tienda ELECTRIC
http://www.tiendaelectric.blogspot.com/
