INGENIERÍA DE SISTEMAS
    E INFORMÁTICA
        IV CICLO
   FÍSICA ELECTRÓNICA




    LOS TRANSISTORES
              CARACTERÍSTICAS

     PROFESOR:            PRESENTADO POR:
JUAN MENDOZA NOLORBE     VICTOR J. GONZALES

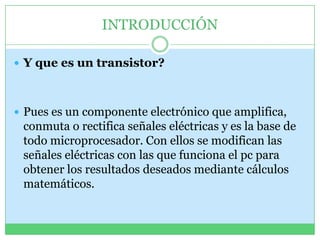

INTRODUCCIÓN

 Y que es un transistor?



 Pues es un componente electrónico que amplifica,
 conmuta o rectifica señales eléctricas y es la base de
 todo microprocesador. Con ellos se modifican las
 señales eléctricas con las que funciona el pc para
 obtener los resultados deseados mediante cálculos
 matemáticos.

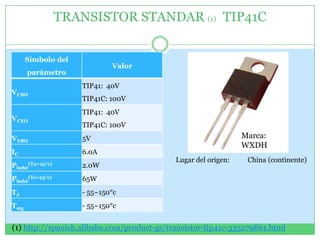

TRANSISTOR STANDAR (1) TIP41C


       Símbolo del
                             Valor
       parámetro
                     TIP41: 40V
VCBO
                     TIP41C: 100V
                     TIP41: 40V
VCEO
                     TIP41C: 100V
VEBO                 5V                                         Marca:
                                                                WXDH
IC                   6.0A
                                            Lugar del origen:    China (continente)
Pbebé(Ta=25°c)       2.0W
Pbebé(Tc=25°c)       65W
TJ                   - 55~150°c
Tstg                 - 55~150°c


(1) http://spanish.alibaba.com/product-gs/transistor-tip41c-335279861.html

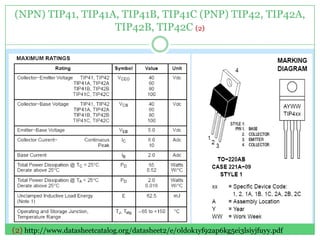

(NPN) TIP41, TIP41A, TIP41B, TIP41C (PNP) TIP42, TIP42A,
                   TIP42B, TIP42C (2)




(2) http://www.datasheetcatalog.org/datasheet2/e/0ldok1yf92ap6kg5ei3lsiyjfuyy.pdf

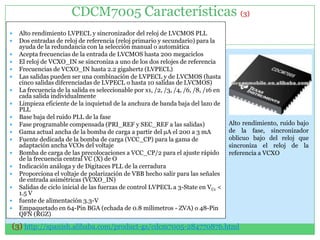

CDCM7005 Características (3)
   Alto rendimiento LVPECL y sincronizador del reloj de LVCMOS PLL
   Dos entradas de reloj de referencia (reloj primario y secundario) para la
    ayuda de la redundancia con la selección manual o automática
   Acepta frecuencias de la entrada de LVCMOS hasta 200 megaciclos
   El reloj de VCXO_IN se sincroniza a uno de los dos relojes de referencia
   Frecuencias de VCXO_IN hasta 2.2 gigahertz (LVPECL)
   Las salidas pueden ser una combinación de LVPECL y de LVCMOS (hasta
    cinco salidas diferenciadas de LVPECL o hasta 10 salidas de LVCMOS)
   La frecuencia de la salida es seleccionable por x1, /2, /3, /4, /6, /8, /16 en
    cada salida individualmente
   Limpieza eficiente de la inquietud de la anchura de banda baja del lazo de
    PLL
   Base baja del ruido PLL de la fase
   Fase programable compensada (PRI_REF y SEC_REF a las salidas)                    Alto rendimiento, ruido bajo
   Gama actual ancha de la bomba de carga a partir del µA el 200 a 3 mA             de la fase, sincronizador
   Fuente dedicada de la bomba de carga (VCC_CP) para la gama de                    oblicuo bajo del reloj que
    adaptación ancha VCOs del voltaje                                                sincroniza el reloj de la
   Bomba de carga de las precolocaciones a VCC_CP/2 para el ajuste rápido           referencia a VCXO
    de la frecuencia central VC (X) de O
   Indicación análoga y de Digitaces PLL de la cerradura
   Proporciona el voltaje de polarización de VBB hecho salir para las señales
    de entrada asimétricas (VCXO_IN)
   Salidas de ciclo inicial de las fuerzas de control LVPECL a 3-State en VCc <
    1.5 V
   fuente de alimentación 3.3-V
   Empaquetado en 64-Pin BGA (echada de 0.8 milímetros - ZVA) o 48-Pin
    QFN (RGZ)

(3) http://spanish.alibaba.com/product-gs/cdcm7005-284770876.html

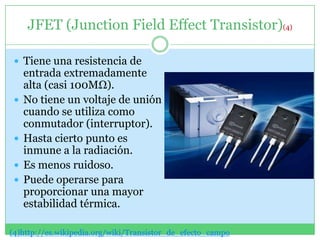

JFET (Junction Field Effect Transistor)(4)

  Tiene una resistencia de
     entrada extremadamente
     alta (casi 100MΩ).
    No tiene un voltaje de unión
     cuando se utiliza como
     conmutador (interruptor).
    Hasta cierto punto es
     inmune a la radiación.
    Es menos ruidoso.
    Puede operarse para
     proporcionar una mayor
     estabilidad térmica.

(4)http://es.wikipedia.org/wiki/Transistor_de_efecto_campo

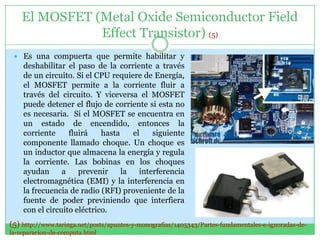

El MOSFET (Metal Oxide Semiconductor Field
               Effect Transistor) (5)
  Es una compuerta que permite habilitar y
    deshabilitar el paso de la corriente a través
    de un circuito. Si el CPU requiere de Energía,
    el MOSFET permite a la corriente fluir a
    través del circuito. Y viceversa el MOSFET
    puede detener el flujo de corriente si esta no
    es necesaria. Si el MOSFET se encuentra en
    un estado de encendido, entonces la
    corriente     fluirá    hasta    el    siguiente
    componente llamado choque. Un choque es
    un inductor que almacena la energía y regula
    la corriente. Las bobinas en los choques
    ayudan      a    prevenir     la   interferencia
    electromagnética (EMI) y la interferencia en
    la frecuencia de radio (RFI) proveniente de la
    fuente de poder previniendo que interfiera
    con el circuito eléctrico.
(5) http://www.taringa.net/posts/apuntes-y-monografias/1405343/Partes-fundamentales-e-ignoradas-de-
la-reparacion-de-computa.html

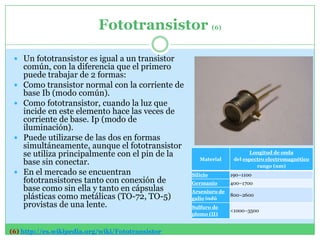

Fototransistor (6)

  Un fototransistor es igual a un transistor
     común, con la diferencia que el primero
     puede trabajar de 2 formas:
    Como transistor normal con la corriente de
     base Ib (modo común).
    Como fototransistor, cuando la luz que
     incide en este elemento hace las veces de
     corriente de base. Ip (modo de
     iluminación).
    Puede utilizarse de las dos en formas
     simultáneamente, aunque el fototransistor
     se utiliza principalmente con el pin de la                         Longitud de onda
                                                     Material     del espectro electromagnético
     base sin conectar.                                                    rango (nm)
    En el mercado se encuentran                  Silicio        190–1100
     fototransistores tanto con conexión de       Germanio       400–1700
     base como sin ella y tanto en cápsulas       Arseniuro de
     plásticas como metálicas (TO-72, TO-5)       galio indú
                                                                 800–2600

     provistas de una lente.                      Sulfuro de
                                                                 <1000–3500
                                                  plomo (II)


(6) http://es.wikipedia.org/wiki/Fototransistor
