El documento presenta el análisis y diseño de un sistema de información institucional. Describe las vistas arquitectónicas incluyendo casos de uso, lógica, implementación, producción y datos. Incluye diagramas de componentes, capas, despliegue, entidad-relación y clases. Explica el modelo de implementación con 13 subsistemas y 14 módulos.
![[Inf 140] Estructuras Repetitivas Y Selectivas (6 X Hoja)](https://cdn.slidesharecdn.com/ss_thumbnails/inf140-estructurasrepetitivasyselectivas6xhoja-090331000240-phpapp02-thumbnail.jpg?width=640&height=640&fit=bounds)
![Volantes agosto[1]](https://cdn.slidesharecdn.com/ss_thumbnails/volantesagosto1-120212225514-phpapp01-thumbnail.jpg?width=640&height=640&fit=bounds)
ppt
- 1. Sistema de Información Institucional Análisisy Diseño FOD - Sistema de Información Institucional
- 2. Representación de laArquitectura • Vistas Arquitecturales – Vista de Casos de Uso – Vista Lógica – Vista de Implementación – Vista de Producción – Vista de Datos FOD - Sistema de Información Institucional

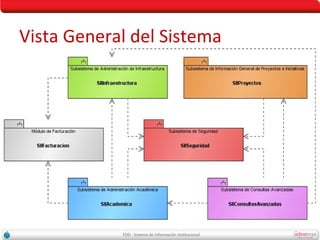

- 3. Vista General delSistema FOD - Sistema de Información Institucional
- 4. Diagrama de Componentes MODELODE IMPLEMENTACIÓN FOD - Sistema de Información Institucional
- 5. Modelo de Capas Patrónde Implementación FOD - Sistema de Información Institucional
- 6. FOD - Sistemade Información Institucional
- 7. Diagrama de Despliegue MODELOPRODUCCIÓN (PUESTA EN MARCHA) FOD - Sistema de Información Institucional
- 8. FOD - Sistemade Información Institucional
- 9. Otros Diagramas yDocumentos Generados RESUMEN DE ARTEFACTOS RELACIONADOS CON EL DISEÑO FOD - Sistema de Información Institucional
- 10. Resúmen de ArtefactosRelacionados con el Diseño Com_Temporalidad_Curso Aca_Subarea_Academica Aca_Programa_Archivo_Adjunto Con_Temporalidad_Curso tinyint <pk> Con_Area_Academica smallint <pk,fk1> Con_Programa_Archivo_Adjunto int <pk> Nom_Temporalidad_Curso varchar(32) Con_Subarea_Academica smallint <pk,fk2> Con_Programa smallint <fk> Dsc_Ubicacion varchar(256) Aca_Curso_Archivo_Adjunto Con_Curso_Archivo_Adjunto int <pk> 13 Subsistemas 6 Diagramas de E-R Inf_Centro_Ensenanza_MEP Inf_Infraestructura Aca_Cobro_Curso Com_Tipo_Proceso_Seg_Infraestructura Con_Curso int <fk> Aca_Area_Academica Aca_Programa_Area_Academica • Diagramas de Clases Dsc_Ubicacion varchar(256) Con_Infraestructura int <pk> Cod_Tipo_Proceso int <pk> Con_Institucion int <pk,fk1> Com_Tipo_Moneda Con_Grupo Con_Centro_Ensenanza int int <pk,fk1> Con_Area_Academica smallint <fk1> <pk> Con_Programa smallint <pk,fk1> Nom_Tipo_Proceso varchar(32) Cod_Presupuestario smallint <ak> Nom_Area_Academica varchar(128) Con_Area_Academica smallint <pk,fk2> Cod_Direccion_Regional_MEP Com_Tipo_Condicion_Matricula int <fk2> Con_Estudiante Aca_Curso_Tipo_Condicion_Matricula int Con_Tipo_Infraestructura int Dsc_Descripcion <pk,fk1> <fk2> varchar(512) Cod_Tipo_Moneda char(3) Cod_Circuito_Escolar_MEP <pk> Con_Curso <fk3> int int Con_Tipo_Origen_Equipo int <pk,fk1> Cod_Tipo_Moneda char(3) <fk3> <fk2> Com_Tipo_Condicion_Matricula int <pk> Com_Estado_Proceso_Seg_Infraestructura • Diagramas de Base de Dsc_Simbolo Cod_Sector_MEP varchar(5) Nom_Tipo_Condicion_Matricula varchar(32) Com_Tipo_Condicion_Matricula int int <fk4> <pk,fk2> Mon_Cobro Nom_Infraestructura money varchar(128) Dsc_Descripci ��n varchar(128) Ind_Activo bit Cod_Estado_Proceso Com_Tipo_Curso int <pk> Cod_Tipo_Direccion_MEP Dsc_Nombre varchar(64) int <fk5> Cod_Zona_MEP int <fk6> Mon_Tipo_Cambio Ind_Alquiler money Aca_Curso_Area_Academica bit Nom_Estado_Proceso varchar(32) Con_Tipo_Curso smallint <pk> 2 Bases de Datos Cantidad Páginas Tipo de Documento Relacionales Aca_Curso_Prerequisito Dsc_Observaciones varchar(512) int Con_Curso <pk,fk1> Datos Cod_Circulo_PRONIE int <fk7> Nom_Tipo_Curso varchar(64) Con_Curso int <pk,fk1> Con_Area_Academica smallint <pk,fk2> Aca_Programa Ind_MEP_FOD bit Ind_Credito_Acordado bit 14 Módulos Con_Requisito int <pk,fk2> Inf_Solicitud_PRONIEsmallint Con_Programa <pk> Com_Sexo Ind_Escuela_Indigena bit Aca_Programa_Curso Ind_Escuela_Lider Cod_Sexo tinyint <pk> bit Fec_Registra Inf_Proceso_Seguimiento datetime Con_Solicitud_PRONIE Nom_Programa varchar(128) <pk> int Aca_Curso_PM_Descripcion Con_Programa smallint <pk,fk1> Ind_Aula_Integrada Nom_Sexo varchar(16) bit Nom_Usuario_Registra varchar(32) Con_Proceso_Seguimiento int Aca_Curso <pk> Cod_Tipo_Solicitud_PRONIE tinyint <fk1> • Modelo de Con_Curso int <pk,fk2> Ind_Aula_Abierta Con_Curso bit int <pk,fk> Con_Infraestructura int Con_Curso <fk1> int <pk> Cod_Estado_Solicitud_PRONIE tinyint <fk2> Fac_Pago_Factura Dsc_Descripcion varchar(512) Cod_Tipo_Proceso int <fk2> Con_Tipo_Infraestructura int <fk3> 257 Tablas Cod_Curso varchar(16) <ak> Aca_Programa_Area_FOD SII_Contacto_Institucion_Correo_Electronico Cod_Estado_Proceso Con_Temporalidad_Curso int <fk3> tinyint <fk1> Con_Tipo_Origen_Equipo Aca_Curso_Area_FOD int <fk4> Implementación Con_Pago_Facturabigint int <pk> Con_Solicitud_PRONIE int Con_Tipo_Curso <fk4> smallint <fk2> Con_Institucion Con_Programa smallint <pk,fk1> int <fk5> Con_Correo_Electronico <pk> Inf_Centro_Ensenanza Aca_Curso_PM_Edad_Sexo Con_Curso int Fac_Detalle_Factura <pk,fk1> Con_Area_FOD int <pk,fk2> Especificación de Req. 1 63 Con_Factura Con_Institucion int int <fk> <fk1> Num_Anno Cod_Tipo_Moneda smallint char(3) <fk3> Num_Registro varchar(16) Con_Curso_PM_Edad_Sexo bigint <pk> Con_Area_FOD int <pk,fk2> Prototipos de pantalla para Con_Escala_Evaluacion smallint <fk4> Con_Institucion Con_Persona int <fk> Cod_Tipo_Pago varchar(64) tinyint Con_Curso <fk2> int <pk,fk3> int <fk1> Fec_Inicio datetime Con_Factura Fec_Solicitud int <pk,fk> datetime Dsc_Correo_Electronico Cod_Distrito smallint <fk1> tinyint Fac_Factura_Cobro_Curso Fec_Finalizacion Can_Horas_Duracion datetime smallint Fec_Ultimo_Estado datetime Cod_Tipo_Moneda Cod_Sexo char(3) Can_Edad_Inicial <fk2> tinyint <fk3> <fk2> Can_Minutos_Leccion smallint Con_Detalle_Factura int <pk> • Modelo de Producción Más Datosde uso 958 100 Clases 756 de Cod_Categoria_Centro_Ensenanza smallint Fec_Limite datetime Aca_Curso_Objetivo Dsc_Observaciones varchar(512) Con_Grupo int <pk,fk1> Nom_Curso varchar(128) Dsc_Concepto <pk> varchar(128) SII_Area_FOD Fec_Pago Ind_Estado datetime bit Dsc_Contrato_Cartel Dsc_Cursovarchar(64) Fec_Registra datetime Casos de Uso Columnas Can_Edad_Final tinyint varchar(512) Con_Objetivo int Dsc_Descripcion varchar(128) Con_Estudiante Dsc_Observacion int <pk,fk1> varchar(512) Can_Unidades <fk> Con_CursoNom_Usuario_Registra int smallint varchar(32) <pk> Con_Area_FOD int Num_Recibo varchar(16) Mon_Costo money 83 SII_Contacto_Institucion Dsc_Objetivo varchar(512) Inf_Proceso_Prorroga Con_Factura int <pk,fk2> Mon_Tipo_Cambio money Mon_Costo_Unitario money Nom_Area_FOD varchar(128) Mon_Tipo_Cambio Con_Institucion int money <pk,fk2> Aca_Curso_Contacto • Prototipo de Pantallas Ind_Certificado bit Con_Proceso_Prorroga Con_Persona int <pk,fk1> int <pk> Con_Detalle_Factura int <fk2> Mon_Total money Inf_Bitacora_Seguimiento Mon_Saldo_Anterior money Con_Curso int <pk,fk1> Ind_Matricula_Personalizada bit Com_Tipo_Moneda 42 casosReferencias 1 Con_Proceso_Seguimiento int Con_Puesto int <fk3> <fk> Con_Institucion int <pk,fk2> Inf_Permuta_Detalle Ind_Matricula_Internet bit Mon_Pagado Fec_Original datetime moneydatetime Con_Bitacora_Seguimiento bigint Cod_Tipo_Moneda char(3) <pk> <pk> Fec_Actualizacion Con_Persona int <pk,fk2> Aca_Programa_Proyecto Con_Permuta Ind_Calificacion int bit <pk,fk2> Con_Proceso_Seguimiento int Dsc_Simbolo varchar(5) <fk> Fec_Nueva Nom_Usuario_Actualiza varchar(32) Mon_Saldo_Actual moneydatetime Ind_Asistencia bit Con_Programa smallint <pk,fk1> 333 Con_Proceso_Seguimiento int <pk,fk1> Modelo de 161 Fec_Evento datetime • Documentos: Dsc_Observaciones varchar(512) Ind_Visto_Bueno_Asistencia bit Dsc_Nombre varchar(64) Con_Proyecto int <pk,fk2> Dsc_Descripcion Fec_Registra varchar(128) datetime Aca_Curso_Supervisor Fac_Factura smallint Num_Anno_Original Ind_Activo bit Dsc_Descripcion varchar(512) Num_Anno_Nuevo smallint Fec_Registra datetime Fec_Registra Nom_Usuario_Registra datetime varchar(32) Con_Curso int <pk,fk1> Com_Estado_Grupo Con_Factura Dsc_Contrato_Cartel_Original int Con_Institucion int <pk,fk2> varchar(64) <pk> Nom_Usuario_Registra varchar(32) Nom_Usuario_Registra varchar(32) Dsc_Contrato_Cartel_Nuevo Con_Persona int <pk,fk2> varchar(64) Cod_Estado_Grupo tinyint <pk> SII_Persona Inf_Visita_Seguimiento Cod_Estado_Factura tinyint <fk1> – Documento de Análisis Nom_Estado_Grupo varchar(32) Fec_Anulacion int datetime Aca_Grupo Pro_Proyecto Con_Persona Con_Visita_Seguimiento <pk> <pk> Cod_Tipo_Moneda char(3) <fk2> Análisis y Diseño 1 41 int Aca_Escala_Evaluacion Dsc_Motivo_Anulacion <ak,fk1> Cod_Tipo_Identificacion tinyint varchar(128) <fk1> Cod_Metodo_Pago Con_Grupo int <pk> Con_Proyecto int <pk> tinyint <fk1><fk3> 1 Data Warehouse Con_Proceso_Seguimiento int Con_Escala_Evaluacion smallint <pk> Con_Curso int Num_Identificacion Nom_Usuario_Anulacion <ak> int y Diseño varchar(32) Inf_Permuta Inf_Bitacora_Seguimiento_Archivo_Adjunto Con_Tipo_Proyecto smallint <fk1> Cod_Tipo_Visitasmallint tinyint Nom_Escala_Evaluacion varchar(64) <fk2> Cod_Estado_Grupo tinyint <fk2> Cod_Distrito_Domicilio <fk2> Mon_Tipo_Cambio money Con_Categoria_Proyecto smallint <fk2> Con_Institucion_Proveedor_Servicio Cod_Sexo tinyint <fk3> int <fk5> Ind_Escala_Numerica bit Con_Permuta Cod_Tipo_Moneda int <pk> char(3) <fk3> Con_Bitacora_Seguimiento_Archivo_Adjunto int Cod_Estado_Proyecto <pk> smallint <fk3> Fec_Facturacion Cod_Modo_Ejecucion datetime tinyint <fk4> Aca_Grupo_PM_Descripcion TOTAL 86 1021 Con_Persona_Contacto_Proveedor_Servicio int Cod_Grado_Academico tinyint <fk4> Ind_Activo<fk5> bit Fec_Permuta datetime Con_Bitacora_Seguimiento bigint Cod_Unidad_Tiempo <fk> tinyint <fk4> Con_Escala_Evaluacion Fec_Visita Nom_Nombre varchar(32) datetime Num_Factura varchar(16) <fk5> smallint Dsc_Ubicacion Con_Grupo int <pk,fk> varchar(256) Con_Director_Proyecto int <fk5> – Modelo de Datos Nom_Primer_Apellido Ind_Cumple varchar(32) bit Aca_Grupo_Supervisor Cod_Grupo varchar(16) Fac_Factura_Alquiler varchar(128) Dsc_Descripcion varchar(512) Nom_Proyecto Nom_Segundo_Apellido varchar(32) Ind_Credito Nom_Grupo bit varchar(128) Can_Plazo_Ejecucion tinyint Dsc_Observaciones varchar(512) Con_Grupo int <pk,fk1> Com_Tipo_Visita_Seg_Infraestructura Fec_Nacimiento datetime Dsc_Observaciones Con_Institucion int <pk,fk2> Dsc_Grupo varchar(512) varchar(512) Con_Alquiler SII_Contacto_Institucion int <pk,fk1> Fec_Creacion datetime Num_Identificacion_Electricista int Can_Max_Cupo smallint Aca_Grupo_Archivo_Adjunto Dsc_Apartado_Postal_Personal varchar(20) <fk3> Nom_Cliente Cod_Tipo_Visita tinyint <pk> varchar(64) Con_Institucion Con_Factura <pk,fk2> int <pk,fk2> Nom_Usuario_Creacion varchar(32) – Casos de Uso Con_Persona int <pk,fk2> Com_Tipo_Pago Cod_Tipo_Identificacion_Electricista Dsc_Direccion_Domicilio varchar(256) tinyint Mon_Costo Nom_Tipo_Visita varchar(32) money int Con_Grupo_Archivo_Adjunto int <pk> Fec_Actualizacion datetime Nom_Nombre_Electricista Fec_Actualizacion datetime varchar(32) Fec_Registra Mon_Tipo_Cambio money datetime Con_Persona Con_Grupo Con_Detalle_Factura int <fk2> intint <pk,fk1> <fk> Nom_Usuario_Actualiza varchar(32) Cod_Tipo_Pagovarchar(32) Nom_Primer_Apellido_Electricista <pk> Nom_Usuario_Actualiza tinyint varchar(32) Aca_Grupo_PM_Edad_Sexo Ind_Horario_Intensivo bit Con_Puesto Dsc_Ubicacion intvarchar(256) <fk3>Fec_Inicio_Proyecto datetime Nom_Usuario_Registra Ind_Certificado varchar(32) Fec_Actualizacion Actualizados Nom_Segundo_Apellido_Electricista varchar(32) bit datetime Nom_Tipo_Pago varchar(32) Con_Grupo_PM_Edad_Sexo bigint <pk> Ind_Matricula_Personalizada bit Fec_Fin_Proyecto datetime Dsc_Telefono_Electricista varchar(64) Con_Grupo Fec_Anulacion int <fk1> datetime Nom_Usuario_Actualiza varchar(32) Ind_Matricula_Internet bit Com_Modo_Ejecucion Num_Identificacion_Supervisor int Cod_Sexo tinyint <fk2> Dsc_Motivo_Anulacion Ind_Calificacion varchar(128) Can_Edad_Inicial tinyint bit Cod_Tipo_Identificacion_Supervisor tinyint <fk4> Inf_Visita_Seguimiento_Archivo_Adjunto Cod_Modo_Ejecucion tinyint <pk> Com_Estado_Factura SII_Persona_Correo_Electronico – Epecificación de Nom_Nombre_Supervisor Can_Edad_Final varchar(32) Nom_Usuario_Anulacion tinyint Ind_Asistencia varchar(32) bit Nom_Modo_Ejecucion varchar(32) Con_Correo_Electronico bigint <pk> Dsc_Descripcion Ind_Visto_Bueno_Asistencia bit varchar(128) Con_Visita_Seguimiento_Archivo_Adjunto int Can_Porcentaje_Impuesto_Ventas smallmoney <pk> Inf_Alquiler Nom_Primer_Apellido_Supervisor Cod_Estado_Factura tinyint <pk> varchar(32) Fec_Inicio_Matricula datetime Con_Persona int <fk> Con_Visita_Seguimiento int <fk> Nom_Segundo_Apellido_Supervisor varchar(32) Ind_Exonerado_Impuesto_Ventas bit datetime varchar(256) Fec_Fin_Matricula Con_Alquiler int <pk> Requerimientos Dsc_Correo_Electronico varchar(64) Inf_Evento Nom_Estado_Factura varchar(32) Aca_Estudiante Dsc_Telefono_Supervisor varchar(64) Aca_Grupo_Mediador Dsc_Ubicacion Can_Max_Dias_Facturacion smallint Con_EventoCan_Asistencia_Esperada smallint int <pk> Con_Estudiante int <pk,fk> Con_Evento int <pk,fk1> Con_Infraestructura int <fk1> Aca_Docente Con_Estudiante int <fk2> Dsc_Observaciones varchar(1024) Actualizada Com_Metodo_Pago Con_Tipo_Montaje int <fk2> Con_Docente int <pk,fk> Com_Item_Revision_Visita_Seg_Infraestructura Nom_Evento Dsc_Contrato_Factura varchar(128) varchar(64) Aca_Nombramiento_Docente Inf_Visita_Seguimiento_Incumplimiento Con_Item_Revision smallint Dsc_Evento varchar(512) <pk> Cod_Metodo_Pago tinyint <pk> Aca_Grupo_Evento Ind_Pagado bit Com_Tipo_Identificacion Con_Evento int <pk,fk2> Fec_Registra datetime Nom_Item_Revision varchar(128) Nom_Metodo_Pago varchar(32) Con_Visita_Seguimiento int <pk,fk1> Con_Evento int <pk,fk1> Com_Tipo_Nombramiento_Docente Cod_Tipo_Identificacion tinyint <pk>Con_Docente int Con_Item_Revision<pk,fk1> smallint Con_Grupo int <fk2> <pk,fk2> Dsc_Pago Nom_Usuario_Registra varchar(32) Dsc_Item_Revision varchar(512) varchar(64) Cod_Tipo_Nombramiento_Docente tinyint <pk> Cod_Tipo_Nombramiento_Docente tinyint <fk3> Ind_Activo bit Nom_Tipo_Identificacion varchar(32) Dsc_Motivo_Incumplimiento varchar(512) Nom_Tipo_Nombramiento_Docente varchar(64) Ind_Habilitado bit FOD - Sistema de Información Institucional
Notas del editor
- #3 Vista de Casos de Uso : Ilustra las principales funcionalidades del sistema. juega un rol especial con respecto a la arquitectura: Contiene los principales casos de uso los cuales son utilizados para guiar el descubrimiento y diseño de la arquitectura en las fases de conceptualización y elaboración (análisis y diseño del sistema). Utilizados para validar las diferentes vistas de la arquitectura. Vista Lógica : Describe el diseño del modelo de objetos. Esta vista de la arquitectura dirige los requerimientos funcionales del sistema, lo que el sistema debe hacer para el usuario final. Da una abstracción del modelo de diseño e identifica los paquetes, subsistemas y clases. Vista de Implementación : Esta vista describe la organización estática de los módulos de software (código fuente, componentes, ejecutables) en el ambiente de desarrollo en términos de paquetes, capas y en términos de administración de la configuración. Vista de Producción (Puesta en Marcha) : Muestra como varios ejecutables y otros componentes de tiempo de corrida son mapeados a las plataformas principales o nodos de computación. Trata la puesta en marcha, instalación y rendimiento. Vista de Datos : Descripción de las estructuras de persistencia de la información.
- #6 Capa de Presentación : Se encarga de los detalles de despliegue de información e interacción con los usuarios y controla la navegación/proceso de usuario. Capa de Lógica de Negocio : Implementación de los procesos organizacionales propios del sistema. Componentes que permiten la ejecución de las operaciones realizadas por el sistema y que afecta las entidades o modelo de dominio. Capa de Persistencia/Acceso a Datos : Provee servicios para la utilización y manejo de mecanismos de la persistencia de la información. AppWeb Representa la Aplicación Web la cual implementa la capa de presentación. BusinessBackEnd Este componente es realizado por los siguientes sub-componentes: CapaLogica : Implementación de la capa de Lógica de Negocio a través de clases especializadas. Persistencia : Implementación de la capa de Acceso a Datos a través de clases especializadas. Los componentes de CapaLogica y Persistencia se conceptualizan como una sola unidad de deploy representada por el componente BusinessBackEnd.
