Análisis de cargas y costos de una
instalación eléctrica
Formato de ejemplo para la práctica de evaluación
entre pares
1. Descripción de la comunidad:
Vivo en la ciudad de Xalapa, Veracruz, México y el voltaje que llega a mi hogar es
de...
2. Cargas conectadas al circuito de tu hogar:
Carga Potencia
Tiempo de uso
diario en horas
Consumo de
energía al mes
Costo de
consumo de
energía al mes
1.
2.
3.
4.
5.
6.
7.
8.
Costo total de consumo de energía al mes:
3. Análisis de máxima potencia usada en el circuito:
Vivo en la ciudad de Guadalajara, Jalisco, México y el voltaje que llega a mi casa es de 120 VAC,
monofásico 2 hilos (1F-2H), 60 Hz.
REFRI 450 5
MICROONDAS
LAVADORA
ALUMBRADO
CONTACTOS
1200
450
300
1458
1
5
3
3
67.5 kW $47.04
36 kW $25.09
67.5 kW $47.04
27 kW $18.81
131.22 kW $91.43
$229.41
Microondas: (ya que contactos es un consumo variable)
I = P / V --- I = 1200 / 127 = 9.44 A

2. 2

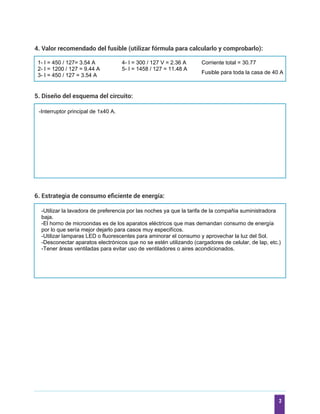

4. Valor recomendado del fusible (utilizar fórmula para calcularlo y comprobarlo):
5. Diseño del esquema del circuito:
6. Estrategia de consumo eficiente de energía:
1- I = 450 / 127= 3.54 A
2- I = 1200 / 127 = 9.44 A
3- I = 450 / 127 = 3.54 A
4- I = 300 / 127 V = 2.36 A
5- I = 1458 / 127 = 11.48 A
Corriente total = 30.77
Fusible para toda la casa de 40 A
-Utilizar la lavadora de preferencia por las noches ya que la tarifa de la compañia suministradora
baja.
-El horno de microondas es de los aparatos eléctricos que mas demandan consumo de energía
por lo que sería mejor dejarlo para casos muy especifícos.
-Utilizar lamparas LED o fluorescentes para aminorar el consumo y aprovechar la luz del Sol.
-Desconectar aparatos electrónicos que no se estén utilizando (cargadores de celular, de lap, etc.)
-Tener áreas ventiladas para evitar uso de ventiladores o aires acondicionados.
-Interruptor principal de 1x40 A.
