Este documento resume el análisis de cargas y costos de una instalación eléctrica residencial. Calcula el consumo mensual de energía de varios aparatos como el refrigerador, ventilador y televisor, resultando en un costo total de $88. La carga máxima es de 925W. Usando la fórmula de potencia, calcula que el fusible recomendado es de 10 amperes. Finalmente, recomienda estrategias para un consumo más eficiente como desconectar aparatos no usados y aprovechar la luz solar.

1. Análisis de cargas y costos de una instalación
1. Descripción de la comunidad:
Hola, soy Juan vivo en la cuidad de Torreón, Coahuila, México y el voltaje que me suministra la
compañía de electricidad es de 110 Vrms a 60 Hz.
2. Cargas conectadas en el circuito de tu hogar:
Carga Potencia
Tiempo de
uso diario en
horas
Consumo de
energía al
mes
Costo de
consumo de
energía al mes
1. Refrigerador 575 W 24 horas 41400 W $ 39.5784
2. Ventilador 100 W 10 horas 3000 W $ 2.868
3. Televisión 150 W 1 hora 4500 W $ 4.302
4. Plancha 1200 W 10 minutos 6000 W $ 5.736
5. Computadora 150 W 5 horas 22500 W $ 21.51
6. Lavadora 375 W 10 minutos 1875 W $ 1.7925
7. Microondas 1200 W 5 minutos 3000 W $ 2.868
8. Lámparas
incandescentes
100 W 3 horas 9000 W $ 8.604
9. Licuadora 350 W 5 minutos 875 W $0.8365
Costo total de consumo de energía al mes:
$ 88.0954
3. Análisis de máxima potencia usada en el circuito
Los aparatos eléctricos que comúnmente están conectados al mismo tiempo en mi hogar son, la
computadora, el refrigerador, el ventilador y las lámparas incandescentes.
La máxima potencia usada seria la suma de las potencias de cada aparatoeléctrico en un determinado
tiempo:
Carga Potencia
Refrigerador 575 W
Ventilador 100 W
Lámparas
incandescentes
100 W
Computadora 150 W
Potencia Máxima 925 W

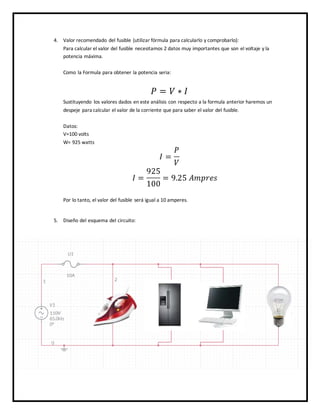

2. 4. Valor recomendado del fusible (utilizar fórmula para calcularlo y comprobarlo):
Para calcular el valor del fusible necesitamos 2 datos muy importantes que son el voltaje y la
potencia máxima.
Como la Formula para obtener la potencia seria:
𝑃 = 𝑉 ∗ 𝐼
Sustituyendo los valores dados en este análisis con respecto a la formula anterior haremos un
despeje para calcular el valor de la corriente que para saber el valor del fusible.
Datos:
V=100 volts
W= 925 watts
𝐼 =
𝑃
𝑉
𝐼 =
925
100
= 9.25 𝐴𝑚𝑝𝑟𝑒𝑠
Por lo tanto, el valor del fusible será igual a 10 amperes.
5. Diseño del esquema del circuito:

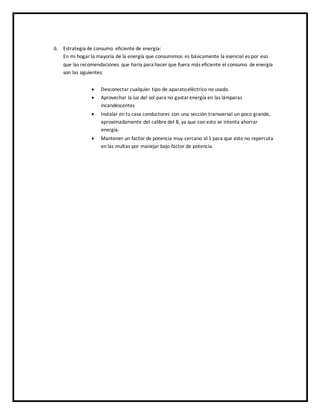

3. 6. Estrategia de consumo eficiente de energía:
En mi hogar la mayoría de la energía que consumimos es básicamente la esencial es por eso
que las recomendaciones que haría para hacer que fuera más eficiente el consumo de energía
son las siguientes:
 Desconectar cualquier tipo de aparatoeléctrico no usado.
 Aprovechar la luz del sol para no gastarenergía en las lámparas
incandescentes
 Instalar en tu casa conductores con una sección transversal un poco grande,
aproximadamente del calibre del 8, ya que con esto se intenta ahorrar
energía.
 Mantener un factor de potencia muy cercano al 1 para que esto no repercuta
en las multas por manejar bajo factor de potencia.
