1. Tema 03
ESTRUCTURACIÓN DE ELEMENTOS
ESTRUCTURALES.
CURSO:
MG. ARTURO ELMER CASAS LOPEZ
Ingeniería de Sistemas – Ingeniería Industrial – Ingeniería Civil

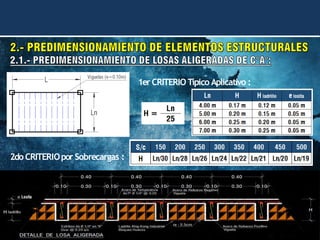

3. 1er CRITERIO Típico Aplicativo :
2do CRITERIOpor Sobrecargas :

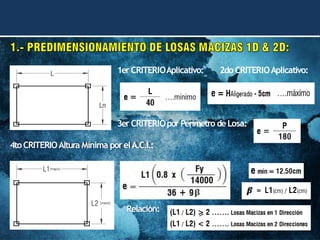

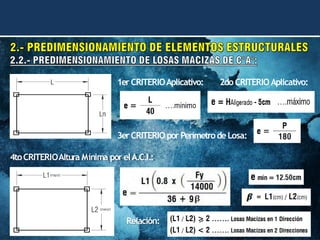

4. 1er CRITERIOAplicativo: 2do CRITERIO Aplicativo:
3er CRITERIO por PerímetrodeLosa:
4toCRITERIOAltura Mínima por elA.C.I.:
Relación:

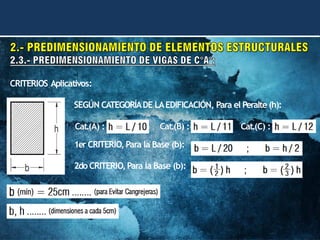

5. CRITERIOS Aplicativos:
SEGÚN CATEGORÍADE LAEDIFICACIÓN, Para el Peralte (h):
Cat.(A) : Cat.(B) : Cat.(C) :
1er CRITERIO,Para la Base (b):
2do CRITERIO,Para la Base (b):

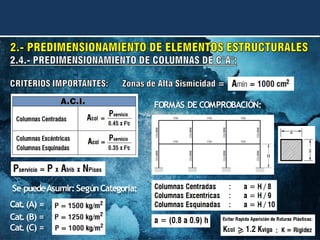

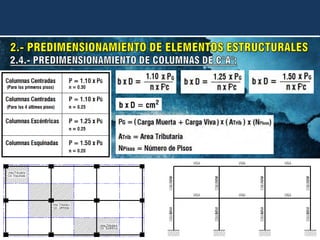

7. FORMAS DE COMPROBACIÓN:
Se puedeAsumir:SegúnCategoría:
Cat.(A) =
Cat.(B) =
Cat.(C) =

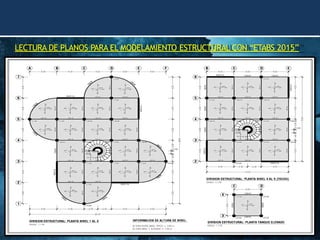

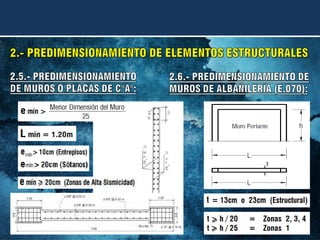

9. LECTURA DE PLANOS PARA EL MODELAMIENTO ESTRUCTURAL CON “ETABS 2015”

10. 1. ¿QUE TANGRANDESERÁ EL PRÓXIMO SISMO EN NUESTRO PAÍS?
¿CUÁLES ELRIESGOSÍSMICOEN UNAEDIFICACIÓN?

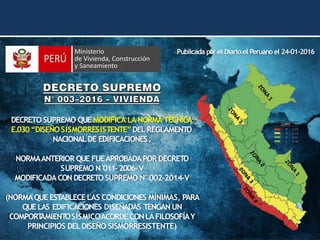

11. DECRETO SUPREMO QUE MODIFICA LA NORMA TÉCNICA
E.030“DISEÑOSISMORRESISTENTE”DELREGLAMENTO
NACIONALDE EDIFICACIONES.
NORMAANTERIOR QUE FUEAPROBADAPOR DECRETO
SUPREMO N°
011–2006–V
MODIFICADA CON DECRETO SUPREMO N°002–2014–V
(NORMAQUE ESTABLECE LAS CONDICIONES MÍNIMAS, PARA
QUE LAS EDIFICACIONES DISEÑADAS TENGAN UN
COMPORT
AMIENTOSÍSMICOACORDE CON LAFILOSOFÍAY
PRINCIPIOS DELDISEÑO SISMORRESISTENTE)
Publicada porel Diario el Peruano el 24-01-2016

12. 2.1.- ALCANCES DE LA NORMA TÉCNICA DE EDIFICACIÓN E.030-2016:
➢ La NTE E.030-2016, es la norma que establece las CONDICIONES MÍNIMAS para
que las edificaciones diseñadas según sus requerimientos tengan un
comportamientosísmico.
➢ La NTE E.030-2016, se aplica al diseño de todas las edificaciones nuevas, a la
evaluación y reforzamiento de las existentes y a la reparación de las que
resultendañadas por la acción de los sismos.
2.2.- FILOSOFÍADEL DISEÑO SISMORRESISTENTE: Dicha filosofía consiste en:
a) Evitar pérdidas devidas.
b) Asegurarla continuidad delos servicios básicos.
c)Minimizar los daños a la propiedad.

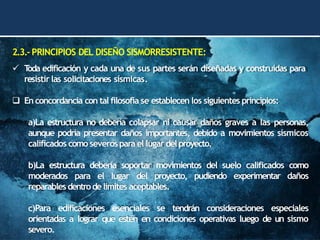

13. 2.3.-PRINCIPIOS DEL DISEÑO SISMORRESISTENTE:
✓ T
oda edificación y cada una de sus partes serán diseñadas y construidas para
resistir las solicitaciones sísmicas.
❑ En concordancia con tal filosofía se establecen los siguientes principios:
a)La estructura no debería colapsar ni causar daños graves a las personas,
aunque podría presentar daños importantes, debido a movimientos sísmicos
calificados como severospara el lugar delproyecto.
b)La estructura debería soportar movimientos del suelo calificados como
moderados para el lugar del proyecto, pudiendo experimentar daños
reparables dentrodelimites aceptables.
c)Para edificaciones esenciales se tendrán consideraciones especiales
orientadas a lograr que estén en condiciones operativas luego de un sismo
severo.

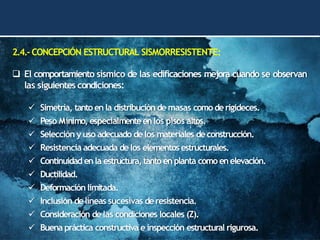

14. 2.4.-CONCEPCIÓN ESTRUCTURAL SISMORRESISTENTE:
❑ El comportamiento sísmico de las edificaciones mejora cuando se observan
las siguientes condiciones:
✓ Simetría, tanto enla distribución de masas como derigideces.
✓ Peso Mínimo, especialmenteenlos pisos altos.
✓ Selección y uso adecuado delos materiales deconstrucción.
✓ Resistencia adecuada delos elementos estructurales.
✓ Continuidad enla estructura, tanto enplanta como enelevación.
✓ Ductilidad.
✓ Deformación limitada.
✓ Inclusión delíneas sucesivas deresistencia.
✓ Consideración delas condiciones locales (Z).
✓ Buena práctica constructiva e inspección estructural rigurosa.

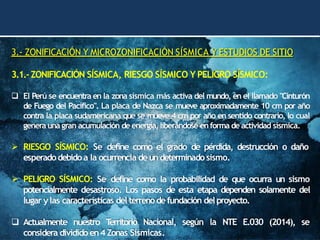

15. 3.- ZONIFICACIÓN Y MICROZONIFICACIÓN SÍSMICA Y ESTUDIOS DE SITIO
3.1.-ZONIFICACIÓN SÍSMICA, RIESGO SÍSMICO Y PELIGRO SÍSMICO:
❑ El Perú se encuentra en la zona sísmica más activa del mundo, en el llamado "Cinturón
de Fuego del Pacífico". La placa de Nazca se mueve aproximadamente 10 cm por año
contra la placa sudamericana que se mueve 4 cm por año en sentido contrario, lo cual
genera una gran acumulación de energía,liberándose enforma de actividad sísmica.
➢ RIESGO SÍSMICO: Se define como el grado de pérdida, destrucción o daño
esperadodebidoa la ocurrencia deundeterminadosismo.
➢ PELIGRO SÍSMICO: Se define como la probabilidad de que ocurra un sismo
potencialmente desastroso. Los pasos de esta etapa dependen solamente del
lugar ylas características del terrenodefundación delproyecto.
❑ Actualmente nuestro T
erritorio Nacional, según la NTE E.030 (2014), se
considera dividido en4 Zonas Sísmicas.

16. ➢ ZONIFICACIÓN: Comparativo delas Zonas Sísmicas presentadas enel Perú:
ZO N I F I C AC I Ó N (Norma Anterior)
ZONAS SÍSMICAS
ZO N I F I C AC I Ó N (Norma Vigente)
ZONAS SÍSMICAS

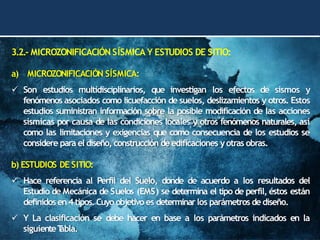

17. 3.2.- MICROZONIFICACIÓN SÍSMICA Y ESTUDIOS DE SITIO:
a) MICROZONIFICACIÓN SÍSMICA:
✓ Son estudios multidisciplinarios, que investigan los efectos de sismos y
fenómenos asociados como licuefacción de suelos, deslizamientos y otros. Estos
estudios suministran información sobre la posible modificación de las acciones
sísmicas por causa de las condiciones locales y otros fenómenos naturales, así
como las limitaciones y exigencias que como consecuencia de los estudios se
considere para el diseño, construcción deedificaciones yotras obras.
b) ESTUDIOS DE SITIO:
✓ Hace referencia al Perfil del Suelo, donde de acuerdo a los resultados del
Estudio de Mecánica de Suelos (EMS) se determina el tipo de perfil, éstos están
definidos en4 tipos.Cuyo objetivo es determinar los parámetros de diseño.
✓ Y La clasificación se debe hacer en base a los parámetros indicados en la
siguienteT
abla.

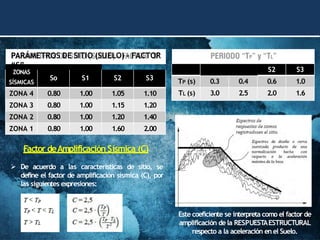

18. Factor deAmplificación Sísmica (C)
➢ De acuerdo a las características de sitio, se
define el factor de amplificación sísmica (C), por
las siguientes expresiones:
Este coeficiente se interpreta como el factor de
amplificación de la RESPUESTAESTRUCTURAL
respecto a la aceleración en el Suelo.
PARÁMETROS DE SITIO (SUELO) - FACTOR
“S”
ZONAS
So S1 S2 S3
SÍSMICAS
ZONA 4 0.80 1.00 1.05 1.10
ZONA 3 0.80 1.00 1.15 1.20
ZONA 2 0.80 1.00 1.20 1.40
ZONA 1 0.80 1.00 1.60 2.00
PERIODO “TP” y “TL”
So S1 S2 S3
TP (s) 0.3 0.4 0.6 1.0
TL (s) 3.0 2.5 2.0 1.6

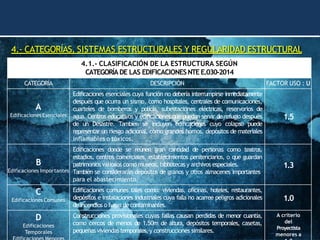

19. 4.- CATEGORÍAS, SISTEMAS ESTRUCTURALES Y REGULARIDAD ESTRUCTURAL
4.1.- CLASIFICACIÓN DE LA ESTRUCTURA SEGÚN
CATEGORÍA DE LAS EDIFICACIONES NTE E.030-2014
CATEGORÍA DESCRIPCIÓN FACTOR USO : U
A
Edificaciones Esenciales
Edificaciones esenciales cuya función no debería interrumpirse inmediatamente
después que ocurra un sismo, como hospitales, centrales de comunicaciones,
cuarteles de bomberos y policía, subestaciones eléctricas, reservorios de
agua. Centros educativos y edificaciones que puedan servir de refugio después
de un Desastre. También se incluyen edificaciones cuyo colapso puede
representar un riesgo adicional, como grandes hornos, depósitos de materiales
inflamables o tóxicos.
1.5
B
Edificaciones Importantes
Edificaciones donde se reúnen gran cantidad de personas como teatros,
estadios, centros comerciales, establecimientos penitenciarios, o que guardan
patrimonios valiosos como museos, bibliotecas y archivos especiales.
También se considerarán depósitos de granos y otros almacenes importantes
para el abastecimiento.
1.3
C
Edificaciones Comunes
Edificaciones comunes tales como: viviendas, oficinas, hoteles, restaurantes,
depósitos e instalaciones industriales cuya falla no acarree peligros adicionales
deincendios o fugas de contaminantes.
1.0
D
Edificaciones
Temporales
Construcciones provisionales cuyas fallas causan perdidas de menor cuantía,
como cercos de menos de 1.50m de altura, depósitos temporales, casetas,
pequeñas viviendas temporales, y construcciones similares.
A criterio
del
Proyectista
menores a

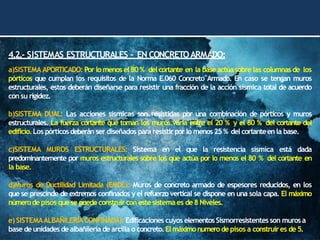

20. 4.2.- SISTEMAS ESTRUCTURALES – EN CONCRETOARMADO:
a)SISTEMA APORTICADO: Por lo menos el 80 % del cortante en la base actúa sobre las columnas de los
pórticos que cumplan los requisitos de la Norma E.060 Concreto Armado. En caso se tengan muros
estructurales, estos deberán diseñarse para resistir una fracción de la acción sísmica total de acuerdo
con su rigidez.
b)SISTEMA DUAL: Las acciones sísmicas son resistidas por una combinación de pórticos y muros
estructurales. La fuerza cortante que toman los muros varía entre el 20 % y el 80 % del cortante del
edificio.Los pórticos deberán ser diseñados para resistirpor lo menos25 % del cortanteenla base.
c)SISTEMA MUROS ESTRUCTURALES: Sistema en el que la resistencia sísmica está dada
predominantemente por muros estructurales sobre los que actúa por lo menos el 80 % del cortante en
la base.
d)Muros de Ductilidad Limitada (EMDL): Muros de concreto armado de espesores reducidos, en los
que se prescinde de extremos confinados y el refuerzo vertical se dispone en una sola capa. El máximo
númerodepisos quese puede construircon estesistemaes de8 Niveles.
e)SISTEMAALBAÑILERÍACONFINADA): Edificaciones cuyos elementosSismorresistentes son murosa
base deunidades dealbañilería de arcilla o concreto.El máximonumerode pisos a construires de5.

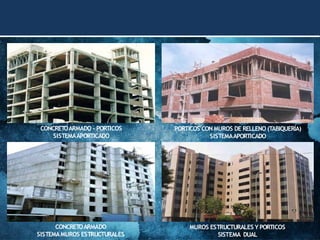

21. CONCRETOARMADO - PORTICOS
SISTEMAAPORTICADO
PORTICOS CON MUROS DE RELLENO (TABIQUERÍA)
SISTEMAAPORTICADO
CONCRETOARMADO
SISTEMAMUROS ESTRUCTURALES
MUROS ESTRUCTURALES Y PORTICOS
SISTEMA DUAL

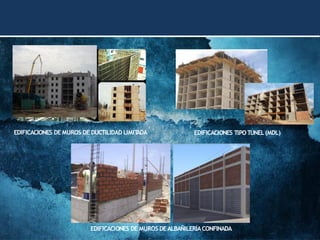

22. EDIFICACIONES DE MUROS DE DUCTILIDAD LIMIT
ADA EDIFICACIONES TIPOTUNEL(MDL)
EDIFICACIONES DE MUROS DEALBAÑILERÍACONFINADA

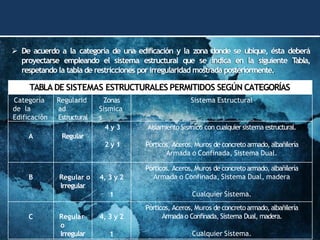

23. ➢ De acuerdo a la categoría de una edificación y la zona donde se ubique, ésta deberá
proyectarse empleando el sistema estructural que se indica en la siguiente T
abla,
respetando la tabla de restricciones por irregularidad mostrada posteriormente.
TABLADE SISTEMAS ESTRUCTURALES PERMITIDOS SEGÚN CATEGORÍAS
Categoría
de la
Edificación
Regularid
ad
Estructural
Zonas
Sísmica
s
Sistema Estructural
A Regular
4 y 3
2 y 1
Aislamiento Sísmico con cualquiersistema estructural.
Pórticos, Aceros, Muros de concreto armado, albañilería
Armada o Confinada, Sistema Dual.
B Regular o
Irregular
4, 3 y 2
1
Pórticos, Aceros, Muros de concretoarmado, albañilería
Armada o Confinada, Sistema Dual, madera
Cualquier Sistema.
C Regular
o
Irregular
4, 3 y 2
1
Pórticos, Aceros, Muros de concretoarmado, albañilería
Armada o Confinada, Sistema Dual, madera.
Cualquier Sistema.

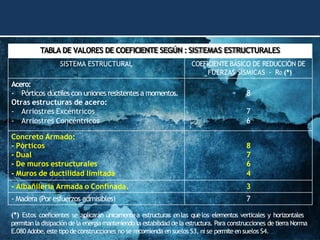

24. TABLA DE VALORES DE COEFICIENTE SEGÚN : SISTEMAS ESTRUCTURALES
SISTEMA ESTRUCTURAL COEFICIENTE BÁSICO DE REDUCCIÓN DE
FUERZAS SÍSMICAS - R0 (*)
Acero:
- Pórticos dúctiles con uniones resistentes a momentos. 8
Otras estructuras de acero:
- Arriostres Excéntricos 7
- Arriostres Concéntricos 6
Concreto Armado:
- Pórticos 8
- Dual 7
- De muros estructurales 6
- Muros de ductilidad limitada 4
- Albañilería Armada o Confinada. 3
- Madera (Por esfuerzos admisibles) 7
(*) Estos coeficientes se aplicarán únicamente a estructuras enlas quelos elementos verticales y horizontales
permitan la disipación de la energía manteniendo la estabilidad de la estructura. Para construcciones de tierra Norma
E.080 Adobe, este tipo deconstrucciones no se recomienda en suelos S3, ni se permite en suelos S4.

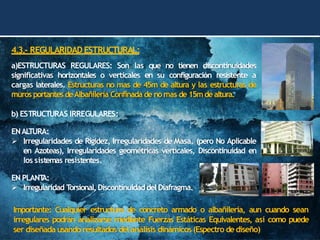

25. 4.3.- REGULARIDAD ESTRUCTURAL:
a)ESTRUCTURAS REGULARES: Son las que no tienen discontinuidades
significativas horizontales o verticales en su configuración resistente a
cargas laterales. Estructuras no mas de 45m de altura y las estructuras de
muros portantes deAlbañilería Confinada de nomas de 15mde altura.
b) ESTRUCTURAS IRREGULARES:
ENAL
TURA:
➢ Irregularidades de Rigidez, Irregularidades de Masa. (pero No Aplicable
en Azoteas), Irregularidades geométricas verticales, Discontinuidad en
los sistemas resistentes.
EN PLANT
A:
➢ Irregularidad T
orsional, Discontinuidaddel Diafragma.
Importante: Cualquier estructura de concreto armado o albañilería, aun cuando sean
irregulares podrán analizarse mediante Fuerzas Estáticas Equivalentes, así como puede
ser diseñada usando resultados del análisis dinámicos (Espectro de diseño)

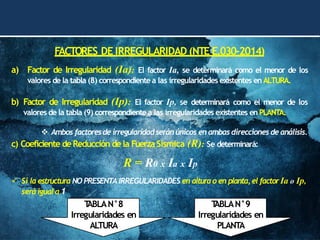

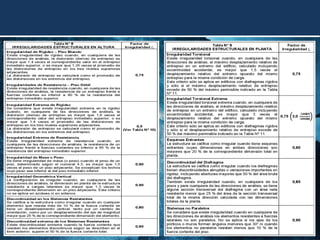

26. FACTORES DE IRREGULARIDAD (NTE E.030-2014)
a) Factor de Irregularidad (Ia): El factor Ia, se determinará como el menor de los
valores de la tabla (8) correspondiente a las irregularidades existentes en ALTURA.
b) Factor de Irregularidad (Ip): El factor Ip, se determinará como el menor de los
valores de la tabla (9) correspondiente a las irregularidades existentes enPLANTA.
❖ Ambos factoresde irregularidadserán únicos en ambas direcciones de análisis.
c) Coeficiente deReducción de la Fuerza Sísmica (R): Se determinará:
R = R0 x Ia x Ip
✓ Si laestructura NO PRESENTAIRREGULARIDADES en alturao en planta,el factorIa o Ip,
seráiguala1
T
ABLAN°8
Irregularidades en
ALTURA
T
ABLAN°9
Irregularidades en
PLANTA

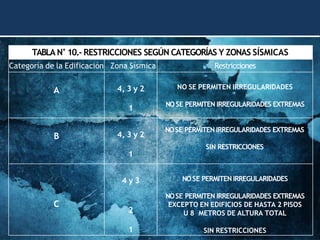

28. TABLA N°10.- RESTRICCIONES SEGÚN CATEGORÍAS Y ZONAS SÍSMICAS
Categoría de la Edificación Zona Sísmica Restricciones
A 4, 3 y 2
1
NO SE PERMITEN IRREGULARIDADES
NOSE PERMITEN IRREGULARIDADES EXTREMAS
B 4, 3 y 2
1
NOSE PERMITEN IRREGULARIDADES EXTREMAS
SIN RESTRICCIONES
C
4 y 3
2
1
NOSE PERMITEN IRREGULARIDADES
NOSE PERMITEN IRREGULARIDADES EXTREMAS
EXCEPTO EN EDIFICIOS DE HASTA 2 PISOS
U 8 METROS DE ALTURA TOTAL
SIN RESTRICCIONES

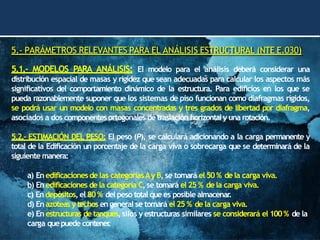

29. 5.- PARÁMETROS RELEVANTES PARA EL ANÁLISIS ESTRUCTURAL (NTE E.030)
5.1.- MODELOS PARA ANÁLISIS: El modelo para el análisis deberá considerar una
distribución espacial de masas y rigidez que sean adecuadas para calcular los aspectos más
significativos del comportamiento dinámico de la estructura. Para edificios en los que se
pueda razonablemente suponer que los sistemas de piso funcionan como diafragmas rígidos,
se podrá usar un modelo con masas concentradas y tres grados de libertad por diafragma,
asociados a dos componentesortogonales de traslación horizontaly una rotación.
5.2.- ESTIMACIÓN DEL PESO: El peso (P), se calculará adicionando a la carga permanente y
total de la Edificación un porcentaje de la carga viva o sobrecarga que se determinará de la
siguiente manera:
a) Enedificacionesde las categoríasAy B, se tomará el 50% de la carga viva.
b) Enedificaciones de la categoría C,se tomará el 25 % de la carga viva.
c) Endepósitos,el 80% del peso total quees posible almacenar
.
d) Enazoteas y techos engeneral se tomará el 25 % de la carga viva.
e) En estructuras de tanques,silos y estructuras similares se considerará el 100% de la
carga quepuede contener
.

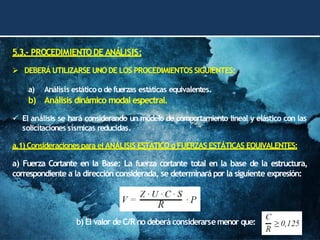

30. 5.3.- PROCEDIMIENTODE ANÁLISIS:
➢ DEBERÁ UTILIZARSE UNO DE LOS PROCEDIMIENTOS SIGUIENTES:
a) Análisis estáticoo de fuerzas estáticas equivalentes.
b) Análisis dinámico modal espectral.
✓ El análisis se hará considerando un modelo de comportamiento lineal y elástico con las
solicitaciones sísmicas reducidas.
a.1) Consideracionespara el ANÁLISIS ESTÁTICO o FUERZAS ESTÁTICAS EQUIVALENTES:
a) Fuerza Cortante en la Base: La fuerza cortante total en la base de la estructura,
correspondiente a la dirección considerada, se determinarápor la siguiente expresión:
b) El valor de C/R no deberá considerarsemenor que:

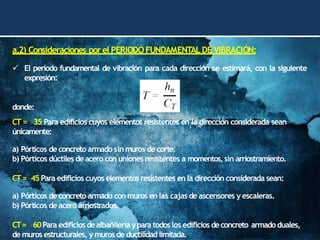

31. a.2) Consideraciones porel PERIODOFUNDAMENTALDE VIBRACIÓN:
✓ El período fundamental de vibración para cada dirección se estimará, con la siguiente
expresión:
donde:
CT = 35 Para edificios cuyos elementos resistentes en la dirección considerada sean
únicamente:
a) Pórticos deconcreto armado sinmuros de corte.
b) Pórticos dúctiles de acero con uniones resistentes a momentos,sin arriostramiento.
CT= 45Para edificios cuyos elementos resistentes enla dirección considerada sean:
a) Pórticos de concreto armado con muros enlas cajas de ascensores y escaleras.
b) Pórticos deacero arriostrados.
CT= 60Para edificiosdealbañileríaypara todoslos edificios deconcreto armadoduales,
de muros estructurales, y muros de ductilidad limitada.

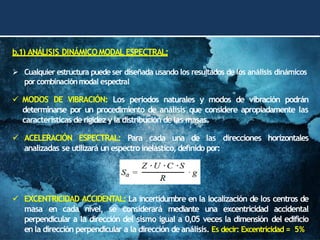

32. b.1) ANÁLISIS DINÁMICOMODAL ESPECTRAL:
➢ Cualquier estructura puede ser diseñada usando los resultados de los análisis dinámicos
por combinaciónmodal espectral
✓ MODOS DE VIBRACIÓN: Los periodos naturales y modos de vibración podrán
determinarse por un procedimiento de análisis que considere apropiadamente las
características de rigidez yla distribución de las masas.
✓ ACELERACIÓN ESPECTRAL: Para cada una de las direcciones horizontales
analizadas se utilizará un espectroinelástico, definido por:
✓ EXCENTRICIDAD ACCIDENTAL: La incertidumbre en la localización de los centros de
masa en cada nivel, se considerará mediante una excentricidad accidental
perpendicular a la dirección del sismo igual a 0,05 veces la dimensión del edificio
enla dirección perpendicular a la dirección deanálisis. Es decir: Excentricidad = 5%

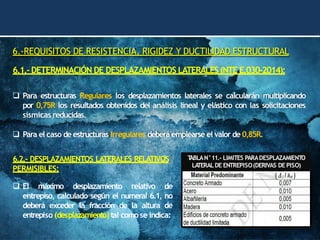

33. 6.-REQUISITOS DE RESISTENCIA, RIGIDEZ Y DUCTILIDAD ESTRUCTURAL
6.1.- DETERMINACIÓN DE DESPLAZAMIENTOS LATERALES (NTE E.030-2014):
❑ Para estructuras Regulares los desplazamientos laterales se calcularán multiplicando
por 0,75R los resultados obtenidos del análisis lineal y elástico con las solicitaciones
sísmicas reducidas.
❑ Para el caso de estructuras Irregulares deberá emplearse el valor de 0,85R.
6.2.- DESPLAZAMIENTOS LATERALES RELATIVOS
PERMISIBLES:
❑ El máximo desplazamiento relativo de
entrepiso, calculado según el numeral 6.1, no
deberá exceder la fracción de la altura de
entrepiso (desplazamiento) tal comose indica:
T
ABLAN°11.- LIMITES PARADESPLAZAMIENTO
LA
TERALDE ENTREPISO(DERIVAS DE PISO)

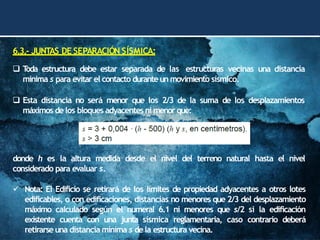

34. 6.3.- JUNTAS DE SEPARACIÓN SÍSMICA:
❑ T
oda estructura debe estar separada de las estructuras vecinas una distancia
mínima s para evitar el contacto duranteun movimiento sísmico.
❑ Esta distancia no será menor que los 2/3 de la suma de los desplazamientos
máximos delos bloques adyacentes ni menor que:
donde h es la altura medida desde el nivel del terreno natural hasta el nivel
considerado para evaluar s.
✓ Nota: El Edificio se retirará de los límites de propiedad adyacentes a otros lotes
edificables, o con edificaciones, distancias no menores que 2/3 del desplazamiento
máximo calculado según el numeral 6.1 ni menores que s/2 si la edificación
existente cuenta con una junta sísmica reglamentaria, caso contrario deberá
retirarseuna distancia mínima s dela estructura vecina.

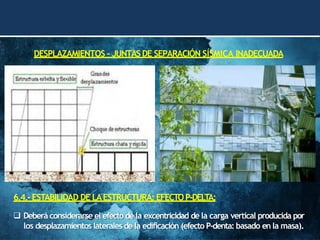

35. DESPLAZAMIENTOS - JUNTASDE SEPARACIÓN SÍSMICA INADECUADA
6.4.- ESTABILIDAD DE LAESTRUCTURA:EFECTOP-DELTA:
❑ Deberá considerarse el efecto de la excentricidad de la carga vertical producida por
los desplazamientos laterales de la edificación (efecto P-denta: basado en la masa).

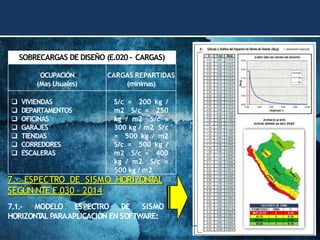

36. 7.- ESPECTRO DE SISMO HORIZONT
AL
SEGÚN NTE E.030 - 2014
7.1.- MODELO ESPECTRO DE SISMO
HORIZONT
ALPARAAPLICACIÓN EN SOFTWARE:
SOBRECARGAS DE DISEÑO (E.020– CARGAS)
OCUPACIÓN
(Mas Usuales)
CARGAS REPARTIDAS
(mínimas)
❑ VIVIENDAS
❑ DEPARTAMENTOS
❑ OFICINAS
❑ GARAJES
❑ TIENDAS
❑ CORREDORES
❑ ESCALERAS
S/c = 200 kg /
m2 S/c = 250
kg / m2 S/c =
300 kg / m2 S/c
= 500 kg / m2
S/c = 500 kg /
m2 S/c = 400
kg / m2 S/c =
500 kg / m2

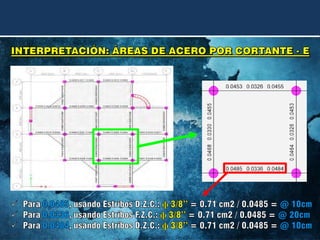

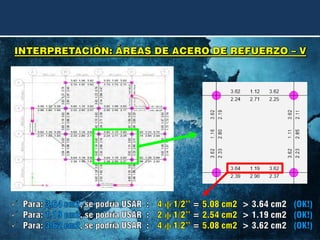

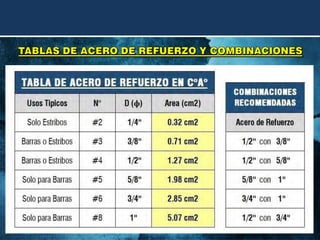

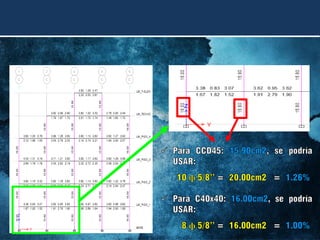

41. ANEXO I.- DETALLES ESTRUCTURALES PARA LA ELABORACIÓN DE
PLANOS.
➢ ACERO DE REFUERZO LOSAS ALIGERADAS (VIGUETAS)

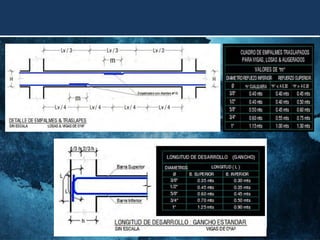

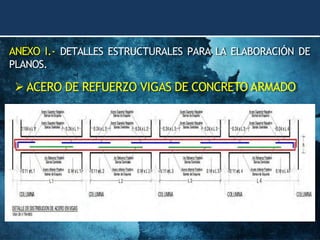

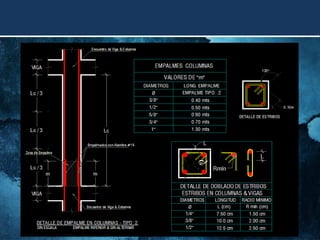

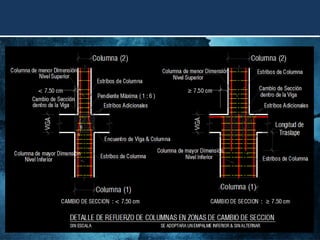

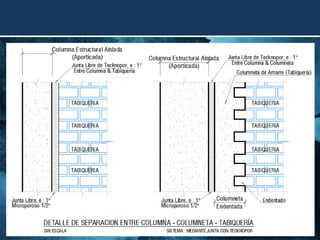

42. ANEXO I.- DETALLES ESTRUCTURALES PARA LA ELABORACIÓN DE
PLANOS.
➢ ACERO DE REFUERZO VIGAS DE CONCRETO ARMADO

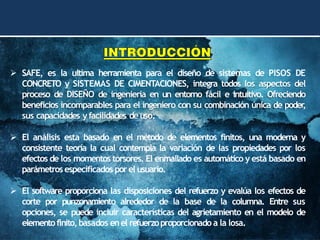

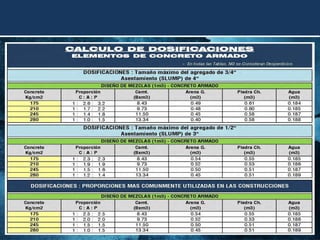

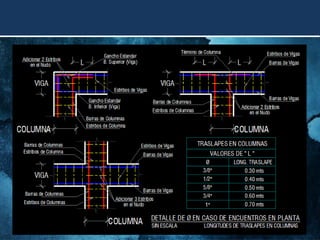

49. ➢ SAFE, es la ultima herramienta para el diseño de sistemas de PISOS DE
CONCRETO y SISTEMAS DE CIMENTACIONES, integra todos los aspectos del
proceso de DISEÑO de ingeniería en un entorno fácil e intuitivo. Ofreciendo
beneficios incomparables para el ingeniero con su combinación única de poder
,
sus capacidades yfacilidades deuso.
➢ El análisis esta basado en el método de elementos finitos, una moderna y
consistente teoría la cual contempla la variación de las propiedades por los
efectos de los momentos torsores. El enmallado es automático y está basado en
parámetros especificados porel usuario.
➢ El software proporciona las disposiciones del refuerzo y evalúa los efectos de
corte por punzonamiento alrededor de la base de la columna. Entre sus
opciones, se puede incluir características del agrietamiento en el modelo de
elementofinito,basados enel refuerzoproporcionado a la losa.

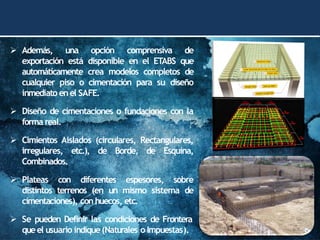

50. ➢ Además, una opción comprensiva de
exportación está disponible en el ETABS que
automáticamente crea modelos completos de
cualquier piso o cimentación para su diseño
inmediato enel SAFE.
➢ Diseño de cimentaciones o fundaciones con la
forma real.
➢ Cimientos Aislados (circulares, Rectangulares,
irregulares, etc.), de Borde, de Esquina,
Combinados.
➢ Plateas con diferentes espesores, sobre
distintos terrenos (en un mismo sistema de
cimentaciones), con huecos, etc.
➢ Se pueden Definir las condiciones de Frontera
queel usuario indique(Naturales o Impuestas).

51. 1er CRITERIOAplicativo: 2do CRITERIOAplicativo:
3er CRITERIOpor Perímetro deLosa:
4toCRITERIOAltura Mínima porelA.C.I.:
Relación:

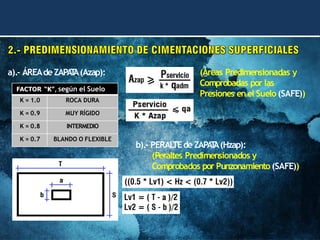

52. a).- ÁREAdeZAPA
T
A(Azap): (Áreas Predimensionadas y
Comprobadas por las
Presiones enel Suelo (SAFE))
b).- PERAL
TEde ZAPA
T
A(Hzap):
(Peraltes Predimensionados y
Comprobados por Punzonamiento (SAFE))
FACTOR “K”, según el Suelo
K = 1.0 ROCA DURA
K = 0.9 MUY RÍGIDO
K = 0.8 INTERMEDIO
K = 0.7 BLANDO O FLEXIBLE

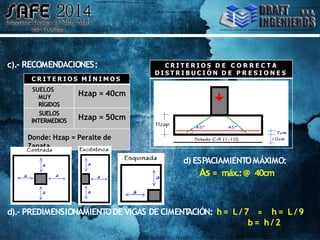

53. c).- RECOMENDACIONES:
d) ESPACIAMIENTOMÁXIMO:
As = máx.:@ 40cm

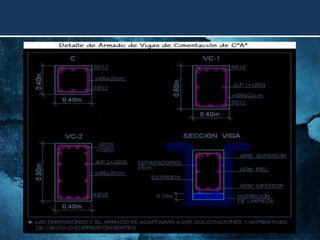

d).- PREDIMENSIONAMIENTODE VIGAS DE CIMENT
ACIÓN: h= L/ 7 ≈ h= L/9
b= h/2
C R I T E R I O S M Í N I M O S
SUELOS
MUY
RÍGIDOS
Hzap = 40cm
SUELOS
INTERMEDIOS Hzap = 50cm
Donde: Hzap = Peralte de
Zapata
C R I T E R I O S D E C O R R E C T A
D I S T R I B U C I Ó N D E P R E S I O N E S

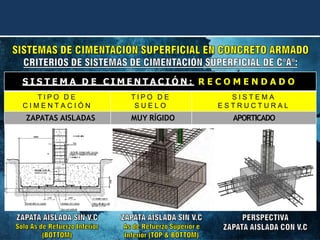

54. S I S T E M A D E C I M E N T A C I Ó N : R E C O M E N D A D O
T I P O D E
C I M E N T A C I Ó N
T I P O D E
S U E L O
S I S T E M A
E S T R U C T U R A L
ZAPATAS AISLADAS MUY RÍGIDO APORTICADO

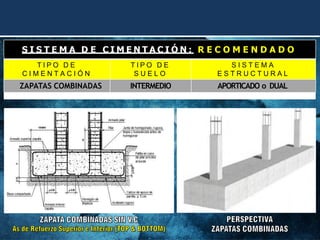

55. S I S T E M A D E C I M E N T A C I Ó N : R E C O M E N D A D O
T I P O D E
C I M E N T A C I Ó N
T I P O D E
S U E L O
S I S T E M A
E S T R U C T U R A L
ZAPATAS COMBINADAS INTERMEDIO APORTICADO o DUAL

56. S I S T E M A D E C I M E N T A C I Ó N : R E C O M E N D A D O
T I P O D E
C I M E N T A C I Ó N
T I P O D E
S U E L O
S I S T E M A
E S T R U C T U R A L

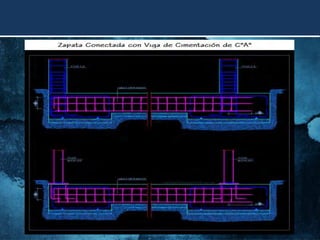

ZAPATAS CONECTADAS BLANDO O
FLEXIBLE
APORTICADO o DUAL

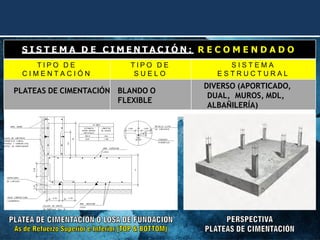

57. S I S T E M A D E C I M E N T A C I Ó N : R E C O M E N D A D O
T I P O D E
C I M E N T A C I Ó N
T I P O D E
S U E L O
S I S T E M A
E S T R U C T U R A L
PLATEAS DE CIMENTACIÓN BLANDO O
FLEXIBLE
DIVERSO (APORTICADO,
DUAL, MUROS, MDL,
ALBAÑILERÍA)

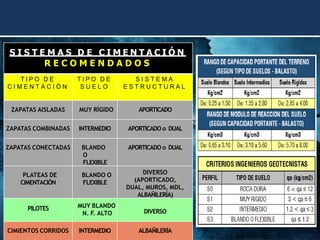

58. S I S T E M A S D E C I M E N T A C I Ó N
R E C O M E N D A D O S
T I P O D E
C I M E N T A C I Ó N
T I P O D E
S U E L O
S I S T E M A
E S T R U C T U R A L
ZAPATAS AISLADAS MUY RÍGIDO APORTICADO
ZAPATAS COMBINADAS INTERMEDIO APORTICADO o DUAL
ZAPATAS CONECTADAS BLANDO
O
FLEXIBLE
APORTICADO o DUAL
PLATEAS DE
CIMENTACIÓN
BLANDO O
FLEXIBLE
DIVERSO
(APORTICADO,
DUAL, MUROS, MDL,
ALBAÑILERÍA)
PILOTES MUY BLANDO
N. F. ALTO DIVERSO
CIMIENTOS CORRIDOS INTERMEDIO ALBAÑILERÍA

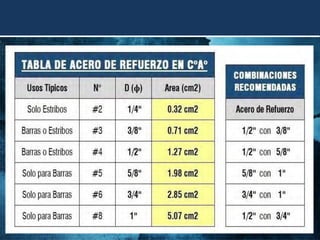

61. C R I T E R I O S P A R A L A E L A B O R A C I Ó N D E P L A N O S
A R M A D O D E L O S A S M A C I Z A S B I D I R E C C I O N A L E S :

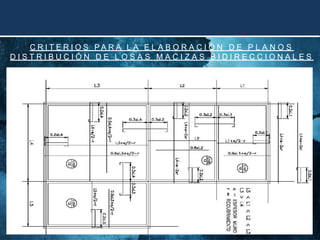

62. C R I T E R I O S P A R A L A E L A B O R A C I Ó N D E P L A N O S
D I S T R I B U C I Ó N D E L O S A S M A C I Z A S B I D I R E C C I O N A L E S

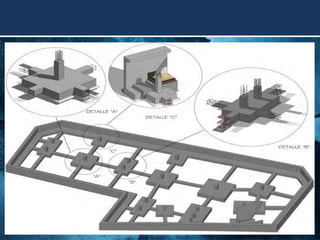

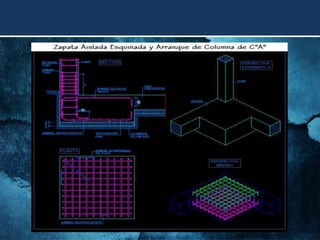

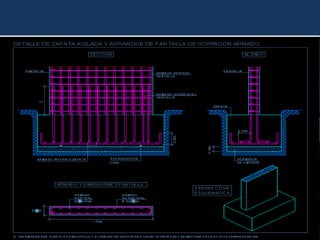

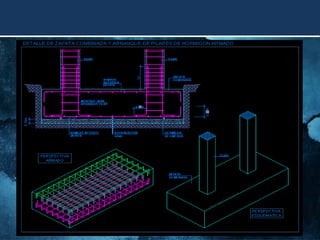

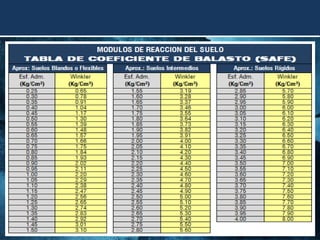

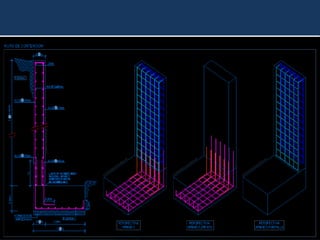

64. C R I T E R I O S P A R A L A E L A B O R A C I Ó N D E P L A N O S
D E C I M E N T A C I O N E S
