El documento presenta el predimensionado de una estructura de madera simétrica con vista en planta y lateral. Incluye una isometría del predimensionado y detalles de la losa de techo, losa de entrepiso y columnas, donde se utilizará laminas calibre 14 perforadas y unidas a la madera.

1. REPÚBLICA BOLIVARIANA DE VENEZUELA
INSTITUTO UNIVERSITARIO POLITECNICO
“ SANTIAGO MARIÑO”
EXTENSION – BARINAS
Integrantes
Deily Rodríguez, Virginia Contreras, Wilfredo Castro
PROYECTO DE ESTRUCTURA
PREDIMENSIONADO

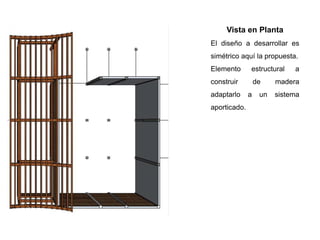

2. Vista en Planta
El diseño a desarrollar es
simétrico aquí la propuesta.
Elemento estructural a
construir de madera
adaptarlo a un sistema
aporticado.

3. Vista lateral
predimensionado de madera
propuesta a desarrollar .

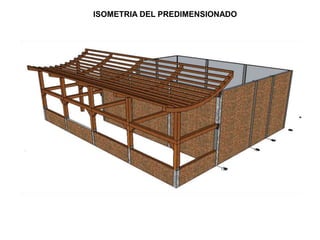

4. ISOMETRIA DEL PREDIMENSIONADO

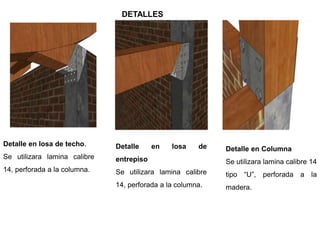

5. Detalle en losa de techo.
Se utilizara lamina calibre
14, perforada a la columna.
Detalle en losa de
entrepiso
Se utilizara lamina calibre
14, perforada a la columna.
Detalle en Columna
Se utilizara lamina calibre 14
tipo “U”, perforada a la
madera.
DETALLES
