Las redes informáticas son sistemas de comunicación constituidos por equipos informáticos conectados entre sí para transmitir y compartir información. Ofrecen ventajas como facilitar la comunicación y mejorar la administración y seguridad de los datos, pero también tienen inconvenientes como costos de instalación y exposición de datos personales. Existen diferentes tipos de redes según su alcance, medios de conexión y topología física.

1. LAS REDES
INFORMÁTICAS

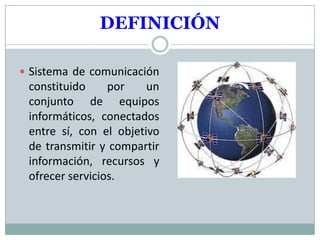

2. DEFINICIÓN
 Sistema de comunicación
constituido por un
conjunto de equipos
informáticos, conectados
entre sí, con el objetivo
de transmitir y compartir
información, recursos y
ofrecer servicios.

3. VENTAJAS INCONVENIENTES
 Facilita la comunicación entre  Costos de la instalación y el
usuarios. mantenimiento.
 Mejoras en la administración de los  Los datos personales pueden
equipos y programas. quedar expuestos.
 Mayor seguridad para acceder a la  Pueden traspasarse virus.
información.  Se puede producir una
 Ahorro de costos y tiempo. sobrecarga de los Pc’s.
 Posibilidad de organizar grupos de  El servidor puede dejar de
trabajo. funcionar.
 Mejoras en la integridad de los  En caso de fallo puede
datos ocasionar grandes pérdidas a
 Ayuda al crecimiento de la empresas.
globalización

4. TIPOS DE REDES
Según su
alcance
PAN LAN CAN MAN WAN

5. TIPOS SEGÚN SU ALCANCE
 PAN: abarca el área personal de un usuario de pocos metros de alcance.
 LAN: interconectan una serie de dispositivos en un área de hasta 1 km.
 CAN: conecta redes de área local a través de un área geográfica limitada, como un
campus universitario . Red de alta velocidad.
 MAN: abarca zonas extensas de una ciudad o municipio. Puede ser privada o
pública. Red de alta velocidad.
 WAN: se extienden sobre un área geográfica extensa utilizando medios como
satélites.
 Redes mixtas: son aquellas en las que se combinan dos o más de las anteriores.

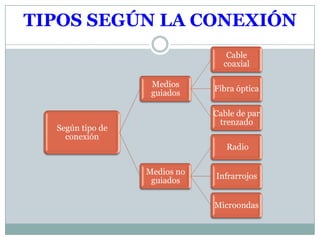

6. TIPOS SEGÚN LA CONEXIÓN
Cable
coaxial
Medios
Fibra óptica
guiados
Cable de par
trenzado
Según tipo de
conexión
Radio
Medios no
Infrarrojos
guiados
Microondas

7. TIPOS SEGÚN LA CONEXIÓN
Medios guiados
 Cable coaxial: para transportar
señales electromagnéticas de alta
frecuencia.
 Cable de par trenzado: se entrelazan
dos conectores eléctricos aislados
para tener menores interferencias y
aumentar la potencia.
 Fibra óptica: hilo muy fino por el que
se envían pulsos de luz que
representan los datos a transmitir.

8. TIPOS SEGÚN LA CONEXIÓN
 Medios no guiados:
 Son varios, pero los mas importantes son:
 Wi-fi: Mecanismo de conexión de varios componentes
electrónicos de forma inalámbrica para utilizar Internet.
 Bluetooth: Dispositivo, que a través de hondas de radio
muy cortas (2.4 gigahertzios de frecuencia) envía
docomentos de un “servidor” a otro.

9. TIPOS SEGÚN LA CONEXIÓN
 Red por radio emplea radiofrecuencia como
medio de unión de las diversas estaciones de
la red.
 Red por infrarrojos, usa leds infrarrojos para
comunicar dos nodos. Poco alcance,
necesitan de visibilidad entre los dispositivos.
 Red por microondas utiliza microondas como
medio de transmisión

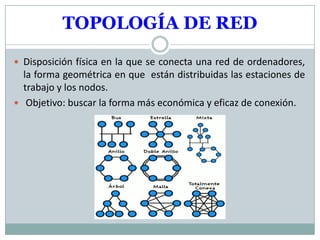

10. TOPOLOGÍA DE RED
 Disposición física en la que se conecta una red de ordenadores,
la forma geométrica en que están distribuidas las estaciones de
trabajo y los nodos.
 Objetivo: buscar la forma más económica y eficaz de conexión.

11. TIPOS DE TOPOLOGÍA

12. TOPOLOGÍA DE RED
 Otro tipo de conexión serí el mixto, es decír, una
mezcla de cualquiera de las anteriores:

13. HARDWARE
 Cualquier componente físico tecnológico, que trabaja o
interactúa de algún modo con el ordenador.

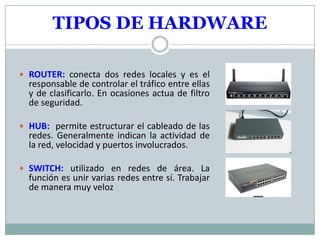

14. TIPOS DE HARDWARE
 ROUTER: conecta dos redes locales y es el
responsable de controlar el tráfico entre ellas
y de clasificarlo. En ocasiones actua de filtro
de seguridad.
 HUB: permite estructurar el cableado de las
redes. Generalmente indican la actividad de
la red, velocidad y puertos involucrados.
 SWITCH: utilizado en redes de área. La
función es unir varias redes entre sí. Trabajar
de manera muy veloz

15. TIPOS DE HARDWARE
 CABLES Y CONECTORES : interfaces
para conectar dispositivos mediante
cables. Generalmente tienen un
extremo con clavijas que
sobresalen.
 GATEWAY: permite interconectar
redes con protocolos diferentes a
todos los niveles de comunicación.
Su propósito es traducir la
información

16. PROTOCOLOS DE RED
•Conjunto de normas que regulan la
comunicación entre los distintos
componentes de una red informática.
Los más importantes son:
 IPX/SPX: interconecta redes que usan
clientes y servidores del sistema
operativo de red Netware de Novell.
 NetBEUI : Es el sistema básico de
entrada/salida de red, enlaza el
software y el hardware de red en los
PCs.

17. PROTOCOLOS DE RED
 TCP/IP
Base de la red Internet.
•El TCP divide la información en
pequeños segmentos que se
envían al cliente. Controla con qué
frecuencia se deben enviar dichos
segmentos y sus tamaños.
•El IP coge los segmentos que le
envía el protocolo TCP, los
empaqueta y dice la mejor ruta
para su envío.

18. NIVELES DE TCP/IP

19. DIRECCIÓN IP
 Número único e irrepetible con el cual se identifica un
ordenador conectada a una red que utilice el protocolo IP.
 Esta formado por 4 grupos numéricos(0-256) cantidad de
bytes que existen) separados por un punto.
