El documento presenta información sobre control de calidad de productos mediante técnicas de medición por coordenadas (CMM). Explica qué son las máquinas de medición por coordenadas y sus diferentes arquitecturas como cantilever con mesa fija, puente móvil y gantry. También describe el sistema de palpado, la obtención de resultados y características de medición y construcción de estas máquinas. Finalmente, menciona algunas aplicaciones y accesorios de sistemas de medición por coordenadas.

1. Rodrigo Castro Caicedo
Ingeniero de sistemas
Gestor Junior Línea Ingeniería y Diseño
Red TecnoParque Colombia Nodo Bogotá
Control De Calidad De Productos Mediante Técnicas De Medición Por
Coordenadas (CMM)
www.tecnoparquecolombia.edu.co

2. Orden del Día
• 8:00 am - Presentación Línea de
Ingeniería & Diseño TecnoParque
Colombia nodo Bogotá.
• 9:00 am - Demostración HEXAGON
METROLOGY Where Quality Comes
Together - IMOCOM S.A.
• 10:00 am - Demostración GOM Optical
Measuring techniques - USM Colombia
S.A.

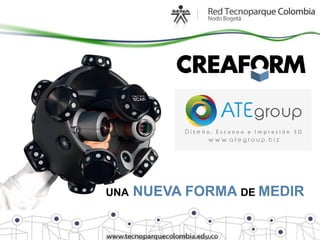

• 11:00 am - Demostración CREAFORM -
SOLTECO S.A. - ATE GROUP

23. Nuestros Sitios
stpcingenieriaydiseno@gmail.com
http://www.youtube.com @lineaingenieria
/solidplmcommunity
http://www.slideshare.net/s http://www.scoop.it/t/ingenieria-y-
tpcingenieriaydiseno/ diseno-tecnoparque-colombia

24. Control de Calidad
DE PRODUCTOS MEDIANTE TECNICAS DE
MEDICION POR COORDENADAS

25. SISTEMA DE COORDENADAS.

26. SISTEMA DE COORDENADAS.

27. ¿Qué son las Máquinas de medición por Coordenadas
(MMC)?
• Son instrumentos de medición con los cuales
se pueden medir características geométricas
tridimensionales de objetos en general.

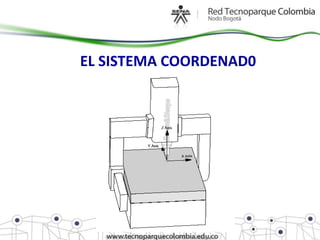

28. EL SISTEMA COORDENAD0
DE LA MAQUINA

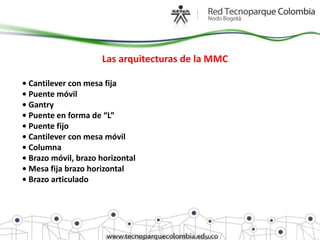

29. Las arquitecturas de la MMC
• Cantilever con mesa fija
• Puente móvil
• Gantry
• Puente en forma de “L”
• Puente fijo
• Cantilever con mesa móvil
• Columna
• Brazo móvil, brazo horizontal
• Mesa fija brazo horizontal
• Brazo articulado

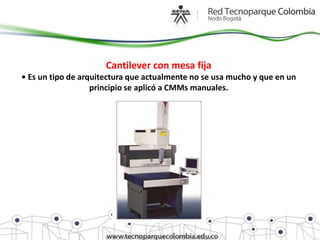

30. Cantilever con mesa fija
• Es un tipo de arquitectura que actualmente no se usa mucho y que en un
principio se aplicó a CMMs manuales.

31. Puente móvil
• Se trata sin lugar a dudas del tipo de CMMs más utilizadas.

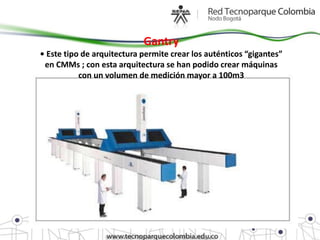

32. Gantry
• Este tipo de arquitectura permite crear los auténticos “gigantes”
en CMMs ; con esta arquitectura se han podido crear máquinas
con un volumen de medición mayor a 100m3

33. Horizontal

34. Sistema de Palpado
• La MMC debe realizar las mediciones sobre la pieza
adquiriendo datos de medición mediante el palpador. Una vez
que se enciende la MMC ó que se empieza un programa de
medición el operador debe asegurarse de calificar ó reconocer
la ubicación y diámetro de la esfera de palpación; para ello se
usa una esfera patrón.

35. OBTENCION DE LOS RESULTADOS

36. Relaciones geométricas
entre los elementos

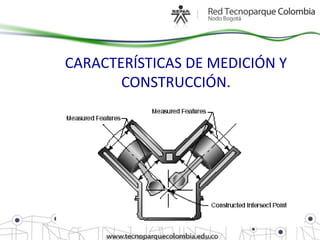

37. CARACTERÍSTICAS DE MEDICIÓN Y
CONSTRUCCIÓN.

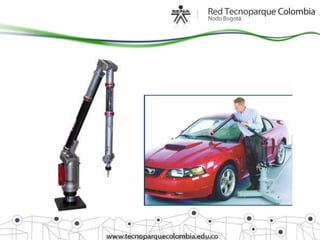

38. METROLOGIA DIMENSIONAL
BRAZOS
DE
MEDICION 3D

40. ACCESORIOS

41. OTROS SISTEMAS DE MMC
EMPLEADOS

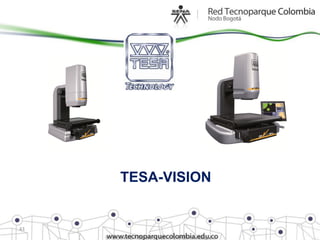

43. TESA-VISION
43

44. APLICACIONES
Electronica, PCB Industria relojera

45. • SISTEMAS DE MEDICION POR NO CONTACTO
TESA SCAN

48. GRACIAS POR SU ATENCION

49. I.M. Leonardo Arbelaez
CEL: 310 444 0113
E-mail: leo.arbelaez@i3d.com.co

50. Introducción
• + de 5 años de experiencia en la importación de maquinas y software 3D.
• + de 20 años en la industria.
• + de 45 equipos instalados a nivel nacional.
• Comprometidos con la adquisición de tecnologías de vanguardia
• Agencia de servicios especializados de ingeniería y diseño 3D con equipos de la más alta calidad
y precisión.
• + de 5 años trabajando en prototipado, digitalización 3D y modelación 3D.
• + de 100 clientes satisfechos alrededor del país.
• Con capacidad de construir, diseñar o digitalizar geometrías de alta complejidad.
• Cientos de aplicaciones en la industria.

51. PROCESO DE UN NUEVO PRODUCTO
7. Inspección 1. Necesidad
6. Escaneo 3D 2. Ingenieria
7. Producto
5. Fabricación 3. Modelación 3D
4. Prototipo

52. Inspección
7. Inspección 1. Necesidad
6. Escaneo 3D 2. Ingenieria
7. Producto
5. Fabricación 3. Modelación 3D
4. Prototipo

53. GOM – Base de Clientes Establecida
Mas de 3500 Equipos Instalados a Nivel Mundial

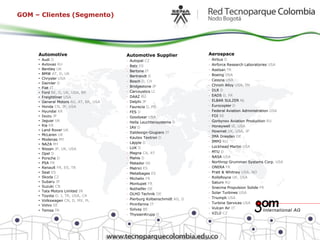

54. GOM – Clientes (Segmento)
Automotive Automotive Supplier Aerospace
• Audi D · Autopal CZ · Airbus D
• Avtovaz RU · Batz ES · Airforce Research Laboratories USA
• Bentley UK · Aselsan TR
· Bertone IT
• BMW AT, D, UK · Boeing USA
· Bertrandt D
• Chrysler USA · Cessna USA
· Bosch D, CH
• Daimler D
· Bridgestone JP · Chrom Alloy USA, TH
• Fiat IT
· Carcoustics LI · DLR D
• Ford BE, D, UK, USA, BR
· DAAZ RU · EADS D, FR
• Freightliner USA
• General Motors AU, AT, BR, USA · Delphi JP · ELBAR SULZER NL
• Honda CN, JP, USA · Faurecia D, FR · Eurocopter D
• Hyundai KR · FES D · Federal Aviation Administration USA
• Isuzu JP · Goodyear USA · FOI SE
• Jaguar UK · Hella Leuchtensysteme D · Gorbynov Aviation Production RU
• Kia KR · Honeywell IE, USA
· IAV D
• Land Rover UK · Howmet UK, USA, JP
· Italdesign-Giugiaro IT
• McLaren UK · IMA Dresden DE
· Kautex Textron D
• Modenas MY
· Läpple D · IMPO RU
• NAZA MY
· LUK D · Lockhead Martin USA
• Nissan JP, UK, USA
· Magna CA, AT · MTU D
• Opel D
• Porsche D · Mahle D · NASA USA
• PSA FR · Matador SK · Northrop Grumman Systems Corp. USA
• Renault FR, ES, TR · Matrici ES · ONERA FR
• Seat ES · Metalbages ES · Pratt & Whitney USA, NO
• Skoda CZ · Michelin FR · RollsRoyce UK, USA
• Subaru JP · Saturn RU
· Montupet FR
• Suzuki CN · Snecma Propulsion Solide FR
· Nothelfer DE
• Tata Motors Limited IN · Solar Turbines USA
· OLHO Technik DE
• Toyota D, J, TR, USA, CA
· Pierburg Kolbenschmidt AG, D · Triumph USA
• Volkswagen CN, D, MX, PL
· Pininfarina IT · Turbine Services USA
• Volvo SE
· Solvay BE · Vulcan Air IT
• Temsa TR
· ThyssenKrupp D · VZLÚ CZ

55. GOM – Clientes (Segmento)
Consumer Goods Research Material Supplier
· 3B Scientific DE · BAM DE · ACTech DE
· Adidas DE, USA, KR + 13 suppliers · EPFL Lausanne CH · Alcan (Alusuisse) CH
· Apache Footwear DE · ETH Zürich CH · Arcelor BE
· Asics JP · BASF DE
· Forschungszentrum Karlsruhe DE
· Balda CN
· Fraunhofer DE · Bayer DE
· BenQ CN
· GKSS Geestacht DE · DuPont US
· Blaupunkt DE
· Bosch DE, CH · Imperial College UK · Hydro (VAW) DE
· Braun DE, CN · Int. Automotive Research Centre, UK · Salzgitter DE
· Ching Luh Shoes CN · Istanbul Technical University TR · Tata Steel IN
· Ecco DK · IUC SE · Thyssen Krupp DE
· Embraco BR · Kaitech KR · Thyssen Nirosta DE
· FisherPrice USA · KTH SE · Tokai Rubber Industries JP
· Fuji JP · KU Leuven BE · Voest Alpine Stahl AT
· Green Point CN, TW · Laurence Livermore National Labs USA
· Head Tyrolia AT
· Max Plank Institute DE Other
· Hitachi Taga JP
· Nagasaki Industrial Research Center JP · Alfa Laval SE
· Lego DK
· Naval Research Lab USA · Bundeskriminalamt DE
· LG Electronic KR
· Luxottica IT · Nottingham University UK · Corning US
· Mattel Tools MY · PCC Leoben AT · EXXON US
· Microsoft USA · Queen Mary College UK · Hidrostal CH
· Nolato SE · RWTH Aachen DE · Sea Ray Boats US
· Oakley US · Sandia National Lab USA
· Olympus JP · Shenyang Aircraft Research Inst CN
· Playworks USA · TU Delft NL
· Samsung, KR · TU Dresden DE
· Siemens DE, DK
· TU Eindhoven NL
· SonyEricsson SE
· TU Graz AT
· Sony JP, USA
· TU München DE
· Sun Microsystems USA
· VDO DE · Uni Padova IT
· Vertu UK · US Army Research Lab USA
· Villeroy+Boch LU, DE · Warwick University UK
· Walt Disney USA

56. GOM – Técnicas de Medición Industrial 3D
ATOS GOM es un aliado industrial
Digitalizador 3D
Full - Field global para medición de
coordenadas por medio óptico
con mas de 20 años de
experiencia.
TRITOPCMM GOM tiene know-how integrado de
CMM Óptico medición de coordenadas 3D, pruebas
Mobil
de materiales y componentes, control de
calidad, análisis y procesamiento digital
de imágenes.
PONTOS · Pruebas de Materiales
Dynamic
3D Analysis · Forma 3D e Inspección Dimensional
· Pruebas Estructurales Dinámicas
ARGUS
Deformation
Analysis in sheet
metal forming

57. GOM – Técnicas de Medición Industrial 3D
ATOS GOM es un aliado industrial
Digitalizador 3D
Full - Field global para medición de
coordenadas por medio óptico
con mas de 20 años de
experiencia.
TRITOPCMM GOM tiene know-how integrado de
CMM Óptico medición de coordenadas 3D, pruebas
Mobil
de materiales y componentes, control de
calidad, análisis y procesamiento digital
de imágenes.
PONTOS · Pruebas de Materiales
Dynamic
3D Analysis · Forma 3D e Inspección Dimensional
· Pruebas Estructurales Dinámicas
ARGUS
Deformation
Analysis in sheet
metal forming

58. TRITOP – Medir con Fotos
TRITOP:
 Extension Para ATOS
 Maquina Medición Coordenadas (CMM)
 Análisis de deformación Estática

59. TRITOP – Pasos para Medir con Fotos
Marcas Adquisición Imágenes Inspección + Resultados
Análisis
Visor de Resultados - Gratis Colegas y Clientes

60. TRITOP para ATOS – Aplicaciones
• Adquisición de puntos fotogrametría
• Menor sobreposición de tomas
• Independiente de tamaño y complejidad
• Mejor precisión
• Referenciamiento de componentes
de un ensamble.

61. TRITOP CMM – Aplicaciones
Molino de Viento Eólico
• Tiempo de Medición 1.5 horas en sitio

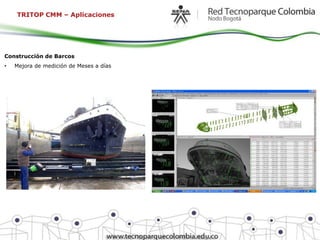

62. TRITOP CMM – Aplicaciones
Construcción de Barcos
• Mejora de medición de Meses a días

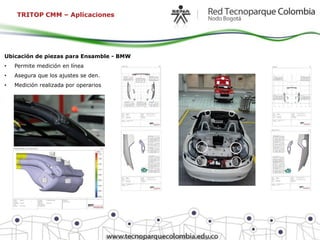

63. TRITOP CMM – Aplicaciones
Ubicación de piezas para Ensamble - BMW
• Permite medición en línea
• Asegura que los ajustes se den.
• Medición realizada por operarios

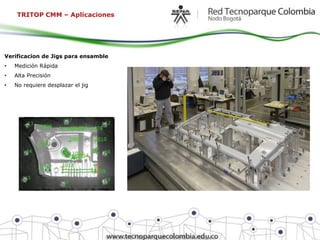

64. TRITOP CMM – Aplicaciones
Verificacion de Jigs para ensamble
• Medición Rápida
• Alta Precisión
• No requiere desplazar el jig

65. TRITOP CMM – Aplicaciones
Verificacion conexiones de ensamble vagón Metro
• De dos personas y 5.5 horas a
• Una persona en 45 minutos

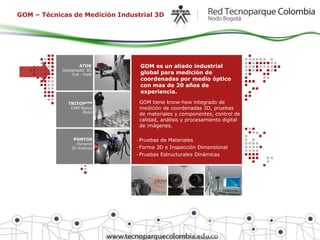

66. GOM – Técnicas de Medición Industrial 3D
ATOS GOM es un aliado industrial
Digitalizador 3D
Full - Field global para medición de
coordenadas por medio óptico
con mas de 20 años de
experiencia.
TRITOPCMM GOM tiene know-how integrado de
CMM Óptico medición de coordenadas 3D, pruebas
Mobil
de materiales y componentes, control de
calidad, análisis y procesamiento digital
de imágenes.
PONTOS · Pruebas de Materiales
Dynamic
3D Analysis · Forma 3D e Inspección Dimensional
· Pruebas Estructurales Dinámicas
ARGUS
Deformation
Analysis in sheet
metal forming

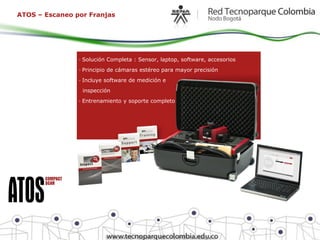

67. ATOS – Escaneo por Franjas
· Solución Completa : Sensor, laptop, software, accesorios
· Principio de cámaras estéreo para mayor precisión
· Incluye software de medición e
inspección
· Entrenamiento y soporte completo

69. ATOS – Escaneo por Franjas
· Tecnologia INDUSTRIAL de Escaneo 3D
· Capture detalles finos, para las partes mas pequenas
con alta resolucion.

70. ATOS + Palpador de Puntos
· Tecnologia INDUSTRIAL de Escaneo 3D
· Capture detalles finos, para las partes mas pequenas
· GOM´s industrial stereo camera technology
con alta resolucion.
· Capture fine details, even for smallest parts
· Combine Escaneo full-field y mediciones con touch
with high resolution
probe (palpador)
· Cambio instantaneo entre escaneo y Medicion de
Puntos Individuales.

71. ATOS – Escaneo por Franjas

72. ATOS + Palpador de Puntos
X,Y,Z

73. ATOS – Celda de Inspeccion

74. ATOS – Aplicaciones - Fundicion

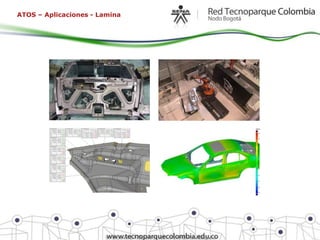

75. ATOS – Aplicaciones - Lamina

76. ATOS – Aplicaciones - Plasticos

77. ATOS – Aplicaciones – Moldes y Httas

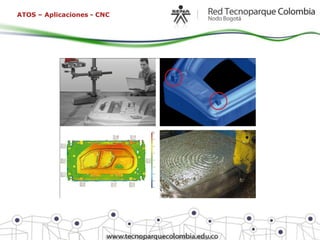

78. ATOS – Aplicaciones - CNC

79. ATOS – Aplicaciones - Prototipado

80. ATOS – Aplicaciones – Ingenieria Inversa

81. GOM Inspect
Procesamiento de Mallas Inspeccion Visor

85. UNA NUEVA FORMA DE MEDIR

86. ¿ Quienes somos ?

87. Nuestras soluciones en software
especializado
Solución para la administración y gestión de
Solución de validación del diseño por medio datos del producto – PDM – que proporciona
del método de los elementos finitos FEA que seguridad y control a los archivos y la perfecta
permite evaluar y predecir el comportamiento integración con el software de diseño de
de un modelo/sistema sometido a cargas u Solución de diseño mecánico e industrial SolidWorks.
otras condiciones de trabajo. tridimensional <CAD> que posee
herramientas intuitivas y sencillas de
modelación especificas para la industria.
Solución de ingeniería inversa para el tratamiento
Solución para automatizar y crear de manera
de datos escaneados (malla), creación y
eficaz todo tipo de documentos relativos a los
parametrizacion de modelos 3D a partir de datos
productos y procesos, en formato papel o
escaneados y verificación e inspección de datos
electrónico.
escaneados vs modelo CAD 3D

88. Nuestras soluciones en equipos
de ingeniería
Impresoras 3D Projet que crean piezas de
Impresoras 3D ZPrinter que crean plástico resistente de alta definición
piezas duro-resistentes utilizando el utilizando el método MULTI-JET-
método de PROYECCIÓN MODELING «MJM» o THERMOJET
AGLUTINANTE «DSPC»
Equipos portables de medición y
digitalización de rostros
Escáneres 3D portable de alta Cyclops/Geminis y de cuerpo entero
precisión HandySCAN con MegaCapture con tecnología
tecnología multi-laser de auto Equipos de medición de coordenadas CMM fotométrica
posicionamiento HandyPROBE con tecnología óptica sin brazo
(inalámbrico) y de medición coordenada óptica
MaxSHOT 3D

89. Quien es Creaform?
Creaform es una innovadora
compañía tecnológica de nivel
mundial que fue fundada en el año
2002 y que ofrece soluciones digitales
3D. Creaform combina todos los
procesos 3D y la tecnología con
soluciones innovadoras que cubren
toda la gama de necesidades 3D:
digitalización 3D, ingeniería inversa,
inspección, creación de estilo, diseño,
análisis, fabricación digital y
aplicaciones en medicina.

90. Creaform,
desarrollador y fabricante de:
Portable Portable Optical CMM
3D Scanners Optical CMM 3D Scanner
Optical Coordinate Dynamic Tracking 3D Body
Measuring System Module Digitizers

91. Que es el MetraSCAN?
Solución de digitalización 3D y medición de alta precisión precisa
Tecnologia TRUaccuracy™
Completa y poderosa solucion de inspección
Combinado con el HandyPROBE
Total libertad de movimiento y fácil uso.
Sistema de digitalización óptica y sonda de medición inalámbrica

92. Que es el HandyPROBE?
EL SISTEMA DE SONDAS PORTÁTIL Y SIN
BRAZO HandyPROBE™, Y EL SENSOR C-
Track™ DE CÁMARA DOBLE FORMAN
UNA PAREJA ÚNICA QUE PERMITE
MEDICIONES DE GRAN PRECISIÓN, CON
UNA EXACTITUD DE HASTA 22 μm
TOME MEDICIONES
CON PRECISION

93. Beneficios
(i) La tecnología TRUaccuracy™ de Creaform garantiza
mediciones de gran precisión, idependientemente del entorno
(inestabilidad, vibraciones, variaciones térmicas, etc) o de la
destreza del operador.
(ii) Con el modo de referencia dinamica del C-Track, el sistema
de coordenadas puede fijarse literalmente a la pieza o piezas
que se desee medir, lo que permite mantener la pieza
perfectamente alineada durante todo el proceso de
digitalización 3D.
(iii) Ampliación del volumen del rango de medición: En
comparación con otros sistemas portátiles, la máquina de
medición de coordenadas HandyPROBE ofrece un mayor
volumen de medición.
(iv) La portabilidad absoluta de HandyPROBE permite realizar
inspecciones o ingeniería inversa en partes, subunidades o
ensamblajes complejos con una precisión, movilidad y
flexibilidad inigualables, sin importar el lugar de
trabajo(laboratorio, fábrica, fuera de la planta, etc.).
(v) Sistema intuitivo fácil de aprender que le ofrece la
posibilidad de usar siempre las mismas aplicaciones
informáticas de metrología y técnicas de sondeo.

94. Volumen de medición
mayor y variable
• Admite un mayor volumen básico de
medición
• El volumen se puede ampliar de forma fácil
y dinámica sin perder precisión y sin que
sea necesario
• Realizar verificaciones por saltos ni
configuraciones adicionales de alineación
• El operador no necesita realinear los datos
tras mover la pieza o el C-Track.

95. MetraSCAN: Tecnología Innovadora
Procesamiento de Fotogrametría
imágenes
Triangulación
computacional
Medición 3D de
puntos
(XYZ coordinates of
reflectors)
Reconocimiento automático de
los reflectores del escáner

97. ¿POR QUÉ VALE LA PENA ELEGIR UN DISPOSITIVO MetraSCAN EN VEZ DE UN
RASTREADOR LASER Y/O BRAZO ARTICULADO CON CABEZA DIGITALIZADORA?

98. Especificaciones Tecnicas

99. Cada vez mas cerca….
Bogotá D.C | Carrera 11A No. 93A-62 Oficina 303 Parque de la 93
Teléfono/Fax: (+57-1) 742 6638
Envigado (Antioquia) | Calle 35 Sur No. 43A-31 Oficina 201
Teléfono/Fax: (+57-4) 332 1032
info@ategroup.biz
www.ategroup.biz
www.solidworks.com
www.creaform3d.com
www.3dsystems.com
www.rapidform.com
