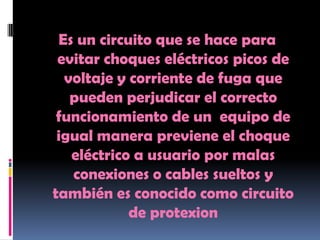

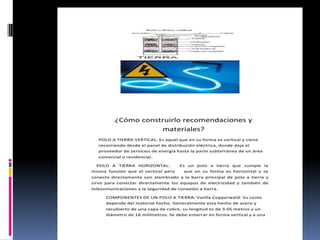

4. Es un circuito que se hace para
evitar choques eléctricos picos de
voltaje y corriente de fuga que
pueden perjudicar el correcto
funcionamiento de un equipo de
igual manera previene el choque
eléctrico a usuario por malas
conexiones o cables sueltos y
también es conocido como circuito
de protexion
5.

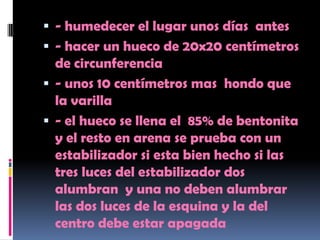

6. - humedecer el lugar unos días antes
- hacer un hueco de 20x20 centímetros
de circunferencia
- unos 10 centímetros mas hondo que
la varilla
- el hueco se llena el 85% de bentonita
y el resto en arena se prueba con un
estabilizador si esta bien hecho si las
tres luces del estabilizador dos
alumbran y una no deben alumbrar
las dos luces de la esquina y la del
centro debe estar apagada

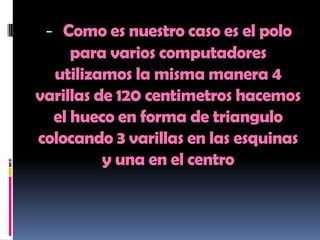

7. - Como es nuestro caso es el polo
para varios computadores
utilizamos la misma manera 4
varillas de 120 centimetros hacemos
el hueco en forma de triangulo
colocando 3 varillas en las esquinas
y una en el centro
8.

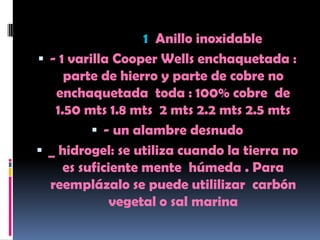

9. 1 Anillo inoxidable
- 1 varilla Cooper Wells enchaquetada :
parte de hierro y parte de cobre no
enchaquetada toda : 100% cobre de
1.50 mts 1.8 mts 2 mts 2.2 mts 2.5 mts
- un alambre desnudo
_ hidrogel: se utiliza cuando la tierra no
es suficiente mente húmeda . Para
reemplázalo se puede utililizar carbón
vegetal o sal marina

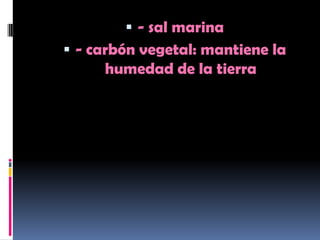

10. - sal marina
- carbón vegetal: mantiene la
humedad de la tierra
11.

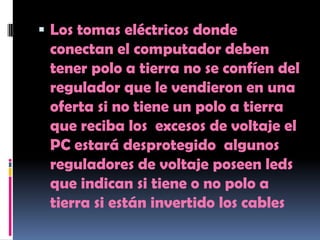

12. Los tomas eléctricos donde
conectan el computador deben
tener polo a tierra no se confíen del
regulador que le vendieron en una
oferta si no tiene un polo a tierra
que reciba los excesos de voltaje el
PC estará desprotegido algunos
reguladores de voltaje poseen leds
que indican si tiene o no polo a
tierra si están invertido los cables

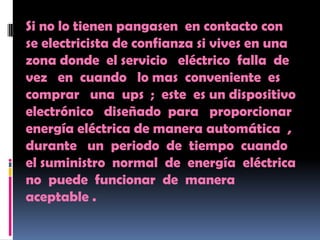

13. Si no lo tienen pangasen en contacto con
se electricista de confianza si vives en una
zona donde el servicio eléctrico falla de
vez en cuando lo mas conveniente es
comprar una ups ; este es un dispositivo
electrónico diseñado para proporcionar
energía eléctrica de manera automática ,
durante un periodo de tiempo cuando
el suministro normal de energía eléctrica
no puede funcionar de manera
aceptable .
14.

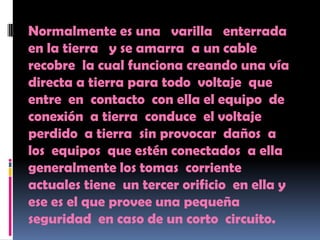

15. Normalmente es una varilla enterrada
en la tierra y se amarra a un cable
recobre la cual funciona creando una vía
directa a tierra para todo voltaje que
entre en contacto con ella el equipo de
conexión a tierra conduce el voltaje
perdido a tierra sin provocar daños a
los equipos que estén conectados a ella
generalmente los tomas corriente
actuales tiene un tercer orificio en ella y
ese es el que provee una pequeña
seguridad en caso de un corto circuito.
