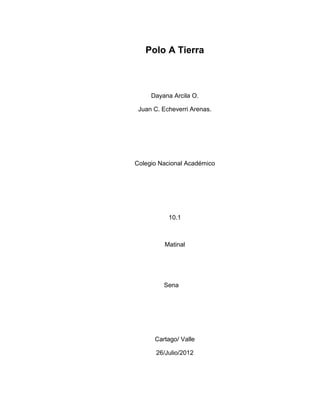

1. Polo A Tierra
Dayana Arcila O.
Juan C. Echeverri Arenas.
Colegio Nacional Académico
10.1
Matinal
Sena
Cartago/ Valle
26/Julio/2012

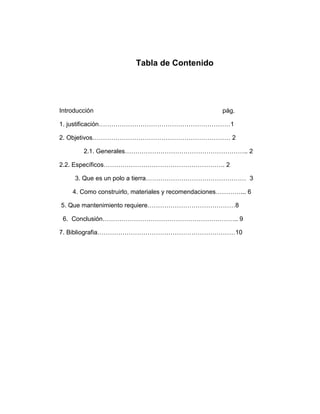

2. Tabla de Contenido
Introducción pág.
1. justificación………………………………………………………1
2. Objetivos………………………………………………………… 2
2.1. Generales………………………………………………….. 2
2.2. Específicos…………………………………………………. 2
3. Que es un polo a tierra………………………………………… 3
4. Como construirlo, materiales y recomendaciones…………... 6
5. Que mantenimiento requiere……………………………………8
6. Conclusión……………………………………………………….. 9
7. Bibliografia…………………………………………………………10

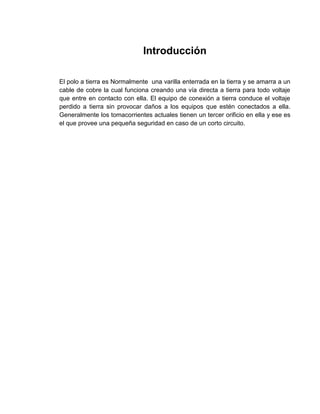

3. Introducción
El polo a tierra es Normalmente una varilla enterrada en la tierra y se amarra a un
cable de cobre la cual funciona creando una vía directa a tierra para todo voltaje
que entre en contacto con ella. El equipo de conexión a tierra conduce el voltaje
perdido a tierra sin provocar daños a los equipos que estén conectados a ella.
Generalmente los tomacorrientes actuales tienen un tercer orificio en ella y ese es
el que provee una pequeña seguridad en caso de un corto circuito.

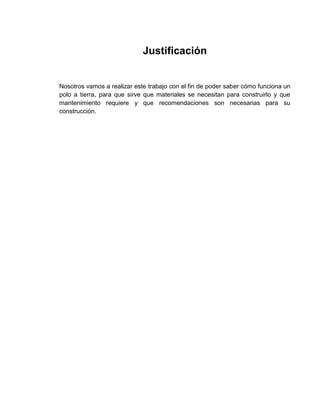

4. Justificación
Nosotros vamos a realizar este trabajo con el fin de poder saber cómo funciona un
polo a tierra, para que sirve que materiales se necesitan para construirlo y que
mantenimiento requiere y que recomendaciones son necesarias para su
construcción.

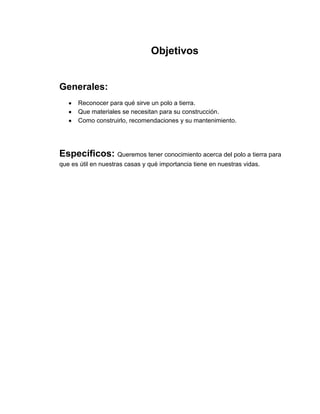

5. Objetivos
Generales:
Reconocer para qué sirve un polo a tierra.
Que materiales se necesitan para su construcción.
Como construirlo, recomendaciones y su mantenimiento.
Específicos: Queremos tener conocimiento acerca del polo a tierra para
que es útil en nuestras casas y qué importancia tiene en nuestras vidas.

6. ¿QUE ES UN POLO A TIERRA?
Es un circuito que se hace para evitar choques eléctricos, picos de voltaje y
corriente de fuga que pueden perjudicar el correcto funcionamiento de un equipo,
de igual manera previene el choque eléctrico a usuarios por malas conexiones o
cable sueltos y también es conocido como CIRCUITO DE PROTEXION.
Se emplea en las instalaciones eléctricas para evitar el paso de corriente al
usuario por un fallo del aislamiento de los conductores activos.
La puesta a tierra es una unión de todos los elementos metálicos que, mediante
cables de sección suficiente entre las partes de una instalación y un conjunto de
electrodos, permite la desviación de corrientes de falta o de las descargas de tipo
atmosférico, y consigue que no se pueda dar una diferencia de potencial peligrosa
en los edificios, instalaciones y superficie próxima al terreno.

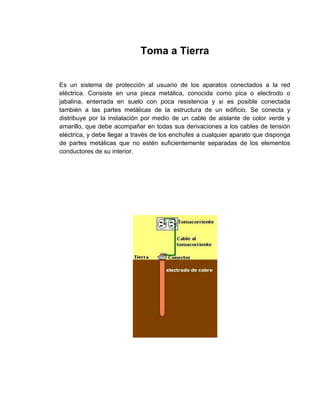

7. Toma a Tierra
Es un sistema de protección al usuario de los aparatos conectados a la red
eléctrica. Consiste en una pieza metálica, conocida como pica o electrodo o
jabalina, enterrada en suelo con poca resistencia y si es posible conectada
también a las partes metálicas de la estructura de un edificio. Se conecta y
distribuye por la instalación por medio de un cable de aislante de color verde y
amarillo, que debe acompañar en todas sus derivaciones a los cables de tensión
eléctrica, y debe llegar a través de los enchufes a cualquier aparato que disponga
de partes metálicas que no estén suficientemente separadas de los elementos
conductores de su interior.

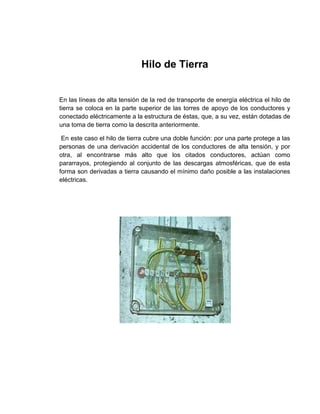

8. Hilo de Tierra
En las líneas de alta tensión de la red de transporte de energía eléctrica el hilo de
tierra se coloca en la parte superior de las torres de apoyo de los conductores y
conectado eléctricamente a la estructura de éstas, que, a su vez, están dotadas de
una toma de tierra como la descrita anteriormente.
En este caso el hilo de tierra cubre una doble función: por una parte protege a las
personas de una derivación accidental de los conductores de alta tensión, y por
otra, al encontrarse más alto que los citados conductores, actúan como
pararrayos, protegiendo al conjunto de las descargas atmosféricas, que de esta
forma son derivadas a tierra causando el mínimo daño posible a las instalaciones
eléctricas.

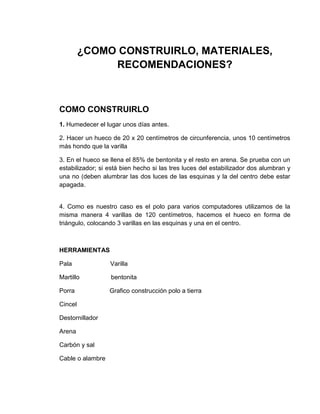

9. ¿COMO CONSTRUIRLO, MATERIALES,
RECOMENDACIONES?
COMO CONSTRUIRLO
1. Humedecer el lugar unos días antes.
2. Hacer un hueco de 20 x 20 centímetros de circunferencia, unos 10 centímetros
más hondo que la varilla
3. En el hueco se llena el 85% de bentonita y el resto en arena. Se prueba con un
estabilizador; si está bien hecho si las tres luces del estabilizador dos alumbran y
una no (deben alumbrar las dos luces de las esquinas y la del centro debe estar
apagada.
4. Como es nuestro caso es el polo para varios computadores utilizamos de la
misma manera 4 varillas de 120 centímetros, hacemos el hueco en forma de
triángulo, colocando 3 varillas en las esquinas y una en el centro.
HERRAMIENTAS
Pala Varilla
Martillo bentonita
Porra Grafico construcción polo a tierra
Cincel
Destornillador
Arena
Carbón y sal
Cable o alambre

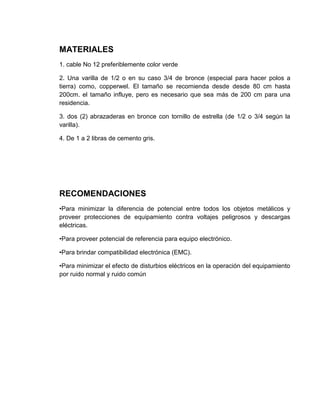

10. MATERIALES
1. cable No 12 preferiblemente color verde
2. Una varilla de 1/2 o en su caso 3/4 de bronce (especial para hacer polos a
tierra) como, copperwel. El tamaño se recomienda desde desde 80 cm hasta
200cm. el tamaño influye, pero es necesario que sea más de 200 cm para una
residencia.
3. dos (2) abrazaderas en bronce con tornillo de estrella (de 1/2 o 3/4 según la
varilla).
4. De 1 a 2 libras de cemento gris.
RECOMENDACIONES
•Para minimizar la diferencia de potencial entre todos los objetos metálicos y
proveer protecciones de equipamiento contra voltajes peligrosos y descargas
eléctricas.
•Para proveer potencial de referencia para equipo electrónico.
•Para brindar compatibilidad electrónica (EMC).
•Para minimizar el efecto de disturbios eléctricos en la operación del equipamiento
por ruido normal y ruido común

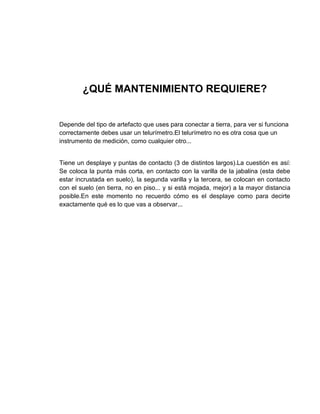

11. ¿QUÉ MANTENIMIENTO REQUIERE?
Depende del tipo de artefacto que uses para conectar a tierra, para ver si funciona
correctamente debes usar un telurímetro.El telurímetro no es otra cosa que un
instrumento de medición, como cualquier otro...
Tiene un desplaye y puntas de contacto (3 de distintos largos).La cuestión es así:
Se coloca la punta más corta, en contacto con la varilla de la jabalina (esta debe
estar incrustada en suelo), la segunda varilla y la tercera, se colocan en contacto
con el suelo (en tierra, no en piso... y si está mojada, mejor) a la mayor distancia
posible.En este momento no recuerdo cómo es el desplaye como para decirte
exactamente qué es lo que vas a observar...

12. Conclusión
Podemos concluir que el polo a tierra es muy necesario para nuestras casas
porque Es un sistema de protección al usuario de los aparatos conectados a la red
eléctrica.

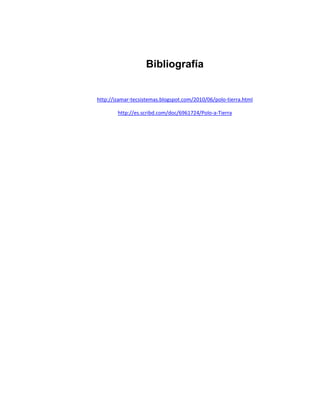

13. Bibliografía
http://izamar-tecsistemas.blogspot.com/2010/06/polo-tierra.html
http://es.scribd.com/doc/6961724/Polo-a-Tierra
