El documento describe la evolución de los microprocesadores de Intel y AMD desde el Pentium III hasta el AMD Athlon 64 y Sempron, incluyendo características como arquitectura, frecuencia, sockets y versiones. Se detalla la transición de 32 a 64 bits y el cambio de sockets como Socket A, Socket 754 y Socket AM2.

2. El Pentium III es un microprocesador de arquitectura i686 fabricado por Intel ; el cual es una modificación del Pentium Pro . Fue lanzado el 26 de febrero de 1999 . Las primeras versiones eran muy similares al Pentium II , siendo la diferencia más importante la introducción de las instrucciones SSE . Al igual que con el Pentium II, existía una versión Celeron de bajo presupuesto y una versión Xeon para quienes necesitaban de gran poder de cómputo. Esta línea ha sido eventualmente reemplazada por el Pentium 4 , aunque la línea Pentium M , para equipos portátiles, esta basada en el Pentium III. Existen tres versiones de Pentium III: Katmai, Coppermine y Tualatin.

3. El Pentium 4 es un microprocesador de séptima generación basado en la arquitectura x86 y fabricado por Intel . Es el primer microprocesador con un diseño completamente nuevo desde el Pentium Pro de 1995. El Pentium 4 original, denominado Willamette, trabajaba a 1,4 y 1,5 GHz; y fue lanzado en noviembre de 2000 . Para la sorpresa de la industria informática, el Pentium 4 no mejoró el viejo diseño P6 según las dos tradicionales formas para medir el rendimiento: velocidad en el proceso de enteros u operaciones de coma flotante. La estrategia de Intel fue sacrificar el rendimiento de cada ciclo para obtener a cambio mayor cantidad de ciclos por segundo y una mejora en las instrucciones SSE . Al igual que la Pentium II y la Pentium III, el Pentium 4 se comercializa en una versión para equipos de bajo presupuesto ( Celeron ), y una orientada a servidores de gama alta ( Xeon ).

4. El Pentium M representa un cambio radical para Intel , ya que no es una versión de bajo consumo del Pentium 4 , sino una versión fuertemente modificada del diseño del Pentium III (que a su vez es una modificación del Pentium Pro ). Está optimizado para un consumo de potencia eficiente, una característica vital para ampliar la duración de la batería de las computadoras portátiles. Funciona con un consumo medio muy bajo y desprende mucho menos calor que los procesadores de ordenadores de sobremesa, el Pentium M funciona a una frecuencia de reloj más baja que los procesadores Pentium 4 normales, pero con un rendimiento similar (por ejemplo un Pentium M con velocidad de reloj de 1,73 GHz normalmente puede igualar el rendimiento de un Pentium 4 a 3,2 GHz . [1] Los procesadores Intel Pentium M forman parte integral de la plataforma Intel Centrino .

5. Los procesadores eran truxas Pentium D fueron introducidos por Intel en el Spring 2005 Intel Developer Forum . Un chip Pentium D consiste básicamente en 2 procesadores Pentium 4 metidos en un solo encapsulado (2 nucleos Prescott para el core Smithfield y 2 nucleos Cedar Mill para el core Presler) y comunicados a traves del FSB , (en otras palabras es un dual core no monolítico) con un proceso de fabricación inicialmente de 90 nm y en su segunda generación de 65 nm . El nombre en clave del Pentium D antes de su lanzamiento era "Smithfield". Hubo un rumor que decía que estos chips incluían una tecnología DRM (Digital rights management) para hacer posible un sistema de protección anticopia de la mano de Microsoft, lo cual Intel desmintió, si bien aclarando que algunos de sus chipsets si tenían dicha tecnología, pero no en la dimensión que se había planteado.

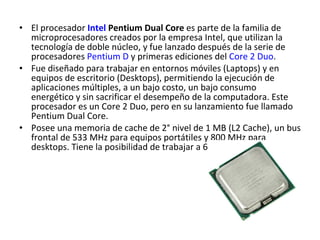

6. El procesador Intel Pentium Dual Core es parte de la familia de microprocesadores creados por la empresa Intel, que utilizan la tecnología de doble núcleo, y fue lanzado después de la serie de procesadores Pentium D y primeras ediciones del Core 2 Duo . Fue diseñado para trabajar en entornos móviles (Laptops) y en equipos de escritorio (Desktops), permitiendo la ejecución de aplicaciones múltiples, a un bajo costo, un bajo consumo energético y sin sacrificar el desempeño de la computadora. Este procesador es un Core 2 Duo, pero en su lanzamiento fue llamado Pentium Dual Core. Posee una memoria de cache de 2° nivel de 1 MB (L2 Cache), un bus frontal de 533 MHz para equipos portátiles y 800 MHz para desktops. Tiene la posibilidad de trabajar a 64 bits.

7. La marca Core 2 designa a la gama de CPUs comerciales de Intel de 64 bits con doble núcleo y las CPUs 2x2 de cuádruple núcleo MCM [1] (módulo multi chip) con el sistema de instrucción x86-64, basada en la micro arquitectura de núcleo de Intel, derivada del procesador de plataforma portátil de 32-bit de doble núcleo Yonah (Nota: el microchip del Yonah abarcó dos núcleos interconectados, cada uno similar al del Pentium M). Los módulos multi chip (mcm) de CPU de cuádruple núcleo tienen dos dobles núcleos idénticos separados (CPUs) -cerca el uno del otro- en un paquete mcm de cuádruple núcleo. El Core 2 releva a la marca de fábrica Pentium a un mercado de baja gama y reunificó a los portátiles y las líneas de CPU de sobremesa, que habían sido divididas por las marcas Pentium 4 , Pentium D y Pentium M .

8. Microprocesador AMD 29000 El nombre AMD 29000 , a menudo simplemente 29k , hace referencia a una popular familia de microprocesadores y microcontroladores RISC de 32 bits de Advanced Micro Devices . Durante un tiempo fueron los chips RISC más populares del mercado, ampliamente usados en impresoras láser de varios fabricantes. A finales de 1995 AMD cesó las tareas de desarrollo de los 29k al ser transferido el equipo de diseño a la división de PC's de la compañía. Los pocos ingenieros que siguieron en la división de sistemas integrados de AMD fueron adscritos al desarrollo de procesadores integrados derivados del 80186. La mayoría de los recursos de AMD fueron concentrados en sus clones de alto rendimiento de la arquitectura x86, sirviéndose de ciertas ideas y partes individuales de las últimas tres versiones de los 29k para fabricar el AMD K5

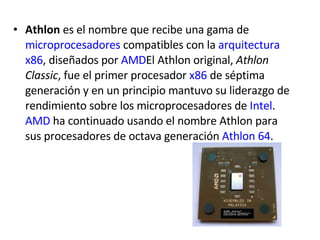

9. Athlon es el nombre que recibe una gama de microprocesadores compatibles con la arquitectura x86 , diseñados por AMD El Athlon original, Athlon Classic , fue el primer procesador x86 de séptima generación y en un principio mantuvo su liderazgo de rendimiento sobre los microprocesadores de Intel . AMD ha continuado usando el nombre Athlon para sus procesadores de octava generación Athlon 64 .

10. El AMD Athlon 64 es un microprocesador x86 de octava generación que implementa el conjunto de instrucciones AMD64 , que fueron introducidas con el procesador Opteron . Por primera vez en la historia de la informática, el conjunto de instrucciones x86 no ha sido ampliado por Intel . De hecho Intel ha usado este mismo conjunto de instrucciones para sus posteriores procesadores, como el Xeon Nocona . Intel llama a su implementación Extended Memory Technology -Tecnología de Memoria Extendida- ( EM64T ), y es completamente compatible con la arquitectura AMD64. La arquitectura AMD64 parece que será la arquitectura informática dominante de la generación de 64 bits, al contrario que alternativas como la arquitectura IA-64 de Intel. El Athlon 64 viene en tres zócalos para CPU : Uno tiene 754 patillas, otro 939 patillas y el restante 940. El de menor patillaje soporta un solo canal de memoria. El socket 939 tiene soporte para memoria en configuración Dual Channel , del tipo RAM DDR . A mediados del año 2006 se introdujo el socket AM2 , de 940 pines, conllevando la implementación de memorias DDR2 en plataformas Atlhon 64

11. El Sempron es un microprocesador de bajo coste con arquitectura X86 fabricado por AMD . El AMD Sempron reemplaza al procesador Duron , siendo su principal competidor el procesador Celeron de Intel . Las primeras versiones fueron lanzadas al mercado en agosto de 2004 . Las versiones iniciales de este procesador estaban basadas en el núcleo Thoroughbred/Thorton del Athlon XP , con una caché de segundo nivel de 256 KB y un bus de 333 MHz (FSB 166 MHz ). Su índice de prestaciones relativas ( PR ) se situaba entre 2400+ y 2800+ dependiendo del modelo, aunque el índice no es calculado de la misma forma que para los Athlon XP, siendo los Sempron algo más lentos a mismo índice de prestaciones relativas. Posteriormente el Sempron se basó en el núcleo Barton del Athlon XP. Esta versión tenía un índice de prestaciones relativas de 3000+ y poseía una caché de segundo nivel de 512 KB. Las versiones del Sempron basadas en el Athlon XP se puede emplear en placas base con zócalo de procesador Socket A . En el transcurso de tiempo en que se agotaron las versiones basadas en los núcleos Barton y Thoroughbred/Thorton , estas fueron reemplazadas con una variante del núcleo del Athlon 64 llamada Paris , que no implementa el conjunto de instrucciones AMD64 , pero sí el controlador de memoria, con una caché de segundo nivel de 256 KB. Estas versiones del Sempron se puede emplear en placas base con zócalo de procesador Socket 754 . Actualmente también se comercializan procesadores Sempron con el conjunto de instrucciones AMD64 activado, basadas en el núcleo Palermo , que incorpora soporte parcial para instrucciones SSE3, y puede venir con una caché de segundo nivel de 128 o 256 KB, dependiendo de sus prestaciones relativas, que tienen tope en el modelo 3800+ dentro del nuevo zócalo AM2 .

12. Socket con 478 pines. Quizás el más conocido de todos, es identificable, además de por su reducido tamaño, por su característico sistema de anclaje del disipador. Soporta una amplísima gama de procesadores Intel de 32 bits, tanto Celeron como P4. Junto con el socket 370 es el que más tiempo ha estado en uso. De hecho todavía se utiliza y sigue habiendo procesadores a la venta para el (aunque solo de la gama Celeron).

13. Socket de 604 pines, con un FSB de 400, 533, 667 y 800Mhz. Se trata de un socket desarrollado exclusivamente para los procesadores de la gama Xeon (procesadores para servidores). Es muy frecuente que se trate de placas duales (es decir, con dos procesadores).

14. Socket con 775 contactos (LGA). Por primera vez se sustituye el sistema de pines (macho en el procesador y hembra en el socket) por el de contactos, bastante menos delicado que el anterior. Es el tipo de socket que Intel utiliza en la actualidad. Soporta toda la gama Intel de procesadores de 64 bits (Intel 64), tanto de un solo núcleo como de doble núcleo y los novísimos Quad de cuatro núcleos.

15. Basado en el socket 7 de Intel, se desarrolló para soportar un mayor índice de ciclos de reloj, así como para poder usar el nuevo puerto AGP Es el primer socket desarrollado exclusivamente para procesadores AMD. Procesadores soportados: AMD K6-2 y K6-3

16. Socket de 462 pines, entre 1.1v y 2.05v. Bus de 100Mhz, 133Mhz, 166Mhz y 200Mhz (correspondientes a un FSB de 200, 266, 333 y 400 con bus de doble velocidad DDR). Socket muy utilizado por AMD, soportaba una gran variedad de procesadores Los procesadores que soporta son: AMD Duron (800 MHz - 1800 MHz), AMD Sempron (2000+ - 3000+), AMD Athlon (650 MHz - 1400 MHz) y AMD Athlon XP (1500+ - 3200+). Fue la primera plataforma que soportó un procesador de más de 1Ghz.

17. Socket con 754 pines, entre 0.80v y 1.55v, con un bus de 200Mhz y FSB de 800, soportando HyperTransport. Soporta módulos de memoria DDR, que es gestionada directamente por el procesador. Sustituyó al socket A, a fin de agilizar el tráfico de datos y dar soporte a los nuevos procesadores AMD de 64 bits reales (AMD64), conocidos también como AMD K8 . A partir de este socket se abandonan las sujecciones del disipador directamente al socket, sustituyéndose estas por una estructora adosada a la placa base, como se puede observar en la imagen del socket AM2. Soporta procesadores AMD Sempron (2500+ - 3000+) y AMD Athlon 64 (2800+ - 3700+).

18. Socket de 940 pines, entre 0.80v y 1.55v, con un bus de 200Mhz y FSB de 800 y 1Ghz, soportando HyperTransport. Soporta módulos de memoria DDR, que es gestionada directamente por el procesador. Este socket fue desarrollado para los procesadores AMD Opteron (para servidores) y para los primeros AMD 64 FX (los primeros dual core de alto rendimiento

19. Socket de 939 pines, entre 0.80v y 1.55v, con un bus de 200Mhz y FSB de 800 llegando a los 2Ghz, soportando HyperTransport. Soporta módulos de memoria DDR, que es gestionada directamente por el procesador. Este socket soporta una amplia gama de procesadores, incluyendo ya toda la gama de procesadores de doble núcleo. La gama de procesadores soportados es la siguiente: AMD Sempron (a partir del 3000+), AMD Opteron (serie 1xxx), AMD 64, AMD 64 FX (FX 60) y AMD 64 X2. Este socket está siendo sustituido (al igual que los procesadores que soporta) por el nuevo socket AM2.

20. Socket de 940 pines, entre 0.80v y 1.55v, con un bus de 200Mhz y FSB de 800 llegando a los 2Ghz, soportando HyperTransport. Soporta módulos de memoria DDR2, que es gestionada directamente por el procesador. Su rendimiento es similar al de los equipos basados en socket 939 (con procesadores AMD 64 con núcleo Venice y a igualdad de velocidad de reloj), pero están diseñados para los módulos de memoria DDR2, teniendo además un consumo sensiblemente inferior. Los procesadores soportados son: AMD Sempron (núcleo Manila, 3000+ en adelante), AMD 64 (núcleo Orleans, 3500+ en adelante), AMD 64 X2 (núcleo Windsor, 3800+ en adelante) y AMD 64 FX (núcleo Windsor, FX-62 en adelante).

21. Socket de 1207 contactos (LGA). Se trata de un socket desarrollado por AMD para la nueva generación de AMD Opteron (series 2000 (doble núcleo) y 8000 (de cuatro núcleos)) y FX (FX-7x) Quad (de cuatro núcleos). Al igual que el socket 775 de Intel es del tipo LGA, es decir, con contactos tipo bola en el socket y lisos en el procesador
