1. Republica Bolivariana de Venezuela
Ministerio del Poder Popular para la Educación Superior
Instituto Universitario Politécnico “Santiago Mariño”
DIAGRAMA DE FLUJO
BACHILLER:
Martinez Cortez, Víctor Manuel
TUTOR:
ING. Castillo, José Alejandro

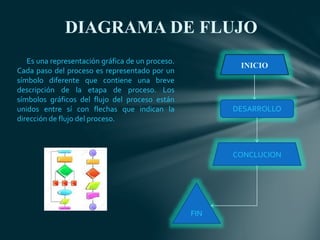

2. DIAGRAMA DE FLUJO
Es una representación gráfica de un proceso.
Cada paso del proceso es representado por un
símbolo diferente que contiene una breve
descripción de la etapa de proceso. Los
símbolos gráficos del flujo del proceso están
unidos entre sí con flechas que indican la
dirección de flujo del proceso.
INICIO
DESARROLLO
CONCLUCION
FIN

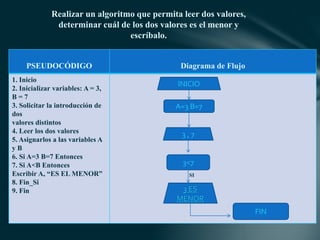

3. Realizar un algoritmo que permita leer dos valores,
determinar cuál de los dos valores es el menor y
escríbalo.
PSEUDOCÓDIGO Diagrama de Flujo
1. Inicio
2. Inicializar variables: A = 3,
B = 7
3. Solicitar la introducción de
dos
valores distintos
4. Leer los dos valores
5. Asignarlos a las variables A
y B
6. Si A=3 B=7 Entonces
7. Si A<B Entonces
Escribir A, “ES EL MENOR”
8. Fin_Si
9. Fin
INICIO
A=3 B=7
3 , 7
3<7
3 ES
MENOR
FIN
SI

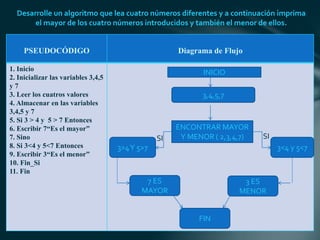

4. PSEUDOCÓDIGO Diagrama de Flujo
1. Inicio
2. Inicializar las variables 3,4,5
y 7
3. Leer los cuatros valores
4. Almacenar en las variables
3,4,5 y 7
5. Si 3 > 4 y 5 > 7 Entonces
6. Escribir 7“Es el mayor”
7. Sino
8. Si 3<4 y 5<7 Entonces
9. Escribir 3“Es el menor”
10. Fin_Si
11. Fin
Desarrolle un algoritmo que lea cuatro números diferentes y a continuación imprima
el mayor de los cuatro números introducidos y también el menor de ellos.
INICIO
3,4,5,7
ENCONTRAR MAYOR
Y MENOR ( 2,3,4,7)
3>4Y 5>7 3<4 y 5<7
SI SI
7 ES
MAYOR
3 ES
MENOR
FIN

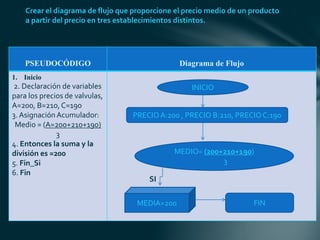

5. Crear el diagrama de flujo que proporcione el precio medio de un producto
a partir del precio en tres establecimientos distintos.
PSEUDOCÓDIGO Diagrama de Flujo
1. Inicio
2. Declaración de variables
para los precios de valvulas,
A=200, B=210, C=190
3. AsignaciónAcumulador:
Medio = (A=200+210+190)
3
4. Entonces la suma y la
división es =200
5. Fin_Si
6. Fin
INICIO
PRECIOA:200 , PRECIO B:210, PRECIOC:190
MEDIO= (200+210+190)
3
MEDIA=200
SI
FIN

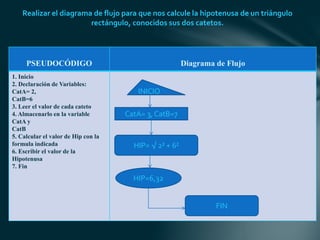

6. PSEUDOCÓDIGO Diagrama de Flujo
1. Inicio
2. Declaración de Variables:
CatA= 2,
CatB=6
3. Leer el valor de cada cateto
4. Almacenarlo en la variable
CatA y
CatB
5. Calcular el valor de Hip con la
formula indicada
6. Escribir el valor de la
Hipotenusa
7. Fin
Realizar el diagrama de flujo para que nos calcule la hipotenusa de un triángulo
rectángulo, conocidos sus dos catetos.
INICIO
CatA= 3, CatB=7
HIP= √ 2² + 6²
HIP=6,32
FIN

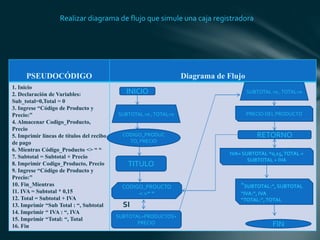

7. PSEUDOCÓDIGO Diagrama de Flujo
1. Inicio
2. Declaración de Variables:
Sub_total=0,Total = 0
3. Ingrese “Código de Producto y
Precio:”
4. Almacenar Codigo_Producto,
Precio
5. Imprimir líneas de títulos del recibo
de pago
6. Mientras Código_Producto <> “ “
7. Subtotal = Subtotal + Precio
8. Imprimir Codigo_Producto, Precio
9. Ingrese “Código de Producto y
Precio:”
10. Fin_Mientras
11. IVA = Subtotal * 0,15
12. Total = Subtotal + IVA
13. Imprimir “Sub Total : “, Subtotal
14. Imprimir “ IVA : “, IVA
15. Imprimir “Total: “, Total
16. Fin
Realizar diagrama de flujo que simule una caja registradora
INICIO
SUBTOTAL =0 ,TOTAL=0
CODIGO_PRODUC
TO, PRECIO
TITULO
CODIGO_PROUCTO
< >” ”
SUBTOTAL=PRODUCTOS+
PRECIO
SI
SUBTOTAL =0 ,TOTAL=0
PRECIO DEL PRODUCTO
RETORNO
IVA= SUBTOTAL *0,15,TOTAL =
SUBTOTAL + IVA
“SUBTOTAL:”, SUBTOTAL
“IVA:”, IVA
“TOTAL:”,TOTAL
FIN
