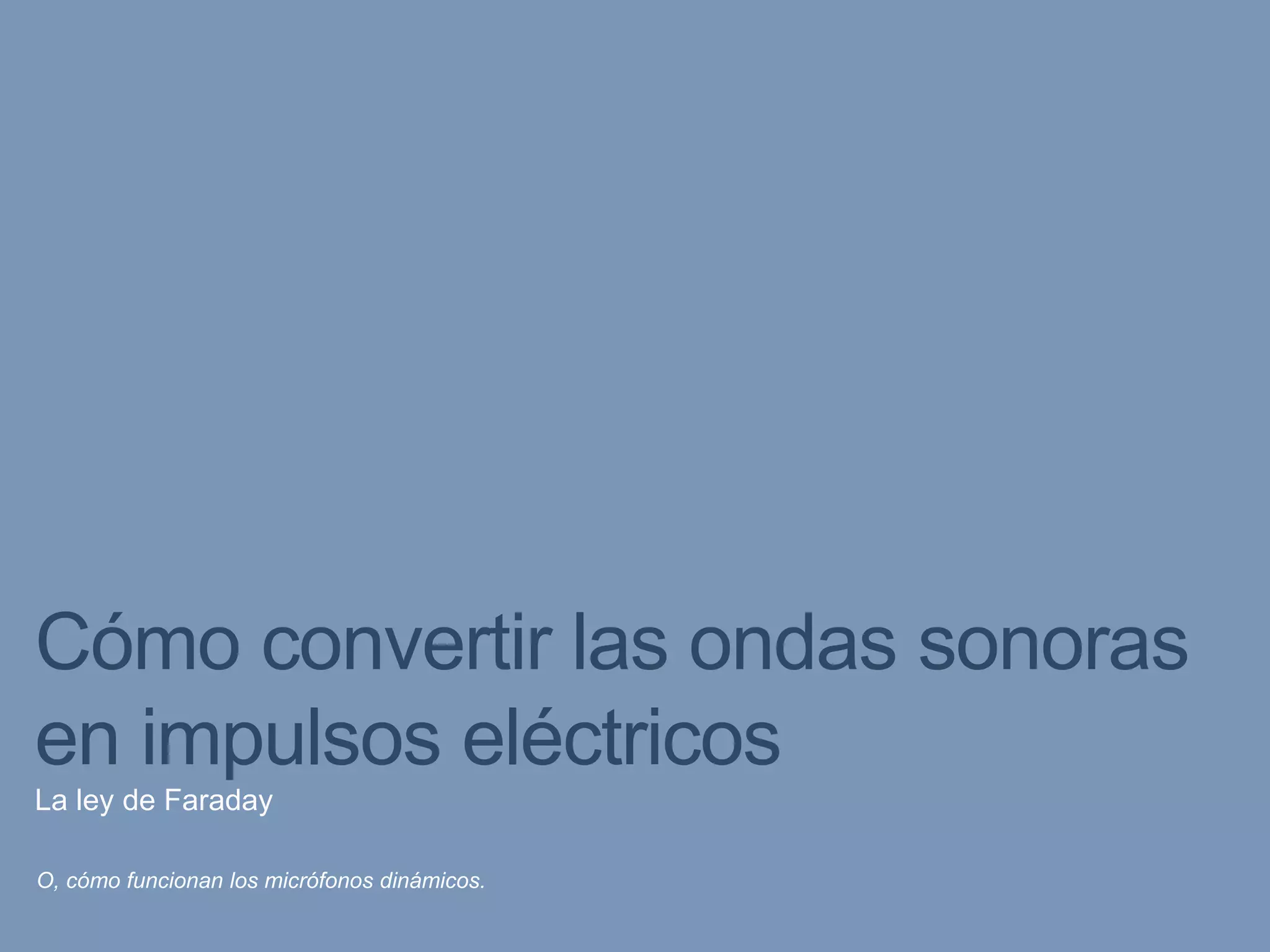

1. O, cómo funcionan los micrófonos dinámicos.
Cómo convertir las ondas sonoras
en impulsos eléctricos
La ley de Faraday

2. 01
Experimento
Colocamos una bobina (que no es más
que un alambre enrollado) e intercalamos
entre sus extremos un miliamperímetro
(es decir, un medidor capaz de excitarse
con impulsos muy débiles).
A continuación introduciremos un imán a
través de la bobina. A medida que el
imán avanza en el interior de la bobina, el
miliamperímetro marca una señal.

3. 01
Experimento
Al dejar el imán quieto en el interior de la
bobina el medidor marca 0. Al sacar el
imán se produce una corriente de signo
inverso.

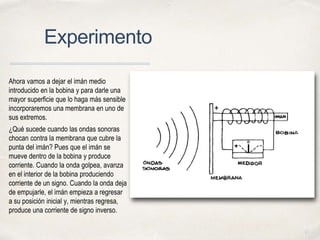

4. 01
Experimento
Ahora vamos a dejar el imán medio
introducido en la bobina y para darle una
mayor superficie que lo haga más sensible
incorporaremos una membrana en uno de
sus extremos.
¿Qué sucede cuando las ondas sonoras
chocan contra la membrana que cubre la
punta del imán? Pues que el imán se
mueve dentro de la bobina y produce
corriente. Cuando la onda golpea, avanza
en el interior de la bobina produciendo
corriente de un signo. Cuando la onda deja
de empujarle, el imán empieza a regresar
a su posición inicial y, mientras regresa,
produce una corriente de signo inverso.

5. 01
Experimento
Si seguimos con el experimento , pero
ahora uniendo la membrana a la bobina y
haciendo que sea ésta la que se
desplace dentro del imán, el resultado
final no variará, y sin embargo, hemos
liberado a la membrana del peso del
imán.

6. enero 2015
Lenguaje y Tecnología Audiovisual
Escuela de ARTE de Pamplona
