Este documento describe el solenoide y el toroide, dispositivos electromagnéticos que generan campos magnéticos. Un solenoide consiste en espiras paralelas que crean un campo uniforme, mientras que un toroide es un solenoide doblado en forma de anillo cuyo campo se confina al interior. La intensidad del campo de ambos depende de parámetros como la corriente, el número de espiras y la permeabilidad magnética.

1. EL SOLENOIDE Y TOROIDE
• Curso: Electromagnetismo
• Docente:
Ing. Edgar Rimarachín Valderrama
Alumnos:
• Esqueche Chafloque, Norby
• Gonzales Salazar, María Patricia
• Vargas Villanueva, Juan Jhair
• Zamora Miranda, Víctor Evert

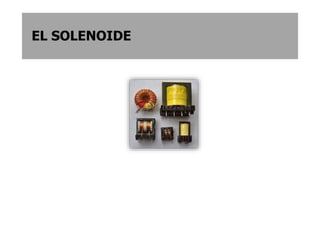

2. EL SOLENOIDE

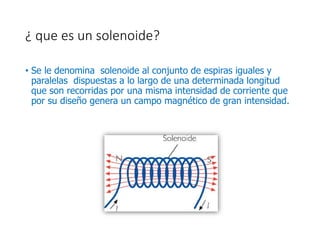

3. ¿ que es un solenoide?
• Se le denomina solenoide al conjunto de espiras iguales y
paralelas dispuestas a lo largo de una determinada longitud
que son recorridas por una misma intensidad de corriente que
por su diseño genera un campo magnético de gran intensidad.

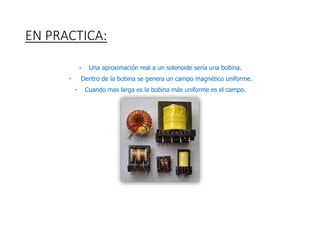

4. EN PRACTICA:
• Una aproximación real a un solenoide sería una bobina.
• Dentro de la bobina se genera un campo magnético uniforme.
• Cuando mas larga es la bobina más uniforme es el campo.

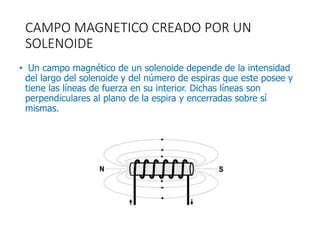

5. CAMPO MAGNETICO CREADO POR UN
SOLENOIDE
• Un campo magnético de un solenoide depende de la intensidad
del largo del solenoide y del número de espiras que este posee y
tiene las líneas de fuerza en su interior. Dichas líneas son
perpendiculares al plano de la espira y encerradas sobre sí
mismas.

6. Fórmula para calcular campo magnético
• LEYENDA
• B: campo magnético del centro del solenoide
• µ: permeabilidad magnética. (permeabilidad magnética del vacío: µ 0 = 4 π x
10 -7 T.m/A)
• N: número de espiras del solenoide.
• I: corriente que circula.
• L: longitud total del solenoide.
Campo Magnético= permeabilidad x densidad de vueltas x corriente

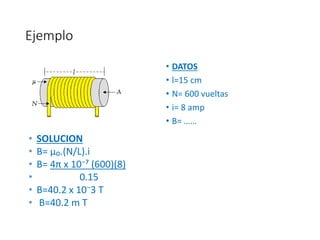

7. Ejemplo
• DATOS
• l=15 cm
• N= 600 vueltas
• i= 8 amp
• B= ……
• SOLUCION
• B= µ₀.(N/L).i
• B= 4π x 10⁻⁷ (600)(8)
• 0.15
• B=40.2 x 10⁻3 T
• B=40.2 m T

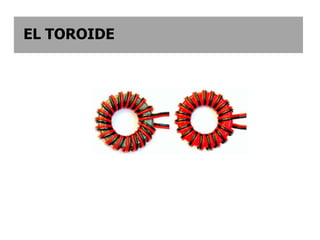

8. EL TOROIDE

9. ¿ QUE ES UN TOROIDE?
“Un Toroide es un
solenoide de N
vueltas doblado
circularmente y de
tal manera que se
unen sus
extremos”Fig. 2 Diferentes Modelos de Toroides

10. CAMPO MAGNETICO DE UN TOROIDE
• Un toroide tiene un campo magnético en el interior de sí mismo que forma una serie de círculos
concéntricos, fuera de él el campo es nula.
• La fuerza de este campo magnético depende el número de espiras que el toroide tiene en su
cuerpo.
Fórmula:
Fig. 3 Campo Magnético del Toroide
Leyenda:
Campo Magnético= permeabilidad x densidad de vueltas x corriente
B: inducción magnética en la línea axial del toroide
µ: permeabilidad magnética. (permeabilidad del vacío: µ₀ = 4 π x 10 -7 T.m/A)
N: número de espiras del toroide
I: corriente que circula.
Lm: 2π.Rm

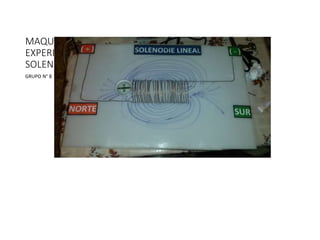

11. MAQUETA
EXPERIMENTAL DE UN
SOLENOIDE
GRUPO N° 8

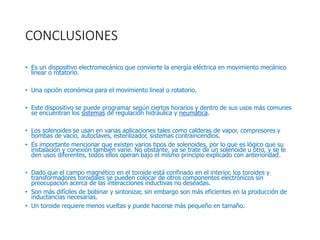

12. CONCLUSIONES
• Es un dispositivo electromecánico que convierte la energía eléctrica en movimiento mecánico
linear o rotatorio.
• Una opción económica para el movimiento lineal o rotatorio.
• Este dispositivo se puede programar según ciertos horarios y dentro de sus usos más comunes
se encuentran los sistemas de regulación hidráulica y neumática.
• Los solenoides se usan en varias aplicaciones tales como calderas de vapor, compresores y
bombas de vacío, autoclaves, esterilizador, sistemas contraincendios.
• Es importante mencionar que existen varios tipos de solenoides, por lo que es lógico que su
instalación y conexión también varíe. No obstante, ya se trate de un solenoide u otro, y se le
den usos diferentes, todos ellos operan bajo el mismo principio explicado con anterioridad.
• Dado que el campo magnético en el toroide está confinado en el interior, los toroides y
transformadores toroidales se pueden colocar de otros componentes electrónicos sin
preocupación acerca de las interacciones inductivas no deseadas.
• Son más difíciles de bobinar y sintonizar, sin embargo son más eficientes en la producción de
inductancias necesarias.
• Un toroide requiere menos vueltas y puede hacerse más pequeño en tamaño.
