Los monitores LCD son indispensables para usar computadoras porque ocupan menos espacio, consumen menos energía y son más cómodos para la vista que los monitores CRT. Además, la tecnología LCD se usa no solo en monitores sino también en dispositivos portátiles como teléfonos y cámaras. Existen diferentes tipos de LCD como TN, GH y STN.

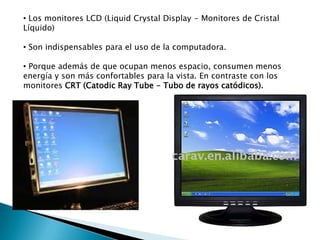

4. • Los monitores LCD (Liquid Crystal Display - Monitores de Cristal
Líquido)
• Son indispensables para el uso de la computadora.
• Porque además de que ocupan menos espacio, consumen menos
energía y son más confortables para la vista. En contraste con los
monitores CRT (Catodic Ray Tube - Tubo de rayos catódicos).

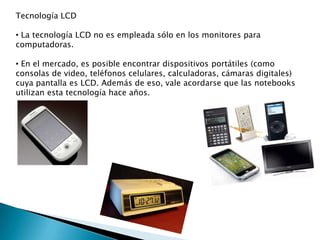

5. Tecnología LCD
• La tecnología LCD no es empleada sólo en los monitores para
computadoras.
• En el mercado, es posible encontrar dispositivos portátiles (como
consolas de video, teléfonos celulares, calculadoras, cámaras digitales)
cuya pantalla es LCD. Además de eso, vale acordarse que las notebooks
utilizan esta tecnología hace años.

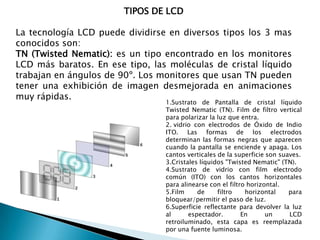

6. TIPOS DE LCD
La tecnología LCD puede dividirse en diversos tipos los 3 mas
conocidos son:
TN (Twisted Nematic): es un tipo encontrado en los monitores
LCD más baratos. En ese tipo, las moléculas de cristal líquido
trabajan en ángulos de 90º. Los monitores que usan TN pueden
tener una exhibición de imagen desmejorada en animaciones
muy rápidas.
1.Sustrato de Pantalla de cristal líquido
Twisted Nematic (TN). Film de filtro vertical
para polarizar la luz que entra.
2. vidrio con electrodos de Óxido de Indio
ITO. Las formas de los electrodos
determinan las formas negras que aparecen
cuando la pantalla se enciende y apaga. Los
cantos verticales de la superficie son suaves.
3.Cristales líquidos "Twisted Nematic" (TN).
4.Sustrato de vidrio con film electrodo
común (ITO) con los cantos horizontales
para alinearse con el filtro horizontal.
5.Film
de
filtro
horizontal
para
bloquear/permitir el paso de luz.
6.Superficie reflectante para devolver la luz
al
espectador.
En
un
LCD
retroiluminado, esta capa es reemplazada
por una fuente luminosa.

7. GH (Guest Host): el GH es una
especie
de
pigmento
contenido en el cristal líquido
que absorbe la luz. Ese
proceso ocurre de acuerdo al
nivel del campo eléctrico
aplicado. Con esto, es posible
trabajar con varios colores.
STN
(Super
Twisted
Nematic): es una evolución
del standard TN, capaz de
trabajar con imágenes que
cambian
de
estado
rápidamente. Además de
eso, sus moléculas tienen
movimientos
mejorados, haciendo que
el usuario consiga ver la
imagen
del
monitor
satisfactoriamente
en
ángulos muchas veces
superiores a 160º.

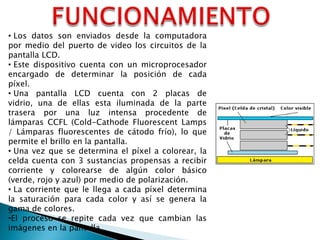

8. • Los datos son enviados desde la computadora
por medio del puerto de video los circuitos de la
pantalla LCD.
• Este dispositivo cuenta con un microprocesador
encargado de determinar la posición de cada
píxel.
• Una pantalla LCD cuenta con 2 placas de
vidrio, una de ellas esta iluminada de la parte
trasera por una luz intensa procedente de
lámparas CCFL (Cold-Cathode Fluorescent Lamps
/ Lámparas fluorescentes de cátodo frío), lo que
permite el brillo en la pantalla.
• Una vez que se determina el píxel a colorear, la
celda cuenta con 3 sustancias propensas a recibir
corriente y colorearse de algún color básico
(verde, rojo y azul) por medio de polarización.
• La corriente que le llega a cada píxel determina
la saturación para cada color y así se genera la
gama de colores.
•El proceso se repite cada vez que cambian las
imágenes en la pantalla.

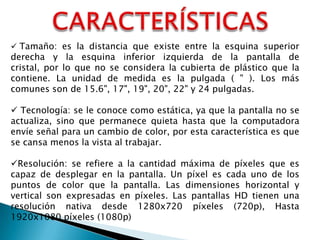

9.  Tamaño: es la distancia que existe entre la esquina superior
derecha y la esquina inferior izquierda de la pantalla de
cristal, por lo que no se considera la cubierta de plástico que la
contiene. La unidad de medida es la pulgada ( " ). Los más
comunes son de 15.6", 17", 19", 20", 22" y 24 pulgadas.
 Tecnología: se le conoce como estática, ya que la pantalla no se
actualiza, sino que permanece quieta hasta que la computadora
envíe señal para un cambio de color, por esta característica es que
se cansa menos la vista al trabajar.
Resolución: se refiere a la cantidad máxima de píxeles que es
capaz de desplegar en la pantalla. Un píxel es cada uno de los
puntos de color que la pantalla. Las dimensiones horizontal y
vertical son expresadas en píxeles. Las pantallas HD tienen una
resolución nativa desde 1280x720 píxeles (720p), Hasta
1920x1080 píxeles (1080p)

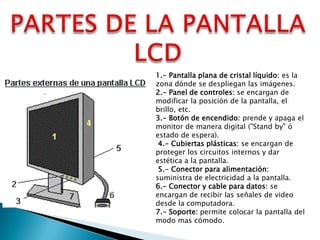

10. 1.- Pantalla plana de cristal líquido: es la
zona dónde se despliegan las imágenes.
2.- Panel de controles: se encargan de
modificar la posición de la pantalla, el
brillo, etc.
3.- Botón de encendido: prende y apaga el
monitor de manera digital ("Stand by" ó
estado de espera).
4.- Cubiertas plásticas: se encargan de
proteger los circuitos internos y dar
estética a la pantalla.
5.- Conector para alimentación:
suministra de electricidad a la pantalla.
6.- Conector y cable para datos: se
encargan de recibir las señales de video
desde la computadora.
7.- Soporte: permite colocar la pantalla del
modo mas cómodo.

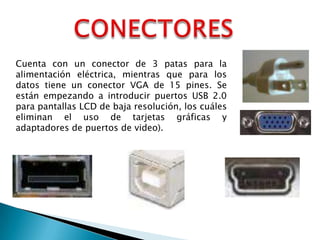

11. Cuenta con un conector de 3 patas para la
alimentación eléctrica, mientras que para los
datos tiene un conector VGA de 15 pines. Se
están empezando a introducir puertos USB 2.0
para pantallas LCD de baja resolución, los cuáles
eliminan el uso de tarjetas gráficas y
adaptadores de puertos de video).

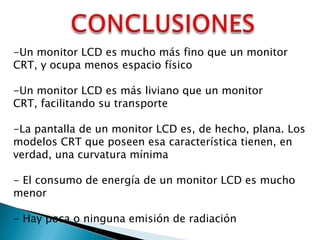

13. -Un monitor LCD es mucho más fino que un monitor
CRT, y ocupa menos espacio físico
-Un monitor LCD es más liviano que un monitor
CRT, facilitando su transporte
-La pantalla de un monitor LCD es, de hecho, plana. Los
modelos CRT que poseen esa característica tienen, en
verdad, una curvatura mínima
- El consumo de energía de un monitor LCD es mucho
menor
- Hay poca o ninguna emisión de radiación

14. -Los monitores LCD tienen más limitación en el uso de
distintas resoluciones
-El ángulo de visión de un monitor LCD es más
limitado. Sin embargo, esto sólo ocurre en modelos
antiguos o de menor calidad. Los modelos actuales
trabajan con ángulos mayores
- Monitores TFT-LCD pueden tener píxeles que no
funcionan
(los
llamados
"dead
pixels").
Sin
embargo, eso es cada vez menos frecuente
