El documento describe la evolución de los diferentes tipos de monitores desde los primeros monitores monocromáticos MDA hasta los avanzados monitores LED y flexibles de hoy en día. Explica las características y funciones de monitores como CGA, VGA, SVGA, CRT, LCD, plasma, LED y más recientes como flexibles y de tinta electrónica.

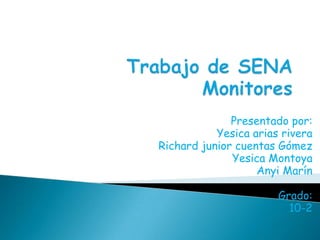

1. Trabajo de SENA MonitoresPresentado por:Yesica arias rivera Richard junior cuentas GómezYesica MontoyaAnyi MarínGrado:10-2

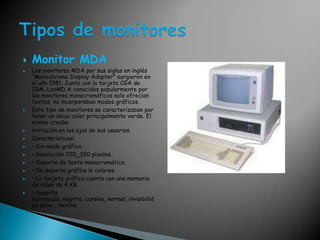

2. Monitor MDALos monitores MDA por sus siglas en inglés “MonochromeDisplayAdapter” surgieron en el año 1981. Junto con la tarjeta CGA de IBM. LosMD A conocidos popularmente por los monitores monocromáticos solo ofrecían textos, no incorporaban modos gráficos. Este tipo de monitores se caracterizaban por tener un único color principalmente verde. El mismo creaba irritación en los ojos de sus usuarios. Características: • Sin modo gráfico. • Resolución 720_350 píxeles. • Soporte de texto monocromático. • No soporta gráfico ni colores. • La tarjeta gráfica cuenta con una memoria de vídeo de 4 KB. • Soporta subrayado, negrita, cursiva, normal, invisibilidad para textos.Tipos de monitores

3. Los monitoresCGA por sus siglas en inglés “Color GraphicsAdapter” o “Adaptador de Gráficos en Color” en español. Este tipo de monitores fueron comercializados a partir del año 1981, cuando se desarrollo la primera tarjeta gráfica conjuntamente con un estándar de IBM. A pesar del lanzamiento de este nuevo monitor los compradores de PC seguían optando por los monitores MDA, ambos fueron lanzados al mercado en el mismo año existiendo competencia entre ellos. CGA fue el primero en contener sistema gráfico a color. Características: • Resoluciones 160_200, 320×200, 640×200 píxeles. • Soporte de gráfico a color. • Diseñado principalmente para juegos de computadoras. • La tarjeta gráfica contenía 16 KB de memoria de vídeo. Monitor CGA

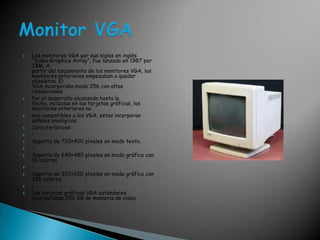

4. Los monitores VGA por sus siglas en inglés “Video GraphicsArray”, fue lanzado en 1987 por IBM. Apartir del lanzamiento de los monitores VGA, los monitores anteriores empezaban a quedar obsoletos. ElVGA incorporaba modo 256 con altas resolucionesPor el desarrollo alcanzado hasta la fecha, incluidas en las tarjetas gráficas, los monitores anteriores no son compatibles a los VGA, estos incorporan señales analógicas. Características: • Soporte de 720×400 píxeles en modo texto. • Soporte de 640×480 píxeles en modo gráfico con 16 colores. • Soporte de 320×200 píxeles en modo gráfico con 256 colores. • Las tarjetas gráficas VGA estándares incorporaban 256 KB de memoria de vídeo. Monitor VGA

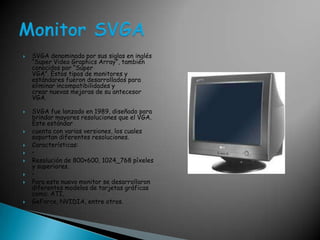

5. SVGA denominado por sus siglas en inglés “Super Video GraphicsArray”, también conocidos por “SúperVGA”. Estos tipos de monitores y estándares fueron desarrollados para eliminar incompatibilidades ycrear nuevas mejoras de su antecesor VGA.SVGA fue lanzado en 1989, diseñado para brindar mayores resoluciones que el VGA. Este estándar cuenta con varias versiones, los cuales soportan diferentes resoluciones. Características: • Resolución de 800×600, 1024_768 píxeles y superiores. • Para este nuevo monitor se desarrollaron diferentes modelos de tarjetas gráficas como: ATI, GeForce, NVIDIA, entre otros. Monitor SVGA

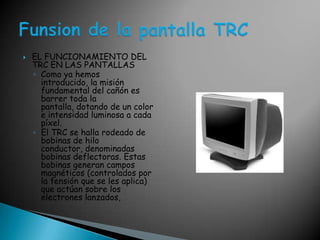

6. EL FUNCIONAMIENTO DEL TRC EN LAS PANTALLAS Como ya hemos introducido, la misión fundamental del cañón es barrer toda la pantalla, dotando de un color e intensidad luminosa a cada píxel. El TRC se halla rodeado de bobinas de hilo conductor, denominadas bobinas deflectoras. Estas bobinas generan campos magnéticos (controlados por la tensión que se les aplica) que actúan sobre los electrones lanzados, Funsion de la pantalla TRC

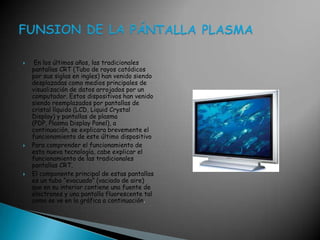

7. En los últimos años, las tradicionales pantallas CRT (Tubo de rayos catódicos por sus siglas en ingles) han venido siendo desplazadas como medios principales de visualización de datos arrojados por un computador. Estos dispositivos han venido siendo reemplazados por pantallas de cristal líquido (LCD, LiquidCrystalDisplay) y pantallas de plasma (PDP, Plasma Display Panel), a continuación, se explicara brevemente el funcionamiento de este último dispositivo Para comprender el funcionamiento de esta nueva tecnología, cabe explicar el funcionamiento de las tradicionales pantallas CRT. El componente principal de estas pantallas es un tubo “evacuado” (vaciado de aire) que en su interior contiene una fuente de electrones y una pantalla fluorescente tal como se ve en la gráfica a continuación. FUNSION DE LA PÁNTALLA PLASMA

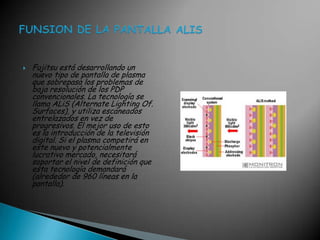

8. Fujitsu está desarrollando un nuevo tipo de pantalla de plasma que sobrepasa los problemas de baja resolución de los PDP convencionales. La tecnología se llama ALiS (AlternateLighting Of. Surfaces), y utiliza escaneados entrelazados en vez de progresivos. El mejor uso de esto es la introducción de la televisión digital. Si el plasma competirá en este nuevo y potencialmente lucrativo mercado, necesitará soportar el nivel de definición que esta tecnología demandará (alrededor de 960 líneas en la pantalla).FUNSION DE LA PANTALLA ALIS

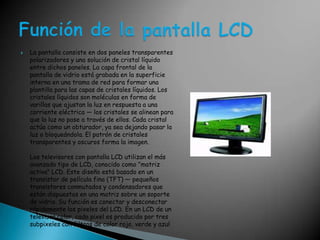

9. La pantalla consiste en dos paneles transparentes polarizadores y una solución de cristal líquido entre dichos paneles. La capa frontal de la pantalla de vidrio está grabada en la superficie interna en una trama de red para formar una plantilla para las capas de cristales líquidos. Los cristales líquidos son moléculas en forma de varillas que ajustan la luz en respuesta a una corriente eléctrica — los cristales se alinean para que la luz no pase a través de ellos. Cada cristal actúa como un obturador, ya sea dejando pasar la luz o bloqueándola. El patrón de cristales transparentes y oscuros forma la imagen. Los televisores con pantalla LCD utilizan el más avanzado tipo de LCD, conocido como "matriz activa" LCD. Este diseño está basado en un transistor de película fina (TFT) — pequeños transistores conmutados y condensadores que están dispuestos en una matriz sobre un soporte de vidrio. Su función es conectar y desconectar rápidamente los pixeles del LCD. En un LCD de un televisor color, cada pixel es producido por tres subpixeles con filtros de color rojo, verde y azulFunción de la pantalla LCD

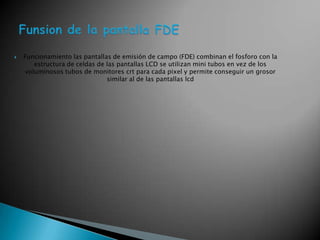

10. Funsion de la pantalla FDEFuncionamiento las pantallas de emisión de campo (FDE) combinan el fosforo con la estructura de celdas de las pantallas LCD se utilizan mini tubos en vez de los voluminosos tubos de monitores crt para cada pixel y permite conseguir un grosor similar al de las pantallas lcd

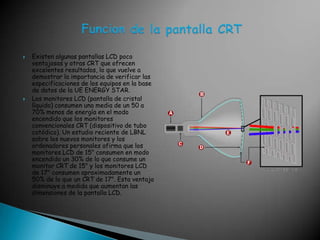

11. Existen algunas pantallas LCD poco ventajosas y otras CRT que ofrecen excelentes resultados, lo que vuelve a demostrar la importancia de verificar las especificaciones de los equipos en la base de datos de la UE ENERGY STAR. Los monitores LCD (pantalla de cristal líquido) consumen una media de un 50 a 70% menos de energía en el modo encendido que los monitores convencionales CRT (dispositivo de tubo catódico). Un estudio reciente de LBNL sobre los nuevos monitores y los ordenadores personales afirma que los monitores LCD de 15" consumen en modo encendido un 30% de lo que consume un monitor CRT de 15" y los monitores LCD de 17" consumen aproximadamente un 50% de lo que un CRT de 17". Esta ventaja disminuye a medida que aumentan las dimensiones de la pantalla LCD. Funcion de la pantalla CRT

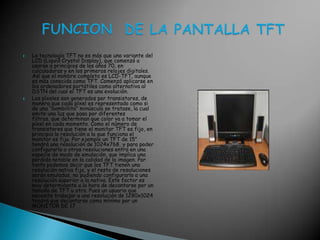

12. La tecnología TFT no es más que una variante del LCD (LiquidCrystalDisplay), que comenzó a usarse a principios de los años 70, en calculadoras y en los primeros relojes digitales. Así que el nombre completo es LCD-TFT, aunque es más conocida como TFT. Comenzó aplicarse en los ordenadores portátiles como alternativa al DSTN del cual el TFT es una evolución.Los píxeles son generados por transistores, de manera que cada píxel es representado como si de una “bombillita” minúscula se tratase, la cual emite una luz que pasa por diferentes filtros, que determinan que color va a tomar el píxel en cada momento. Como el número de transistores que tiene el monitor TFT es fijo, en principio la resolución a la que funciona el monitor es fija. Por ejemplo un TFT de 15" tendrá una resolución de 1024x768, y para poder configurarlo a otras resoluciones entra en una especie de modo de emulación, que implica una pérdida notable en la calidad de la imagen. Por tanto podemos decir que los TFT tienen una resolución nativa fija, y el resto de resoluciones serán emuladas, no pudiendo configurarlo a una resolución superior a la nativa. Este factor es muy determinante a la hora de decantarse por un tamaño de TFT u otro. Pues un usuario que necesite trabajar a una resolución de 1280x1024 tendrá que decantarse como mínimo por un MONITOR DE 17FUNCION DE LA PANTALLA TFT

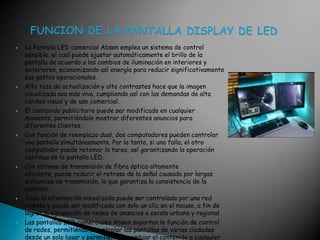

13. La Pantalla LED comercial Absen emplea un sistema de control sensible, el cual puede ajustar automáticamente el brillo de la pantalla de acuerdo a los cambios de iluminación en interiores y exteriores, economizando así energía para reducir significativamente sus gastos operacionales.Alta taza de actualización y alto contrastes hace que la imagen visualizada sea más viva, cumpliendo así con las demandas de alta calidad visual y de uso comercial.El contenido publicitario puede ser modificado en cualquier momento, permitiéndole mostrar diferentes anuncios para diferentes clientes.Con función de reemplazo dual, dos computadores pueden controlar una pantalla simultáneamente. Por lo tanto, si uno falla, el otro computador puede retomar la tarea, así garantizando la operación continua de la pantalla LED.Con sistema de transmisión de fibra óptica altamente eficiente, puede reducir el retraso de la señal causado por largas distancias de transmisión, lo que garantiza la consistencia de la pantalla.Toda la información visualizada puede ser controlada por una red remota y puede ser modificada con solo un clic en el mouse, a fin de lograr la agrupación de redes de anuncios a escala urbana y regional.Las pantallas LED comerciales Absen soportan la función de control de redes, permitiéndole controlar las pantallas de varias ciudades desde un solo lugar y permitiéndole cambiar el contenido a cualquier momentoFUNCION DE LA PANTALLA DISPLAY DE LED

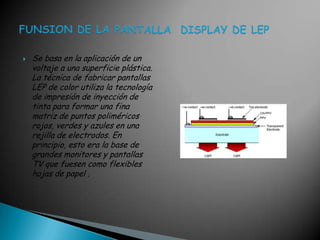

14. Se basa en la aplicación de un voltaje a una superficie plástica. La técnica de fabricar pantallas LEP de color utiliza la tecnología de impresión de inyección de tinta para formar una fina matriz de puntos poliméricos rojos, verdes y azules en una rejilla de electrodos. En principio, esto era la base de grandes monitores y pantallas TV que fuesen como flexibles hojas de papel .FUNSION DE LA PANTALLA DISPLAY DE LEP

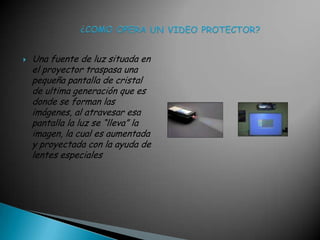

15. Una fuente de luz situada en el proyector traspasa una pequeña pantalla de cristal de ultima generación que es donde se forman las imágenes, al atravesar esa pantalla la luz se “lleva” la imagen, la cual es aumentada y proyectada con la ayuda de lentes especiales ¿COMO OPERA UN VIDEO PROTECTOR?Una fuente de luz situada en el proyector traspasa una pequeña pantalla de cristal de ultima generación que es donde se forman las imágenes, al atravesar esa pantalla la luz se “lleva” la imagen, la cual es aumentada y proyectada con la ayuda de lentes e speciales

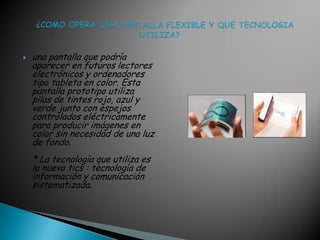

16. una pantalla que podría aparecer en futuros lectores electrónicos y ordenadores tipo tableta en color. Esta pantalla prototipo utiliza pilas de tintes rojo, azul y verde junto con espejos controlados eléctricamente para producir imágenes en color sin necesidad de una luz de fondo.* La tecnología que utiliza es la nueva tics : tecnología de información y comunicación sistematizada. ¿COMO OPERA UNA PANTALLA FLEXIBLE Y QUE TECNOLOGIA UTILIZA?
