Tipos de extintores según el agente extintor Extintor de Agua: fuego clase A. Extintores de Polvo ABC: fuegos clase A, B y clase C. De CO2: principalmente fuego clase B, también A y C. Agua pulverizada: fuego clase A y B. Extintor tipo K: espuma con aditivo AFFF: fuegos de clase A, B y F (o K).

1. 1
Uso, manejo y selección de
extintores
(Manejo de Incendios)

2. 2

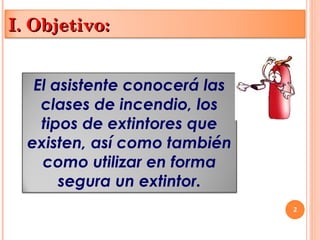

I. Objetivo:
I. Objetivo:
El asistente conocerá las
clases de incendio, los
tipos de extintores que
existen, así como también
como utilizar en forma
segura un extintor.

3. 3

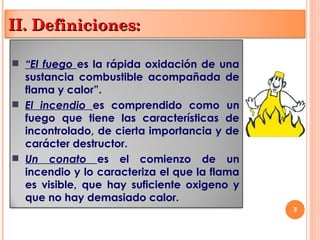

 “El fuego es la rápida oxidación de una
sustancia combustible acompañada de
flama y calor”.
 El incendio es comprendido como un
fuego que tiene las características de
incontrolado, de cierta importancia y de
carácter destructor.
 Un conato es el comienzo de un
incendio y lo caracteriza el que la flama
es visible, que hay suficiente oxigeno y
que no hay demasiado calor.
II. Definiciones:
II. Definiciones:

4. 4

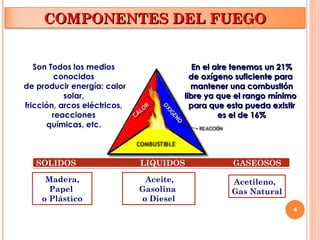

COMPONENTES DEL FUEGO
COMPONENTES DEL FUEGO
En el aire tenemos un 21%
En el aire tenemos un 21%
de oxígeno suficiente para
de oxígeno suficiente para
mantener una combustión
mantener una combustión
libre ya que el rango mínimo
libre ya que el rango mínimo
para que esta pueda existir
para que esta pueda existir
es el de 16%
es el de 16%
Son Todos los medios
conocidos
de producir energía: calor
solar,
fricción, arcos eléctricos,
reacciones
químicas, etc.
Madera,
Papel
o Plástico
Aceite,
Gasolina
o Diesel
Acetileno,
Gas Natural
SOLIDOS LIQUIDOS GASEOSOS

5. 5

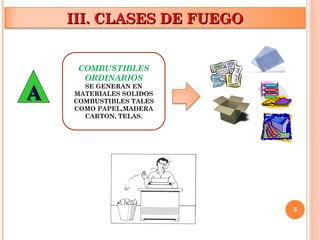

III. CLASES DE FUEGO
III. CLASES DE FUEGO
A
A
COMBUSTIBLES
ORDINARIOS
SE GENERAN EN
MATERIALES SOLIDOS
COMBUSTIBLES TALES
COMO PAPEL,MADERA
CARTON, TELAS.

6. 6

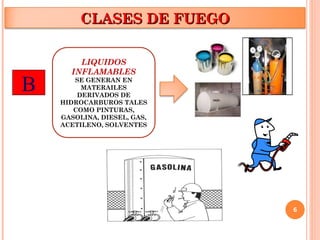

CLASES DE FUEGO
CLASES DE FUEGO
LIQUIDOS
INFLAMABLES
SE GENERAN EN
MATERAILES
DERIVADOS DE
HIDROCARBUROS TALES
COMO PINTURAS,
GASOLINA, DIESEL, GAS,
ACETILENO, SOLVENTES
B

7. 7

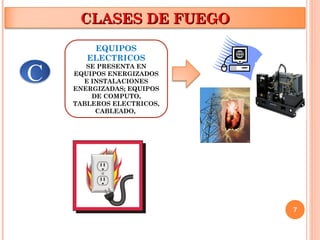

CLASES DE FUEGO
CLASES DE FUEGO
EQUIPOS
ELECTRICOS
SE PRESENTA EN
EQUIPOS ENERGIZADOS
E INSTALACIONES
ENERGIZADAS; EQUIPOS
DE COMPUTO,
TABLEROS ELECTRICOS,
CABLEADO,
C

8. 8
CLASES DE FUEGO
CLASES DE FUEGO
METALES
SON ORIGINADOS EN
METALES
COMBUSTIBLES COMO
MAGNESIO,POTASIO,
SODIO, ALUMINIO EN
POLVO
D
K
K GRASAS VEGETALES Y
ANIMALES
SON FUEGOS EN GRASAS
Y ACEITES DE COCINAR
TALES COMO MANTECAS
VEGETALES Y ANIMALES

9. 9

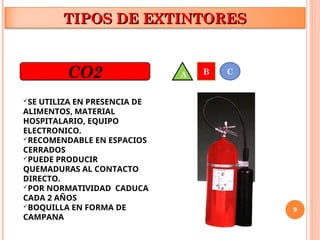

TIPOS DE EXTINTORES
TIPOS DE EXTINTORES
CO2
SE UTILIZA EN PRESENCIA DE
ALIMENTOS, MATERIAL
HOSPITALARIO, EQUIPO
ELECTRONICO.
RECOMENDABLE EN ESPACIOS
CERRADOS
PUEDE PRODUCIR
QUEMADURAS AL CONTACTO
DIRECTO.
POR NORMATIVIDAD CADUCA
CADA 2 AÑOS
BOQUILLA EN FORMA DE
CAMPANA
B C
A

10. 10

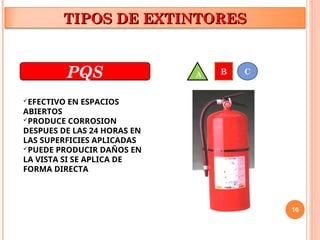

TIPOS DE EXTINTORES
TIPOS DE EXTINTORES
PQS B C
A
EFECTIVO EN ESPACIOS
ABIERTOS
PRODUCE CORROSION
DESPUES DE LAS 24 HORAS EN
LAS SUPERFICIES APLICADAS
PUEDE PRODUCIR DAÑOS EN
LA VISTA SI SE APLICA DE
FORMA DIRECTA

11. 11

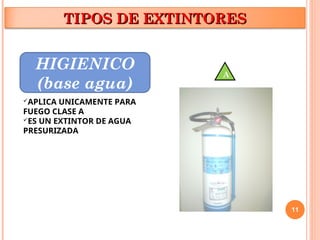

TIPOS DE EXTINTORES
TIPOS DE EXTINTORES
HIGIENICO
(base agua)
A
APLICA UNICAMENTE PARA
FUEGO CLASE A
ES UN EXTINTOR DE AGUA
PRESURIZADA

12. 12

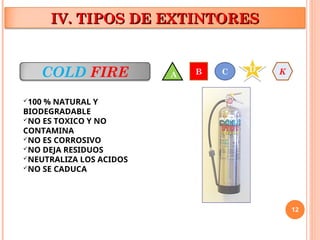

IV. TIPOS DE EXTINTORES
IV. TIPOS DE EXTINTORES
COLD FIRE
100 % NATURAL Y
BIODEGRADABLE
NO ES TOXICO Y NO
CONTAMINA
NO ES CORROSIVO
NO DEJA RESIDUOS
NEUTRALIZA LOS ACIDOS
NO SE CADUCA
A B C D K

13. 13

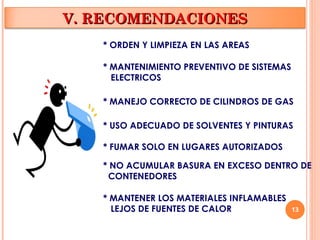

* ORDEN Y LIMPIEZA EN LAS AREAS
* MANTENIMIENTO PREVENTIVO DE SISTEMAS
ELECTRICOS
* MANEJO CORRECTO DE CILINDROS DE GAS
* USO ADECUADO DE SOLVENTES Y PINTURAS
* FUMAR SOLO EN LUGARES AUTORIZADOS
* NO ACUMULAR BASURA EN EXCESO DENTRO DE
CONTENEDORES
* MANTENER LOS MATERIALES INFLAMABLES
LEJOS DE FUENTES DE CALOR
V. RECOMENDACIONES
V. RECOMENDACIONES

14. 14

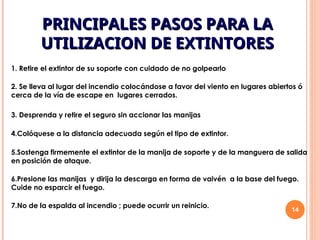

PRINCIPALES PASOS PARA LA
PRINCIPALES PASOS PARA LA
UTILIZACION DE EXTINTORES
UTILIZACION DE EXTINTORES
1. Retire el extintor de su soporte con cuidado de no golpearlo
4.Colóquese a la distancia adecuada según el tipo de extintor.
2. Se lleva al lugar del incendio colocándose a favor del viento en lugares abiertos ó
cerca de la vía de escape en lugares cerrados.
3. Desprenda y retire el seguro sin accionar las manijas
6.Presione las manijas y dirija la descarga en forma de vaivén a la base del fuego.
Cuide no esparcir el fuego.
5.Sostenga firmemente el extintor de la manija de soporte y de la manguera de salida
en posición de ataque.
7.No de la espalda al incendio ; puede ocurrir un reinicio.

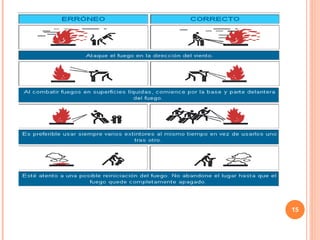

15. 15

16. 16

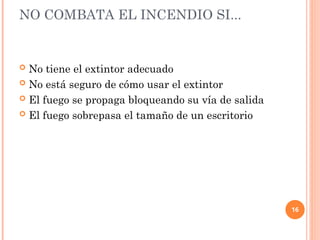

NO COMBATA EL INCENDIO SI...
 No tiene el extintor adecuado
 No está seguro de cómo usar el extintor
 El fuego se propaga bloqueando su vía de salida
 El fuego sobrepasa el tamaño de un escritorio

17. 17

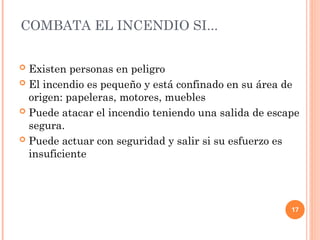

 Existen personas en peligro
 El incendio es pequeño y está confinado en su área de
origen: papeleras, motores, muebles
 Puede atacar el incendio teniendo una salida de escape
segura.
 Puede actuar con seguridad y salir si su esfuerzo es
insuficiente
COMBATA EL INCENDIO SI...

18. 18

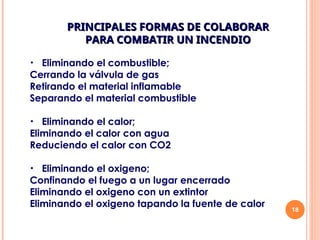

PRINCIPALES FORMAS DE COLABORAR
PRINCIPALES FORMAS DE COLABORAR
PARA COMBATIR UN INCENDIO
PARA COMBATIR UN INCENDIO
• Eliminando el combustible;
Cerrando la válvula de gas
Retirando el material inflamable
Separando el material combustible
• Eliminando el calor;
Eliminando el calor con agua
Reduciendo el calor con CO2
• Eliminando el oxigeno;
Confinando el fuego a un lugar encerrado
Eliminando el oxigeno con un extintor
Eliminando el oxigeno tapando la fuente de calor

19. 19
• R-Rescate
Rescatar a todas las personas en peligro
• A- Alarme
Alarmar a todo el personal del incendio
• C- Confine
Encerrar el fuego y el humo
• E – Extinga
Extinguir utilizando el extintor cuando en fuego esta
comenzando
PR0CEDIMIENTO CONTRA INCENDIOS
PR0CEDIMIENTO CONTRA INCENDIOS
R-A-C-E
R-A-C-E

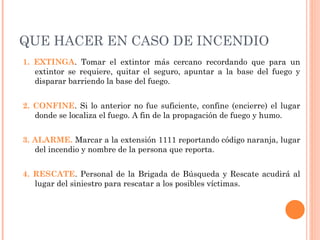

20. QUE HACER EN CASO DE INCENDIO
1. EXTINGA. Tomar el extintor más cercano recordando que para un
extintor se requiere, quitar el seguro, apuntar a la base del fuego y
disparar barriendo la base del fuego.
2. CONFINE. Si lo anterior no fue suficiente, confine (encierre) el lugar
donde se localiza el fuego. A fin de la propagación de fuego y humo.
3. ALARME. Marcar a la extensión 1111 reportando código naranja, lugar
del incendio y nombre de la persona que reporta.
4. RESCATE. Personal de la Brigada de Búsqueda y Rescate acudirá al
lugar del siniestro para rescatar a los posibles víctimas.

21. ¿QUÉ HACER EN CASO DE QUE SE ACTIVE LA CLAVE DE EVACUACIÓN Y/O LA
ALARMA CONTRA INCENDIO?
1. Guarde todas las cosas de valor, reúnase en el punto de reunión
interno de su área.
2. Siga las instrucciones de su líder de evacuación para dirigirse al
punto de reunión más cercano.
3. En caso de que este solo en su área siga los señalamiento para
propósito de evacuación.
4. En caso de haber humo en el área salga “gateando” recuerde que a
nivel de piso siempre hay aire que se puede respirar para salir del
área siniestrada.
5. Si tiene asignación con personal de la empresa, guie a los empelados
por una ruta de evacuación segura.
6. Personal de búsqueda y rescate apoyara para sacar personal
PLAN DE MANEJO DE INCENDIOS (FMS 7)

22. 22
