1. Producción de Bienes y Servicios
Orientación Informática
Los Componentes
Internos de la PC y
sus conexiones...

2. Desensamblado de la PC
Manual del
Debes tener a mano: Motherboard
Destornillador Phillips
Y una PC con la que
puedas experimentar

3. Abrimos el Gabinete
PASO 1
Quitamos los
tornillos que sujetan
la cubierta de chapa
que cubre al
gabinete

4. PASO 2 Desconectando el CD ROM
Desconectamos
estos cables
tirando de ellos
hacia atrás

5. PASO 3 y 4 Desconectando el Disco Rígido y
la Unidad de Disquetes
El Disco Rígido
se encuentra
generalmente debajo
de la Unidad de CD
ROM y el procedimiento
para desconectalo es el
mismo.
La Disquetera se
encuentra siempre cerca
del disco rígido o del CD.
El procedimiento para
desconectarla es el mismo
(aunque los cables son
mas pequeños)

6. PASO 5 Quitando los Cables de Datos
Con mucho
cuidado
desconecta
estos cables de la
Placa Madre
Conectores IDE
Cable de Datos conectado
a la Placa Madre en los
conectores IDE

7. PASO 6 Desconectando el cable de la Fuente
Vamos a desconectar de la Placa
Madre el cable de la fuente.
Hay que
presionar la pequeña
pestaña de plástico
para poder quitar el
conector
Conector AT

8. PASO 7 Quitando las Plaquetas
Quitamos los
tornillos de cada una
de las Plaquetas
Las plaquetas debes tomarlas
por los bordes para quitarlas
de su slot.
Deben salir
natural-
mente

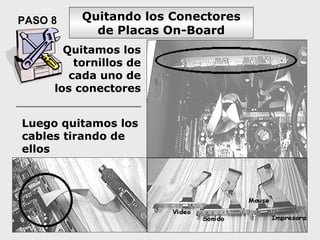

9. PASO 8 Quitando los Conectores
de Placas On-Board
Quitamos los
tornillos de
cada uno de
los conectores
Luego quitamos los
cables tirando de
ellos

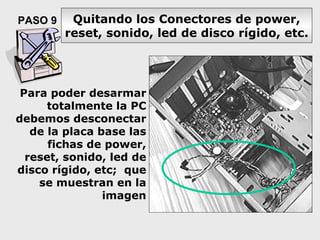

10. PASO 9 Quitando los Conectores de power,
reset, sonido, led de disco rígido, etc.
Para poder desarmar
totalmente la PC
debemos desconectar
de la placa base las
fichas de power,
reset, sonido, led de
disco rígido, etc; que
se muestran en la
imagen

11. PASO 10 Quitando la Placa Madre
Quitamos los
tornillos del chasis sobre
el que se monta la placa
madre.
Luego la colócamos
sobre la mesa de trabajo
Identifiquemos el
microprocesador, y la
memoria. No debe
haber ningún cable ni
conector vinculado a
la motherboard

12. PASO 11 Quitando la Memoria RAM
Para quitar los
bancos de Memoria
RAM debemos abrir
hacia afuera unas
pequeñas lenguetas
de plastico y extraer
los bancos tirando
hacia arriba
naturalmente.

13. PASO 12 Quitando el Procesador
Antes de quitar el
microprocesador se debe quitar
el cooler, para ello verás unas
trabitas de metal que son muy
fáciles de desprender.
Quedará visible el
microprocesador.
El socket-370, tiene una
pequeña palanquita que
debe ser levantada para
poder quitar el
procesador
