1. HACE 10 AÑOS,
EL iPHONE PARECIA CIENCIA FICCIÓN

2. LO MISMO PARECE MATRICS
HOY EN DÍA

3. MATRICS
SUELO GENERATIVO

4. INTRO
Pero Matrics tiene poco de ficción...
MATRICS: SUELO GENERATIVO

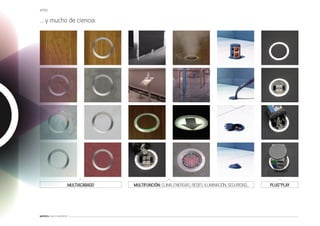

5. INTRO
... y mucho de ciencia.
MULTIACABADO MULTIFUNCIÓN: CLIMA, ENERGIAS, REDES, ILUMINACIÓN, SEGURIDAD,.. PLUG&PLAY
MATRICS: SUELO GENERATIVO

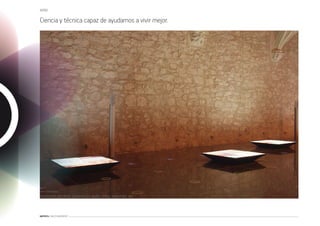

6. INTRO
Ciencia y técnica capaz de ayudarnos a vivir mejor.
UPPS FUNCIONALES
Accesorios de clima, iluminación, audio, video, seguridad, etc
MATRICS: SUELO GENERATIVO

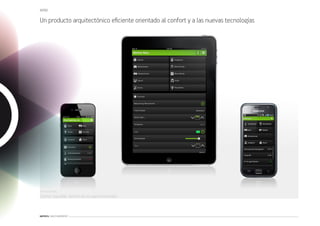

7. INTRO
Un producto arquitectónico eficiente orientado al confort y a las nuevas tecnologías
UPPS DE CONTROL
Confort regulable. Gestión de los upps funcionales
MATRICS: SUELO GENERATIVO

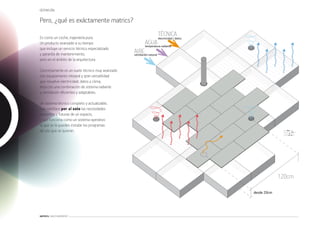

8. DEFINICIÓN
Pero, ¿qué es exáctamente matrics?
Es como un coche, ingeniería pura.
TÉCNICA
electricidad / datos
Un producto avanzado a su tiempo AGUA radiante
temperatura
que incluye un servicio técnico especializado
y garantía de mantenimiento, AIRE natural
ventilación
pero en el ámbito de la arquitectura.
Concretamente es un suelo técnico muy avanzado
con equipamiento integral y gran versatilidad
que resuelve electricidad, datos y clima,
ésta con una combinación de sistema radiante
y ventilación eficientes y adaptables.
Un sistema técnico completo y actualizable,
que satisface por sí solo las necesidades
presentes y futuras de un espacio,
y que funciona como un sistema operativo
al que se le pueden instalar los programas
de uso que se quieran. Clima: 100% natural
Potencia técnica: 139 W/m2
Ventilación: 10 m3/m2h
Humedad: 45 a 55 %HR
120cm
desde 20cm
MATRICS: SUELO GENERATIVO

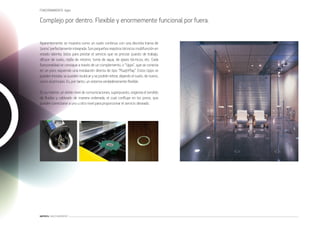

9. FUNCIONAMIENTO: Upps
Complejo por dentro. Flexible y enormemente funcional por fuera.
Aparentemente se muestra como un suelo continuo con una discreta trama de
‘poros’ perfectamente integrada. Son pequeños registros técnicos multifunción en
estado latente, listos para prestar el servicio que se precise: puesto de trabajo,
difusor de suelo, rejilla de retorno, toma de agua, de gases técnicos, etc. Cada
funcionalidad se consigue a través de un complemento, o “Upps”, que se conecta
en un poro siguiendo una instalación directa de tipo “Plug&Play”. Estos Upps se
pueden instalar, se pueden reubicar y se podrán retirar, dejando el suelo, de nuevo,
como al principio. Es, por tanto, un sistema verdaderamente flexible.
En su interior, un doble nivel de comunicaciones, superpuesto, organiza el tendido
de fluidos y cableado de manera ordenada, el cual confluye en los poros, que
pueden conectarse a uno u otro nivel para proporcionar el servicio deseado.
MATRICS: SUELO GENERATIVO

10. FUNCIONAMIENTO: Clima
Clima radiante con ventilación automática. Regulable por zonas.
En cuanto a la climatización, Matrics constituye un gran emisor de radiación y
aire tendido en suelo, extensivo, y dotado de un intenso sistema de control y regu-
lación que proporciona el confort esperado en cada zona del edificio. Y está conce-
bido para ofrecer la máxima racionalización energética en todos sus aspectos:
alumbrado, producción térmica e incluso ventilación.
Destacar que por su carácter extensivo e indiferenciado, junto con su capacidad
de modificar la funcionalidad de los poros, y su potencia, Matrics puede climatizar
un programa de uso concreto pero también otro posterior, que pueda surgir en el
tiempo, sin obras, con mínimo coste y las mismas prestaciones.
Consistiendo básicamente en un sistema de distribución, debe combinarse con los
elementos generales de producción térmica y tratamiento de aire necesarios, los
cuales resolvemos de manera convencional y específica para cada proyecto.
El producto se idea y resuelve con sensibilidad medioambiental, fabricado con
materiales naturales o reciclables.
Y recupera un principio de racionalidad basado en dos valores: la calidad material
intrínseca de sus componentes, que le permitirá durar en el tiempo e incluso ser
reutilizado, y, sobre todo, su adaptabilidad. Este suelo no necesitará reposiciones,
sino solo actualizaciones o ajustes para acoger un nuevo programa de uso.

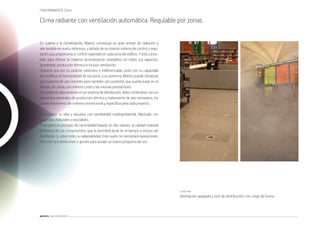

CLIMA PURO
Ventilación apagada y test de distribución con carga de humo
MATRICS: SUELO GENERATIVO

11. INSTALACIÓN OPERATIVA
Matrics es una realidad que se puede comprobar, por ejemplo, en el Museo del Cava (BCN).
MATRICS: SUELO GENERATIVO

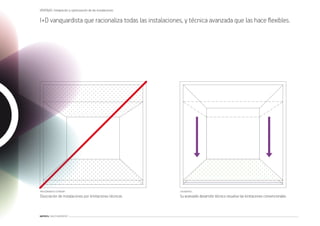

12. VENTAJAS: Integración y optimización de las instalaciones
I+D vanguardista que racionaliza todas las instalaciones, y técnica avanzada que las hace flexibles.
PROCEDIMIENTO ESTÁNDAR CON MATRICS
Disociación de instalaciones por limitaciones técnicas Su avanzado desarrollo técnico resuelve las limitaciones convencionales
MATRICS: SUELO GENERATIVO

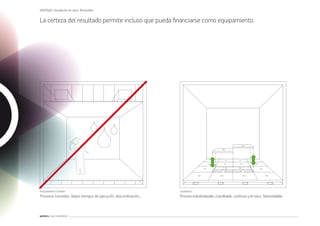

13. VENTAJAS: Instalación en seco. Removible.
La certeza del resultado permite incluso que pueda financiarse como equipamiento.
PROCEDIMIENTO ESTÁNDAR CON MATRICS
Procesos húmedos, largos tiempos de ejecución, descordinación,.. Proceso industrializado, coordinado, continuo y en seco. Desinstalable.
MATRICS: SUELO GENERATIVO

14. VENTAJAS: Temperatura radiante –frío/calor– y ventilación pura
El confort es la temperatura elegida, con la humedad equilibrada y el aire renovado. Todo ello en silencio.
PROCEDIMIENTO ESTÁNDAR CON MATRICS
Empleo de soluciones parciales. Efectivas pero probadamente incómodas Se interviene en todas las variables de modo sectorizado y eficiente
MATRICS: SUELO GENERATIVO

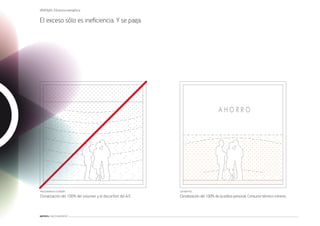

15. VENTAJAS: Eficiencia energética
El exceso sólo es ineficiencia. Y se paga.
PROCEDIMIENTO ESTÁNDAR CON MATRICS
Climatización del 100% del volumen y el disconfort del A/C. Climatización del 100% de la esfera personal. Consumo térmico mínimo.
MATRICS: SUELO GENERATIVO

16. VENTAJAS: Altura útil
En obra nueva, produce más plantas. En rehabilitación, más altura por planta.
PROCEDIMIENTO ESTÁNDAR CON MATRICS
Exceso de espacio para instalaciones: Desaprovechamiento Matrics unifica las instalaciones: Máximización de la altura útil
MATRICS: SUELO GENERATIVO

17. MATRICS COLABORA:
Para profundizar en matrics puede visitar la exposición
permanente instalada en Zona de Expertos.
