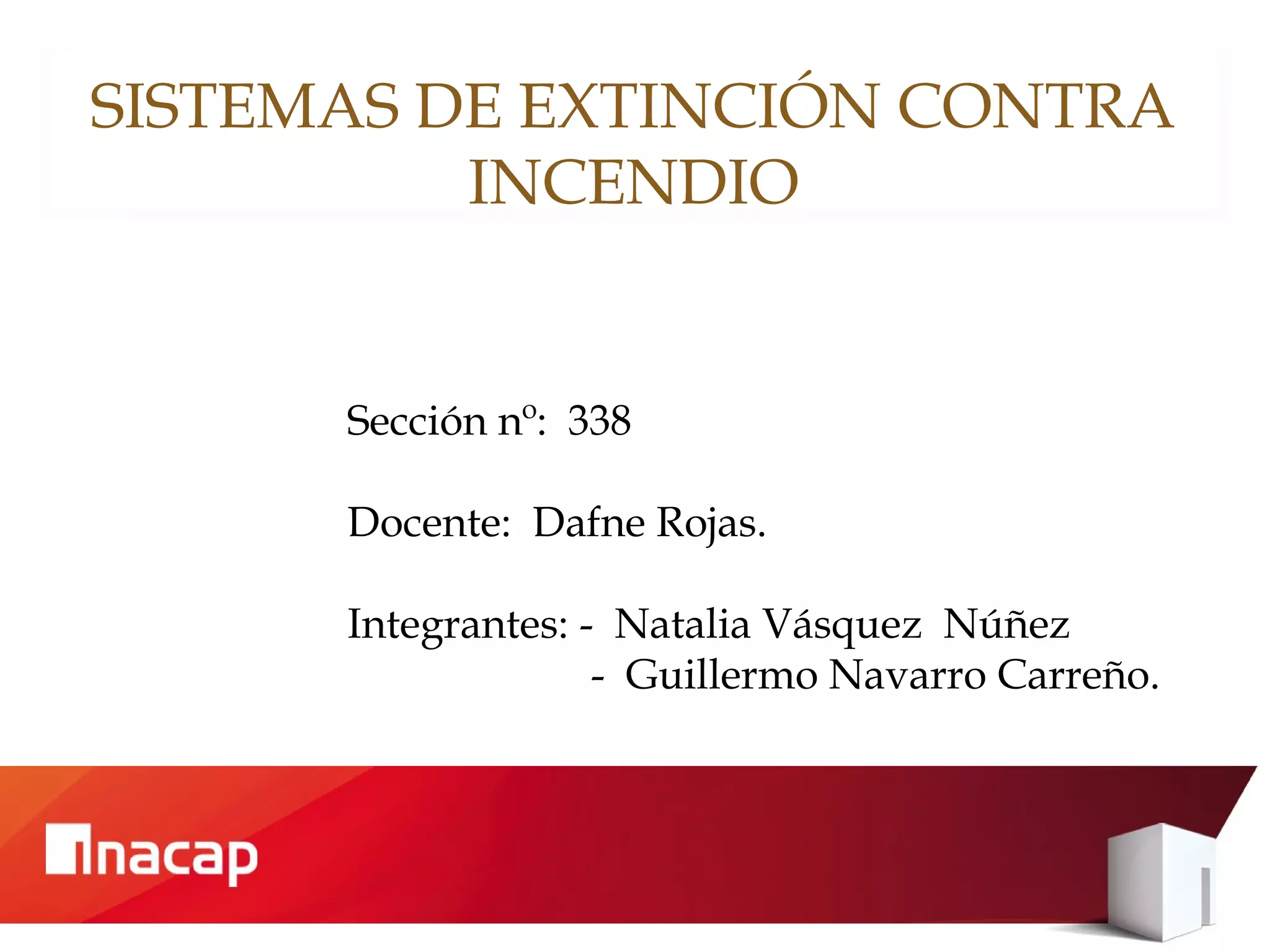

1. SISTEMAS DE EXTINCIÓN CONTRA
INCENDIO
Sección nº: 338
Docente: Dafne Rojas.
Integrantes: - Natalia Vásquez Núñez
- Guillermo Navarro Carreño.

2. INTRODUCCIÓN

3. SISTEMA DE
EXTINCIÓN POR CO2

4. HISTORIA

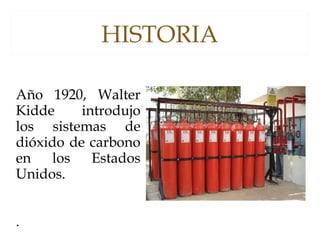

Año 1920, Walter
Kidde introdujo
los sistemas de
dióxido de carbono
en los Estados
Unidos.
.

5. CARACTERÍSTICAS

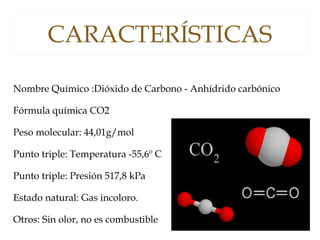

Nombre Químico :Dióxido de Carbono - Anhídrido carbónico
Fórmula química CO2
Peso molecular: 44,01g/mol
Punto triple: Temperatura -55,6º C
Punto triple: Presión 517,8 kPa
Estado natural: Gas incoloro.
Otros: Sin olor, no es combustible

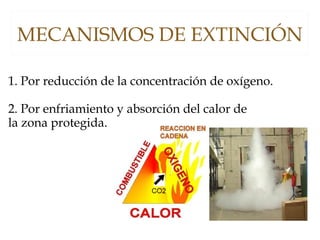

6. MECANISMOS DE EXTINCIÓN
1. Por reducción de la concentración de oxígeno.
2. Por enfriamiento y absorción del calor de
la zona protegida.

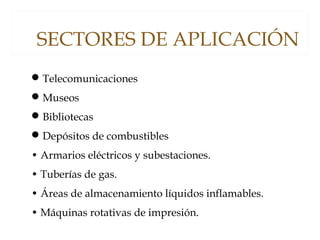

7. Telecomunicaciones
Museos
Bibliotecas
Depósitos de combustibles
• Armarios eléctricos y subestaciones.
• Tuberías de gas.
• Áreas de almacenamiento líquidos inflamables.
• Máquinas rotativas de impresión.
SECTORES DE APLICACIÓN

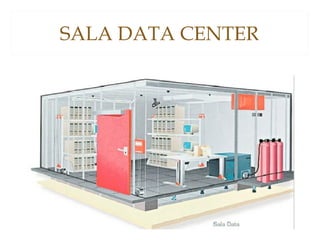

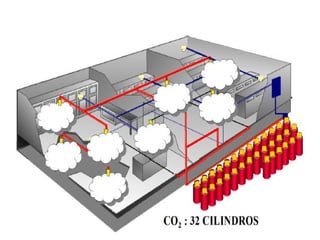

8. SALA DATA CENTER

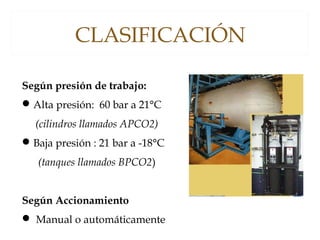

9. Según presión de trabajo:
Alta presión: 60 bar a 21°C
(cilindros llamados APCO2)
Baja presión : 21 bar a -18°C
(tanques llamados BPCO2)
Según Accionamiento
 Manual o automáticamente
CLASIFICACIÓN

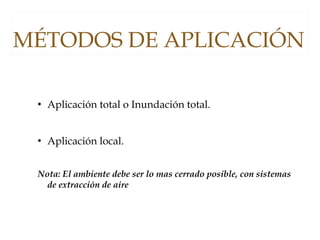

10.  Aplicación total o Inundación total.
 Aplicación local.
Nota: El ambiente debe ser lo mas cerrado posible, con sistemas
de extracción de aire
MÉTODOS DE APLICACIÓN

12. PARÁMETROS DE
DISEÑO

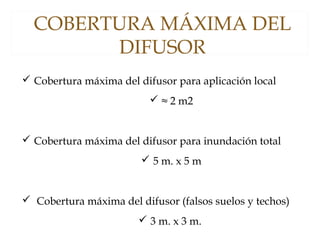

13. COBERTURA MÁXIMA DEL
DIFUSOR
 Cobertura máxima del difusor para aplicación local
 ≈ 2 m2
 Cobertura máxima del difusor para inundación total
 5 m. x 5 m
 Cobertura máxima del difusor (falsos suelos y techos)
 3 m. x 3 m.

14. VOLUMEN M³ O SUPERFICIE M²

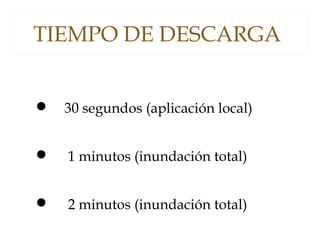

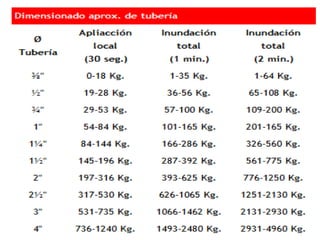

15. TIEMPO DE DESCARGA
 30 segundos (aplicación local)
 1 minutos (inundación total)
 2 minutos (inundación total)

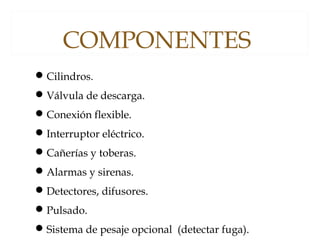

17. Cilindros.
Válvula de descarga.
Conexión flexible.
Interruptor eléctrico.
Cañerías y toberas.
Alarmas y sirenas.
Detectores, difusores.
Pulsado.
Sistema de pesaje opcional (detectar fuga).

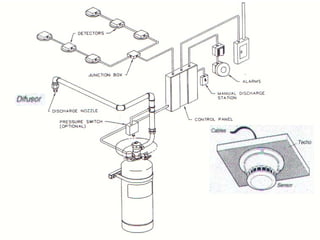

COMPONENTES

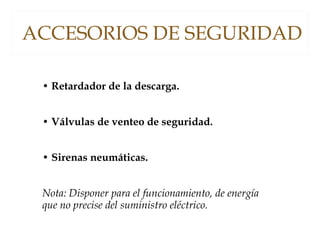

18. ACCESORIOS DE SEGURIDAD
• Retardador de la descarga.
• Válvulas de venteo de seguridad.
• Sirenas neumáticas.
Nota: Disponer para el funcionamiento, de energía
que no precise del suministro eléctrico.

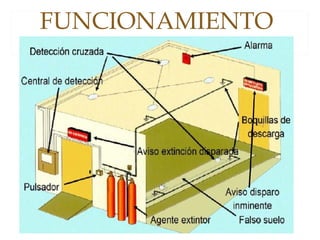

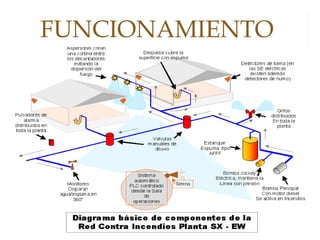

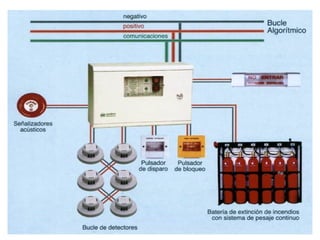

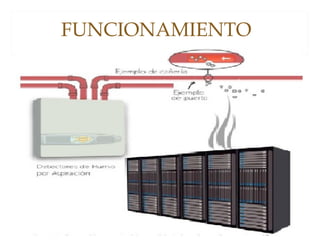

21. FUNCIONAMIENTO

22. FUNCIONAMIENTO

23. SISTEMAS DE
EXTINCIÓN DE
ESPUMA.

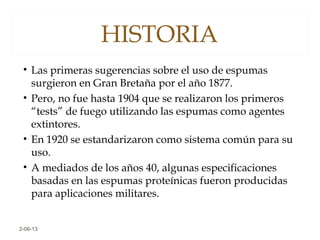

24. HISTORIA
• Las primeras sugerencias sobre el uso de espumas
surgieron en Gran Bretaña por el año 1877.
• Pero, no fue hasta 1904 que se realizaron los primeros
“tests” de fuego utilizando las espumas como agentes
extintores.
• En 1920 se estandarizaron como sistema común para su
uso.
• A mediados de los años 40, algunas especificaciones
basadas en las espumas proteínicas fueron producidas
para aplicaciones militares.
2-06-13

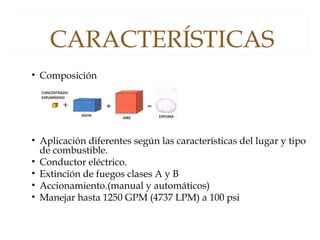

25. CARACTERÍSTICAS
• Composición
• Aplicación diferentes según las características del lugar y tipo
de combustible.
• Conductor eléctrico.
• Extinción de fuegos clases A y B
• Accionamiento.(manual y automáticos)
• Manejar hasta 1250 GPM (4737 LPM) a 100 psi

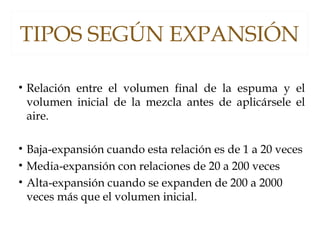

26. TIPOS SEGÚN EXPANSIÓN
• Relación entre el volumen final de la espuma y el
volumen inicial de la mezcla antes de aplicársele el
aire.
• Baja-expansión cuando esta relación es de 1 a 20 veces
• Media-expansión con relaciones de 20 a 200 veces
• Alta-expansión cuando se expanden de 200 a 2000
veces más que el volumen inicial.

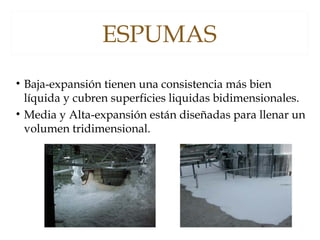

27. ESPUMAS
• Baja-expansión tienen una consistencia más bien
líquida y cubren superficies liquidas bidimensionales.
• Media y Alta-expansión están diseñadas para llenar un
volumen tridimensional.

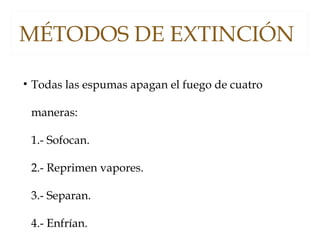

28. MÉTODOS DE EXTINCIÓN
• Todas las espumas apagan el fuego de cuatro
maneras:
1.- Sofocan.
2.- Reprimen vapores.
3.- Separan.
4.- Enfrían.

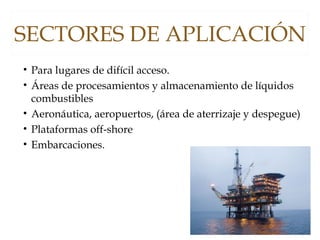

29. SECTORES DE APLICACIÓN
• Para lugares de difícil acceso.
• Áreas de procesamientos y almacenamiento de líquidos
combustibles
• Aeronáutica, aeropuertos, (área de aterrizaje y despegue)
• Plataformas off-shore
• Embarcaciones.

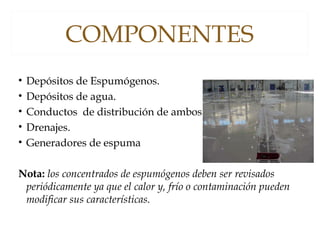

31. COMPONENTES
• Depósitos de Espumógenos.
• Depósitos de agua.
• Conductos de distribución de ambos.
• Drenajes.
• Generadores de espuma
Nota: los concentrados de espumógenos deben ser revisados
periódicamente ya que el calor y, frío o contaminación pueden
modificar sus características.

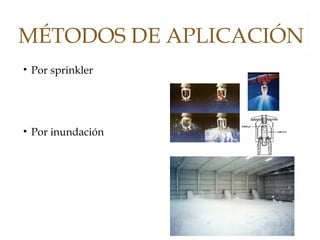

32. MÉTODOS DE APLICACIÓN
• Por sprinkler
• Por inundación

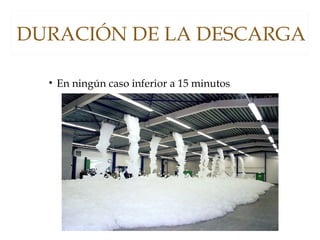

33. DURACIÓN DE LA DESCARGA
• En ningún caso inferior a 15 minutos

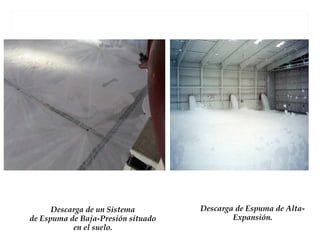

34. Descarga de un Sistema
de Espuma de Baja-Presión situado
en el suelo.

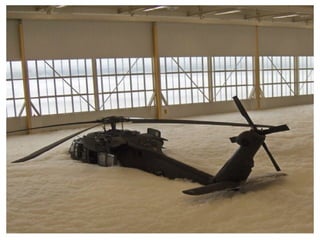

Descarga de Espuma de Alta-
Expansión.

35. FUNCIONAMIENTO

36. SISTEMA DE
EXTINCIÓN
PQS

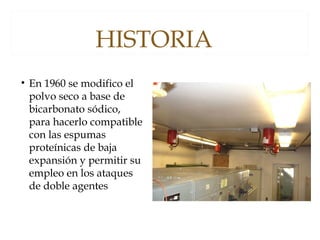

37. HISTORIA
• En 1960 se modifico el
polvo seco a base de
bicarbonato sódico,
para hacerlo compatible
con las espumas
proteínicas de baja
expansión y permitir su
empleo en los ataques
de doble agentes

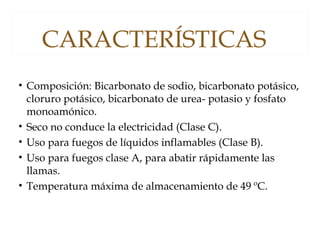

38. CARACTERÍSTICAS
• Composición: Bicarbonato de sodio, bicarbonato potásico,
cloruro potásico, bicarbonato de urea- potasio y fosfato
monoamónico.
• Seco no conduce la electricidad (Clase C).
• Uso para fuegos de líquidos inflamables (Clase B).
• Uso para fuegos clase A, para abatir rápidamente las
llamas.
• Temperatura máxima de almacenamiento de 49 ºC.

39. TIPOS DE SISTEMAS

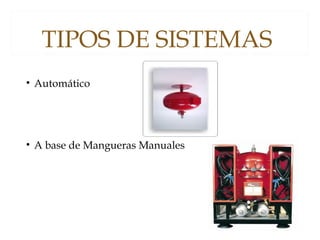

• Automático
• A base de Mangueras Manuales

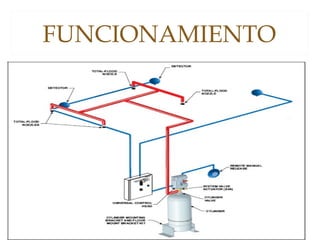

40. FUNCIONAMIENTO

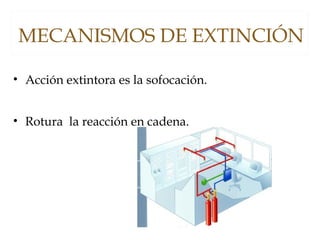

41. MECANISMOS DE EXTINCIÓN
• Acción extintora es la sofocación.
• Rotura la reacción en cadena.

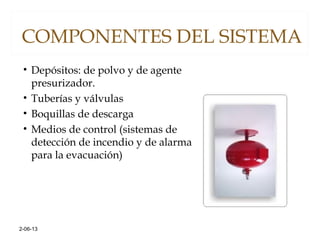

42. COMPONENTES DEL SISTEMA
• Depósitos: de polvo y de agente
presurizador.
• Tuberías y válvulas
• Boquillas de descarga
• Medios de control (sistemas de
detección de incendio y de alarma
para la evacuación)
2-06-13

43. DURACIÓN DE LA DESCARGA

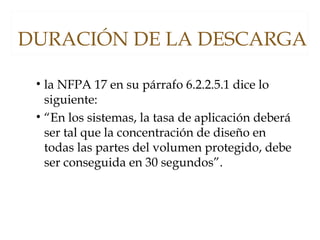

• la NFPA 17 en su párrafo 6.2.2.5.1 dice lo
siguiente:
• “En los sistemas, la tasa de aplicación deberá
ser tal que la concentración de diseño en
todas las partes del volumen protegido, debe
ser conseguida en 30 segundos”.

44. FACTORES
AMBIENTALES QUE
AFECTAN LA
RESPUESTA DE LA
DETECCIÓN

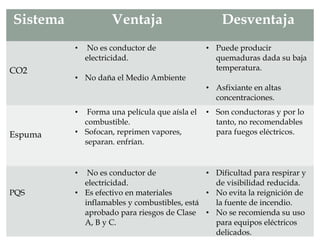

45. Sistema Ventaja Desventaja
CO2
• No es conductor de
electricidad.
• No daña el Medio Ambiente
• Puede producir
quemaduras dada su baja
temperatura.
• Asfixiante en altas
concentraciones.
Espuma
• Forma una película que aísla el
combustible.
• Sofocan, reprimen vapores,
separan. enfrían.
• Son conductoras y por lo
tanto, no recomendables
para fuegos eléctricos.
PQS
• No es conductor de
electricidad.
• Es efectivo en materiales
inflamables y combustibles, está
aprobado para riesgos de Clase
A, B y C.
• Dificultad para respirar y
de visibilidad reducida.
• No evita la reignición de
la fuente de incendio.
• No se recomienda su uso
para equipos eléctricos
delicados.

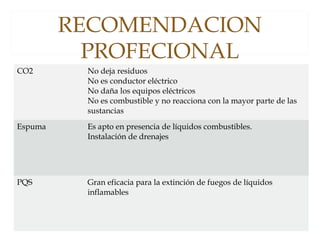

46. RECOMENDACION
PROFECIONAL
CO2 No deja residuos
No es conductor eléctrico
No daña los equipos eléctricos
No es combustible y no reacciona con la mayor parte de las
sustancias
Espuma Es apto en presencia de líquidos combustibles.
Instalación de drenajes
PQS Gran eficacia para la extinción de fuegos de líquidos
inflamables

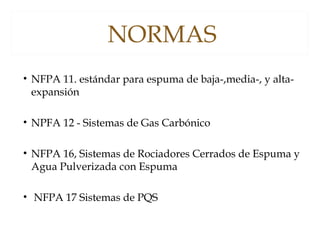

47. NORMAS
• NFPA 11. estándar para espuma de baja-,media-, y alta-
expansión
• NPFA 12 - Sistemas de Gas Carbónico
• NFPA 16, Sistemas de Rociadores Cerrados de Espuma y
Agua Pulverizada con Espuma
• NFPA 17 Sistemas de PQS

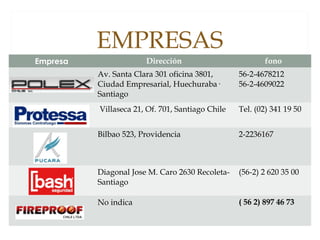

48. EMPRESAS
Empresa Dirección fono
Av. Santa Clara 301 oficina 3801,
Ciudad Empresarial, Huechuraba·
Santiago
56-2-4678212
56-2-4609022
Villaseca 21, Of. 701, Santiago Chile Tel. (02) 341 19 50
Bilbao 523, Providencia 2-2236167
Diagonal Jose M. Caro 2630 Recoleta-
Santiago
(56-2) 2 620 35 00
No indica ( 56 2) 897 46 73

49. VALORES

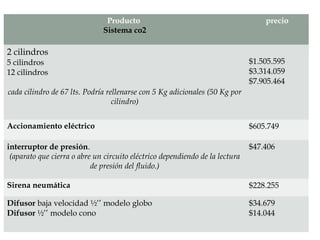

50. Producto
Sistema co2
precio
2 cilindros
5 cilindros
12 cilindros
cada cilindro de 67 lts. Podría rellenarse con 5 Kg adicionales (50 Kg por
cilindro)
$1.505.595
$3.314.059
$7.905.464
Accionamiento eléctrico $605.749
interruptor de presión.
(aparato que cierra o abre un circuito eléctrico dependiendo de la lectura
de presión del fluido.)
$47.406
Sirena neumática $228.255
Difusor baja velocidad ½’’ modelo globo
Difusor ½’’ modelo cono
$34.679
$14.044

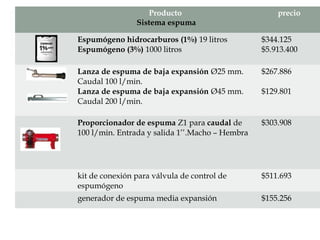

51. Producto
Sistema espuma
precio
Espumógeno hidrocarburos (1%) 19 litros
Espumógeno (3%) 1000 litros
$344.125
$5.913.400
Lanza de espuma de baja expansión Ø25 mm.
Caudal 100 l/min.
Lanza de espuma de baja expansión Ø45 mm.
Caudal 200 l/min.
$267.886
$129.801
Proporcionador de espuma Z1 para caudal de
100 l/min. Entrada y salida 1’’.Macho – Hembra
$303.908
kit de conexión para válvula de control de
espumógeno
$511.693
generador de espuma media expansión $155.256

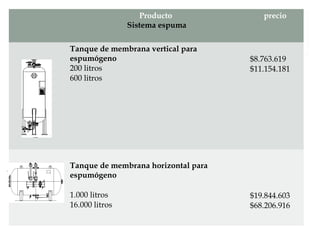

52. Producto
Sistema espuma
precio
Tanque de membrana vertical para
espumógeno
200 litros
600 litros
$8.763.619
$11.154.181
Tanque de membrana horizontal para
espumógeno
1.000 litros
16.000 litros
$19.844.603
$68.206.916

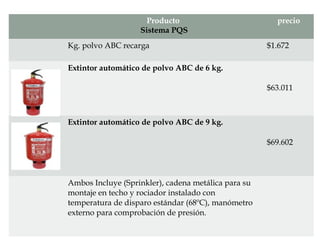

53. Producto
Sistema PQS
precio
Kg. polvo ABC recarga $1.672
Extintor automático de polvo ABC de 6 kg.
$63.011
Extintor automático de polvo ABC de 9 kg.
$69.602
Ambos Incluye (Sprinkler), cadena metálica para su
montaje en techo y rociador instalado con
temperatura de disparo estándar (68ºC), manómetro
externo para comprobación de presión.

54. CONCLUSIÓN
