1. Interfaz de Entrada/Salida
USB
Pablo Cruz Rodr´ıguez
21 de marzo de 2017
Sistemas Digitales III
Ing. en Comunicaciones y Electr´onica
Centro Universitario de Ciencias Exactas e Ingenier´ıas
Universidad De Guadalajara

2. Contenido
1. ¿Qu´e es USB?
2. Caracter´ısticas
3. Conectores
4. Aplicaciones
1

3. ¿Qu´e es USB?

4. Universal Serial Bus (USB)
Bus Universal en Serie, Se basa en una arquitectura tipo serie.
Sin embargo es una interfaz mas r´apida que los puertos
seriales est´andar. Adem´as ofrece alimentaci´on a dispositivos de
bajo consumo.
Figura 1: Logo USB previo a la revisi´on USB 2.0
2

5. Historia
A mediados de los 90’s un grupo de empresas en las que se
encontraban Intel, Microsoft, IBM y Apple, entre otras m´as.
Buscaban una alternativa econ´omica y estandarizada de
conectar perif´ericos a sus equipos.
3

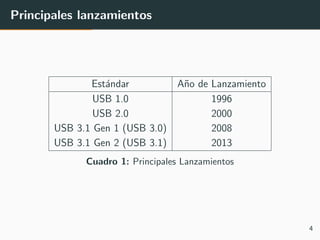

6. Principales lanzamientos
Est´andar A˜no de Lanzamiento
USB 1.0 1996
USB 2.0 2000
USB 3.1 Gen 1 (USB 3.0) 2008
USB 3.1 Gen 2 (USB 3.1) 2013
Cuadro 1: Principales Lanzamientos
4

7. Caracter´ısticas

8. Est´andar USB 2.0
• Velocidad de
transferencia m´axima:
480Mbps.
• Longitud m´axima: 6m.
• Corriente: 500mA a 5V.
• 4 hilos: VBUS, D+,D- y
GND.
• Half d´uplex.
Figura 2: Logo USB 2.0
(Hi-Speed)
5

9. Est´andar USB 3.1 Gen 1 (USB 3.0)
• Velocidad de
transferencia m´axima:
5Gbps.
• Corriente: 900mA a 5V.
• 5 hilos + 4 hilos (soporte
a USB 2.0).
• Full d´uplex
Figura 3: Logo USB 3.1
(Super-Speed)
6

10. Est´andar USB 3.1 Gen 2 (USB 3.1)
• Velocidad de
transferencia m´axima:
10Gbps.
• Corriente: 2A a 5V.
• Retro compatible.
• Full d´uplex
Figura 4: Logo USB 3.1
(Super-Speed+)
7

11. Conectores

12. Conector USB 2.0
4 23 1
Type A
1 2
34
Type B
Micro-A
12345
Mini-A
12345
Mini-B
Micro-B
2345 1 2345 1
Figura 5: Conector USB 2.0, compatible con est´andares USB 1.0,
1.1 y 2.0
8

13. Conector USB 3.0
A
B
USB 3.0
Micro-B
Figura 6: Conector USB 3.0, compatible con est´andar USB 1.0,
1.1, 2.0 y 3.1 gen 1
9

14. Numero de pin Nombre del pin Descripci´on
1 VBUS +5V
2 D- Par diferencial USB 2.0
3 D+ Par diferencial USB 2.0
4 OTG ID USB OTG ID
5 GND Tierra
6 SSTX- Transmisi´on en USB 3.0
7 SSTX+ Transmisi´on en USB 3.0
8 GND Tierra
9 SSRX- Recepci´on en USB 3.0
10 SSRX+ Recepci´on en USB 3.0
Cuadro 2: pines en conector USB 3.0
10

15. Conector USB-C
Type-C
Figura 7: USB-C, es reversible y compatible con est´andares USB
anteriores
11

16. Figura 8: Pines en USB-C
12

17. Aplicaciones

18. Aplicaciones
• Impresoras
• Tel´efonos inteligentes
• Video HD
• Ethernet
• Bocinas USB Figura 9: Dock USB-C
13

19. Referencias
1. http://www.usb.org
2. http://pinoutsguide.com/PortableDevices/
micro usb 3 connector pinout.shtml
3. https://youtu.be/ZaXgPkfqUX4
4. http://www.slideshare.net/aaron924/usb-powerpoint
5. http://www.ocguate.com/vBulletin/showthread.php?
20297-Todo-sobre-el-USB
6. https://youtu.be/sCHmv07L8oc
14
