1. Microcontroladores de
bajo consumo

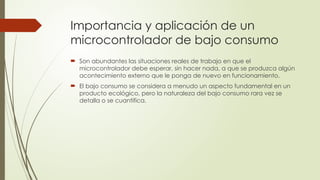

2. Importancia y aplicación de un
microcontrolador de bajo consumo
 Son abundantes las situaciones reales de trabajo en que el
microcontrolador debe esperar, sin hacer nada, a que se produzca algún
acontecimiento externo que le ponga de nuevo en funcionamiento.
 El bajo consumo se considera a menudo un aspecto fundamental en un
producto ecológico, pero la naturaleza del bajo consumo rara vez se
detalla o se cuantifica.

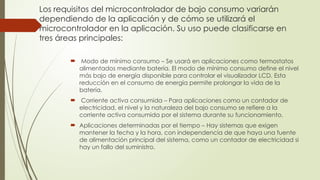

3. Los requisitos del microcontrolador de bajo consumo variarán
dependiendo de la aplicación y de cómo se utilizará el
microcontrolador en la aplicación. Su uso puede clasificarse en
tres áreas principales:
 Modo de mínimo consumo – Se usará en aplicaciones como termostatos
alimentados mediante batería. El modo de mínimo consumo define el nivel
más bajo de energía disponible para controlar el visualizador LCD. Esta
reducción en el consumo de energía permite prolongar la vida de la
batería.
 Corriente activa consumida – Para aplicaciones como un contador de
electricidad, el nivel y la naturaleza del bajo consumo se refiere a la
corriente activa consumida por el sistema durante su funcionamiento.
 Aplicaciones determinadas por el tiempo – Hay sistemas que exigen
mantener la fecha y la hora, con independencia de que haya una fuente
de alimentación principal del sistema, como un contador de electricidad si
hay un fallo del suministro.

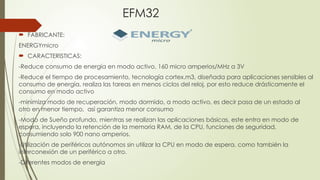

4. EFM32
 FABRICANTE:
ENERGYmicro
 CARACTERISTICAS:
-Reduce consumo de energía en modo activo, 160 micro amperios/MHz a 3V
-Reduce el tiempo de procesamiento, tecnología cortex.m3, diseñada para aplicaciones sensibles al
consumo de energía, realiza las tareas en menos ciclos del reloj, por esto reduce drásticamente el
consumo en modo activo
-minimiza modo de recuperación, modo dormido, a modo activo, es decir pasa de un estado al
otro en menor tiempo, así garantiza menor consumo
-Modo de Sueño profundo, mientras se realizan las aplicaciones básicas, este entra en modo de
espera, incluyendo la retención de la memoria RAM, de la CPU, funciones de seguridad,
consumiendo solo 900 nano amperios.
-Utilización de periféricos autónomos sin utilizar la CPU en modo de espera, como también la
interconexión de un periférico a otro.

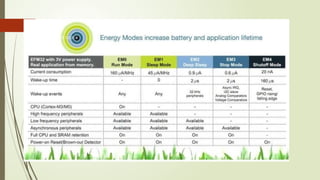

-Diferentes modos de energía

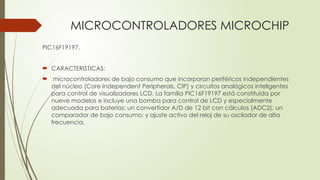

6. MICROCONTROLADORES MICROCHIP
PIC16F19197.
 CARACTERISTICAS:
 microcontroladores de bajo consumo que incorporan periféricos independientes
del núcleo (Core Independent Peripherals, CIP) y circuitos analógicos inteligentes
para control de visualizadores LCD. La familia PIC16F19197 está constituida por
nueve modelos e incluye una bomba para control de LCD y especialmente
adecuada para baterías; un convertidor A/D de 12 bit con cálculos (ADC2); un
comparador de bajo consumo; y ajuste activo del reloj de su oscilador de alta
frecuencia.

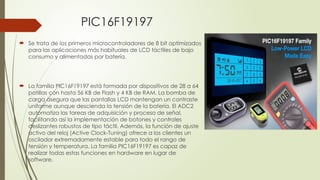

7. PIC16F19197
 Se trata de los primeros microcontroladores de 8 bit optimizados
para las aplicaciones más habituales de LCD táctiles de bajo
consumo y alimentadas por batería.
 La familia PIC16F19197 está formada por dispositivos de 28 a 64
patillas con hasta 56 KB de Flash y 4 KB de RAM. La bomba de
carga asegura que las pantallas LCD mantengan un contraste
uniforme aunque descienda la tensión de la batería. El ADC2
automatiza las tareas de adquisición y proceso de señal,
facilitando así la implementación de botones y controles
deslizantes robustos de tipo táctil. Además, la función de ajuste
activo del reloj (Active Clock-Tuning) ofrece a los clientes un
oscilador extremadamente estable para todo el rango de
tensión y temperatura. La familia PIC16F19197 es capaz de
realizar todas estas funciones en hardware en lugar de
software.
