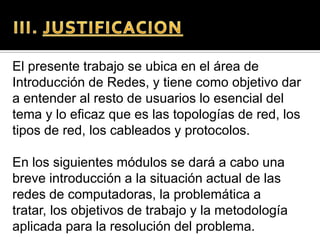

4. El presente trabajo se ubica en el área de
Introducción de Redes, y tiene como objetivo dar
a entender al resto de usuarios lo esencial del
tema y lo eficaz que es las topologías de red, los
tipos de red, los cableados y protocolos.
En los siguientes módulos se dará a cabo una
breve introducción a la situación actual de las
redes de computadoras, la problemática a
tratar, los objetivos de trabajo y la metodología
aplicada para la resolución del problema.

5. El objetivo general de este trabajo es dar a conocer
mas sobre los tipos de red que existen y las
diversas topologías que se utilizan y cuales
debemos usar mas.
o Compartir Recursos.
o Proporcionar una alta Fiabilidad.
o Ahorro económico.

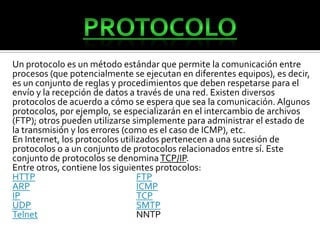

6. Es un conjunto de computadoras y/o dispositivos conectados por
enlaces de un medio físico (medios guiados) o inalámbricos
(medios no guiados) y que comparten información
(archivos), recursos (CD-ROM, impresoras, etc.) y servicios (e-
mail, chat, juegos), etc. Una red informática esta formada por un
conjunto de ordenadores intercomunicados entre si que utilizan
distintas tecnologías de hardware/software. Las tecnologías que
utilizan (tipos de cables, de tarjetas, dispositivos …) y los
programas (protocolos) varían según la dimensión y función de la
propia red. De hecho, una red puede estar formada por solo dos
ordenadores, aunque también por un numero casi infinito; muy a
menudo, algunas redes se conectan entre sí creando, por
ejemplo, un conjunto de múltiples redes interconectadas, es
decir, lo que conocemos por Internet.

7.  Metas de atención:
25 alumnos del II ciclo de Computación e Informática
 Metas de ocupación:
02 Ponentes – Alumnos del Aula de Computación e Informática II
ciclo – Tecnológico
MODULO 1: MODULO 2:
 Topologías de red.  Tipos de Red.
 Cable coaxial.
 Protocolos.
 Tipos de cableado coaxial (grueso y
fino).
 Par trenzado.

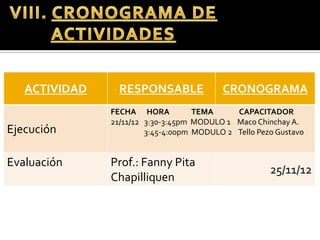

8. ACTIVIDAD RESPONSABLE CRONOGRAMA
FECHA HORA TEMA CAPACITADOR
21/11/12 3:30-3:45pm MODULO 1 Maco Chinchay A.
Ejecución 3:45-4:00pm MODULO 2 Tello Pezo Gustavo
Evaluación Prof.: Fanny Pita
25/11/12
Chapilliquen

9. La duración del curso Taller de Informática Educativa es de 80 Horas
Cronológicas, lo que se desarrollara de la siguiente manera:
 Horas de trabajo en taller: 40horas.
 Horas de elaboración de software: 40horas
TOTAL DE HORAS: 80HORAS
a. HUMANOS: c. FINANCIEROS:
 Cuerpo Directivo del Plantel  Autofinanciado.
 Docente del Curso.
 Alumnos.
b. LOGISTICO:
 Infraestructura de la Institución Educativa
 Equipo de computo de los laboratorios de la institución
 Materiales de escritorio

11. La topología forma logia de una red se define
como la forma de tender el cable a unas
estaciones de trabajo individuales; por
muros, suelos y techos del edificio. Existen
números de factores a considerar para
determinar cual topología es la mas
apropiada para una situación dada. Existen 3
topologías comunes

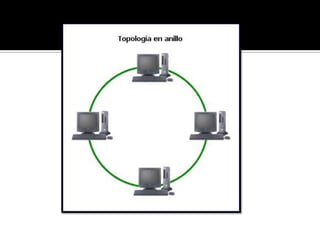

12. • Cada computadora se conecta en forma de anillo a la red.
• Las topologías en anillo casi siempre son lógicas con
topologías estrella. La topología física muestra que cada
computadora se conecte a un dispositivo central y parezca
una estrella, pero la ruta seguida por los datos de una
computadora es anillo.
• El flujo que puede cursar viene limitado por el ancho de
banda por el recurso de transmisión.
• Una ventana es la redundancia, si falla un modulo de
sistema e incluso si se corta el cable, la señal se transmitirá
y seguirá funcionando.
• Su desventaja es que el cableado es mas caro y complejo y
mas difícil de localizar las averías.

13. • El anillo se mantiene gracias al concentrador
(MAU: Unidad de Acceso Multiestaciones).
CRITERIOS CARACTERISTICAS
Es mas cara que la topología bus, pero si es fácil de instalar.
Costo-Modularidad El cableado es mas caro y complejo.
Flexibilidad- Es muy flexible para aumentar o decrementar el numero de
Complejidad estaciones de red.
La aparición de un fallo en el medio de comunicación bloque
Fiabilidad- totalmente la red sin posibilidad de reconfiguración, pero si
Adaptabilidad tiene doble anillo o redundancia le da una gran fiabilidad a ese
tipo de redes.
Dispersion- No es adecuado para redes con gran dispersión geográfica.
Concentracion

15. • Cada computadora esta conectada a
un concentrador (hub o switch)
ubicada central mente.
• Son mas seguras.
• Recomendable cuando se tiene mas de
5 estaciones de trabajo.

16. CRITERIOS CARACTERISTICAS
Son sencillas de instalar.
Costo-Modularidad Su costo es intermedio entre bus y anillo.
Flexibilidad- Es buena permitiendo incrementar y disminuir estaciones con
Complejidad sencillez, ya que las modificaciones son sencillas.
Proporcionan protección contra roturas de cables.
Si se corta un cable para una estación de trabajo solo cae el
Fiabilidad-
segmento mas no la red entera.
Adaptabilidad
Es fácil diagnosticar los problemas de conexión, y que cada
estación de trabajo se conecte individualmente al nodo central.
Dispersion- No es adecuado para redes con gran dispersión geográfica.
Concentracion

18. • Muy frecuente en LAN’s.
• Permite que todas las computadoras conectadas en
red reciban todas las trasmisiones, pero solo reciben
los paquetes la estación destino.
• Cada computadora esta conectada en un segmento
común de cables de red. El segmento de red se
coloca como un bus lineal. El cable puede ir por el
piso, paredes, techo, o combinación de estos.
• Al igual que el anillo no es necesario realizar
encaminamientos.

19. • Tiene poca seguridad.
• Se recomienda cuando la red de datos a
implementar es de pocas estaciones.
CRITERIOS CARACTERISTICAS
Son las mas sencillas de instalar.
Costo-Modularidad
Costo reducido.
Flexibilidad- Flexibilidad para varias números de estaciones.
Complejidad
Una avería en el medio de comunicación inhabilita el
Fiabilidad- funcionamiento de toda la red o la separa en dos redes
Adaptabilidad independientes, no existiendo ninguna posibilidad de
reconfiguración.
Dispersion- Se adaptan con facilidad a la distribución geográfica de
Concentracion estaciones.
El retardo de propagación es mas reducido que en otras
topologías como el anillo
Retardo- Caudal
La topología de difusión, todas las estaciones reciben
simultáneamente la información.

21. Este tipo de cable esta compuesto de un hilo
conductor central de cobre rodeado por una malla
de hilos de cobre. El espacio entre el hilo y la malla
lo ocupa un conducto de plástico que separa los
dos conductores y mantiene las propiedades
eléctricas. Todo el cable está cubierto por un
aislamiento de protección para reducir las
emisiones eléctricas. El ejemplo más común de
este tipo de cables es el coaxial de televisión

22. • Originalmente fue el cable más utilizado en
las redes locales debido a su alta capacidad y
resistencia a las interferencias, pero en la
actualidad su uso está en declive.
• Su mayor defecto es su grosor, el cual limita
su utilización en pequeños conductos
eléctricos y en ángulos muy agudos.

23.  THICK (grueso). Este cable se
conoce normalmente como "cable
amarillo", fue el cable coaxial
utilizado en la mayoría de las redes.
Su capacidad en términos de
velocidad y distancia es
grande, pero el coste del cableado
es alto y su grosor no permite su
utilización en canalizaciones con
demasiados cables. Este cable es
empleado en las redes de área local
conformando con la norma 10 Base.

24.  THIN (fino). Este cable se empezó a
utilizar para reducir el coste de
cableado de la redes. Su limitación
está en la distancia máxima que
puede alcanzar un tramo de red sin
regeneración de la señal. Sin
embargo el cable es mucho más
barato y fino que el thick y, por lo
tanto, solventa algunas de las
desventajas del cable grueso. Este
cable es empleado en las redes de
área local conformando con la
norma 10 Base 5.

25. Lo que se denomina cable de Par Trenzado consiste
en dos alambres de cobre aislados, que se trenzan
de forma helicoidal, igual que una molécula de DNA.
De esta forma el par trenzado constituye
un circuito que puede transmitir datos. Esto se hace
porque dos alambres paralelos constituyen una
antena simple. Cuando se trenzan los alambres, las
ondas de diferentes vueltas se cancelan, por lo que
la radiación del cable es menos efectiva. Así la forma
trenzada permite reducir la interferencia eléctrica
tanto exterior como de pares cercanos.

26. Un cable de par trenzado está formado por un grupo
de pares trenzados, normalmente cuatro, recubiertos
por un material aislante.
Cada uno de estos pares se identifica mediante un
color, siendo los colores asignados y las agrupaciones
de los pares de la siguiente forma:
 Par 1: Blanco-Azul/Azul
 Par 2: Blanco-Naranja/Naranja
 Par 3: Blanco-Verde/Verde
 Par 4: Blanco-Marrón/Marrón

28. 1. REDES LAN (Local Area Network)
Limitada físicamente a un edificio o a un entorno de
unos pocos kilómetros.
VENTAJAS:
 Permite compartir
programas, información, recursos entre las Pc’s.
 El Pc cambia continuamente y se incrementan sus
recursos y capacidades.
 Mejor nivel de seguridad y control sobre el
equipo, fácil de configurar y mantener.
 Los canales son propios o de la empresa.
 Económico

29. DESVENTAJAS:
 Para compartir información las Pc’s tienen que estar
cerca geográficamente.
 Solo se pueden conectar PC o microcomputadoras.
 Capacidad Limitada para todo tipo de acción.
 Es una red de área pequeña.

30. 2. REDES MAN (Metropolitan Area Network)
Red de alta velocidad que brinda cobertura en una
área geográfica externa.
VENTAJAS:
 Una MAN privada es mas segura que una WAN.
 Una MAN es mas adecuada para la transmisión
de tráficos que no requiere asignación de ancho
de banda fijo.
 Una MAN ofrece un ancho de banda superior que
redes WAN tales como x.25p red digital de
servicios integrados de banda estrella (rdsi-be).

31. DESVENTAJAS:
 Limitaciones legales y políticas podrían destinar al
comprador la instalación de una red privada de
área metropolitana.
 En esta situación, se podría usar una red publica de
área metropolitana.
 La red de área metropolitana no puede cubrir
grandes áreas superiores a las 50 km. de diámetro.
 La tecnología mas extendida para la interconexión
de redes privadas de múltiples edificios es FDDI es
una tecnología para RAL que es extensible a redes
metropolitanas gracias a las características de fibra
optica que ofrece el ancho de banda y las distancias
necesaarias en este entorno.

33. 3. REDES WAN (Wide Area Network)
Se extiende en un país o un continente. Ej: INTERNET
VENTAJAS:
 Utiliza enlaces de satélites, fibra óptica, aparatos
de rayo.
 No esta limitada a espacios geograficos pero
establece comunicaciones entre PC o mini o
macro computadoras.
 Transportan mayor cantidad de datos.
 Intercambio de información, espacio de
almacenamiento actualizaciones, seguridad.

34. DESVENTAJAS:
 Los equipos deben poseer una gran capacidad de
memoria.
 Es poca segura a infecciones, virus y eliminación de
programas entre otros.
 La velocidad es por bits.
 Clima laboral capacitación del personal.

35. COMPONENTES BASICOS DE UNA RED LAN
Computadoras (Hosts): son quienes inician y procesan
la información proveniente de sus pares.
Hub (Concentrador): permite conectar entre si otros equipos
y transmiten la información que recibe desde cualquiera de
ellos a todos los demás.

36. Switch (Conmutador): un switch entrega datos de
acuerdo a la dirección de destino.
Router (Enruteador): Interconecta trozos o redes
enteras. Toma decisiones lógicas con respecto a la
mejor ruta para el envío de datos a través de una red..

37. Un protocolo es un método estándar que permite la comunicación entre
procesos (que potencialmente se ejecutan en diferentes equipos), es decir,
es un conjunto de reglas y procedimientos que deben respetarse para el
envío y la recepción de datos a través de una red. Existen diversos
protocolos de acuerdo a cómo se espera que sea la comunicación. Algunos
protocolos, por ejemplo, se especializarán en el intercambio de archivos
(FTP); otros pueden utilizarse simplemente para administrar el estado de
la transmisión y los errores (como es el caso de ICMP), etc.
En Internet, los protocolos utilizados pertenecen a una sucesión de
protocolos o a un conjunto de protocolos relacionados entre sí. Este
conjunto de protocolos se denomina TCP/IP.
Entre otros, contiene los siguientes protocolos:
HTTP FTP
ARP ICMP
IP TCP
UDP SMTP
Telnet NNTP

38. El protocolo de Internet es un método de transmisión de datos por
una red. Los datos que se envian se dividen en «paquetes»
individuales y completamente independientes. Cada ordenador (o
host) de Internet tiene como minimo una direccion quelo identifica
de forma exclusiva y lo distingue de todos los demas, y cada
paquete de datos contiene la direccion del emisor y la del receptor.
El protocolo de Internet garantiza que todos los paquetes de datos
llegaran a la direccion apropiada. IP es un protocolo sin conexión, lo
cual significa que no hay ninguna conexión establecida entre los
extremos de la comunicación, por lo que los paquetes se pueden
enviar por rutas distintas y no necesitan llegar al destino en el orden
correcto. Una vez que los paquetes de datos han llegado al destino
correcto, otro protocolo, el Protocolo de control de transmision
(TCP), los coloca en el orden correcto.

39. Consulte también TCP. Por ejemplo, IP es el
mecanismo de envió por el cual se manda su
correo electrónico. IP define como los datos
se dividan en paquetes (pakets), cada
paquete codificado con una dirección IP; y
varios paquetes constituyen un solo mensaje.
Estos paquetes viajan a través del Internet
por rutas distintas para llegar en orden a su
destino.
