Algoritmos
Unidad 1
Licenciatura en
Informática Administrativa

1
UNIDAD 1
ALGORITMOS A TRAVÉS DE LA PROGRAMACIÓN
ESTRUCTURADA
En el siguiente esquema se representan los contenidos temáticos correspondientes
a la Primera Unidad temática de la unidad de aprendizaje Algoritmos
Computacionales, cada uno de estos temas guardan relación entre sí; compañero
estudiante… sigue adelante y felicidades.

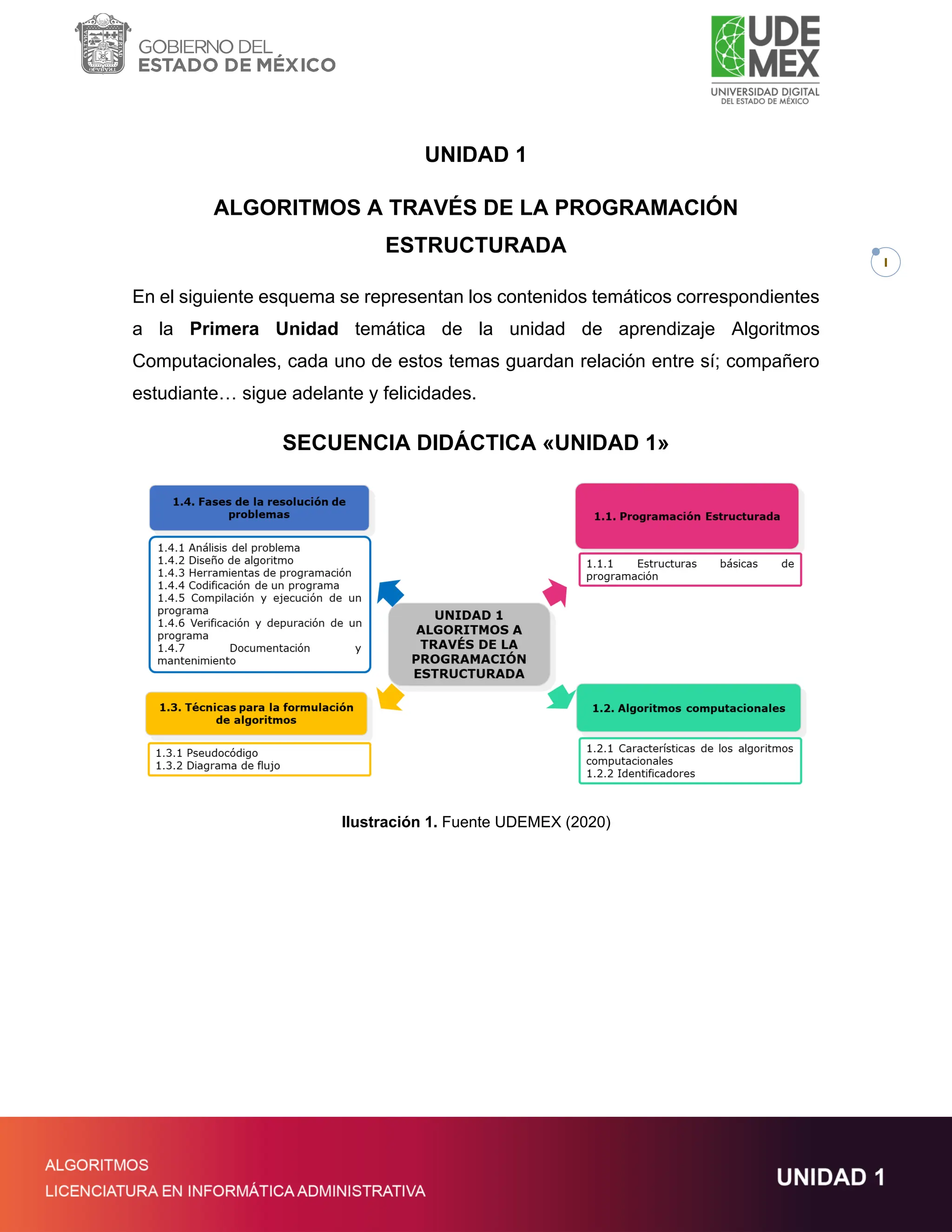

SECUENCIA DIDÁCTICA «UNIDAD 1»
Ilustración 1. Fuente UDEMEX (2020)

2

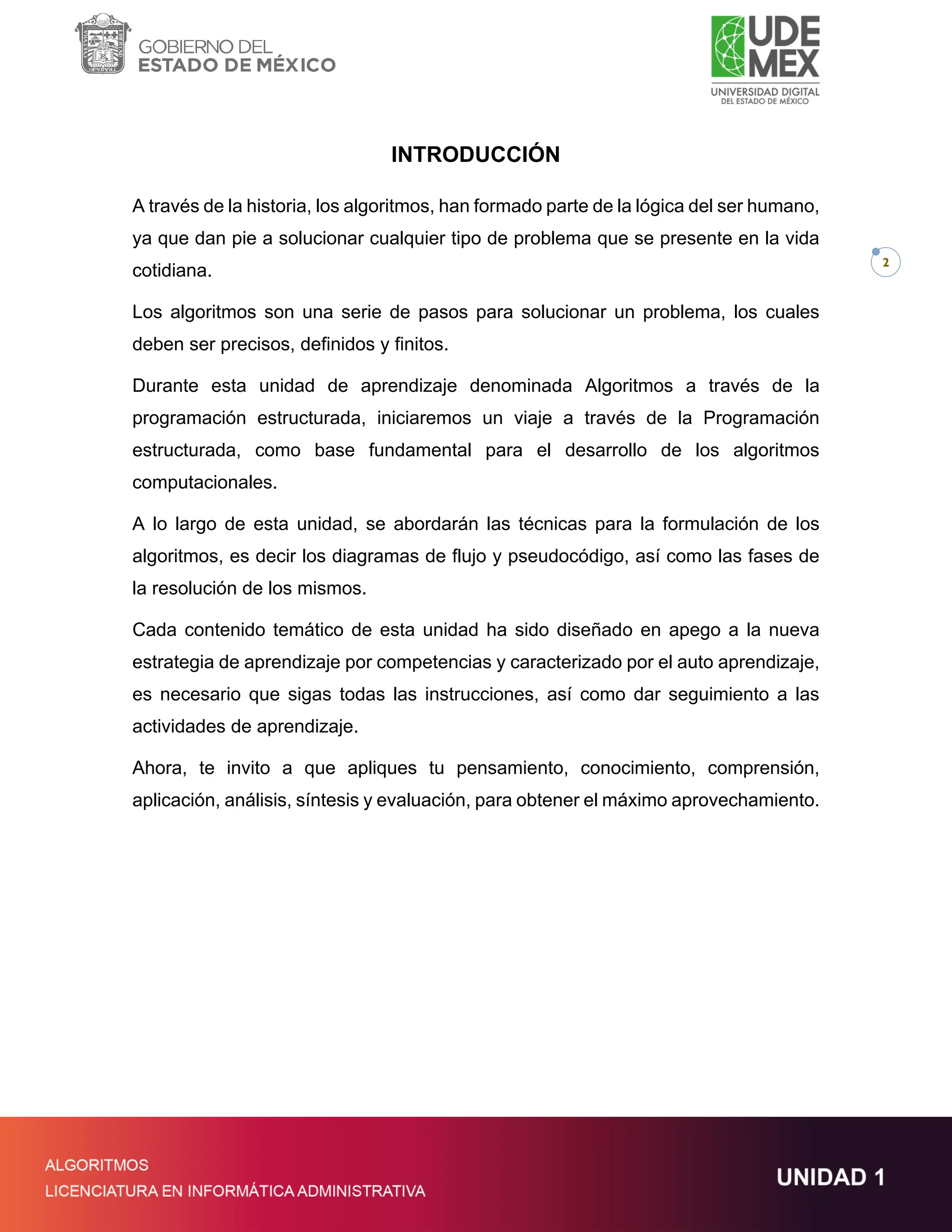

INTRODUCCIÓN
A través de la historia, los algoritmos, han formado parte de la lógica del ser humano,
ya que dan pie a solucionar cualquier tipo de problema que se presente en la vida
cotidiana.
Los algoritmos son una serie de pasos para solucionar un problema, los cuales
deben ser precisos, definidos y finitos.
Durante esta unidad de aprendizaje denominada Algoritmos a través de la
programación estructurada, iniciaremos un viaje a través de la Programación
estructurada, como base fundamental para el desarrollo de los algoritmos
computacionales.
A lo largo de esta unidad, se abordarán las técnicas para la formulación de los
algoritmos, es decir los diagramas de flujo y pseudocódigo, así como las fases de
la resolución de los mismos.
Cada contenido temático de esta unidad ha sido diseñado en apego a la nueva
estrategia de aprendizaje por competencias y caracterizado por el auto aprendizaje,
es necesario que sigas todas las instrucciones, así como dar seguimiento a las
actividades de aprendizaje.
Ahora, te invito a que apliques tu pensamiento, conocimiento, comprensión,
aplicación, análisis, síntesis y evaluación, para obtener el máximo aprovechamiento.

3

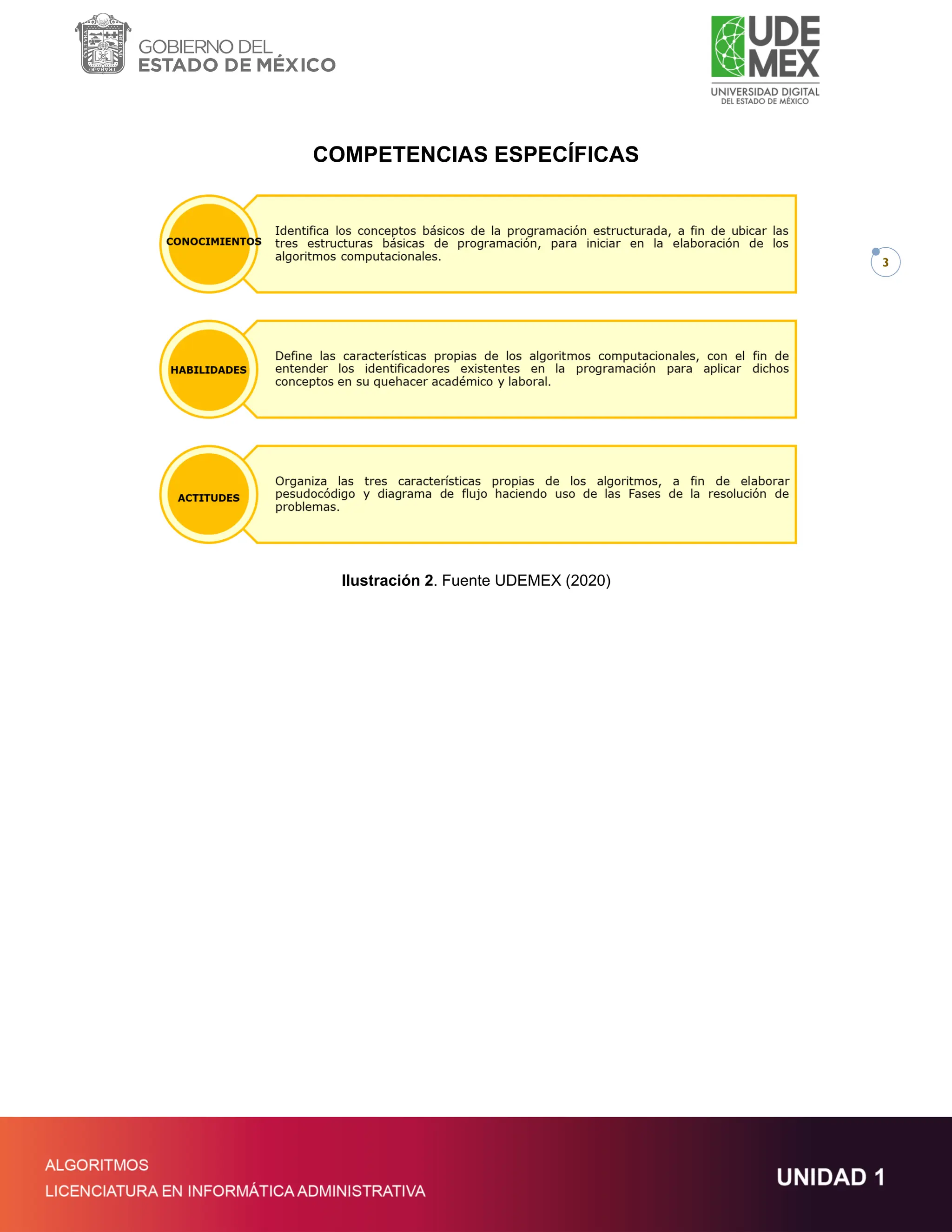

COMPETENCIAS ESPECÍFICAS

4

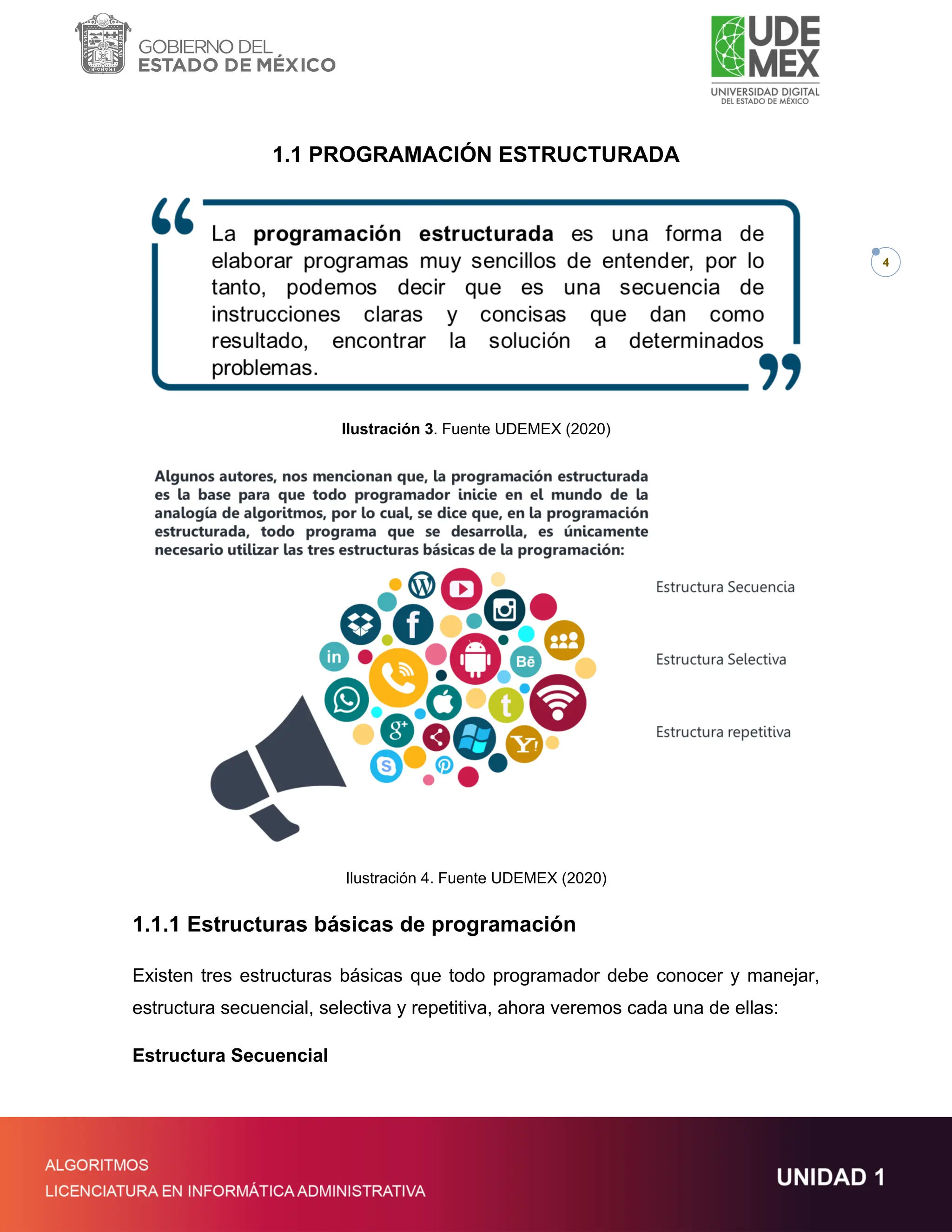

1.1 PROGRAMACIÓN ESTRUCTURADA
1.1.1 Estructuras básicas de programación
Existen tres estructuras básicas que todo programador debe conocer y manejar,
estructura secuencial, selectiva y repetitiva, ahora veremos cada una de ellas:
Estructura Secuencial

5

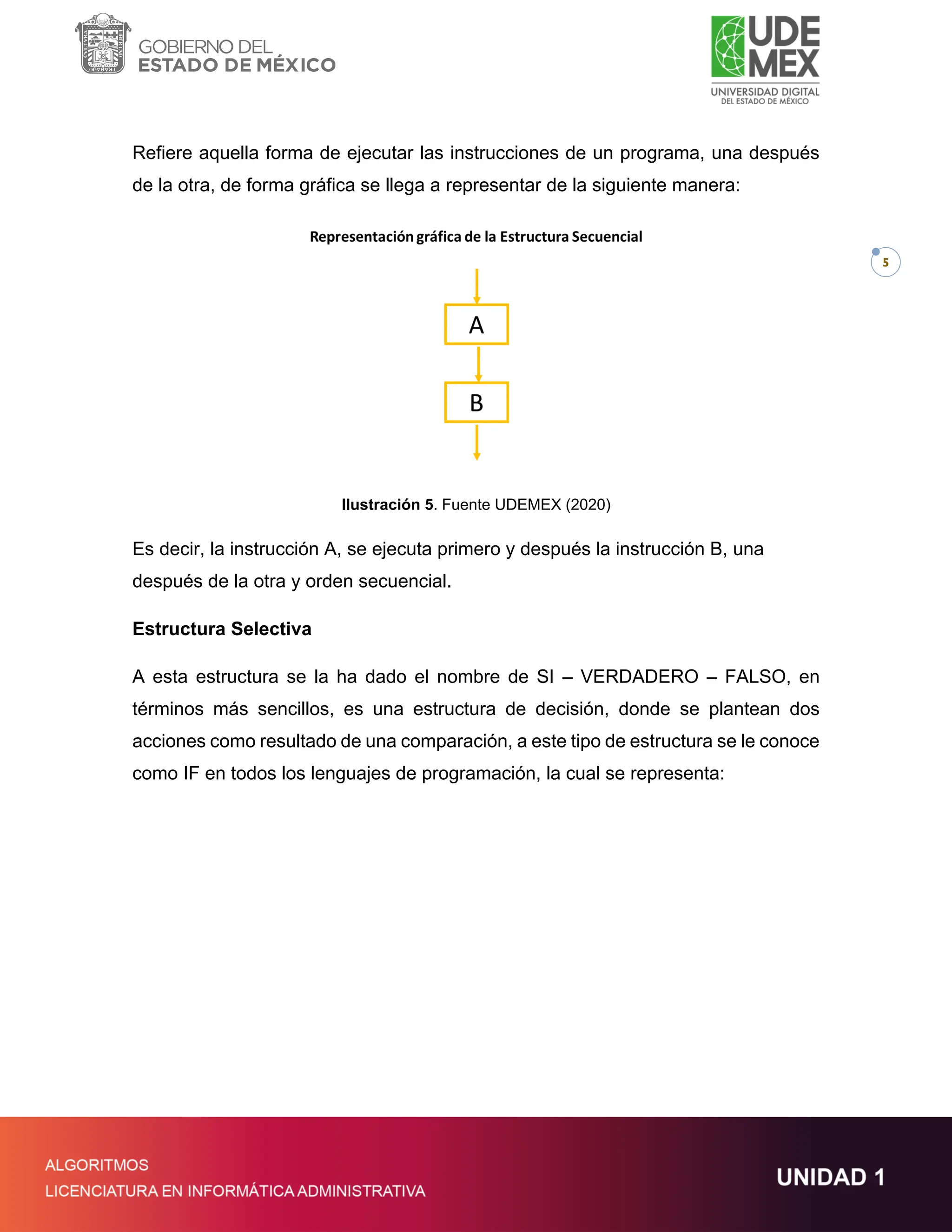

Refiere aquella forma de ejecutar las instrucciones de un programa, una después
de la otra, de forma gráfica se llega a representar de la siguiente manera:
Es decir, la instrucción A, se ejecuta primero y después la instrucción B, una
después de la otra y orden secuencial.
Estructura Selectiva
A esta estructura se la ha dado el nombre de SI – VERDADERO – FALSO, en
términos más sencillos, es una estructura de decisión, donde se plantean dos
acciones como resultado de una comparación, a este tipo de estructura se le conoce
como IF en todos los lenguajes de programación, la cual se representa:

6

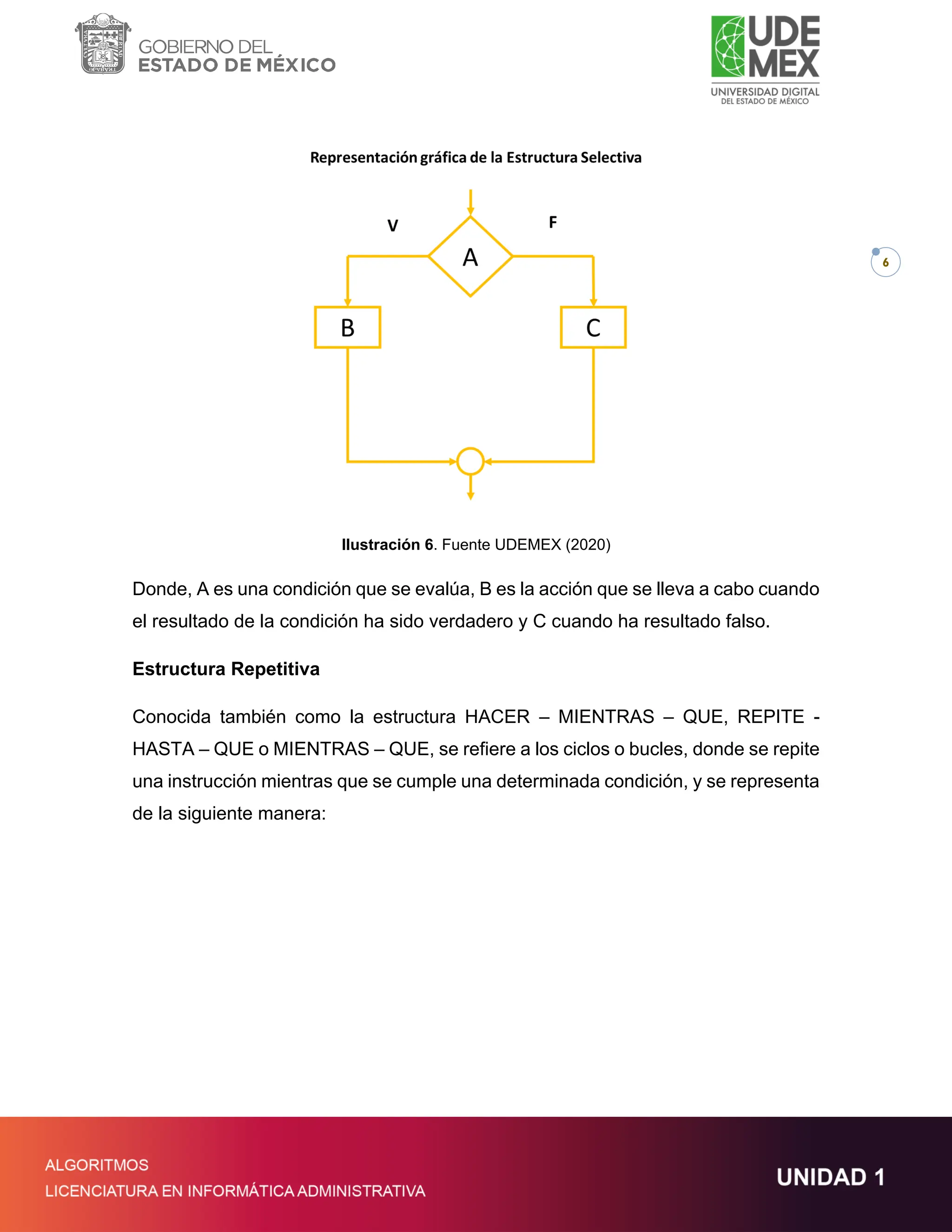

Donde, A es una condición que se evalúa, B es la acción que se lleva a cabo cuando
el resultado de la condición ha sido verdadero y C cuando ha resultado falso.

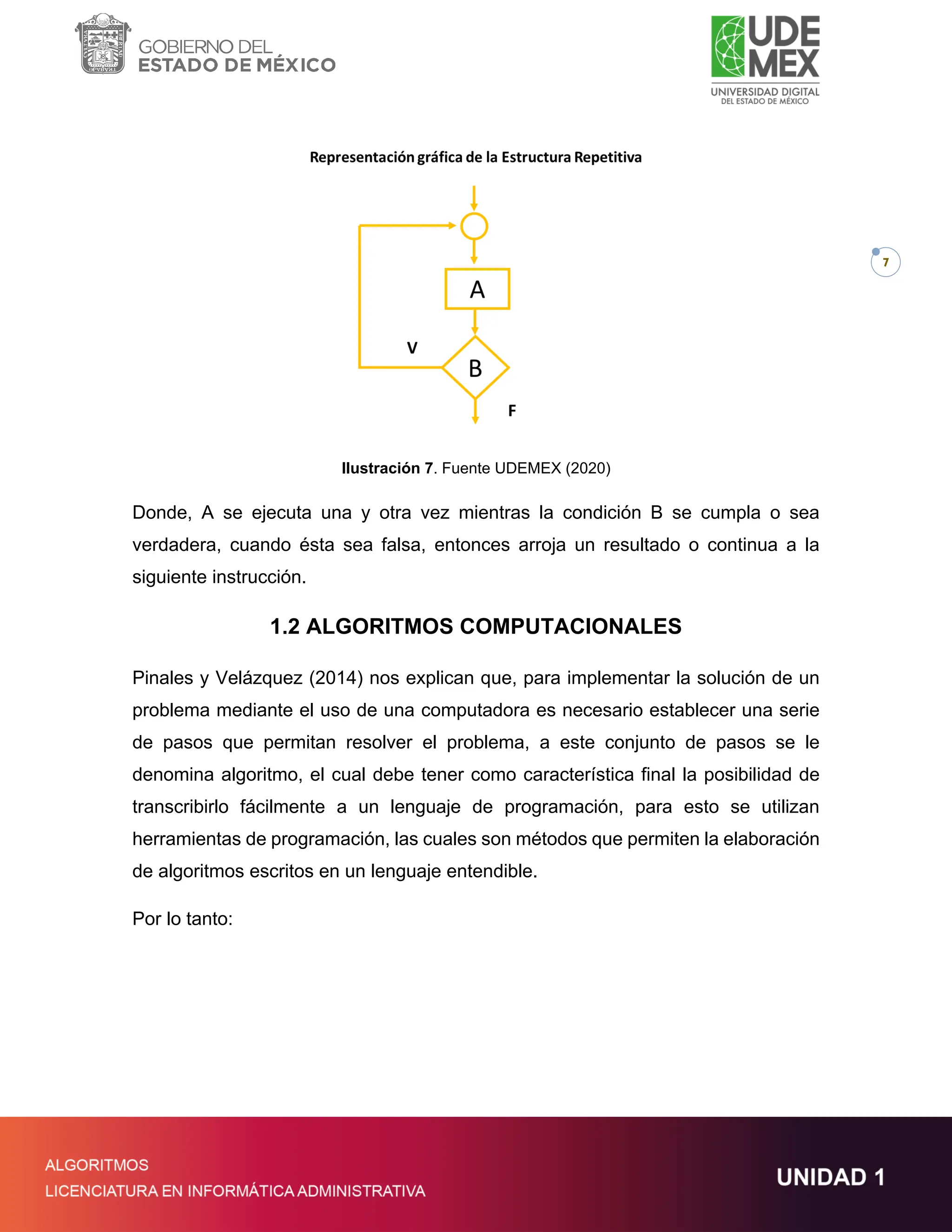

Estructura Repetitiva
Conocida también como la estructura HACER – MIENTRAS – QUE, REPITE -
HASTA – QUE o MIENTRAS – QUE, se refiere a los ciclos o bucles, donde se repite
una instrucción mientras que se cumple una determinada condición, y se representa
de la siguiente manera:

7
Donde, A se ejecuta una y otra vez mientras la condición B se cumpla o sea
verdadera, cuando ésta sea falsa, entonces arroja un resultado o continua a la
siguiente instrucción.
1.2 ALGORITMOS COMPUTACIONALES
Pinales y Velázquez (2014) nos explican que, para implementar la solución de un
problema mediante el uso de una computadora es necesario establecer una serie
de pasos que permitan resolver el problema, a este conjunto de pasos se le
denomina algoritmo, el cual debe tener como característica final la posibilidad de
transcribirlo fácilmente a un lenguaje de programación, para esto se utilizan
herramientas de programación, las cuales son métodos que permiten la elaboración
de algoritmos escritos en un lenguaje entendible.
Por lo tanto:

8

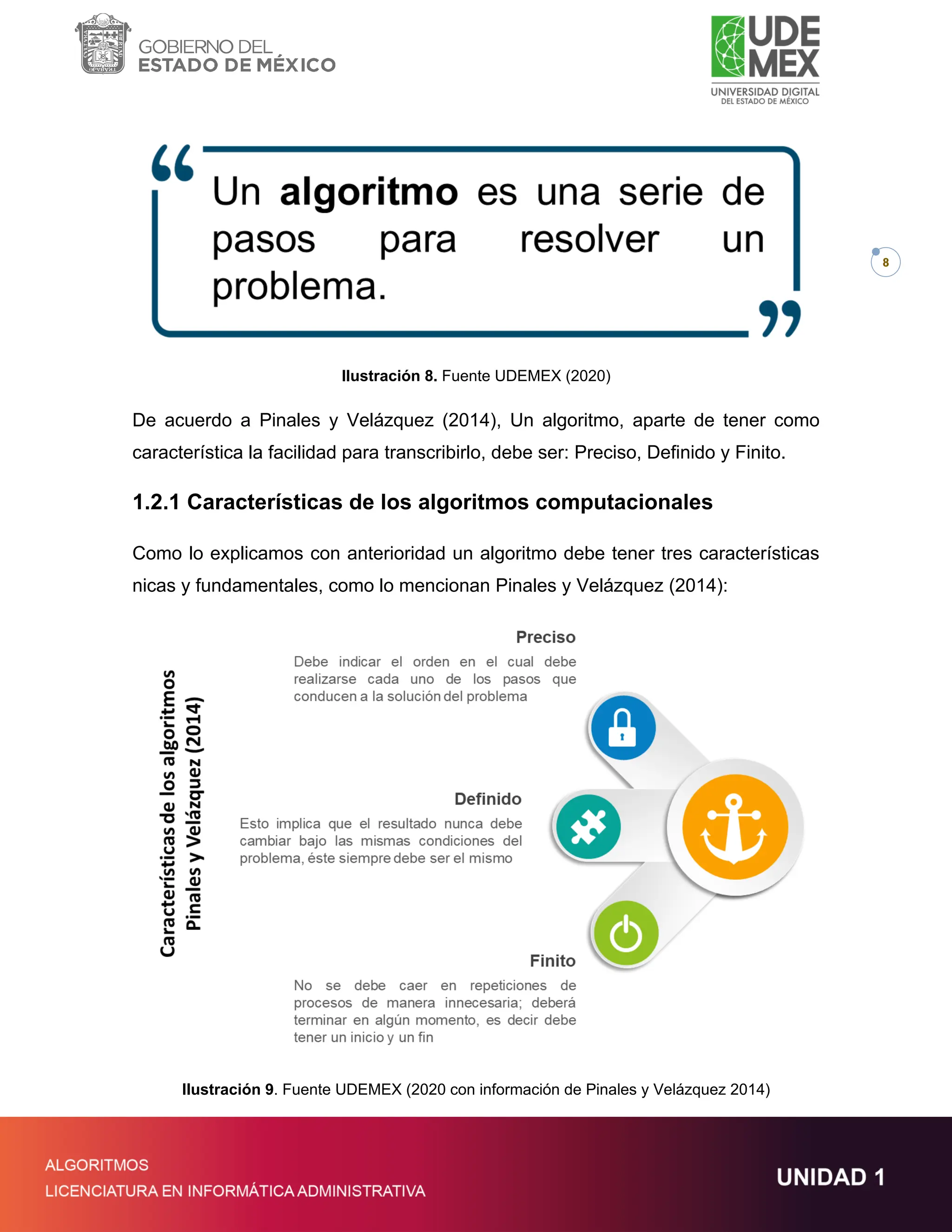

De acuerdo a Pinales y Velázquez (2014), Un algoritmo, aparte de tener como
característica la facilidad para transcribirlo, debe ser: Preciso, Definido y Finito.
1.2.1 Características de los algoritmos computacionales
Como lo explicamos con anterioridad un algoritmo debe tener tres características
nicas y fundamentales, como lo mencionan Pinales y Velázquez (2014):
Ilustración 9. Fuente UDEMEX (2020 con información de Pinales y Velázquez 2014)

9

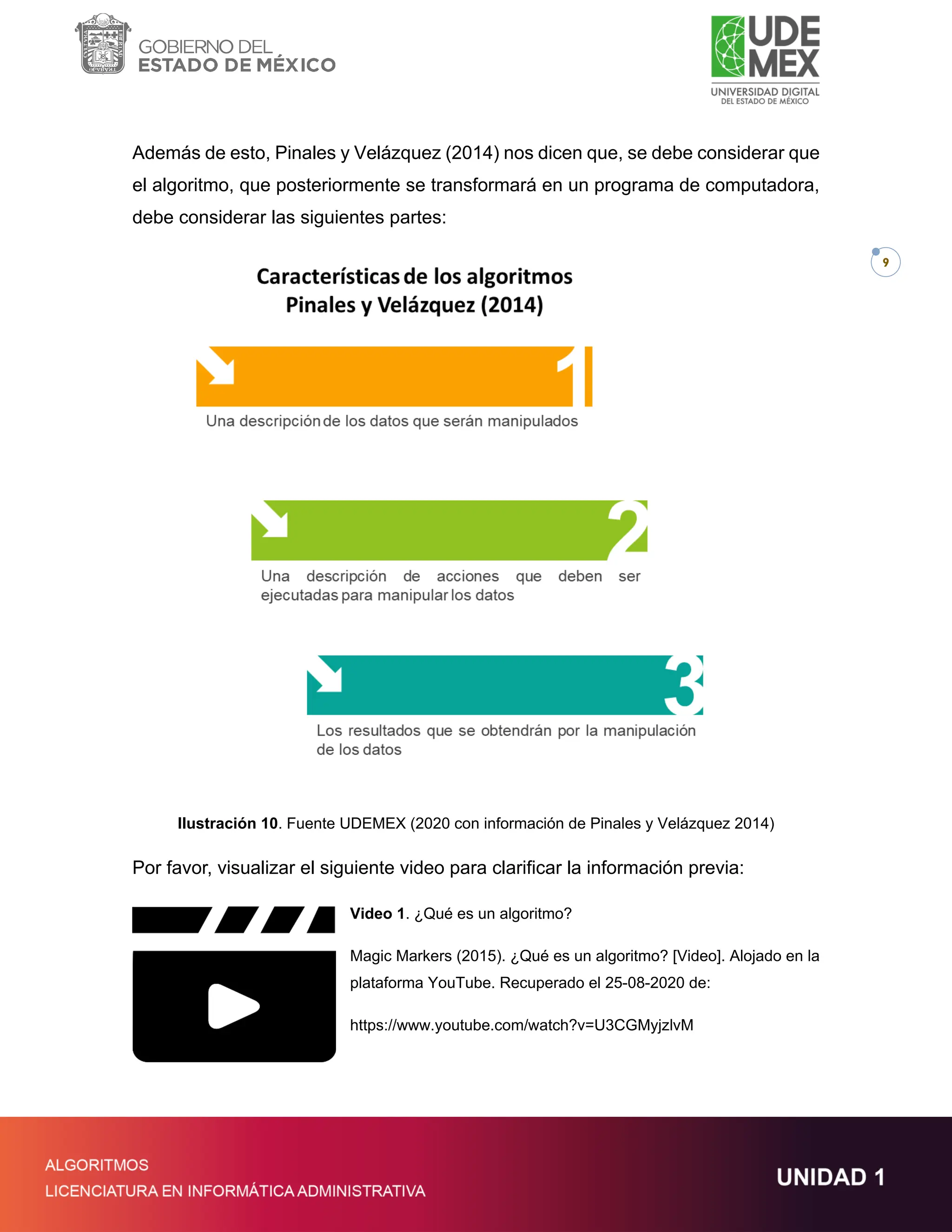

Además de esto, Pinales y Velázquez (2014) nos dicen que, se debe considerar que
el algoritmo, que posteriormente se transformará en un programa de computadora,
debe considerar las siguientes partes:
Por favor, visualizar el siguiente video para clarificar la información previa:
Video 1. ¿Qué es un algoritmo?
Magic Markers (2015). ¿Qué es un algoritmo? [Video]. Alojado en la
plataforma YouTube. Recuperado el 25-08-2020 de:
https://www.youtube.com/watch?v=U3CGMyjzlvM

10

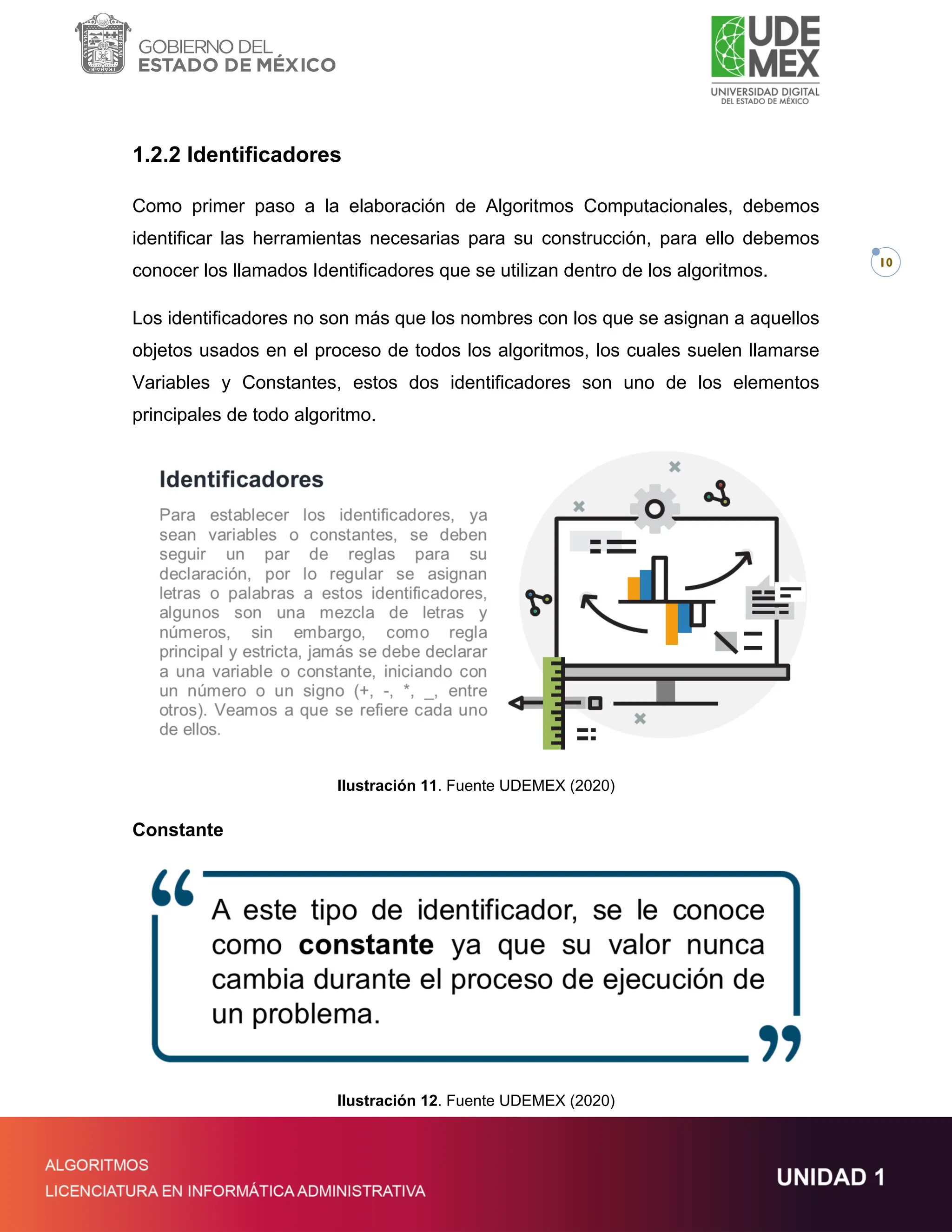

1.2.2 Identificadores
Como primer paso a la elaboración de Algoritmos Computacionales, debemos
identificar las herramientas necesarias para su construcción, para ello debemos
conocer los llamados Identificadores que se utilizan dentro de los algoritmos.
Los identificadores no son más que los nombres con los que se asignan a aquellos
objetos usados en el proceso de todos los algoritmos, los cuales suelen llamarse
Variables y Constantes, estos dos identificadores son uno de los elementos
principales de todo algoritmo.
Constante

11

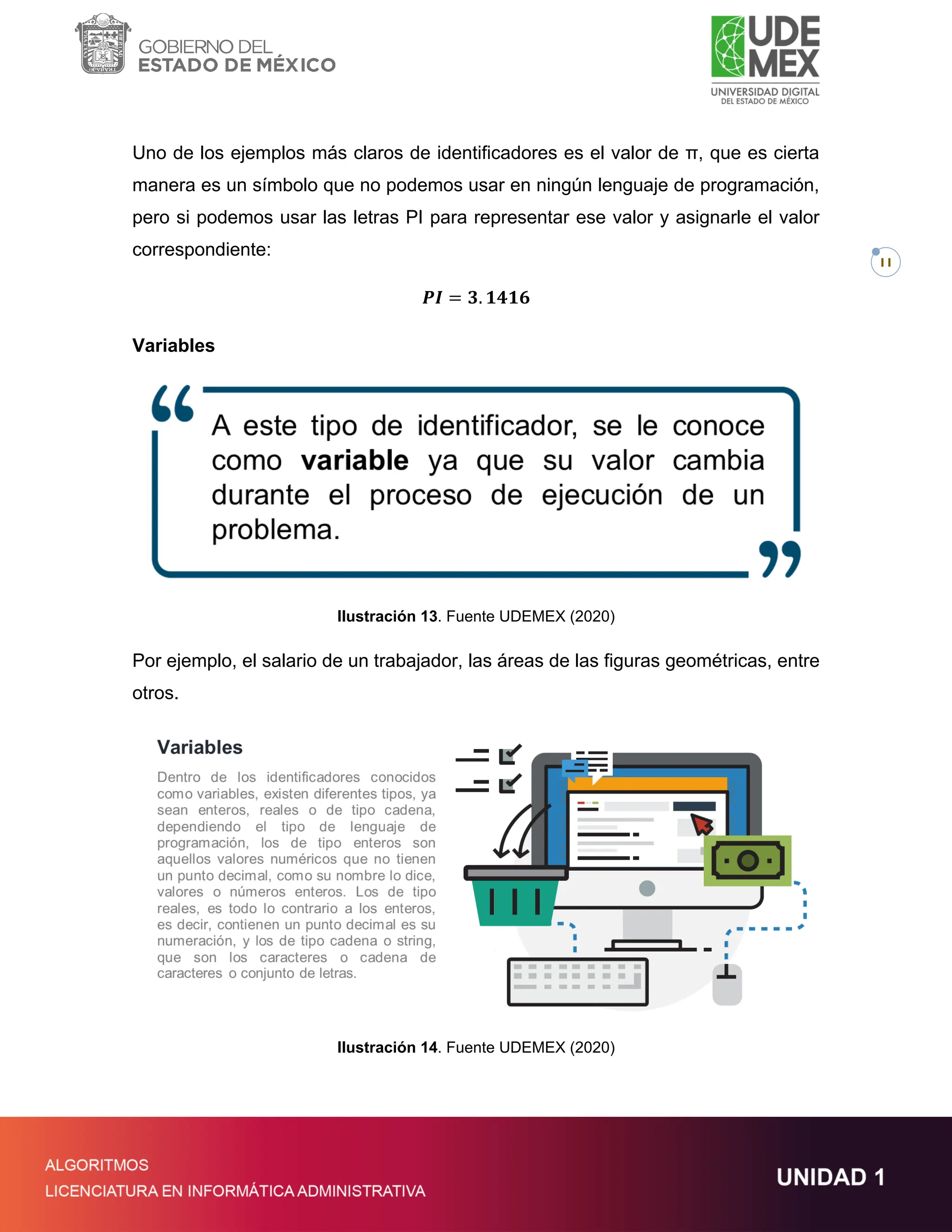

Uno de los ejemplos más claros de identificadores es el valor de π, que es cierta
manera es un símbolo que no podemos usar en ningún lenguaje de programación,
pero si podemos usar las letras PI para representar ese valor y asignarle el valor
correspondiente:
𝑷𝑰 = 𝟑. 𝟏𝟒𝟏𝟔
Variables
Por ejemplo, el salario de un trabajador, las áreas de las figuras geométricas, entre
otros.

12

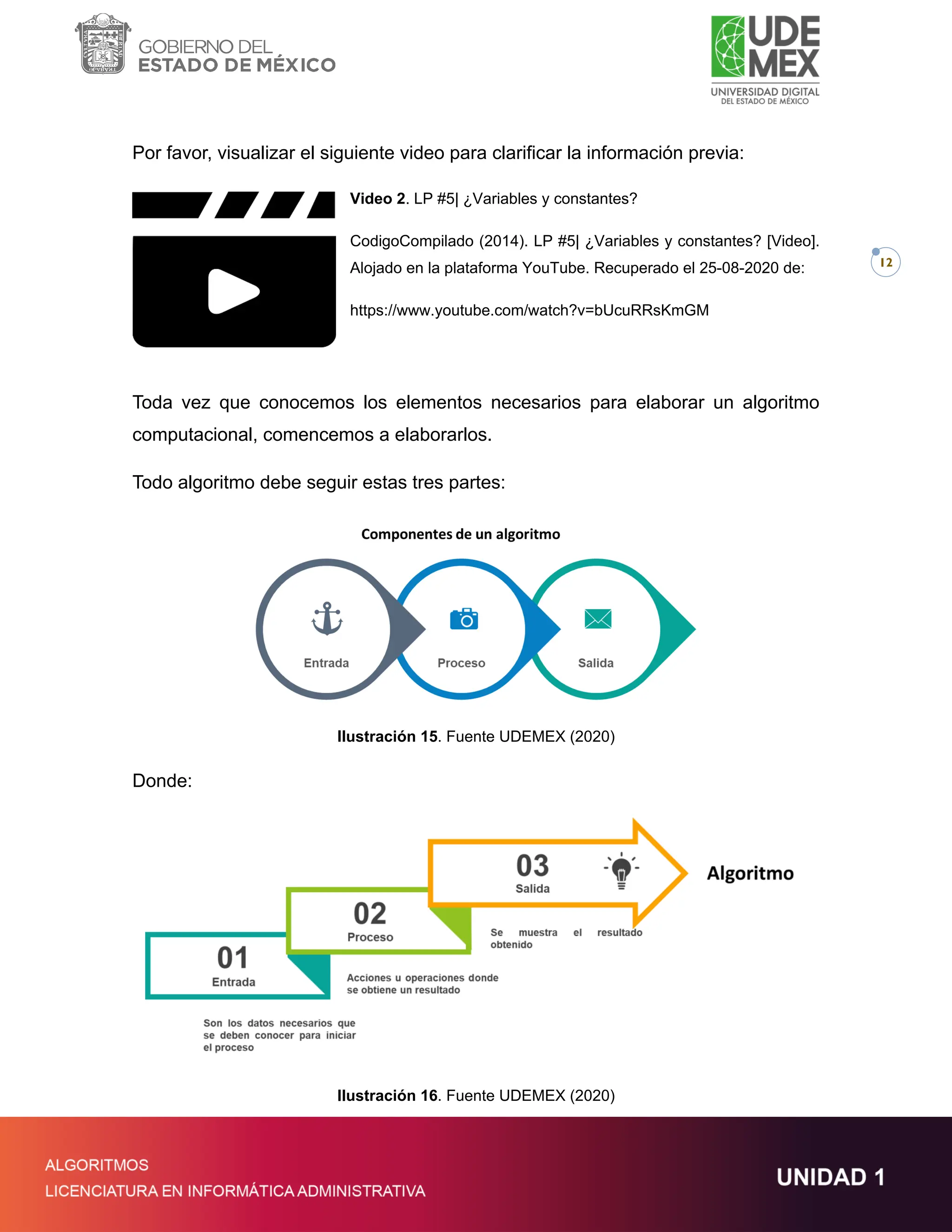

Video 2. LP #5| ¿Variables y constantes?
CodigoCompilado (2014). LP #5| ¿Variables y constantes? [Video].
Alojado en la plataforma YouTube. Recuperado el 25-08-2020 de:
https://www.youtube.com/watch?v=bUcuRRsKmGM
Toda vez que conocemos los elementos necesarios para elaborar un algoritmo
computacional, comencemos a elaborarlos.
Todo algoritmo debe seguir estas tres partes:
Donde:

13

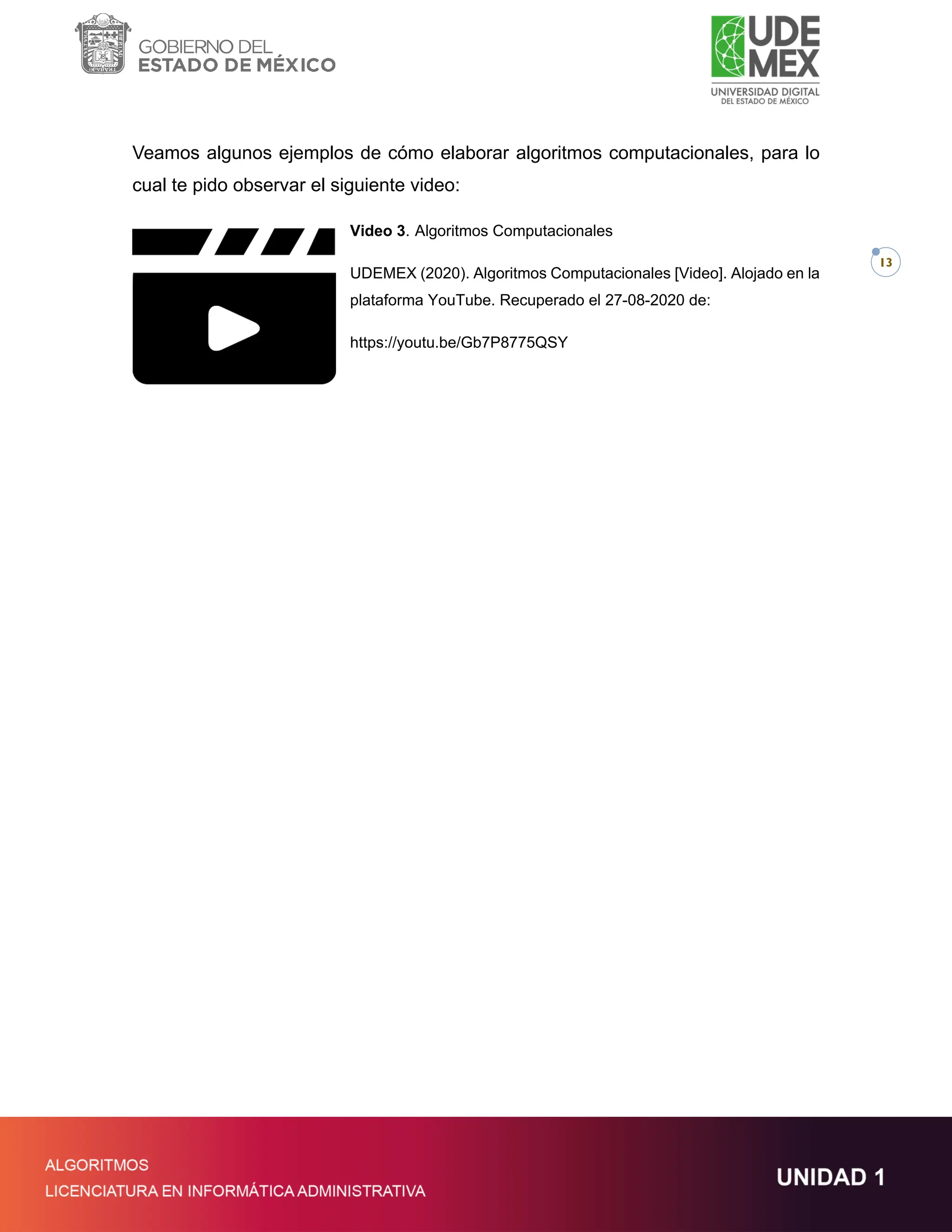

Veamos algunos ejemplos de cómo elaborar algoritmos computacionales, para lo
cual te pido observar el siguiente video:
Video 3. Algoritmos Computacionales
UDEMEX (2020). Algoritmos Computacionales [Video]. Alojado en la
https://youtu.be/Gb7P8775QSY

14

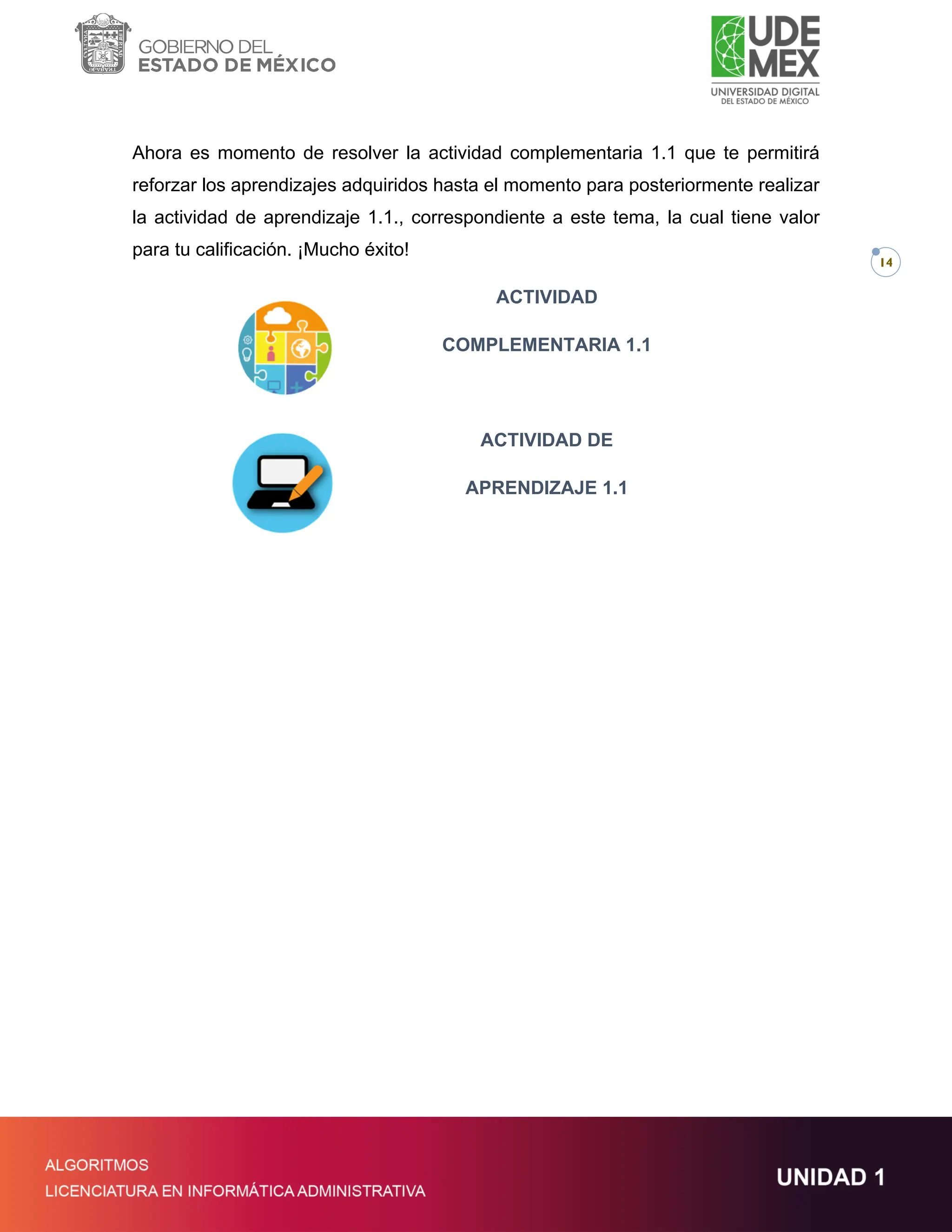

Ahora es momento de resolver la actividad complementaria 1.1 que te permitirá
reforzar los aprendizajes adquiridos hasta el momento para posteriormente realizar
la actividad de aprendizaje 1.1., correspondiente a este tema, la cual tiene valor
para tu calificación. ¡Mucho éxito!
ACTIVIDAD
COMPLEMENTARIA 1.1
ACTIVIDAD DE
APRENDIZAJE 1.1

15

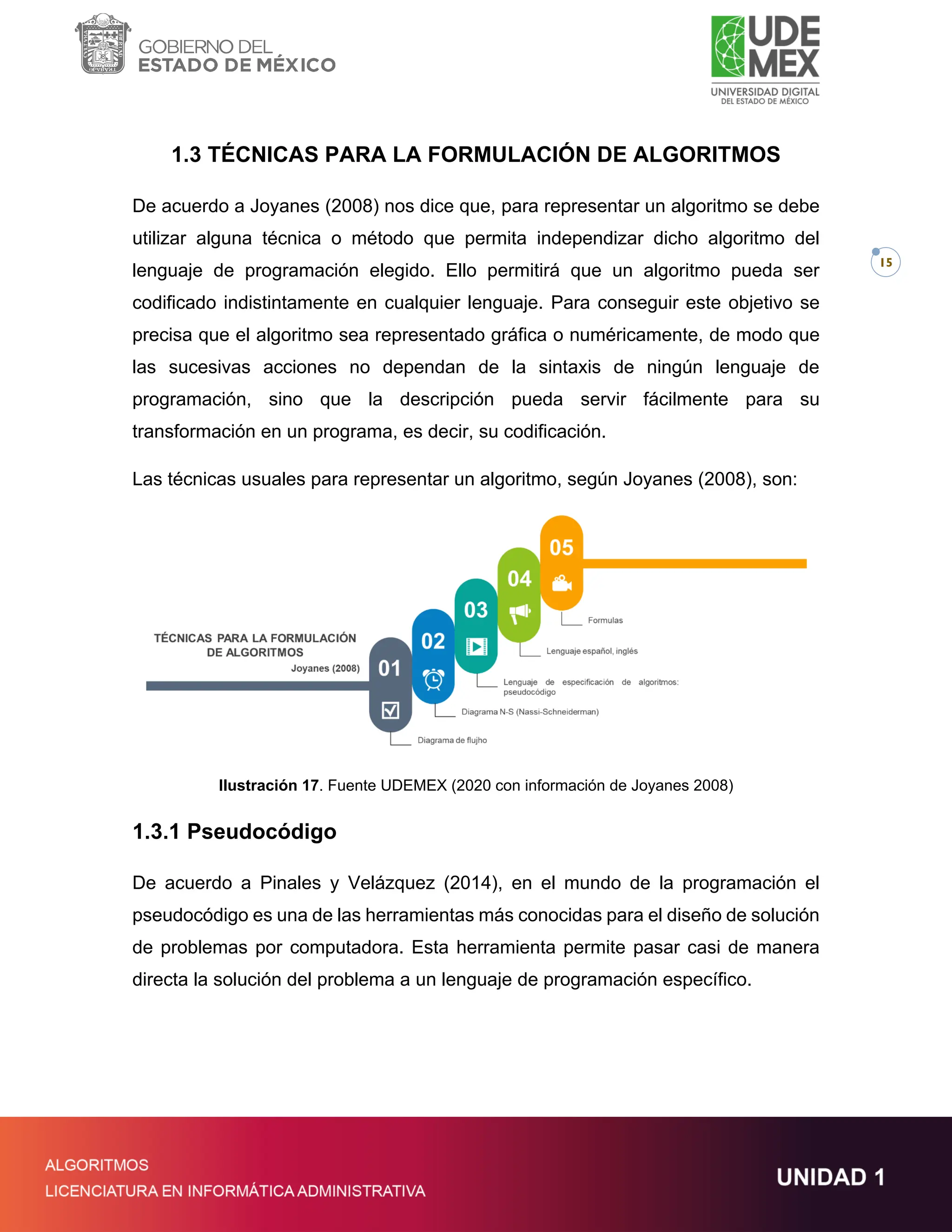

1.3 TÉCNICAS PARA LA FORMULACIÓN DE ALGORITMOS
De acuerdo a Joyanes (2008) nos dice que, para representar un algoritmo se debe
utilizar alguna técnica o método que permita independizar dicho algoritmo del
lenguaje de programación elegido. Ello permitirá que un algoritmo pueda ser
codificado indistintamente en cualquier lenguaje. Para conseguir este objetivo se
precisa que el algoritmo sea representado gráfica o numéricamente, de modo que
las sucesivas acciones no dependan de la sintaxis de ningún lenguaje de
programación, sino que la descripción pueda servir fácilmente para su
transformación en un programa, es decir, su codificación.
Las técnicas usuales para representar un algoritmo, según Joyanes (2008), son:
Ilustración 17. Fuente UDEMEX (2020 con información de Joyanes 2008)
1.3.1 Pseudocódigo
De acuerdo a Pinales y Velázquez (2014), en el mundo de la programación el
pseudocódigo es una de las herramientas más conocidas para el diseño de solución
de problemas por computadora. Esta herramienta permite pasar casi de manera
directa la solución del problema a un lenguaje de programación específico.

16
Por ejemplo, el pseudocódigo para determinar el volumen de una caja de
dimensiones A, B y C se puede establecer de la siguiente forma, según Pinales y
Velázquez (2014):
1. Inicio
2. Leer las medidas A, B, C
3. Realizar el producto de A * B * C y guardarlo en V (V = A * B * C)
4. Escribir el resultado V
5. Fin
Donde, comenzamos con un Inicio y terminamos con un fin, como en los algoritmos,
leemos la información o datos necesarios, continuando con los procesos u
operaciones donde se obtiene un resultado que es almacenado en una variable,
escribimos el resultado obtenido y terminamos con un Fin.
En el pseudocódigo se hacen uso de los identificadores (variables y constantes),
así como de operadores de asignación (=), para representar las operaciones en los
procesos, es decir, el pseudocódigo es la forma más directa en la que podemos
indicarle a la computadora los procesos para resolución de problemas.
Veamos algunos ejemplos de cómo elaborar pseudocódigo, para lo cual vamos a
retomar los problemas elaborados en el subtema anterior, donde elaboramos los
Algoritmos Computacionales:

17
Pseudocódigo

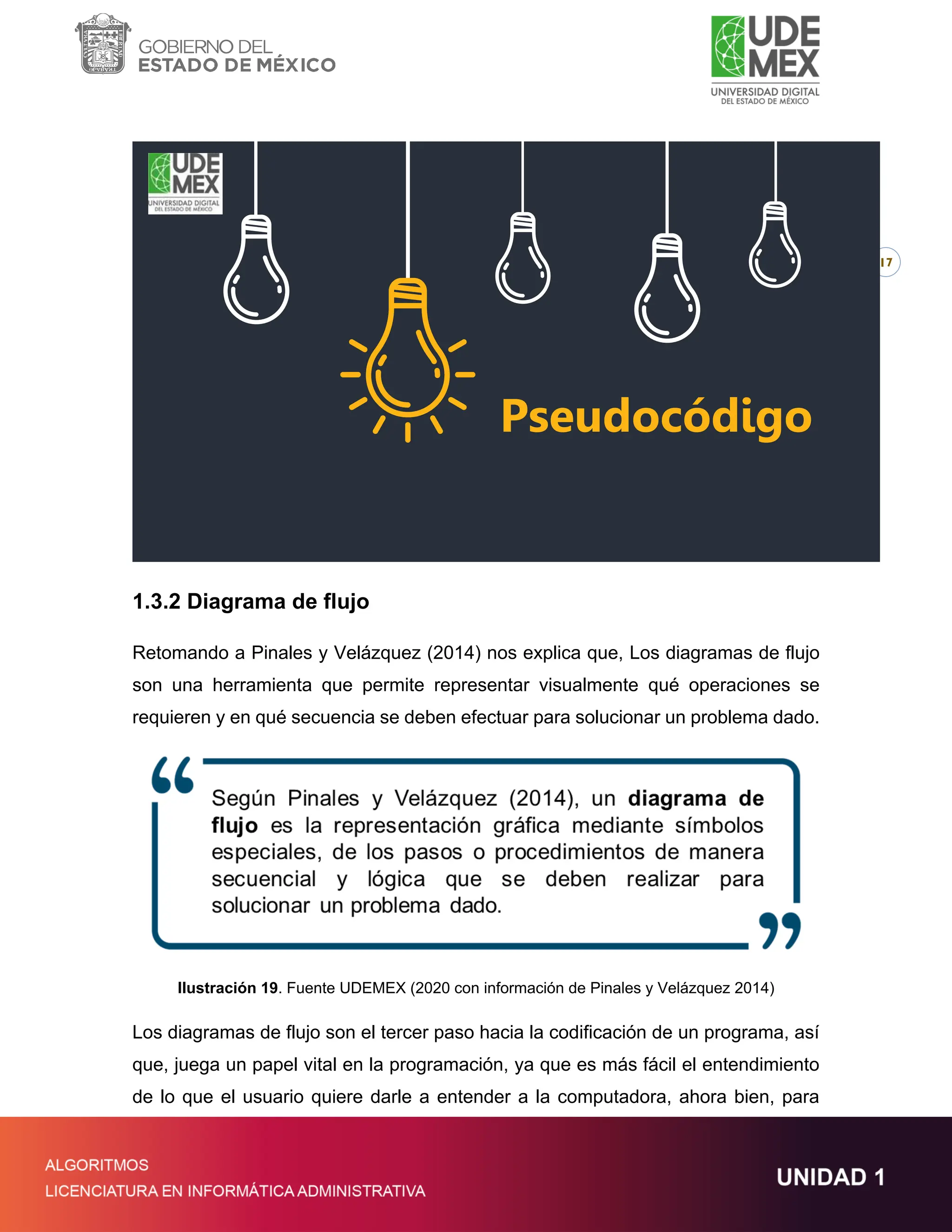

1.3.2 Diagrama de flujo
Retomando a Pinales y Velázquez (2014) nos explica que, Los diagramas de flujo
son una herramienta que permite representar visualmente qué operaciones se
requieren y en qué secuencia se deben efectuar para solucionar un problema dado.
Los diagramas de flujo son el tercer paso hacia la codificación de un programa, así
que, juega un papel vital en la programación, ya que es más fácil el entendimiento
de lo que el usuario quiere darle a entender a la computadora, ahora bien, para

18

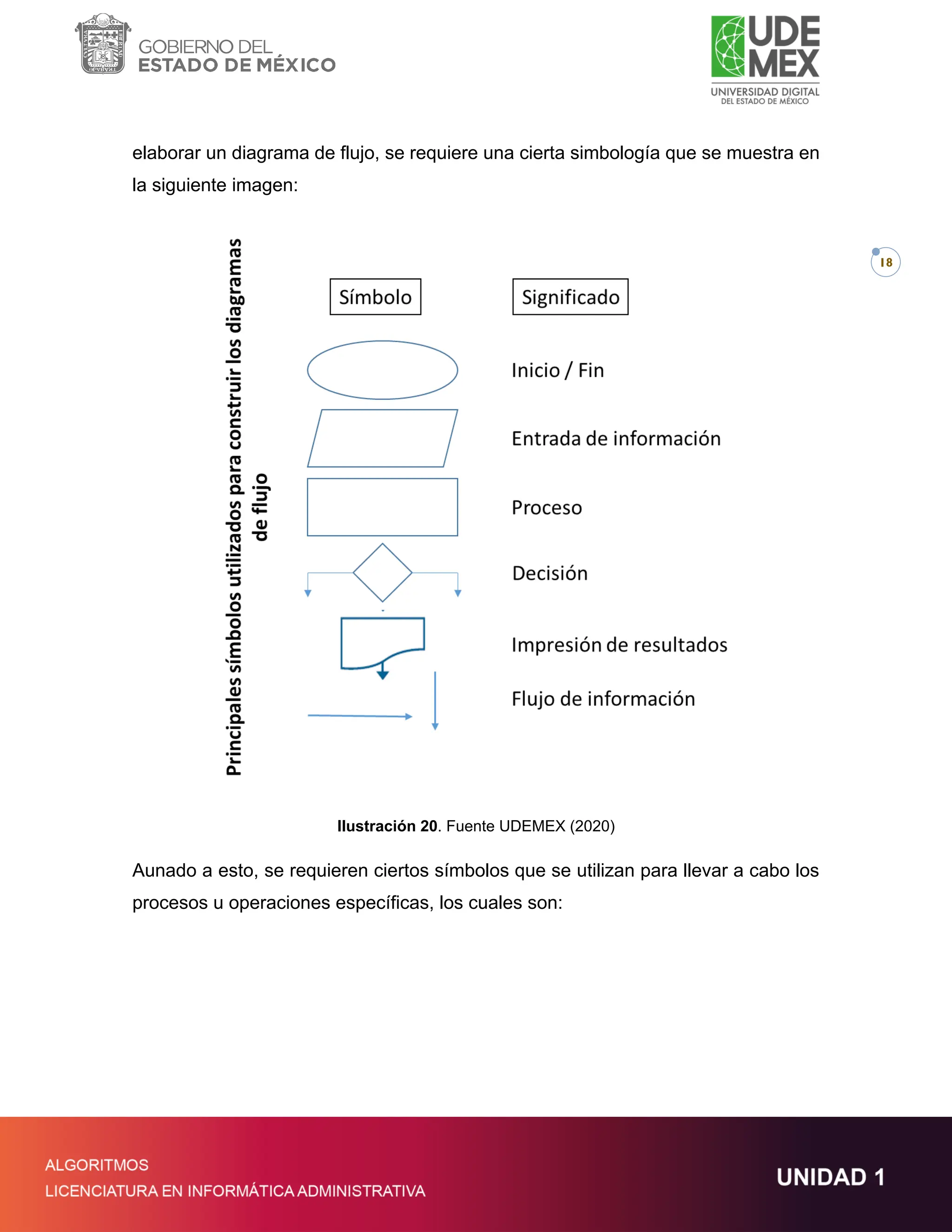

elaborar un diagrama de flujo, se requiere una cierta simbología que se muestra en
la siguiente imagen:

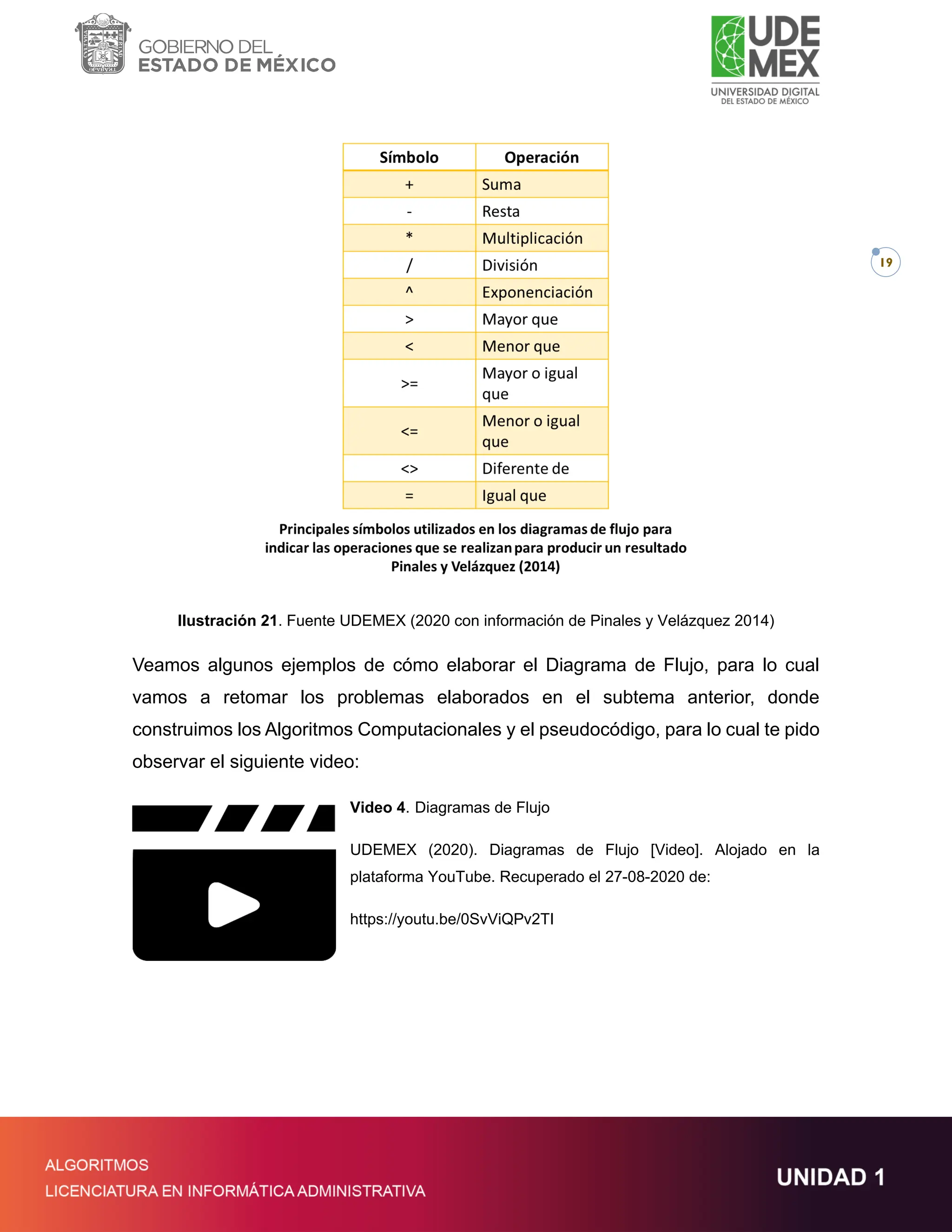

Aunado a esto, se requieren ciertos símbolos que se utilizan para llevar a cabo los
procesos u operaciones específicas, los cuales son:

19
Veamos algunos ejemplos de cómo elaborar el Diagrama de Flujo, para lo cual
vamos a retomar los problemas elaborados en el subtema anterior, donde
construimos los Algoritmos Computacionales y el pseudocódigo, para lo cual te pido
observar el siguiente video:
Video 4. Diagramas de Flujo
UDEMEX (2020). Diagramas de Flujo [Video]. Alojado en la
https://youtu.be/0SvViQPv2TI

20

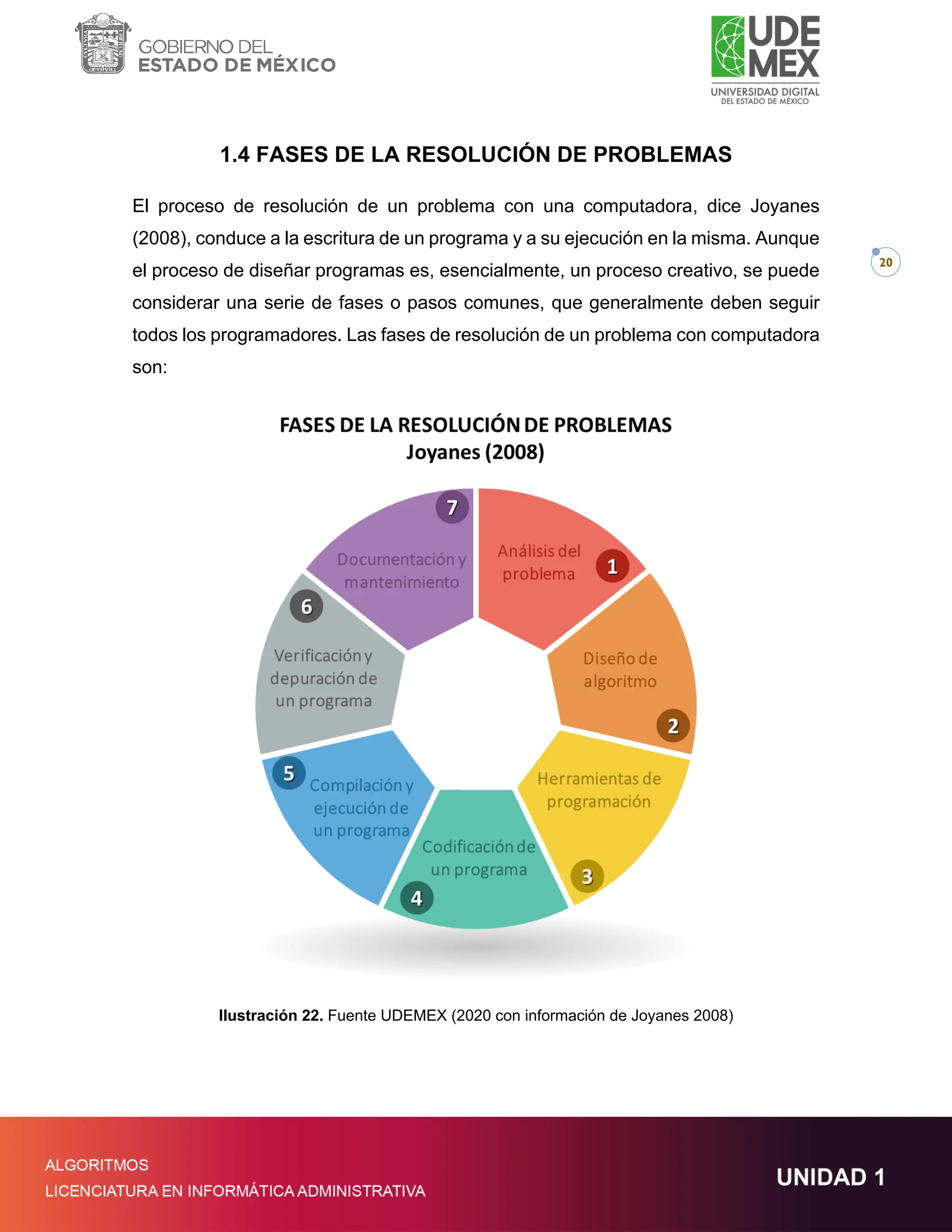

1.4 FASES DE LA RESOLUCIÓN DE PROBLEMAS
El proceso de resolución de un problema con una computadora, dice Joyanes
(2008), conduce a la escritura de un programa y a su ejecución en la misma. Aunque
el proceso de diseñar programas es, esencialmente, un proceso creativo, se puede
considerar una serie de fases o pasos comunes, que generalmente deben seguir
todos los programadores. Las fases de resolución de un problema con computadora
son:

21

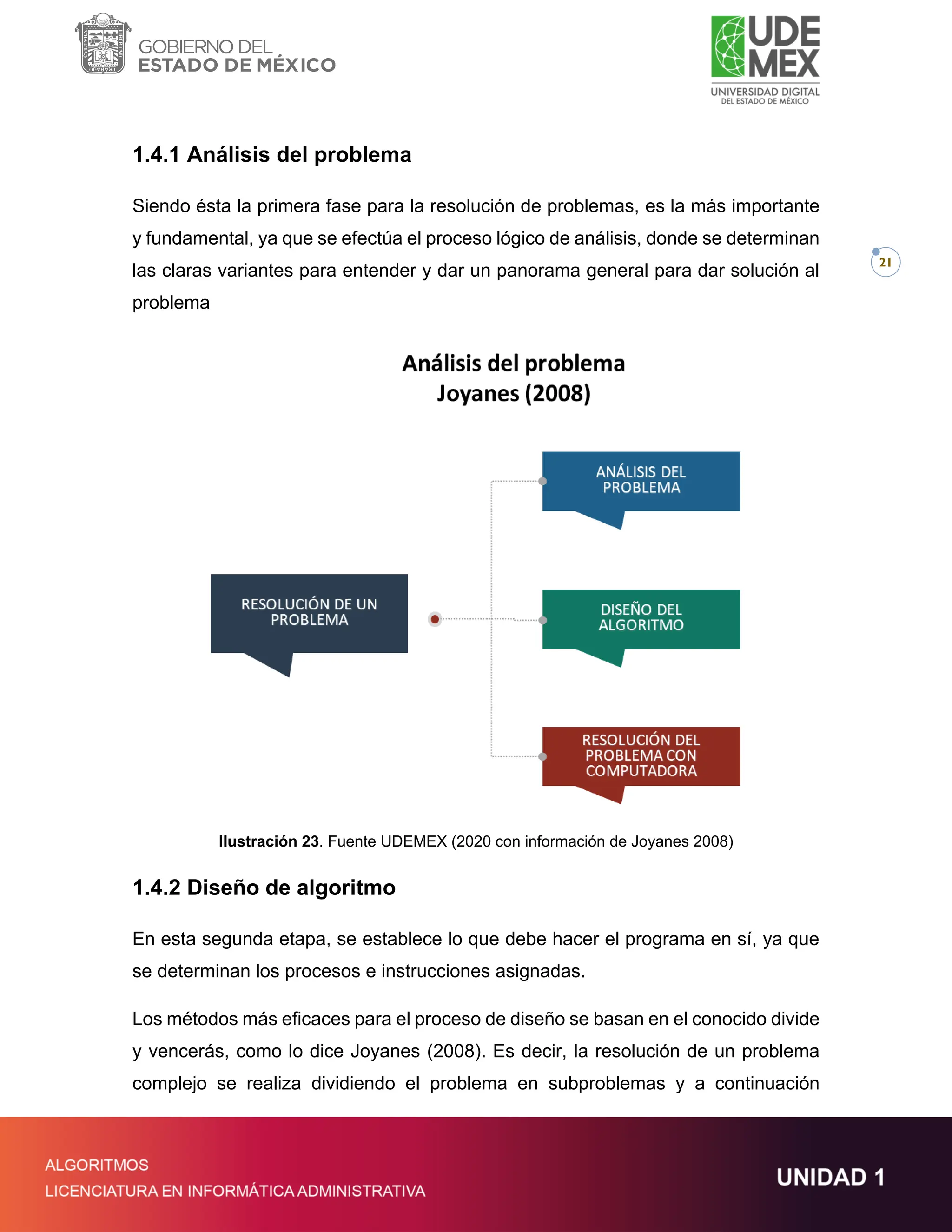

1.4.1 Análisis del problema
Siendo ésta la primera fase para la resolución de problemas, es la más importante
y fundamental, ya que se efectúa el proceso lógico de análisis, donde se determinan
las claras variantes para entender y dar un panorama general para dar solución al
problema
1.4.2 Diseño de algoritmo
En esta segunda etapa, se establece lo que debe hacer el programa en sí, ya que
se determinan los procesos e instrucciones asignadas.
Los métodos más eficaces para el proceso de diseño se basan en el conocido divide
y vencerás, como lo dice Joyanes (2008). Es decir, la resolución de un problema
complejo se realiza dividiendo el problema en subproblemas y a continuación

22

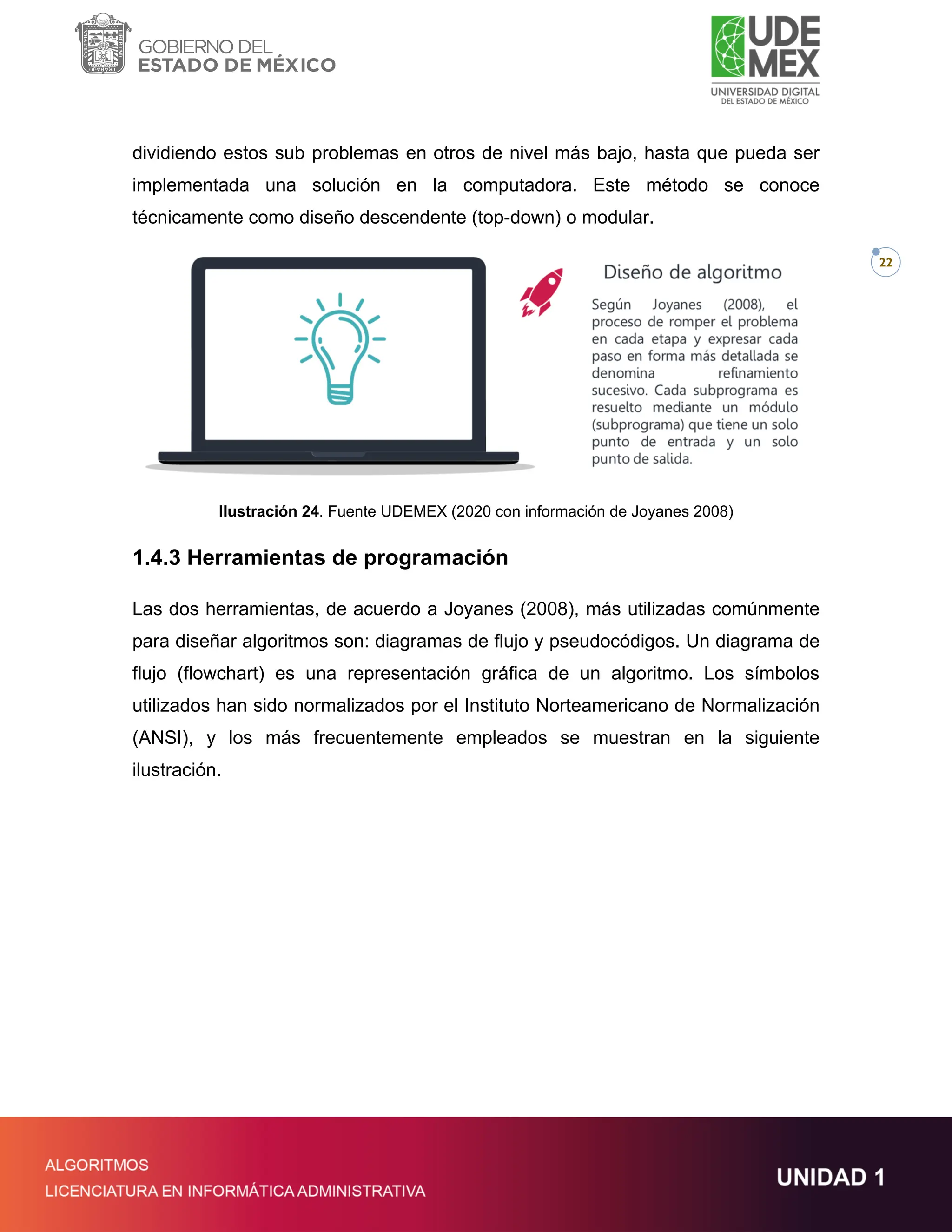

dividiendo estos sub problemas en otros de nivel más bajo, hasta que pueda ser
implementada una solución en la computadora. Este método se conoce
técnicamente como diseño descendente (top-down) o modular.

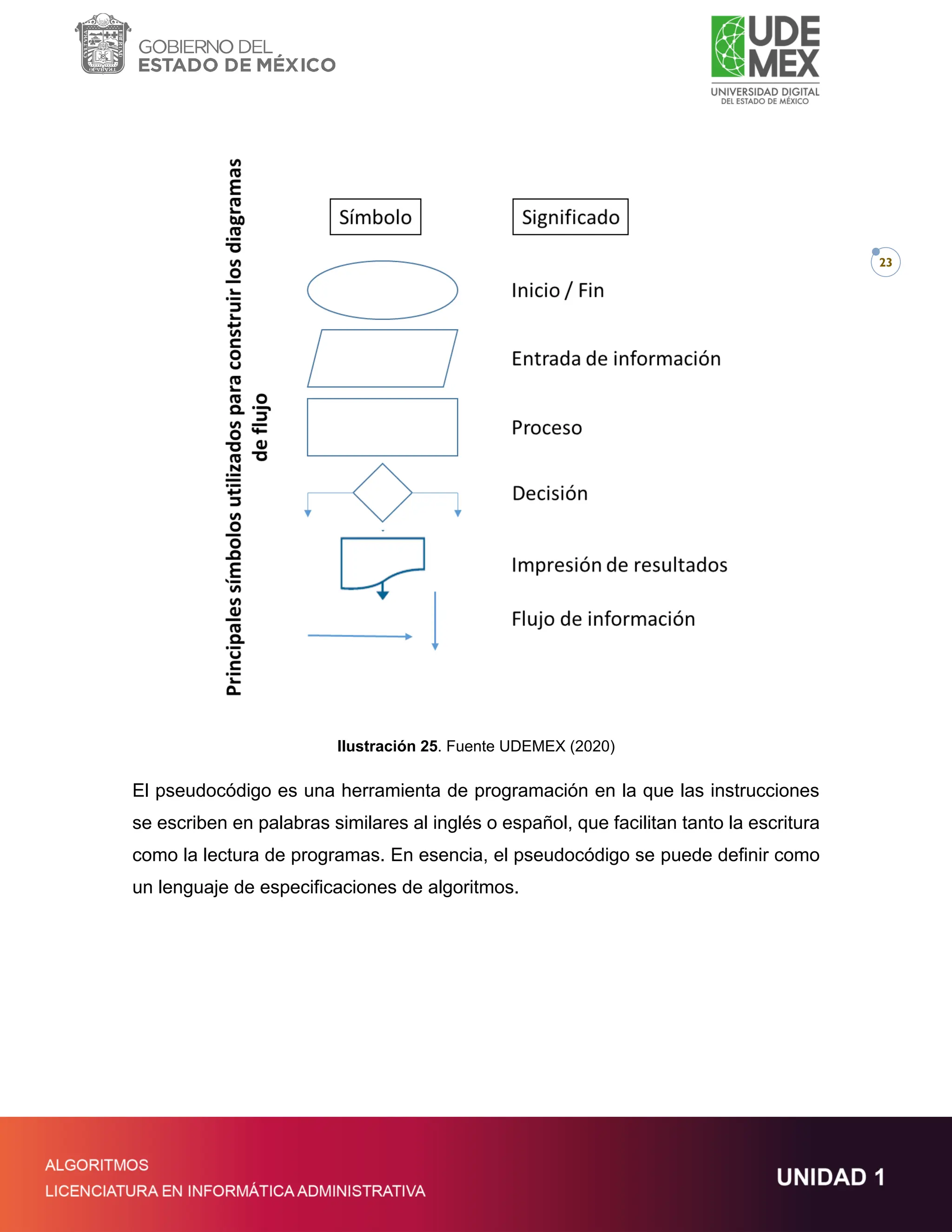

1.4.3 Herramientas de programación
Las dos herramientas, de acuerdo a Joyanes (2008), más utilizadas comúnmente
para diseñar algoritmos son: diagramas de flujo y pseudocódigos. Un diagrama de
flujo (flowchart) es una representación gráfica de un algoritmo. Los símbolos
utilizados han sido normalizados por el Instituto Norteamericano de Normalización
(ANSI), y los más frecuentemente empleados se muestran en la siguiente
ilustración.

23
El pseudocódigo es una herramienta de programación en la que las instrucciones
se escriben en palabras similares al inglés o español, que facilitan tanto la escritura
como la lectura de programas. En esencia, el pseudocódigo se puede definir como
un lenguaje de especificaciones de algoritmos.

24

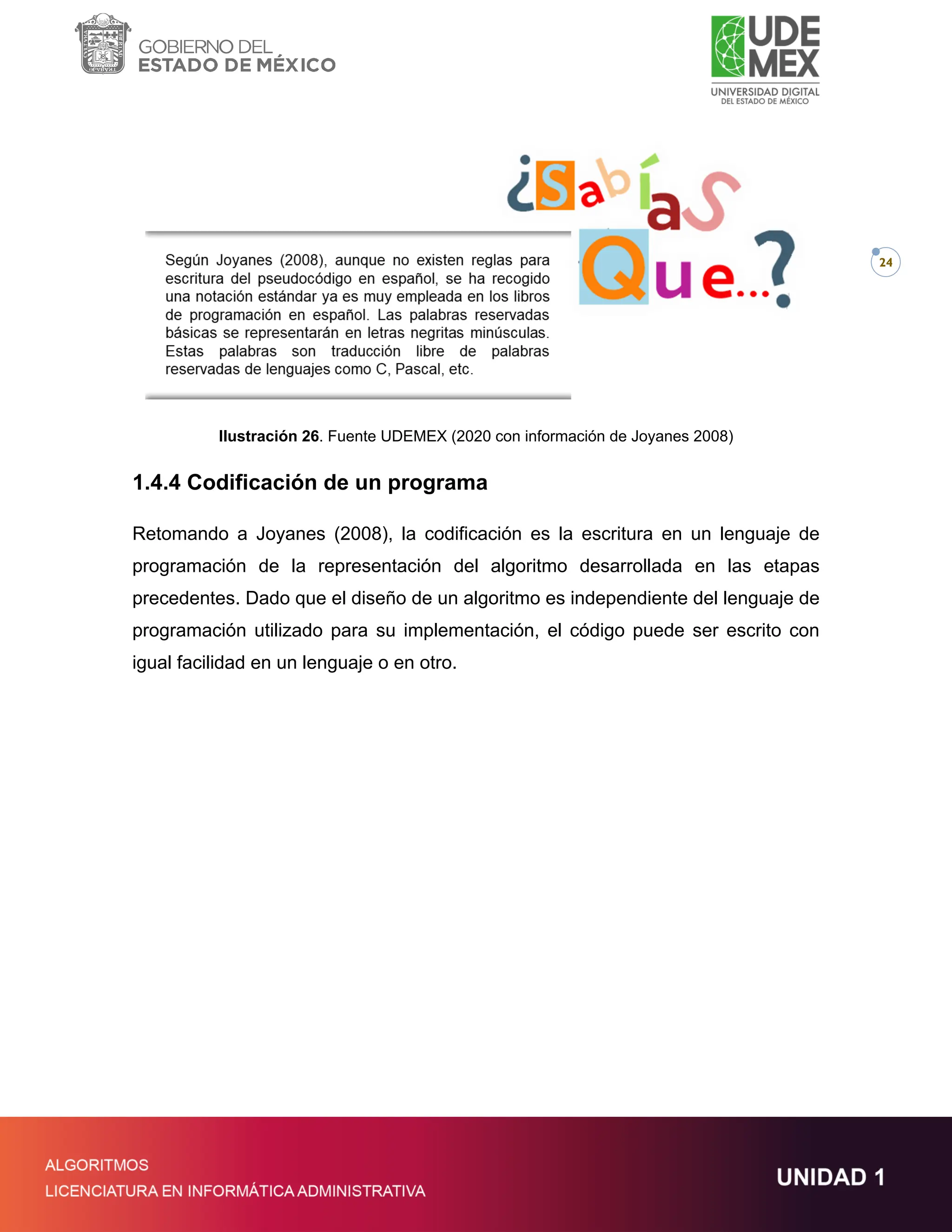

1.4.4 Codificación de un programa
Retomando a Joyanes (2008), la codificación es la escritura en un lenguaje de
programación de la representación del algoritmo desarrollada en las etapas
precedentes. Dado que el diseño de un algoritmo es independiente del lenguaje de
programación utilizado para su implementación, el código puede ser escrito con
igual facilidad en un lenguaje o en otro.

25
1.4.5 Compilación y ejecución de un programa

26

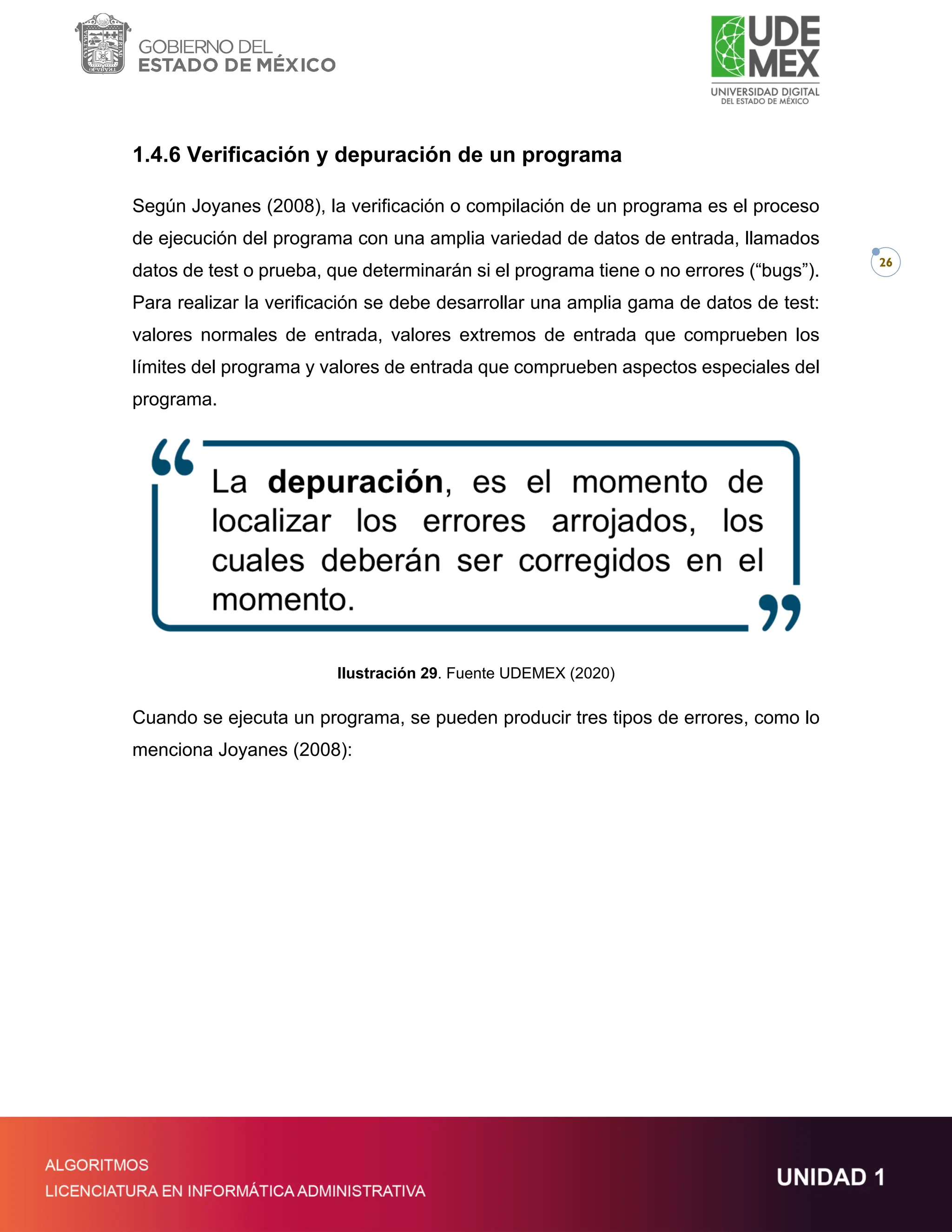

1.4.6 Verificación y depuración de un programa
Según Joyanes (2008), la verificación o compilación de un programa es el proceso
de ejecución del programa con una amplia variedad de datos de entrada, llamados
datos de test o prueba, que determinarán si el programa tiene o no errores (“bugs”).
Para realizar la verificación se debe desarrollar una amplia gama de datos de test:
valores normales de entrada, valores extremos de entrada que comprueben los
límites del programa y valores de entrada que comprueben aspectos especiales del
programa.

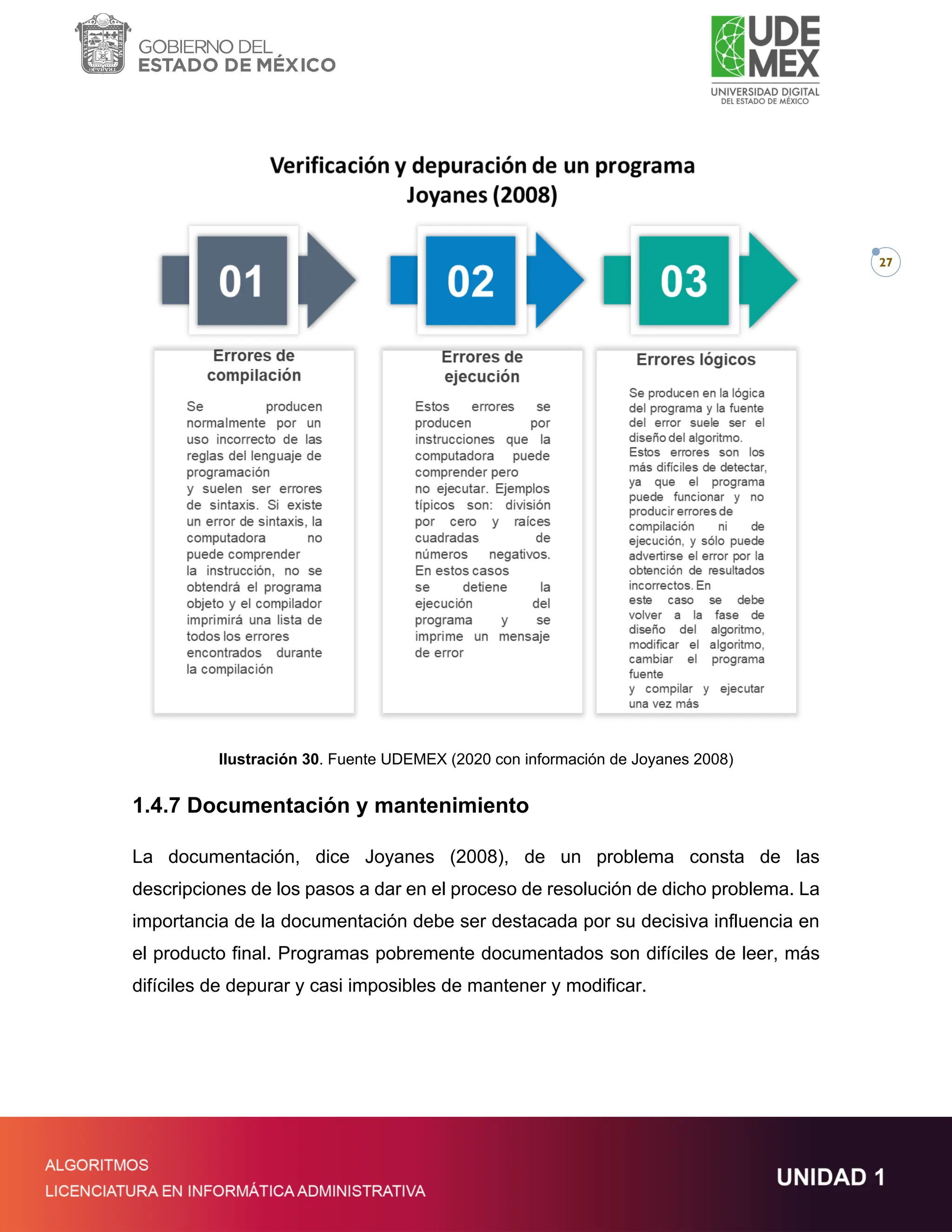

Cuando se ejecuta un programa, se pueden producir tres tipos de errores, como lo
menciona Joyanes (2008):

27
1.4.7 Documentación y mantenimiento
La documentación, dice Joyanes (2008), de un problema consta de las
descripciones de los pasos a dar en el proceso de resolución de dicho problema. La
importancia de la documentación debe ser destacada por su decisiva influencia en
el producto final. Programas pobremente documentados son difíciles de leer, más
difíciles de depurar y casi imposibles de mantener y modificar.

28

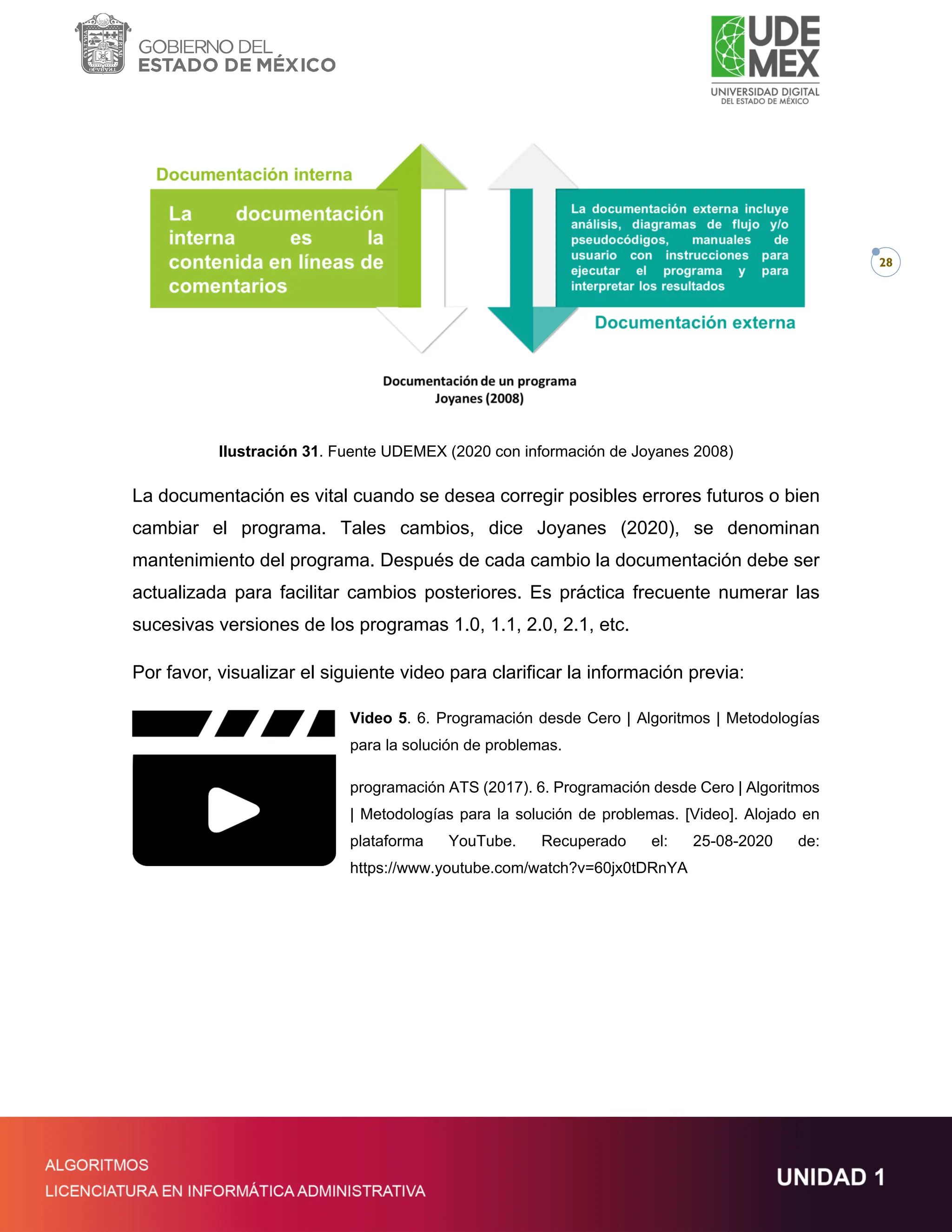

La documentación es vital cuando se desea corregir posibles errores futuros o bien
cambiar el programa. Tales cambios, dice Joyanes (2020), se denominan
mantenimiento del programa. Después de cada cambio la documentación debe ser
actualizada para facilitar cambios posteriores. Es práctica frecuente numerar las
sucesivas versiones de los programas 1.0, 1.1, 2.0, 2.1, etc.
Video 5. 6. Programación desde Cero | Algoritmos | Metodologías
para la solución de problemas.
programación ATS (2017). 6. Programación desde Cero | Algoritmos
| Metodologías para la solución de problemas. [Video]. Alojado en
plataforma YouTube. Recuperado el: 25-08-2020 de:
https://www.youtube.com/watch?v=60jx0tDRnYA

29

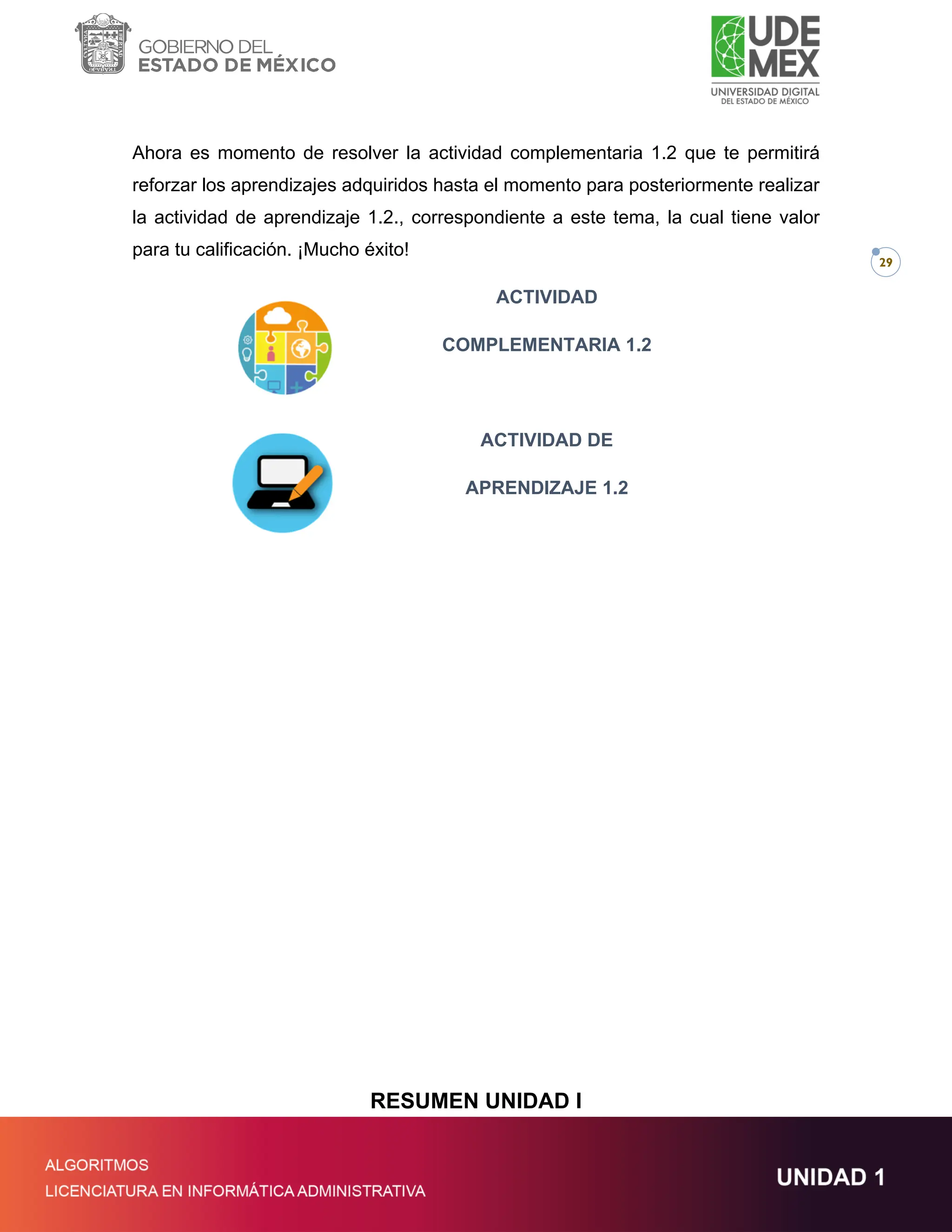

Ahora es momento de resolver la actividad complementaria 1.2 que te permitirá
reforzar los aprendizajes adquiridos hasta el momento para posteriormente realizar
la actividad de aprendizaje 1.2., correspondiente a este tema, la cual tiene valor
para tu calificación. ¡Mucho éxito!
ACTIVIDAD
COMPLEMENTARIA 1.2
ACTIVIDAD DE
APRENDIZAJE 1.2

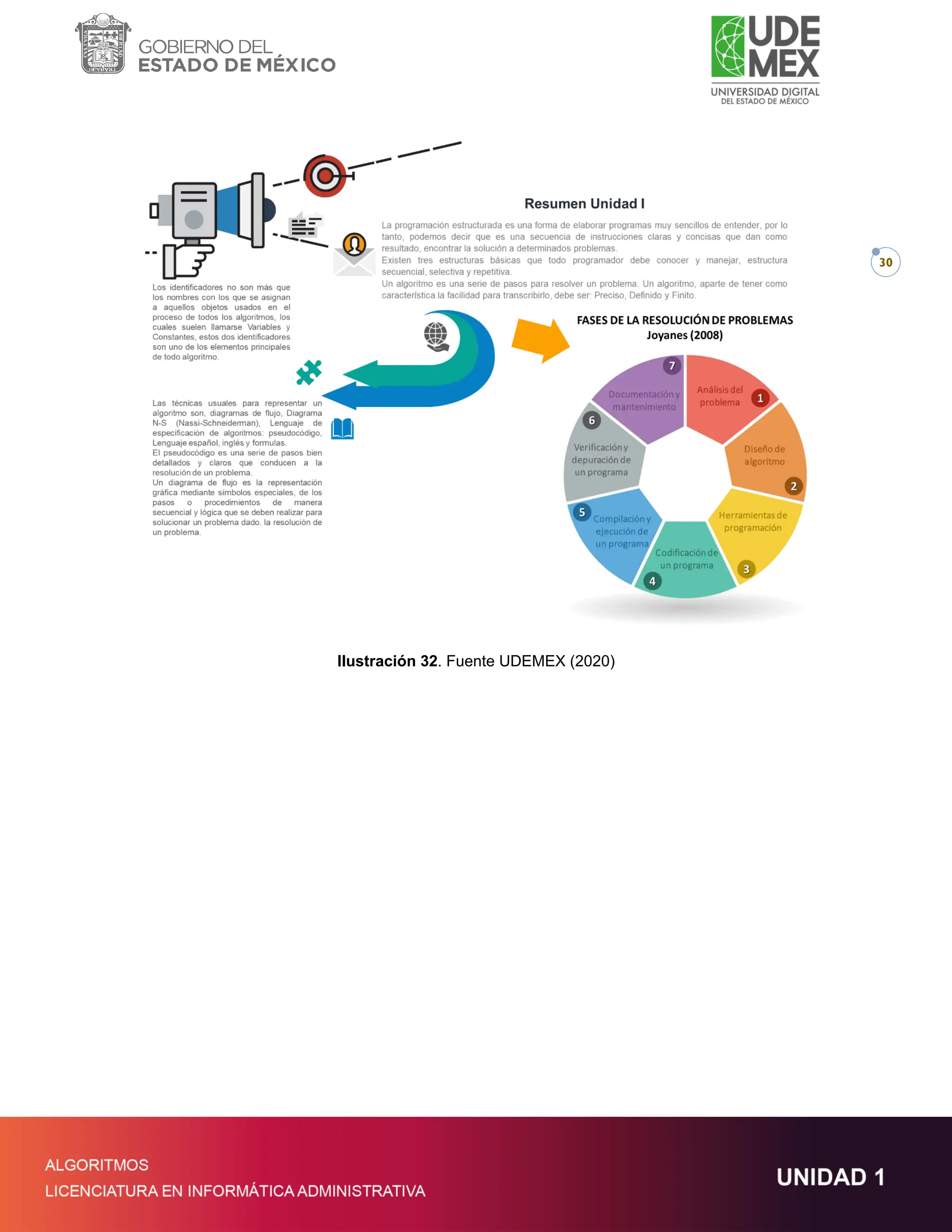

RESUMEN UNIDAD I

30

31

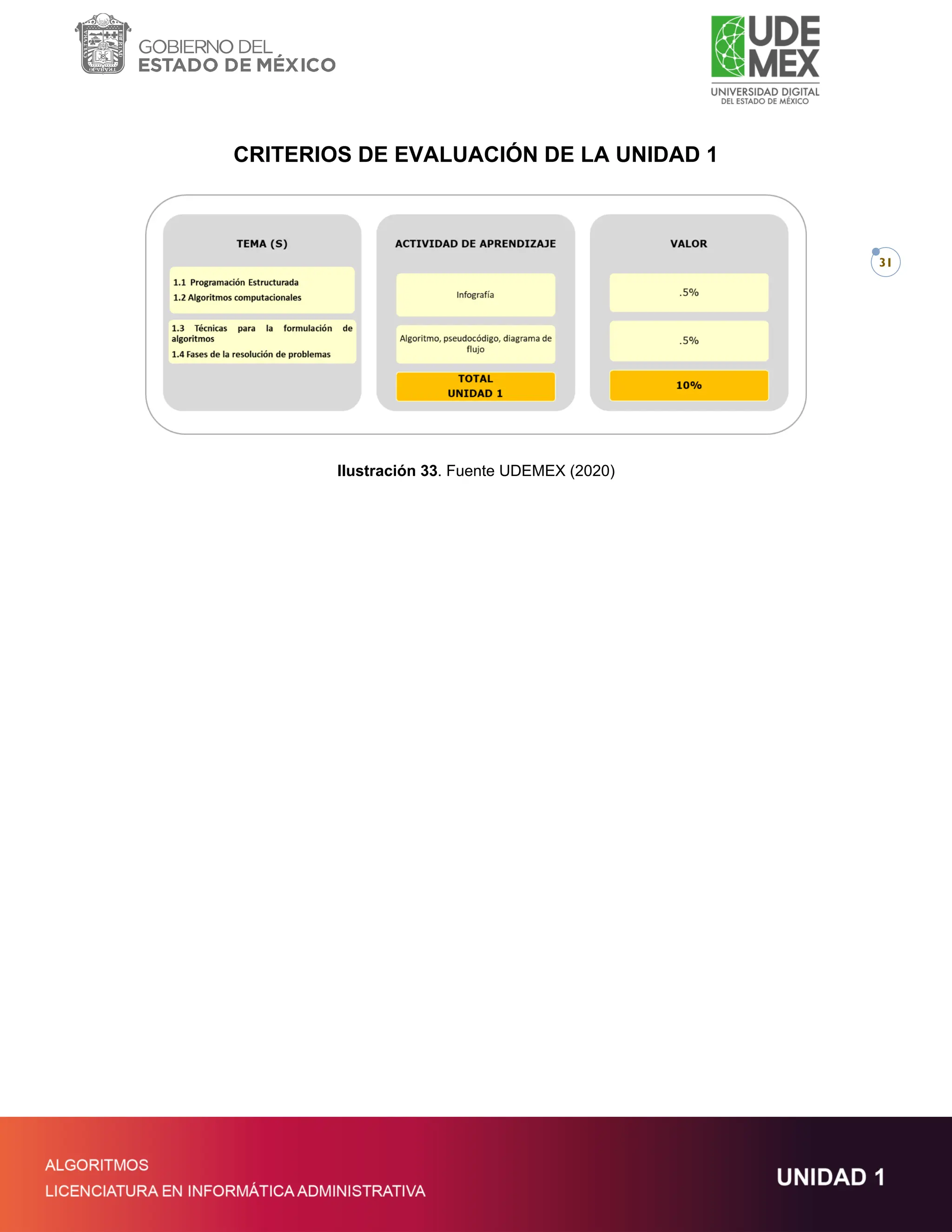

CRITERIOS DE EVALUACIÓN DE LA UNIDAD 1

ProgContLIABC03ACPC1_U1algoritmos_computacionales

Más contenido relacionado

Similar a ProgContLIABC03ACPC1_U1algoritmos_computacionales

ProgContLIABC03ACPC1_U1algoritmos_computacionales
