Este documento describe el proceso de diseño de un escudo protector portátil basado en una tensoestructura. El proceso incluyó análisis de gestos de protección, propuestas individuales, analogías con la naturaleza, definición de un concepto de capas de protección, elección de formas y materiales, y verificación de un prototipo funcional.

1. Metodología Proyectual
Orbitens
Loreto Catalán
Paloma Galleguillos
Daniela Montecinos
Mª Jesús Lecaros
Juan Pablo Rosales

2. Encargo
Problema
Gestos
Conformación oficina
Maquetas
individuales
Analogía naturaleza
Conceptualización
Elección de formas
Propuesta formal
Ensayo y elección de
materiales
Prototipo
Verificación

3. Encargo
Escudo protector portátil en base a tensoestructura.
Problema
Limitación de materiales:
Gestos 3 m² lycra algodonada
Conformación oficina 3 m varilla
Maquetas
individuales
Analogía naturaleza
Conceptualización
Elección de formas
Propuesta formal
Ensayo y elección de
materiales
Prototipo
Verificación

4. Encargo

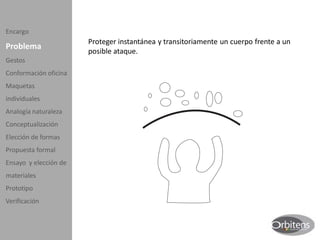

Proteger instantánea y transitoriamente un cuerpo frente a un
Problema
posible ataque.
Gestos
Conformación oficina
Maquetas
individuales
Analogía naturaleza
Conceptualización
Elección de formas
Propuesta formal
Ensayo y elección de
materiales
Prototipo
Verificación

5. Encargo
Problema Análisis de gestos instintivos al momento de protegerse.
Gestos
Conformación oficina
Maquetas
individuales
Analogía naturaleza
Conceptualización
Elección de formas
Propuesta formal
Ensayo y elección de
materiales
Prototipo
Verificación

6. Encargo
Problema Determinación de la zona a proteger de cada integrante y
orientación de mecanismo a trabajar.
Gestos
Conformación
oficina Cabeza
Maquetas Mª Jesús
Lecaros
individuales
Analogía naturaleza
Conceptualización Torso Espalda
Elección de formas Daniela Juan Pablo
Montecinos Rosales
Propuesta formal
Ensayo y elección de
materiales Brazos
Piernas
Prototipo Loreto Paloma
Verificación Catalán Galleguillos

7. Encargo
Problema Propuestas individuales de los integrantes de la oficina según
mecanismo escogido.
Gestos
Conformación oficina
Maquetas
individuales
Analogía naturaleza
Conceptualización
Elección de formas
Propuesta formal
Ensayo y elección de
materiales
Prototipo
Verificación

8. Encargo
Problema Análisis de diferentes modos de protección en la naturaleza.
Gestos
Conformación oficina
Maquetas
individuales
Analogía
naturaleza
Conceptualización
Elección de formas
Propuesta formal
Ensayo y elección de
materiales
Prototipo Observación reiterada de la organización en capas como método
de protección.
Verificación

9. Encargo
Problema Definición del concepto:
Gestos
Conformación oficina
Maquetas
NIVELES DE PROTECCIÓN
individuales
Analogía naturaleza “ Protección del núcleo de un cuerpo en base a capas,
Conceptualización dándole distinta valorización a cada una de las partes,
según su nivel de importancia dentro del sistema general”
Elección de formas
Propuesta formal
Ensayo y elección de núcleo
materiales Capa 1
Prototipo Capa 2
Verificación

10. Encargo
Problema Definición del cuerpo:
Gestos
Conformación oficina ORBITENS
Maquetas
“Cuerpo, organizado en base a distintos niveles de protección
individuales con el fin de proteger un núcleo.”
Analogía naturaleza
Conceptualización
Elección de formas
Propuesta formal
Ensayo y elección de
materiales
Prototipo
Verificación

11. Encargo

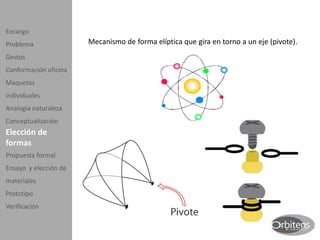

Problema Mecanismo de forma elíptica que gira en torno a un eje (pivote).
Gestos
Conformación oficina
Maquetas
individuales
Analogía naturaleza
Conceptualización
Elección de
formas
Propuesta formal
Ensayo y elección de
materiales
Prototipo
Verificación

12. Encargo
Problema Propuesta definitiva de cada sistema de protección.
Gestos
Conformación oficina
Maquetas
individuales
Analogía naturaleza
Conceptualización
Elección de formas
Propuesta
formal
Ensayo y elección de
materiales
Prototipo
Verificación

13. Encargo
Problema Experimentación de materiales y tecnologías. Elección de estos
según su utilidad
Gestos
Conformación oficina
Maquetas
individuales
Analogía naturaleza
Conceptualización
Elección de formas
Propuesta formal
Ensayo y
elección de
materiales
Prototipo
Verificación

14. Encargo
Problema Proceso de elaboración y detalles finales.
Gestos
Conformación oficina
Maquetas
individuales
Analogía naturaleza
Conceptualización
Elección de formas
Propuesta formal
Ensayo y elección de
materiales
Prototipo
Verificación

15. Encargo
Problema Verificar el correcto funcionamiento de la tensoestructura
diseñada.
Gestos
Conformación oficina
Maquetas
individuales
Analogía naturaleza
Conceptualización
Elección de formas
Propuesta formal
Ensayo y elección de
materiales
Prototipo
Verificación

16. Conclusión
• Dificultad y limitación al no conceptualizar
en primera instancia.
• Adaptación del concepto, al mecanismo ya
escogido.
• Acotación de posibles soluciones, por
enfoque único a las propuestas iniciales.
