El documento describe cómo construir una antena WiFi casera utilizando materiales comunes como dos CDs, papel de plata y cable de antena. Explica los pasos para calentar y ensamblar los CDs y conectores, dar forma de rombo al cable y soldar las piezas. Indica que la antena resultante de 5 dbi puede usarse para mejorar el alcance de señales WiFi a distancias de hasta 250 metros a través de paredes.

1. Construcción de antenas de wi fi con 2 CDS Nombres: Marcos Castillo; Diego Romero; Alejandro Herrera; Luis Días Curso:2-C Profesor: David Sandoval

2. ¿Es difícil construirla? Antenas para redes wireless para 2.4Ghz. Hay muchas y de muchos tipos, lo fácil sería comprarlas pero también esta la posibilidad de construírsela uno mismo. Por lo general hay que ser muy estricto con las medidas y el material, hay muchos modelos que cuestan encontrar el material, pero quien no tiene dos CDS y un trozo de cable de antena de televisión?

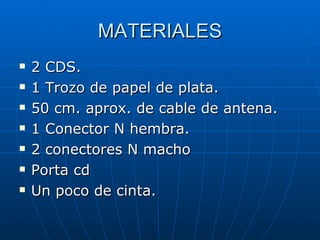

3. MATERIALES 2 CDS. 1 Trozo de papel de plata. 50 cm. aprox. de cable de antena. 1 Conector N hembra. 2 conectores N macho Porta cd Un poco de cinta.

4. CONSTRUCCIÓN Ponemos el papel de plata en la mesa con un CD encima para recortar un circulo de papel de plata igual que un CD. Uno de los CDS se debe calentar en el centro para agrandarlo un poco para que pase el conector N, después se pone primero un CD después el conector N, el papel de plata y el otro CD, haciendo un emparedado con el papel de plata y el conector N, después se pone un poco de cinta para que no se abra.

5. CONSTRUCCIÓN-2 Ahora nos queda hacer los rombos con el cable. Pelamos el cable de antena para quedarnos con el cobre, le tenemos que dar la forma exacta, 2 cm. de altura desde la base del conector N después 32 Mm. cada lado de los rombos, cuando este cerrado el circulo lo estañamos y lo soldamos a la superficie del conector " cuesta mucho" después tomamos otro trozo y unimos el centro del conector con los rombos.

6. ESTÁ LISTA La antena ya esta echa, pero para protegerla mejor la podemos poner en una tarrina de CDS. Esta antena es más o menos de 5 dbi direccional, pero es ideal para ponerla con una parabólica con lo que gana bastante. Se han hecho pruebas, por un lado una senao de 100mw con una guía ondas ranurada de 8x8 y por el otro una senao pcmcia también de 100mw con la biquad-CD a unos 250m atravesando dos paredes y un árbol, se conectaba perfectamente.

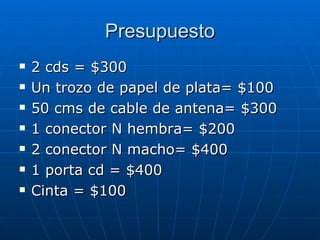

7. Presupuesto 2 cds = $300 Un trozo de papel de plata= $100 50 cms de cable de antena= $300 1 conector N hembra= $200 2 conector N macho= $400 1 porta cd = $400 Cinta = $100
