1. UNIDAD EDUCATIVA “NUESTRA SEÑORA DE POMPEYA”
ADMINISTRACION DE SISTEMA
PROYECTO DE REDES
DISEÑO DE LA RED LAN PARA LAACADEMIA 13 DE ABRIL DE LA CIUDAD DE PUYO
AUTORES:
GÓMEZ RIVERA KELLY ALEJANDRA
GUATO SILVA SKARLEY JULIETA
SANTANDER TUQUERES AMAUTA SANTANDER
PALACIOS GUERRA BRYAN FERNANDO
TUTOR ING.JOHN TOASA
PUYO-2015

2. INTRODUCCIÓN
Después de una breve investigación en la institución designada hemos llegado a
la conclusión de que existen varios establecimientos, departamentos u oficinas,
que no cuentan con la presencia de una red LAN, lo que les impide mantener
una gestión de trabajo más adecuada y más ventajosa, ya que sin esta red la
comunicación entre los usuarios, impide el uso de archivos compartidos entre
otros.
Entonces podemos destacar que la ausencia de la red LAN en la Academia “13
de abril” no permite que se pueda compartir archivos, aplicaciones, base de
datos, impresoras entre los departamentos que la conforman, a la vez cabe
recalcar que dificulta la interconexión de cierto número de ordenadores y
periféricos de este modo no pueden estar interconectados y compartir recursos.
Otro de los problemas ocasionados por la falta o ausencia de esta red es la
restricción para poder acceder al internet, pues los usuarios no tienen la
posibilidad para acceder a utilizar este recurso, ya que el internet es lento, por lo
tanto las distintas aplicaciones, redes sociales, que se requieren para acceder a
trabajar fácilmente, comunicarse, compartir diferentes tipos de recursos se ven
marginados de la institución, lo que no permite organizarse en el trabajo de los
usuarios que acceden a los departamentos.

3. OBJETIVOS
GENERAL
 Diseñar la estructura de la red LAN aplicando
estándares internacionales para mejorar la
comunicación de datos de la Academia “13 de abril”
de la ciudad de Puyo.
ESPECÍFICOS
 Fundamentar bibliográficamente base teórica de las
redes LAN.
 Investigar el estado actual del sistema de
comunicaciones LAN de la institución.
 Diseñar los componentes del cableado estructurado.

4. JUSTIFICACIÓN
La implementación de una red LAN en la Academia “13
de abril” permitirá un mejor funcionamiento y trabajo
por parte de los usuarios, y a la vez compartir las
necesidades de interconexión, compartimiento de datos
y otros recursos entre los usuarios de la red, para que el
tiempo de respuesta sea inmediata y en el caso de que
llegue a generarse algún problema en algún
componente no perjudique a otros usuarios y estén más
seguros. Con este diseño se podrá implementar una
estructura efectiva que va a garantizar el funcionamiento
de comunicación de datos que a la vez nos permitirá la
automatización de cada estación de trabajo y
procesamiento de datos recuperando las fallas,
interconexión de periféricos tales como un modem, una
impresora, un escáner, entre otros elementos que se
establecerán en la Academia “13 de Abril”.

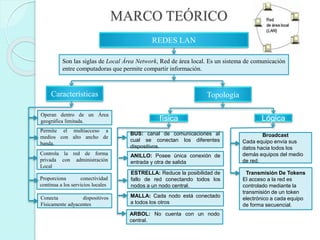

5. MARCO TEÓRICO
REDES LAN
Son las siglas de Local Área Network, Red de área local. Es un sistema de comunicación
entre computadoras que permite compartir información.
Operan dentro de un Área
geográfica limitada.
Características
Permite el multiacceso a
medios con alto ancho de
banda.
Controla la red de forma
privada con administración
Local
Proporciona conectividad
continua a los servicios locales
Conecta dispositivos
Físicamente adyacentes
Topología
física Lógica
BUS: canal de comunicaciones al
cual se conectan los diferentes
dispositivos.
ANILLO: Posee única conexión de
entrada y otra de salida
ESTRELLA: Reduce la posibilidad de
fallo de red conectando todos los
nodos a un nodo central.
MALLA: Cada nodo está conectado
a todos los otros
ARBOL: No cuenta con un nodo
central.
Broadcast
Cada equipo envía sus
datos hacia todos los
demás equipos del medio
de red.
Transmisión De Tokens
El acceso a la red es
controlado mediante la
transmisión de un token
electrónico a cada equipo
de forma secuencial.

6. PROTOCOLOS
Es un conjunto de reglas que gobiernan la comunicación de datos.
Para que las
comunicaciones entre
computadores en red
sean exitosas se
requiere interacción
de diferentes
protocolos.
Pueden ser específicos
de un fabricante o
propiedad exclusiva.
Algunos protocolos
propietarios pueden
ser utilizados por
distintas
organizaciones con
permiso del
propietario
Un conjunto de protocolos
de red describen los
siguientes procesos.
Formato o estructura del
mensaje
Método por el que los
dispositivos de red
comparten información
sobre las rutas con otras
redes.
Manejo de mensajes de
error.
Inicio, Configuración,
terminación y finalización
de las sesiones de
transferencia de datos.
Características
Permite ubicar un
computador de forma
inequívoca.
Efectúa una conexión con
otro computador
Intercambia información
entre computadores de
forma segura.
Separa a los usuarios de los
enlaces telefónicos,
satelitales y otros para el
intercambio de información.
libera la conexión
organizadamente.

7. SUBREDES
Son un método para maximizar el espacio de direcciones IPv4 de 32 bits y
reducir el tamaño de las tablas de enrutamiento en una interred mayor.
las subredes proporcionan un
medio de asignar parte del
espacio de la dirección host
a las direcciones de red, lo
cual permite tener más redes.
La parte del espacio de
dirección de host asignada a
las nuevas direcciones de red
se conoce como número de
subred.
A medida que la organización
va aumentando, puede
complicarse la administración
de los diferentes números de
red.
El enrutamiento puede
complicarse a medida que
aumenta el número de redes,
una pequeña organización
podría asignar a cada red local
un número de clase C.
Mascara de Subred
Es una máscara de bits que
determina la parte de sistema
principal y la parte de red de
una dirección IP
Es un entero de 32 bits
exclusivo que define la parte
de la red donde se conecta
una interfaz.
La máscara tiene el formato
xxx.xxx.xxx.xxx, en el que
cada campo es la
representación decimal de 1
byte (8 bits) de la máscara

8. CABLEADO
ESTRUCTURADO
Es la infraestructura de cable destinada a transportar, a lo largo y ancho de
un edificio, las señales que emite un emisor de algún tipo de señal hasta el
correspondiente receptor.
Es la porción del sistema de cableado
de telecomunicaciones que se
extiende del área de trabajo al cuarto
de telecomunicaciones o viceversa.
Proporciona interconexiones entre
cuartos de entrada de servicios de
edificio, cuartos de equipo y cuartos
de telecomunicaciones
Realiza la interconexión entre los
diferentes gabinetes de
telecomunicaciones y entre estos y
la sala de equipamiento
Cableado Horizontal
El cableado horizontal consiste de dos
elementos básicos: rutas y espacios
horizontales.
Las rutas y espacios horizontales son
utilizados para distribuir y soportar
cable horizontal y conectar hardware
entre la salida del área de trabajo y el
cuarto de telecomunicaciones.
Cableado Vertical o
Backbone
En este componente del sistema de
cableado ya no resulta económico
mantener la estructura general
utilizada en el cableado horizontal,
sino que es conveniente realizar
instalaciones independientes para la
telefonía y datos.

9. HERRAMIENTAS DE DISEÑO
AutoCAD
Autodesk AutoCAD es un
software CAD utilizado para
dibujo 2D y modelado 3D.
Actualmente es desarrollado
y comercializado por la
empresa Autodesk.
Este producto tiene el
propósito de ser usado como
un producto educativo que
brinda exposición a la
interfaz comando – línea de
los dispositivos de Cisco para
practicar y aprender por
descubrimiento
Cisco Packet Trace Sistema Operativo
Linux/Centos
Es una bifurcación a nivel
binario de la distribución
Linux Red Hat Enterprise
Linux RHEL, compilado por
voluntarios a partir del
código publicado por Red
Hat.
En este programa se crea la
topología física de la red
simplemente arrastrando los
dispositivos a la pantalla.
AutoCAD es un software
reconocido a nivel
internacional por sus amplias
capacidades de edición, que
hacen posible el dibujo
digital de planos de edificios
o la recreación de imágenes
en 3D
Es un sistema operativo de
código abierto, basado en la
distribución Red Hat
Enterprise Linux,
operándose de manera
similar, y cuyo objetivo es
ofrecer al usuario un
software de "clase
empresarial" gratuito.
Se define como robusto,
estable y fácil de instalar y
utilizar.

10. METODOLOGÍA
Observación
Es la adquisición activa de información a partir de los sentidos que detecta y
asimila los rasgos de un elemento utilizando los sentidos como instrumentos
principales.
Se tendrá muy en cuenta toda la información que se ha ido adquiriendo al
momento del diseño de la red LAN, las observaciones nos servirán para insertar
lo que se quiere implementar para que éstas funciones correctamente.
Entrevista
Es un diálogo entablado entre dos o más personas: el entrevistador o
entrevistadores que interrogan y el o los entrevistados que contestan.
Se aplicará la entrevista para recoger información y llevar a cabo el diseño de
las redes LAN, de manera que al realizar esto se permita conocer si la
institución necesita y se encuentra en condiciones para el diseño de esta red.

11. DESARROLLO
TOPOLOGIAA UTILIZAR
Se aplicará la topología estrella para la elaboración
de esta red que posee las siguientes ventajas.
Ventajas
Posee un sistema que permite agregar nuevos
equipos fácilmente.
Reconfiguración rápida.
Fácil de prevenir daños y/o conflictos.
Centralización de la red.
Es simple de conectar

12. La aplicación del estándar que se utilizará es el 568B del
estándar IEEE-0.
El estándar permitirá en la institución realizar un diseño
único para el cableado estructurado, proyectando la
duración del cableado con un tiempo de utilidad de hasta 10
años para el cable de par trenzado que es utilizado para la
conexión de esta red LAN.
La intención de estos estándares es proporcionar una serie
de prácticas recomendadas para el diseño e instalación de
sistemas de cableado que soporten una amplia variedad de
los servicios existentes, y la posibilidad de soportar
servicios futuros que sean diseñados considerando los
estándares de cableado.
ESTANDARES APLICADOS

13. LABORATORIO DE
COMPUTACIÓN
PCS DEL
LABORATORIO
SECRETARIA RECTORADO ZONA WIFI

14. DIAGRAMA GENERAL DE LA RED

15. DIAGRAMA FISICO DE LA RED

16. CONEXION DE SWITCHS

19. SEGMENTACION DE RED Y SUBRED
Host/Servidor IP Mascara Broadcast Gateway Clase
Red Principal 192.168.30.1
192.168.31.1
192.168.32.1
192.168.33.1
192.168.34.1
255.255.255.0 192.168.30.224 C
Laboratorio
PcLab-1
PcLab-2
PcLab-3
PcLab-4
PcLab-5
PcLab-6
PcLab-7
PcLab-8
PcLab-9
PcLab-10
PcLab-11
PcLab-12
PcLab-13
PcLab-14
ImpLab-15
192.168.31.2
192.168.31.3
192.168.31.4
192.168.31.5
192.168.31.6
192.168.31.7
192.168.31.8
192.168.31.9
192.168.31.10
192.168.31.11
192.168.31.12
192.168.31.13
192.168.31.14
192.168.31.15
192.168.31.16
255.255.255.0
255.255.255.0
255.255.255.0
255.255.255.0
255.255.255.0
255.255.255.0
255.255.255.0
255.255.255.0
255.255.255.0
255.255.255.0
255.255.255.0
255.255.255.0
255.255.255.0
255.255.255.0
255.255.255.0
192.168.31.224
192.168.31.224
192.168.31.224
192.168.31.224
192.168.31.224
192.168.31.224
192.168.31.224
192.168.31.224
192.168.31.224
192.168.31.224
192.168.31.224
192.168.31.224
192.168.31.224
192.168.31.224
192.168.31.224
192.168.31.1 C
Rectorado
Pc-Rectorado 192.168.32.2 255.255.255.0 192.168.32.224 192.168.32.1 C
Secretaria
Pc-Secretaria 192.168.33.2 255.255.255.0 192.168.33.224 192.168.33.1 C
Zona WIFI
Smarth-1
Smarth-2
PC-portátil
192.168.34.2
192.168.34.3
192.168.34.4
255.255.255.0
255.255.255.0
255.255.255.0
192.168.34.224
192.168.34.224
192.168.34.224
192.168.34.1 C

20. DISEÑO LÓGICO DE LA RED

21. SISTEMA OPERATIVO UTILIZADO
 Linux/Centos
Este sistema operativo servirá en la institución
para que las computadoras que se encuentren
en la institución puedan ejecutarse mucho
tiempo sin actualizaciones, detallando a la vez
que será mantenida durante 7 años con
actualizaciones de seguridad. Las versiones
nuevas son liberadas cada 2 años y actualizadas
regularmente para dar soporte al hardware
nuevo lo que sería de gran ventaja en la
institución. Por lo que cabe recalcar las ventajas
que este Sistema Operativo proporcionará a la
institución.
Fácil
mantenimiento
Actualizaciones
rapidas
Seguridad y
estabilidad

22. CONCLUSIONES
La topología estrella
utilizada en el proyecto
facilitó la
comunicación entre las
computadoras.
La instalación del servidor
CentOS versión 7 de Linux
permite la compartición de
internet a la vez puede
ejecutar una computadora
mucho tiempo sin
actualizaciones.
La utilización del
Estándar 568B
Mantiene el correcto
funcionamiento de la
red evitando los fallos o
dificultades que se
interfieran en el
cableado.
El uso del programa
Cisco Packet Trace
verifica el previo
funcionamiento de
todos los componentes
de la red LAN.
De acuerdo a la
inversión realizada para
el diseño de este
proyecto es
parcialmente baja a
comparación con los
beneficios que esta red
LAN nos presenta.

23. mantener frecuentemente al
servidor y subredes que se
encuentran en el diseño de
esta red.
Capacitar al Administrador
de la Academia “13 de
Abril”, para que pueda
mantener a la red,
solucionando problemas
que se presenten y
mantener la seguridad para
acceder a la red.
Implementar un sistema de
estandarización para acceder
fácilmente a dispositivos
inalámbricos que se
encuentren dentro de la
institución.
Modificar las claves para
ingresar al Acces Point, para
no poner en riesgo a la red
LAN de la institución
Utilizar equipos
inalámbricos que tengan
mayor cobertura física para
mejorar la rapidez de
comunicación entre los
usuarios.

24. PRESUESTO
LABORATORIO DE COMPUTACIÓN
Cantida
d
Componente Características Marca Preci
o
Total
1 rollo Cable UTP Categoría 6 Nexxt 90.oo 90.oo
1 Rack de Pared Soporte de pared
1034 6ur
Beacou
p
52.oo 52.oo
1 Switch 24 puertos 10/100/1000 Tp-Link 170.o
o
170.oo
1 Patch Panel 24 puertos Nexxt 35.oo 35.oo
2 Organizadores Espiral De Cables Blanco
12mm 12 Mts.
Dexson 8.oo 16.oo
14 Patch cord(3pies) Categoría 6 Nexxt 4.oo 56.oo
14 Patch cord(1 pie) Categoría 6 Nexxt 2.oo 28.oo
28 Jack rj45 Categoría 6 Nexxt 4.oo 112.oo
1 caja Conectores o plug rj45
con protector
Categoría 6 Nexxt 20.oo 20.oo
14 Cajetines de pared Categoría 6 Slampr
o
3.oo 42.oo
14 Face Pate Categoría 6 Nexxt 6.oo 84.oo

25. 15 Canaletas Ranurada Plástica 20x12 Dexso
n
8.oo 120.oo
8 Codos internos Plástico Dexso
n
0.50 4.oo
8 Codos Externos Plásticos Dexso
n
0.50 4.oo
15 Uniones Ranurada Plástica Dexso
n
0.50 7.50
1
Caja
Tornillos 6mm Cabeza
bellanada
MDF 2.oo 2.oo
1
Caja
Taco 6mm plásticos Fisher 2.oo 2.oo
SECRETARIA Y RECTORADO
1 Rack de Pared Soporte de pared
1034 6ur
Beaco
up
52.o
o
52.oo
1 Switch 8 puertos 10/100/1000 Tp-
Link
40.o
o
40.oo
1 Patch Panel 24 puertos Nexxt 35.o
o
35.oo
4 Organizadores Espiral De Cables Blanco
12mm 12 Mts.
Dexso
n
8.oo 32.oo

26. 2 Patch cord(3pies) Categoría 6 Nexxt 4.oo 8.oo
2 Patch cord(1 pie) Categoría 6 Nexxt 2.oo 4.oo
4 Jack rj45 Categoría 6 Nexxt 4.oo 16.oo
8 Conectores o plug rj45
con protector
Categoría 6 Nexxt 20.o
o
160.oo
2 Cajetines de pared Categoría 6 Slampro 3.oo 6.oo
2 Face Pate Categoría 6 Nexxt 6.oo 12.oo
24 Canaletas Ranurada Plástica
20x12
Dexson 8.oo 192.oo
12 Codos internos Plástico Dexson 0.50 6.oo
12 Codos Externos Plásticos Dexson 0.50 6.oo
24 Uniones Ranurada
Plástica
Dexson 0.50 12.oo
1
Caja
Tornillos 6mm 6mm Cabeza
bellanada
MDF 2.oo 2.oo
1
Caja
Taco Fisher 6mm 6mm plásticos Fisher 2.oo 2.oo

27. ZONA WIFI
50
Mts.
Cable
UTP
Categoría 6 Wirel
ess N
D-link
17.50 17.50
1 Access
Point
Tarvos 300 Wireless Nexxt 40.oo 40.oo
18
pts.
Mano de
Obra
40.oo 720.oo
Total 2.207,00
