Este proyecto tiene como objetivo mejorar el sistema eléctrico de la Institución Educativa N° 364 en Huari, Huancán. Actualmente, el sistema presenta deficiencias como cables expuestos, iluminación deficiente y falta de protección. El proyecto busca implementar un sistema seguro que mejore la iluminación de acuerdo con las normas. Un grupo de 8 estudiantes, bajo la supervisión de 2 ingenieros, realizará mejoras como nuevas lámparas, interruptores y cables para proporcionar un sistema eléctrico funcional y

1. Universidad Nacional del Centro
del Perú
DIRECCION DE EXTENSION UNIVERSITARIA Y
PROYECCION SOCIAL
FACULTAD DE INGENIERIA ELECTRICA Y ELECTRONICA
“INDEPRO”
Proyecto:
Lugar de Ejecución: I.E. N°: 364 CENTRO POBLADO HUARI - HUANCAN
Ejecutores:
Apellidos y nombres DNI Código Semestre
BAUTISTA MALLQUI, Yúnior Ángel 43426408 2011120559G VII
HUILLCAS ALBINO, Juan Carlos 71695774 2011100069H VII
MAYHUA CAPCHA, Ciro 72007582 2011100579E VII
ORDAYA FERNANDEZ, Rubén Eduardo 72036155 2011120583J VII
POMALAYA AVILA, Hugo Christian 46271817 2010202078C VII
RAMOS HINOJOSA, Wilmar Pedro 72497158 2011100588J VII
SIMEON PUCUHUAYLA, Franklin Jesús 72146041 2011100593E VII
VILCA RENOJO, Jenrry José 71978608 2011100598H VII
Asesores:
Apellidos y nombres DNI Condición Categoría
ING. DE LA CRUZ MONTES, Efraín Mauro 20081866 Nombrado Asociado
ING. HUARAC ROJAS, David 19852290 Nombrado Asociado
Modalidad : Monovalente
Área : TRANSFERENCIA TECNOLOGICA
Fecha de inicio : 08/04/2014
Fecha de conclusión : 19/12/2014
Fecha de presentación : 08/05/2014
ING. José Mendoza Rodríguez MG Carlos Gamboa del Carpio
DirectordeExtensiónuniversitariayproyecciónsocial DirectordelaOGEUPS
INSTALACION Y MANTENIMIENTO DEL SISTEMA
ELECTRICO EN LA I.E. N°: 364 HUARI -
HUANCAN

2. delaFacultaddeINGENIERIAELECTRICAYELECTRONICA
2014

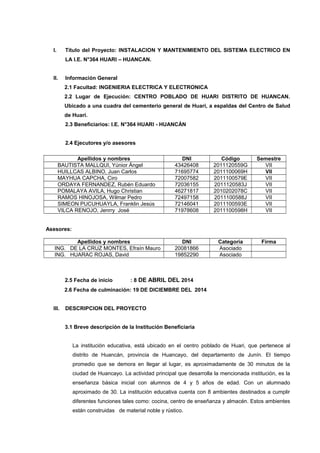

3. I. Título del Proyecto: INSTALACION Y MANTENIMIENTO DEL SISTEMA ELECTRICO EN
LA I.E. N°364 HUARI – HUANCAN.
II. Información General
2.1 Facultad: INGENIERIA ELECTRICA Y ELECTRONICA
2.2 Lugar de Ejecución: CENTRO POBLADO DE HUARI DISTRITO DE HUANCAN.
Ubicado a una cuadra del cementerio general de Huari, a espaldas del Centro de Salud
de Huari.
2.3 Beneficiarios: I.E. N°364 HUARI - HUANCÁN
2.4 Ejecutores y/o asesores
Apellidos y nombres DNI Código Semestre
BAUTISTA MALLQUI, Yúnior Ángel 43426408 2011120559G VII
HUILLCAS ALBINO, Juan Carlos 71695774 2011100069H VII
MAYHUA CAPCHA, Ciro 72007582 2011100579E VII
ORDAYA FERNANDEZ, Rubén Eduardo 72036155 2011120583J VII
POMALAYA AVILA, Hugo Christian 46271817 2010202078C VII
RAMOS HINOJOSA, Wilmar Pedro 72497158 2011100588J VII
SIMEON PUCUHUAYLA, Franklin Jesús 72146041 2011100593E VII
VILCA RENOJO, Jenrry José 71978608 2011100598H VII
Asesores:
Apellidos y nombres DNI Categoría Firma
ING. DE LA CRUZ MONTES, Efraín Mauro 20081866 Asociado
ING. HUARAC ROJAS, David 19852290 Asociado
2.5 Fecha de inicio : 8 DE ABRIL DEL 2014
2.6 Fecha de culminación: 19 DE DICIEMBRE DEL 2014
III. DESCRIPCION DEL PROYECTO
3.1 Breve descripción de la Institución Beneficiaria
La institución educativa, está ubicado en el centro poblado de Huari, que pertenece al
distrito de Huancán, provincia de Huancayo, del departamento de Junín. El tiempo
promedio que se demora en llegar al lugar, es aproximadamente de 30 minutos de la
ciudad de Huancayo. La actividad principal que desarrolla la mencionada institución, es la
enseñanza básica inicial con alumnos de 4 y 5 años de edad. Con un alumnado
aproximado de 30. La institución educativa cuenta con 8 ambientes destinados a cumplir
diferentes funciones tales como: cocina, centro de enseñanza y almacén. Estos ambientes
están construidas de material noble y rústico.

4. Los problemas que se observaron en la inspección son: la carencia de iluminación en
los recintos de cocina y almacén; la exposición riesgosa de cables eléctricos, descuido de
la protección de la bomba de agua, inexistencia de interruptores diferenciales, defectos en
la iluminación eléctrica de luminarias de los pasadizos, el timbre esta inoperativo.
3.2 Descripción del problema y/o necesidad que originó el proyecto
Las deficiencias son:
• El conductor de alimentación que sale del tablero general no está instalado
adecuadamente.
• La iluminación de ambientes y pasadizos es deficiente.
• El uso de los conductores para los timbres son inadecuados.
• La sección de los conductores son inadecuadas para la motobomba..
• Falta de mantenimiento de la motobomba.
• El tablero de distribución está en mal estado.
• Los sistemas de protección no son los adecuados para dichos ambientes.
• Interruptores y tomacorrientes en mal estado.
• Riesgo al encender algunas luminarias.
3.3 Justificación del proyecto
El proyecto se desarrollará para el mejoramiento de la calidad de iluminación de los
distintos ambientes mencionados. Contribuyendo en el desarrollo de la institución
educativa. Además evitar los posibles riesgos eléctricos que podría ocurrir si no hay una
implementación adecuada de seguridad.
3.4 Objetivos
Objetivo General:
Implementación y mantenimiento del sistema eléctrico de la institución educativa.
Objetivos Específicos:
• Mejoramiento de la iluminación en las ambientes
• Mejoramiento de las fuentes de alimentación.
• Llevar a la práctica los conocimientos adquiridos.
• Respetar las normas de los reglamentos técnicos del código nacional de
electricidad con lo que respecta a la utilización.

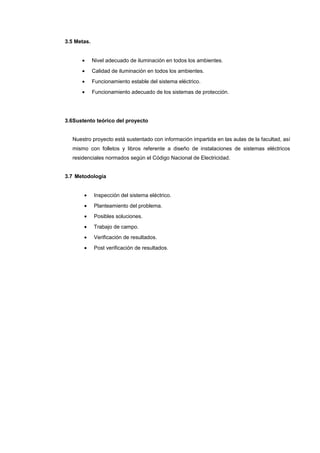

5. 3.5 Metas.
• Nivel adecuado de iluminación en todos los ambientes.
• Calidad de iluminación en todos los ambientes.
• Funcionamiento estable del sistema eléctrico.
• Funcionamiento adecuado de los sistemas de protección.
3.6Sustento teórico del proyecto
Nuestro proyecto está sustentado con información impartida en las aulas de la facultad, así
mismo con folletos y libros referente a diseño de instalaciones de sistemas eléctricos
residenciales normados según el Código Nacional de Electricidad.
3.7 Metodología
• Inspección del sistema eléctrico.
• Planteamiento del problema.
• Posibles soluciones.
• Trabajo de campo.
• Verificación de resultados.
• Post verificación de resultados.

6. 3.8 Cronograma de actividades
Actividades ABR MAY JUN JUL AGO SET OCT NOV DIC
Conformación del Grupo X
Elaboración y Presentación del Proyecto X
Elaborar un Resumen Bibliográfico X
Reconocimiento y toma de datos de las instalaciones
eléctricas.
X
Identificación de variables que intervienen en la
instalación eléctrica
X
Primer Informe Parcial X
Elaboración de diagramas de control de las variables
que intervienen en la instalación eléctrica.
X
Estudio y análisis de los métodos y técnicas
adecuadas a emplearse en el proceso en el
mejoramiento del sistema eléctrico.
X
Segundo Informe Parcial X
Brindar métodos y técnicas para la mejora de la
instalación eléctrica.
X
Realización de trabajo de campo de las instalaciones
eléctricas.
X
Elaboración del informe X
Presentación de Informe Final X

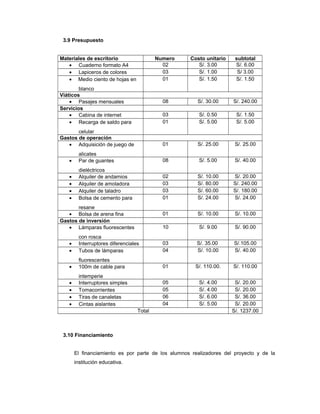

7. 3.9 Presupuesto
Materiales de escritorio Numero Costo unitario subtotal
• Cuaderno formato A4 02 S/. 3.00 S/. 6.00
• Lapiceros de colores 03 S/. 1.00 S/ 3.00
• Medio ciento de hojas en
blanco
01 S/. 1.50 S/. 1.50
Viáticos
• Pasajes mensuales 08 S/. 30.00 S/. 240.00
Servicios
• Cabina de internet 03 S/. 0.50 S/. 1.50
• Recarga de saldo para
celular
01 S/. 5.00 S/. 5.00
Gastos de operación
• Adquisición de juego de
alicates
01 S/. 25.00 S/. 25.00
• Par de guantes
dieléctricos
08 S/. 5.00 S/. 40.00
• Alquiler de andamios 02 S/. 10.00 S/. 20.00
• Alquiler de amoladora 03 S/. 80.00 S/. 240.00
• Alquiler de taladro 03 S/. 60.00 S/. 180.00
• Bolsa de cemento para
resane
01 S/. 24.00 S/. 24.00
• Bolsa de arena fina 01 S/. 10.00 S/. 10.00
Gastos de inversión
• Lámparas fluorescentes
con rosca
10 S/. 9.00 S/. 90.00
• Interruptores diferenciales 03 S/. 35.00 S/.105.00
• Tubos de lámparas
fluorescentes
04 S/. 10.00 S/. 40.00
• 100m de cable para
intemperie
01 S/. 110.00. S/. 110.00
• Interruptores simples 05 S/. 4.00 S/. 20.00
• Tomacorrientes 05 S/. 4.00 S/. 20.00
• Tiras de canaletas 06 S/. 6.00 S/. 36.00
• Cintas aislantes 04 S/. 5.00 S/. 20.00
Total S/. 1237.00
3.10 Financiamiento
El financiamiento es por parte de los alumnos realizadores del proyecto y de la
institución educativa.

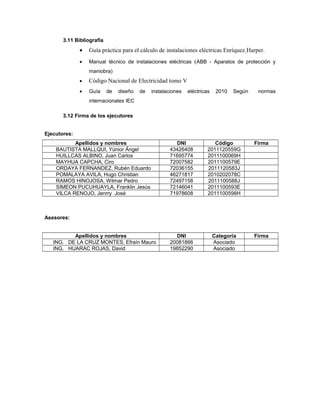

8. 3.11 Bibliografía
• Guía práctica para el cálculo de instalaciones eléctricas Enríquez Harper.
• Manual técnico de instalaciones eléctricas (ABB - Aparatos de protección y
maniobra)
• Código Nacional de Electricidad tomo V
• Guía de diseño de instalaciones eléctricas 2010 Según normas
internacionales IEC
3.12 Firma de los ejecutores
Ejecutores:
Apellidos y nombres DNI Código Firma
BAUTISTA MALLQUI, Yúnior Ángel 43426408 2011120559G
HUILLCAS ALBINO, Juan Carlos 71695774 2011100069H
MAYHUA CAPCHA, Ciro 72007582 2011100579E
ORDAYA FERNANDEZ, Rubén Eduardo 72036155 2011120583J
POMALAYA AVILA, Hugo Christian 46271817 2010202078C
RAMOS HINOJOSA, Wilmar Pedro 72497158 2011100588J
SIMEON PUCUHUAYLA, Franklin Jesús 72146041 2011100593E
VILCA RENOJO, Jenrry José 71978608 2011100598H
Asesores:
Apellidos y nombres DNI Categoría Firma
ING. DE LA CRUZ MONTES, Efraín Mauro 20081866 Asociado
ING. HUARAC ROJAS, David 19852290 Asociado
