- 1. I.E. TECNICA CATUMARE 2019 PROYECTOTECNICO RIEGO AUTOMATIZADO TECNICA EN SISTEMAS ALUMNO: MIGUEL CORTES ALUMNO: NICOLAS CRUZ ALUMNO: DANIEL BELRAN CURSO 10-1 DOCENTE: ING.OMAR ROJAS

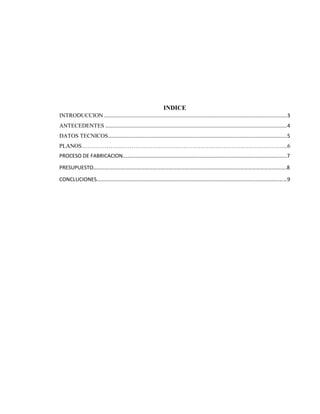

- 2. INDICE INTRODUCCION ...............................................................................................................................3 ANTECEDENTES ..............................................................................................................................4 DATOSTECNICOS............................................................................................................................5 PLANOS……………………………………………………………………………………………...6 PROCESO DE FABRICACION……………………………………………………………………………………………………….……7 PRESUPUESTO…………………………………………………………………………………………………………………………….….8 CONCLUCIONES………………………………………………………………………………………………………………………………9

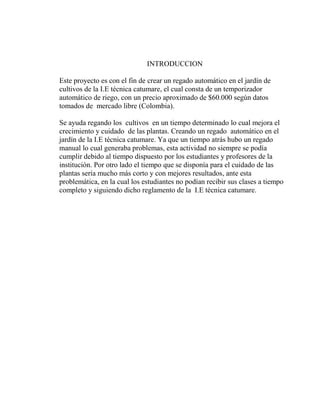

- 3. INTRODUCCION Este proyecto escon el fin de crear un regado automático en el jardín de cultivos de la I.E técnica catumare, el cual consta de un temporizador automático de riego, con un precio aproximado de $60.000 según datos tomados de mercado libre (Colombia). Se ayuda regando los cultivos en un tiempo determinado lo cual mejora el crecimiento y cuidado de las plantas. Creando un regado automático en el jardín de la I.E técnica catumare. Ya que un tiempo atrás hubo un regado manual lo cual generaba problemas, esta actividad no siempre se podía cumplir debido al tiempo dispuesto por los estudiantes y profesores de la institución. Por otro lado el tiempo que se disponía para el cuidado de las plantas sería mucho más corto y con mejores resultados, ante esta problemática, en la cual los estudiantes no podían recibir sus clases a tiempo completo y siguiendo dicho reglamento de la I.E técnica catumare.

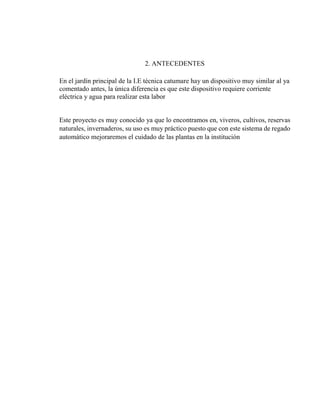

- 4. 2. ANTECEDENTES En eljardín principal de la I.E técnica catumare hay un dispositivo muy similar al ya comentado antes, la única diferencia es que este dispositivo requiere corriente eléctrica y agua para realizar esta labor Este proyecto es muy conocido ya que lo encontramos en, viveros, cultivos, reservas naturales, invernaderos, su uso es muy práctico puesto que con este sistema de regado automático mejoraremos el cuidado de las plantas en la institución
- 5. 3. DATOS TECNICOS Deacuerdo a la lista de materiales, utilizar los siguientes componentes para este proyecto técnico: • Arduino adecuado para la contabilización de tiempo con su debido software o programación • Se utilizara un tubo PVC puesto es un plástico duro, resistente al fuego, a la luz, a los productos químicos, a los insectos, a los hongos y a la humedad esto implica un coste bajo de mantenimiento y un menor impacto ambiental. • Utilizaremos un aspersor puesto que estará destinado a esparcir el agua a presión en los cultivos • Adaptaremos una Válvula puesto que es un Mecanismo que regula el flujo de agua • Utilizaremos una manguera ya que sirve para la transportación o contención del agua desde un grifo hasta el aspersor designado.

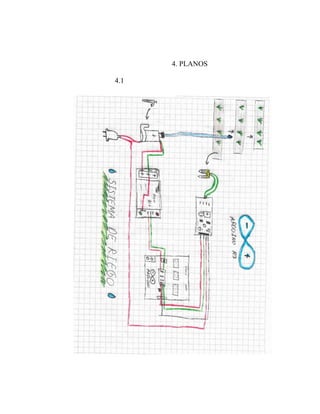

- 6.

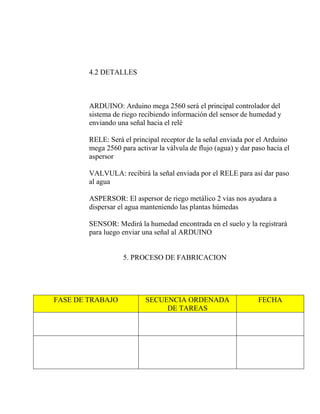

- 7. 4.2 DETALLES ARDUINO: Arduinomega 2560 será el principal controlador del sistema de riego recibiendo información del sensor de humedad y enviando una señal hacia el relé RELE: Será el principal receptor de la señal enviada por el Arduino mega 2560 para activar la válvula de flujo (agua) y dar paso hacia el aspersor VALVULA: recibirá la señal enviada por el RELE para así dar paso al agua ASPERSOR: El aspersor de riego metálico 2 vías nos ayudara a dispersar el agua manteniendo las plantas húmedas SENSOR: Medirá la humedad encontrada en el suelo y la registrará para luego enviar una señal al ARDUINO 5. PROCESO DE FABRICACION FASE DE TRABAJO SECUENCIA ORDENADA DE TAREAS FECHA

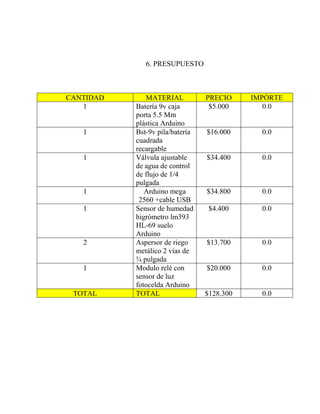

- 8. 6. PRESUPUESTO CANTIDAD MATERIALPRECIO IMPÒRTE 1 Batería 9v caja porta 5.5 Mm plástica Arduino $5.000 0.0 1 Bst-9v pila/batería cuadrada recargable $16.000 0.0 1 Válvula ajustable de agua de control de flujo de 1/4 pulgada $34.400 0.0 1 Arduino mega 2560 +cable USB $34.800 0.0 1 Sensor de humedad higrómetro lm393 HL-69 suelo Arduino $4.400 0.0 2 Aspersor de riego metálico 2 vías de ¾ pulgada $13.700 0.0 1 Modulo relé con sensor de luz fotocelda Arduino $20.000 0.0 TOTAL TOTAL $128.300 0.0

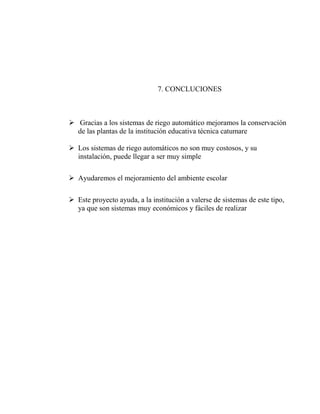

- 9. 7. CONCLUCIONES ➢ Graciasa los sistemas de riego automático mejoramos la conservación de las plantas de la institución educativa técnica catumare ➢ Los sistemas de riego automáticos no son muy costosos, y su instalación, puede llegar a ser muy simple ➢ Ayudaremos el mejoramiento del ambiente escolar ➢ Este proyecto ayuda, a la institución a valerse de sistemas de este tipo, ya que son sistemas muy económicos y fáciles de realizar

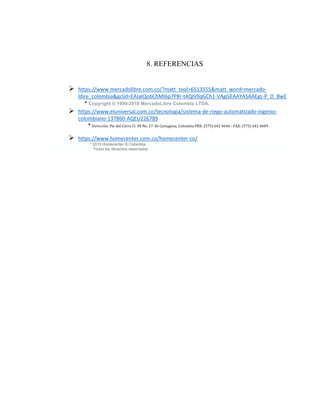

- 10. 8. REFERENCIAS ➢ https://www.mercadolibre.com.co/?matt_tool=6513555&matt_word=mercado- libre_colombia&gclid=EAIaIQobChMI6p7P8r-t4QIVllqGCh1-VAgGEAAYASAAEgL-P_D_BwE *Copyright © 1999-2019 MercadoLibre Colombia LTDA. ➢ https://www.eluniversal.com.co/tecnologia/sistema-de-riego-automatizado-ingenio- colombiano-137860-AQEU226789 *Dirección: Pie del Cerro Cl. 30 No. 17-36 Cartagena, Colombia PBX: (575) 642 4646 - FAX: (575) 642 4609 ➢ https://www.homecenter.com.co/homecenter-co/ * 2019 Homecenter ® Colombia. Todos los derechos reservados
