1. PUERTOS Y CONECTORES DE UN
PC
Profesor Israel Nava CETEC CANCUN

2. Introducción
llamaremos conectores a los cables que permiten unir dos elementos.
Así, tenemos conectores internos aquellos que unen los puertos que
usualmente se encuentran en la parte trasera de una CPU con la
mainboard y los conectores externos aquellos que unen los puertos
mencionados con los periféricos como son el monitor, impresora,
escáner, etc.
Existe un tercer tipo de conector conocido como de potencia o de
corriente que permite suministrarle corriente al periférico que está
conectado.
Los puertos son los elementos que usualmente se encuentran alojados
en la parte trasera de la CPU.

3. Puertos

4. ¿Qué es un puerto?
El puerto se define como el lugar donde los datos entran o salen
o ambas cosas. Se denominan “puertos de entrada/salida" (o
abreviado puertos E/S) y son interfaces para conectar
dispositivos mediante cables.
Generalmente tienen un extremo macho con clavijas que
sobresalen o tipo hembra la cual tiene una serie de agujeros
para alojar los conectores machos.

5. PUERTO PARALELO
El puerto paralelo integrado usa un conector tipo D subminiatura de 25
patas en el panel posterior del sistema. Este puerto de E/S envía datos en
formato paralelo (ocho bits de datos, formando un byte, se envían
simultáneamente sobre ocho líneas individuales en un solo cable). El
puerto paralelo se utiliza principalmente para impresoras.
La mayoría de los software usan el término LPT (por impresor en línea) más
un número para designar un puerto paralelo (por ejemplo, LPT1). La
designación predeterminada del puerto paralelo integrado del sistema es
LPT1.

6. PUERTO SERIE
Los dos puertos serie integrados usan conectores tipo D
subminiatura de 9 patas en el panel posterior. Estos puertos
son compatibles con dispositivos que requieren transmisión de
datos en serie (la transmisión de la información de un bit en
una línea).
La mayoría del software utiliza el término COM (derivado de
comunicaciones) seguido de un número para designar un
puerto serie (por ejemplo, COM1 ó COM2).

7. PUERTO USB
Una central USB le permite adjuntar dispositivos periféricos rápidamente, sin
necesidad de reiniciar la computadora ni de volver a configurar el sistema.
El USB trabaja como interfaz para la transmisión de datos y distribución de energía
que ha sido introducido en el mercado de PCs y periféricos para mejorar las lentas
interfaces serie y paralelo.
Los periféricos para puertos USB son reconocidos automáticamente por el
computador (y se configuran casi automáticamente) lo cual evita dolores de cabeza
al instalar un nuevo dispositivo en el PC.
Los puertos USB son capaces de transmitir datos a 12 Mbps

8. PUERTO RJ-45
La RJ-45 es una interfaz física comúnmente usada para
conectar redes de cableado estructurado. RJ es un
acrónimo inglés de Registered Jack.
Posee ocho "pines" o conexiones eléctricas, que
normalmente se usan como extremos de cables de par
trenzado.

9. PUERTO VGA
El puerto VGA es el puerto estandarizado para conexión
del monitor a la PC, es un puerto hembra con 15 orificios de
conexión en tres hileras de cinco.

10. PUERTO PS/2
El conector PS/2 o puerto PS/2 toma su nombre de la serie de
ordenadores IBM Personal System/2 que es creada por IBM en 1987, y
empleada para conectar teclados y ratones. Muchos de los adelantos
presentados fueron inmediatamente adoptados por el mercado del PC,
siendo este conector uno de los primeros.

11. PUERTOS DE AUDIO
"Line in" (línea de entrada de audio): permite la entrada y captura de audio de
fuentes externas, ejemplo un dispositivo MIDI (un teclado musical MIDI), un
Discman, un reproductor portátil de casete de audio, etc. y es de color azul.
"Line out" (línea de salida de audio): permite la salida de audio hacia las bocinas
y es de color verde.
"Microphone" (micrófono): está diseñado para capturar el sonido proveniente del
micrófono y es de color rosa.
Microphone Line out Line in

12. Puerto FireWire
Firewire es un puerto de entrada/salida de datos como puede ser el puerto
serie, paralelo o USB. La diferencia entre ellos básicamente son el modo en
cómo transfieren la información y la velocidad con que son capaces de
mantener la transferencia sostenida de datos (sin interrupciones).

13. Conectores

14. CONECTOR DE CORRIENTE
Los conectores de corriente o de potencia son utilizados
para permitir la alimentación de corriente eléctrica al
dispositivo al cual está conectado, muy usado para la
CPU, monitor del tipo CRT y algunos tipos de scanners.

15. CONECTOR VGA
Es un conector macho que se inserta en el puerto VGA
de la CPU

16. CONECTOR SERIAL o COM
Estos puertos se utilizan para conectar el Mouse y el MODEM.
Normalmente el Mouse se conecta a un puerto COM de 9
pines (comúnmente COM1) y el MODEM se conecta a un
puerto de 25 pines (comúnmente COM2)

17. CONECTOR PARALELO
Es un cable especial diseñado para conectar la
impresora a la CPU.

18. CONECTOR USB
Conector tipo A Conector tipo B
Símbolo USB

19. CONECTOR RJ-45

20. CONECTOR de AUDIO

21. CONECTOR PS/2

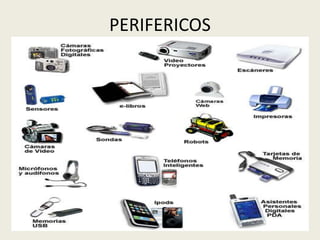

22. PERIFERICOS
