El documento describe los diferentes puertos y conectores que se encuentran en una computadora personal. Explica que los puertos son interfaces donde entran y salen datos y están ubicados en la parte posterior de la CPU. Los principales puertos son paralelo, serie, USB, VGA, DVI y RJ-45. También describe los conectores que permiten unir los puertos de la CPU con periféricos externos como monitores, impresoras y otros dispositivos.

1. PUERTOS
Y CONECTORES DE UN
PC

2. INTRODUCCIÓN
Llamaremos conectores a los cables que
permiten unir dos elementos. Así, tenemos
conectores internos aquellos que unen los
puertos que usualmente se encuentran en la
parte trasera de una CPU con la mainboard y
los conectores externos aquellos que unen los
puertos mencionados con los periféricos como
son el monitor, impresora, scanner, etc.
Existe un tercer tipo de conector conocido
como de potencia o de corriente que permite
suministrarle corriente al periférico que está
conectado.
Los puertos son los elementos que usualmente
se encuentran alojados en la parte trasera de la

3. PUERTOS

4. ¿QUÉ ES UN
PUERTO?

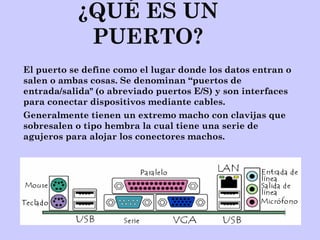

El puerto se define como el lugar donde los datos entran o
salen o ambas cosas. Se denominan “puertos de
entrada/salida" (o abreviado puertos E/S) y son interfaces
para conectar dispositivos mediante cables.
Generalmente tienen un extremo macho con clavijas que
sobresalen o tipo hembra la cual tiene una serie de
agujeros para alojar los conectores machos.

5. PUERTO PARALELO

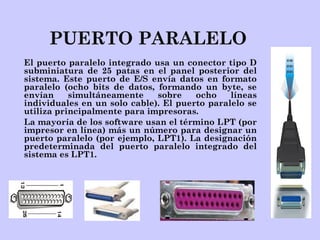

El puerto paralelo integrado usa un conector tipo D
subminiatura de 25 patas en el panel posterior del
sistema. Este puerto de E/S envía datos en formato
paralelo (ocho bits de datos, formando un byte, se
envían simultáneamente sobre ocho líneas
individuales en un solo cable). El puerto paralelo se
utiliza principalmente para impresoras.
La mayoría de los software usan el término LPT (por
impresor en línea) más un número para designar un
puerto paralelo (por ejemplo, LPT1). La designación
predeterminada del puerto paralelo integrado del
sistema es LPT1.

6. PUERTO SERIE

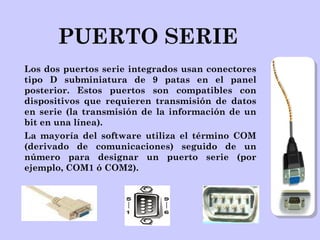

Los dos puertos serie integrados usan conectores
tipo D subminiatura de 9 patas en el panel
posterior. Estos puertos son compatibles con
dispositivos que requieren transmisión de datos
en serie (la transmisión de la información de un
bit en una línea).
La mayoría del software utiliza el término COM
(derivado de comunicaciones) seguido de un
número para designar un puerto serie (por
ejemplo, COM1 ó COM2).

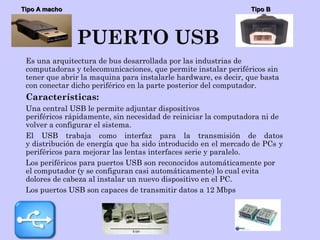

7. PUERTO USB
Es una arquitectura de bus desarrollada por las industrias de
computadoras y telecomunicaciones, que permite instalar periféricos sin
tener que abrir la maquina para instalarle hardware, es decir, que basta
con conectar dicho periférico en la parte posterior del computador.
Características:
Una central USB le permite adjuntar dispositivos
periféricos rápidamente, sin necesidad de reiniciar la computadora ni de
volver a configurar el sistema.
El USB trabaja como interfaz para la transmisión de datos
y distribución de energía que ha sido introducido en el mercado de PCs y
periféricos para mejorar las lentas interfaces serie y paralelo.
Los periféricos para puertos USB son reconocidos automáticamente por
el computador (y se configuran casi automáticamente) lo cual evita
dolores de cabeza al instalar un nuevo dispositivo en el PC.
Los puertos USB son capaces de transmitir datos a 12 Mbps
Tipo A machoTipo A macho Tipo BTipo B

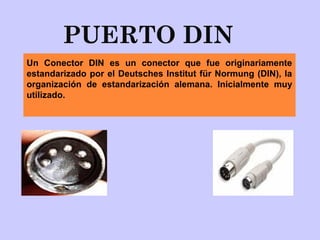

8. PUERTO DIN
Un Conector DIN es un conector que fue originariamente
estandarizado por el Deutsches Institut für Normung (DIN), la
organización de estandarización alemana. Inicialmente muy
utilizado.

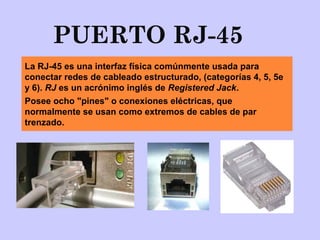

9. PUERTO RJ-45
La RJ-45 es una interfaz física comúnmente usada para
conectar redes de cableado estructurado, (categorías 4, 5, 5e
y 6). RJ es un acrónimo inglés de Registered Jack.
Posee ocho "pines" o conexiones eléctricas, que
normalmente se usan como extremos de cables de par
trenzado.

10. PUERTO VGA

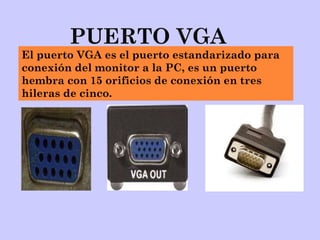

El puerto VGA es el puerto estandarizado para
conexión del monitor a la PC, es un puerto
hembra con 15 orificios de conexión en tres
hileras de cinco.

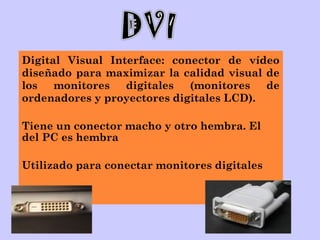

11. Digital Visual Interface: conector de vídeo
diseñado para maximizar la calidad visual de
los monitores digitales (monitores de
ordenadores y proyectores digitales LCD).
Tiene un conector macho y otro hembra. El
del PC es hembra
Utilizado para conectar monitores digitales

12. CONECTORES

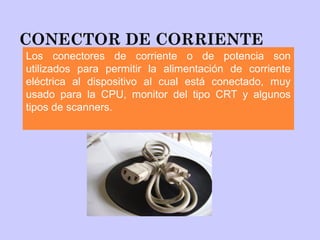

13. CONECTOR DE CORRIENTE
Los conectores de corriente o de potencia son
utilizados para permitir la alimentación de corriente
eléctrica al dispositivo al cual está conectado, muy
usado para la CPU, monitor del tipo CRT y algunos
tipos de scanners.

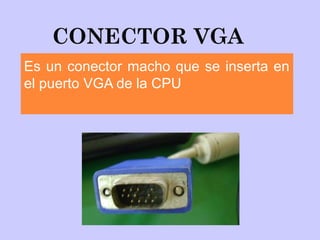

14. CONECTOR VGA
Es un conector macho que se inserta en
el puerto VGA de la CPU

15. CONECTOR SERIAL O
COM

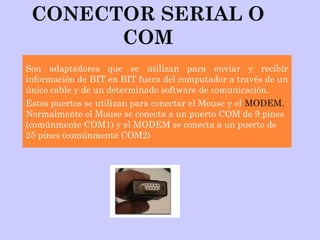

Son adaptadores que se utilizan para enviar y recibir
información de BIT en BIT fuera del computador a través de un
único cable y de un determinado software de comunicación.
Estos puertos se utilizan para conectar el Mouse y el MODEM.
Normalmente el Mouse se conecta a un puerto COM de 9 pines
(comúnmente COM1) y el MODEM se conecta a un puerto de
25 pines (comúnmente COM2)

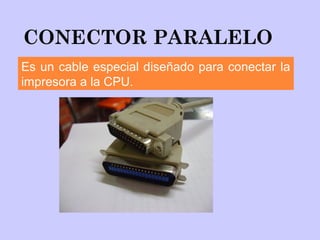

16. CONECTOR PARALELO
Es un cable especial diseñado para conectar la
impresora a la CPU.

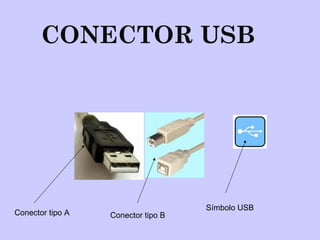

17. CONECTOR USB
Conector tipo A Conector tipo B
Símbolo USB

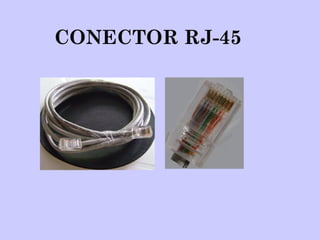

18. CONECTOR RJ-45

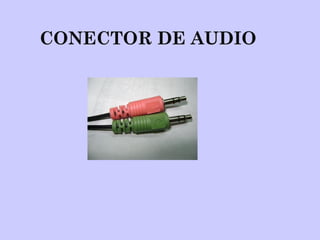

19. CONECTOR DE AUDIO

20. CONECTOR PS/2
