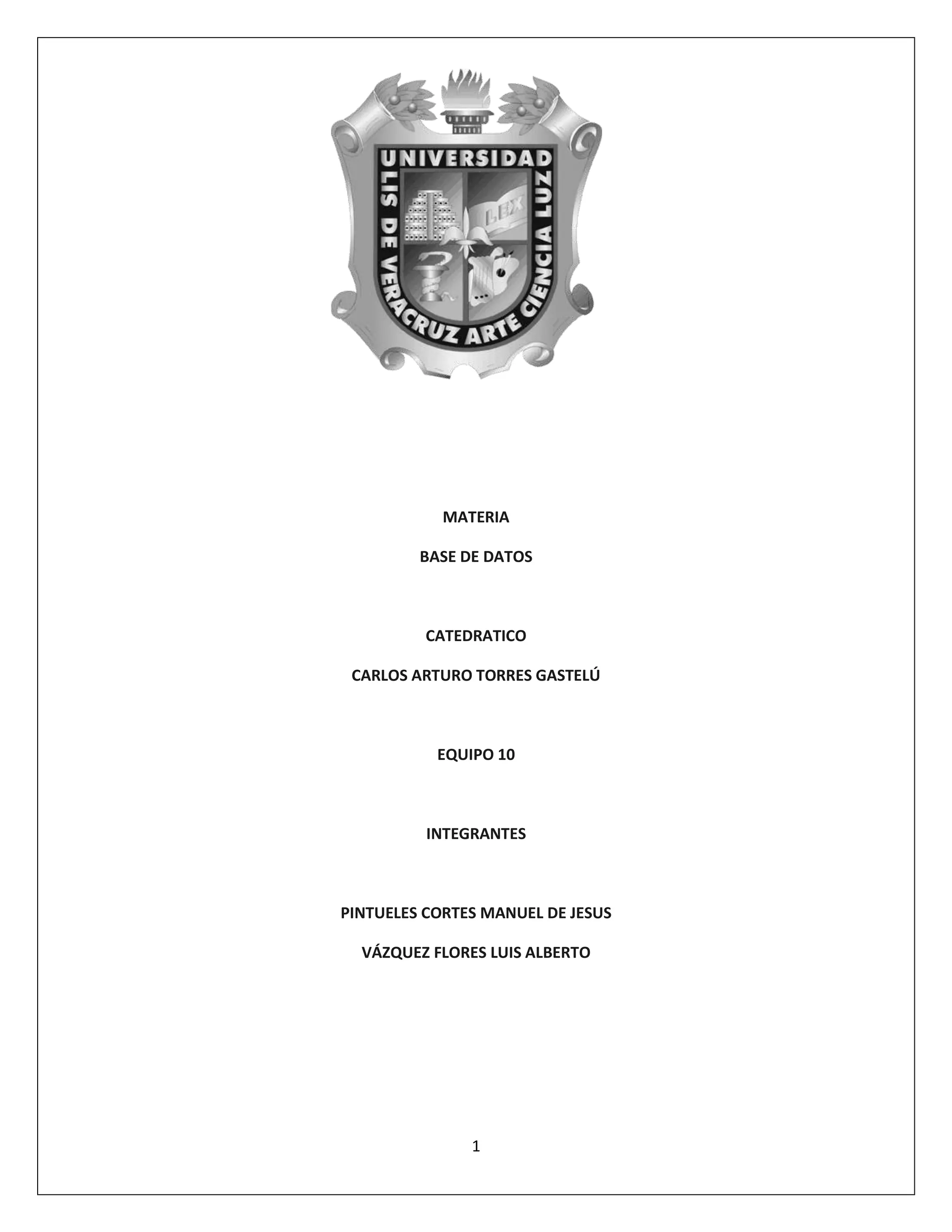

Pyme original

MATERIA

BASE DE DATOS

CATEDRATICO

CARLOS ARTURO TORRES GASTELÚ

EQUIPO 10

INTEGRANTES

PINTUELES CORTES MANUEL DE JESUS

VÁZQUEZ FLORES LUIS ALBERTO

1

Contenido
CONTACTO .................................................................................................................... 3

VISIÓN .......................................................................................................................... 3

MISIÓN ......................................................................................................................... 3

PROBLEMÁTICA ............................................................................................................. 4

SUPUESTOS SEMANTICOS .............................................................................................. 5

MODELO RELACIONAL ................................................................................................... 6

ENTIDADES .................................................................................................................... 6

DESCRIPCIÓN DE LOS USUARIOS .................................................................................... 7

CODIGO SQL BASE DE DATOS TALLER MECANICO ........................................................... 8

2

CONTACTO

 David Pintúeles Mondragón.
 Gerente General.
 Cel. (044)2291-28-22-25
 cigver@hotmail.com
 Tels: 9 34 05 49.
 178 33 52.
 Constituyentes Nª 2590 entre Juárez y Lerdo. Veracruz Ver.
 ID.92*879257*1 - 2945381

VISIÓN

Servirle a las empresas más importantes en el mercado de la rectificación de motores
diesel y gasolina satisfaciendo sus necesidades más importantes así como tener el control
preventivo y correctivo dejando en nuestros clientes un buen servicio.

MISIÓN

Lograr y mantener el liderazgo en el mercado de rectificación automotriz.

Ofrecer a nuestros clientes servicios de la más avanzada tecnología y calidad, garantizar el
buen funcionamiento a nuestros clientes después de la reparación, expandir nuestros
servicios internacionalmente.

3

PROBLEMÁTICA

En este caso la problemática que invade al establecimiento es que no tienen un sistema
donde tengan ordenadamente las piezas que poseen y eso les dificulta la búsqueda de los
mismos cuando necesiten usarlas y/o venderlas.

También carece de un historial por cliente, es decir, en el caso de que el cliente requiera
un servicio de mantenimiento o compostura de un automóvil, esto a fin de llevar un
control de los servicios que se le ha dado a cada automóvil.

De igual forma la base de datos correspondiente a los clientes está sumamente
redúndate, por lo cual se debe de reestructurar a fin de darle un orden lógico y adecuado.
Todo esto con el fin de llevar un control de los clientes, y así, tener un funcionamiento
más adecuado de la empresa, en cuanto a la administración de la misma

4

SUPUESTOS SEMANTICOS

 Dos piezas o mas se llamaran de igual forma pero son de diferente fabricante.

 Dos o más piezas pueden tener características similares, pero son de diferente
fabricante

 Dos piezas o más pueden llevar el mismo nombre, pero ser de distinto distribuidor

 Un cliente puede requerir más de un servicio.

 Dos clientes o más pueden tener un nombre igual.

 Dos o ms clientes pueden tener el mismo nombre pero distinto id

 Dos o más clientes pueden tener el mismo nombre pero distinto teléfono/correo
electrónico

 Un cliente puede requerir dos o más cantidades de una misma pieza

 Dos o más automóviles reparados pueden ser del mismo modelo, pero de
diferente propietario

 Dos automóviles puede ser del mismo modelo pero de distinto año de fabricación

 Dos automóviles pueden ser del mismo año de fabricación y modelo pero de
diferente color.

 Dos o más empleados pueden tener un mismo nombre pero distinto puesto

 Dos o más empleados pueden tener el mismo nombre pero distinto id

 Dos o más autos pueden ingresar un mismo día a un servicio, pero salen del mismo
en distinto día

 Dos o mas servicios se generan en un misma dia y con un mismo importe pero con
distinto numero de factura

5

MODELO RELACIONAL

ENTIDADES

Clientes

Empleado

Servicio

Automóvil

Historia automóvil

Servicio

Detalle Servicio

Refacciones

Proveedores
6

DESCRIPCIÓN DE LOS USUARIOS

1.- Administrador de la BD del taller.

 Tiene la capacidad de actualizar en su totalidad la base datos

 Puede modificar (de ser necesario) la plantilla de trabajadores, nombre, dirección, etc. Así
como agregar trabajadores a la misma.

 Tiene total acceso, permisos en la base de datos.

2.- Almacenista

 Tiene la capacidad de modificar el stock del almacén

 Puede consultar el stock de las refacciones

3.- Cajero

 Ingresa los valores a pagar de acuerdo al servicio que es prestado al cliente

 Puede ver el estado de una reparación y de ser necesario hacer ajustes en el costo de la
misma

4.- Mecánico

 Básicamente puede consultar el stock de tal o cual parte que necesitara para realizar su
trabajo

5.- Encargado de la caja

 Puede realizar consultas de los servicios realizados dentro de la empresa a fin de conocer
los ingresos generados por este concepto

 Puede modificar tales ingresos, aumentándolos o disminuyéndolos según se requiera

7

CODIGO SQL BASE DE DATOS TALLER DE RECTIFICION

Use .....
Go

Createtable Clientes(
id_cliente CHAR (10)NOTNULL,
nomb_cliente CHAR (40)NOTNULL,
dir_cliente CHAR (50)NOTNULL,
tel_cliente CHAR (30)NULL,
gen_cliente CHAR (20)NULL,
zona_cliente CHAR (30)NOTNULL,
email_cliente CHAR (50)NULL
);

Createtable Automovil(
id_cliente CHAR (10)NOTNULL,
id_auto CHAR (10)NOTNULL,
model_auto CHAR (30)NOTNULL,
marca_auto CHAR (30)NOTNULL,
color_auto CHAR (20)NULL
);

Createtable Historiautomovil(
vecestaller CHAR (20)NOTNULL,
primvez datetimeNOTNULL,
ultimavez datetimeNOTNULL
);

Createtable Servicio(
id_servicio CHAR (10)NOTNULL,
entrada_servicio datetimeNOTNULL,
salida_servicio datetimeNOTNULL
);

Createtable Detalleservicio(
id_servicio CHAR (10)NOTNULL,
num_factura CHAR (10)NOTNULL,
importe_servicio decimal (9,2)NOTNULL,
tipo_servicio CHAR (40)NOTNULL
);

Createtable Empleado(
id_empleado CHAR (10)NOTNULL,
nomb_empleado CHAR (40)NOTNULL,
puesto_empleado CHAR (50)NOTNULL,
salario_empleado decimal (9,2)NOTNULL,
tel_empleado CHAR (20)NULL,
email_empleado CHAR (50)NULL
);

Createtable Proveedores(
id_proveedor CHAR (10)NOTNULL,
nom_proveedor CHAR (30)NOTNULL,

8

dir_proveedor CHAR (40)NOTNULL,
tel_proveedor CHAR (30)NOTNULL,
email_proveedor CHAR (50)NULL,
zona_proveedor CHAR (30)NOTNULL
);

Createtable Refacciones(
id_proveedor CHAR (10)NOTNULL,
id_refaccion CHAR (10)NOTNULL,
nombre_refaccion CHAR (30)NOTNULL,
stock_refaccion IntNOTNULL,
precio_refaccion decimal (9,2)NOTNULL,
);

----------------------
-- llaves primarias
----------------------
ALTERTABLE Automovil WITHNOCHECKADDCONSTRAINT PK_Automovil
PRIMARYKEYCLUSTERED (id_auto);
ALTERTABLE Clientes WITHNOCHECKADDCONSTRAINT PK_Clientes
PRIMARYKEYCLUSTERED (id_cliente);
ALTERTABLE Detalleservicio WITHNOCHECKADDCONSTRAINT PK_Detalleservicio
PRIMARYKEYCLUSTERED (num_factura);
ALTERTABLE Empleado WITHNOCHECKADDCONSTRAINT PK_Empleado
PRIMARYKEYCLUSTERED (id_empleado);
ALTERTABLE HIstoriautomovil WITHNOCHECKADDCONSTRAINT PK_Historiautomovil
PRIMARYKEYCLUSTERED (vecestaller)
ALTERTABLE Proveedores WITHNOCHECKADDCONSTRAINT PK_Proveedores
PRIMARYKEYCLUSTERED (id_proveedor);
ALTERTABLE Refacciones WITHNOCHECKADDCONSTRAINT PK_Refacciones
PRIMARYKEYCLUSTERED (id_refaccion);
ALTERTABLE Servicio WITHNOCHECKADDCONSTRAINT PK_Servicio
PRIMARYKEYCLUSTERED (id_servicio);

----------------------
-- llaves foraneas
----------------------

altertable DetalleServicio
addconstraint fk_detalleservicio_servicio
foreignkey (id_servicio)
references Servicio(id_servicio);

altertable Historiautomovil
addconstraint fk_historiautomovil_automovil
foreignkey (id_auto)
references automovil(id_auto);

altertable Refacciones
addconstraint fk_refacciones_proveedores
foreignkey (id_proveedor)
references proveedores(id_proveedor);

9

---datos tabla clientes-----

INSERTINTO clientes(id_cliente, nomb_cliente, dir_cliente, tel_cliente,
gen_cliente, zona_cliente, email_cliente)
VALUES('00001','Abel Amadro Lara','Indio 93 Col. Candido Aguilar
','1754469','Masculino','Veracruz','reves_1@hotmail.com');
VALUES('00002','Erain Ramos Camacho','Av.Villa Hermosa 331 Col.Progreso
Macuiltepetl','1125511','masculino','Xalapa','ramos12_10@hotmail.com');
VALUES('00003','María Barrios Cabrera','Jobo 1090 Col.
Hidalgo','1023654','Femenino','Poza Rica','Maybar2@hotmail.com');
VALUES('00004','Javier Figueroa Ramón','Rio Era 180 Col. Rio
Medio','1272565','Masculino','Veracruz','jav110@hotmail.com');
VALUES('00005','Alicia Muñoz Guzman','Arista no 2014 Col.
Centro','1177742','Femenino','Veracruz','');
VALUES('00006','Sandra Pozos Peredo','Americas 980 Col. Nueva
Era','1252355','Femenino','Boca del Río','sand_pp@hotmail.com');
VALUES('00007','Marco Antonio Contreras Castillo','Jb. Lobos 1113 Col. 21 de
Abril ','1085546','Masculino','Veracruz','');
VALUES('00008','Diana Cortes Vázquez','Cuauhtemoc 441 Fracc. Los Pinos
','1998954','Femenino','Veracruz','');
VALUES('00009','Eleuterio Espejo Diaz','Av. 16 de septiembre 16 Col.
Centro','1789986','Masculino','Ursulo Galvan','');
VALUES('00010','Cinthia Ordorica Hernandez ','Av. Costa Verde 111 Fracc.
Galaxia','103588','Femenino','Boca del Rio','Redish@hotmail.com');
VALUES('00011','Juan Cortes Mendez','Sur 1290 Col. Centro','','Masculino','Boca
del Rio','jcmendez@hotmail.com');
VALUES('00012','Paulina Flores Suarez','Francisco Canal 1288 Col.
Centro','','Femenino','Veracruz','');
VALUES('00013','Alejandro Blanco Contreras','Chalchiuecan 1324 Col. Nueva
Era','1125641','Masculino','Boca del Rio','ABlanco@hotmail.com');
VALUES('00014','Alberto Santiago Santiago','Prolongacion Hidalgo s/n Entrada
Norte a Joachin','3023233','Masculino','Joachin','albertoVS@hotmail.com');

10

VALUES('00015','Ivonne Zaragoza Diaz','Av. Veracruz 234
Col.México','2122911','Femenino','Xalapa','');
VALUES('00016','Ernesto Fonseca Gimenez','Abasolo 99 Col.
Centro','1997852','Masculino','Tlalixcoyan','pumas78@hotmail.com');
VALUES('00017','Luis Morales Mora','Honestida 1278 Col.
Norte','1546887','Masculino','Veracruz','LVVV12@hotmail.com');
VALUES('00018','Mariana Bravo Medina','Urano 981 Fracc. Costa de
Oro','1215488','Femenino','Boca del Rio','maribr@hotmail.com');
VALUES('00019','Erick Rojas Acosta','Cerrada de Canal 678 Col. 21 de
Abril','114758','Masculino','Veracruz','');
VALUES('00020','Ana Paula Zaragoza Diaz','Simón Bolivar 344 Col.
Centro','1252014','Femenino','Orizaba','');

----datos tabla proveedores---

Insertinto proveedores(id_proveedor, nom_proveedor, dir_proveedor,
zona_proveedor, tel_proveedor, email_proveedor)
Values ('10201','Gomsa','Bolivar 15 Col. Norte','Boca del
Rio','1998753','gomsarefacciones@gomsa.com');
Values ('10202','Veracruz Autos Automotriz','Cuauhtemoc 223 Col.
Centro','Veracruz','9377494','Verautos@hotmail.com');
Values ('10203','Refacciones De Todo Un Poco','Cuauhtemoc 2668 Col.
Centro','Veracruz','9391435','');
Values ('10204','Hersans Autoparts ','Miguel Alemán 1777 Col. Candido
Aguilar','Veracruz','1111254','');
Values ('10205','Cerma Automotriz Sa De Cv ','Guadalupe Victoria 907 Col.
Centro','Veracruz','9398676','Cermaau@gmail.com');
Values ('10206','Refaccionaria de Todo un Poco','Cuauhtemoc 2668 Col.
Centro','Veracruz','9678855','Todounpoco@gmail.com');
Values ('10207','Autozone','Avenida Paseo Ejercito Mexicano 1086','Boca del
Rio','1678150','Autozone@hotmail.com');
Values ('10208','AutoCenter','Boulevard M. Avila Camacho 1889','Boca del
Rio','9326572','autocenter@gmail.com');

11

----datos tabla automovil---

Insertinto automovil(id_cliente, id_auto, model_auto, marca_auto, color_auto)
Values ('00005','11001','2002','Sentra','rojo');
Values ('00007','11002','2001','Tsuru','rojo');
Values ('00018','11003','2007','Atos','azul');
Values ('00006','11004','2010','Platina','negro');
Values ('00004','11005','2004','Atos','negro');
Values ('00012','11006','2007','Chevy','blanco');
Values ('00014','11007','2009','Ford Fiesta','rojo');
Values ('00013','11008','2010','Sentra','plata');
Values ('00017','11009','2002','Sentra','azul');
Values ('00015','11010','20001','Jetta','plata');
Values ('00019','11011','2009','Bora','verde');
Values ('00020','11012','2008','Platina','azul');
Values ('00016','11013','2001','Tsuru','verde');
Values ('00011','11014','2002','Jetta','gris');
Values ('00001','11015','2007','Lobo','negro');
Values ('00002','11016','2007','Chevy','blanco');
Values ('00003','11017','2004','Bora','azul');
Values ('00009','11018','2010','Explorer','blanco');
Values ('00008','11019','2009','Explorer','blanco');
Values ('00010','11020','2001','Atos','rojo');

-----tabla historial de automovil

INSERTINTO Historiautomovil(id_auto, vecestaller, primvez, ultimavez)
VALUES ('11001','3','13/04/08','01/02/11');
VALUES ('11002','5','11/05/08','08/06/11');
VALUES ('11003','2','12/02/08','12/01/11');
VALUES ('11004','1','09/06/08','13/10/11');
VALUES ('11005','9','3/04/08','7/08/11');

12

VALUES ('11006','6','08/07/08','12/07/11');
VALUES ('11007','7','14/05/08','20/05/11');
VALUES ('11008','4','14/07/08','20/11/11');
VALUES ('11009','8','07/06/08','06/06/11');
VALUES ('11010','10','16/04/08','24/04/11');
VALUES ('11011','12','01/04/11','06/04/11');
VALUES ('11012','11','07/03/08','03/03/11');
VALUES ('11013','13','10/05/08','12/05/11');
VALUES ('11014','15','8/06/08','28/06/11');
VALUES ('11015','18','24/01/08','09/01/11');
VALUES ('11016','17','23/07/08','21/07/11');
VALUES ('11017','19','05/09/08','03/09/11');
VALUES ('11018','22','20/10/08','30/10/11');
VALUES ('11019','21','8/03/08','29/03/11');
VALUES ('11020','25','13/04/08','11/09/11');

----datos tabla refacciones---

Insertinto refacciones(id_proveedor, id_refaccion, nombre_refaccion,
stock_refaccion, precio_refaccion)
Values ('10202','10001','Bujias','10','37.00');
Values ('10206','10002','Pistones','11','70.00');
Values ('10205','10003','Amortiguadores','09','800.00');
Values ('10204','10004','Sellos','05','35.00');
Values ('10202','10005','Válvulas','20','20.00');
Values ('10208','10006','Cuñas','28','20.00');
Values ('10205','10007','Bujes','04','120.00');
Values ('10204','10008','Bielas','02','170.00');
Values ('10201','10009','Metales de Bancada','22','180.00');

13

Values ('10207','10010','Metales de Biela','12','85.00');
Values ('10207','10011','Carburadores','10','2000.00');
Values ('10206','10012','Asientos de Valvulas','12','25.00');
Values ('10203','10013','Balatas','06','200.00');
Values ('10203','10014','Bobina','11','1100.00');
Values ('10208','10015','Bulbo de Temperatura','16','700.00');

-----datos empleado-----

Insertinto empleado(id_empleado, nomb_empleado, puesto_empleado,
salario_empleado, tel_empleado, email_empleado)
Values ('10101','Tomas Hernández Rosas','Rectificador
Cilindros','2600.00','9392210','');
Values ('10102','Tomas Morales Contreras','Rectificador de
Motores','3000.00','1339520','');
Values ('10103','Daniel Flores Flores','Rectificador de
Cabeza','2800.00','2565587','');
Values ('10104','Alejandro Vázquez Cortes','Mecánico
Diesel','2600.00','1225854','');
Values ('10105','Fernando Perez Gomez','Rectificador de
Motores','3000.00','','');
Values ('10106','Luis Hernández Rosas','Ayudante de
Eléctrico','1600.00','9665877','');
Values ('10107','Jorge Hernández Rosas','Mécanico Gasolina','2600.00','','');
Values ('10108','Ernesto Hernández Suarez','Ayudante Mécanico
Diesel','800.00','','');
Values ('10109','Julio Oropeza Gomez','Eléctrico','3000.00','111251','');
Values ('10110','Jesús Ramírez','Chofer','2000.00','2299588863','');

14

Values ('10111','Diana Garza
Lopez','Secretaria','2100.00','','diagarza_1@hotmail.com');
Values ('10112','Hernan Gimenez Blanco','Eléctrico','3000.00','2522654','');
Values ('10113','Guillermo Mendoza Mendez','Mecánico
Diesel','2600.00','1224514','');
Values ('10114','Tomas Guillermo Garza Diez','Rectificador de
Motores','3000.00','1125580','');
Values ('10115','Leonardo Torres Flores','Mécanico
Diesel','2600.00','2291254468','');

----------datos servicio-----

Insertinto servicio(id_auto, id_servicio, entrada_servicio, salida_servicio)
Values ('11002','22001',' 03/06/11','08/06/11');
Values ('11004','22002','09/10/11','13/10/11');
Values ('11006','22003','08/07/11','12/07/11');
Values ('11008','22004','20/11/11','20/11/11');
Values ('11010','22005','20/04/11','24/04/11');
Values ('11020','22006','11/04/11','11/09/11');
Values ('11019','22007','28/03/11','29/03/11');
Values ('11001','22008','01/02/11','01/02/11');
Values ('11005','22009','7/08/11','7/08/11');
Values ('11016','22010','21/07/11','21/07/11');
Values ('11017','22011','03/09/11','03/09/11');
Values ('11007','22012','20/05/11','20/05/11');
Values ('11015','22013','09/01/11','09/01/11');
Values ('11009','22014','06/06/11','06/06/11');
Values ('11003','22015','12/01/11','12/01/11');
Values ('11013','22016','12/05/11','12/05/11');
Values ('11012','22017','03/03/11','03/03/11');
Values ('11014','22018','28/06/11','28/06/11');
Values ('11018','22019','30/10/11','30/10/11');

15

Values ('11011','22020','01/04/11','06/04/11');

---- Datos tabla detalleservicio

Insertinto detalleservicio(id_servicio, num_factura, importe_servicio,
tipo_servicio )
Values ('22002','001','3000.00','Afinación');
tipo_servicio )
Values ('22006','002','8000.00','Ajuste General');
tipo_servicio )
Values ('22004','003','500.00','Cambio de anticongelante');
tipo_servicio )
Values ('22009','004','300.00','Cambio de Aceite');
tipo_servicio )
Values ('22007','005','400.00','Rectificado de Cilindros de Motor');
tipo_servicio )
Values ('22008','006','250.00','Cambio de Balatas');
tipo_servicio )
Values ('22011','007','500.00','Rectificación de Cabeza');
tipo_servicio )
Values ('22012','008','800.00','Pulir Cilindros');
tipo_servicio )
Values ('22013','009','500.00','Rectificación Cigueñal');
tipo_servicio )
Values ('22014','010','350.00','Rectificación Asientos de Cabeza');
tipo_servicio )
tipo_servicio )
Values ('22019','012','500.00','Cambio Anticongelante');
tipo_servicio )
Values ('22018','013','800.00','Pulir Cilindros');
tipo_servicio )
Values ('22017','014','350.00','Rectificación Asientos de Cabeza');
tipo_servicio )
tipo_servicio )

16

tipo_servicio )
Values ('22010','017','250.00','Cambio de Balatas');
tipo_servicio )
tipo_servicio )
tipo_servicio )

CONSULTAS
CONSULTA TABLA REFACCION

-----SE QUIERE CONOCER EL STOCK DE LOS PRODUCTOS QUE SEAN MENOR O IGUAL A 10. PARA ESTO LO VAMOS A
ORDENAR MEDIANTE EL PRECIO DE CADA PRODUCTO YENDO DE MENOR A MAYOR Y A LA TABLA SE LE VA ASIGNAR
EL NOMBRE DE “NOMBREMERCA”------

SELECTnombre_refaccion,stock_refaccion,precio_refaccion,UPPER(nombre_refa
ccion)
ASNOMBREMERCA
FROMRefacciones
WHEREstock_refaccion<= 10
orderBYprecio_refaccion

REPORTE

17

CONSULTA TABLA REFACCIONES

------SE REQUIERE CONOCER LOS PRODUCTOS DE LA TABLA DE REFACCIONES CUYO
STOCK SEA MAYOR O = A 10-----

SELECTnombre_refaccion,stock_refaccion
ASmayormenor
FROMRefacciones
WHEREstock_refaccion>= 10
orderBYstock_refaccionDESC

REPORTE

18

CONSULTA TABLA REFACCIONES
------se requiere saber las cantidades en existencia de las rfacciones---
--

SELECTprecio_refaccion,nombre_refaccion,(nombre_refaccion)
ASrefaccion
FROMRefacciones
WHEREprecio_refaccion<= 200
orderBYprecio_refaccionASC

REPORTE

CONSULTA TABLA AUTOMOVIL
----te seleciona los modelos de auto q estan en color rojo-----

SELECTmodel_auto,marca_auto,color_auto,UPPER(marca_auto)
ASMARCA
FROMAUTOMOVIL
WHEREcolor_auto='rojo'
ORDERBYmodel_auto

19

REPORTE

CONSULTA TABLA AUTOMOVIL

----SE SOLICITA BUSCAR EL MODELO EL AUTOMOVIL ENTRE LOS AÑOS 2004 Y 2007
Y ORDENARLOS DEPENDIENDO EL MODELO DEL AUTO-------

SELECTmodel_auto,marca_auto,UPPER(marca_auto)
ASMARCA
FROMAUTOMOVIL
WHEREmodel_autobetween 2004 and 2007
ORDERBYmodel_auto

REPORTE

20

Pyme original

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Pyme original

Más de LSCA Hermilo Salazar Chávez

Pyme original
