1. Red WAN

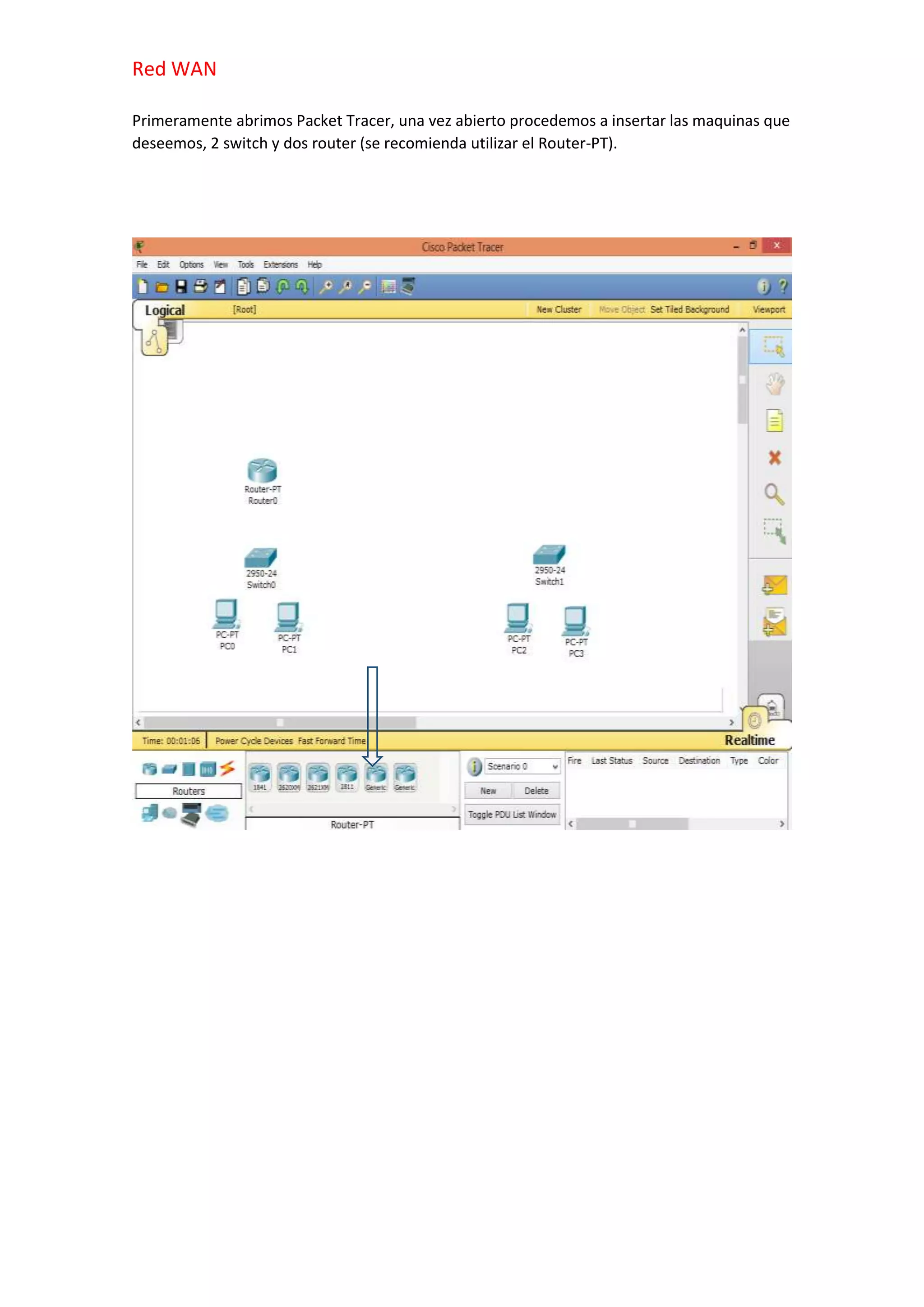

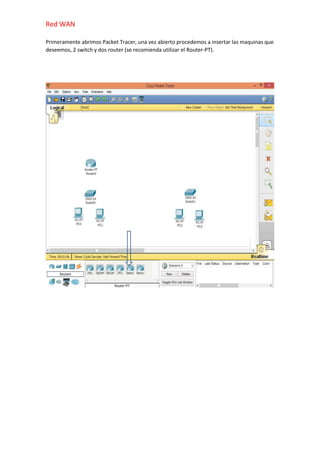

Primeramente abrimos Packet Tracer, una vez abierto procedemos a insertar las maquinas que
deseemos, 2 switch y dos router (se recomienda utilizar el Router-PT).

2. Red WAN
Ahora procedemos a unir los dispositivos por medio de los cables.
Los puntos verdes, indican que están bien conectados mientras que los puntos rojos, indican
que no hay conexión, que hay que configurar algún dispositivo.
No hay
conexión
Hay conexión.

3. Red WAN
Ahora les asignamos la IP a cada computadora.
La IP que asignamos es estática porque es asignada por un usuario mientras que la DHCP es
asignada por el Router.
En la red la IP será 192.168.1.2 en adelante. Porque la IP 192.168.1.1 será asignada a la red.

4. Red WAN
Ahora asignamos la IP a la red 2 que iniciara con 192.168.2.2 en adelante, ya que la IP
192.168.2.1 sera asignada a la red.

5. Red WAN
Ahora vamos a configurar los router, para que haya conexión con el switch.
Damos clic en el router, se abrirá una ventana como la de la imagen; damos clic en Config,
luego seleccionamos la opción FasEthernet 0/0. Hecho esto ingresamos la IP de la red y
activamos el router dando clic en ON.
Lo mismo hacemos con el otro router pero le asignamos la IP correspondiente (Red 1
192.168.1.1 y Red 2 192.168.2.1)
IP

6. Red WAN
Ahora procedemos a conectar las dos redes seleccionamos el cable Serial DCE como el de la
imagen damos clic en router seleccionamos la opcion Serial2/0, luego damos clic en el otro
Router y seleccionamos la misma opcion.

7. Red WAN
Ahora procedemos a configurar las 2 redes damos clic en un router, seleccionamos la opción
Config; luego damos clic en serial 2/0. Luego escribimos la siguiente IP de la otra red en
nuestro caso 192.168.2.4.
Luego damos clic en On, posteriormente seleccionamos la opción de 5600.

8. Red WAN
Ahora configuramos el otro router de la misma manera que el primero pero con la siguiente IP
d la otra Red.

9. Red WAN
Luego de configurar las dos redes procedemos a ver si funciona, dando clic en el sobrecito
amarillo, seleccionamos de que maquina enviaremos el mensaje y la maquina que lo recibira, a
veces en la primera ves dara falla volvemos a enviar el mensaje y dara el informe de entrega o
successful.
Máquina de
destino.
Máquina de
origen.
