1. Informe Ejercicios jose pares ci 1958461
Ejercicio 01
Paso 1
Colocamos nuestro Switch 2950-24 en el área de trabajo.
Paso 2
Aca seleccionaremos nuestra primera computadora que formara parte de la Red Lan.

2. Paso 3
Se establece la conexión física entre la primera computadora y el switch, por medio de un cable
de cobre, en la sección de conexiones, y luego con la opción FastEthernet indicándole al simulador que
la conexión a red se hará a través de la tarjeta de red de la computadora.

3. Paso 4
Se conecta la computadora con el switch, estableciendo la conexión con el puerto 01 del switch

4. Paso 5
Procedemos a colocar las demás Pc’s que integraran a la Red Lan, para luego establecer la
configuración de Ip, Mascara de Subred, Gateway por Defecto y Servidor Dns
N° PC IP Mascara de
Subred
Gateway por
Defecto
Servidor Dns
01 192.168.1.4 255.255.255.0 192.168.1.1 192.168.1.1
02 192.168.1.5 255.255.255.0 192.168.1.1 192.168.1.1
03 192.168.1.6 255.255.255.0 192.168.1.1 192.168.1.1

5. Paso 6
Se procede a verificar si la configuración de los valores introducidos a cada computador a través
del comando IPCONFIG que escribiremos en la opción símbolo de sistema para que nos muestre los
valores en pantalla. Después de verificados estos valores, se hace la confirmación de la conexión a
través del envío de un ping a un computador en particular. Esto se realizará a través del comando PING
seguido de la Ip del equipo a comprobar.
Paso 7
para comprobar que hay una conexión exitosa entre las computadoras de la Red, se manda un
paquete entre la Pc2 como origen y la Pc0 como destino. De esta manera al llegar la confirmación al
paquete de origen, se confirma la recepcion del mismo en la Pc0

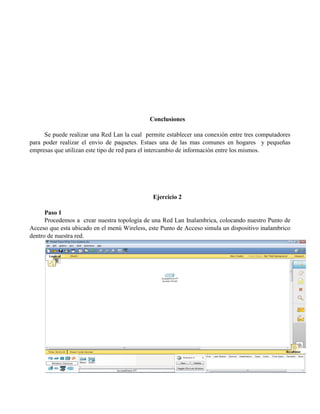

6. Conclusiones
Se puede realizar una Red Lan la cual permite establecer una conexión entre tres computadores
para poder realizar el envio de paquetes. Estaes una de las mas comunes en hogares y pequeñas
empresas que utilizan este tipo de red para el intercambio de información entre los mismos.
Ejercicio 2
Paso 1
Procedemos a crear nuestra topología de una Red Lan Inalambrica, colocando nuestro Punto de
Acceso que esta ubicado en el menú Wireless, este Punto de Acceso simula un dispositivo inalambrico
dentro de nuestra red.

7. Paso 2
Se colocara dos equipos con tarjeta inalambrica para que establezcan conexión con undispositivo
inalmabrico.
Paso 3
se configurar las ip de los equipos, especificando su estado de forma estática, según el siguiente
cuadro.
N° PC IP Mascara de
Subred
Gateway por
Defecto
Servidor Dns
02 192.168.1.11 255.255.255.0 192.168.1.1 192.168.1.1
03 192.168.1.12 255.255.255.0 192.168.1.1 192.168.1.1

8. Paso 4
Se Verifica la configuración de los valores ingresados al computador y la conexión entre los
equipos a través del comando PING en la ventana del simbolo del sistema

9. Paso 5
se Verifica que haya comunicación entre los equipos a través del envio de un paquete de la Pc2 a
la Pc3.
Conclusiones
En este ejemplo de una red muy usada dentro de hogares y oficinas, donde podemos tener l red
wireless como los dispositivos de conexión los cuales tendran el intercambio de información.
