Este documento describe las tareas para configurar VLANs, VTP y enrutamiento estático IP en una red de conmutación LAN e inalámbrica. Se deben configurar switches y routers para soportar 3 VLANs en la LAN 0 y 2 VLANs en la LAN 1, con conectividad entre todas las VLANs. También se debe configurar el protocolo VTP en la LAN 1 con el dominio "patata.net" y la clave secreta "cebolla". Finalmente, se debe configurar el enrutamiento estático IP para proporcionar conectividad total entre

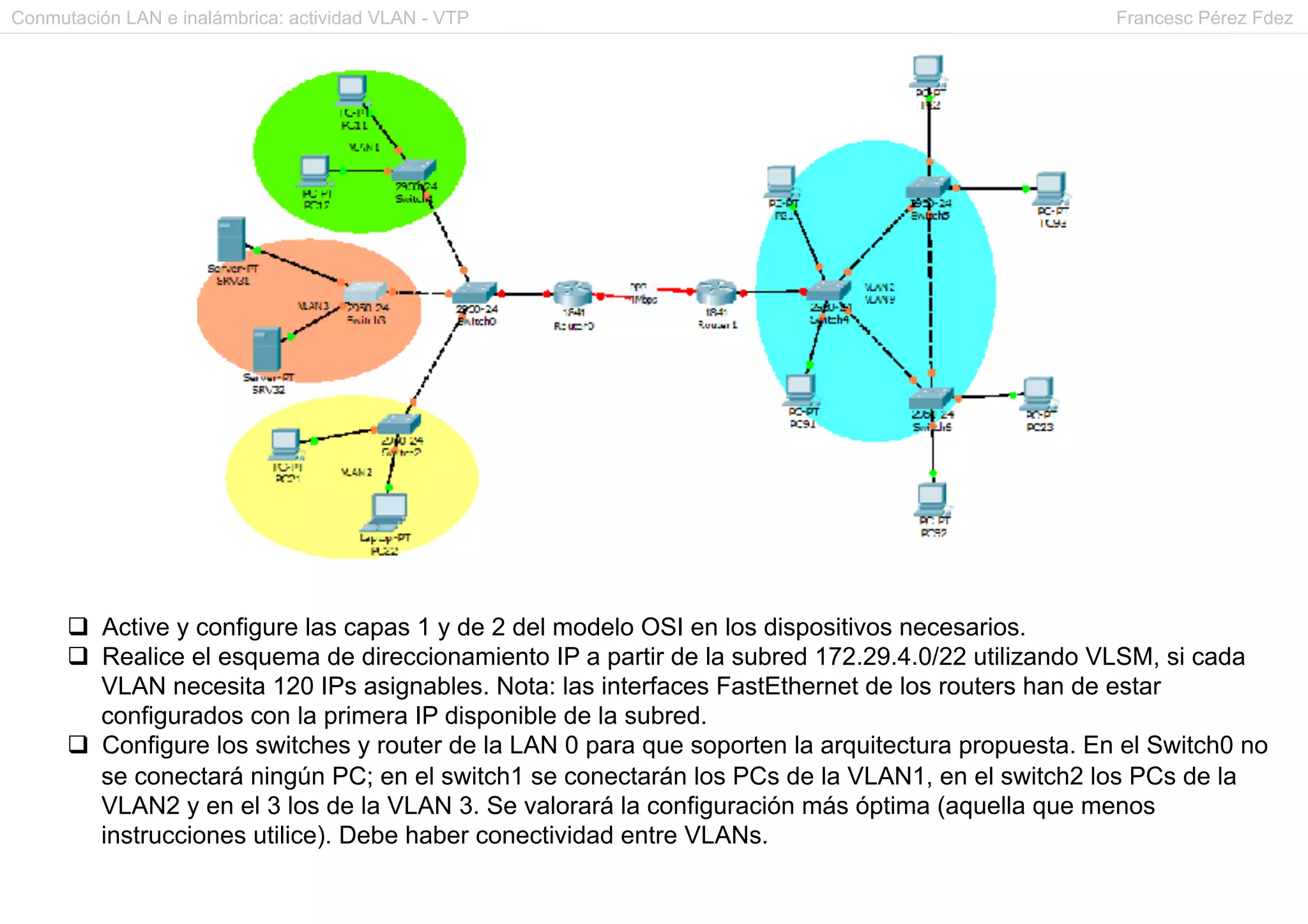

1. Conmutación LAN e inalámbrica: actividad VLAN - VTP Francesc Pérez Fdez
q Active y configure las capas 1 y de 2 del modelo OSI en los dispositivos necesarios.
q Realice el esquema de direccionamiento IP a partir de la subred 172.29.4.0/22 utilizando VLSM, si cada
VLAN necesita 120 IPs asignables. Nota: las interfaces FastEthernet de los routers han de estar
configurados con la primera IP disponible de la subred.
q Configure los switches y router de la LAN 0 para que soporten la arquitectura propuesta. En el Switch0 no
se conectará ningún PC; en el switch1 se conectarán los PCs de la VLAN1, en el switch2 los PCs de la
VLAN2 y en el 3 los de la VLAN 3. Se valorará la configuración más óptima (aquella que menos
instrucciones utilice). Debe haber conectividad entre VLANs.

2. Conmutación LAN e inalámbrica: actividad VLAN - VTP Francesc Pérez Fdez
q Configure los switches y router de la LAN 1 para que cada VLAN pueda disfrutar de la redundancia
existente. En cada switch de la LAN puede ir conectado un PC de la VLAN 2 y/o 9. Debe haber conectividad
entre VLANs.
q Configure el protocolo VTP en la LAN 1. Indique sobre el dibujo el modo en el que trabajan cada switch y
verifique el funcionamiento. Datos VTP:
ü Dominio: patata.net
ü Secret Key: cebolla
q Configure el enrutamiento estático IP, debe haber conectividad total entre redes. Utilice el menor número de
rutas en cada router. Tenga en cuenta la topología en "stub" de los routers.
