1: PRESENTACION
Este trabajo se realiza con el fin de conocer un poco mas de lo que ya conocemos un tema que son
las redes ysus clasificaciones, tipos, topologias,protocologos,etc.
Hablarderedesestariamoshablandodeunconjuntodedispositivosfisicos“hardware”ydeprogramas
Software” mediante el cual podemos comunicar computadoras para compartir recursos (discos,
impresoras, programas, etc.) asi como trabajo (tiempo de calculo, procesamiento de datos)
A cada una de las computadoras conectadas a la red se le denomina un nodo. Se
considera que una red es local si solo alcanza unos pocos kilómetros
Cuando se menciona la topología de redes, se hace referencia a la forma geométrica en
que están distribuidas las estaciones de trabajo y los cables que las conectan. Su objetivo
es buscar la forma más económica y eficaz de conexión, al mismo tiempo, aumentar la
fiabilidad del sistema,
Dentro de las topologías que existen, las más comunes son:
Topogia de bus,anillo.estrella, arbol, malla
Los protocolo de red son una o más normas standard que especifican el método para
enviar y recibir datos entre varios ordenadores.

5
2: DEDICATORIA
El presente trabajo de redes dedico a mi
mamita linda por apoyarme en todo
momento mas que todo economicamente
para realizarlo el siguiente trabajo, de igual
maneradedicoamistios porsumotivasion
y por encaminarme por el buen camino y
asi lograr el objetivo deseado
Tambiendedicoamiprofesordeinstalacion yconfiguracion
de redes de comunicación por el trabajo que me dio y asi
aprender y conocer mas sobre redes a si lograr el presente
proyecto
Tambien dedico con mucho cariño a todos mis hermanos
por apoyarme en todo y por sus motivaciones para poder
seguir estudiando
Gracias…………

6
3) HISTORIA DE REDES INFORMÁTICOS
En la década de 1940, los computadores eran enormes dispositivos electromecánicos
que eran propensos a sufrir fallas. En 1947, la invención del transistor semiconductor
permitió la creación de computadores más pequeños y confiables. En la década de 1950
los computadores mainframe, que funcionaban con programas en tarjetas perforadas,
comenzaron a ser utilizados habitualmente por las grandes instituciones. A fines de esta
década, se creó el circuito integrado, que combinaba muchos y, en la actualidad, millones
de transistores en un pequeño semiconductor. En la década de 1960, los mainframes con
terminales eran comunes, y los circuitos integrados comenzaron a ser utilizados de forma
generalizada.
Hacia fines de la década de 1960 y durante la década de 1970, se inventaron
computadores más pequeños, denominados minicomputadores. Sin embargo, estos
minicomputadores seguían siendo muy voluminosos en comparación con los estándares
modernos. En 1977, la Apple Computar Company presentó el microcomputador,
conocido también como computador personal. En 1981 IBM presentó su primer
computador personal. El equipo Mac, de uso sencillo, el PC IBM de arquitectura abierta
y la posterior micro miniaturización de los circuitos integrados dieron como resultado el
uso difundido de los computadores personales en hogares A mediados de la década de
1980 los usuarios con computadores autónomos comenzaron a usar módems para
conectarse con otros computadores y compartir archivos. Estas comunicaciones se
denominaban comunicaciones punto-a-punto o de acceso telefónico. El concepto se
expandió a través del uso de computadores que funcionaban como punto central de
comunicación en una conexión de acceso telefónico. Estos computadores se
denominaron tableros de boletín. Los usuarios se conectaban a los tableros de boletín,
donde depositaban y levantaban mensajes.

7
4) EVOLUCIÓN DE LAS REDES
Los primeros enlaces entre ordenadores se caracterizaron por realizarse entre equipos
que utilizaban idénticos sistemas operativos soportados por similar hardware y
empleaban líneas de transmisión exclusivas para enlazar sólo dos elementos de la red.
En 1964 el Departamento de Defensa de los EE.UU. pide a la agencia DARPA (Defense
Advanced Research Proyects Agency) la realización de investigaciones con el objetivo de
lograr una red de ordenadores capaz de resistir un ataque nuclear. Para el desarrollo de
esta investigación se partió de la idea de enlazar equipos ubicados en lugares geográficos
distantes, utilizando como medio de transmisión la red telefónica existente en el país y
una tecnología que había surgido recientemente en Europa con el nombre de
Conmutación de Paquetes. Ya en 1969 surge la primera red experimental ARPANET, en
1971 esta red la integraban 15 universidades, el MIT; y la NASA; y al otro año existían 40
sitios diferentes conectados que intercambiaban mensajes entre usuarios individuales,
permitían el control de un ordenador de forma remota y el envío de largos ficheros de
textos o de datos. Durante 1973 ARPANET desborda las fronteras de los EE.UU. al
establecer conexiones internacionales con la "University College of London"
de Inglaterra y el "Royal Radar Establishment" de Noruega.
En esta etapa inicial de las redes, la velocidad de transmisión de información entre los
ordenadores era lenta y sufrían frecuentes interrupciones.
Ya avanzada la década del 70, DARPA, le encarga a la Universidad de Stanford la
elaboración de protocolos que permitieran la transferencia de datos a mayor velocidad y
entre diferentes tipos de redes de ordenadores. En este contexto es que Vinton G. Cerf,
Robert E. Kahn, y un grupo de sus estudiantes desarrollan los protocolos TCP/IP.
En 1982 estos protocolos fueron adoptados como estándar para todos los ordenadores
conectados a ARPANET, lo que hizo posible el surgimiento de la red universal que existe
en la actualidad bajo el nombre de Internet.

8
5) CONCEPTO DE REDES
Una red es un sistema donde los elementos que lo componen (por lo general
ordenadores) son autónomos y están conectados entre sí por medios físicos y/o lógicos
y que pueden comunicarse para compartir recursos.
Una red permite que circulen elementos materiales o inmateriales entre estas entidades,
según reglas bien definidas.
Red: Conjunto de equipos y dispositivos periféricos conectados entre sí. Se debe tener
en cuenta que la red más pequeña posible está conformada por dos equipos conectados.
Redes: implementación de herramientas y tareas para conectar equipos de manera que
puedan compartir recursos en la red.
6) COMPONENTES DE UNA RED
Servidor.- Es una computadora que, formando parte de una red, provee servicios a otras
computadoras denominadas clientes. También se suele denominar con la palabra
servidor a Una aplicación informática o programa que realiza algunas tareas en beneficio
de otras aplicaciones llamadas clientes. Algunos servicios habituales son los servicios de
archivos, que permiten a los usuarios almacenar y acceder a los archivos de una
computadora y los servicios de aplicaciones, que realizan tareas en beneficio directo del
usuario final.
GRAFICO N° 01: SERVIDOR
www.google.com

9
Estaciones de Trabajo.- Cuando una computadora se conecta a una red, la primera se
convierte en un nodo de la última y se puede tratar como una estación de trabajo o cliente.
Las estaciones de trabajos pueden ser computadoras personales, se encargan de sus
propias tareas de procesamiento, así que cuanto mayor y más rápido sea el equipo,
mejor.
GRAFICO N° 02: ESTACIÓN DE TRABAJO
www.google.com
Tarjeta de conexión a la red.- Toda computadora que se conecta a una red necesita de
una tarjeta de interfaz de red que soporte un esquema de red específico, como Ethernet,
ArcNet o Token Ring. El
Cable de red se conectara a la parte trasera de la tarjeta, la compatibilidad a nivel físico
y lógico se convierte en una cuestión relevante cuando se considera el uso de cualquier
tarjeta de red.

10
GRAFICO N° 03: TARJETA DE RED
www.google.com
Repetidores.- Es un dispositivo electrónico que recibe una señal débil o de bajo nivel y
la retransmite a una potencia o nivel más alto, de tal modo que se puedan cubrir
distancias más largas sin degradación o con una degradación tolerable. El término
repetidor se creó con la telegrafía y se refería a un dispositivo electromecánico utilizado
para regenerar las señales telegráficas. El uso del término ha continuado en telefonía y
transmisión de datos.
GRAFICO N° 04: REPETIDOR
www.google.com

11
e) Bridges.- Es un dispositivo de interconexión de redes de ordenadores que opera en
la capa 2 (nivel de enlace de datos) del modelo OSI. Este interconecta dos segmentos
de red (o divide una red en segmentos) haciendo el pasaje de datos de una red hacia
otra, con base en la dirección física de destino de cada paquete.
Un bridge conecta dos segmentos de red como una sola red usando el mismo protocolo
de establecimiento de red, el bridge copia la trama para la otra subred. Por utilizar este
mecanismo de aprendizaje automático, los bridges no necesitan configuración manual.
GRAFICO N°05: BRIDGES
www.google.com
f) Hubs.- es un dispositivo que permite centralizar el cableado de una red y poder
ampliarla. También se encarga de enviar una señal de choque a todos los puertos si
detecta una colisión, son la base para las redes de topología tipo estrella, existen 3
clases:
f.1) Pasivo.- No necesita energía eléctrica. Se dedica a la interconexión.
f.2) Activo.- Necesita alimentación. Además de concentrar el cableado, regeneran la
señal elimina el ruido y amplifican la señal
f.3) Inteligente.-También llamados Smart hubs son hubs activos que incluyen
microprocesador.
GRAFICO N: 06 HUB

12
www.google.com
g) Switch.- Es un dispositivo digital de lógica de interconexión de redes de computadores
que opera en la capa 2 (nivel de enlace de datos) del modelo OSI. Su función es
interconectar dos o más segmentos de red,
GRFICO N: 07 “SWITCH”
www.google.com
h) Routers.- Es un enrutador, elemento que marca el camino más adecuado para la
transmisión de mensajes en una red completa, este toma el mejor camino para enviar los
datos dependiendo del tipo de protocolo que este cargado, cuenta con un
Procesador es el más robusto, tiene más procesadores y mucha más capacidad en sus
respectivas memorias,
Sus características esenciales son
Es un dispositivo Inteligente
Procesa y toma decisiones

13
Genera tabla de enrutamiento (conoce si sus Routers vecinos están en funcionamiento).
Siempre toma una dirección Lógica.
Tiene varias interfaces (sirven para interconectarse con las redes LAN u otros Routers).
Reconoce las redes que tiene directamente conectadas
Mantiene una actualización constante de la topología (depende del protocolo).
LOAD 1/255 entre menor sea el numerador está más ocupado.
RALY 255/255 entre mayor sea el numerador es más confiable y seguro.
GRAFICO N: 08 “ROUTERS”
www.google.com
Brouters.- Es un dispositivo de interconexión de redes de computadores que funciona
como un bridge (puente de red) y Como un enrutador. Un brouter puede ser configurado
para actuar como bridge para parte del tráfico de red
GRAFICO N: 09 “BROUTERS”
www.google.com

14
j) Firewall: Es un elemento de seguridad que filtra el tráfico de red que a él llega, con
unos cortafuegos se puede aislar un ordenador de todos los otros ordenadores
De la red excepto de uno o varios que son los que nos interesa que puedan comunicarse
con él.
GRAFICO N: 10 “FIREWALL”
www.google.com
7) NIVELES DE COMPONENTES DE LA RED
Tienen tres:
El Software de Aplicaciones, programas que se comunican con los usuarios de la red
y permiten compartir información (como archivos, gráficos o vídeos)
y recursos (como impresoras o unidades de disco).
El software de Red, programas que establecen protocolos para que los ordenadores se
comuniquen entre sí. Dichos protocolos se aplican enviando y recibiendo grupos de datos
formateados denominados paquetes.
El Hardware de Red, formado por los componentes materiales que unen los
ordenadores. Dos componentes importantes son los medios de transmisión que
transportan las señales de los ordenadores (típicamente cables o fibras ópticas) y el
adaptador de red, que permite acceder al medio material que conecta a los ordenadores,
recibir paquetes desde el software de red y transmitir instrucciones y peticiones a otros
ordenadores.

15
8) COMPONENTES BÁSICOS DE LAS REDES
Para poder formar una red se requieren elementos: hardware, software y protocolos. Los
elementos físicos se clasifican en dos grandes grupos: dispositivos de usuario final
(hosts) y dispositivos de red.
. En todos los casos la tarjeta de red se puede considerar el elemento primordial, sea
ésta parte de un ordenador, de un conmutador, de una impresora, etc. y sea de la
tecnología que sea (Ethernet, Wi-Fi, Bluetooth, etc.)
8.1) Software:
Sistema operativo de red: permite la interconexión de ordenadores para poder acceder
a los servicios y recursos. Al igual que un equipo no puede trabajar sin un sistema
operativo, una red de equipos no puede funcionar sin un sistema operativo de red. En
muchos casos el sistema operativo de red es parte del sistema operativo de los servidores
y de los clientes.
Software de aplicación: en última instancia, todos los elementos se utilizan para que el
usuario de cada estación, pueda utilizar sus programas y archivos específicos. Este
software puede ser tan amplio como se necesite ya que puede incluir procesadores de
texto, paquetes integrados, sistemas administrativos de contabilidad y áreas afines,
sistemas especializados, correos electrónicos, etc. El software adecuado en el sistema
operativo de red elegido y con los protocolos necesarios permite crear servidores para
aquellos servicios que se necesiten.
8.2 Hardware
Para lograr el enlace entre las computadoras y los medios de transmisión (cables de red
o medios físicos para redes alámbricas e infrarrojos o radiofrecuencias para redes
inalámbricas), es necesaria la intervención de una tarjeta de red (NIC,Network Card
Interface), con la cual se puedan enviar y recibir paquetes de datos desde y hacia otras
computadoras, empleando un protocolo para su comunicación y convirtiendo a esos
datos a un formato que pueda ser transmitido por el medio (bits, ceros y unos). Cabe
señalar que a cada tarjeta de red le es asignado un identificador único por su fabricante,
conocido como dirección MAC (Media Access Control), que consta de 48 bits (6 bytes).
Dicho identificador permite direccionar el tráfico de datos de la red del emisor al receptor
adecuado.Dispositivos de red

16
Los elementos de la electrónica de red más habituales son:
Conmutador de red (switch),
Enrutador (router),
Puente de red (bridge),
Puente de red y enrutador (brouter),
Punto de acceso inalámbrico (Wireless Access Point, WAP).
9) TIPOS DE REDES
Se distinguen diferentes tipos de redes (privadas) según su tamaño (en cuanto a la
cantidad de equipos), su velocidad de transferencia de datos y su alcance. Las redes
privadas pertenecen a una misma organización. Generalmente se dice que existen tres
categorías de redes:
LAN (Red de área local)
MAN (Red de área metropolitana)
WAN (Red de área extensa)
Existen otros dos tipos de redes: TAN (Red de área diminuta), igual que la LAN pero más
pequeña (de 2 a 3 equipos), y CAN (Red de campus), igual que la MAN (con ancho de
banda limitado entre cada una de las LAN de la red)
9.1) LAN
LAN significa Red de área local. Es un conjunto de equipos que pertenecen a la misma
organización y están conectados dentro de un área geográfica pequeña mediante una
red, generalmente con la misma tecnología (la más utilizada es Ethernet).Una red de área
local es una red en su versión más simple. La velocidad de transferencia de datos en una
red de área local puede alcanzar hasta 10 Mbps (por ejemplo, en una red Ethernet) y 1
Gbps (por ejemplo, en FDDI o Gigabit Ethernet). Una red de área local puede contener
100, o incluso 1000, usuarios. Al extender la definición de una LAN con los servicios que
proporciona, se pueden definir dos modos operativos diferentes:

17
En una red "de igual a igual", la comunicación se lleva a cabo de un equipo a otro sin un
equipo central y cada equipo tiene la misma función.
En un entorno "cliente/servidor", un equipo central brinda servicios de red para los
usuarios.
9.2) MAN Una MAN (Red de área metropolitana) conecta diversas LAN cercanas
geográficamente (en un área de alrededor de cincuenta kilómetros) entre sí a alta
Velocidad. Por lo tanto, una MAN permite que dos nodos remotos se comuniquen como
si fueran parte de la misma red de área local. Una MAN está compuesta
por conmutadores o routers conectados entre sí mediante conexiones de alta velocidad
(generalmente cables de fibra óptica).
9.3) WAN
Una WAN (Red de área extensa) conecta múltiples LAN entre sí a través de grandes
distancias geográficas. La velocidad disponible en una WAN varía según el costo de las
conexiones (que aumenta con la distancia) y puede ser baja. Las WAN funcionan
con Reuters, que pueden "elegir" la ruta más apropiada para que los datos lleguen a un
nodo de la red. La WAN más conocida es Internet.
10) TIPOS DE REDES SEGÚN SEA LA UTILIZACIÓN POR PARTE DE LOS
USUARIOS
Puede ser compartida o exclusiva:
10.1 Redes dedicadas o exclusivas.-Son aquellas que por motivo de seguridad,
velocidad o ausencia de otro tipo de red, conectan dos o más puntos de forma exclusiva.
Este tipo de red puede estructurarse en redes punto a punto o redes multipunto.
10.2 Redes punto a punto.- Permiten la conexión en línea directa entre terminales y
computadoras. la ventaja de este tipo de conexión se encuentra en la alta velocidad de
transmisión y la seguridad que presenta al no existir conexión con otros
Usuarios. Su desventaja sería el precio muy elevado de este tipo de red.

18
10.3 Redes multipunto.- Permite la unión de varios terminales a su correspondiente
computadora compartiendo una única línea de transmisión. La ventaja consiste en el
abaratamiento de su costo, aunque pierde velocidad y seguridad, este tipo de redes
requiere amplificadores y difusores de señal o de multiplexores que permiten
Compartir líneas dedicadas.
10.4 Redes compartidas. Son aquellas a las que se une un gran número de usuarios,
compartiendo todas las necesidades de transmisión e incluso con transmisiones de otras
naturalezas. Las redes más usuales son las de conmutación
De paquetes y las de conmutación de circuitos.
10.5 Redes de conmutación de paquetes.- Son redes en las que existen nodos de
concentración con procesadores que regulan el tráfico de paquetes.
10.6 Redes de conmutación de circuitos.- Son redes en las que los centros de
conmutación establecen un circuito dedicado entre dos estaciones que se comunican.
10.7 Redes digitales de servicios integrados (RDSI).- Se basan en desarrollos
tecnológicos de conmutación y transmisión digital. La RDSI es una red totalmente digital
de uso general capaz de integrar una gran gama de servicios como son la voz, datos,
imagen y texto, la RDSI requiere de la instalación de centrales digitales.
11) CLASIFICACIÓN DE LAS REDES
Una red puede recibir distintos calificativos de clasificación en base a distintas
taxonomías: alcance, tipo de conexión, tecnología, etc.
11.1) Por alcance
Red de área personal (Personal Área Network, PAN) es una red de computadoras usada
para la comunicación entre los dispositivos de la computadora cerca de una persona.
Red inalámbrica de área personal (Wireless Personal Área Network, WPAN), es una red
de computadoras inalámbrica para la comunicación entre distintos Dispositivos (tanto
computadoras, puntos de acceso a internet, celulares, PDA, dispositivos de

19
audio, impresoras) cercanos al punto de acceso. Estas redes normalmente son de
unos pocos metros y para uso personal, así como fuera de ella. El medio de transporte
puede ser cualquiera de los habituales en las redes inalámbricas pero las que reciben
esta denominación son habituales en Bluetooth.
Red de área local (Local Área Network, LAN), es una red que se limita a un área
especial relativamente pequeña tal como un cuarto, un solo edificio, una nave, o un avión.
Las redes de área local a veces se llaman una sola red de localización. No utilizan medios
o redes de interconexión públicos.
Red de área local inalámbrica (Wireless Local Área Network, WLAN), es un sistema
de comunicación de datos inalámbrico flexible, muy utilizado como alternativa a las redes
de área local cableadas o como extensión de estas.
Red de área de campus (Campus Área Network, CAN), es una red de computadoras
de alta velocidad que conecta redes de área local a través de un área geográfica limitada,
como un campus universitario, una base militar, hospital, etc. Tampoco utiliza medios
públicos para la interconexión.
Red de área metropolitana (Metropolitan Área Network, MAN) es una red de alta
velocidad (banda ancha) que da cobertura en un área geográfica más extensa que un
campus, pero aun así limitado. Por ejemplo, una red que interconecte los edificios
públicos de un municipio dentro de la localidad por medio de fibra óptica.
Red de área amplia (Wide Área Network, WAN), son redes informáticas que se
extienden sobre un área geográfica extensa utilizando medios como: satélites, cables
interoceánicos, Internet, fibras ópticas públicas, etc.

20
Red de área de almacenamiento (Storage Área Network, SAN), es una red concebida
para conectar servidores, matrices (arrayas) de discos y librerías de soporte, permitiendo
el tránsito de datos sin afectar a las redes por las que acceden los usuarios.
Red de área local virtual (Virtual LAN, VLAN), es un grupo de computadoras con un
conjunto común de recursos a compartir y de requerimientos, que se comunican como si
estuvieran adjuntos a una división lógica de redes de computadoras en la cual todos los
nodos pueden alcanzar a los otros por medio de broadcast (dominio
De broadcast) en la capa de enlace de datos, a pesar de su diversa localización física.
Este tipo surgió como respuesta a la necesidad de poder estructurar las conexiones de
equipos de un edificio por medio de software,11 permitiendo dividir un conmutador en
varios virtuales.
11,2) Por tipo de conexión
Medios guiados
Cable de par trenzado:
Cable coaxial:
Fibra óptica
Red inalámbrica, Radiofrecuencia, Microondas, Radiación infrarroja e Infrared Data
Association.
Red por radio es aquella que emplea la radiofrecuencia como medio de unión de las
diversas estaciones de la red.
Red por infrarrojos (Infrared Data Association, IrDA), permiten la comunicación entre
dos nodos, usando una serie deludes infrarrojos para ello. Se trata de
emisores/receptores de ondas infrarrojas entre ambos dispositivos, cada dispositivo
necesita al otro para realizar la comunicación por ello es escasa su utilización a gran
escala. No disponen de gran alcance y necesitan de visibilidad entre los dispositivos.
Red por microondas, es un tipo de red inalámbrica que utiliza microondas como medio
de transmisión. Los protocolos más frecuentes son: el IEEE 802.11b y transmite a

21
2,4 GHz, alcanzando velocidades de 11 Mbps (Megabits por segundo); el rango de 5,4 a
5,7 GHz para el protocolo IEEE 802.11a; el IEEE 802.11n que permite velocidades de
hasta 600 Mbps; etc.
11.3) Por relación funcional
Cliente-servidor es la arquitectura que consiste básicamente en un cliente que realiza
peticiones a otro programa (el servidor) que le da respuesta.
Peer-to-peer, o red entre iguales, es aquella red de computadoras en la que todos o
algunos aspectos funcionan sin clientes ni servidores fijos, sino una serie de nodos que
se comportan como iguales entre sí.
11.4) Por tecnología
Red punto a punto (point to point, PtP) es aquella en la que existe multitud de conexiones
entre parejas individuales de máquinas. Este tipo de red requiere, en algunos casos,
máquinas intermedias que establezcan rutas para que puedan transmitirse paquetes de
datos. El medio electrónico habitual para la interconexión es el conmutador, o switch.
Red de Difusión (broadcast) se caracteriza por transmitir datos por un sólo canal de
comunicación que comparten todas las máquinas de la red. En este caso, el paquete
enviado es recibido por todas las máquinas de la red pero únicamente la destinataria
puede procesarlo. Los equipos unidos por un concentrador (hub), forman redes de este
tipo.
Red multipunto, dispone de una línea o medio de comunicación cuyo uso está compartido
por todas las terminales en la red. La información fluye de forma bidireccional. Los
terminales pueden estar separados geográficamente.
12) CABLEADO ESTRUCTURADO
.- Los tipos de cableado de red más populares son:
12.1) Par Trenzado.- Consiste en dos hilos de cobre trenzado, en la que dos conductores
eléctricos aislados son entrelazados para tener menores interferencias y aumentar la
potencia y disminuir la diafonía de los cable

22
Adyacentes. Dependiendo de la red se pueden utilizar, uno, dos, cuatro o más pares
trenzados.
Sus principales ventajas tenemos:
Es una tecnología bien estudiada
No requiere una habilidad especial para instalación
La instalación es rápida y fácil
La emisión de señales al exterior es mínima.
Ofrece alguna inmunidad frente a interferencias, modulación cruzada y corrosión.
GRAFICO N: 11 “CABLE PAR TRENZADO”
www.google.com
12.2) Cable Coaxial.- se utiliza para transportar señales electromagnéticas de alta
frecuencia que posee dos conductores concéntricos, uno central, llamado vivo y uno
exterior denominado malla o blindaje, que sirve como referencia de tierra y retorno de las
corrientes; los cuales están separados por un material dieléctrico que, en realidad,
transporta la señal de información.
Se compone de un hilo conductor de cobre envuelto por una malla trenzada plana que
hace las funciones de tierra.
El cable grueso soporta largas distancias, Soporta comunicaciones en banda ancha y en
banda base. Es útil para varias señales, incluyendo voz, video y datos. Es una tecnología
bien estudiada.

23

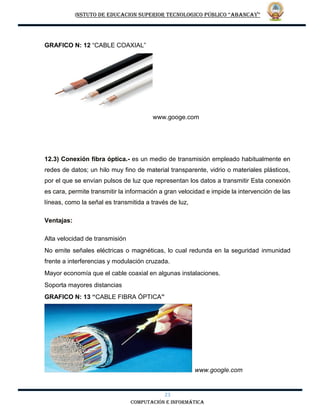

GRAFICO N: 12 “CABLE COAXIAL”
www.googe.com
12.3) Conexión fibra óptica.- es un medio de transmisión empleado habitualmente en
redes de datos; un hilo muy fino de material transparente, vidrio o materiales plásticos,
por el que se envían pulsos de luz que representan los datos a transmitir Esta conexión
es cara, permite transmitir la información a gran velocidad e impide la intervención de las
líneas, como la señal es transmitida a través de luz,
Ventajas:
Alta velocidad de transmisión
No emite señales eléctricas o magnéticas, lo cual redunda en la seguridad inmunidad
frente a interferencias y modulación cruzada.
Mayor economía que el cable coaxial en algunas instalaciones.
Soporta mayores distancias
GRAFICO N: 13 “CABLE FIBRA ÓPTICA”
www.google.com

24
13) TOPOLOGÍAS DE RED
La topología de red se define como el mapa físico o lógico de una red para intercambiar
datos. En otras palabras, es la forma en que está diseñada la red, sea en el plano físico
o lógico. El concepto de red puede definirse como "conjunto de nodos interconectados".
Un nodo es el punto en el que una curva se intercepta a sí misma. Lo que un nodo es
concretamente, depende del tipo de redes a que nos refiramos.
13.1) Tipos de topología
Los estudios de topología de red reconocen ocho tipos básicos de topologías:
Punto a punto (point to point, PtP) o Peer-to-Peer (P2P)
En bus (“conductor común” o bus) o lineal (line)
En estrella (star)
En anillo (ring) o circular
En malla (mesh)
En árbol (tree) o jerárquica
Topología híbrida, combinada o mixta, por ej. Circular de estrella, bus de estrella
Cadena margarita (daisy chain)
13.1.1) Red en bus (bus o “conductor común”) o Red lineal (line): se caracteriza por tener
un único canal de comunicaciones (denominado bus, troncal o backbone) al cual se
conectan los diferentes dispositivos.
GRAFICO N: 14 “TOPOLOGÍA DE BUS”
Topología de bus
Fuente: propia

25
Red en anillo' (ring) o Red circular: cada estación está conectada a la siguiente y la
última está conectada a la primera. Además, puede compararse con la Red en cadena
margarita (dDaisy chain).
GRAFICO N: 15 “TOPOLOGIA DE ANILLO”
Fuente propia
Red en estrella (star): las estaciones están conectadas directamente a un punto central
y todas las comunicaciones se han de hacer necesariamente a través de éste.
GRAFICO N: 16 “TOPOLOGIA DE ESTRELLA”
Topología de estrella
Fuente propia

26
Red en malla (mesh): cada nodo está conectado a todos los otros. De esta manera es
posible llevar los mensajes de un nodo a otro por diferentes caminos. Si la red de malla
está completamente conectada, no puede existir absolutamente ninguna interrupción en
las comunicaciones. Cada servidor tiene sus propias conexiones con todos los demás
servidores.
GRAFICO N: 17 “TOPOLOGÍA EN MALLA”
Fuente “propia”

27

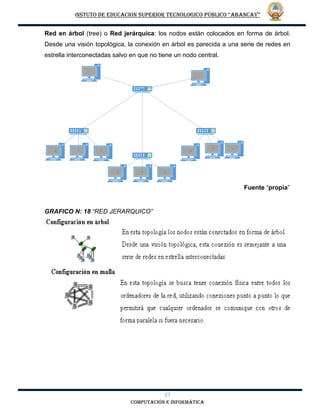

Red en árbol (tree) o Red jerárquica: los nodos están colocados en forma de árbol.
Desde una visión topológica, la conexión en árbol es parecida a una serie de redes en
estrella interconectadas salvo en que no tiene un nodo central.
Fuente “propia”
GRAFICO N: 18 “RED JERARQUICO”

28
Red híbrida o Red mixta: se da cualquier combinación de las anteriores. Por ejemplo,
circular de estrella, bus de estrella, etc.
GRAFICO N: 19 “RED MIXTA”
www.google.com
13.2) Clasificación de topologías
13.2.1 Por la direccionalidad de los datos
Simplex o unidireccional: un equipo terminal de datos transmite y otro recibe.
Half-duplex o semidúplex: el método o protocolo de envío de información es
bidireccional pero no simultáneo bidireccional, sólo un equipo transmite a la vez.
Full-dúplex o dúplex: los dos equipos involucrados en la comunicación lo pueden hacer
de forma simultánea, transmitir y recibir
13.2.2) Por grado de autentificación
Red privada: es una red que solo puede ser usada por algunas personas y que está
configurada con clave de acceso personal.[cita requerida]
Red de acceso público: una red pública se define como una red que puede usar cualquier
persona y no como las redes que están configuradas con clave de acceso personal. Es
una red de computadoras interconectadas, capaz de compartir información y que permite
comunicar a usuarios sin importar su ubicación geográfica.

29
13.2.3) Por grado de difusión
Una intranet es una red privada de computadoras que utiliza tecnología de Internet para
compartir dentro de una organización parte de sus sistemas de información y sistemas
operacionales.
La Internet es un conjunto descentralizado de redes de comunicación interconectadas
que utilizan la familia de protocolos TCP/IP, garantizando que las redes físicas
heterogéneas que la componen funcionen como una red lógica única, de alcance
mundial.
13.2.1 Por la direccionalidad de los datos
Simplex o unidireccional: un equipo terminal de datos transmite y otro recibe.
Half-duplex o semidúplex: el método o protocolo de envío de información es bidireccional
pero no simultáneo bidireccional, sólo un equipo transmite a la vez.
Full-dúplex o dúplex: los dos equipos involucrados en la comunicación lo pueden hacer
de forma simultánea, transmitir y recibir
13.2.2) Por grado de autentificación
Red privada: es una red que solo puede ser usada por algunas personas y que está
configurada con clave de acceso personal.[cita requerida]
Red de acceso público: una red pública se define como una red que puede usar
cualquier persona y no como las redes que están configuradas con clave de acceso
personal. Es una red de computadoras interconectadas, capaz de compartir información
y que permite comunicar a usuarios sin importar su ubicación geográfica.
13.2.3) Por grado de difusión
Una intranet es una red privada de computadoras que utiliza tecnología de Internet para
compartir dentro de una organización parte de sus sistemas de información y sistemas
operacionales.
La Internet es un conjunto descentralizado de redes de comunicación interconectadas
que utilizan la familia de protocolos TCP/IP, garantizando que las redes físicas
heterogéneas que la componen funcionen como una red lógica única, de alcance
mundial.
13.2.4) Por servicio o función
Red comercial proporciona soporte e información para una empresa u organización con
ánimo de lucro.

30
Red educativa proporciona soporte e información para una organización educativa
dentro del ámbito del aprendizaje.
Red para el proceso de datos proporciona una interfaz para intercomunicar equipos que
vayan a realizar una función de cómputo conjunta.
14) PASOS PARA CONSTRUIR UN MAPA DE RED
El mapa debe ser preciso, ordenado, limpio y técnicamente posible, pero saber dónde
está ubicada cada computadora donde hay paredes que pueden bloquear o encerrar el
cable y cuáles son las distancias aproximadas que deberán correr los cables.
Hacer una representación de donde estarán ubicados los equipos de comunicaciones
tales como un hubs. Si la red estará conectada a Internet, identifique donde va a estar un
módem o ruteador.
Identificar las ubicaciones de las computadoras en el mapa colocándole un nombre
a cada una de ellas.
Identifique donde estará el punto de acceso al cableado para cada uno de los
dispositivos por ejemplo: se correrán a través de las paredes ó a lo largo de zócalos.
Añada también las líneas telefónicas que usara para Internet.
15) PROTOCOLOS DE REDES
Protocolo de red
Existen diversos protocolos, estándares y modelos que determinan el funcionamiento
general de las redes. Destacan el modelo OSI y el TCP/IP. Cada modelo estructura el
funcionamiento de una red de manera distinta. El modelo OSI cuenta con siete capas
muy definidas y con funciones diferenciadas y el TCP/IP con cuatro capas diferenciadas
pero que combinan las funciones existentes en las siete
Capas del modelo OSI.4 Los protocolos están repartidos por las diferentes capas pero no
están definidos como parte del modelo en sí sino como entidades diferentes de
normativas internacionales, de modo que el modelo OSI no puede ser considerado una
arquitectura de red.

31
15.1) Modelo OSI
El modelo OSI (Open Systems Interconnection) fue creado por la ISO y se encarga de la
conexión entre sistemas abiertos, esto es, sistemas abiertos a la comunicación con otros
sistemas. Los principios en los que basó su creación eran: una mayor definición de las
funciones de cada capa, evitar agrupar funciones diferentes en la misma capa y una
mayor simplificación en el funcionamiento del modelo en general.
Este modelo divide las funciones de red en siete capas diferenciadas:
CUADRO N: 01 “MODELO OSI”
# Capas Unidad de intercambio
7. Capa de aplicación APDU
6. Capa de presentación PPDU
5. Capa de sesión SPDU
4. Capa de transporte TPDU
3. Capa de red Paquete de red
2. Capa de enlace de datos Trama de red (Marco / Trama)
1. Capa física Bit
www.google.com
15.2) Modelo TCP/IP
Este modelo es el implantado actualmente a nivel mundial: fue utilizado primeramente
en ARPANET y es utilizado actualmente a nivel global en Internet y redes locales. Su
nombre deriva de la unión de los nombres de los dos principales protocolos que lo
conforman: TCP en la capa de transporte e IP en la capa de red.6 Se compone de cuatro
capas:

32
CUADRO N: 02 “MODELO TCP/IP”
# Capas Unidad de intercambio
4. Capa de aplicación no definido
3. Capa de transporte Paquete de red
2. Capa de red (red / interred) no definido (Datagrama)
1. Capa de enlace de datos (enlace / nodo a red) ??
www.google.com
15.3) Otros estándares
Existen otros estándares, más concretos, que definen el modo de funcionamiento de
diversas tecnologías de transmisión de datos. La siguiente lista no es completa, sólo
muestra algunos ejemplos:
16) SERVICIOS DE UNA RED
Para que el trabajo de una red sea efectivo, debe prestar una serie de servicios a sus
usuarios, como son:
Acceso, este servicios de acceso a la red comprenden tanto la verificación de
la identidad del usuario para determinar cuáles son los recursos de la misma que puede
utilizar, como servicios para permitir la conexión de usuarios de la red desde lugares
remotos.
Ficheros, el servicio de ficheros consiste en ofrecer a la red grandes capacidades
de almacenamiento para descargar o eliminar los discos de las estaciones. Esto permite
almacenar tanto aplicaciones como datos en el servidor, reduciendo los requerimientos
de las estaciones. Los ficheros deben ser cargados en las estaciones para su uso.
Impresión, este servicio permite compartir impresoras entre múltiples usuarios,
reduciendo así el gasto. En estos casos, existen equipos servidores con capacidad para
almacenar los trabajos en espera de impresión. Una variedad de servicio de impresión
es la disponibilidad de servidores de fax.

33
Correo, el correo electrónico, aplicación de red más utilizada que ha permitido claras
mejoras en la comunicación frente a otros sistemas. Este servicio además de la
comodidad, ha reducido los costos en la transmisión de información y la rapidez de
entrega de la misma.
Información, los servidores de información pueden bien servir ficheros en función de sus
contenidos como pueden ser los documentos hipertexto, como es el caso de esta
presentación. O bien, pueden servir información dispuesta para su proceso por las
aplicaciones, como es el caso de los servidores de bases de datos.
Otros, generalmente existen en las redes más modernas que poseen gran capacidad de
transmisión, en ellas se permite transferir contenidos diferentes de los datos, como
pueden ser imágenes o sonidos, lo cual permite aplicaciones como: estaciones
integradas (voz y datos), telefonía integrada, servidores de imágenes, videoconferencia
de sobremesa, etc.

34
17) CONCLUSIONES
La red es muy importante porque mediante ello se puede compartir recursos
Entre todos ya sea mediante alámbrica o inalámbrica
Las redes facilitan la comunicación ya que permiten conectarnos de forma global con
nuestra familia, amigos etc. Todo esto por medio de los diferentes procedimientos que
utilizan estas redes, haciendo que la comunicación llegue al destino y a tiempo. La
tecnología de redes es utilizada
Actualmente para ofrecer un servicio veloz y eficiente. Las diferentes tecnologías de
redes ofrecen sus ventajas para usuarios de redes LAN y WAN. Varían en su velocidad
de transferencia y el método de acceso que utilizan
Una red de ordenadores posibilita:
Mayor facilidad en la comunicación entre usuarios.
Reducción en el presupuesto para software y hardware.
Organización de los grupos de trabajo que la conforman.
Mejoras en la administración de los equipos y programas.
Mejoras en la integridad de los datos.

35
18) BIBLIOGRAFÍA
Páginas Web
http://es.wikipedia.org/wiki/Sistema_operativo
http://es.wikipedia.org/wiki/Software_libre
http://www.monografias.com/Computacion/Sistemas_Operativos

Redes . celinda

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Redes . celinda

Redes . celinda
