PRESENTACION
Yo Rosmery Olga Huaccalsaico Torres presento este trabajo por un motivo que mis compañeros
aprendan que son las redes, como todos sabemos que en esta vida la tecnología es mucho más
avanzada que antes. Ahora las redes de comunicación, no son más que la posibilidad de
compartir con carácter universal la información entre grupos de computadoras y sus
usuarios; un componente vital de la era de la información.
Bueno la tecnología es muy importante para nuestro conocimiento por que las
tecnologías en esta vida son más rápidos.
COMPUTACIÓN E INFORMÁTICA
3
DEDICATORIA
Estetrabajolededicocon
todo cariñoamis padres
gracias porsuapoyoestoy
Estudiando.
Lededicoestetrabajo
lededicoamis
hermanos porque ellos
Son las personas queme
apoyan.
LededicoestetrabajoalING.
WildoHuillcaMoyna gracias asu
Personaque todos mis compañeros
Estamos aprendiendo todo loque es
Redes.
COMPUTACIÓN E INFORMÁTICA
4
Índice
Introducción.............................................................................................................................. 5
1. Concepto de redes..................................................................................................................... 6
2. Tipos De Redes.......................................................................................................................... 7
3. Topología.................................................................................................................................. 8
4. REDES INALAMBRICAS..............................................................................................................11
5. REDES PÚBLICAS DE RADIO.......................................................................................................13
6. ARQUITECTURA DE RED INALÁMBRICA. ....................................................................................17
7. Protocolos de redes..................................................................................................................18
Conclusión................................................................................................................................21
Bibliografía...............................................................................................................................22
COMPUTACIÓN E INFORMÁTICA
5
Introducción
Redes de comunicación, no son más que la posibilidad de compartir con carácter universal
la información entre grupos de computadoras y sus usuarios; un componente vital de la era de
la información.
La generalización del ordenador o computadora personal (PC) y de la red de área local (LAN)
durante la década de los ochenta ha dado lugar a la posibilidad de acceder a información
en bases de datos remotas, cargar aplicaciones desde puntos de ultramar, enviar mensajes a
otros países y compartir archivos, todo ello desde un ordenador personal.
Las redes que permiten todo esto son equipos avanzados y complejos. Su eficacia se basa en
la confluencia de muy diversos componentes. El diseño e implantación de una red mundial de
ordenadores es uno de los grandes ‘milagros tecnológicos’ de las últimas décadas.
COMPUTACIÓN E INFORMÁTICA
6
1. Concepto de redes
Es un conjunto de dispositivos físicos "hardware" y de programas "software", mediante el cual
podemos comunicar computadoras para compartir recursos (discos, impresoras, programas,
etc.) así como trabajo (tiempo de cálculo, procesamiento de datos, etc.). A cada una de las
computadoras conectadas a la red se le denomina un nodo. Se considera que una red es local
si solo alcanza unos pocos kilómetros.
Cada uno de los tres siglos pasados ha estado dominado por una sola tecnología. El siglo XVIII
fue la etapa de los grandes sistemas mecánicos que acompañaron a la Revolución Industrial.
El siglo XIX fue la época de la máquina de vapor. Durante el siglo XX, la tecnología clave ha sido
la recolección, procesamiento y distribución de información. Entre otros desarrollos, hemos
asistido a la instalación de redes telefónicas en todo el mundo, a la invención de la radio y
la televisión, al nacimiento y crecimiento sin precedente de la industria de los ordenadores
(computadores), así como a la puesta en órbita de los satélites de comunicación.
A medida que avanzamos hacia los últimos años de este siglo, se ha dado una rápida
convergencia de estas áreas, y también las diferencias.
Entre la captura, transporte almacenamiento y procesamiento de información están
desapareciendo con rapidez. Organizaciones con centenares de oficinas dispersas en una
amplia área geográfica esperan tener la posibilidad de examinar en forma habitual el
estado actual de todas ellas, simplemente oprimiendo una tecla. A medida que crece nuestra
habilidad para recolectar procesar y distribuir información, la demanda de más sofisticados
procesamientos de información crece todavía con mayor rapidez.
La industria de ordenadores ha mostrado un progreso espectacular en muy corto tiempo. El
viejo modelo de tener un solo ordenador para satisfacer todas las necesidades de cálculo de
una organización se está reemplazando con rapidez por otro que considera un número grande
de ordenadores separados, pero interconectados, que efectúan el mismo trabajo. Estos
sistemas, se conocen con el nombre de redes de ordenadores. Estas nos dan a entender una
colección interconectada de ordenadores autónomos. Se dice que los ordenadores están
interconectados, si son capaces de intercambiar información. La conexión no necesita hacerse
COMPUTACIÓN E INFORMÁTICA
7
a través de un hilo de cobre, el uso de láser, microondas y satélites de comunicaciones. Al
indicar que los ordenadores son autónomos, excluimos los sistemas en los que un ordenador
pueda forzosamente arrancar, parar o controlar a otro, éstos no se consideran autónomos.
Una red debe ser:
 Confiable. Estar disponible cuando se le requiera, poseer velocidad de respuesta adecuada.
 Confidencial. Proteger los datos sobre los usuarios de ladrones de información.
 Integra. En su manejo de información.
2. Tipos De Redes
Las redes de información sepueden clasificarsegúnsu extensión y su topología. Una red puede
empezar siendo pequeña para crecer junto con la organización o institución. A continuación
se presenta los distintos tipos de redes disponibles:
Extensión
De acuerdo con la distribución geográfica:
 Segmento de red (subred)
Un segmento de red suele ser definido por el "hardware" o una dirección de red específica.
Por ejemplo, en el entorno "Novell NetWare", en un segmento de red se incluyen todas las
estaciones de trabajo conectadas a una tarjeta de interfaz de red de un servidor y cada
segmento tiene su propia dirección de red.
 Red de área locales (LAN)
Una LAN es un segmento de red que tiene conectadas estaciones de trabajo y servidores o un
conjunto de segmentos de red interconectados, generalmente dentro de la misma zona. Por
ejemplo un edificio.
 Red de campus
Una red de campus se extiende a otros edificios dentro de un campus o área industrial. Los
diversos segmentos o LAN de cada edificio suelen conectarse mediante cables de la red de
soporte.
COMPUTACIÓN E INFORMÁTICA
8
 Red de área metropolitanas (MAN)
Una red MAN es una red que se expande por pueblos o ciudades y se interconecta mediante
diversas instalaciones públicas o privadas, como el sistema telefónico o los suplidores
de sistemas de comunicación por microondas o medios ópticos.
 Red de área extensa (WAN y redes globales)
Las WAN y redes globales se extienden sobrepasando las fronteras de las ciudades, pueblos o
naciones. Los enlaces se realizan con instalaciones de telecomunicaciones públicas y privadas,
además por microondas y satélites.
3. Topología
La topología o forma lógica de una red se define como la forma de tender el cable a estaciones
de trabajo individuales; por muros, suelos y techos del edificio. Existe un número de factores
a considerar para determinar cuál topología es la más apropiada para una situación dada.
Existen tres topologías comunes:
 Anillo
Las estaciones están unidas unas con otras formando un círculo por medio de un cable común
(Figura 1). El último nodo de la cadena se conecta al primero cerrando el anillo.
Las señales circulanen un solosentido alrededor del círculo, regenerándose en cadanodo. Con
esta metodología, cada nodo examina la información que es enviada a través del anillo. Si la
información no está dirigida al nodo que la examina, la pasa al siguiente en el anillo. La
desventaja del anillo es que si se rompe una conexión, se cae la red completa.
COMPUTACIÓN E INFORMÁTICA
9
Figura 1
Figura 2
 Estrella
La red se une en un único punto, normalmente con un panel de control centralizado, como un
concentrador de cableado (Figura 2). Los bloques de información son dirigidos a través del
panel de control central hacia sus destinos. Este esquema tiene una ventaja al tener un panel
de control que monitorea eltráfico y evita las colisiones yuna conexión interrumpida no afecta
al resto de la red.
 "Bus"
COMPUTACIÓN E INFORMÁTICA
10

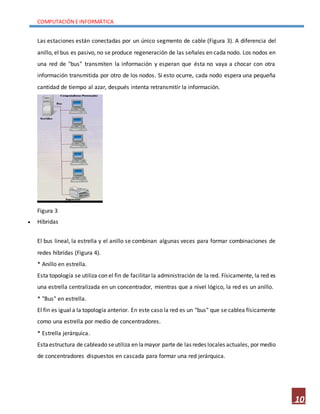

Las estaciones están conectadas por un único segmento de cable (Figura 3). A diferencia del
anillo, el bus es pasivo, no se produce regeneración de las señales en cada nodo. Los nodos en
una red de "bus" transmiten la información y esperan que ésta no vaya a chocar con otra
información transmitida por otro de los nodos. Si esto ocurre, cada nodo espera una pequeña
cantidad de tiempo al azar, después intenta retransmitir la información.
Figura 3
 Híbridas
El bus lineal, la estrella y el anillo se combinan algunas veces para formar combinaciones de
redes híbridas (Figura 4).
* Anillo en estrella.
Esta topología se utiliza con el fin de facilitar la administración de la red. Físicamente, la red es
una estrella centralizada en un concentrador, mientras que a nivel lógico, la red es un anillo.
* "Bus" en estrella.
El fin es igual a la topología anterior. En este caso la red es un "bus" que se cablea físicamente
como una estrella por medio de concentradores.
* Estrella jerárquica.
Estaestructura de cableado seutiliza en lamayor parte de las redes locales actuales, por medio
de concentradores dispuestos en cascada para formar una red jerárquica.
COMPUTACIÓN E INFORMÁTICA
11
Figura 4
4. REDES INALAMBRICAS.
Una de las tecnologías más prometedoras y discutidas en esta década es la de poder comunicar
computadoras mediante tecnología inalámbrica. La conexión de computadoras
mediante Ondas de Radio o Luz Infrarroja, actualmente está siendo ampliamente investigada.
Las Redes Inalámbricas facilitan la operación en lugares donde la computadora no puede
permanecer en un solo lugar, como en almacenes o en oficinas que se encuentren en varios
pisos. También es útil para hacer posibles sistemas basados en plumas. Pero la realidad es que
esta tecnología está todavía en pañales y se deben de resolver varios obstáculos técnicos y de
regulación antes de que las redes inalámbricas sean utilizadas de una manera general en los
sistemas de cómputo de la actualidad.
No se espera que las redes inalámbricas lleguen a remplazar a las redes cableadas. Estas
ofrecen velocidades de transmisión mayores que las logradas con la tecnología inalámbrica.
Mientras que las redes inalámbricas actuales ofrecen velocidades de 2 Mbps, las redes
cableadas ofrecen velocidades de 10 Mbps y se espera que alcancen velocidades de hasta 100
Mbps. Los sistemas de Cable de Fibra Óptica logran velocidades aún mayores, y pensando
futuristamente se espera que las redes inalámbricas alcancen velocidades de solo 10 Mbps.
COMPUTACIÓN E INFORMÁTICA
12
Sin embargo se pueden mezclar las redes cableadas y las inalámbricas, y de esta manera
generar una "Red Híbrida" y poder resolver los últimos metros hacia la estación. Se puede
considerar que el sistema cableado sea la parte principal y la inalámbrica le proporcione
movilidad adicional al equipo y el operador se pueda desplazar con facilidad dentro de
un almacén o una oficina. Existen dos amplias categorías de Redes Inalámbricas:
1. De Larga Distancia.- Estas son utilizadas para transmitir la información en espacios que
pueden variar desde una misma ciudad o hasta varios países circunvecinos (mejor conocido
como Redes de Área Metropolitana MAN); sus velocidades de transmisión son
relativamente bajas, de 4.8 a 19.2 Kbps.
2. De Corta Distancia.- Estas son utilizadas principalmente en redes corporativas cuyas
oficinas se encuentran en uno o varios edificios que no se encuentran muy retirados entre
sí, con velocidades del orden de 280 Kbps hasta los 2 Mbps.
Existen dos tipos de redes de larga distancia: Redes de Conmutación de Paquetes (públicas y
privadas) y Redes Telefónicas Celulares. Estas últimas son un medio para transmitir
información de alto precio. Debido a que los módems celulares actualmente son más caros y
delicados que los convencionales, ya que requieren circuitería especial,que permite mantener
la pérdida de señal cuando el circuito se alterna entre una célula y otra. Esta pérdida de señal
no es problema para la comunicación de voz debido a que el retraso en la conmutación dura
unos cuantos cientos de milisegundos, lo cual no se nota, pero en la transmisión de
información puede hacer estragos. Otras desventajas de la transmisión celular son:
Lacarga de los teléfonos se termina fácilmente. La transmisión celular se intercepta fácilmente
(factor importante en lo relacionado con la seguridad).
Las velocidades de transmisión son bajas.
Todas estas desventajas hacen que la comunicación celular se utilice poco, o únicamente para
archivos muy pequeños como cartas, planos, etc... Pero se espera que con los avances en la
compresión de datos, seguridad y algoritmos de verificación de errores se permita que las
redes celulares sean una opción redituable en algunas situaciones.
La otra opción que existe en redes de larga distancia son las denominadas: Red Pública De
Conmutación De Paquetes Por Radio. Estas redes no tienen problemas de pérdida de señal
COMPUTACIÓN E INFORMÁTICA
13
debido a que su arquitectura está diseñada para soportar paquetes de datos en lugar
de comunicaciones de voz. Las redes privadas de conmutación de paquetes utilizan la misma
tecnología que las públicas, pero bajo bandas de radio frecuencia restringida por la propia
organización de sus sistemas de cómputo.
5. REDES PÚBLICAS DE RADIO.
Las redes públicas tienen dos protagonistas principales: "ARDIS" (una asociación de Motorola
e IBM) y "RAM Mobile Data" (desarrollado por Ericsson AB, denominado MOBITEX). Este
último es el más utilizado en Europa. Estas Redes proporcionan canales de radio en áreas
metropolitanas, las cuales permiten la transmisión a través del país y que mediante una tarifa
pueden ser utilizadas como redes de larga distancia.
La compañía proporciona la infraestructura de la red, se incluye controladores de áreas y
Estaciones Base, sistemas de cómputo tolerantes a fallas, estos sistemas soportan el estándar
de conmutación de paquetes X.25, así como su propia estructura de paquetes. Estas redes se
encuentran de acuerdo al modelo de referencia OSI. ARDIS especifica las tres primeras capas
de la red y proporciona flexibilidad en las capas de aplicación, permitiendo al cliente
desarrollar aplicaciones de software (por ej. una compañía llamada RF Data, desarrollo una
rutina de compresión de datos para utilizarla en estas redes públicas). Los fabricantes de
equipos de cómputo venden periféricos para estas redes (IBM desarrollo su "PC Radio" para
utilizarlacon ARDIS y otras redes, públicas y privadas).La PC Radioes un dispositivo manual con
un microprocesador 80C186 que corre DOS, un radio/fax/módem incluido y una ranura para
una tarjeta de memoria y 640 Kb de RAM.
Estas redes operan en un rango de 800 a 900 MHz. ARDIS ofrece una velocidad de transmisión
de 4.8 Kbps. Motorola Introdujo una versión de red pública en Estados Unidos que opera a
19.2 Kbps; y a 9.6 Kbps en Europa (debido a una banda de frecuencia más angosta). Las redes
públicas de radio como ARDIS y MOBITEX jugaran un papel significativoen elmercado de redes
de área local (LAN´s) especialmente para corporaciones de gran tamaño. Por ejemplo,
elevadores OTIS utiliza ARDIS para su organización de servicios.
REDES DE AREA LOCAL (LAN).
COMPUTACIÓN E INFORMÁTICA
14
Las redes inalámbricas se diferencian de las convencionales principalmente en la "Capa Física"
y la "Capa de Enlace de Datos", según el modelo de referencia OSI. La capa física indica como
son enviados los bits de una estación a otra. La capa de Enlace de Datos (denominada MAC),
se encarga de describir como se empacan y verifican los bits de modo que no tengan errores.
Las demás capas forman los protocolos o utilizan puentes, ruteadores o compuertas para
conectarse. Los dos métodos para remplazar la capa física en una red inalámbrica son la
transmisión de Radio Frecuencia y la Luz Infrarroja.
REDES INFRARROJAS.
Las redes de luz infrarroja están limitadas por el espacio y casi generalmente la utilizan redes
en las que las estaciones se encuentran en un solo cuarto o piso,algunas compañías que tienen
sus oficinas en varios edificios realizan la comunicación colocando los receptores/emisores en
las ventanas de los edificios. Las transmisiones de radio frecuencia tienen una desventaja: que
los países están tratando de ponerse de acuerdo en cuanto a las bandas que cada uno puede
utilizar, al momento de realizar este trabajo ya se han reunido varios países para tratar de
organizarse en cuanto a que frecuencias pueden utilizar cada uno.
La transmisión Infrarroja no tiene este inconveniente por lo tanto es actualmente una
alternativa para las Redes Inalámbricas. El principio de la comunicación de datos es una
tecnología que se ha estudiado desde los 70´s, Hewlett-Packard desarrolló su calculadora HP-
41 que utilizaba un transmisor infrarrojo para enviar la información a una impresora térmica
portátil, actualmente estatecnología es laque utilizan los controles remotos de las televisiones
o aparatos eléctricos que se usan en el hogar.
El mismo principio se usa para la comunicación de Redes, se utiliza un "transceptor" que envía
un haz de Luz Infrarroja, hacia otro que la recibe. La transmisión de luz se codifica y decodifica
en el envío y recepción en un protocolo de red existente. Uno de los pioneros en esta área es
Richard Allen, que fundó Photonics Corp., en 1985 y desarrolló un "Transceptor Infrarrojo".
Los primeros transceptores dirigían el haz infrarrojo de luz a una superficie pasiva,
generalmente el techo, donde otro transceptor recibía la señal. Se pueden instalar varias
estaciones en una sola habitación utilizando un área pasiva para cada transceptor. La FIG 1.1
muestra un transceptor. En la actualidad Photonics ha desarrollado una versión
COMPUTACIÓN E INFORMÁTICA
15
AppleTalk/LocalTalk del transceptor que opera a 230 Kbps. El sistema tiene un rango de 200
mts. Además la tecnología se ha mejorado utilizando un transceptor que difunde el haz en
todo el cuarto y es recogido mediante otros transceptores. El grupo de trabajo de Red
Inalámbrica IEEE 802.11 está trabajando en una capa estándar MAC para Redes Infrarrojas.
Para ver los gráficos seleccione la opción "Descargar" del menú superior
Cuando un Cliente recibe un paquete de un Cliente móvil, y desea responder, éste enviará los
paquetes a la ruta Internet apropiada, configurada para entregar paquetes a la dirección de la
MC. Es muy probable que el paquete navegue entre varias redes, antes de que se pueda
encontrar entre el Cliente correspondiente y el MR; el MR que da servicio a la célula indicará
la dirección de la computadora móvil.
Para ver el gráfico seleccione la opción "Descargar" del menú superior
REDES DE RADIO FRECUENCIA.
Por el otro lado para las Redes Inalámbricas de Radiofrecuencia, la FCC permitió la operación
sin licencia de dispositivos que utilizan 1 Watt de energía o menos, en tres bandas de
frecuencia: 902 a 928 MHz, 2,400 a 2,483.5 MHz y 5,725 a 5,850 MHz. Estas bandas de
frecuencia, llamadas bandas ISM, estaban anteriormente limitadas a instrumentos científicos,
médicos e industriales. Esta banda, a diferencia de la ARDIS y MOBITEX, está abierta para
cualquiera. Para minimizar la interferencia, las regulaciones de FCC estipulan que una técnica
de señal de transmisión llamada spread-septum modulación, la cual tiene potencia de
transmisión máxima de 1 Watt. Deberá ser utilizada en la banda ISM. Esta técnica ha sido
utilizada en aplicaciones militares. La idea es tomar una señal de banda convencional y
distribuir su energía en un dominio más amplio de frecuencia. Así, la densidad promedio de
energía es menor en el espectro equivalente de la señal original. En aplicaciones militares el
objetivo es reducir la densidad de energía abajo del nivel de ruido ambiental de tal manera
que la señal no sea detectable. La idea en las redes es que la señal sea transmitida y recibida
con un mínimo de interferencia. Existen dos técnicas para distribuir la señal convencional en
un espectro de propagación equivalente:
La secuencia directa: En este método el flujo de bits de entrada se multiplica por una señal de
frecuencia mayor, basada en una función de propagación determinada. El flujo de datos
COMPUTACIÓN E INFORMÁTICA
16
original puede ser entonces recobrado en el extremo receptor correlacionándolo con la
función de propagación conocida. Este método requiere un procesador de señal digital para
correlacionar la señal de entrada.
El salto de frecuencia: Este método es una técnica en la cual los dispositivos receptores y
emisores se mueven sincrónicamente en un patrón determinado de una frecuencia a otra,
brincando ambos al mismo tiempo y en la misma frecuencia predeterminada. Como en el
método de secuencia directa, los datos deben ser reconstruidos en base del patrón de salto de
frecuencia. Este método es viable para las redes inalámbricas, pero la asignación actual de las
bandas ISM no es adecuada, debido a lacompetencia con otros dispositivos,como por ejemplo
las bandas de 2.4 y 5.8 MHz que son utilizadas por hornos de Microondas.
Análisis de redes inalámbricas existentes en el mercado.
Debemos de recordar que el término "Inalámbrico" que ya de por si es nuevo, puede usarse
para incentivar a un usuario, que al saber que no depende de cables para trabajar, puede
incrementar su productividad. Con los últimos productos de LAN que operan con ondas de
Radio esto es más sencillo. Se analizaron adaptadores inalámbricos de AT&T, Proxim, Solectek
y Xircom para conectar una MC a una LAN. Los cuatro ofrecen adaptadores inalámbricos
PCMCIA, orientados a usuarios de MCs tipo portátil. Solectek también ofrece una versión
de puerto paralelo, para que pueda conectar cualquier sistema de escritorio o portátil. La
segunda parte de una solución inalámbrica en una LAN es el punto de acceso, el dispositivo
que establece la conexión entre los adaptadores inalámbricos y la red alambrada. Se revisaron
puntos de acceso de los mismos fabricantes.
Dejando aparte la conveniencia, se deben de considerar ciertos detalles como: el costo, el
rendimiento y la facilidad de uso. Comparados con los adaptadores de LAN basados en cable,
estos productos pueden parecer caros. Hoy en día, se pueden conseguir adaptadores de
Ethernet por mucho menos de US$100.00 por nodo. Pero el costo de instalar el cable de red
puede ser caro y a veces poco práctico, particularmente en los casos en que la red es sólo para
uso temporal.
Hace tiempo, los puntos de acceso de radio costaban un promedio de US$2,500.00 y los
adaptadores costaban unos US$1.000, con velocidades máximas 1.5 Mbps. Hoy, los puntos de
COMPUTACIÓN E INFORMÁTICA
17
acceso cuestan unos US$1.800 y los adaptadores están alrededor de US$600, con velocidades
potenciales de hasta 2 Mbps. La velocidad es probablemente el cambio más dramático. Las
redes inalámbricas que se evaluaron resultaron casi tolerables cuando se carga los programas
de la red. Todos los fabricantes clasificaron sus velocidades como de 1 a 2 Mbps.
Aunque los sistemas inalámbricos no son tan veloces si son fáciles de instalar. Usando los
puntos de acceso o los adaptadores inalámbricos que se instalan en un servidor, los usuarios
pueden comunicarse con las redes alambradas existentes. Todos los productos mostraron
buenos resultados, de 400 pies (122 mts) a más de 1.000 pies (305 m) sin perder conexión en
la prueba de distancia en exteriores.
6. ARQUITECTURA DE RED INALÁMBRICA.
Características de las Redes inalámbricas:
Los sistemas operativos sofisticados de red local como el NetWare Novell ofrecen un amplio
rango de servicios. Aquí se citarán algunas características principales:
Servicios de archivos.-Las redes y servidores trabajan con archivos. El administrador controla
los accesos a archivos y directorios. Se debe tener un buen control sobre la
copia, almacenamiento y protección de los archivos.
Compartir recursos.- En los sistemas dedicados como NetWare, los dispositivos compartidos,
como los discos fijos y las impresoras, están ligados al servidor de archivos, o en todo caso, a
un servidor especial de impresión.
SFT (Sistema de tolerancia a fallas).- Permite que exista un cierto grado de supervivencia de la
red, aunque fallen algunos de los componentes del servidor. Así si contamos con un segundo
disco fijo, todos los datos del primer disco se guardan también en el de reserva, pudiendo
usarse el segundo si falla el primero.
Sistema de Control de Transacciones.-Es un método de protección de las bases dedatos frente
a la falta de integridad. Así si una operación falla cuando se escribe en una base de datos, el
sistema deshace la transacción y la base de datos vuelve a su estado correcto original.
COMPUTACIÓN E INFORMÁTICA
18
Seguridad.- El administrador de la red es la persona encargada de asignar los derechos de
acceso adecuados a la red y las claves de acceso a los usuarios. El sistema operativo con
servidor dedicado de Novell es uno de los sistemas más seguros disponibles en el mercado.
Acceso Remoto.- Gracias al uso de líneas telefónicas Ud. podrá conectarse a lugares alejados
con otros usuarios.
Conectividad entre Redes.- Permite que una red se conecta a otra. La conexión habrá de ser
transparente para el usuario.
Comunicaciones entre usuarios.- Los usuarios pueden comunicarse entre sí fácilmente y
enviarse archivos a través de la red.
Servidores de impresoras.- Es una computadora dedicada alatarea de controlar las impresoras
de lared. A esta computadora sele puede conectar un cierto número de impresoras, utilizando
toda su memoria para gestionar las colas de impresión que almacenará los trabajos de la red.
En algunos casos se utiliza un software para compartir las impresoras.
Colas de impresión.- Permiten que los usuarios sigantrabajando después de pedir laimpresión
de un documento.
7. Protocolos de redes
Un protocolo de red es como un lenguaje para la comunicación de información. Son las reglas
y procedimientos que se utilizan en una red para comunicarse entre los nodos que tienen
acceso al sistema de cable. Los protocolos gobiernan dos niveles de comunicaciones:
 Los protocolos de alto nivel: Estos definen la forma en que se comunican las aplicaciones.
 Los protocolos de bajo nivel: Estos definen la forma en que se transmiten las señales por cable.
Como es frecuente en el caso de las computadoras el constante cambio, también los
protocolos están en continuo cambio. Actualmente, los protocolos más comúnmente
utilizados en las redes son Ethernet, Token Ring y ARCNET. Cada uno de estos está diseñado
para cierta clase de topología de red y tienen ciertas características estándar.
Ethernet
Actualmente es el protocolo más sencilloy es de bajo costo. Utilizala topología de "Bus" lineal.
COMPUTACIÓN E INFORMÁTICA
19
Token Ring.
El protocolo de red IBM es el Token ring, el cual se basa en la topología de anillo.
Arnet
Se basa en la topología de estrella o estrella distribuida, pero tiene una topología y protocolo
propio.
6. Dispositivos de redes
NIC/MAU (Tarjeta de red).
"Network Interface Card" (Tarjeta de interfaz de red) o "Medium Access Unit" (Medio de
unidad de acceso). Cada computadora necesita el "hardware" para transmitir y recibir
información. Es el dispositivo que conecta la computadora u otro equipo de red con el medio
físico.
La NIC es un tipo de tarjeta de expansión de la computadora y proporciona un puerto en la
parte trasera de la PC al cual se conecta el cable de la red. Hoy en día cada vez son más los
equipos que disponen de interfaz de red, principalmente Ethernet, incorporadas. A veces, es
necesario, además de la tarjeta de red, un transceptor. Este es un dispositivo que se conecta
al medio físico y a la tarjeta, bien porque no sea posible la conexión directa (10 base 5) o
porque el medio sea distinto del que utiliza la tarjeta.
Hubs (Concentradores).
Son equipos que permiten estructurar el cableado de las redes. La variedad de tipos y
características de estos equipos es muy grande. En un principio eran solo concentradores de
cableado, pero cada vez disponen de mayor número de capacidad de la red, gestión remota,
etc. La tendencia es a incorporar más funciones en el concentrador. Existen concentradores
para todo tipo de medios físicos.
Repetidores
Son equipos que actúan a nivel físico. Prolongan la longitud de la red uniendo dos segmentos
y amplificando la señal, pero junto con ella amplifican también el ruido. La red sigue siendo
una sola, con lo cual, siguen siendo válidas las limitaciones en cuanto al número de estaciones
que pueden compartir el medio.
"Bridges" (Puentes).
COMPUTACIÓN E INFORMÁTICA
20

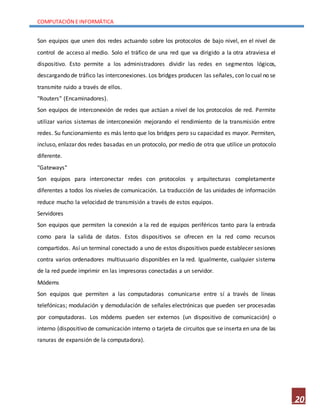

Son equipos que unen dos redes actuando sobre los protocolos de bajo nivel, en el nivel de
control de acceso al medio. Solo el tráfico de una red que va dirigido a la otra atraviesa el
dispositivo. Esto permite a los administradores dividir las redes en segmentos lógicos,
descargando de tráfico las interconexiones. Los bridges producen las señales, con lo cual no se
transmite ruido a través de ellos.
"Routers" (Encaminadores).
Son equipos de interconexión de redes que actúan a nivel de los protocolos de red. Permite
utilizar varios sistemas de interconexión mejorando el rendimiento de la transmisión entre
redes. Su funcionamiento es más lento que los bridges pero su capacidad es mayor. Permiten,
incluso, enlazar dos redes basadas en un protocolo, por medio de otra que utilice un protocolo
diferente.
"Gateways"
Son equipos para interconectar redes con protocolos y arquitecturas completamente
diferentes a todos los niveles de comunicación. La traducción de las unidades de información
reduce mucho la velocidad de transmisión a través de estos equipos.
Servidores
Son equipos que permiten la conexión a la red de equipos periféricos tanto para la entrada
como para la salida de datos. Estos dispositivos se ofrecen en la red como recursos
compartidos. Así un terminal conectado a uno de estos dispositivos puede establecer sesiones
contra varios ordenadores multiusuario disponibles en la red. Igualmente, cualquier sistema
de la red puede imprimir en las impresoras conectadas a un servidor.
Módems
Son equipos que permiten a las computadoras comunicarse entre sí a través de líneas
telefónicas; modulación y demodulación de señales electrónicas que pueden ser procesadas
por computadoras. Los módems pueden ser externos (un dispositivo de comunicación) o
interno (dispositivo de comunicación interno o tarjeta de circuitos que se inserta en una de las
ranuras de expansión de la computadora).
COMPUTACIÓN E INFORMÁTICA
21
Conclusión
Uno de los sucesos más críticos para la conexión en red lo constituye la aparición y la rápida
difusión de la red de área local (LAN) como forma de normalizar las conexiones entre
las máquinas que se utilizan como sistemas ofimáticos. Como su propio nombre indica,
constituye una forma de interconectar una serie de equipos informáticos. A su nivel más
elemental, una LAN no es más que un medio compartido (como un cable coaxial al que se
conectan todas las computadoras y las impresoras) junto con una serie de reglas que rigen el
acceso a dicho medio. La LAN más difundida, Ethernet, utiliza un mecanismo conocido como
CSMA/CD. Esto significaquecada equipo conectado sólo puede utilizar el cablecuando ningún
otro equipo lo está utilizando. Si hay algún conflicto, el equipo que está intentando establecer
la conexión la anula y efectúa un nuevo intento más tarde. Ethernet transfiere datos a 10
Mbits/s, lo suficientemente rápido para hacer inapreciable la distancia entre los diversos
equipos y dar la impresión de que están conectados directamente a su destino.
Hay tipologías muy diversas (bus, estrella, anillo) y diferentes protocolos de acceso. A pesar de
esta diversidad, todas las LAN comparten la característica de poseer un alcance limitado
(normalmente abarcan un edificio) y de tener una velocidad suficiente para que la red de
conexión resulte invisible para los equipos que la utilizan.
Además de proporcionar un acceso compartido, las LAN modernas también proporcionan al
usuario multitud de funciones avanzadas. Hay paquetes de software de gestión para controlar
la configuración de los equipos en la LAN, la administración de los usuarios y el control de los
recursos de la red.
COMPUTACIÓN E INFORMÁTICA
22
Bibliografía
 http://inf.udec.cl/~yfarran/web-redes/ind-redes.htm
 http://coqui.metro.inter.edu/cedu6320/mlozada/menu2.htm
 "Redes de comunicación", Enciclopedia Microsoft® Encarta® 99. © 1993-1998 Microsoft
Corporation.

monografia de Redes

  • 1.
    “AÑO DE LADIVERSIFICACIÓN PRODUCTIVA Y DEL FORTALECIMIENTO DE LE EDUCACIÓN” INSTITUTO DE EDUCACIÓN SUPERIOR TECNOLÓGICO PÚBLICO DEABANCAY CARRERA PROFESIONAL:COMPUTACIÓN EINFORMÁTICA UNIDAD DIDACTICA:HERRAMIENTADEGISTIONDEREDESDE COMUNICACIÓN TEMA: REDESDECOMUNICACION DOCENTE: ING.WILDO HUILLCAMOYNA PRESENTADO POR:ROSMERYOLGAHUACCALSAICOTORRES SEMESTRE: 2015-II ABANCAY_APURIMAC 2015
  • 2.
    COMPUTACIÓN E INFORMÁTICA 2 PRESENTACION YoRosmery Olga Huaccalsaico Torres presento este trabajo por un motivo que mis compañeros aprendan que son las redes, como todos sabemos que en esta vida la tecnología es mucho más avanzada que antes. Ahora las redes de comunicación, no son más que la posibilidad de compartir con carácter universal la información entre grupos de computadoras y sus usuarios; un componente vital de la era de la información. Bueno la tecnología es muy importante para nuestro conocimiento por que las tecnologías en esta vida son más rápidos.
  • 3.
    COMPUTACIÓN E INFORMÁTICA 3 DEDICATORIA Estetrabajolededicocon todocariñoamis padres gracias porsuapoyoestoy Estudiando. Lededicoestetrabajo lededicoamis hermanos porque ellos Son las personas queme apoyan. LededicoestetrabajoalING. WildoHuillcaMoyna gracias asu Personaque todos mis compañeros Estamos aprendiendo todo loque es Redes.
  • 4.
    COMPUTACIÓN E INFORMÁTICA 4 Índice Introducción..............................................................................................................................5 1. Concepto de redes..................................................................................................................... 6 2. Tipos De Redes.......................................................................................................................... 7 3. Topología.................................................................................................................................. 8 4. REDES INALAMBRICAS..............................................................................................................11 5. REDES PÚBLICAS DE RADIO.......................................................................................................13 6. ARQUITECTURA DE RED INALÁMBRICA. ....................................................................................17 7. Protocolos de redes..................................................................................................................18 Conclusión................................................................................................................................21 Bibliografía...............................................................................................................................22
  • 5.
    COMPUTACIÓN E INFORMÁTICA 5 Introducción Redesde comunicación, no son más que la posibilidad de compartir con carácter universal la información entre grupos de computadoras y sus usuarios; un componente vital de la era de la información. La generalización del ordenador o computadora personal (PC) y de la red de área local (LAN) durante la década de los ochenta ha dado lugar a la posibilidad de acceder a información en bases de datos remotas, cargar aplicaciones desde puntos de ultramar, enviar mensajes a otros países y compartir archivos, todo ello desde un ordenador personal. Las redes que permiten todo esto son equipos avanzados y complejos. Su eficacia se basa en la confluencia de muy diversos componentes. El diseño e implantación de una red mundial de ordenadores es uno de los grandes ‘milagros tecnológicos’ de las últimas décadas.
  • 6.
    COMPUTACIÓN E INFORMÁTICA 6 1.Concepto de redes Es un conjunto de dispositivos físicos "hardware" y de programas "software", mediante el cual podemos comunicar computadoras para compartir recursos (discos, impresoras, programas, etc.) así como trabajo (tiempo de cálculo, procesamiento de datos, etc.). A cada una de las computadoras conectadas a la red se le denomina un nodo. Se considera que una red es local si solo alcanza unos pocos kilómetros. Cada uno de los tres siglos pasados ha estado dominado por una sola tecnología. El siglo XVIII fue la etapa de los grandes sistemas mecánicos que acompañaron a la Revolución Industrial. El siglo XIX fue la época de la máquina de vapor. Durante el siglo XX, la tecnología clave ha sido la recolección, procesamiento y distribución de información. Entre otros desarrollos, hemos asistido a la instalación de redes telefónicas en todo el mundo, a la invención de la radio y la televisión, al nacimiento y crecimiento sin precedente de la industria de los ordenadores (computadores), así como a la puesta en órbita de los satélites de comunicación. A medida que avanzamos hacia los últimos años de este siglo, se ha dado una rápida convergencia de estas áreas, y también las diferencias. Entre la captura, transporte almacenamiento y procesamiento de información están desapareciendo con rapidez. Organizaciones con centenares de oficinas dispersas en una amplia área geográfica esperan tener la posibilidad de examinar en forma habitual el estado actual de todas ellas, simplemente oprimiendo una tecla. A medida que crece nuestra habilidad para recolectar procesar y distribuir información, la demanda de más sofisticados procesamientos de información crece todavía con mayor rapidez. La industria de ordenadores ha mostrado un progreso espectacular en muy corto tiempo. El viejo modelo de tener un solo ordenador para satisfacer todas las necesidades de cálculo de una organización se está reemplazando con rapidez por otro que considera un número grande de ordenadores separados, pero interconectados, que efectúan el mismo trabajo. Estos sistemas, se conocen con el nombre de redes de ordenadores. Estas nos dan a entender una colección interconectada de ordenadores autónomos. Se dice que los ordenadores están interconectados, si son capaces de intercambiar información. La conexión no necesita hacerse
  • 7.
    COMPUTACIÓN E INFORMÁTICA 7 através de un hilo de cobre, el uso de láser, microondas y satélites de comunicaciones. Al indicar que los ordenadores son autónomos, excluimos los sistemas en los que un ordenador pueda forzosamente arrancar, parar o controlar a otro, éstos no se consideran autónomos. Una red debe ser:  Confiable. Estar disponible cuando se le requiera, poseer velocidad de respuesta adecuada.  Confidencial. Proteger los datos sobre los usuarios de ladrones de información.  Integra. En su manejo de información. 2. Tipos De Redes Las redes de información sepueden clasificarsegúnsu extensión y su topología. Una red puede empezar siendo pequeña para crecer junto con la organización o institución. A continuación se presenta los distintos tipos de redes disponibles: Extensión De acuerdo con la distribución geográfica:  Segmento de red (subred) Un segmento de red suele ser definido por el "hardware" o una dirección de red específica. Por ejemplo, en el entorno "Novell NetWare", en un segmento de red se incluyen todas las estaciones de trabajo conectadas a una tarjeta de interfaz de red de un servidor y cada segmento tiene su propia dirección de red.  Red de área locales (LAN) Una LAN es un segmento de red que tiene conectadas estaciones de trabajo y servidores o un conjunto de segmentos de red interconectados, generalmente dentro de la misma zona. Por ejemplo un edificio.  Red de campus Una red de campus se extiende a otros edificios dentro de un campus o área industrial. Los diversos segmentos o LAN de cada edificio suelen conectarse mediante cables de la red de soporte.
  • 8.
    COMPUTACIÓN E INFORMÁTICA 8 Red de área metropolitanas (MAN) Una red MAN es una red que se expande por pueblos o ciudades y se interconecta mediante diversas instalaciones públicas o privadas, como el sistema telefónico o los suplidores de sistemas de comunicación por microondas o medios ópticos.  Red de área extensa (WAN y redes globales) Las WAN y redes globales se extienden sobrepasando las fronteras de las ciudades, pueblos o naciones. Los enlaces se realizan con instalaciones de telecomunicaciones públicas y privadas, además por microondas y satélites. 3. Topología La topología o forma lógica de una red se define como la forma de tender el cable a estaciones de trabajo individuales; por muros, suelos y techos del edificio. Existe un número de factores a considerar para determinar cuál topología es la más apropiada para una situación dada. Existen tres topologías comunes:  Anillo Las estaciones están unidas unas con otras formando un círculo por medio de un cable común (Figura 1). El último nodo de la cadena se conecta al primero cerrando el anillo. Las señales circulanen un solosentido alrededor del círculo, regenerándose en cadanodo. Con esta metodología, cada nodo examina la información que es enviada a través del anillo. Si la información no está dirigida al nodo que la examina, la pasa al siguiente en el anillo. La desventaja del anillo es que si se rompe una conexión, se cae la red completa.
  • 9.
    COMPUTACIÓN E INFORMÁTICA 9 Figura1 Figura 2  Estrella La red se une en un único punto, normalmente con un panel de control centralizado, como un concentrador de cableado (Figura 2). Los bloques de información son dirigidos a través del panel de control central hacia sus destinos. Este esquema tiene una ventaja al tener un panel de control que monitorea eltráfico y evita las colisiones yuna conexión interrumpida no afecta al resto de la red.  "Bus"
  • 10.
    COMPUTACIÓN E INFORMÁTICA 10 Lasestaciones están conectadas por un único segmento de cable (Figura 3). A diferencia del anillo, el bus es pasivo, no se produce regeneración de las señales en cada nodo. Los nodos en una red de "bus" transmiten la información y esperan que ésta no vaya a chocar con otra información transmitida por otro de los nodos. Si esto ocurre, cada nodo espera una pequeña cantidad de tiempo al azar, después intenta retransmitir la información. Figura 3  Híbridas El bus lineal, la estrella y el anillo se combinan algunas veces para formar combinaciones de redes híbridas (Figura 4). * Anillo en estrella. Esta topología se utiliza con el fin de facilitar la administración de la red. Físicamente, la red es una estrella centralizada en un concentrador, mientras que a nivel lógico, la red es un anillo. * "Bus" en estrella. El fin es igual a la topología anterior. En este caso la red es un "bus" que se cablea físicamente como una estrella por medio de concentradores. * Estrella jerárquica. Estaestructura de cableado seutiliza en lamayor parte de las redes locales actuales, por medio de concentradores dispuestos en cascada para formar una red jerárquica.
  • 11.
    COMPUTACIÓN E INFORMÁTICA 11 Figura4 4. REDES INALAMBRICAS. Una de las tecnologías más prometedoras y discutidas en esta década es la de poder comunicar computadoras mediante tecnología inalámbrica. La conexión de computadoras mediante Ondas de Radio o Luz Infrarroja, actualmente está siendo ampliamente investigada. Las Redes Inalámbricas facilitan la operación en lugares donde la computadora no puede permanecer en un solo lugar, como en almacenes o en oficinas que se encuentren en varios pisos. También es útil para hacer posibles sistemas basados en plumas. Pero la realidad es que esta tecnología está todavía en pañales y se deben de resolver varios obstáculos técnicos y de regulación antes de que las redes inalámbricas sean utilizadas de una manera general en los sistemas de cómputo de la actualidad. No se espera que las redes inalámbricas lleguen a remplazar a las redes cableadas. Estas ofrecen velocidades de transmisión mayores que las logradas con la tecnología inalámbrica. Mientras que las redes inalámbricas actuales ofrecen velocidades de 2 Mbps, las redes cableadas ofrecen velocidades de 10 Mbps y se espera que alcancen velocidades de hasta 100 Mbps. Los sistemas de Cable de Fibra Óptica logran velocidades aún mayores, y pensando futuristamente se espera que las redes inalámbricas alcancen velocidades de solo 10 Mbps.
  • 12.
    COMPUTACIÓN E INFORMÁTICA 12 Sinembargo se pueden mezclar las redes cableadas y las inalámbricas, y de esta manera generar una "Red Híbrida" y poder resolver los últimos metros hacia la estación. Se puede considerar que el sistema cableado sea la parte principal y la inalámbrica le proporcione movilidad adicional al equipo y el operador se pueda desplazar con facilidad dentro de un almacén o una oficina. Existen dos amplias categorías de Redes Inalámbricas: 1. De Larga Distancia.- Estas son utilizadas para transmitir la información en espacios que pueden variar desde una misma ciudad o hasta varios países circunvecinos (mejor conocido como Redes de Área Metropolitana MAN); sus velocidades de transmisión son relativamente bajas, de 4.8 a 19.2 Kbps. 2. De Corta Distancia.- Estas son utilizadas principalmente en redes corporativas cuyas oficinas se encuentran en uno o varios edificios que no se encuentran muy retirados entre sí, con velocidades del orden de 280 Kbps hasta los 2 Mbps. Existen dos tipos de redes de larga distancia: Redes de Conmutación de Paquetes (públicas y privadas) y Redes Telefónicas Celulares. Estas últimas son un medio para transmitir información de alto precio. Debido a que los módems celulares actualmente son más caros y delicados que los convencionales, ya que requieren circuitería especial,que permite mantener la pérdida de señal cuando el circuito se alterna entre una célula y otra. Esta pérdida de señal no es problema para la comunicación de voz debido a que el retraso en la conmutación dura unos cuantos cientos de milisegundos, lo cual no se nota, pero en la transmisión de información puede hacer estragos. Otras desventajas de la transmisión celular son: Lacarga de los teléfonos se termina fácilmente. La transmisión celular se intercepta fácilmente (factor importante en lo relacionado con la seguridad). Las velocidades de transmisión son bajas. Todas estas desventajas hacen que la comunicación celular se utilice poco, o únicamente para archivos muy pequeños como cartas, planos, etc... Pero se espera que con los avances en la compresión de datos, seguridad y algoritmos de verificación de errores se permita que las redes celulares sean una opción redituable en algunas situaciones. La otra opción que existe en redes de larga distancia son las denominadas: Red Pública De Conmutación De Paquetes Por Radio. Estas redes no tienen problemas de pérdida de señal
  • 13.
    COMPUTACIÓN E INFORMÁTICA 13 debidoa que su arquitectura está diseñada para soportar paquetes de datos en lugar de comunicaciones de voz. Las redes privadas de conmutación de paquetes utilizan la misma tecnología que las públicas, pero bajo bandas de radio frecuencia restringida por la propia organización de sus sistemas de cómputo. 5. REDES PÚBLICAS DE RADIO. Las redes públicas tienen dos protagonistas principales: "ARDIS" (una asociación de Motorola e IBM) y "RAM Mobile Data" (desarrollado por Ericsson AB, denominado MOBITEX). Este último es el más utilizado en Europa. Estas Redes proporcionan canales de radio en áreas metropolitanas, las cuales permiten la transmisión a través del país y que mediante una tarifa pueden ser utilizadas como redes de larga distancia. La compañía proporciona la infraestructura de la red, se incluye controladores de áreas y Estaciones Base, sistemas de cómputo tolerantes a fallas, estos sistemas soportan el estándar de conmutación de paquetes X.25, así como su propia estructura de paquetes. Estas redes se encuentran de acuerdo al modelo de referencia OSI. ARDIS especifica las tres primeras capas de la red y proporciona flexibilidad en las capas de aplicación, permitiendo al cliente desarrollar aplicaciones de software (por ej. una compañía llamada RF Data, desarrollo una rutina de compresión de datos para utilizarla en estas redes públicas). Los fabricantes de equipos de cómputo venden periféricos para estas redes (IBM desarrollo su "PC Radio" para utilizarlacon ARDIS y otras redes, públicas y privadas).La PC Radioes un dispositivo manual con un microprocesador 80C186 que corre DOS, un radio/fax/módem incluido y una ranura para una tarjeta de memoria y 640 Kb de RAM. Estas redes operan en un rango de 800 a 900 MHz. ARDIS ofrece una velocidad de transmisión de 4.8 Kbps. Motorola Introdujo una versión de red pública en Estados Unidos que opera a 19.2 Kbps; y a 9.6 Kbps en Europa (debido a una banda de frecuencia más angosta). Las redes públicas de radio como ARDIS y MOBITEX jugaran un papel significativoen elmercado de redes de área local (LAN´s) especialmente para corporaciones de gran tamaño. Por ejemplo, elevadores OTIS utiliza ARDIS para su organización de servicios. REDES DE AREA LOCAL (LAN).
  • 14.
    COMPUTACIÓN E INFORMÁTICA 14 Lasredes inalámbricas se diferencian de las convencionales principalmente en la "Capa Física" y la "Capa de Enlace de Datos", según el modelo de referencia OSI. La capa física indica como son enviados los bits de una estación a otra. La capa de Enlace de Datos (denominada MAC), se encarga de describir como se empacan y verifican los bits de modo que no tengan errores. Las demás capas forman los protocolos o utilizan puentes, ruteadores o compuertas para conectarse. Los dos métodos para remplazar la capa física en una red inalámbrica son la transmisión de Radio Frecuencia y la Luz Infrarroja. REDES INFRARROJAS. Las redes de luz infrarroja están limitadas por el espacio y casi generalmente la utilizan redes en las que las estaciones se encuentran en un solo cuarto o piso,algunas compañías que tienen sus oficinas en varios edificios realizan la comunicación colocando los receptores/emisores en las ventanas de los edificios. Las transmisiones de radio frecuencia tienen una desventaja: que los países están tratando de ponerse de acuerdo en cuanto a las bandas que cada uno puede utilizar, al momento de realizar este trabajo ya se han reunido varios países para tratar de organizarse en cuanto a que frecuencias pueden utilizar cada uno. La transmisión Infrarroja no tiene este inconveniente por lo tanto es actualmente una alternativa para las Redes Inalámbricas. El principio de la comunicación de datos es una tecnología que se ha estudiado desde los 70´s, Hewlett-Packard desarrolló su calculadora HP- 41 que utilizaba un transmisor infrarrojo para enviar la información a una impresora térmica portátil, actualmente estatecnología es laque utilizan los controles remotos de las televisiones o aparatos eléctricos que se usan en el hogar. El mismo principio se usa para la comunicación de Redes, se utiliza un "transceptor" que envía un haz de Luz Infrarroja, hacia otro que la recibe. La transmisión de luz se codifica y decodifica en el envío y recepción en un protocolo de red existente. Uno de los pioneros en esta área es Richard Allen, que fundó Photonics Corp., en 1985 y desarrolló un "Transceptor Infrarrojo". Los primeros transceptores dirigían el haz infrarrojo de luz a una superficie pasiva, generalmente el techo, donde otro transceptor recibía la señal. Se pueden instalar varias estaciones en una sola habitación utilizando un área pasiva para cada transceptor. La FIG 1.1 muestra un transceptor. En la actualidad Photonics ha desarrollado una versión
  • 15.
    COMPUTACIÓN E INFORMÁTICA 15 AppleTalk/LocalTalkdel transceptor que opera a 230 Kbps. El sistema tiene un rango de 200 mts. Además la tecnología se ha mejorado utilizando un transceptor que difunde el haz en todo el cuarto y es recogido mediante otros transceptores. El grupo de trabajo de Red Inalámbrica IEEE 802.11 está trabajando en una capa estándar MAC para Redes Infrarrojas. Para ver los gráficos seleccione la opción "Descargar" del menú superior Cuando un Cliente recibe un paquete de un Cliente móvil, y desea responder, éste enviará los paquetes a la ruta Internet apropiada, configurada para entregar paquetes a la dirección de la MC. Es muy probable que el paquete navegue entre varias redes, antes de que se pueda encontrar entre el Cliente correspondiente y el MR; el MR que da servicio a la célula indicará la dirección de la computadora móvil. Para ver el gráfico seleccione la opción "Descargar" del menú superior REDES DE RADIO FRECUENCIA. Por el otro lado para las Redes Inalámbricas de Radiofrecuencia, la FCC permitió la operación sin licencia de dispositivos que utilizan 1 Watt de energía o menos, en tres bandas de frecuencia: 902 a 928 MHz, 2,400 a 2,483.5 MHz y 5,725 a 5,850 MHz. Estas bandas de frecuencia, llamadas bandas ISM, estaban anteriormente limitadas a instrumentos científicos, médicos e industriales. Esta banda, a diferencia de la ARDIS y MOBITEX, está abierta para cualquiera. Para minimizar la interferencia, las regulaciones de FCC estipulan que una técnica de señal de transmisión llamada spread-septum modulación, la cual tiene potencia de transmisión máxima de 1 Watt. Deberá ser utilizada en la banda ISM. Esta técnica ha sido utilizada en aplicaciones militares. La idea es tomar una señal de banda convencional y distribuir su energía en un dominio más amplio de frecuencia. Así, la densidad promedio de energía es menor en el espectro equivalente de la señal original. En aplicaciones militares el objetivo es reducir la densidad de energía abajo del nivel de ruido ambiental de tal manera que la señal no sea detectable. La idea en las redes es que la señal sea transmitida y recibida con un mínimo de interferencia. Existen dos técnicas para distribuir la señal convencional en un espectro de propagación equivalente: La secuencia directa: En este método el flujo de bits de entrada se multiplica por una señal de frecuencia mayor, basada en una función de propagación determinada. El flujo de datos
  • 16.
    COMPUTACIÓN E INFORMÁTICA 16 originalpuede ser entonces recobrado en el extremo receptor correlacionándolo con la función de propagación conocida. Este método requiere un procesador de señal digital para correlacionar la señal de entrada. El salto de frecuencia: Este método es una técnica en la cual los dispositivos receptores y emisores se mueven sincrónicamente en un patrón determinado de una frecuencia a otra, brincando ambos al mismo tiempo y en la misma frecuencia predeterminada. Como en el método de secuencia directa, los datos deben ser reconstruidos en base del patrón de salto de frecuencia. Este método es viable para las redes inalámbricas, pero la asignación actual de las bandas ISM no es adecuada, debido a lacompetencia con otros dispositivos,como por ejemplo las bandas de 2.4 y 5.8 MHz que son utilizadas por hornos de Microondas. Análisis de redes inalámbricas existentes en el mercado. Debemos de recordar que el término "Inalámbrico" que ya de por si es nuevo, puede usarse para incentivar a un usuario, que al saber que no depende de cables para trabajar, puede incrementar su productividad. Con los últimos productos de LAN que operan con ondas de Radio esto es más sencillo. Se analizaron adaptadores inalámbricos de AT&T, Proxim, Solectek y Xircom para conectar una MC a una LAN. Los cuatro ofrecen adaptadores inalámbricos PCMCIA, orientados a usuarios de MCs tipo portátil. Solectek también ofrece una versión de puerto paralelo, para que pueda conectar cualquier sistema de escritorio o portátil. La segunda parte de una solución inalámbrica en una LAN es el punto de acceso, el dispositivo que establece la conexión entre los adaptadores inalámbricos y la red alambrada. Se revisaron puntos de acceso de los mismos fabricantes. Dejando aparte la conveniencia, se deben de considerar ciertos detalles como: el costo, el rendimiento y la facilidad de uso. Comparados con los adaptadores de LAN basados en cable, estos productos pueden parecer caros. Hoy en día, se pueden conseguir adaptadores de Ethernet por mucho menos de US$100.00 por nodo. Pero el costo de instalar el cable de red puede ser caro y a veces poco práctico, particularmente en los casos en que la red es sólo para uso temporal. Hace tiempo, los puntos de acceso de radio costaban un promedio de US$2,500.00 y los adaptadores costaban unos US$1.000, con velocidades máximas 1.5 Mbps. Hoy, los puntos de
  • 17.
    COMPUTACIÓN E INFORMÁTICA 17 accesocuestan unos US$1.800 y los adaptadores están alrededor de US$600, con velocidades potenciales de hasta 2 Mbps. La velocidad es probablemente el cambio más dramático. Las redes inalámbricas que se evaluaron resultaron casi tolerables cuando se carga los programas de la red. Todos los fabricantes clasificaron sus velocidades como de 1 a 2 Mbps. Aunque los sistemas inalámbricos no son tan veloces si son fáciles de instalar. Usando los puntos de acceso o los adaptadores inalámbricos que se instalan en un servidor, los usuarios pueden comunicarse con las redes alambradas existentes. Todos los productos mostraron buenos resultados, de 400 pies (122 mts) a más de 1.000 pies (305 m) sin perder conexión en la prueba de distancia en exteriores. 6. ARQUITECTURA DE RED INALÁMBRICA. Características de las Redes inalámbricas: Los sistemas operativos sofisticados de red local como el NetWare Novell ofrecen un amplio rango de servicios. Aquí se citarán algunas características principales: Servicios de archivos.-Las redes y servidores trabajan con archivos. El administrador controla los accesos a archivos y directorios. Se debe tener un buen control sobre la copia, almacenamiento y protección de los archivos. Compartir recursos.- En los sistemas dedicados como NetWare, los dispositivos compartidos, como los discos fijos y las impresoras, están ligados al servidor de archivos, o en todo caso, a un servidor especial de impresión. SFT (Sistema de tolerancia a fallas).- Permite que exista un cierto grado de supervivencia de la red, aunque fallen algunos de los componentes del servidor. Así si contamos con un segundo disco fijo, todos los datos del primer disco se guardan también en el de reserva, pudiendo usarse el segundo si falla el primero. Sistema de Control de Transacciones.-Es un método de protección de las bases dedatos frente a la falta de integridad. Así si una operación falla cuando se escribe en una base de datos, el sistema deshace la transacción y la base de datos vuelve a su estado correcto original.
  • 18.
    COMPUTACIÓN E INFORMÁTICA 18 Seguridad.-El administrador de la red es la persona encargada de asignar los derechos de acceso adecuados a la red y las claves de acceso a los usuarios. El sistema operativo con servidor dedicado de Novell es uno de los sistemas más seguros disponibles en el mercado. Acceso Remoto.- Gracias al uso de líneas telefónicas Ud. podrá conectarse a lugares alejados con otros usuarios. Conectividad entre Redes.- Permite que una red se conecta a otra. La conexión habrá de ser transparente para el usuario. Comunicaciones entre usuarios.- Los usuarios pueden comunicarse entre sí fácilmente y enviarse archivos a través de la red. Servidores de impresoras.- Es una computadora dedicada alatarea de controlar las impresoras de lared. A esta computadora sele puede conectar un cierto número de impresoras, utilizando toda su memoria para gestionar las colas de impresión que almacenará los trabajos de la red. En algunos casos se utiliza un software para compartir las impresoras. Colas de impresión.- Permiten que los usuarios sigantrabajando después de pedir laimpresión de un documento. 7. Protocolos de redes Un protocolo de red es como un lenguaje para la comunicación de información. Son las reglas y procedimientos que se utilizan en una red para comunicarse entre los nodos que tienen acceso al sistema de cable. Los protocolos gobiernan dos niveles de comunicaciones:  Los protocolos de alto nivel: Estos definen la forma en que se comunican las aplicaciones.  Los protocolos de bajo nivel: Estos definen la forma en que se transmiten las señales por cable. Como es frecuente en el caso de las computadoras el constante cambio, también los protocolos están en continuo cambio. Actualmente, los protocolos más comúnmente utilizados en las redes son Ethernet, Token Ring y ARCNET. Cada uno de estos está diseñado para cierta clase de topología de red y tienen ciertas características estándar. Ethernet Actualmente es el protocolo más sencilloy es de bajo costo. Utilizala topología de "Bus" lineal.
  • 19.
    COMPUTACIÓN E INFORMÁTICA 19 TokenRing. El protocolo de red IBM es el Token ring, el cual se basa en la topología de anillo. Arnet Se basa en la topología de estrella o estrella distribuida, pero tiene una topología y protocolo propio. 6. Dispositivos de redes NIC/MAU (Tarjeta de red). "Network Interface Card" (Tarjeta de interfaz de red) o "Medium Access Unit" (Medio de unidad de acceso). Cada computadora necesita el "hardware" para transmitir y recibir información. Es el dispositivo que conecta la computadora u otro equipo de red con el medio físico. La NIC es un tipo de tarjeta de expansión de la computadora y proporciona un puerto en la parte trasera de la PC al cual se conecta el cable de la red. Hoy en día cada vez son más los equipos que disponen de interfaz de red, principalmente Ethernet, incorporadas. A veces, es necesario, además de la tarjeta de red, un transceptor. Este es un dispositivo que se conecta al medio físico y a la tarjeta, bien porque no sea posible la conexión directa (10 base 5) o porque el medio sea distinto del que utiliza la tarjeta. Hubs (Concentradores). Son equipos que permiten estructurar el cableado de las redes. La variedad de tipos y características de estos equipos es muy grande. En un principio eran solo concentradores de cableado, pero cada vez disponen de mayor número de capacidad de la red, gestión remota, etc. La tendencia es a incorporar más funciones en el concentrador. Existen concentradores para todo tipo de medios físicos. Repetidores Son equipos que actúan a nivel físico. Prolongan la longitud de la red uniendo dos segmentos y amplificando la señal, pero junto con ella amplifican también el ruido. La red sigue siendo una sola, con lo cual, siguen siendo válidas las limitaciones en cuanto al número de estaciones que pueden compartir el medio. "Bridges" (Puentes).
  • 20.
    COMPUTACIÓN E INFORMÁTICA 20 Sonequipos que unen dos redes actuando sobre los protocolos de bajo nivel, en el nivel de control de acceso al medio. Solo el tráfico de una red que va dirigido a la otra atraviesa el dispositivo. Esto permite a los administradores dividir las redes en segmentos lógicos, descargando de tráfico las interconexiones. Los bridges producen las señales, con lo cual no se transmite ruido a través de ellos. "Routers" (Encaminadores). Son equipos de interconexión de redes que actúan a nivel de los protocolos de red. Permite utilizar varios sistemas de interconexión mejorando el rendimiento de la transmisión entre redes. Su funcionamiento es más lento que los bridges pero su capacidad es mayor. Permiten, incluso, enlazar dos redes basadas en un protocolo, por medio de otra que utilice un protocolo diferente. "Gateways" Son equipos para interconectar redes con protocolos y arquitecturas completamente diferentes a todos los niveles de comunicación. La traducción de las unidades de información reduce mucho la velocidad de transmisión a través de estos equipos. Servidores Son equipos que permiten la conexión a la red de equipos periféricos tanto para la entrada como para la salida de datos. Estos dispositivos se ofrecen en la red como recursos compartidos. Así un terminal conectado a uno de estos dispositivos puede establecer sesiones contra varios ordenadores multiusuario disponibles en la red. Igualmente, cualquier sistema de la red puede imprimir en las impresoras conectadas a un servidor. Módems Son equipos que permiten a las computadoras comunicarse entre sí a través de líneas telefónicas; modulación y demodulación de señales electrónicas que pueden ser procesadas por computadoras. Los módems pueden ser externos (un dispositivo de comunicación) o interno (dispositivo de comunicación interno o tarjeta de circuitos que se inserta en una de las ranuras de expansión de la computadora).
  • 21.
    COMPUTACIÓN E INFORMÁTICA 21 Conclusión Unode los sucesos más críticos para la conexión en red lo constituye la aparición y la rápida difusión de la red de área local (LAN) como forma de normalizar las conexiones entre las máquinas que se utilizan como sistemas ofimáticos. Como su propio nombre indica, constituye una forma de interconectar una serie de equipos informáticos. A su nivel más elemental, una LAN no es más que un medio compartido (como un cable coaxial al que se conectan todas las computadoras y las impresoras) junto con una serie de reglas que rigen el acceso a dicho medio. La LAN más difundida, Ethernet, utiliza un mecanismo conocido como CSMA/CD. Esto significaquecada equipo conectado sólo puede utilizar el cablecuando ningún otro equipo lo está utilizando. Si hay algún conflicto, el equipo que está intentando establecer la conexión la anula y efectúa un nuevo intento más tarde. Ethernet transfiere datos a 10 Mbits/s, lo suficientemente rápido para hacer inapreciable la distancia entre los diversos equipos y dar la impresión de que están conectados directamente a su destino. Hay tipologías muy diversas (bus, estrella, anillo) y diferentes protocolos de acceso. A pesar de esta diversidad, todas las LAN comparten la característica de poseer un alcance limitado (normalmente abarcan un edificio) y de tener una velocidad suficiente para que la red de conexión resulte invisible para los equipos que la utilizan. Además de proporcionar un acceso compartido, las LAN modernas también proporcionan al usuario multitud de funciones avanzadas. Hay paquetes de software de gestión para controlar la configuración de los equipos en la LAN, la administración de los usuarios y el control de los recursos de la red.
  • 22.
    COMPUTACIÓN E INFORMÁTICA 22 Bibliografía http://inf.udec.cl/~yfarran/web-redes/ind-redes.htm  http://coqui.metro.inter.edu/cedu6320/mlozada/menu2.htm  "Redes de comunicación", Enciclopedia Microsoft® Encarta® 99. © 1993-1998 Microsoft Corporation.
