La informática se centra en el procesamiento automático de información mediante computadoras que utilizan el sistema binario. Los bits y bytes son unidades fundamentales para representar datos, y se organizan en múltiples escalas, desde kilobytes hasta zettabytes. La evolución del hardware y las redes ha pasado por varias generaciones, llevando al desarrollo actual de tecnologías como la inteligencia artificial y el Internet de las Cosas.

1. v0621

2. v0621
pancho@opcionweb.com

3. v0621
ALMACENAMIENTO Y PROCESAMIENTO

4. v0621

5. v0621

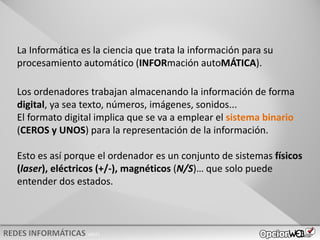

La Informática es la ciencia que trata la información para su
procesamiento automático (INFORmación autoMÁTICA).
Los ordenadores trabajan almacenando la información de forma
digital, ya sea texto, números, imágenes, sonidos...
El formato digital implica que se va a emplear el sistema binario
(CEROS y UNOS) para la representación de la información.
Esto es así porque el ordenador es un conjunto de sistemas físicos
(laser), eléctricos (+/-), magnéticos (N/S)… que solo puede
entender dos estados.

6. v0621
DIGITO BINARIO (BIT)
¿COMO SE MIDE LA INFORMACIÓN?

7. v0621

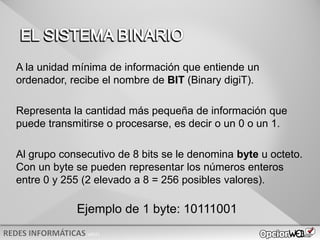

A la unidad mínima de información que entiende un
ordenador, recibe el nombre de BIT (Binary digiT).
Representa la cantidad más pequeña de información que
puede transmitirse o procesarse, es decir o un 0 o un 1.
Al grupo consecutivo de 8 bits se le denomina byte u octeto.
Con un byte se pueden representar los números enteros
entre 0 y 255 (2 elevado a 8 = 256 posibles valores).
Ejemplo de 1 byte: 10111001

8. v0621

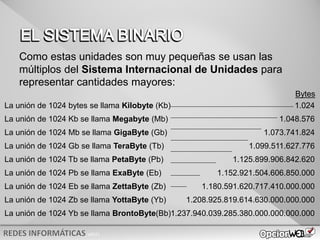

Como estas unidades son muy pequeñas se usan las
múltiplos del Sistema Internacional de Unidades para
representar cantidades mayores:
La unión de 1024 bytes se llama Kilobyte (Kb)
La unión de 1024 Kb se llama Megabyte (Mb)
La unión de 1024 Mb se llama GigaByte (Gb)
La unión de 1024 Gb se llama TeraByte (Tb)
La unión de 1024 Tb se llama PetaByte (Pb)
La unión de 1024 Pb se llama ExaByte (Eb)
La unión de 1024 Eb se llama ZettaByte (Zb)
La unión de 1024 Zb se llama YottaByte (Yb)
La unión de 1024 Yb se llama BrontoByte(Bb)
1.024
1.048.576
1.073.741.824
1.099.511.627.776
1.125.899.906.842.620
1.152.921.504.606.850.000
1.180.591.620.717.410.000.000
1.208.925.819.614.630.000.000.000
1.237.940.039.285.380.000.000.000.000
Bytes

9. v0621

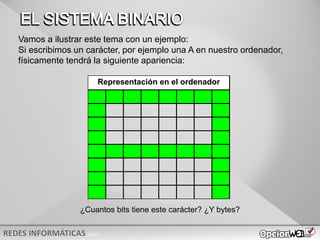

Representación en el ordenador
¿Cuantos bits tiene este carácter? ¿Y bytes?
Vamos a ilustrar este tema con un ejemplo:
Si escribimos un carácter, por ejemplo una A en nuestro ordenador,
físicamente tendrá la siguiente apariencia:

10. v0621

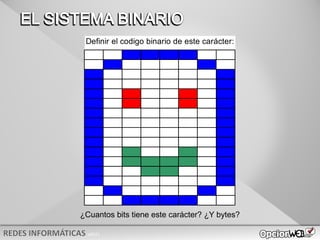

¿Cuantos bits tiene este carácter? ¿Y bytes?
Definir el codigo binario de este carácter:

11. v0621

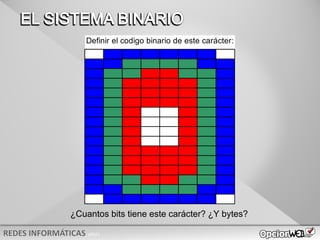

Definir el codigo binario de este carácter:
¿Cuantos bits tiene este carácter? ¿Y bytes?

12. v0621

13. v0621

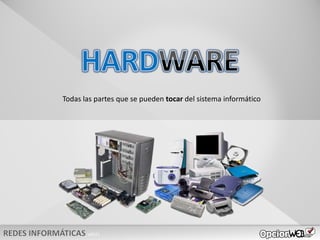

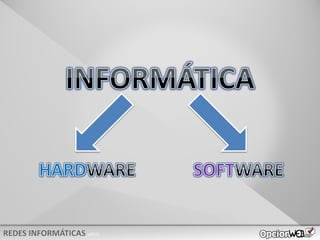

Todas las partes que se pueden tocar del sistema informático

14. v0621

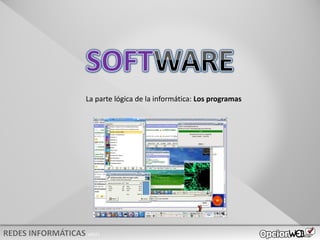

La parte lógica de la informática: Los programas

15. v0621
LAS GENERACIONES
DEL HARDWARE
• TAMAÑO DEL DISPOSITIVO
• EFICIENCIA ENERGETICA (CALOR)
• CAPACIDAD (ALMACENAMIENTO/PROCESAMIENTO)
• VELOCIDAD DE TRANSFERENCIA

16. v0621

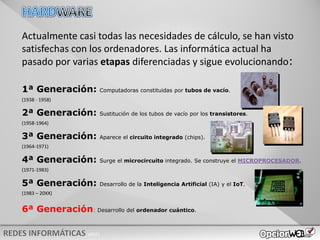

Actualmente casi todas las necesidades de cálculo, se han visto
satisfechas con los ordenadores. Las informática actual ha
pasado por varias etapas diferenciadas y sigue evolucionando:
1ª Generación: Computadoras constituidas por tubos de vacío.
(1938 - 1958)
(1958-1964)
(1964-1971)
(1971-1983)
(1983 – 20XX)
2ª Generación: Sustitución de los tubos de vacío por los transistores.
3ª Generación: Aparece el circuito integrado (chips).
4ª Generación: Surge el microcircuito integrado. Se construye el MICROPROCESADOR.
5ª Generación: Desarrollo de la Inteligencia Artificial (IA) y el IoT.
6ª Generación: Desarrollo del ordenador cuántico.

17. v0621
SEGURIDAD Y ACCESO

18. v0621

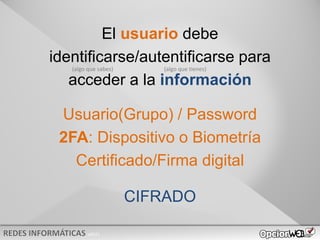

Usuario(Grupo) / Password
2FA: Dispositivo o Biometría
Certificado/Firma digital
El usuario debe
identificarse/autentificarse para
acceder a la información
CIFRADO
(algo que sabes) (algo que tienes)

19. v0621

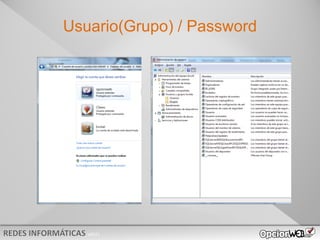

Usuario(Grupo) / Password

20. v0621

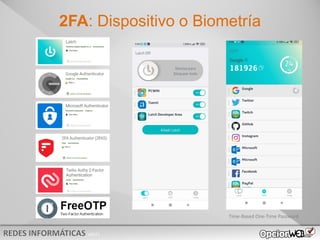

2FA: Dispositivo o Biometría
Time-Based One-Time Password

21. v0621

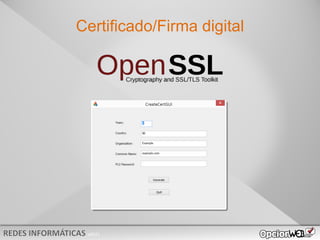

Certificado/Firma digital

22. v0621

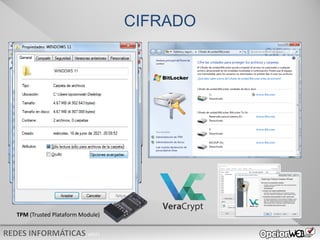

CIFRADO
TPM (Trusted Plataform Module)

23. v0621

24. v0621
¿Que permiten las redes?

25. v0621
Una red informática es un conjunto
de equipos conectados entre si con la
finalidad de comunicar y compartir
información y recursos.

26. v0621

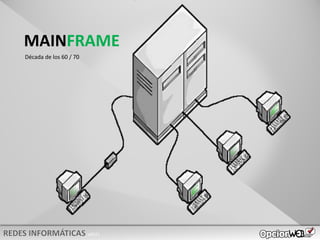

MAINFRAME
Década de los 60 / 70

27. v0621
Las redes tienen
3 niveles de componentes:
Hardware de red
Software de red
Software de Aplicaciones

28. v0621

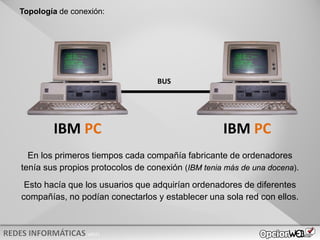

IBM PC IBM PC
En los primeros tiempos cada compañía fabricante de ordenadores
tenía sus propios protocolos de conexión (IBM tenia más de una docena).
Esto hacía que los usuarios que adquirían ordenadores de diferentes
compañías, no podían conectarlos y establecer una sola red con ellos.
BUS
Topología de conexión:

29. v0621

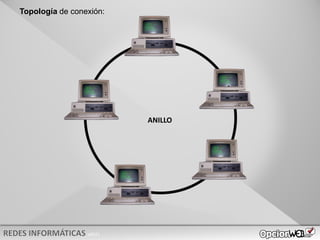

ANILLO
Topología de conexión:

30. v0621

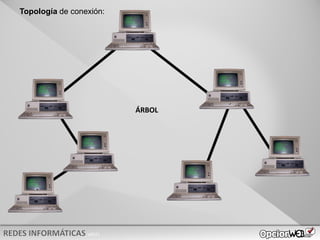

ÁRBOL
Topología de conexión:

31. v0621

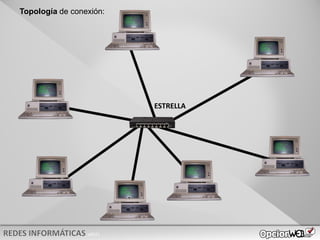

ESTRELLA
Topología de conexión:

32. v0621

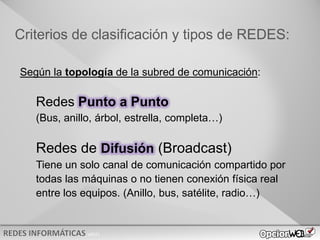

Criterios de clasificación y tipos de REDES:
Según la topología de la subred de comunicación:
Redes Punto a Punto
(Bus, anillo, árbol, estrella, completa…)
Redes de Difusión (Broadcast)
Tiene un solo canal de comunicación compartido por
todas las máquinas o no tienen conexión física real
entre los equipos. (Anillo, bus, satélite, radio…)

33. v0621

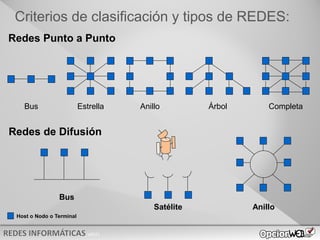

Criterios de clasificación y tipos de REDES:
Host o Nodo o Terminal
Estrella Anillo Árbol Completa
Redes Punto a Punto
Redes de Difusión
Bus
Bus
Anillo
Satélite

34. v0621

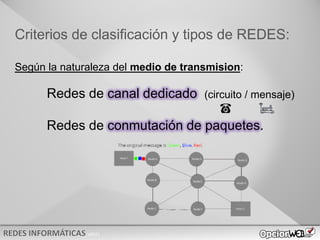

Criterios de clasificación y tipos de REDES:
Según la naturaleza del medio de transmision:
Redes de canal dedicado (circuito / mensaje)
Redes de conmutación de paquetes.

35. v0621

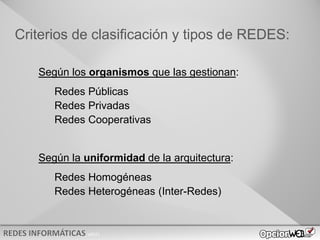

Según los organismos que las gestionan:
Redes Públicas
Redes Privadas
Redes Cooperativas
Según la uniformidad de la arquitectura:
Redes Homogéneas
Redes Heterogéneas (Inter-Redes)
Criterios de clasificación y tipos de REDES:

36. v0621

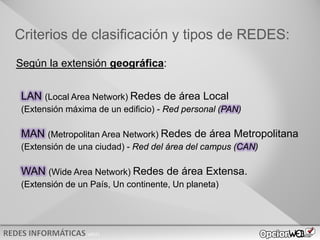

Criterios de clasificación y tipos de REDES:
Según la extensión geográfica:
LAN (Local Area Network) Redes de área Local
(Extensión máxima de un edificio) - Red personal (PAN)
MAN (Metropolitan Area Network) Redes de área Metropolitana
(Extensión de una ciudad) - Red del área del campus (CAN)
WAN (Wide Area Network) Redes de área Extensa.
(Extensión de un País, Un continente, Un planeta)

37. v0621

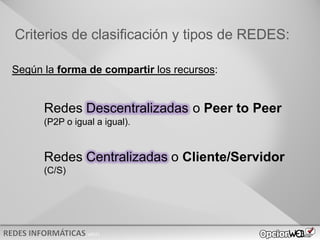

Criterios de clasificación y tipos de REDES:
Según la forma de compartir los recursos:
Redes Descentralizadas o Peer to Peer
(P2P o igual a igual).
Redes Centralizadas o Cliente/Servidor
(C/S)

38. v0621

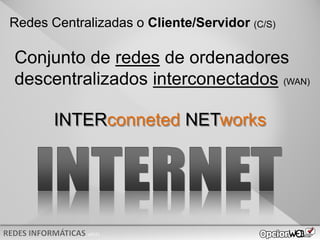

Conjunto de redes de ordenadores
descentralizados interconectados (WAN)
INTERconneted NETworks
Redes Centralizadas o Cliente/Servidor (C/S)

39. v0621

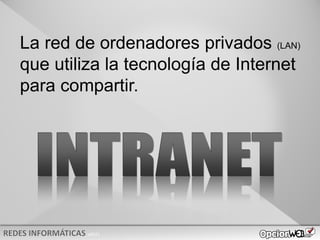

La red de ordenadores privados (LAN)
que utiliza la tecnología de Internet
para compartir.

40. v0621
La red de ordenadores privados que
utiliza la tecnología de Internet para
compartir con ordenadores externos.

41. v0621

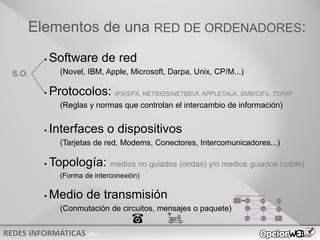

Elementos de una RED DE ORDENADORES:
• Software de red
(Novel, IBM, Apple, Microsoft, Darpa, Unix, CP/M...)
• Protocolos: IPX/SPX, NETBIOS/NETBEUI, APPLETALK, SMB/CIFs, TCP/IP
(Reglas y normas que controlan el intercambio de información)
• Interfaces o dispositivos
(Tarjetas de red, Modems, Conectores, Intercomunicadores...)
• Topología: medios no guiados (ondas) y/o medios guiados (cable)
(Forma de interconexión)
• Medio de transmisión
(Conmutación de circuitos, mensajes o paquete)
S.O.

42. v0621

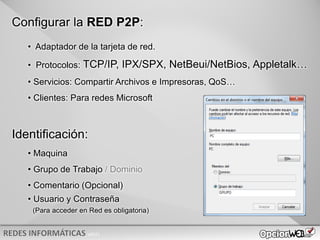

Configurar la RED P2P:
• Adaptador de la tarjeta de red.
• Protocolos: TCP/IP, IPX/SPX, NetBeui/NetBios, Appletalk…
• Servicios: Compartir Archivos e Impresoras, QoS…
• Clientes: Para redes Microsoft
Identificación:
• Maquina
• Grupo de Trabajo / Dominio
• Comentario (Opcional)
• Usuario y Contraseña
(Para acceder en Red es obligatoria)

43. v0621
Configurar la RED P2P:

44. v0621
FISICA
ENLACE
RED
TRANSPORTE
SESION
PRESENTACION
APLICACION
FISICA
ENLACE
RED
TRANSPORTE
SESION
PRESENTACION
APLICACION
FISICA
ENLACE
RED
FISICA
ENLACE
RED

45. v0621

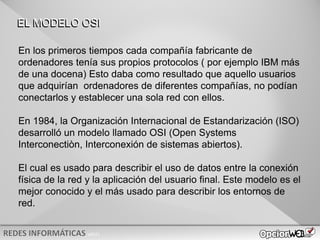

EL MODELO OSI
En los primeros tiempos cada compañía fabricante de
ordenadores tenía sus propios protocolos ( por ejemplo IBM más
de una docena) Esto daba como resultado que aquello usuarios
que adquirían ordenadores de diferentes compañías, no podían
conectarlos y establecer una sola red con ellos.
En 1984, la Organización Internacional de Estandarización (ISO)
desarrolló un modelo llamado OSI (Open Systems
Interconectiòn, Interconexión de sistemas abiertos).
El cual es usado para describir el uso de datos entre la conexión
física de la red y la aplicación del usuario final. Este modelo es el
mejor conocido y el más usado para describir los entornos de
red.

46. v0621

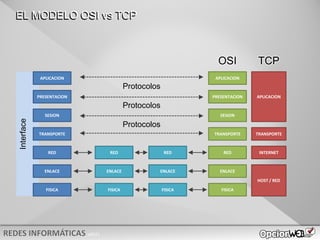

Interface
EL MODELO OSI vs TCP
FISICA
ENLACE
RED
TRANSPORTE
SESION
PRESENTACION
APLICACION
FISICA
ENLACE
RED
TRANSPORTE
SESION
PRESENTACION
APLICACION
FISICA
ENLACE
RED
FISICA
ENLACE
RED
HOST / RED
INTERNET
TRANSPORTE
APLICACION
OSI TCP
Protocolos
Protocolos
Protocolos

47. v0621

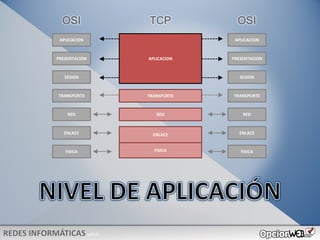

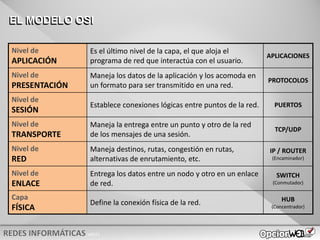

Nivel de
APLICACIÓN
Es el último nivel de la capa, el que aloja el
programa de red que interactúa con el usuario.
APLICACIONES
Nivel de
PRESENTACIÓN
Maneja los datos de la aplicación y los acomoda en
un formato para ser transmitido en una red.
PROTOCOLOS
Nivel de
SESIÓN
Establece conexiones lógicas entre puntos de la red. PUERTOS
Nivel de
TRANSPORTE
Maneja la entrega entre un punto y otro de la red
de los mensajes de una sesión.
TCP/UDP
Nivel de
RED
Maneja destinos, rutas, congestión en rutas,
alternativas de enrutamiento, etc.
IP / ROUTER
(Encaminador)
Nivel de
ENLACE
Entrega los datos entre un nodo y otro en un enlace
de red.
SWITCH
(Conmutador)
Capa
FÍSICA
Define la conexión física de la red. HUB
(Concentrador)
EL MODELO OSI

48. v0621

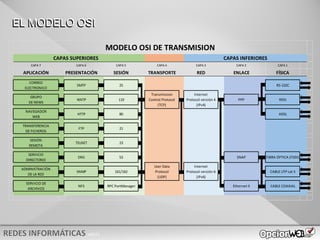

EL MODELO OSI
CAPA 7 CAPA 6 CAPA 5 CAPA 4 CAPA 3 CAPA 2 CAPA 1
APLICACIÓN PRESENTACIÓN SESIÓN TRANSPORTE RED ENLACE FÍSICA
CORREO
ELECTRONICO
SMTP 25 RS-232C
GRUPO
DE NEWS
NNTP 119 PPP RDSI
NAVEGADOR
WEB
HTTP 80 ADSL
TRANSFERENCIA
DE FICHEROS
FTP 21
SESIÓN
REMOTA
TELNET 23
SERVICIO
DIRECTORIO
DNS 53 SNAP FIBRA ÓPTICA (FDDI)
ADMINISTRACIÓN
DE LA RED
SNMP 161/162 CABLE UTP cat 5
SERVICIO DE
ARCHIVOS
NFS RPC PortManager Ethernet II CABLE COAXIAL
MODELO OSI DE TRANSMISION
CAPAS SUPERIORES CAPAS INFERIORES

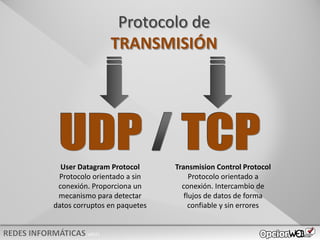

Transmission
Control Protocol
(TCP)
User Data
Protocol
(UDP)
Internet
Protocol versión 4
(IPv4)
Internet
Protocol versión 6
(IPv6)

49. v0621

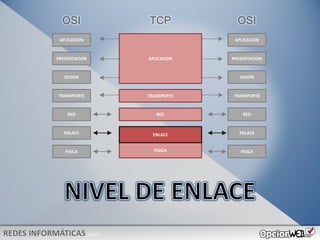

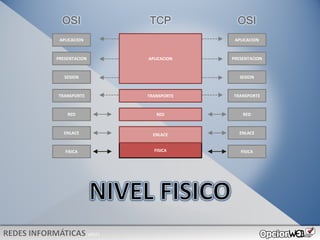

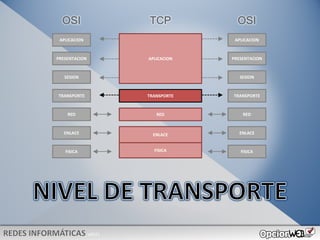

FISICA
ENLACE
RED
TRANSPORTE
SESION
PRESENTACION
APLICACION
FISICA
ENLACE
RED
TRANSPORTE
SESION
PRESENTACION
APLICACION
FISICA
RED
TRANSPORTE
APLICACION
ENLACE
OSI TCP OSI

50. v0621

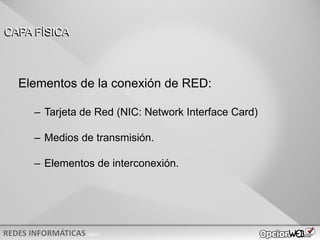

CAPA FÍSICA
Elementos de la conexión de RED:
– Tarjeta de Red (NIC: Network Interface Card)
– Medios de transmisión.
– Elementos de interconexión.

51. v0621

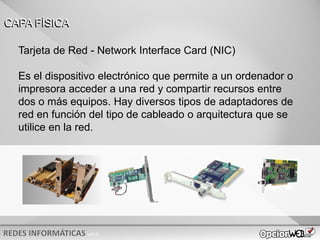

Tarjeta de Red - Network Interface Card (NIC)
Es el dispositivo electrónico que permite a un ordenador o
impresora acceder a una red y compartir recursos entre
dos o más equipos. Hay diversos tipos de adaptadores de
red en función del tipo de cableado o arquitectura que se
utilice en la red.
CAPA FÍSICA

52. v0621

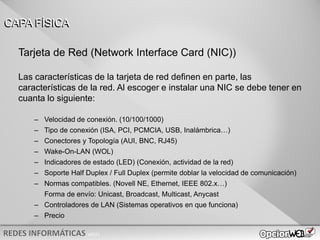

Tarjeta de Red (Network Interface Card (NIC))
Las características de la tarjeta de red definen en parte, las
características de la red. Al escoger e instalar una NIC se debe tener en
cuanta lo siguiente:
– Velocidad de conexión. (10/100/1000)
– Tipo de conexión (ISA, PCI, PCMCIA, USB, Inalámbrica…)
– Conectores y Topología (AUI, BNC, RJ45)
– Wake-On-LAN (WOL)
– Indicadores de estado (LED) (Conexión, actividad de la red)
– Soporte Half Duplex / Full Duplex (permite doblar la velocidad de comunicación)
– Normas compatibles. (Novell NE, Ethernet, IEEE 802.x…)
Forma de envío: Unicast, Broadcast, Multicast, Anycast
– Controladores de LAN (Sistemas operativos en que funciona)
– Precio
CAPA FÍSICA

53. v0621
Tarjeta de Red (Network Interface Card (NIC))
El controlador de la tarjeta de red debe indicarle al sistema
operativo las opciones de configuración de:
Dirección Base de I/O,
Dirección de Interrupción ( IRQ)
Dirección de Acceso a Memoria (DMA)
De esta forma se controla la comunicación Hardware de la
tarjeta de red.
CAPA FÍSICA

54. v0621

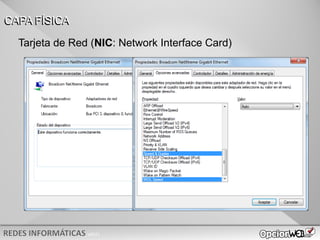

Tarjeta de Red (NIC: Network Interface Card)
CAPA FÍSICA

55. v0621

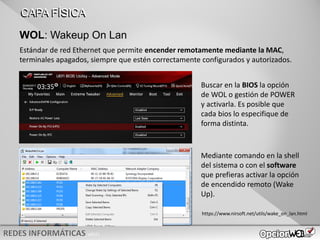

WOL: Wakeup On Lan
CAPA FÍSICA
Estándar de red Ethernet que permite encender remotamente mediante la MAC,
terminales apagados, siempre que estén correctamente configurados y autorizados.
Buscar en la BIOS la opción
de WOL o gestión de POWER
y activarla. Es posible que
cada bios lo especifique de
forma distinta.
Mediante comando en la shell
del sistema o con el software
que prefieras activar la opción
de encendido remoto (Wake
Up).
https://www.nirsoft.net/utils/wake_on_lan.html

56. v0621

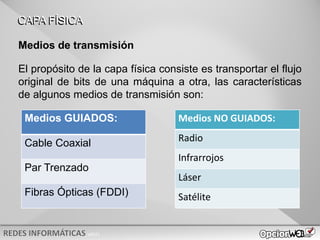

El propósito de la capa física consiste es transportar el flujo
original de bits de una máquina a otra, las características
de algunos medios de transmisión son:
CAPA FÍSICA
Medios de transmisión
Medios GUIADOS:
Cable Coaxial
Par Trenzado
Fibras Ópticas (FDDI)
Medios NO GUIADOS:
Radio
Infrarrojos
Láser
Satélite

57. v0621

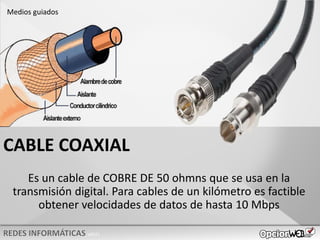

Es un cable de COBRE DE 50 ohmns que se usa en la
transmisión digital. Para cables de un kilómetro es factible
obtener velocidades de datos de hasta 10 Mbps
Medios guiados
CABLE COAXIAL

58. v0621
CABLE COAXIAL DE BANDA BASE
(COAXIAL GRUESO)
Es un cable de 50 ohmns que se usa en la
transmisión digital. Tiene un diámetro de 0,4 pulgadas de diámetro.
El cable coaxial produce una buena combinación de una gran ancho de
banda y una excelente inmunidad al ruido.
CAPA FÍSICA
Medios de transmisión
El ancho de banda que se usa depende de la
longitud del cable. Para cables de un
kilómetro por ejemplo es factible obtener
velocidades de datos de hasta 10 Mbps (si la
longitud es menor la velocidad es más alta).
Los cables coaxiales se emplean
frecuentemente en la LAN y para
transmisiones de larga distancia del sistema
telefónico.

59. v0621

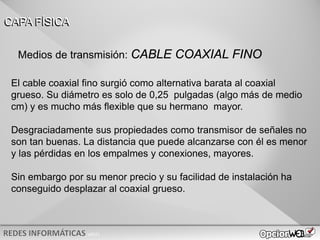

El cable coaxial fino surgió como alternativa barata al coaxial
grueso. Su diámetro es solo de 0,25 pulgadas (algo más de medio
cm) y es mucho más flexible que su hermano mayor.
Desgraciadamente sus propiedades como transmisor de señales no
son tan buenas. La distancia que puede alcanzarse con él es menor
y las pérdidas en los empalmes y conexiones, mayores.
Sin embargo por su menor precio y su facilidad de instalación ha
conseguido desplazar al coaxial grueso.
CAPA FÍSICA
Medios de transmisión: CABLE COAXIAL FINO

60. v0621

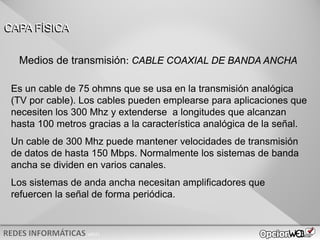

Es un cable de 75 ohmns que se usa en la transmisión analógica
(TV por cable). Los cables pueden emplearse para aplicaciones que
necesiten los 300 Mhz y extenderse a longitudes que alcanzan
hasta 100 metros gracias a la característica analógica de la señal.
Un cable de 300 Mhz puede mantener velocidades de transmisión
de datos de hasta 150 Mbps. Normalmente los sistemas de banda
ancha se dividen en varios canales.
Los sistemas de anda ancha necesitan amplificadores que
refuercen la señal de forma periódica.
CAPA FÍSICA
Medios de transmisión: CABLE COAXIAL DE BANDA ANCHA

61. v0621
PAR TRENZADO
Cable de 8 hilos trenzado por pares UTP, FTP, STP,
Categoría 5, 5e, 6… PoE. recubierto con protector PVC.
Medios guiados

62. v0621

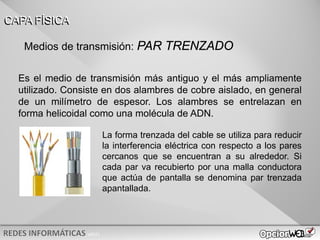

Es el medio de transmisión más antiguo y el más ampliamente
utilizado. Consiste en dos alambres de cobre aislado, en general
de un milímetro de espesor. Los alambres se entrelazan en
forma helicoidal como una molécula de ADN.
CAPA FÍSICA
Medios de transmisión: PAR TRENZADO
La forma trenzada del cable se utiliza para reducir
la interferencia eléctrica con respecto a los pares
cercanos que se encuentran a su alrededor. Si
cada par va recubierto por una malla conductora
que actúa de pantalla se denomina par trenzada
apantallada.

63. v0621

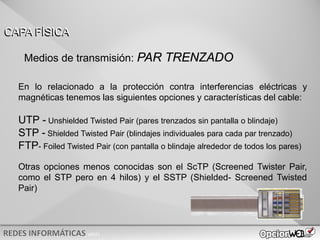

En lo relacionado a la protección contra interferencias eléctricas y
magnéticas tenemos las siguientes opciones y características del cable:
UTP - Unshielded Twisted Pair (pares trenzados sin pantalla o blindaje)
STP - Shielded Twisted Pair (blindajes individuales para cada par trenzado)
FTP- Foiled Twisted Pair (con pantalla o blindaje alrededor de todos los pares)
Otras opciones menos conocidas son el ScTP (Screened Twister Pair,
como el STP pero en 4 hilos) y el SSTP (Shielded- Screened Twisted
Pair)
CAPA FÍSICA
Medios de transmisión: PAR TRENZADO

64. v0621

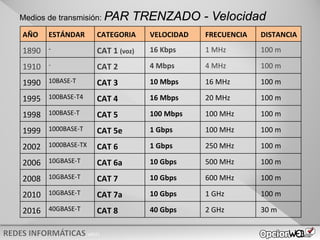

Medios de transmisión: PAR TRENZADO - Velocidad
AÑO ESTÁNDAR CATEGORIA VELOCIDAD FRECUENCIA DISTANCIA
1890 - CAT 1 (voz) 16 Kbps 1 MHz 100 m
1910 - CAT 2 4 Mbps 4 MHz 100 m
1990 10BASE-T CAT 3 10 Mbps 16 MHz 100 m
1995 100BASE-T4 CAT 4 16 Mbps 20 MHz 100 m
1998 100BASE-T CAT 5 100 Mbps 100 MHz 100 m
1999 1000BASE-T CAT 5e 1 Gbps 100 MHz 100 m
2002 1000BASE-TX CAT 6 1 Gbps 250 MHz 100 m
2006 10GBASE-T CAT 6a 10 Gbps 500 MHz 100 m
2008 10GBASE-T CAT 7 10 Gbps 600 MHz 100 m
2010 10GBASE-T CAT 7a 10 Gbps 1 GHz 100 m
2016 40GBASE-T CAT 8 40 Gbps 2 GHz 30 m

65. v0621

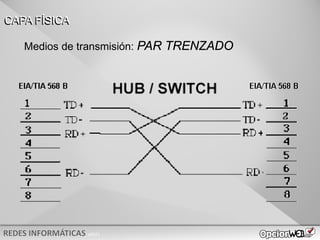

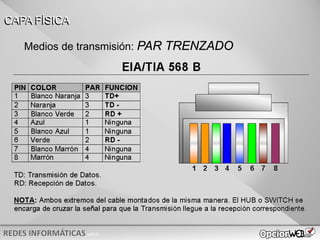

Conectores:
RJ45 (Registered Jack-45)
Esquema de conexión de los pares del cable y conector según la norma
europea ISO/IEC 11801 y la americana EIA/TIA 568B (AT&T 258A) y
para el par cruzado según la norma EIA/TIA 568A
CAPA FÍSICA
EIA Electronic Industries Alliance.
TIA Telecommunications Industry Association
AT&T American Telephone and Telegraph
ISO International Standards Organization
IEC International Electrotechnical Commission
Medios de transmisión: PAR TRENZADO

66. v0621
CAPA FÍSICA
Medios de transmisión: PAR TRENZADO

67. v0621
CAPA FÍSICA
Medios de transmisión: PAR TRENZADO

68. v0621

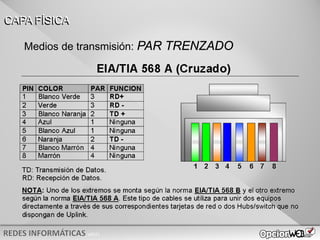

CAPA FÍSICA
Medios de transmisión: PAR TRENZADO

69. v0621
CAPA FÍSICA
Medios de transmisión: PAR TRENZADO

70. v0621

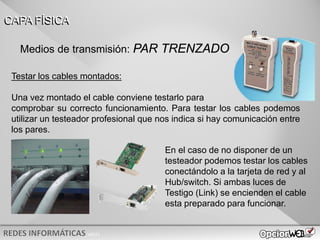

Testar los cables montados:
Una vez montado el cable conviene testarlo para
comprobar su correcto funcionamiento. Para testar los cables podemos
utilizar un testeador profesional que nos indica si hay comunicación entre
los pares.
CAPA FÍSICA
En el caso de no disponer de un
testeador podemos testar los cables
conectándolo a la tarjeta de red y al
Hub/switch. Si ambas luces de
Testigo (Link) se encienden el cable
esta preparado para funcionar.
Medios de transmisión: PAR TRENZADO

71. v0621

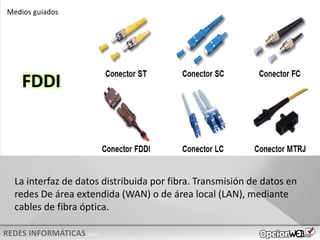

FDDI
La interfaz de datos distribuida por fibra. Transmisión de datos en
redes De área extendida (WAN) o de área local (LAN), mediante
cables de fibra óptica.
Medios guiados

72. v0621

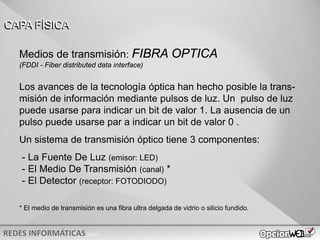

Los avances de la tecnología óptica han hecho posible la trans-
misión de información mediante pulsos de luz. Un pulso de luz
puede usarse para indicar un bit de valor 1. La ausencia de un
pulso puede usarse par a indicar un bit de valor 0 .
Un sistema de transmisión óptico tiene 3 componentes:
- La Fuente De Luz (emisor: LED)
- El Medio De Transmisión (canal) *
- El Detector (receptor: FOTODIODO)
* El medio de transmisión es una fibra ultra delgada de vidrio o silicio fundido.
CAPA FÍSICA
Medios de transmisión: FIBRA OPTICA
(FDDI - Fiber distributed data interface)

73. v0621

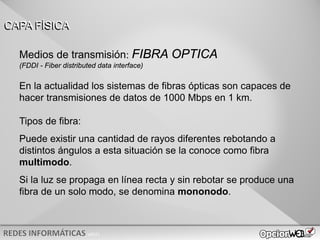

En la actualidad los sistemas de fibras ópticas son capaces de
hacer transmisiones de datos de 1000 Mbps en 1 km.
Tipos de fibra:
Puede existir una cantidad de rayos diferentes rebotando a
distintos ángulos a esta situación se la conoce como fibra
multimodo.
Si la luz se propaga en línea recta y sin rebotar se produce una
fibra de un solo modo, se denomina mononodo.
CAPA FÍSICA
Medios de transmisión: FIBRA OPTICA
(FDDI - Fiber distributed data interface)

74. v0621

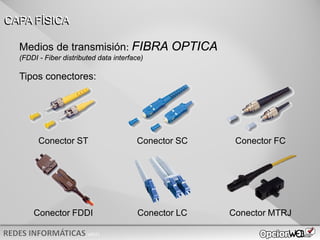

Tipos conectores:
CAPA FÍSICA
Conector FC
Conector SC
Conector ST
Conector LC Conector MTRJ
Conector FDDI
Medios de transmisión: FIBRA OPTICA
(FDDI - Fiber distributed data interface)

75. v0621
A veces es necesario utilizar el aire como medio de transporte.
La transmisión de datos por rayos infrarrojos, láser,
microondas o radio, no necesita ningún medio físico para la
transmisión.
Una aplicación común de la comunicación por infrarrojos es el
caso de comunicación de una LAN entre edificios, lo cual
soluciona los problemas de trazado de cable en las calles o
excavaciones que a veces puede resultar ilegal. Por otra parta
la niebla o lluvia puede ocasionar interferencias en la
comunicación.
CAPA FÍSICA
Medios de transmisión: RADIO, INFRAROJOS, LÁSER

76. v0621

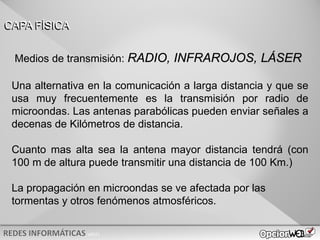

Una alternativa en la comunicación a larga distancia y que se
usa muy frecuentemente es la transmisión por radio de
microondas. Las antenas parabólicas pueden enviar señales a
decenas de Kilómetros de distancia.
Cuanto mas alta sea la antena mayor distancia tendrá (con
100 m de altura puede transmitir una distancia de 100 Km.)
La propagación en microondas se ve afectada por las
tormentas y otros fenómenos atmosféricos.
CAPA FÍSICA
Medios de transmisión: RADIO, INFRAROJOS, LÁSER

77. v0621

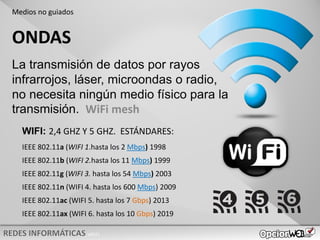

ONDAS
La transmisión de datos por rayos
infrarrojos, láser, microondas o radio,
no necesita ningún medio físico para la
transmisión. WiFi mesh
WIFI: 2,4 GHZ Y 5 GHZ. ESTÁNDARES:
IEEE 802.11a (WIFI 1.hasta los 2 Mbps) 1998
IEEE 802.11b (WIFI 2.hasta los 11 Mbps) 1999
IEEE 802.11g (WIFI 3. hasta los 54 Mbps) 2003
IEEE 802.11n (WIFI 4. hasta los 600 Mbps) 2009
IEEE 802.11ac (WIFI 5. hasta los 7 Gbps) 2013
IEEE 802.11ax (WIFI 6. hasta los 10 Gbps) 2019
Medios no guiados

78. v0621

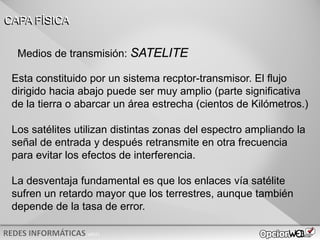

Esta constituido por un sistema recptor-transmisor. El flujo
dirigido hacia abajo puede ser muy amplio (parte significativa
de la tierra o abarcar un área estrecha (cientos de Kilómetros.)
Los satélites utilizan distintas zonas del espectro ampliando la
señal de entrada y después retransmite en otra frecuencia
para evitar los efectos de interferencia.
La desventaja fundamental es que los enlaces vía satélite
sufren un retardo mayor que los terrestres, aunque también
depende de la tasa de error.
CAPA FÍSICA
Medios de transmisión: SATELITE

79. v0621

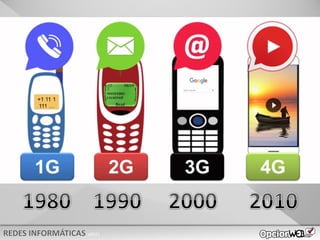

80. v0621

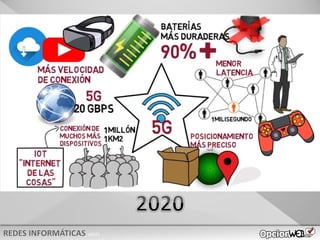

81. v0621

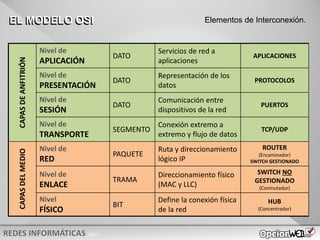

CAPAS
DE
ANFITRIÓN
Nivel de
APLICACIÓN
DATO
Servicios de red a
aplicaciones
APLICACIONES
Nivel de
PRESENTACIÓN
DATO
Representación de los
datos
PROTOCOLOS
Nivel de
SESIÓN
DATO
Comunicación entre
dispositivos de la red
PUERTOS
Nivel de
TRANSPORTE
SEGMENTO
Conexión extremo a
extremo y flujo de datos
TCP/UDP
CAPAS
DEL
MEDIO
Nivel de
RED
PAQUETE
Ruta y direccionamiento
lógico IP
ROUTER
(Encaminador)
SWITCH GESTIONADO
Nivel de
ENLACE
TRAMA
Direccionamiento físico
(MAC y LLC)
SWITCH NO
GESTIONADO
(Conmutador)
Nivel
FÍSICO
BIT
Define la conexión física
de la red
HUB
(Concentrador)
EL MODELO OSI Elementos de Interconexión.

82. v0621

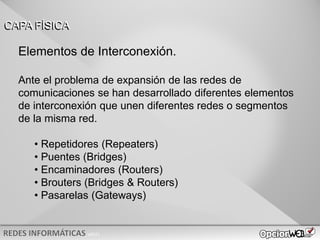

Elementos de Interconexión.
Ante el problema de expansión de las redes de
comunicaciones se han desarrollado diferentes elementos
de interconexión que unen diferentes redes o segmentos
de la misma red.
• Repetidores (Repeaters)
• Puentes (Bridges)
• Encaminadores (Routers)
• Brouters (Bridges & Routers)
• Pasarelas (Gateways)
CAPA FÍSICA

83. v0621

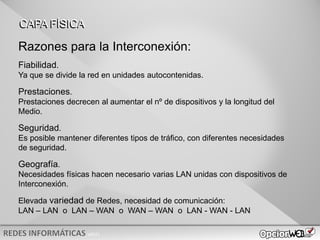

Razones para la Interconexión:
Fiabilidad.
Ya que se divide la red en unidades autocontenidas.
Prestaciones.
Prestaciones decrecen al aumentar el nº de dispositivos y la longitud del
Medio.
Seguridad.
Es posible mantener diferentes tipos de tráfico, con diferentes necesidades
de seguridad.
Geografía.
Necesidades físicas hacen necesario varias LAN unidas con dispositivos de
Interconexión.
Elevada variedad de Redes, necesidad de comunicación:
LAN – LAN o LAN – WAN o WAN – WAN o LAN - WAN - LAN
CAPA FÍSICA

84. v0621

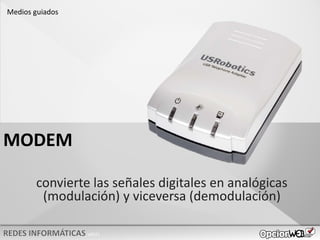

convierte las señales digitales en analógicas
(modulación) y viceversa (demodulación)
MODEM
Medios guiados

85. v0621

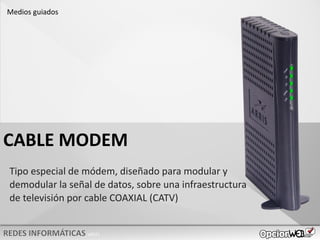

Tipo especial de módem, diseñado para modular y
demodular la señal de datos, sobre una infraestructura
de televisión por cable COAXIAL (CATV)
CABLE MODEM
Medios guiados

86. v0621

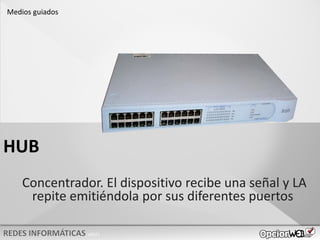

HUB
Medios guiados
HUB
Concentrador. El dispositivo recibe una señal y LA
repite emitiéndola por sus diferentes puertos

87. v0621
Canal de comunicación.
Repetidores (Repeaters)
Los repetidores realizan la interconexión a nivel físico, unen segmentos no
redes. Amplifican y regeneran la señal, compensando la atenuación y
distorsión del medio físico. Transparentes al subnivel MAC y superiores.
Características:
Permiten incrementar la longitud de la red.
Operan con cualquier protocolo al trabajar solo con señales físicas.
El retardo es mínimo, ya que no procesan tramas.
Bajo coste debido a su simplicidad.
No aíslan tráfico.
Se utiliza tanto en Redes de Área Local como en WAN.
Problema: Sobrecargan la red
Los HUBS son repetidores multipuerto.
CAPA FÍSICA

88. v0621

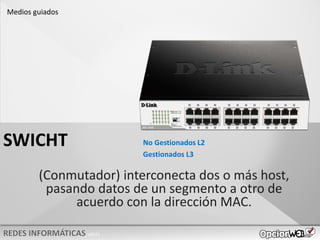

(Conmutador) interconecta dos o más host,
pasando datos de un segmento a otro de
acuerdo con la dirección MAC.
SWICHT
Medios guiados
No Gestionados L2
Gestionados L3

89. v0621

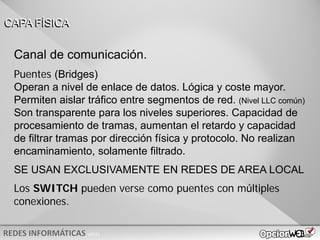

Canal de comunicación.
Puentes (Bridges)
Operan a nivel de enlace de datos. Lógica y coste mayor.
Permiten aislar tráfico entre segmentos de red. (Nivel LLC común)
Son transparente para los niveles superiores. Capacidad de
procesamiento de tramas, aumentan el retardo y capacidad
de filtrar tramas por dirección física y protocolo. No realizan
encaminamiento, solamente filtrado.
SE USAN EXCLUSIVAMENTE EN REDES DE AREA LOCAL
Los SWITCH pueden verse como puentes con múltiples
conexiones.
CAPA FÍSICA

90. v0621

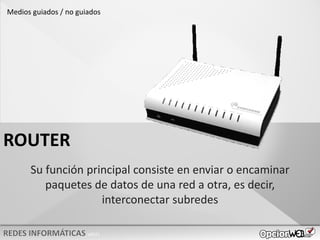

Su función principal consiste en enviar o encaminar
paquetes de datos de una red a otra, es decir,
interconectar subredes
ROUTER
Medios guiados / no guiados

91. v0621

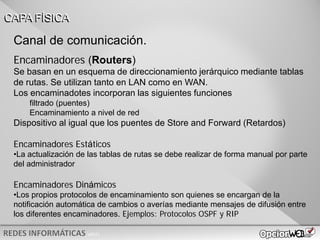

Canal de comunicación.
Encaminadores (Routers)
Se basan en un esquema de direccionamiento jerárquico mediante tablas
de rutas. Se utilizan tanto en LAN como en WAN.
Los encaminadotes incorporan las siguientes funciones
filtrado (puentes)
Encaminamiento a nivel de red
Dispositivo al igual que los puentes de Store and Forward (Retardos)
Encaminadores Estáticos
•La actualización de las tablas de rutas se debe realizar de forma manual por parte
del administrador
Encaminadores Dinámicos
•Los propios protocolos de encaminamiento son quienes se encargan de la
notificación automática de cambios o averías mediante mensajes de difusión entre
los diferentes encaminadores. Ejemplos: Protocolos OSPF y RIP
CAPA FÍSICA

92. v0621

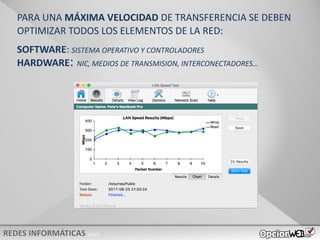

PARA UNA MÁXIMA VELOCIDAD DE TRANSFERENCIA SE DEBEN
OPTIMIZAR TODOS LOS ELEMENTOS DE LA RED:
SOFTWARE: SISTEMA OPERATIVO Y CONTROLADORES
HARDWARE: NIC, MEDIOS DE TRANSMISION, INTERCONECTADORES…

93. v0621

94. v0621
FISICA
ENLACE
RED
TRANSPORTE
SESION
PRESENTACION
APLICACION
FISICA
ENLACE
RED
TRANSPORTE
SESION
PRESENTACION
APLICACION
FISICA
RED
TRANSPORTE
APLICACION
ENLACE
OSI TCP OSI

95. v0621

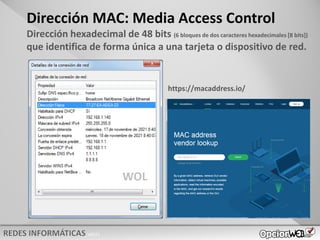

Dirección MAC: Media Access Control
Dirección hexadecimal de 48 bits (6 bloques de dos caracteres hexadecimales [8 bits])
que identifica de forma única a una tarjeta o dispositivo de red.
https://macaddress.io/
WOL

96. v0621
FISICA
ENLACE
RED
TRANSPORTE
SESION
PRESENTACION
APLICACION
FISICA
ENLACE
RED
TRANSPORTE
SESION
PRESENTACION
APLICACION
RED
TRANSPORTE
APLICACION
FISICA
ENLACE
OSI TCP OSI

97. v0621

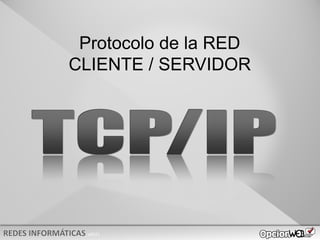

Protocolo de la RED
CLIENTE / SERVIDOR

98. v0621

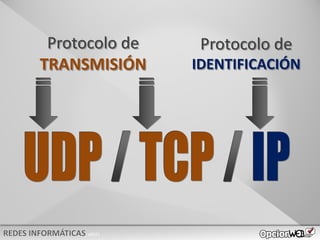

Protocolo de
TRANSMISIÓN
Protocolo de
IDENTIFICACIÓN

99. v0621

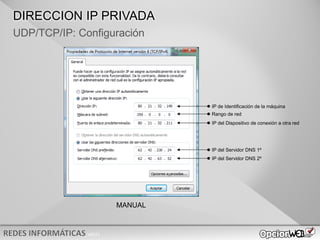

MANUAL
IP de Identificación de la máquina
Rango de red
IP del Dispositivo de conexión a otra red
IP del Servidor DNS 1º
IP del Servidor DNS 2º
UDP/TCP/IP: Configuración
DIRECCION IP PRIVADA

100. v0621

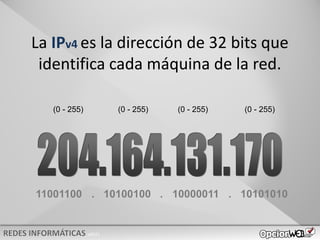

La IPv4 es la dirección de 32 bits que
identifica cada máquina de la red.
(0 - 255) (0 - 255) (0 - 255)
(0 - 255)
11001100 . 10100100 . 10000011 . 10101010

101. v0621

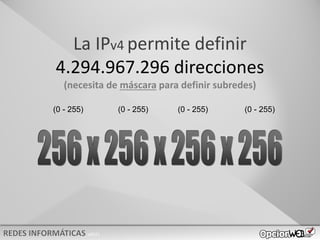

La IPv4 permite definir
4.294.967.296 direcciones
(necesita de máscara para definir subredes)
(0 - 255) (0 - 255) (0 - 255)
(0 - 255)

102. v0621
El 3 de Febrero de 2011 se han agotado las direcciones
IPv4 en el registro central de IANA.
El 25 de noviembre de 2019 RIPE realizó su ultima
asignación /22 de direcciones IPv4.

103. v0621

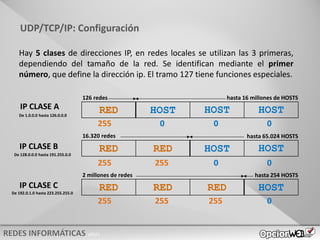

UDP/TCP/IP: Configuración
Hay 5 clases de direcciones IP, en redes locales se utilizan las 3 primeras,
dependiendo del tamaño de la red. Se identifican mediante el primer
número, que define la dirección ip. El tramo 127 tiene funciones especiales.
RED HOST HOST HOST
RED RED HOST HOST
RED RED RED HOST
IP CLASE A
IP CLASE B
IP CLASE C
255 0 0 0
255 255 0 0
255 255 255 0
hasta 16 millones de HOSTS
hasta 65.024 HOSTS
hasta 254 HOSTS
126 redes
16.320 redes
2 millones de redes
De 1.0.0.0 hasta 126.0.0.0
De 128.0.0.0 hasta 191.255.0.0
De 192.0.1.0 hasta 223.255.255.0

104. v0621

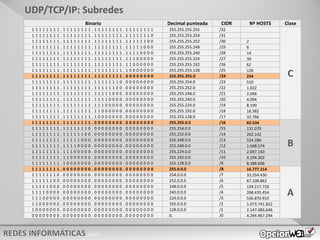

UDP/TCP/IP: Subredes
Binario Decimal punteada CIDR Nº HOSTS Clase
1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 1 1 255.255.255.255 /32
C
1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 1 0 255.255.255.254 /31
1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 0 0 255.255.255.252 /30 2
1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 1 1 . 1 1 1 1 1 0 0 0 255.255.255.248 /29 6
1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 1 1 . 1 1 1 1 0 0 0 0 255.255.255.240 /28 14
1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 1 1 . 1 1 1 0 0 0 0 0 255.255.255.224 /27 30
1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 1 1 . 1 1 0 0 0 0 0 0 255.255.255.192 /26 62
1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 1 1 . 1 0 0 0 0 0 0 0 255.255.255.128 /25 126
1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 1 1 . 0 0 0 0 0 0 0 0 255.255.255.0 /24 254
1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 1 0 . 0 0 0 0 0 0 0 0 255.255.254.0 /23 510
1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 0 0 . 0 0 0 0 0 0 0 0 255.255.252.0 /22 1.022
1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 1 1 . 1 1 1 1 1 0 0 0 . 0 0 0 0 0 0 0 0 255.255.248.0 /21 2.046
1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 1 1 . 1 1 1 1 0 0 0 0 . 0 0 0 0 0 0 0 0 255.255.240.0 /20 4.094
1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 1 1 . 1 1 1 0 0 0 0 0 . 0 0 0 0 0 0 0 0 255.255.224.0 /19 8.190
1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 1 1 . 1 1 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 255.255.192.0 /18 16.382
1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 1 1 . 1 0 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 255.255.128.0 /17 32.766
1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 1 1 . 0 0 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 255.255.0.0 /16 65.534
B
1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 1 0 . 0 0 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 255.254.0.0 /15 131.070
1 1 1 1 1 1 1 1 . 1 1 1 1 1 1 0 0 . 0 0 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 255.252.0.0 /14 262.142
1 1 1 1 1 1 1 1 . 1 1 1 1 1 0 0 0 . 0 0 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 255.248.0.0 /13 524.286
1 1 1 1 1 1 1 1 . 1 1 1 1 0 0 0 0 . 0 0 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 255.240.0.0 /12 1.048.574
1 1 1 1 1 1 1 1 . 1 1 1 0 0 0 0 0 . 0 0 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 255.224.0.0 /11 2.097.150
1 1 1 1 1 1 1 1 . 1 1 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 255.192.0.0 /10 4.194.302
1 1 1 1 1 1 1 1 . 1 0 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 255.128.0.0 /9 8.388.606
1 1 1 1 1 1 1 1 . 0 0 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 255.0.0.0 /8 16.777.214
A
1 1 1 1 1 1 1 0 . 0 0 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 254.0.0.0 /7 33.554.430
1 1 1 1 1 1 0 0 . 0 0 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 252.0.0.0 /6 67.108.862
1 1 1 1 1 0 0 0 . 0 0 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 248.0.0.0 /5 134.217.726
1 1 1 1 0 0 0 0 . 0 0 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 240.0.0.0 /4 268.435.454
1 1 1 0 0 0 0 0 . 0 0 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 224.0.0.0 /3 536.870.910
1 1 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 192.0.0.0 /2 1.073.741.822
1 0 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 128.0.0.0 /1 2.147.483.646
0 0 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 . 0 0 0 0 0 0 0 0 0. /0 4.294.967.294

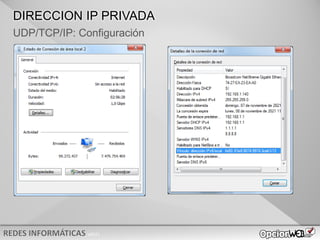

105. v0621
UDP/TCP/IP: Configuración
DIRECCION IP PRIVADA

106. v0621

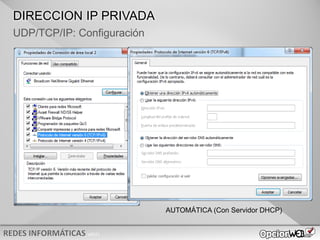

UDP/TCP/IP: Configuración
AUTOMÁTICA (Con Servidor DHCP)
DIRECCION IP PRIVADA

107. v0621

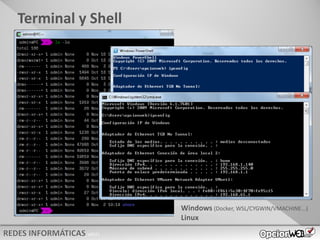

Terminal y Shell
Windows (Docker, WSL/CYGWIN/VMACHINE...)
Linux

108. v0621

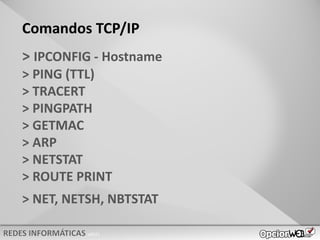

Comandos TCP/IP
> IPCONFIG - Hostname
> PING (TTL)
> TRACERT
> PINGPATH
> GETMAC
> ARP
> NETSTAT
> ROUTE PRINT
> NET, NETSH, NBTSTAT

109. v0621
Escaneo de IPs
http://www.nirsoft.net/network_tools.html

110. v0621

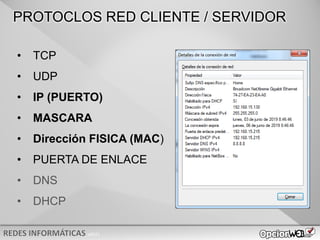

• TCP
• UDP
• IP (PUERTO)
• MASCARA
• Dirección FISICA (MAC)
• PUERTA DE ENLACE
• DNS
• DHCP
PROTOCLOS RED CLIENTE / SERVIDOR

111. v0621

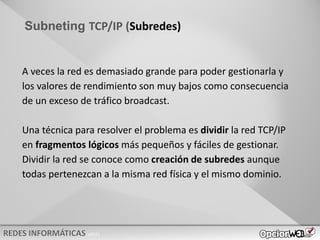

Subneting TCP/IP (Subredes)
A veces la red es demasiado grande para poder gestionarla y
los valores de rendimiento son muy bajos como consecuencia
de un exceso de tráfico broadcast.
Una técnica para resolver el problema es dividir la red TCP/IP
en fragmentos lógicos más pequeños y fáciles de gestionar.
Dividir la red se conoce como creación de subredes aunque
todas pertenezcan a la misma red física y el mismo dominio.

112. v0621

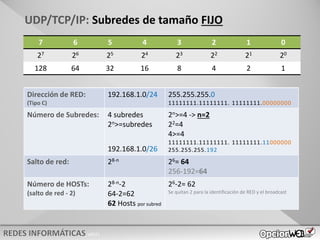

Dirección de RED:
(Tipo C)
192.168.1.0/24
Número de Subredes: 4 subredes
Salto de red:
Número de HOSTs:
(salto de red - 2)
Dirección de RED:
(Tipo C)
192.168.1.0/24 255.255.255.0
11111111.11111111. 11111111.00000000
Número de Subredes: 4 subredes
2n>=subredes
192.168.1.0/26
2n>=4 -> n=2
22=4
4>=4
11111111.11111111. 11111111.11000000
255.255.255.192
Salto de red: 28-n 26= 64
256-192=64
Número de HOSTs:
(salto de red - 2)
28-n-2
64-2=62
62 Hosts por subred
26-2= 62
Se quitan 2 para la identificación de RED y el broadcast
UDP/TCP/IP: Subredes de tamaño FIJO
7 6 5 4 3 2 1 0
27 26 25 24 23 22 21 20
128 64 32 16 8 4 2 1

113. v0621

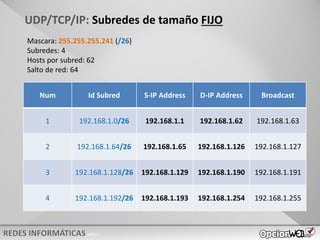

UDP/TCP/IP: Subredes de tamaño FIJO
Num Id Subred S-IP Address D-IP Address Broadcast
1
2
3
4
Mascara: 255.255.255.241 (/26)
Subredes: 4
Hosts por subred: 62
Salto de red: 64
Num Id Subred S-IP Address D-IP Address Broadcast
1 192.168.1.0/26 192.168.1.1 192.168.1.62 192.168.1.63
2 192.168.1.64/26 192.168.1.65 192.168.1.126 192.168.1.127
3 192.168.1.128/26 192.168.1.129 192.168.1.190 192.168.1.191
4 192.168.1.192/26 192.168.1.193 192.168.1.254 192.168.1.255

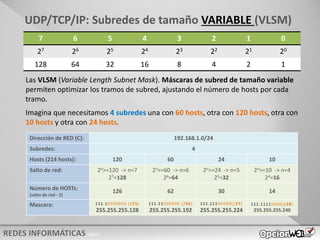

114. v0621
7 6 5 4 3 2 1 0
27 26 25 24 23 22 21 20
128 64 32 16 8 4 2 1
UDP/TCP/IP: Subredes de tamaño VARIABLE (VLSM)
Las VLSM (Variable Length Subnet Mask). Máscaras de subred de tamaño variable
permiten optimizar los tramos de subred, ajustando el número de hosts por cada
tramo.
Imagina que necesitamos 4 subredes una con 60 hosts, otra con 120 hosts, otra con
10 hosts y otra con 24 hosts.
Dirección de RED (C): 192.168.1.0/24
Subredes: 4
Hosts (214 hosts): 120 60 24 10
Salto de red:
Número de HOSTs:
(salto de red - 2)
Mascara:
Dirección de RED (C): 192.168.1.0/24
Subredes: 4
Hosts (214 hosts): 120 60 24 10
Salto de red: 2n>=120 -> n=7
27=128
2n>=60 -> n=6
26=64
2n>=24 -> n=5
25=32
2n>=10 -> n=4
24=16
Número de HOSTs:
(salto de red - 2)
126 62 30 14
Mascara: 111.10000000 (/25)
255.255.255.128
111.11000000 (/26)
255.255.255.192
111.11100000(/27)
255.255.255.224
111.11110000(/28)
255.255.255.240

115. v0621
Nº
Host
Solici-
tados
Host
(Salto)
Id Subred
Mask
(CIDR)
Mask
(Decimal)
S-IP Address D-IP Address Broadcast
1 120
126
(128)
2 60
62
(64)
3 24
30
(32)
4 10
14
(16)
Mascara: 255.255.255.0 (/24)
Subredes: 4
Salto de red: 64
Hosts por subred: 62

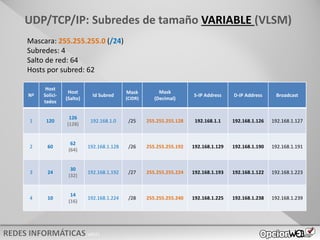

UDP/TCP/IP: Subredes de tamaño VARIABLE (VLSM)
Nº
Host
Solici-
tados
Host
(Salto)
Id Subred
Mask
(CIDR)
Mask
(Decimal)
S-IP Address D-IP Address Broadcast
1 120
126
(128)
192.168.1.0 /25 255.255.255.128 192.168.1.1 192.168.1.126 192.168.1.127
2 60
62
(64)
192.168.1.128 /26 255.255.255.192 192.168.1.129 192.168.1.190 192.168.1.191
3 24
30
(32)
192.168.1.192 /27 255.255.255.224 192.168.1.193 192.168.1.122 192.168.1.223
4 10
14
(16)
192.168.1.224 /28 255.255.255.240 192.168.1.225 192.168.1.238 192.168.1.239

116. v0621

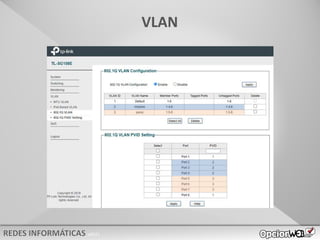

VLAN

117. v0621

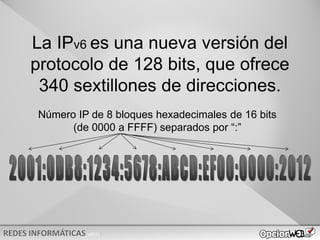

La IPv6 es una nueva versión del
protocolo de 128 bits, que ofrece
340 sextillones de direcciones.
Número IP de 8 bloques hexadecimales de 16 bits
(de 0000 a FFFF) separados por “:”

118. v0621

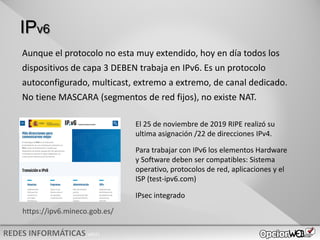

IPv6
Aunque el protocolo no esta muy extendido, hoy en día todos los
dispositivos de capa 3 DEBEN trabaja en IPv6. Es un protocolo
autoconfigurado, multicast, extremo a extremo, de canal dedicado.
No tiene MASCARA (segmentos de red fijos), no existe NAT.
https://ipv6.mineco.gob.es/
El 25 de noviembre de 2019 RIPE realizó su
ultima asignación /22 de direcciones IPv4.
Para trabajar con IPv6 los elementos Hardware
y Software deben ser compatibles: Sistema
operativo, protocolos de red, aplicaciones y el
ISP (test-ipv6.com)
IPsec integrado

119. v0621

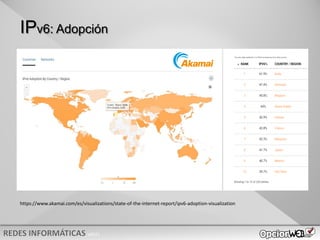

IPv6: Adopción
https://www.akamai.com/es/visualizations/state-of-the-internet-report/ipv6-adoption-visualization

120. v0621

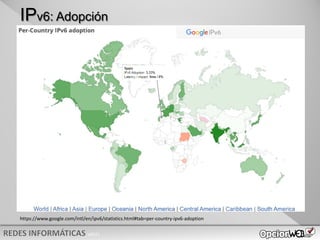

IPv6: Adopción
https://www.google.com/intl/en/ipv6/statistics.html#tab=per-country-ipv6-adoption

121. v0621

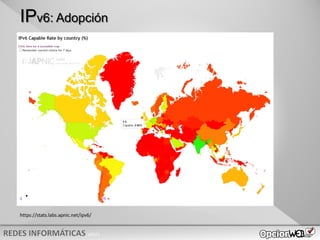

IPv6: Adopción
https://stats.labs.apnic.net/ipv6/

122. v0621

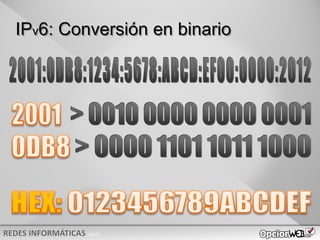

IPv6: Conversión en binario

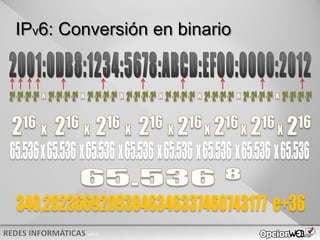

123. v0621
IPv6: Conversión en binario

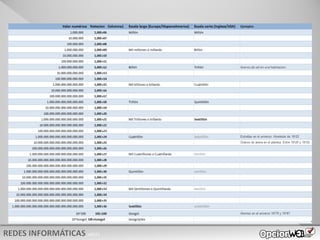

124. v0621

125. v0621

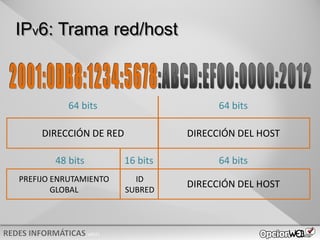

DIRECCIÓN DE RED DIRECCIÓN DEL HOST
64 bits 64 bits
PREFIJO ENRUTAMIENTO
GLOBAL
DIRECCIÓN DEL HOST
48 bits 16 bits
ID
SUBRED
64 bits
IPv6: Trama red/host

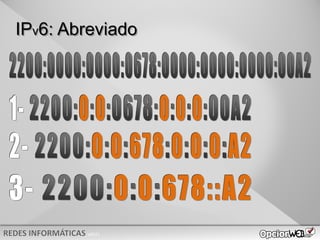

126. v0621
IPv6: Abreviado

127. v0621

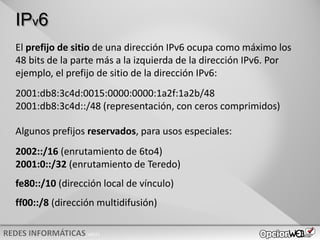

IPv6
Algunos prefijos reservados, para usos especiales:
2002::/16 (enrutamiento de 6to4)
2001:0::/32 (enrutamiento de Teredo)
fe80::/10 (dirección local de vínculo)
ff00::/8 (dirección multidifusión)
El prefijo de sitio de una dirección IPv6 ocupa como máximo los
48 bits de la parte más a la izquierda de la dirección IPv6. Por
ejemplo, el prefijo de sitio de la dirección IPv6:
2001:db8:3c4d:0015:0000:0000:1a2f:1a2b/48
2001:db8:3c4d::/48 (representación, con ceros comprimidos)

128. v0621

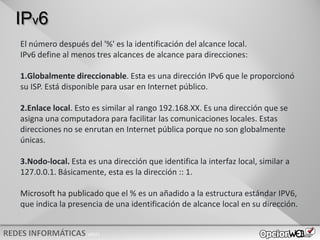

IPv6
El número después del '%' es la identificación del alcance local.
IPv6 define al menos tres alcances de alcance para direcciones:
1.Globalmente direccionable. Esta es una dirección IPv6 que le proporcionó
su ISP. Está disponible para usar en Internet público.
2.Enlace local. Esto es similar al rango 192.168.XX. Es una dirección que se
asigna una computadora para facilitar las comunicaciones locales. Estas
direcciones no se enrutan en Internet pública porque no son globalmente
únicas.
3.Nodo-local. Esta es una dirección que identifica la interfaz local, similar a
127.0.0.1. Básicamente, esta es la dirección :: 1.
Microsoft ha publicado que el % es un añadido a la estructura estándar IPV6,
que indica la presencia de una identificación de alcance local en su dirección.

129. v0621

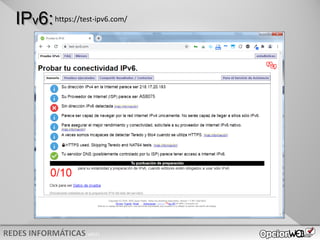

IPv6:https://test-ipv6.com/

130. v0621
FISICA
ENLACE
RED
TRANSPORTE
SESION
PRESENTACION
APLICACION
FISICA
ENLACE
RED
TRANSPORTE
SESION
PRESENTACION
APLICACION
RED
TRANSPORTE
APLICACION
OSI TCP OSI
FISICA
ENLACE

131. v0621
Protocolo de la RED
CLIENTE / SERVIDOR

132. v0621
Protocolo de
TRANSMISIÓN
User Datagram Protocol
Protocolo orientado a sin
conexión. Proporciona un
mecanismo para detectar
datos corruptos en paquetes
Transmision Control Protocol
Protocolo orientado a
conexión. Intercambio de
flujos de datos de forma
confiable y sin errores

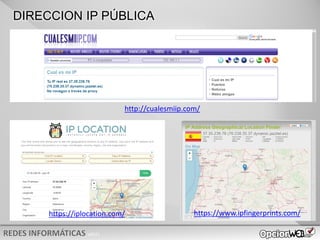

133. v0621
https://iplocation.com/ https://www.ipfingerprints.com/
http://cualesmiip.com/
DIRECCION IP PÚBLICA

134. v0621

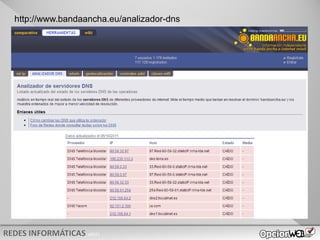

http://www.bandaancha.eu/analizador-dns

135. v0621

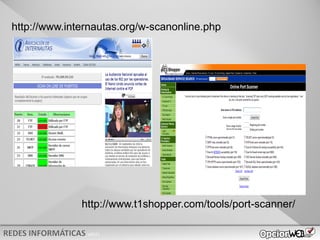

http://www.internautas.org/w-scanonline.php
http://www.t1shopper.com/tools/port-scanner/

136. v0621

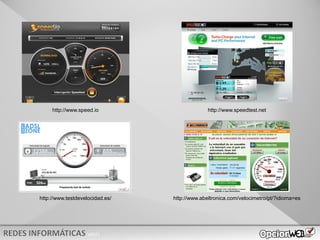

http://www.speed.io
http://www.abeltronica.com/velocimetro/pt/?idioma=es
http://www.testdevelocidad.es/
http://www.speedtest.net

137. v0621

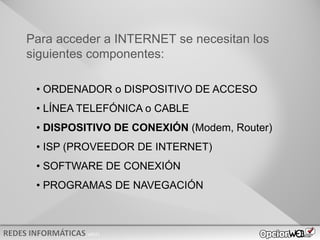

• ORDENADOR o DISPOSITIVO DE ACCESO
• LÍNEA TELEFÓNICA o CABLE
• DISPOSITIVO DE CONEXIÓN (Modem, Router)
• ISP (PROVEEDOR DE INTERNET)
• SOFTWARE DE CONEXIÓN
• PROGRAMAS DE NAVEGACIÓN
Para acceder a INTERNET se necesitan los
siguientes componentes:

138. v0621

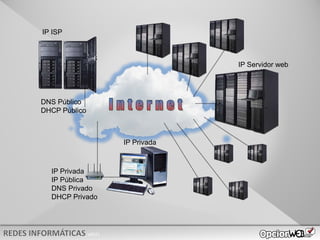

IP Privada
IP Privada
IP Pública
DNS Privado
DHCP Privado
IP Servidor web
IP ISP
DNS Público
DHCP Público

139. v0621

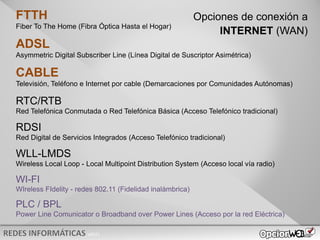

Opciones de conexión a
INTERNET (WAN)
ADSL
Asymmetric Digital Subscriber Line (Línea Digital de Suscriptor Asimétrica)
CABLE
Televisión, Teléfono e Internet por cable (Demarcaciones por Comunidades Autónomas)
RTC/RTB
Red Telefónica Conmutada o Red Telefónica Básica (Acceso Telefónico tradicional)
RDSI
Red Digital de Servicios Integrados (Acceso Telefónico tradicional)
WLL-LMDS
Wireless Local Loop - Local Multipoint Distribution System (Acceso local vía radio)
WI-FI
WIreless FIdelity - redes 802.11 (Fidelidad inalámbrica)
PLC / BPL
Power Line Comunicator o Broadband over Power Lines (Acceso por la red Eléctrica)
FTTH
Fiber To The Home (Fibra Óptica Hasta el Hogar)

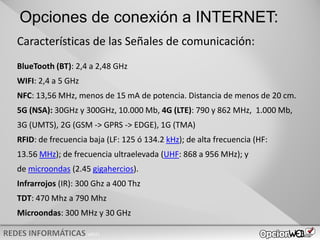

140. v0621
Opciones de conexión a INTERNET:
Características de las Señales de comunicación:
BlueTooth (BT): 2,4 a 2,48 GHz
WIFI: 2,4 a 5 GHz
NFC: 13,56 MHz, menos de 15 mA de potencia. Distancia de menos de 20 cm.
5G (NSA): 30GHz y 300GHz, 10.000 Mb, 4G (LTE): 790 y 862 MHz, 1.000 Mb,
3G (UMTS), 2G (GSM -> GPRS -> EDGE), 1G (TMA)
RFID: de frecuencia baja (LF: 125 ó 134.2 kHz); de alta frecuencia (HF:
13.56 MHz); de frecuencia ultraelevada (UHF: 868 a 956 MHz); y
de microondas (2.45 gigahercios).
Infrarrojos (IR): 300 Ghz a 400 Thz
TDT: 470 Mhz a 790 Mhz
Microondas: 300 MHz y 30 GHz

141. v0621

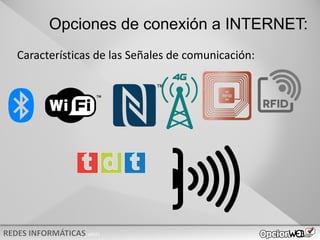

Opciones de conexión a INTERNET:
Características de las Señales de comunicación:

142. v0621
FISICA
ENLACE
RED
TRANSPORTE
SESION
PRESENTACION
APLICACION
FISICA
ENLACE
RED
TRANSPORTE
SESION
PRESENTACION
APLICACION
RED
TRANSPORTE
APLICACION
OSI TCP OSI
FISICA
ENLACE

143. v0621

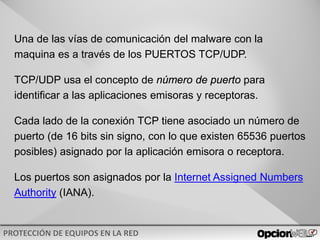

Una de las vías de comunicación del malware con la
maquina es a través de los PUERTOS TCP/UDP.
TCP/UDP usa el concepto de número de puerto para
identificar a las aplicaciones emisoras y receptoras.
Cada lado de la conexión TCP tiene asociado un número de
puerto (de 16 bits sin signo, con lo que existen 65536 puertos
posibles) asignado por la aplicación emisora o receptora.
Los puertos son asignados por la Internet Assigned Numbers
Authority (IANA).

144. v0621

145. v0621

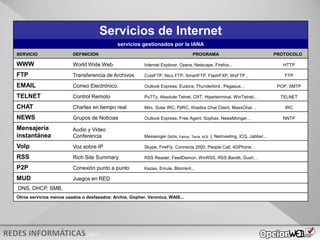

Servicios de Internet
servicios gestionados por la IANA
SERVICIO DEFINICION PROGRAMA PROTOCOLO
WWW World Wide Web. Internet Explorer, Opera, Netscape, Firefox... HTTP
FTP Transferencia de Archivos CuteFTP, Nico FTP, SmartFTP, FlashFXP, WsFTP... FTP
EMAIL Correo Electrónico. Outlook Express, Eudora, Thunderbird , Pegasus... POP, SMTP
TELNET Control Remoto PuTTy, Absolute Telnet, CRT, Hiperterminal, WinTelnet... TELNET
CHAT Charlas en tiempo real Mirc, Solar IRC, PjIRC, Khadira Chat Client, MaxxChat… IRC
NEWS Grupos de Noticias Outlook Express, Free Agent, Sophax, NewsMonger… NNTP
Mensajería
instantánea
Audio y Video
Conferencia Messenger (MSN, Yahoo, Terra, AOL ), Netmeeting, ICQ, Jabber...
VoIp Voz sobre IP Skype, FireFly, Connecta 2000, People Call, 4GPhone…
RSS Rich Site Summary RSS Reader, FeedDemon, WinRSS, RSS Bandit, Gush…
P2P Conexión punto a punto Kazaa, Emule, Bitorrent...
MUD Juegos en RED
DNS, DHCP, SMB,
Otros servicios menos usados o desfasados: Archie, Gopher, Veronica, WAIS...

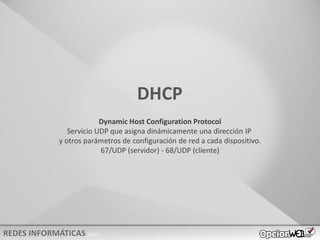

146. v0621
DHCP
Dynamic Host Configuration Protocol
Servicio UDP que asigna dinámicamente una dirección IP
y otros parámetros de configuración de red a cada dispositivo.
67/UDP (servidor) - 68/UDP (cliente)

147. v0621

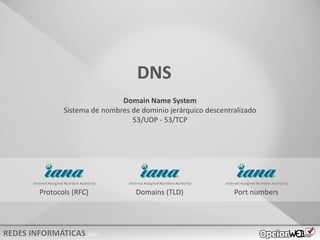

DNS
Domain Name System
Sistema de nombres de dominio jerárquico descentralizado
53/UDP - 53/TCP
Protocols (RFC) Domains (TLD) Port numbers

148. v0621

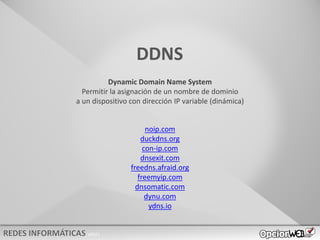

DDNS
Dynamic Domain Name System
Permitir la asignación de un nombre de dominio
a un dispositivo con dirección IP variable (dinámica)
noip.com
duckdns.org
con-ip.com
dnsexit.com
freedns.afraid.org
freemyip.com
dnsomatic.com
dynu.com
ydns.io

149. v0621

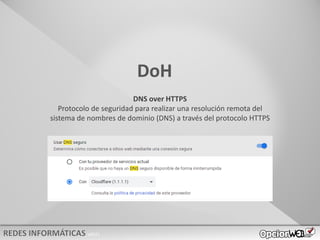

DoH
DNS over HTTPS
Protocolo de seguridad para realizar una resolución remota del
sistema de nombres de dominio (DNS) a través del protocolo HTTPS

150. v0621

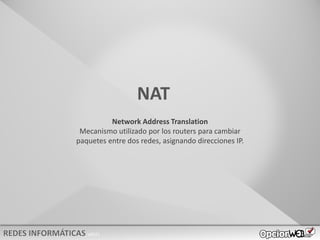

NAT
Network Address Translation
Mecanismo utilizado por los routers para cambiar
paquetes entre dos redes, asignando direcciones IP.

151. v0621

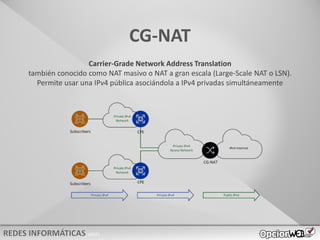

CG-NAT
Carrier-Grade Network Address Translation
también conocido como NAT masivo o NAT a gran escala (Large-Scale NAT o LSN).
Permite usar una IPv4 pública asociándola a IPv4 privadas simultáneamente

152. v0621

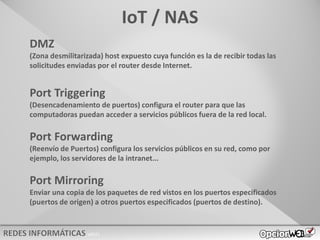

IoT / NAS
DMZ
(Zona desmilitarizada) host expuesto cuya función es la de recibir todas las
solicitudes enviadas por el router desde Internet.
Port Triggering
(Desencadenamiento de puertos) configura el router para que las
computadoras puedan acceder a servicios públicos fuera de la red local.
Port Forwarding
(Reenvío de Puertos) configura los servicios públicos en su red, como por
ejemplo, los servidores de la intranet...
Port Mirroring
Enviar una copia de los paquetes de red vistos en los puertos especificados
(puertos de origen) a otros puertos especificados (puertos de destino).

153. v0621

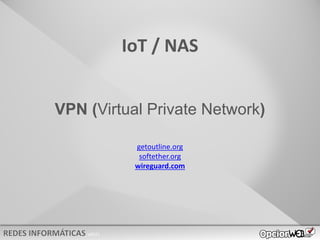

VPN (Virtual Private Network)
getoutline.org
softether.org
wireguard.com
IoT / NAS

154. v0621
Conexiones Inversas
UPnP (Universal Plug and Play)
IoT / NAS
Serie de protocolos de comunicación estandarizados para poder
facilitar la conectividad entre diferentes dispositivos de tu red

155. v0621
CONTROL REMOTO
Telnet
SSH
RDP
VPN
VNC
TeamViewer

156. v0621

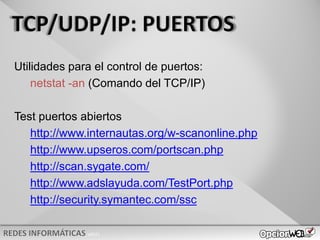

Utilidades para el control de puertos:
netstat -an (Comando del TCP/IP)
Test puertos abiertos
http://www.internautas.org/w-scanonline.php
http://www.upseros.com/portscan.php
http://scan.sygate.com/
http://www.adslayuda.com/TestPort.php
http://security.symantec.com/ssc

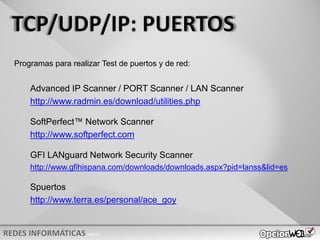

157. v0621
Programas para realizar Test de puertos y de red:
Advanced IP Scanner / PORT Scanner / LAN Scanner
http://www.radmin.es/download/utilities.php
SoftPerfect™ Network Scanner
http://www.softperfect.com
GFI LANguard Network Security Scanner
http://www.gfihispana.com/downloads/downloads.aspx?pid=lanss&lid=es
Spuertos
http://www.terra.es/personal/ace_goy

158. v0621

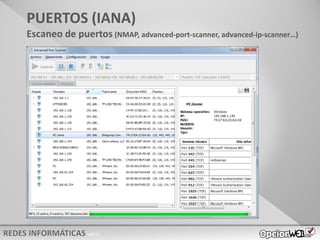

PUERTOS (IANA)
Escaneo de puertos (NMAP, advanced-port-scanner, advanced-ip-scanner…)

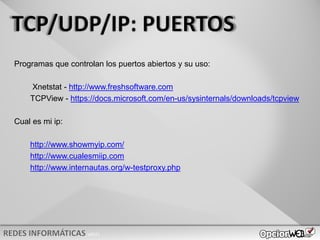

159. v0621
Programas que controlan los puertos abiertos y su uso:
Xnetstat - http://www.freshsoftware.com
TCPView - https://docs.microsoft.com/en-us/sysinternals/downloads/tcpview
Cual es mi ip:
http://www.showmyip.com/
http://www.cualesmiip.com
http://www.internautas.org/w-testproxy.php

160. v0621
Test de velocidad
Test de ABeltronica Telecom (en Español)
http://www.abeltronica.com/velocimetro/pt/?idioma=es
El test de velocidad de acceso de Telefónica (en Español)
http://www.telefonica.es/index/empresastestvelocidad.html
Test de Velocidad Web de Bandwidth Place (en Ingles)
http://www.bandwidthplace.com/speedtest
Test de la empresa de seguridad Mcafee (en Ingles)
http://promos.mcafee.com/speedometer
Test de velocidad del velocimetro.org (en Español)
http://www.velocimetro.org

161. v0621

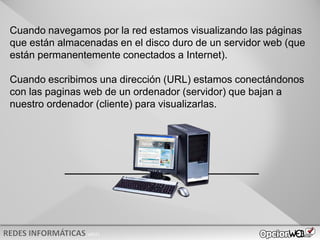

Cuando navegamos por la red estamos visualizando las páginas
que están almacenadas en el disco duro de un servidor web (que
están permanentemente conectados a Internet).
Cuando escribimos una dirección (URL) estamos conectándonos
con las paginas web de un ordenador (servidor) que bajan a
nuestro ordenador (cliente) para visualizarlas.

162. v0621

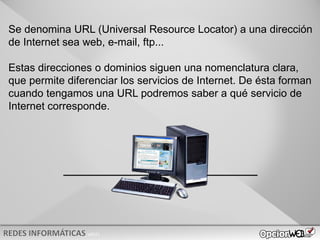

Se denomina URL (Universal Resource Locator) a una dirección
de Internet sea web, e-mail, ftp...
Estas direcciones o dominios siguen una nomenclatura clara,
que permite diferenciar los servicios de Internet. De ésta forman
cuando tengamos una URL podremos saber a qué servicio de
Internet corresponde.

163. v0621

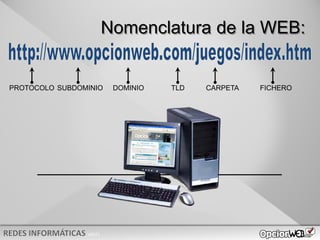

PROTOCOLO SUBDOMINIO DOMINIO TLD CARPETA FICHERO
Nomenclatura de la WEB:

164. v0621

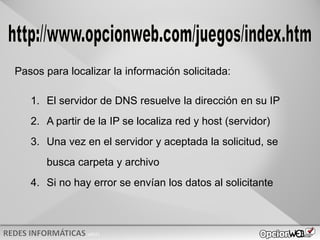

Pasos para localizar la información solicitada:
1. El servidor de DNS resuelve la dirección en su IP
2. A partir de la IP se localiza red y host (servidor)
3. Una vez en el servidor y aceptada la solicitud, se
busca carpeta y archivo
4. Si no hay error se envían los datos al solicitante

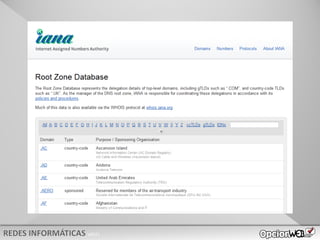

165. v0621

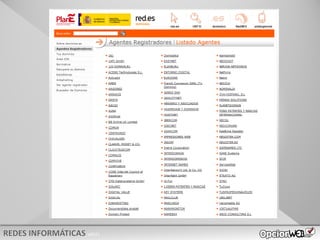

166. v0621

167. v0621

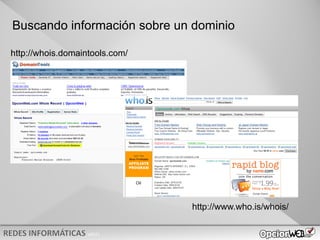

Buscando información sobre un dominio
http://www.who.is/whois/
http://whois.domaintools.com/

168. v0621

169. v0621

170. v0621

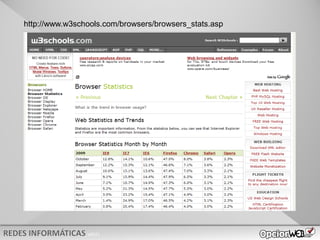

171. v0621
http://www.w3schools.com/browsers/browsers_stats.asp

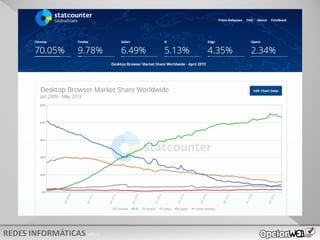

172. v0621

173. v0621

174. v0621

175. v0621

176. v0621

177. v0621

178. v0621
https://www.torproject.org/es/ TOR: The Onion Router

179. v0621

180. v0621

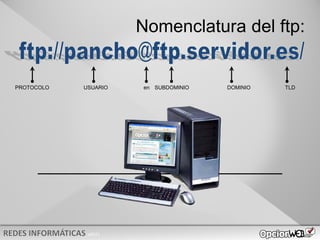

PROTOCOLO USUARIO en SUBDOMINIO DOMINIO TLD
Nomenclatura del ftp:

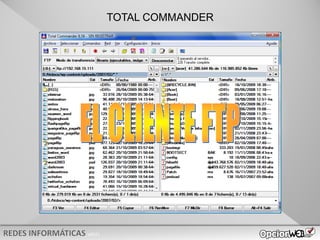

181. v0621
TOTAL COMMANDER

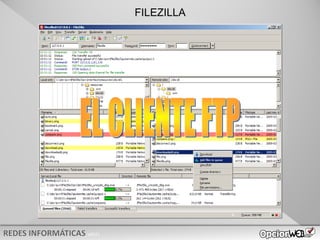

182. v0621
FILEZILLA

183. v0621

184. v0621

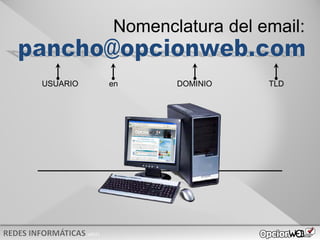

USUARIO en DOMINIO TLD
Nomenclatura del email:

185. v0621

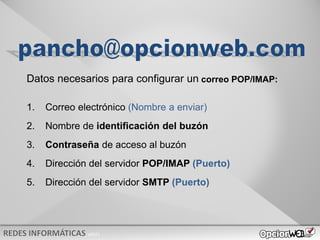

Datos necesarios para configurar un correo POP/IMAP:
1. Correo electrónico (Nombre a enviar)
2. Nombre de identificación del buzón
3. Contraseña de acceso al buzón
4. Dirección del servidor POP/IMAP (Puerto)
5. Dirección del servidor SMTP (Puerto)

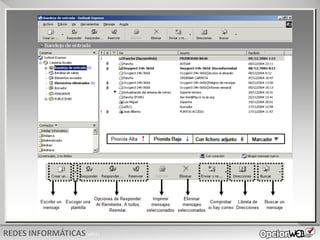

186. v0621

187. v0621

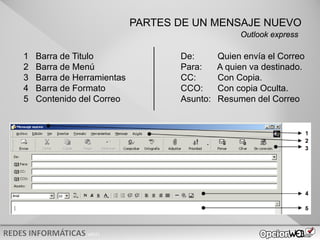

1 Barra de Titulo
2 Barra de Menú
3 Barra de Herramientas
4 Barra de Formato
5 Contenido del Correo
De: Quien envía el Correo
Para: A quien va destinado.
CC: Con Copia.
CCO: Con copia Oculta.
Asunto: Resumen del Correo
PARTES DE UN MENSAJE NUEVO
Outlook express

188. v0621

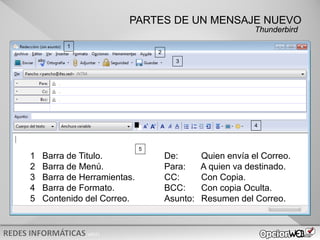

PARTES DE UN MENSAJE NUEVO
1 Barra de Titulo.
2 Barra de Menú.
3 Barra de Herramientas.
4 Barra de Formato.
5 Contenido del Correo.
De: Quien envía el Correo.
Para: A quien va destinado.
CC: Con Copia.
BCC: Con copia Oculta.
Asunto: Resumen del Correo.
1
2
3
4
5
Thunderbird

189. v0621
Presentación distribuida con licencia Creative Commons.
Basta con agradecerlo con un enlace a opcionweb.com o un comentario en mis redes.
