Una red informática permite compartir recursos y transferir información entre ordenadores conectados. Existen redes locales (LAN), metropolitanas (MAN) y extendidas (WAN). Las LAN conectan ordenadores en un edificio, las MAN en una ciudad y las WAN a nivel mundial. Las redes se pueden organizar en punto a punto o cliente-servidor y requieren conexiones, tarjetas de red, servidores y un sistema operativo de red.

1. Redes informáticas
BREVE INTRODUCCIÓN POR MIGUEL FROGNIER
1º BI X

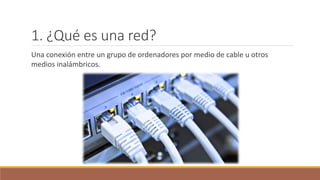

2. 1. ¿Qué es una red?
Una conexión entre un grupo de ordenadores por medio de cable u otros
medios inalámbricos.

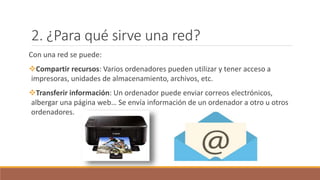

3. 2. ¿Para qué sirve una red?
Con una red se puede:
Compartir recursos: Varios ordenadores pueden utilizar y tener acceso a
impresoras, unidades de almacenamiento, archivos, etc.
Transferir información: Un ordenador puede enviar correos electrónicos,
albergar una página web… Se envía información de un ordenador a otro u otros
ordenadores.

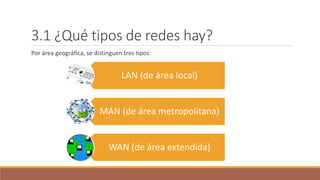

4. 3.1 ¿Qué tipos de redes hay?
Por área geográfica, se distinguen tres tipos:
LAN (de área local)
MAN (de área metropolitana)
WAN (de área extendida)

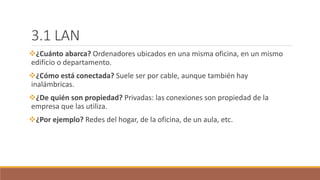

5. 3.1 LAN
¿Cuánto abarca? Ordenadores ubicados en una misma oficina, en un mismo
edificio o departamento.
¿Cómo está conectada? Suele ser por cable, aunque también hay
inalámbricas.
¿De quién son propiedad? Privadas: las conexiones son propiedad de la
empresa que las utiliza.
¿Por ejemplo? Redes del hogar, de la oficina, de un aula, etc.

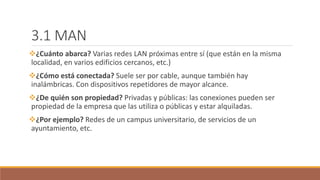

6. 3.1 MAN
¿Cuánto abarca? Varias redes LAN próximas entre sí (que están en la misma
localidad, en varios edificios cercanos, etc.)
¿Cómo está conectada? Suele ser por cable, aunque también hay
inalámbricas. Con dispositivos repetidores de mayor alcance.
¿De quién son propiedad? Privadas y públicas: las conexiones pueden ser
propiedad de la empresa que las utiliza o públicas y estar alquiladas.
¿Por ejemplo? Redes de un campus universitario, de servicios de un
ayuntamiento, etc.

7. 3.1 WAN
¿Cuánto abarca? Ordenadores ubicados en cualquier parte del mundo
¿Cómo está conectada? Puede ser de varias formas: fibra óptica, satélite, líneas telefónicas,
etc.
¿De quién son propiedad? Públicas: una empresa de telecomunicaciones las alquila al público
y a otras empresas.
¿Por ejemplo? El ejemplo más conocido actualmente es internet.

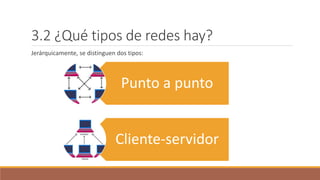

8. 3.2 ¿Qué tipos de redes hay?
Jerárquicamente, se distinguen dos tipos:
Punto a punto
Cliente-servidor

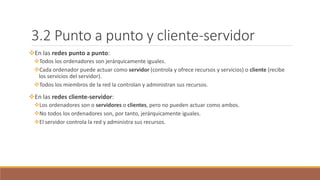

9. 3.2 Punto a punto y cliente-servidor
En las redes punto a punto:
Todos los ordenadores son jerárquicamente iguales.
Cada ordenador puede actuar como servidor (controla y ofrece recursos y servicios) o cliente (recibe
los servicios del servidor).
Todos los miembros de la red la controlan y administran sus recursos.
En las redes cliente-servidor:
Los ordenadores son o servidores o clientes, pero no pueden actuar como ambos.
No todos los ordenadores son, por tanto, jerárquicamente iguales.
El servidor controla la red y administra sus recursos.

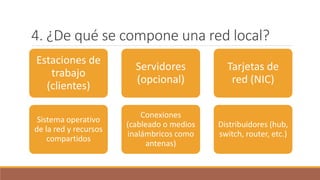

10. 4. ¿De qué se compone una red local?
Estaciones de
trabajo
(clientes)
Sistema operativo
de la red y recursos
compartidos
Servidores
(opcional)
Conexiones
(cableado o medios
inalámbricos como
antenas)
Tarjetas de
red (NIC)
Distribuidores (hub,
switch, router, etc.)

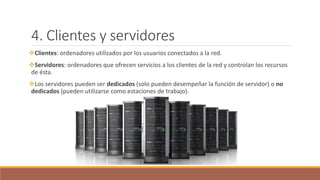

11. 4. Clientes y servidores
Clientes: ordenadores utilizados por los usuarios conectados a la red.
Servidores: ordenadores que ofrecen servicios a los clientes de la red y controlan los recursos
de ésta.
Los servidores pueden ser dedicados (solo pueden desempeñar la función de servidor) o no
dedicados (pueden utilizarse como estaciones de trabajo).

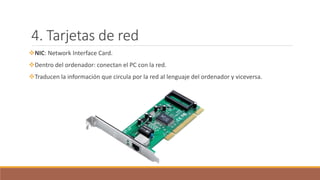

12. 4. Tarjetas de red
NIC: Network Interface Card.
Dentro del ordenador: conectan el PC con la red.
Traducen la información que circula por la red al lenguaje del ordenador y viceversa.

13. 4. Sistema operativo de la red
Gestionan la red y sus recursos.
En las redes punto a punto, a cada ordenador le basta con Windows 7, 8, 10, etc.
En las redes cliente-servidor, los servidores suelen tener sistemas operativos específicos para
la gestión de la red (como Windows Server 8) mientras que el resto de clientes puede tener ese
mismo SO o cualquiera de los anteriores.

14. 4. Recursos compartidos
Para ahorrar recursos, se comparten los siguientes:
Hardware:
Escáner
Módem
Unidades de almacenamiento (ej. discos duros)
 Unidades lectoras/grabadoras de CD/DVD
Impresora
Software:
Programas de Aplicación
Archivos y Carpetas

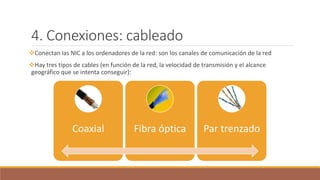

15. 4. Conexiones: cableado
Conectan las NIC a los ordenadores de la red: son los canales de comunicación de la red
Hay tres tipos de cables (en función de la red, la velocidad de transmisión y el alcance
geográfico que se intenta conseguir):
Coaxial Fibra óptica Par trenzado

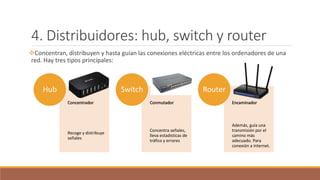

16. 4. Distribuidores: hub, switch y router
Concentran, distribuyen y hasta guían las conexiones eléctricas entre los ordenadores de una
red. Hay tres tipos principales:
Concentrador
Recoge y distribuye
señales
Hub
Conmutador
Concentra señales,
lleva estadísticas de
tráfico y errores
Switch
Encaminador
Además, guía una
transmisión por el
camino más
adecuado. Para
conexión a Internet.
Router

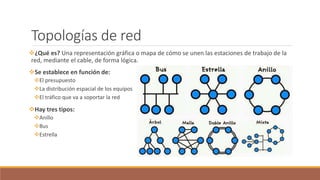

17. Topologías de red
¿Qué es? Una representación gráfica o mapa de cómo se unen las estaciones de trabajo de la
red, mediante el cable, de forma lógica.
Se establece en función de:
El presupuesto
La distribución espacial de los equipos
El tráfico que va a soportar la red
Hay tres tipos:
Anillo
Bus
Estrella

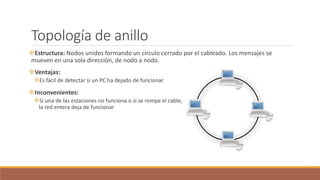

18. Topología de anillo
Estructura: Nodos unidos formando un círculo cerrado por el cableado. Los mensajes se
mueven en una sola dirección, de nodo a nodo.
Ventajas:
Es fácil de detectar si un PC ha dejado de funcionar
Inconvenientes:
Si una de las estaciones no funciona o si se rompe el cable,
la red entera deja de funcionar

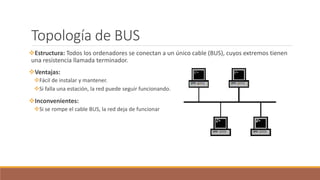

19. Topología de BUS
Estructura: Todos los ordenadores se conectan a un único cable (BUS), cuyos extremos tienen
una resistencia llamada terminador.
Ventajas:
Fácil de instalar y mantener.
Si falla una estación, la red puede seguir funcionando.
Inconvenientes:
Si se rompe el cable BUS, la red deja de funcionar

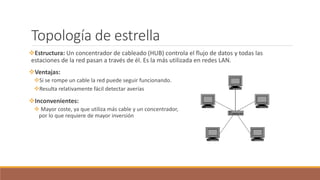

20. Topología de estrella
Estructura: Un concentrador de cableado (HUB) controla el flujo de datos y todas las
estaciones de la red pasan a través de él. Es la más utilizada en redes LAN.
Ventajas:
Si se rompe un cable la red puede seguir funcionando.
Resulta relativamente fácil detectar averías
Inconvenientes:
 Mayor coste, ya que utiliza más cable y un concentrador,
por lo que requiere de mayor inversión

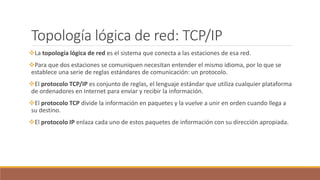

21. Topología lógica de red: TCP/IP
La topología lógica de red es el sistema que conecta a las estaciones de esa red.
Para que dos estaciones se comuniquen necesitan entender el mismo idioma, por lo que se
establece una serie de reglas estándares de comunicación: un protocolo.
El protocolo TCP/IP es conjunto de reglas, el lenguaje estándar que utiliza cualquier plataforma
de ordenadores en Internet para enviar y recibir la información.
El protocolo TCP divide la información en paquetes y la vuelve a unir en orden cuando llega a
su destino.
El protocolo IP enlaza cada uno de estos paquetes de información con su dirección apropiada.

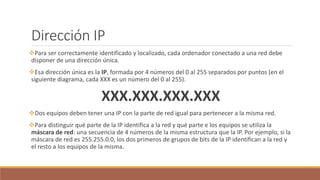

22. Dirección IP
Para ser correctamente identificado y localizado, cada ordenador conectado a una red debe
disponer de una dirección única.
Esa dirección única es la IP, formada por 4 números del 0 al 255 separados por puntos (en el
siguiente diagrama, cada XXX es un número del 0 al 255).
XXX.XXX.XXX.XXX
Dos equipos deben tener una IP con la parte de red igual para pertenecer a la misma red.
Para distinguir qué parte de la IP identifica a la red y qué parte e los equipos se utiliza la
máscara de red: una secuencia de 4 números de la misma estructura que la IP. Por ejemplo, si la
máscara de red es 255.255.0.0, los dos primeros de grupos de bits de la IP identifican a la red y
el resto a los equipos de la misma.

23. Tipos de dirección IP
Se distinguen tres clases de dirección IP:
Clase A: El primer grupo de bits identifica a la red, y los
otros tres a los equipos de ésta (un máximo, por tanto, de
16.777.214 estaciones de trabajo).
Clase B: Los dos primeros grupos de bits identifican a la red,
y los otros dos a los equipos de ésta (un máximo, por tanto,
de 65.534 estaciones de trabajo).
Clase C: Los tres primeros grupos de bits identifican a la red,
y el otro a los equipos de ésta (un máximo, por tanto, de 254
estaciones de trabajo).

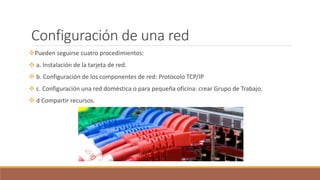

24. Configuración de una red
Pueden seguirse cuatro procedimientos:
 a. Instalación de la tarjeta de red.
 b. Configuración de los componentes de red: Protocolo TCP/IP
 c. Configuración una red doméstica o para pequeña oficina: crear Grupo de Trabajo.
 d Compartir recursos.
