TOPOLOGIAS DE REDES
LA TECNOLOGIA NO TE HACE, TU HACES LA TECNOLOGIA

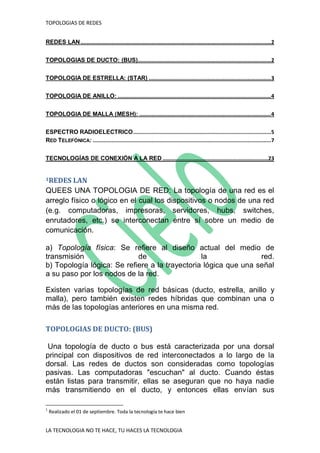

REDES LAN...........................................................................................................................2
TOPOLOGIAS DE DUCTO: (BUS)......................................................................................2
TOPOLOGIA DE ESTRELLA: (STAR) ...............................................................................3
TOPOLOGIA DE ANILLO: ...................................................................................................4
TOPOLOGIA DE MALLA (MESH): .....................................................................................4
ESPECTRO RADIOELECTRICO.........................................................................................5
RED TELEFÓNICA: ...................................................................................................................7
TECNOLOGÍAS DE CONEXIÓN A LA RED ....................................................................23
1REDES LAN
QUEES UNA TOPOLOGIA DE RED: La topología de una red es el
arreglo físico o lógico en el cual los dispositivos o nodos de una red
(e.g. computadoras, impresoras, servidores, hubs, switches,
enrutadores, etc.) se interconectan entre sí sobre un medio de
comunicación.
a) Topología física: Se refiere al diseño actual del medio de
transmisión de la red.
b) Topología lógica: Se refiere a la trayectoria lógica que una señal
a su paso por los nodos de la red.
Existen varias topologías de red básicas (ducto, estrella, anillo y
malla), pero también existen redes híbridas que combinan una o
más de las topologías anteriores en una misma red.
TOPOLOGIAS DE DUCTO: (BUS)
Una topología de ducto o bus está caracterizada por una dorsal
principal con dispositivos de red interconectados a lo largo de la
dorsal. Las redes de ductos son consideradas como topologías
pasivas. Las computadoras "escuchan" al ducto. Cuando éstas
están listas para transmitir, ellas se aseguran que no haya nadie
más transmitiendo en el ducto, y entonces ellas envían sus
1
Realizado el 01 de septiembre. Toda la tecnología te hace bien

TOPOLOGIAS DE REDES

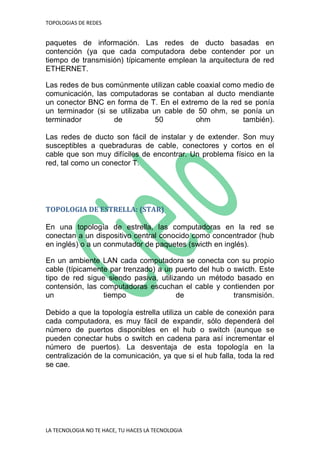

paquetes de información. Las redes de ducto basadas en
contención (ya que cada computadora debe contender por un
tiempo de transmisión) típicamente emplean la arquitectura de red
ETHERNET.
Las redes de bus comúnmente utilizan cable coaxial como medio de
comunicación, las computadoras se contaban al ducto mendiante
un conector BNC en forma de T. En el extremo de la red se ponía
un terminador (si se utilizaba un cable de 50 ohm, se ponía un
terminador de 50 ohm también).
Las redes de ducto son fácil de instalar y de extender. Son muy
susceptibles a quebraduras de cable, conectores y cortos en el
cable que son muy difíciles de encontrar. Un problema físico en la
red, tal como un conector T.
TOPOLOGIA DE ESTRELLA: (STAR)
En una topología de estrella, las computadoras en la red se
conectan a un dispositivo central conocido como concentrador (hub
en inglés) o a un conmutador de paquetes (swicth en inglés).
En un ambiente LAN cada computadora se conecta con su propio
cable (típicamente par trenzado) a un puerto del hub o swicth. Este
tipo de red sigue siendo pasiva, utilizando un método basado en
contensión, las computadoras escuchan el cable y contienden por
un tiempo de transmisión.
Debido a que la topología estrella utiliza un cable de conexión para
cada computadora, es muy fácil de expandir, sólo dependerá del
número de puertos disponibles en el hub o switch (aunque se
pueden conectar hubs o switch en cadena para así incrementar el
número de puertos). La desventaja de esta topología en la
centralización de la comunicación, ya que si el hub falla, toda la red
se cae.

TOPOLOGIAS DE REDES

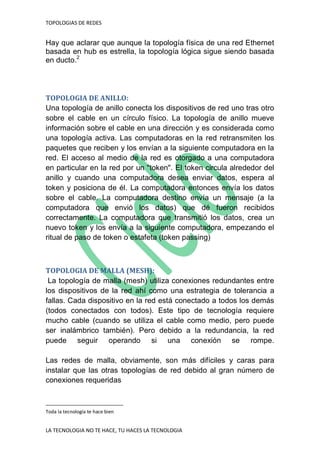

Hay que aclarar que aunque la topología física de una red Ethernet
basada en hub es estrella, la topología lógica sigue siendo basada
en ducto.2
TOPOLOGIA DE ANILLO:
Una topología de anillo conecta los dispositivos de red uno tras otro
sobre el cable en un círculo físico. La topología de anillo mueve
información sobre el cable en una dirección y es considerada como
una topología activa. Las computadoras en la red retransmiten los
paquetes que reciben y los envían a la siguiente computadora en la
red. El acceso al medio de la red es otorgado a una computadora
en particular en la red por un "token". El token circula alrededor del
anillo y cuando una computadora desea enviar datos, espera al
token y posiciona de él. La computadora entonces envía los datos
sobre el cable. La computadora destino envía un mensaje (a la
computadora que envió los datos) que dé fueron recibidos
correctamente. La computadora que transmitió los datos, crea un
nuevo token y los envía a la siguiente computadora, empezando el
ritual de paso de token o estafeta (token passing)
TOPOLOGIA DE MALLA (MESH):
La topología de malla (mesh) utiliza conexiones redundantes entre
los dispositivos de la red ahí como una estrategia de tolerancia a
fallas. Cada dispositivo en la red está conectado a todos los demás
(todos conectados con todos). Este tipo de tecnología requiere
mucho cable (cuando se utiliza el cable como medio, pero puede
ser inalámbrico también). Pero debido a la redundancia, la red
puede seguir operando si una conexión se rompe.
Las redes de malla, obviamente, son más difíciles y caras para
instalar que las otras topologías de red debido al gran número de
conexiones requeridas
Toda la tecnología te hace bien

TOPOLOGIAS DE REDES

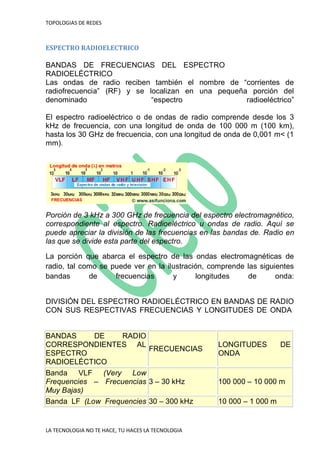

ESPECTRO RADIOELECTRICO
BANDAS DE FRECUENCIAS DEL ESPECTRO
RADIOELÉCTRICO
Las ondas de radio reciben también el nombre de “corrientes de
radiofrecuencia” (RF) y se localizan en una pequeña porción del
denominado “espectro radioeléctrico”
El espectro radioeléctrico o de ondas de radio comprende desde los 3
kHz de frecuencia, con una longitud de onda de 100 000 m (100 km),
hasta los 30 GHz de frecuencia, con una longitud de onda de 0,001 m< (1
mm).
Porción de 3 kHz a 300 GHz de frecuencia del espectro electromagnético,
correspondiente al espectro. Radioeléctrico u ondas de radio. Aquí se
puede apreciar la división de las frecuencias en las bandas de. Radio en
las que se divide esta parte del espectro.
La porción que abarca el espectro de las ondas electromagnéticas de
radio, tal como se puede ver en la ilustración, comprende las siguientes
bandas de frecuencias y longitudes de onda:
DIVISIÓN DEL ESPECTRO RADIOELÉCTRICO EN BANDAS DE RADIO
CON SUS RESPECTIVAS FRECUENCIAS Y LONGITUDES DE ONDA
BANDAS DE RADIO
CORRESPONDIENTES AL
ESPECTRO
RADIOELÉCTICO
FRECUENCIAS
LONGITUDES DE
ONDA
Banda VLF (Very Low
Frequencies – Frecuencias
Muy Bajas)
3 – 30 kHz 100 000 – 10 000 m
Banda LF (Low Frequencies 30 – 300 kHz 10 000 – 1 000 m

TOPOLOGIAS DE REDES

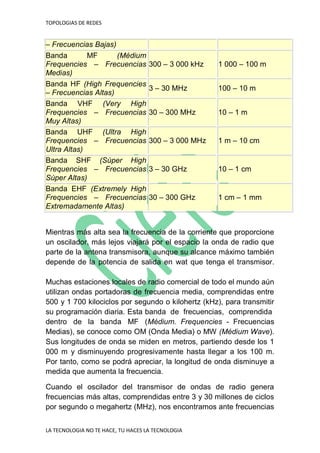

– Frecuencias Bajas)
Banda MF (Médium
Medias)
300 – 3 000 kHz 1 000 – 100 m
Banda HF (High Frequencies
– Frecuencias Altas)
3 – 30 MHz 100 – 10 m
Banda VHF (Very High
Muy Altas)
30 – 300 MHz 10 – 1 m
Banda UHF (Ultra High
Ultra Altas)
300 – 3 000 MHz 1 m – 10 cm
Banda SHF (Súper High
Súper Altas)
3 – 30 GHz 10 – 1 cm
Banda EHF (Extremely High
Extremadamente Altas)
30 – 300 GHz 1 cm – 1 mm
Mientras más alta sea la frecuencia de la corriente que proporcione
un oscilador, más lejos viajará por el espacio la onda de radio que
parte de la antena transmisora, aunque su alcance máximo también
depende de la potencia de salida en wat que tenga el transmisor.
Muchas estaciones locales de radio comercial de todo el mundo aún
utilizan ondas portadoras de frecuencia media, comprendidas entre
500 y 1 700 kilociclos por segundo o kilohertz (kHz), para transmitir
su programación diaria. Esta banda de frecuencias, comprendida
dentro de la banda MF (Médium. Frequencies - Frecuencias
Medias), se conoce como OM (Onda Media) o MW (Médium Wave).
Sus longitudes de onda se miden en metros, partiendo desde los 1
000 m y disminuyendo progresivamente hasta llegar a los 100 m.
Por tanto, como se podrá apreciar, la longitud de onda disminuye a
medida que aumenta la frecuencia.
Cuando el oscilador del transmisor de ondas de radio genera
frecuencias más altas, comprendidas entre 3 y 30 millones de ciclos
por segundo o megahertz (MHz), nos encontramos ante frecuencias

TOPOLOGIAS DE REDES

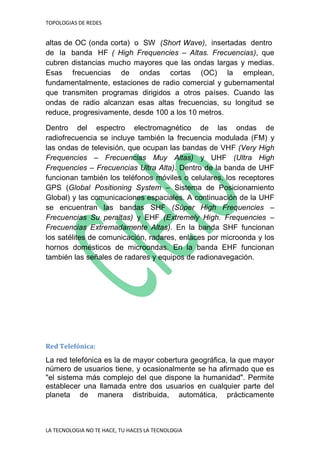

altas de OC (onda corta) o SW (Short Wave), insertadas dentro
de la banda HF ( High Frequencies – Altas. Frecuencias), que
cubren distancias mucho mayores que las ondas largas y medias.
Esas frecuencias de ondas cortas (OC) la emplean,
fundamentalmente, estaciones de radio comercial y gubernamental
que transmiten programas dirigidos a otros países. Cuando las
ondas de radio alcanzan esas altas frecuencias, su longitud se
reduce, progresivamente, desde 100 a los 10 metros.
Dentro del espectro electromagnético de las ondas de
radiofrecuencia se incluye también la frecuencia modulada (FM) y
las ondas de televisión, que ocupan las bandas de VHF (Very High
Frequencies – Frecuencias Muy Altas) y UHF (Ultra High
Frequencies – Frecuencias Ultra Alta). Dentro de la banda de UHF
funcionan también los teléfonos móviles o celulares, los receptores
GPS (Global Positioning System – Sistema de Posicionamiento
Global) y las comunicaciones espaciales. A continuación de la UHF
se encuentran las bandas SHF (Súper High Frequencies –
Frecuencias Su peraltas) y EHF (Extremely High. Frequencies –
Frecuencias Extremadamente Altas). En la banda SHF funcionan
los satélites de comunicación, radares, enlaces por microonda y los
hornos domésticos de microondas. En la banda EHF funcionan
también las señales de radares y equipos de radionavegación.
Red Telefónica:
La red telefónica es la de mayor cobertura geográfica, la que mayor
número de usuarios tiene, y ocasionalmente se ha afirmado que es
"el sistema más complejo del que dispone la humanidad". Permite
establecer una llamada entre dos usuarios en cualquier parte del
planeta de manera distribuida, automática, prácticamente

TOPOLOGIAS DE REDES

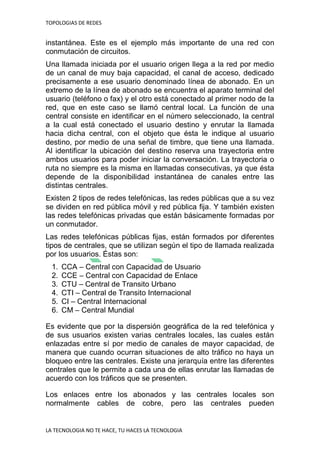

instantánea. Este es el ejemplo más importante de una red con
conmutación de circuitos.
Una llamada iniciada por el usuario origen llega a la red por medio
de un canal de muy baja capacidad, el canal de acceso, dedicado
precisamente a ese usuario denominado línea de abonado. En un
extremo de la línea de abonado se encuentra el aparato terminal del
usuario (teléfono o fax) y el otro está conectado al primer nodo de la
red, que en este caso se llamó central local. La función de una
central consiste en identificar en el número seleccionado, la central
a la cual está conectado el usuario destino y enrutar la llamada
hacia dicha central, con el objeto que ésta le indique al usuario
destino, por medio de una señal de timbre, que tiene una llamada.
Al identificar la ubicación del destino reserva una trayectoria entre
ambos usuarios para poder iniciar la conversación. La trayectoria o
ruta no siempre es la misma en llamadas consecutivas, ya que ésta
depende de la disponibilidad instantánea de canales entre las
distintas centrales.
Existen 2 tipos de redes telefónicas, las redes públicas que a su vez
se dividen en red pública móvil y red pública fija. Y también existen
las redes telefónicas privadas que están básicamente formadas por
un conmutador.
Las redes telefónicas públicas fijas, están formados por diferentes
tipos de centrales, que se utilizan según el tipo de llamada realizada
por los usuarios. Éstas son:
1. CCA – Central con Capacidad de Usuario
2. CCE – Central con Capacidad de Enlace
3. CTU – Central de Transito Urbano
4. CTI – Central de Transito Internacional
5. CI – Central Internacional
6. CM – Central Mundial
Es evidente que por la dispersión geográfica de la red telefónica y
de sus usuarios existen varias centrales locales, las cuales están
enlazadas entre sí por medio de canales de mayor capacidad, de
manera que cuando ocurran situaciones de alto tráfico no haya un
bloqueo entre las centrales. Existe una jerarquía entre las diferentes
centrales que le permite a cada una de ellas enrutar las llamadas de
acuerdo con los tráficos que se presenten.
Los enlaces entre los abonados y las centrales locales son
normalmente cables de cobre, pero las centrales pueden

TOPOLOGIAS DE REDES

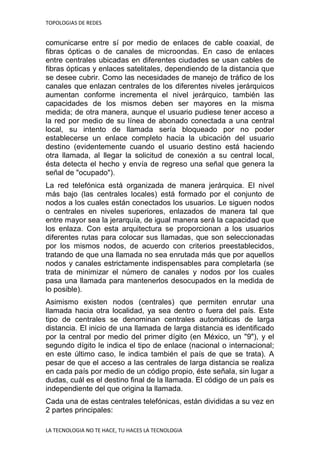

comunicarse entre sí por medio de enlaces de cable coaxial, de
fibras ópticas o de canales de microondas. En caso de enlaces
entre centrales ubicadas en diferentes ciudades se usan cables de
fibras ópticas y enlaces satelitales, dependiendo de la distancia que
se desee cubrir. Como las necesidades de manejo de tráfico de los
canales que enlazan centrales de los diferentes niveles jerárquicos
aumentan conforme incrementa el nivel jerárquico, también las
capacidades de los mismos deben ser mayores en la misma
medida; de otra manera, aunque el usuario pudiese tener acceso a
la red por medio de su línea de abonado conectada a una central
local, su intento de llamada sería bloqueado por no poder
establecerse un enlace completo hacia la ubicación del usuario
destino (evidentemente cuando el usuario destino está haciendo
otra llamada, al llegar la solicitud de conexión a su central local,
ésta detecta el hecho y envía de regreso una señal que genera la
señal de "ocupado").
La red telefónica está organizada de manera jerárquica. El nivel
más bajo (las centrales locales) está formado por el conjunto de
nodos a los cuales están conectados los usuarios. Le siguen nodos
o centrales en niveles superiores, enlazados de manera tal que
entre mayor sea la jerarquía, de igual manera será la capacidad que
los enlaza. Con esta arquitectura se proporcionan a los usuarios
diferentes rutas para colocar sus llamadas, que son seleccionadas
por los mismos nodos, de acuerdo con criterios preestablecidos,
tratando de que una llamada no sea enrutada más que por aquellos
nodos y canales estrictamente indispensables para completarla (se
trata de minimizar el número de canales y nodos por los cuales
pasa una llamada para mantenerlos desocupados en la medida de
lo posible).
Asimismo existen nodos (centrales) que permiten enrutar una
llamada hacia otra localidad, ya sea dentro o fuera del país. Este
tipo de centrales se denominan centrales automáticas de larga
distancia. El inicio de una llamada de larga distancia es identificado
por la central por medio del primer dígito (en México, un "9"), y el
segundo dígito le indica el tipo de enlace (nacional o internacional;
en este último caso, le indica también el país de que se trata). A
pesar de que el acceso a las centrales de larga distancia se realiza
en cada país por medio de un código propio, éste señala, sin lugar a
dudas, cuál es el destino final de la llamada. El código de un país es
independiente del que origina la llamada.
Cada una de estas centrales telefónicas, están divididas a su vez en
2 partes principales:

TOPOLOGIAS DE REDES

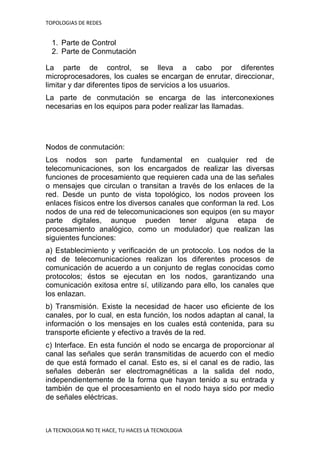

1. Parte de Control
2. Parte de Conmutación
La parte de control, se lleva a cabo por diferentes
microprocesadores, los cuales se encargan de enrutar, direccionar,
limitar y dar diferentes tipos de servicios a los usuarios.
La parte de conmutación se encarga de las interconexiones
necesarias en los equipos para poder realizar las llamadas.
Nodos de conmutación:
Los nodos son parte fundamental en cualquier red de
telecomunicaciones, son los encargados de realizar las diversas
funciones de procesamiento que requieren cada una de las señales
o mensajes que circulan o transitan a través de los enlaces de la
red. Desde un punto de vista topológico, los nodos proveen los
enlaces físicos entre los diversos canales que conforman la red. Los
nodos de una red de telecomunicaciones son equipos (en su mayor
parte digitales, aunque pueden tener alguna etapa de
procesamiento analógico, como un modulador) que realizan las
siguientes funciones:
a) Establecimiento y verificación de un protocolo. Los nodos de la
red de telecomunicaciones realizan los diferentes procesos de
comunicación de acuerdo a un conjunto de reglas conocidas como
protocolos; éstos se ejecutan en los nodos, garantizando una
comunicación exitosa entre sí, utilizando para ello, los canales que
los enlazan.
b) Transmisión. Existe la necesidad de hacer uso eficiente de los
canales, por lo cual, en esta función, los nodos adaptan al canal, la
información o los mensajes en los cuales está contenida, para su
transporte eficiente y efectivo a través de la red.
c) Interface. En esta función el nodo se encarga de proporcionar al
canal las señales que serán transmitidas de acuerdo con el medio
de que está formado el canal. Esto es, si el canal es de radio, las
señales deberán ser electromagnéticas a la salida del nodo,
independientemente de la forma que hayan tenido a su entrada y
también de que el procesamiento en el nodo haya sido por medio
de señales eléctricas.

TOPOLOGIAS DE REDES

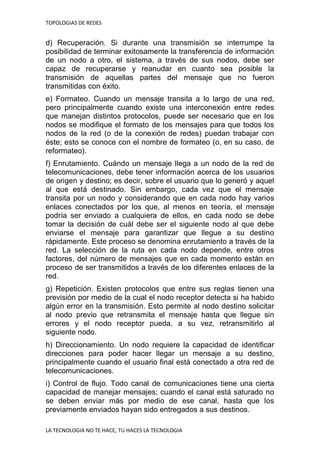

d) Recuperación. Si durante una transmisión se interrumpe la
posibilidad de terminar exitosamente la transferencia de información
de un nodo a otro, el sistema, a través de sus nodos, debe ser
capaz de recuperarse y reanudar en cuanto sea posible la
transmisión de aquellas partes del mensaje que no fueron
transmitidas con éxito.
e) Formateo. Cuando un mensaje transita a lo largo de una red,
pero principalmente cuando existe una interconexión entre redes
que manejan distintos protocolos, puede ser necesario que en los
nodos se modifique el formato de los mensajes para que todos los
nodos de la red (o de la conexión de redes) puedan trabajar con
éste; esto se conoce con el nombre de formateo (o, en su caso, de
reformateo).
f) Enrutamiento. Cuándo un mensaje llega a un nodo de la red de
telecomunicaciones, debe tener información acerca de los usuarios
de origen y destino; es decir, sobre el usuario que lo generó y aquel
al que está destinado. Sin embargo, cada vez que el mensaje
transita por un nodo y considerando que en cada nodo hay varios
enlaces conectados por los que, al menos en teoría, el mensaje
podría ser enviado a cualquiera de ellos, en cada nodo se debe
tomar la decisión de cuál debe ser el siguiente nodo al que debe
enviarse el mensaje para garantizar que llegue a su destino
rápidamente. Este proceso se denomina enrutamiento a través de la
red. La selección de la ruta en cada nodo depende, entre otros
factores, del número de mensajes que en cada momento están en
proceso de ser transmitidos a través de los diferentes enlaces de la
red.
g) Repetición. Existen protocolos que entre sus reglas tienen una
previsión por medio de la cual el nodo receptor detecta si ha habido
algún error en la transmisión. Esto permite al nodo destino solicitar
al nodo previo que retransmita el mensaje hasta que llegue sin
errores y el nodo receptor pueda, a su vez, retransmitirlo al
siguiente nodo.
h) Direccionamiento. Un nodo requiere la capacidad de identificar
direcciones para poder hacer llegar un mensaje a su destino,
principalmente cuando el usuario final está conectado a otra red de
telecomunicaciones.
i) Control de flujo. Todo canal de comunicaciones tiene una cierta
capacidad de manejar mensajes; cuando el canal está saturado no
se deben enviar más por medio de ese canal, hasta que los
previamente enviados hayan sido entregados a sus destinos.

TOPOLOGIAS DE REDES

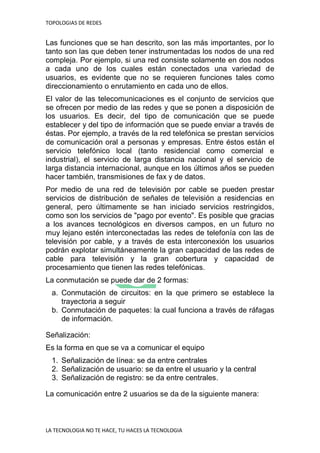

Las funciones que se han descrito, son las más importantes, por lo
tanto son las que deben tener instrumentadas los nodos de una red
compleja. Por ejemplo, si una red consiste solamente en dos nodos
a cada uno de los cuales están conectados una variedad de
usuarios, es evidente que no se requieren funciones tales como
direccionamiento o enrutamiento en cada uno de ellos.
El valor de las telecomunicaciones es el conjunto de servicios que
se ofrecen por medio de las redes y que se ponen a disposición de
los usuarios. Es decir, del tipo de comunicación que se puede
establecer y del tipo de información que se puede enviar a través de
éstas. Por ejemplo, a través de la red telefónica se prestan servicios
de comunicación oral a personas y empresas. Entre éstos están el
servicio telefónico local (tanto residencial como comercial e
industrial), el servicio de larga distancia nacional y el servicio de
larga distancia internacional, aunque en los últimos años se pueden
hacer también, transmisiones de fax y de datos.
Por medio de una red de televisión por cable se pueden prestar
servicios de distribución de señales de televisión a residencias en
general, pero últimamente se han iniciado servicios restringidos,
como son los servicios de "pago por evento". Es posible que gracias
a los avances tecnológicos en diversos campos, en un futuro no
muy lejano estén interconectadas las redes de telefonía con las de
televisión por cable, y a través de esta interconexión los usuarios
podrán explotar simultáneamente la gran capacidad de las redes de
cable para televisión y la gran cobertura y capacidad de
procesamiento que tienen las redes telefónicas.
La conmutación se puede dar de 2 formas:
a. Conmutación de circuitos: en la que primero se establece la
trayectoria a seguir
b. Conmutación de paquetes: la cual funciona a través de ráfagas
de información.
Señalización:
Es la forma en que se va a comunicar el equipo
1. Señalización de línea: se da entre centrales
2. Señalización de usuario: se da entre el usuario y la central
3. Señalización de registro: se da entre centrales.
La comunicación entre 2 usuarios se da de la siguiente manera:

TOPOLOGIAS DE REDES

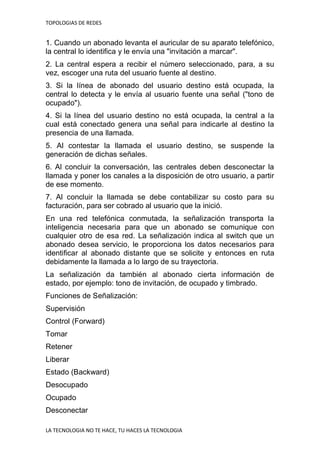

1. Cuando un abonado levanta el auricular de su aparato telefónico,
la central lo identifica y le envía una "invitación a marcar".
2. La central espera a recibir el número seleccionado, para, a su
vez, escoger una ruta del usuario fuente al destino.
3. Si la línea de abonado del usuario destino está ocupada, la
central lo detecta y le envía al usuario fuente una señal ("tono de
ocupado").
4. Si la línea del usuario destino no está ocupada, la central a la
cual está conectado genera una señal para indicarle al destino la
presencia de una llamada.
5. Al contestar la llamada el usuario destino, se suspende la
generación de dichas señales.
6. Al concluir la conversación, las centrales deben desconectar la
llamada y poner los canales a la disposición de otro usuario, a partir
de ese momento.
7. Al concluir la llamada se debe contabilizar su costo para su
facturación, para ser cobrado al usuario que la inició.
En una red telefónica conmutada, la señalización transporta la
inteligencia necesaria para que un abonado se comunique con
cualquier otro de esa red. La señalización indica al switch que un
abonado desea servicio, le proporciona los datos necesarios para
identificar al abonado distante que se solicite y entonces en ruta
debidamente la llamada a lo largo de su trayectoria.
La señalización da también al abonado cierta información de
estado, por ejemplo: tono de invitación, de ocupado y timbrado.
Funciones de Señalización:
Supervisión
Control (Forward)
Tomar
Retener
Liberar
Estado (Backward)
Desocupado
Ocupado
Desconectar

TOPOLOGIAS DE REDES

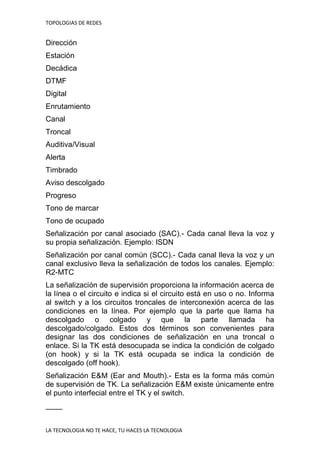

Dirección
Estación
Decádica
DTMF
Digital
Enrutamiento
Canal
Troncal
Auditiva/Visual
Alerta
Timbrado
Aviso descolgado
Progreso
Tono de marcar
Tono de ocupado
Señalización por canal asociado (SAC).- Cada canal lleva la voz y
su propia señalización. Ejemplo: ISDN
Señalización por canal común (SCC).- Cada canal lleva la voz y un
canal exclusivo lleva la señalización de todos los canales. Ejemplo:
R2-MTC
La señalización de supervisión proporciona la información acerca de
la línea o el circuito e indica si el circuito está en uso o no. Informa
al switch y a los circuitos troncales de interconexión acerca de las
condiciones en la línea. Por ejemplo que la parte que llama ha
descolgado o colgado y que la parte llamada ha
descolgado/colgado. Estos dos términos son convenientes para
designar las dos condiciones de señalización en una troncal o
enlace. Si la TK está desocupada se indica la condición de colgado
(on hook) y si la TK está ocupada se indica la condición de
descolgado (off hook).
Señalización E&M (Ear and Mouth).- Esta es la forma más común
de supervisión de TK. La señalización E&M existe únicamente entre
el punto interfecial entre el TK y el switch.
____

TOPOLOGIAS DE REDES

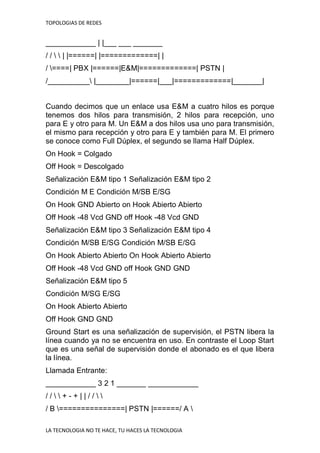

____________ | |___ ___ _______
/ / | |======| |=============| |
/ ====| PBX |======|E&M|=============| PSTN |
/__________ |________|======|___|=============|_______|
Cuando decimos que un enlace usa E&M a cuatro hilos es porque
tenemos dos hilos para transmisión, 2 hilos para recepción, uno
para E y otro para M. Un E&M a dos hilos usa uno para transmisión,
el mismo para recepción y otro para E y también para M. El primero
se conoce como Full Dúplex, el segundo se llama Half Dúplex.
On Hook = Colgado
Off Hook = Descolgado
Señalización E&M tipo 1 Señalización E&M tipo 2
Condición M E Condición M/SB E/SG
On Hook GND Abierto on Hook Abierto Abierto
Off Hook -48 Vcd GND off Hook -48 Vcd GND
Señalización E&M tipo 3 Señalización E&M tipo 4
Condición M/SB E/SG Condición M/SB E/SG
On Hook Abierto Abierto On Hook Abierto Abierto
Off Hook -48 Vcd GND off Hook GND GND
Señalización E&M tipo 5
Condición M/SG E/SG
On Hook Abierto Abierto
Off Hook GND GND
Ground Start es una señalización de supervisión, el PSTN libera la
línea cuando ya no se encuentra en uso. En contraste el Loop Start
que es una señal de supervisión donde el abonado es el que libera
la línea.
Llamada Entrante:
____________ 3 2 1 _______ ____________
/ / + - + | | / /
/ B ===============| PSTN |======/ A

TOPOLOGIAS DE REDES
/__________ - + - |_______| /__________
1) A esperando que B conteste.
2) Durante la llamada.
3) Cuando cuelga B toda la línea de B A PSTN se libera.
Cuando B contesta a A, el PBSTN cambia la polaridad y se
establece la comunicación. La llamada no acaba hasta que A
cuelgue.
Llamada Saliente:
____________ 5 4 3 2 1 _______ ____________
/ / + - + - + | | / /
/ A =================| PSTN |======/ B
/__________ - + - + - |_______| /__________
1) A termina de marcar.
2) B descuelga.
3) Durante la llamada.
4) Cuelga B.
5) Cuelga A.
Cuando A acaba de marcar, el PSTN cambia la polaridad, cuando B
contesta se vuelve a cambiar la polaridad
ACCESO A INTERNET:
¿Qué es la banda ancha?
El acceso a la banda ancha o Internet de alta velocidad permite a
los usuarios tener acceso a Internet y los servicios que ofrece a
velocidades significativamente más altas que las que obtiene con
los servicios de Internet por “marcación”. Las velocidades de
transmisión varían significativamente dependiendo del tipo y nivel
particular de servicio y puede variar desde una velocidad de 200
kilobits por segundo (Kbps) o 200,000 bits por segundo hasta seis
megabits por segundo (Mbps) o 6, 000,000 bits por segundo.
Algunos recientemente ofrecen velocidades de 50 a 100 Mbps Los
servicios a residencias típicamente ofrecen velocidades mayores de
bajada (del Internet a su computadora) que de subida (de su
computadora al Internet).

TOPOLOGIAS DE REDES

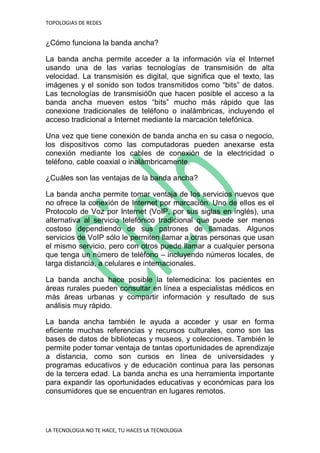

¿Cómo funciona la banda ancha?
La banda ancha permite acceder a la información vía el Internet
usando una de las varias tecnologías de transmisión de alta
velocidad. La transmisión es digital, que significa que el texto, las
imágenes y el sonido son todos transmitidos como “bits” de datos.
Las tecnologías de transmisió0n que hacen posible el acceso a la
banda ancha mueven estos “bits” mucho más rápido que las
conexione tradicionales de teléfono o inalámbricas, incluyendo el
acceso tradicional a Internet mediante la marcación telefónica.
Una vez que tiene conexión de banda ancha en su casa o negocio,
los dispositivos como las computadoras pueden anexarse esta
conexión mediante los cables de conexión de la electricidad o
teléfono, cable coaxial o inalámbricamente.
¿Cuáles son las ventajas de la banda ancha?
La banda ancha permite tomar ventaja de los servicios nuevos que
no ofrece la conexión de Internet por marcación. Uno de ellos es el
Protocolo de Voz por Internet (VoIP, por sus siglas en inglés), una
alternativa al servicio telefónico tradicional que puede ser menos
costoso dependiendo de sus patrones de llamadas. Algunos
servicios de VoIP sólo le permiten llamar a otras personas que usan
el mismo servicio, pero con otros puede llamar a cualquier persona
que tenga un número de teléfono – incluyendo números locales, de
larga distancia, a celulares e internacionales.
La banda ancha hace posible la telemedicina: los pacientes en
áreas rurales pueden consultar en línea a especialistas médicos en
más áreas urbanas y compartir información y resultado de sus
análisis muy rápido.
La banda ancha también le ayuda a acceder y usar en forma
eficiente muchas referencias y recursos culturales, como son las
bases de datos de bibliotecas y museos, y colecciones. También le
permite poder tomar ventaja de tantas oportunidades de aprendizaje
a distancia, como son cursos en línea de universidades y
programas educativos y de educación continua para las personas
de la tercera edad. La banda ancha es una herramienta importante
para expandir las oportunidades educativas y económicas para los
consumidores que se encuentran en lugares remotos.

TOPOLOGIAS DE REDES

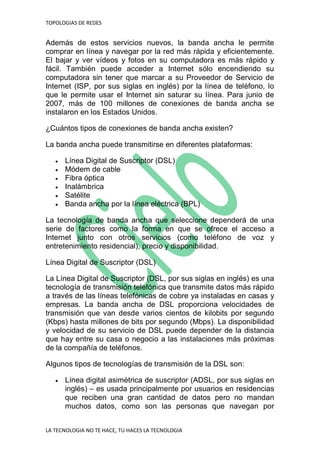

Además de estos servicios nuevos, la banda ancha le permite
comprar en línea y navegar por la red más rápida y eficientemente.
El bajar y ver vídeos y fotos en su computadora es más rápido y
fácil. También puede acceder a Internet sólo encendiendo su
computadora sin tener que marcar a su Proveedor de Servicio de
Internet (ISP, por sus siglas en inglés) por la línea de teléfono, lo
que le permite usar el Internet sin saturar su línea. Para junio de
2007, más de 100 millones de conexiones de banda ancha se
instalaron en los Estados Unidos.
¿Cuántos tipos de conexiones de banda ancha existen?
La banda ancha puede transmitirse en diferentes plataformas:
 Línea Digital de Suscriptor (DSL)
 Módem de cable
 Fibra óptica
 Inalámbrica
 Satélite
 Banda ancha por la línea eléctrica (BPL)
La tecnología de banda ancha que seleccione dependerá de una
serie de factores como la forma en que se ofrece el acceso a
Internet junto con otros servicios (como teléfono de voz y
entretenimiento residencial), precio y disponibilidad.
Línea Digital de Suscriptor (DSL)
La Línea Digital de Suscriptor (DSL, por sus siglas en inglés) es una
tecnología de transmisión telefónica que transmite datos más rápido
a través de las líneas telefónicas de cobre ya instaladas en casas y
empresas. La banda ancha de DSL proporciona velocidades de
transmisión que van desde varios cientos de kilobits por segundo
(Kbps) hasta millones de bits por segundo (Mbps). La disponibilidad
y velocidad de su servicio de DSL puede depender de la distancia
que hay entre su casa o negocio a las instalaciones más próximas
de la compañía de teléfonos.
Algunos tipos de tecnologías de transmisión de la DSL son:
 Línea digital asimétrica de suscriptor (ADSL, por sus siglas en
inglés) – es usada principalmente por usuarios en residencias
que reciben una gran cantidad de datos pero no mandan
muchos datos, como son las personas que navegan por

TOPOLOGIAS DE REDES

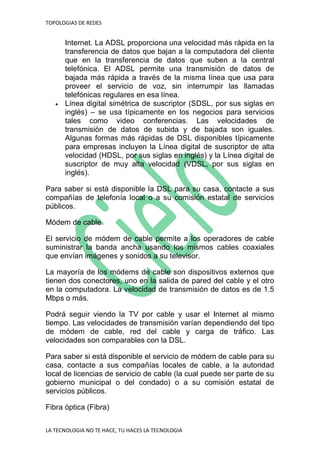

Internet. La ADSL proporciona una velocidad más rápida en la
transferencia de datos que bajan a la computadora del cliente
que en la transferencia de datos que suben a la central
telefónica. El ADSL permite una transmisión de datos de
bajada más rápida a través de la misma línea que usa para
proveer el servicio de voz, sin interrumpir las llamadas
telefónicas regulares en esa línea.
 Línea digital simétrica de suscriptor (SDSL, por sus siglas en
inglés) – se usa típicamente en los negocios para servicios
tales como video conferencias. Las velocidades de
transmisión de datos de subida y de bajada son iguales.
Algunas formas más rápidas de DSL disponibles típicamente
para empresas incluyen la Línea digital de suscriptor de alta
velocidad (HDSL, por sus siglas en inglés) y la Línea digital de
suscriptor de muy alta velocidad (VDSL, por sus siglas en
inglés).
Para saber si está disponible la DSL para su casa, contacte a sus
compañías de telefonía local o a su comisión estatal de servicios
públicos.
Módem de cable
El servicio de módem de cable permite a los operadores de cable
suministrar la banda ancha usando los mismos cables coaxiales
que envían imágenes y sonidos a su televisor.
La mayoría de los módems de cable son dispositivos externos que
tienen dos conectores, uno en la salida de pared del cable y el otro
en la computadora. La velocidad de transmisión de datos es de 1.5
Mbps o más.
Podrá seguir viendo la TV por cable y usar el Internet al mismo
tiempo. Las velocidades de transmisión varían dependiendo del tipo
de módem de cable, red del cable y carga de tráfico. Las
velocidades son comparables con la DSL.
Para saber si está disponible el servicio de módem de cable para su
casa, contacte a sus compañías locales de cable, a la autoridad
local de licencias de servicio de cable (la cual puede ser parte de su
gobierno municipal o del condado) o a su comisión estatal de
servicios públicos.
Fibra óptica (Fibra)

TOPOLOGIAS DE REDES

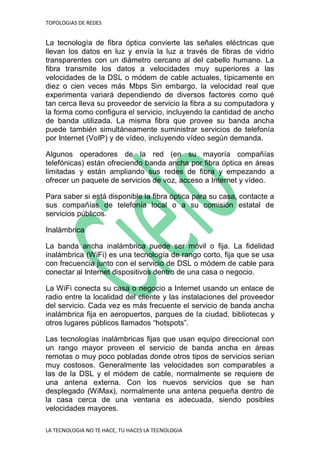

La tecnología de fibra óptica convierte las señales eléctricas que
llevan los datos en luz y envía la luz a través de fibras de vidrio
transparentes con un diámetro cercano al del cabello humano. La
fibra transmite los datos a velocidades muy superiores a las
velocidades de la DSL o módem de cable actuales, típicamente en
diez o cien veces más Mbps Sin embargo, la velocidad real que
experimenta variará dependiendo de diversos factores como qué
tan cerca lleva su proveedor de servicio la fibra a su computadora y
la forma como configura el servicio, incluyendo la cantidad de ancho
de banda utilizada. La misma fibra que provee su banda ancha
puede también simultáneamente suministrar servicios de telefonía
por Internet (VoIP) y de vídeo, incluyendo vídeo según demanda.
Algunos operadores de la red (en su mayoría compañías
telefónicas) están ofreciendo banda ancha por fibra óptica en áreas
limitadas y están ampliando sus redes de fibra y empezando a
ofrecer un paquete de servicios de voz, acceso a Internet y vídeo.
Para saber si está disponible la fibra óptica para su casa, contacte a
sus compañías de telefonía local o a su comisión estatal de
servicios públicos.
Inalámbrica
La banda ancha inalámbrica puede ser móvil o fija. La fidelidad
inalámbrica (WiFi) es una tecnología de rango corto, fija que se usa
con frecuencia junto con el servicio de DSL o módem de cable para
conectar al Internet dispositivos dentro de una casa o negocio.
La WiFi conecta su casa o negocio a Internet usando un enlace de
radio entre la localidad del cliente y las instalaciones del proveedor
del servicio. Cada vez es más frecuente el servicio de banda ancha
inalámbrica fija en aeropuertos, parques de la ciudad, bibliotecas y
otros lugares públicos llamados “hotspots”.
Las tecnologías inalámbricas fijas que usan equipo direccional con
un rango mayor proveen el servicio de banda ancha en áreas
remotas o muy poco pobladas donde otros tipos de servicios serían
muy costosos. Generalmente las velocidades son comparables a
las de la DSL y el módem de cable, normalmente se requiere de
una antena externa. Con los nuevos servicios que se han
desplegado (WiMax), normalmente una antena pequeña dentro de
la casa cerca de una ventana es adecuada, siendo posibles
velocidades mayores.

TOPOLOGIAS DE REDES

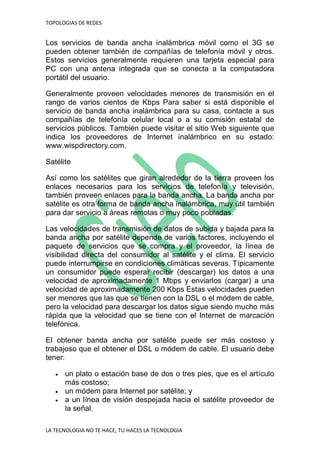

Los servicios de banda ancha inalámbrica móvil como el 3G se
pueden obtener también de compañías de telefonía móvil y otros.
Estos servicios generalmente requieren una tarjeta especial para
PC con una antena integrada que se conecta a la computadora
portátil del usuario.
Generalmente proveen velocidades menores de transmisión en el
rango de varios cientos de Kbps Para saber si está disponible el
servicio de banda ancha inalámbrica para su casa, contacte a sus
compañías de telefonía celular local o a su comisión estatal de
servicios públicos. También puede visitar el sitio Web siguiente que
indica los proveedores de Internet inalámbrico en su estado:
www.wispdirectory.com.
Satélite
Así como los satélites que giran alrededor de la tierra proveen los
enlaces necesarios para los servicios de telefonía y televisión,
también proveen enlaces para la banda ancha. La banda ancha por
satélite es otra forma de banda ancha inalámbrica, muy útil también
para dar servicio a áreas remotas o muy poco pobladas.
Las velocidades de transmisión de datos de subida y bajada para la
banda ancha por satélite depende de varios factores, incluyendo el
paquete de servicios que se compra y el proveedor, la línea de
visibilidad directa del consumidor al satélite y el clima. El servicio
puede interrumpirse en condiciones climáticas severas. Típicamente
un consumidor puede esperar recibir (descargar) los datos a una
velocidad de aproximadamente 1 Mbps y enviarlos (cargar) a una
velocidad de aproximadamente 200 Kbps Estas velocidades pueden
ser menores que las que se tienen con la DSL o el módem de cable,
pero la velocidad para descargar los datos sigue siendo mucho más
rápida que la velocidad que se tiene con el Internet de marcación
telefónica.
El obtener banda ancha por satélite puede ser más costoso y
trabajoso que el obtener el DSL o módem de cable. El usuario debe
tener:
 un plato o estación base de dos o tres pies, que es el artículo
más costoso;
 un módem para Internet por satélite; y
 a un línea de visión despejada hacia el satélite proveedor de
la señal.

TOPOLOGIAS DE REDES

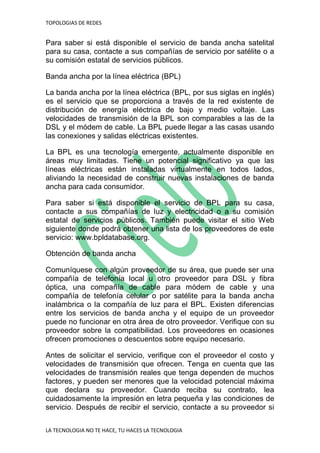

Para saber si está disponible el servicio de banda ancha satelital
para su casa, contacte a sus compañías de servicio por satélite o a
su comisión estatal de servicios públicos.
Banda ancha por la línea eléctrica (BPL)
La banda ancha por la línea eléctrica (BPL, por sus siglas en inglés)
es el servicio que se proporciona a través de la red existente de
distribución de energía eléctrica de bajo y medio voltaje. Las
velocidades de transmisión de la BPL son comparables a las de la
DSL y el módem de cable. La BPL puede llegar a las casas usando
las conexiones y salidas eléctricas existentes.
La BPL es una tecnología emergente, actualmente disponible en
áreas muy limitadas. Tiene un potencial significativo ya que las
líneas eléctricas están instaladas virtualmente en todos lados,
aliviando la necesidad de construir nuevas instalaciones de banda
ancha para cada consumidor.
Para saber si está disponible el servicio de BPL para su casa,
contacte a sus compañías de luz y electricidad o a su comisión
estatal de servicios públicos. También puede visitar el sitio Web
siguiente donde podrá obtener una lista de los proveedores de este
servicio: www.bpldatabase.org.
Obtención de banda ancha
Comuníquese con algún proveedor de su área, que puede ser una
compañía de telefonía local u otro proveedor para DSL y fibra
óptica, una compañía de cable para módem de cable y una
compañía de telefonía celular o por satélite para la banda ancha
inalámbrica o la compañía de luz para el BPL. Existen diferencias
entre los servicios de banda ancha y el equipo de un proveedor
puede no funcionar en otra área de otro proveedor. Verifique con su
proveedor sobre la compatibilidad. Los proveedores en ocasiones
ofrecen promociones o descuentos sobre equipo necesario.
Antes de solicitar el servicio, verifique con el proveedor el costo y
velocidades de transmisión que ofrecen. Tenga en cuenta que las
velocidades de transmisión reales que tenga dependen de muchos
factores, y pueden ser menores que la velocidad potencial máxima
que declara su proveedor. Cuando reciba su contrato, lea
cuidadosamente la impresión en letra pequeña y las condiciones de
servicio. Después de recibir el servicio, contacte a su proveedor si

TOPOLOGIAS DE REDES

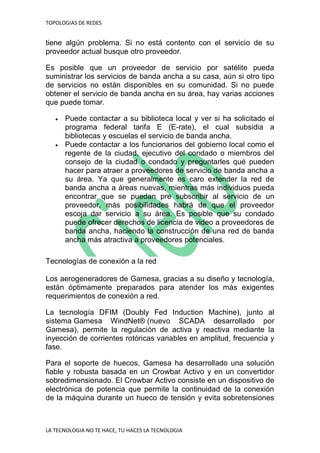

tiene algún problema. Si no está contento con el servicio de su
proveedor actual busque otro proveedor.
Es posible que un proveedor de servicio por satélite pueda
suministrar los servicios de banda ancha a su casa, aún si otro tipo
de servicios no están disponibles en su comunidad. Si no puede
obtener el servicio de banda ancha en su área, hay varias acciones
que puede tomar.
 Puede contactar a su biblioteca local y ver si ha solicitado el
programa federal tarifa E (E-rate), el cual subsidia a
bibliotecas y escuelas el servicio de banda ancha.
 Puede contactar a los funcionarios del gobierno local como el
regente de la ciudad, ejecutivo del condado o miembros del
consejo de la ciudad o condado y preguntarles qué pueden
hacer para atraer a proveedores de servicio de banda ancha a
su área. Ya que generalmente es caro extender la red de
banda ancha a áreas nuevas, mientras más individuos pueda
encontrar que se puedan pre subscribir al servicio de un
proveedor, más posibilidades habrá de que el proveedor
escoja dar servicio a su área. Es posible que su condado
puede ofrecer derechos de licencia de video a proveedores de
banda ancha, haciendo la construcción de una red de banda
ancha más atractiva a proveedores potenciales.
Tecnologías de conexión a la red
Los aerogeneradores de Gamesa, gracias a su diseño y tecnología,
están óptimamente preparados para atender los más exigentes
requerimientos de conexión a red.
La tecnología DFIM (Doubly Fed Induction Machine), junto al
sistema Gamesa WindNet® (nuevo SCADA desarrollado por
Gamesa), permite la regulación de activa y reactiva mediante la
inyección de corrientes rotóricas variables en amplitud, frecuencia y
fase.
Para el soporte de huecos, Gamesa ha desarrollado una solución
fiable y robusta basada en un Crowbar Activo y en un convertidor
sobredimensionado. El Crowbar Activo consiste en un dispositivo de
electrónica de potencia que permite la continuidad de la conexión
de la máquina durante un hueco de tensión y evita sobretensiones

TOPOLOGIAS DE REDES

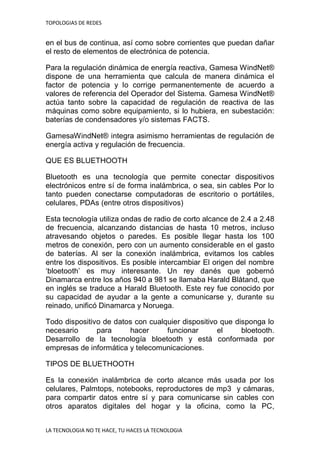

en el bus de continua, así como sobre corrientes que puedan dañar
el resto de elementos de electrónica de potencia.
Para la regulación dinámica de energía reactiva, Gamesa WindNet®
dispone de una herramienta que calcula de manera dinámica el
factor de potencia y lo corrige permanentemente de acuerdo a
valores de referencia del Operador del Sistema. Gamesa WindNet®
actúa tanto sobre la capacidad de regulación de reactiva de las
máquinas como sobre equipamiento, si lo hubiera, en subestación:
baterías de condensadores y/o sistemas FACTS.
GamesaWindNet® integra asimismo herramientas de regulación de
energía activa y regulación de frecuencia.
QUE ES BLUETHOOTH
Bluetooth es una tecnología que permite conectar dispositivos
electrónicos entre sí de forma inalámbrica, o sea, sin cables Por lo
tanto pueden conectarse computadoras de escritorio o portátiles,
celulares, PDAs (entre otros dispositivos)
Esta tecnología utiliza ondas de radio de corto alcance de 2.4 a 2.48
de frecuencia, alcanzando distancias de hasta 10 metros, incluso
atravesando objetos o paredes. Es posible llegar hasta los 100
metros de conexión, pero con un aumento considerable en el gasto
de baterías. Al ser la conexión inalámbrica, evitamos los cables
entre los dispositivos. Es posible intercambiar El origen del nombre
„bloetooth‟ es muy interesante. Un rey danés que gobernó
Dinamarca entre los años 940 a 981 se llamaba Harald Blåtand, que
en inglés se traduce a Harald Bluetooth. Este rey fue conocido por
su capacidad de ayudar a la gente a comunicarse y, durante su
reinado, unificó Dinamarca y Noruega.
Todo dispositivo de datos con cualquier dispositivo que disponga lo
necesario para hacer funcionar el bloetooth.
Desarrollo de la tecnología bloetooth y está conformada por
empresas de informática y telecomunicaciones.
TIPOS DE BLUETHOOTH
Es la conexión inalámbrica de corto alcance más usada por los
celulares, Palmtops, notebooks, reproductores de mp3 y cámaras,
para compartir datos entre sí y para comunicarse sin cables con
otros aparatos digitales del hogar y la oficina, como la PC,

TOPOLOGIAS DE REDES

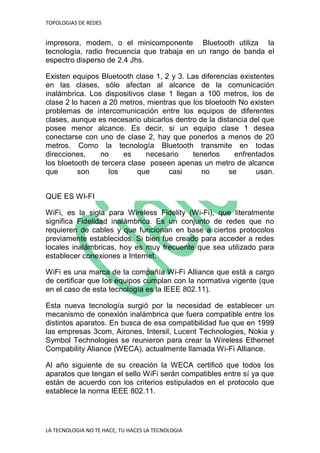

impresora, modem, o el minicomponente Bluetooth utiliza la
tecnología, radio frecuencia que trabaja en un rango de banda el
espectro disperso de 2.4 Jhs.
Existen equipos Bluetooth clase 1, 2 y 3. Las diferencias existentes
en las clases, sólo afectan al alcance de la comunicación
inalámbrica. Los dispositivos clase 1 llegan a 100 metros, los de
clase 2 lo hacen a 20 metros, mientras que los bloetooth No existen
problemas de intercomunicación entre los equipos de diferentes
clases, aunque es necesario ubicarlos dentro de la distancia del que
posee menor alcance. Es decir, si un equipo clase 1 desea
conectarse con uno de clase 2, hay que ponerlos a menos de 20
metros. Como la tecnología Bluetooth transmite en todas
direcciones, no es necesario tenerlos enfrentados
los bloetooth de tercera clase poseen apenas un metro de alcance
que son los que casi no se usan.
QUE ES WI-FI
WiFi, es la sigla para Wireless Fidelity (Wi-Fi), que literalmente
significa Fidelidad inalámbrica. Es un conjunto de redes que no
requieren de cables y que funcionan en base a ciertos protocolos
previamente establecidos. Si bien fue creado para acceder a redes
locales inalámbricas, hoy es muy frecuente que sea utilizado para
establecer conexiones a Internet.
WiFi es una marca de la compañía Wi-Fi Alliance que está a cargo
de certificar que los equipos cumplan con la normativa vigente (que
en el caso de esta tecnología es la IEEE 802.11).
Esta nueva tecnología surgió por la necesidad de establecer un
mecanismo de conexión inalámbrica que fuera compatible entre los
distintos aparatos. En busca de esa compatibilidad fue que en 1999
las empresas 3com, Airones, Intersil, Lucent Technologies, Nokia y
Symbol Technologies se reunieron para crear la Wireless Ethernet
Compability Aliance (WECA), actualmente llamada Wi-Fi Alliance.
Al año siguiente de su creación la WECA certificó que todos los
aparatos que tengan el sello WiFi serán compatibles entre sí ya que
están de acuerdo con los criterios estipulados en el protocolo que
establece la norma IEEE 802.11.

TOPOLOGIAS DE REDES

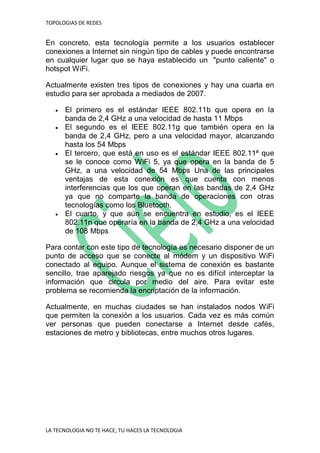

En concreto, esta tecnología permite a los usuarios establecer
conexiones a Internet sin ningún tipo de cables y puede encontrarse
en cualquier lugar que se haya establecido un "punto caliente" o
hotspot WiFi.
Actualmente existen tres tipos de conexiones y hay una cuarta en
estudio para ser aprobada a mediados de 2007.
 El primero es el estándar IEEE 802.11b que opera en la
banda de 2,4 GHz a una velocidad de hasta 11 Mbps
 El segundo es el IEEE 802.11g que también opera en la
banda de 2,4 GHz, pero a una velocidad mayor, alcanzando
hasta los 54 Mbps
 El tercero, que está en uso es el estándar IEEE 802.11ª que
se le conoce como WiFi 5, ya que opera en la banda de 5
GHz, a una velocidad de 54 Mbps Una de las principales
ventajas de esta conexión es que cuenta con menos
interferencias que los que operan en las bandas de 2,4 GHz
ya que no comparte la banda de operaciones con otras
tecnologías como los Bluetooth.
 El cuarto, y que aún se encuentra en estudio, es el IEEE
802.11n que operaría en la banda de 2,4 GHz a una velocidad
de 108 Mbps
Para contar con este tipo de tecnología es necesario disponer de un
punto de acceso que se conecte al módem y un dispositivo WiFi
conectado al equipo. Aunque el sistema de conexión es bastante
sencillo, trae aparejado riesgos ya que no es difícil interceptar la
información que circula por medio del aire. Para evitar este
problema se recomienda la encriptación de la información.
Actualmente, en muchas ciudades se han instalados nodos WiFi
que permiten la conexión a los usuarios. Cada vez es más común
ver personas que pueden conectarse a Internet desde cafés,
estaciones de metro y bibliotecas, entre muchos otros lugares.

TOPOLOGIAS DE REDES
(s.f.).
(s.f.).
arieldx.tripod.com/manualdx/bandas/bandas.htm . (13 de marzo de 2000-2020). Recuperado
el 20 de septiembre de 2010 , de http://arieldx.tripod.com/manualdx/bandas/bandas.htm
http://www.asifunciona.com/electrotecnia/ke_frec_radio/ke_frec_radio_1.htm. (s.f.).
Recuperado el 20 de septiembre de 2010, de
http://www.asifunciona.com/electrotecnia/ke_frec_radio/ke_frec_radio_1.htm
monografias.com. (13 de marzo de 2000). Recuperado el 20 de septiembre de 2010, de
http://monografias.com
redesdedatos.com. (s.f.). Recuperado el 20 de septiembre de 2010, de
http://www.redesdedatos.com
www.monografias.com>. (14 de agosto de 2005). Recuperado el 20 de septiembre de 2010, de
http://www.monografias.com/trabajos15/redes-clasif/redes-clasif.shtml

Redes lan.docx cielo

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Redes lan.docx cielo

Último

Redes lan.docx cielo
