Reglamento Nacional de Edificaciones.pdf

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320472 El Peruano
Jueves 8 de junio de 2006
TITULO I
GENERALIDADES
G.010 Consideraciones básicas
G.020 Principios generales
G.030 Derechos y responsabilidades
G.040 Definiciones
G.050 Seguridad durante la construcción
TITULO II
HABILITACIONES URBANAS
CONSIDERACIONES GENERALES DE LAS
HABILITACIONES
GH.010 Alcances y contenido
GH.020 Componentes de Diseño Urbano
II.1. TIPOS DE HABILITACIONES
TH.010 Habilitaciones residenciales
TH.020 Habilitaciones comerciales
TH.030 Habilitaciones industriales
TH.040 Habilitaciones para usos especiales
TH.050 Habilitaciones en riberas y laderas
TH.060 Reurbanización
II.2. COMPONENTES ESTRUCTURALES
CE.010 Aceras y pavimentos
CE.020 Estabilización de suelos y taludes
CE.030 Obras especiales y complementarias
II.3. OBRAS DE SANEAMIENTO
OS.010 Captación y conducción de agua para consumo
humano
OS.020 Plantas de tratamiento de agua para consumo
humano
OS.030 Almacenamiento de agua para consumo huma-
no
OS.040 Estaciones de bombeo de agua para consumo
humano
OS.050 Redes de distribución de agua para consumo
humano
OS.060 Drenaje pluvial urbano
OS.070 Redes de aguas residuales
OS.080 Estaciones de bombeo de aguas residuales
OS.090 Plantas de tratamiento de aguas residuales
OS.100 Consideraciones básicas de diseño de infraes-
tructura sanitaria
II.4. OBRAS DE SUMINISTRO DE ENERGIAY CO-
MUNICACIONES
EC.010 Redes de distribución de energía eléctrica
EC.020 Redes de alumbrado público
EC.030 Subestaciones eléctricas
EC.040 Redes e instalaciones de comunicaciones
TITULO III
EDIFICACIONES
CONSIDERACIONES GENERALES DE LAS
EDIFICACIONES
GE.010 Alcances y contenido
GE.020 Componentes y características de los proyec-
tos
GE.030 Calidad en la construcción
GE.040 Uso y mantenimiento
III.1. ARQUITECTURA
A.010 Condiciones generales de diseño
A.020 Vivienda
A.030 Hospedaje
A.040 Educación
A.050 Salud
A.060 Industria
A.070 Comercio
A.080 Oficinas
A.090 Servicios comunales
A.100 Recreación y deportes
A.110 Transportes y comunicaciones
A.120 Accesibilidad para personas con discapacidad
A.130 Requisitos de seguridad
A.140 Bienes culturales inmuebles y zonas monumen-
tales
III.2. ESTRUCTURAS
E.010 Madera
E.020 Cargas
E.030 Diseño sismorresistente
E.040 Vidrio
E.050 Suelos y cimentaciones
E.060 Concreto armado
E.070 Albañilería
E.080 Adobe
E.090 Estructuras metálicas
III.3. INSTALACIONES SANITARIAS
IS.010 Instalaciones sanitarias para edificaciones
IS.020 Tanques sépticos
III.4. INSTALACIONES ELECTRICAS Y MECÁNI-
CAS
EM.010 Instalaciones eléctricas interiores
EM.020 Instalaciones de comunicaciones
EM.030 Instalaciones de ventilación
EM.040 Instalaciones de gas
EM.050 Instalaciones de climatización
EM.060 Chimeneas y hogares
EM.070 Transporte mecánico
EM.080 Instalaciones con energía solar
EM.090 Instalaciones con energía eólica
EM.100 Instalaciones de alto riesgo
REGLAMENTO NACIONAL DE EDIFICACIONES
INDICE
Documento Electrónico descargado de: www.urbanistasperu.org

El Peruano
Jueves 8 de junio de 2006 320473
NORMAS LEGALES
R
EPUBLICA DEL PERU
TITULO I
GENERALIDADES
NORMA G.010
CONSIDERACIONES BASICAS
Articulo 1.- El Reglamento Nacional de Edificaciones
tiene por objeto normar los criterios y requisitos mínimos
para el Diseño y ejecución de las Habilitaciones Urbanas
y las Edificaciones, permitiendo de esta manera una me-
jor ejecución de los Planes Urbanos.
Es la norma técnica rectora en el territorio nacional
que establece los derechos y responsabilidades de los
actores que intervienen en el proceso edificatorio, con el
fin de asegurar la calidad de la edificación.
Artículo 2.- El Reglamento Nacional de Edificaciones
es de aplicación obligatoria para quienes desarrollen pro-
cesos de habilitación urbana y edificación en el ámbito
nacional, cuyo resultado es de carácter permanente, pú-
blico o privado.
Artículo 3.- Las Municipalidades Provinciales podrán
formular Normas complementarias en función de las ca-
racterísticas geográficas y climáticas particulares y la rea-
lidad cultural de su jurisdicción. Dichas normas deberán
estar basadas en los aspectos normados en el presente
Título, y concordadas con lo dispuesto en el presente
Reglamento.
Artículo 4.- El Reglamento Nacional de Edificaciones
comprende tres títulos.
El Título Primero norma las Generalidades y constitu-
ye la base introductoria a las normas contenidas en los
dos Títulos siguientes.
El Título Segundo norma las Habilitaciones Urbanas y
contiene las normas referidas a los tipos de habilitacio-
nes, los componentes estructurales, las obras de sanea-
miento y las obras de suministro de energía y comunica-
ciones.
El Título Tercero norma las Edificaciones y compren-
de las normas referidas a arquitectura, estructuras, ins-
talaciones sanitarias e instalaciones eléctricas y me-
cánicas.
Artículo 5.- Para garantizar la seguridad de las per-
sonas, la calidad de vida y la protección del medio am-
biente, las habilitaciones urbanas y edificaciones debe-
rán proyectarse y construirse, satisfaciendo las siguien-
tes condiciones:
a) Seguridad:
Seguridad estructural, de manera que se garantice
la permanencia y la estabilidad de sus estructuras.
Seguridad en caso de siniestros, de manera que las
personas puedan evacuar las edificaciones en condicio-
nes seguras en casos de emergencia, cuenten con siste-
mas contra incendio y permitan la actuación de los equi-
pos de rescate.
Seguridad de uso, de manera que en su uso cotidia-
no en condiciones normales, no exista riesgo de acciden-
tes para las personas.
b) Funcionalidad:
Uso, de modo que las dimensiones y disposición
de los espacios, así como la dotación de las instalacio-
nes y equipamiento, posibiliten la adecuada realización
de las funciones para las que está proyectada la edifi-
cación.
Accesibilidad, de manera que permitan el acceso y
circulación a las personas con discapacidad
c) Habitabilidad:
Salubridad e higiene, de manera que aseguren la
salud, integridad y confort de las personas.
Protección térmica y sonora, de manera que la tem-
peratura interior y el ruido que se perciba en ellas, no atente
contra el confort y la salud de las personas permitiéndo-
les realizar satisfactoriamente sus actividades.
d) Adecuación al entorno y protección del medio
ambiente
Adecuación al entorno, de manera que se integre a
las características de la zona de manera armónica.
Protección del medio ambiente, de manera que la
localización y el funcionamiento de las edificaciones no
degraden el medio ambiente.
NORMA G.020
PRINCIPIOS GENERALES
Artículo 1.- Para cumplir con su objetivo, el presente
Reglamento Nacional de Edificaciones se basa en los si-
guientes principios generales:
a) De la Seguridad de las Personas
Crear espacios adecuados para el desarrollo de las
actividades humanas, buscando garantizar la salud, la
integridad y la vida de las personas que habitan una
edificación o concurren a los espacios públicos; así mis-
mo, establece las condiciones que deben cumplir las
estructuras y las instalaciones con la finalidad de redu-
cir el impacto sobre las edificaciones y la infraestructu-
ra urbana, de los desastres naturales o los provocados
por las personas.
Brindar a las personas involucradas en el proceso de
ejecución de las edificaciones, condiciones de seguridad
suficientes para garantizar su integridad física.
b) De la Calidad de Vida
Lograr un hábitat urbano sostenible, capaz de otorgar
a los habitantes de la ciudad espacios que reúnan condi-
ciones que les permitan desarrollarse integralmente tanto
en el plano físico como espiritual.
Garantizar la ocupación eficiente y sostenible del terri-
torio con el fin de mejorar su valor en beneficio de la co-
munidad.
El suelo para ser usado en actividades urbanas debe
habilitarse con vías y contar con los servicios básicos de
agua, desagüe, electrificación y comunicaciones, que ga-
ranticen el uso óptimo de las edificaciones y los espacios
urbanos circundantes.
Proponer el empleo de tecnologías capaces de apor-
tar soluciones que incrementen el bienestar de las per-
sonas.
Reconocer el fenómeno de la globalización como ve-
hículo de conocimiento en la búsqueda de respuestas a
los problemas de las ciudades.
c) De la seguridad jurídica
Promueve y respeta el principio de legalidad y la jerar-
quía de las normas, con arreglo a la Constitución y el De-
recho.
Las autoridades que intervienen en los procedimien-
tos de Habilitación Urbana y de Edificación, lo harán
sin discriminación entre los administrados, otorgándo-
les trato igualitario y resolviendo conforme al ordena-
miento jurídico.
d) De la subordinación del interés personal al inte-
rés general
La ejecución de las Habilitaciones Urbanas y las Edi-
ficaciones deben considerar el interés general sobre el
interés personal, a fin de lograr un desarrollo urbano
armónico que respete los derechos adquiridos de las
personas.
e) Del diseño universal
Promueve que las habilitaciones y edificaciones sean
aptas para el mayor número posible de personas, sin ne-
cesidad de adaptaciones ni de un diseño especializado,
generando así ambientes utilizables equitativamente, en
forma segura y autónoma
NORMA G.030
DERECHOS Y RESPONSABILIDADES
Artículo 1.- Los actores del Proceso de la Edifica-
ción que intervienen como personas naturales o jurídi-

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320474 El Peruano
cas, instituciones y entidades públicas o privadas, son
los siguientes: El Propietario, El Promotor Inmobiliario,
los Profesionales Responsables del Proyecto, las Per-
sonas Responsables de la Construcción, las Municipa-
lidades, las Personas Responsables de la Revisión de
Proyectos, y el Ministerio de Vivienda, Construcción y
Saneamiento. Sus derechos y responsabilidades están
determinados por lo dispuesto en la presente norma, la
Ley del Procedimiento Administrativo General, el Códi-
go Civil, el Código Penal, y las demás disposiciones
que le sean aplicables; así como por lo pactado en el
Contrato que acuerda su intervención.
CAPITULO I
DEL PROPIETARIO
Articulo 2.- Es la persona natural o jurídica, pública
o privada, a cuyo nombre se encuentra inscrita en el
Registro de la propiedad, el predio sobre el que se pre-
tende efectuar una obra de habilitación urbana o edifi-
cación.
Artículo 3.- Es responsabilidad del propietario:
a) Explicar a los Profesionales Responsables del pro-
yecto, las características cualitativas y cuantitativas de sus
necesidades y requerimientos desde los puntos de vista
técnico y económico, a fin de que éstos las conozcan y
las tengan presentes.
b) Facilitar la documentación relacionada con el inmue-
ble donde se ejecutará la edificación.
c) Absolver las consultas realizadas por los Profesio-
nales Responsables del Proyecto.
Artículo 4.- Para la realización de trámites adminis-
trativos en los que sea requerido, el Propietario deberá
acreditar su calidad de tal mediante la presentación de
la Escritura o copia simple de la Inscripción del Inmue-
ble a su favor, sobre el que se ejecutará la habilitación
urbana o la edificación. También lo puede hacer median-
te una Minuta de Compra-Venta del Inmueble, con firma
legalizada por Notario; los que tendrán plena validez
mientras no se demuestre que la propiedad esta Inscrita
a nombre de un tercero o exista una Compra-Venta más
reciente.
Artículo 5.- El Propietario deberá firmar los planos
y demás documentos del Expediente Técnico, conjun-
tamente con el Profesional Responsable de cada espe-
cialidad.
Artículo 6.- El Propietario puede reemplazar a los Pro-
fesionales Responsables del Proyecto, por otros profe-
sionales, en cuyo caso no podrá hacer uso de la docu-
mentación técnica elaborada por el profesional sustituido,
salvo autorización expresa de éste.
Artículo 7.- El Propietario podrá encargar la ejecu-
ción de proyectos de ampliación, remodelación o refac-
ción a profesionales distintos a los responsables del
proyecto original.
Artículo 8.- El Propietario está obligado a conservar
la edificación en buenas condiciones de seguridad e hi-
giene, a no destinarla a usos distintos a los permitidos o
realizar modificaciones sin obtener la licencia de obra
cuando se requiera.
CAPITULO II
DEL PROMOTOR INMOBILIARIO
Articulo 9.- Es la persona natural o jurídica, pública
o privada, que de manera individual o en asociación con
terceros, identifica oportunidades de inversión, obtiene
el financiamiento, ejecuta la obra directamente o bajo
contrato con terceros, administra, promueve y comer-
cializa una edificación, para la posterior venta o alquiler
a terceros
Para el desarrollo de su actividad, el promotor inmobi-
liario deberá contar con lo siguiente:
a) Tener la titularidad del terreno sobre el que se
ejecutará la edificación o tener un derecho que lo facul-
te a ello.
b) Cumplir con las responsabilidades señaladas en el
Capitulo I, para el propietario
c) Obtener las licencias y autorizaciones necesarias
para la ejecución de la edificación
d) Responder ante los clientes o usuarios finales, por
los daños que pudieran existir en la edificación, dentro de
los plazos establecidos
e) Entregar al cliente final, la documentación com-
pleta relativa a la individualización de su derecho de
propiedad.
CAPITULO III
DE LOS PROFESIONALES RESPONSABLES DEL
PROYECTO
SUB-CAPITULO I
DISPOSICIONES GENERALES
Artículo 10.- El diseño de los proyectos de edificación
y habilitación urbana, así como la definición de las carac-
terísticas de sus componentes, es de responsabilidad del
profesional que lo elabora, según su especialidad. El pro-
yecto debe cumplir con los objetivos de las normas del
presente Reglamento.
Articulo 11.- Los Profesionales Responsables del Pro-
yecto son aquellos que están legalmente autorizados a
ejercer su Profesión e inscritos en el correspondiente
Colegio Profesional. Para ello deben incluir en el expe-
diente técnico el documento con el que acreditan que se
encuentran habilitados para ejercer la Profesión, el cual
debe haber sido emitido por el Colegio Profesional al que
pertenecen.
Según su especialidad serán: el Arquitecto, para el Pro-
yecto de Arquitectura; el Ingeniero Civil, para el Proyecto
de Estructuras; el Ingeniero Sanitario, para el Proyecto de
Instalaciones Sanitarias; el Ingeniero Electricista o elec-
tromecánico para el Proyecto de Instalaciones Eléctricas
y Electromecánicas.
En caso se requieran proyectos especializados
como gas, seguridad integral, redes de información y
otros, se requerirá la participación del profesional es-
pecialista.
Artículo 12.- Los profesionales responsables del Pro-
yecto deben cumplir con:
a) Tener Título Profesional en la especialidad corres-
pondiente.
b) Acreditar, por el Colegio Profesional al que perte-
necen, que se encuentran habilitados para ejercer la
Profesión.
c) Las normas y reglamentos vigentes, en la ejecución
de sus servicios profesionales.
d) Prestar personalmente sus servicios profesionales
por los trabajos contratados.
e) Las obligaciones pactadas en el Contrato.
Artículo 13.- Los profesionales responsables deben
firmar los planos, especificaciones y demás documentos
de los cuales son autores, y que hayan elaborado como
parte del expediente técnico.
Artículo 14.- Son responsables por las deficiencias y
errores, así como por el incumplimiento de las normas
reglamentarias en que hayan incurrido en la elaboración
y ejecución del proyecto.
Artículo 15.- Las personas jurídicas constituidas
como empresas de proyectos, son solidariamente res-
ponsables con el Profesional Responsable del Proyec-
to, respecto de las consecuencias que se deriven de
errores u omisiones en los cálculos, dimensiones y com-
ponentes de la obra, o en las especificaciones técni-
cas.
Artículo 16.- Los Profesionales Responsables del Pro-
yecto, tienen derecho a supervisar la ejecución de las
obras que proyecten, con el fin de verificar que se está
cumpliendo con los diseños y especificaciones estableci-
das por ellos, existiendo o no un contrato específico so-
bre la materia.
SUB-CAPITULO II
DEL GERENTE DE PROYECTO
Artículo 17.- Es la persona natural o jurídica que, cuan-
do sea necesario por la magnitud del Proyecto, se encar-
ga de administrar la ejecución del mismo en todas sus
etapas.
Artículo 18.- Es responsabilidad del Gerente de Pro-
yecto:

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
a) Tener Título Profesional, capacitación y experiencia
suficientes para asumir la gerencia del Proyecto.
b) Encontrarse habilitado para ejercer la profesión,
acreditado por el Colegio Profesional al que pertenece.
c) Disponer de profesionales calificados para los dife-
rentes procesos que incluirá el desarrollo del Proyecto.
d) Resolver las contingencias que se produzcan en el
desarrollo del Proyecto.
e) Definir las eventuales modificaciones del Proyecto,
que sean exigidas por el proceso de supervisión, revisión
o aprobación de alguna de las etapas del mismo.
SUB-CAPITULO III
DEL ARQUITECTO
Artículo 19.- El Arquitecto es el responsable del Di-
seño Arquitectónico de la Edificación, el cual compren-
de: La calidad arquitectónica, los cálculos de áreas, las
dimensiones de los componentes arquitectónicos, las es-
pecificaciones técnicas del Proyecto Arquitectónico, los
acabados de la obra, el cumplimiento de los parámetros
urbanísticos y edificatorios exigibles para edificar en el
inmueble correspondiente. Asimismo, es el responsable
de que sus planos, y los elaborados por los otros profe-
sionales responsables del Proyecto, sean compatibles
entre sí.
SUB-CAPITULO IV
DEL INGENIERO CIVIL
Artículo 20.- El Ingeniero Civil es el responsable del
Diseño Estructural de una Edificación, el cual compren-
de: Los cálculos, las dimensiones de los componentes es-
tructurales, las especificaciones técnicas del Proyecto Es-
tructural, y las consideraciones de diseño sismorresisten-
te. Asimismo es responsable de la correspondencia de su
proyecto de estructuras con el Estudio de Suelos del in-
mueble materia de la ejecución del Proyecto. Este estu-
dio, a su vez, es de responsabilidad del Ingeniero que lo
suscribe.
SUB-CAPITULO V
DE LOS INGENIEROS SANITARIO, ELECTRICISTA Y
ELECTROMECÁNICO
Artículo 21.- El Ingeniero Sanitario, el Ingeniero Elec-
tricista, el Ingeniero Electromecánico y demás Ingenieros
especialistas, son responsables del Diseño de la Instala-
ción que le corresponda según su especialidad, los cua-
les comprenden: Los cálculos, las dimensiones de los
componentes y especificaciones técnicas del Proyecto de
su especialidad.
Asimismo son responsables de que sus respectivos
proyectos se adecuen a las características de las redes
públicas, a la factibilidad de los servicios, y a las normas
técnicas vigentes.
CAPITULO IV
DE LAS PERSONAS RESPONSABLES DE LA
CONSTRUCCIÓN
SUB-CAPITULO I
DISPOSICIONES GENERALES
Artículo 22.- Son responsables las personas natura-
les o jurídicas que están directa o indirectamente ligadas
con el Proceso de la Construcción. Participan en la: Eje-
cución, provisión de bienes y servicios, subcontratación
de bienes y servicios, y supervisión de la obra.
Artículo 23.- Las personas responsables de la Cons-
trucción deben cumplir con:
a) Demostrar capacidad suficiente para ejecutar las res-
ponsabilidades asumidas según su especialidad.
b) Aplicar las normas y reglamentos vigentes.
c) Respetar las obligaciones pactadas en su respecti-
vo Contrato.
SUB-CAPITULO II
DEL CONSTRUCTOR
Artículo 24.- La realización de una Habilitación Urba-
na o Edificación deberá estar a cargo de un Constructor,
que puede ser una persona natural o jurídica.
Artículo 25.- Es responsabilidad del Constructor:
a) Ejecutar la obra con sujeción al proyecto y a las
normas vigentes.
b) Disponer de la organización e infraestructura que
garantice el logro de las metas de la obra.
c) Designar al profesional responsable de la construc-
ción que asumirá la representación técnica del construc-
tor en la obra.
d) Asignar a la obra los medios humanos y materiales
suficientes para culminar los trabajos dentro del plazo del
Contrato, del presupuesto aprobado y con el nivel de cali-
dad requerido.
e) Formalizar las subcontrataciones de partes e insta-
laciones de la obra dentro de los límites pactados en el
Contrato.
f) Entregar al cliente la información documentada so-
bre los trabajos ejecutados.
Artículo 26.- El Constructor es responsable por las
fallas, errores o defectos de la construcción, incluyendo
las obras ejecutadas por subcontratistas y por el uso de
materiales o insumos defectuosos; sin perjuicio de las
acciones legales que pueda interponer a su vez en contra
de los proveedores, fabricantes o subcontratistas.
Artículo 27.- Las personas jurídicas que presten el
servicio de construcción son solidariamente responsa-
bles con los profesionales designados por ellos para
representarlos.
SUB-CAPITULO III
DEL PROFESIONAL RESPONSABLE DE OBRA
Artículo 28.- Las obras de edificación y habilitación
urbana requieren la designación de un Profesional Res-
ponsable de Obra, cuya ejecución realizará directamen-
te. Es responsable de dirigir la obra asegurándose que la
ejecución de la misma, se realice de conformidad con el
proyecto aprobado y la licencia respectiva, y cumpla con
lo normado en el presente Reglamento.
No se requiere profesional responsable cuando se tra-
te de la ejecución de obras que no requieren Licencia de
Obra, en cuyo caso el responsable será el Propietario.
Artículo 29.- El Profesional Responsable de Obra debe
tener Título Profesional de Arquitecto o de Ingeniero Civil
colegiado y contar con un certificado de habilitación pro-
fesional vigente.
En el caso de obras de carácter especializado como:
Redes de saneamiento o electrificación, instalaciones in-
dustriales y montaje, túneles, puentes y demás obras de
ingeniería pesada, el Profesional Responsable deberá con-
tar con la especialización correspondiente.
Artículo 30.- Es obligación del Profesional Responsa-
ble de Obra:
a) Administrar los procesos constructivos y cumplir con
las pruebas, controles, ensayos e inspecciones necesa-
rios para ejecutar las obras aprobadas.
b) Formalizar las subcontrataciones de partes e insta-
laciones de la obra dentro de los límites pactados en el
Contrato.
c) Firmar las actas de inicio y de entrega de la obra.
d) Resolver las contingencias que se produzcan en la
ejecución de la obra.
e) Solicitar al cliente la aclaración de los aspectos am-
biguos o incompatibles entre planos o entre estos y la es-
pecificaciones.
f) Cumplir con las disposiciones relacionadas con los
cambios o respuestas a consultas sobre cualquier aspec-
to de la obra.
g) Cumplir con los requisitos de calidad pactados en
el Contrato y establecidos en el Proyecto.
h) Cumplir con los códigos, normas, y reglamentos que
son aplicables a la obra.
i) Verificar la recepción, en la misma obra, de los pro-
ductos que serán incorporados en la construcción, orde-
nando la realización de ensayos y pruebas.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320476 El Peruano

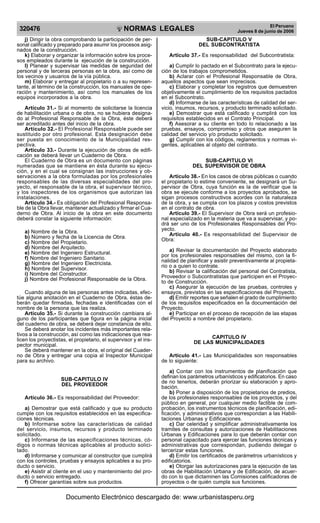

j) Dirigir la obra comprobando la participación de per-
sonal calificado y preparado para asumir los procesos asig-
nados de la construcción.
k) Elaborar y organizar la información sobre los proce-
sos empleados durante la ejecución de la construcción.
l) Planear y supervisar las medidas de seguridad del
personal y de terceras personas en la obra, así como de
los vecinos y usuarios de la vía pública.
m) Elaborar y entregar al propietario o a su represen-
tante, al término de la construcción, los manuales de ope-
ración y mantenimiento, así como los manuales de los
equipos incorporados a la obra.
Artículo 31.- Si al momento de solicitarse la licencia
de habilitación urbana o de obra, no se hubiera designa-
do al Profesional Responsable de la Obra, éste deberá
ser acreditado antes del inicio de la obra.
Artículo 32.- El Profesional Responsable puede ser
sustituido por otro profesional. Esta designación debe
ser puesta en conocimiento de la Municipalidad res-
pectiva.
Artículo 33.- Durante la ejecución de obras de edifi-
cación se deberá llevar un Cuaderno de Obra.
El Cuaderno de Obra es un documento con páginas
numeradas que se mantiene en ésta durante su ejecu-
ción, y en el cual se consignan las instrucciones y ob-
servaciones a la obra formuladas por los profesionales
responsables de las diversas especialidades del pro-
yecto, el responsable de la obra, el supervisor técnico,
y los inspectores de los organismos que autorizan las
instalaciones.
Artículo 34.- Es obligación del Profesional Responsa-
ble de la Obra llevar, mantener actualizado y firmar el Cua-
derno de Obra. Al inicio de la obra en este documento
deberá constar la siguiente información:
a) Nombre de la Obra.
b) Número y fecha de la Licencia de Obra.
c) Nombre del Propietario.
d) Nombre del Arquitecto.
e) Nombre del Ingeniero Estructural.
f) Nombre del Ingeniero Sanitario.
g) Nombre del Ingeniero Electricista.
h) Nombre del Supervisor.
i) Nombre del Constructor.
j) Nombre del Profesional Responsable de la Obra.
Cuando alguna de las personas antes indicadas, efec-
túe alguna anotación en el Cuaderno de Obra, éstas de-
berán quedar firmadas, fechadas e identificadas con el
nombre de la persona que las realiza.
Artículo 35.- Si durante la construcción cambiara al-
guno de los participantes que figura en la página inicial
del cuaderno de obra, se deberá dejar constancia de ello.
Se deberá anotar los incidentes más importantes rela-
tivos a la construcción, así como las indicaciones que rea-
licen los proyectistas, el propietario, el supervisor y el ins-
pector municipal.
Se deberá mantener en la obra, el original del Cuader-
no de Obra y entregar una copia al Inspector Municipal
para su archivo.
SUB-CAPITULO IV
DEL PROVEEDOR
Artículo 36.- Es responsabilidad del Proveedor:
a) Demostrar que está calificado y que su producto
cumple con los requisitos establecidos en las especifica-
ciones técnicas.
b) Informarse sobre las características de calidad
del servicio, insumos, recursos y producto terminado
solicitado.
c) Informarse de las especificaciones técnicas, có-
digos o normas técnicas aplicables al producto solici-
tado.
d) Informarse y comunicar al constructor que cumplirá
con los controles, pruebas y ensayos aplicables a su pro-
ducto o servicio.
e) Asistir al cliente en el uso y mantenimiento del pro-
ducto o servicio entregado.
f) Ofrecer garantías sobre sus productos.
SUB-CAPITULO V
DEL SUBCONTRATISTA
Artículo 37.- Es responsabilidad del Subcontratista:
a) Cumplir lo pactado en el Subcontrato para la ejecu-
ción de los trabajos comprometidos.
b) Aclarar con el Profesional Responsable de Obra,
aquellos aspectos que sean imprecisos.
c) Elaborar y completar los registros que demuestren
objetivamente el cumplimiento de los requisitos pactados
en el Subcontrato.
d) Informarse de las características de calidad del ser-
vicio, insumos, recursos, y producto terminado solicitado.
e) Demostrar que está calificado y cumplirá con los
requisitos establecidos en el Contrato Principal.
f) Asesorar a su cliente en todo lo relacionado a las
pruebas, ensayos, compromiso y otros que aseguren la
calidad del servicio y/o producto solicitado.
g) Cumplir con los códigos, reglamentos y normas vi-
gentes, aplicables al objeto del contrato.
SUB-CAPITULO VI
DEL SUPERVISOR DE OBRA
Artículo 38.- En los casos de obras públicas o cuando
el propietario lo estime conveniente, se designará un Su-
pervisor de Obra, cuya función es la de verificar que la
obra se ejecute conforme a los proyectos aprobados, se
sigan procesos constructivos acordes con la naturaleza
de la obra, y se cumpla con los plazos y costos previstos
en el contrato de obra.
Artículo 39.- El Supervisor de Obra será un profesio-
nal especializado en la materia que va a supervisar, y po-
drá ser uno de los Profesionales Responsables del Pro-
yecto.
Artículo 40.- Es responsabilidad del Supervisor de
Obra:
a) Revisar la documentación del Proyecto elaborado
por los profesionales responsables del mismo, con la fi-
nalidad de planificar y asistir preventivamente al propieta-
rio o a quien lo contrate.
b) Revisar la calificación del personal del Contratista,
Proveedor o Subcontratistas que participen en el Proyec-
to de Construcción.
c) Asegurar la ejecución de las pruebas, controles y
ensayos, previstos en las especificaciones del Proyecto.
d) Emitir reportes que señalen el grado de cumplimiento
de los requisitos especificados en la documentación del
Proyecto.
e) Participar en el proceso de recepción de las etapas
del Proyecto a nombre del propietario.
CAPITULO IV
DE LAS MUNICIPALIDADES
Artículo 41.- Las Municipalidades son responsables
de lo siguiente:
a) Contar con los instrumentos de planificación que
definan los parámetros urbanísticos y edificatorios. En caso
de no tenerlos, deberán priorizar su elaboración y apro-
bación.
b) Poner a disposición de los propietarios de predios,
de los profesionales responsables de los proyectos, y del
público en general, por cualquier medio factible de com-
probación, los instrumentos técnicos de planificación, edi-
ficación, y administrativos que correspondan a las Habili-
taciones Urbanas y Edificaciones.
c) Dar celeridad y simplificar administrativamente los
tramites de consultas y autorizaciones de Habilitaciones
Urbanas y Edificaciones para lo que deberán contar con
personal capacitado para ejercer las funciones técnicas y
administrativas que correspondan, pudiendo delegar o
tercerizar estas funciones.
d) Emitir los certificados de parámetros urbanísticos y
edificatorios.
e) Otorgar las autorizaciones para la ejecución de las
obras de Habilitación Urbana y de Edificación, de acuer-
do con lo que dictaminen las Comisiones calificadoras de
proyectos o de quién cumpla sus funciones.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
f) Suspender las autorizaciones para la ejecución de
las obras de Habilitación Urbana y de Edificación, úni-
camente en los casos en que se verifique plenamente
que esta fue expedida contraviniendo disposiciones vi-
gentes.
g) Fijar los requisitos a que deberán sujetarse las obras
en lo referente al uso de la vía pública, horario de trabajo,
instalaciones provisionales, ingreso y salida de materia-
les y condiciones para la protección del medio ambiente.
h) Ordenar la paralización de las obras que no es-
tén ejecutando de acuerdo a los proyectos aprobados y
licencias otorgadas y exigir las correcciones correspon-
dientes.
i) Designar Inspectores Técnicos Municipales, los cua-
les se encargan de efectuar el Control Urbano.
j) Inspeccionar las obras que se ejecuten en su juris-
dicción, por medio de profesionales calificados, verifican-
do el cumplimiento de los proyectos aprobados.
k) Comprobar, que el Proyecto ha sido ejecutado de
acuerdo con los planos y especificaciones aprobados en
la oportunidad en que fue otorgada la licencia de Habili-
tación Urbana o de Edificación, según corresponda. En
caso de ser así, emitirá la Resolución de Recepción de
obras de habilitación urbana o el Certificado de Finaliza-
ción de obra.
l) Ordenar y ejecutar la demolición parcial o total de
una obra en los casos en que exista discrepancia no sub-
sanable con el Proyecto aprobado.
m) Dar mantenimiento a los espacios públicos y a las
edificaciones que les corresponda administrar.
n) Supervisar el adecuado uso y mantenimiento de las
edificaciones.
o) Hacer cumplir las normas del presente Reglamento.
CAPITULO V
DE LAS PERSONAS RESPONSABLES DE LA
REVISION DE PROYECTOS
Artículo 42.- Los funcionarios, servidores públicos y
las Comisiones Técnicas Municipales son las encargadas
de verificar el cumplimiento de las normas en los proyec-
tos de Habilitaciones Urbanas y Edificaciones.
En los distritos donde no existan Comisiones Técni-
cas constituidas por delegados de los Colegios Profe-
sionales e instituciones, se podrá hacer convenios con
otras municipalidades cercanas para constituirlas con-
juntamente.
Artículo 43.- Las personas responsables de la revi-
sión de proyectos deberán tener título profesional en la
especialidad y demostrar experiencia y conocimiento en
aspectos técnicos y normativos suficientes para el des-
empeño de sus funciones.
Artículo 44.- Las personas responsables de la re-
visión de proyectos no podrán intervenir en la evalua-
ción de un Proyecto en el que hayan participado como
Profesional Responsable del Proyecto, Profesional Res-
ponsable de la Obra, Supervisor, Constructor o Pro-
pietario.
Artículo 45.- Los miembros de las Comisiones Técni-
cas, desde su condición de integrantes de este cuerpo
colegiado, son responsables de los dictámenes que emi-
ten, con sujeción a las normas contenidas en el presente
Reglamento, al Plan Urbano, y las disposiciones legales
que competen a la ejecución de Habilitaciones Urbanas y
de edificaciones.
CAPITULO VI
DEL MINISTERIO DE VIVIENDA, CONSTRUCCIÓN Y
SANEAMIENTO
Artículo 46.- En su condición de ente Rector Nacio-
nal, le corresponde diseñar, normar y ejecutar la política
nacional en materia de vivienda, urbanismo, construcción
y saneamiento. Asimismo, le corresponde ejercer compe-
tencias compartidas según lo establecido en la Ley de
Bases de Descentralización, en materia de urbanismo,
desarrollo urbano y saneamiento. En el ámbito del pre-
sente Reglamento ejerce las siguientes funciones:
a) Fiscaliza y supervisa el cumplimiento del marco nor-
mativo relacionado con su ámbito de competencia, de
acuerdo a su Ley de creación y a los Reglamentos res-
pectivos.
b) Interpreta las normas técnicas contenidas en el pre-
sente Reglamento.
CAPITULO VII
DE LAS INFRACCIONES Y SANCIONES
Artículo 47.- Los actores del Proceso de la Edifica-
ción, personas naturales o jurídicas, o las entidades pú-
blicas que intervienen en el mismo, sin sujeción a las
disposiciones previstas en el presente Reglamento, in-
currirán en violación del Código de Ética Profesional y
deberán ser sancionados por sus respectivos Colegios
Profesionales, sin perjuicio de las sanciones que se en-
cuentren normadas en la legislación administrativa, civil
y penal.
Artículo 48.- Las infracciones al presente Reglamen-
to, así como las sanciones que en consecuencia corres-
pondan imponer, serán determinadas por las Municipali-
dades en cuya jurisdicción se encuentre la Habilitación
Urbana o la Edificación, las mismas que deben quedar
establecidas en su correspondiente Reglamento de San-
ciones y en su Texto Único de Procedimientos Adminis-
trativos.
Artículo 49.- Sin perjuicio de lo indicado en el artículo
anterior, se consideran infracciones las siguientes:
a) La ejecución de una obra en contravención con lo
normado en el presente Reglamento.
b) La ejecución de una obra sin la licencia respectiva.
c) La adulteración de los planos, especificaciones y
demás documentos de una obra, que hayan sido pre-
viamente aprobados por la Municipalidad respectiva.
d) El incumplimiento, por parte del Propietario o de
cualquier Profesional responsable, de las instrucciones
o resoluciones emanadas de la Municipalidad en cuya
jurisdicción se encuentre la habilitación urbana o la edi-
ficación.
e) Negar el acceso a la obra al Inspector Técnico Mu-
nicipal.
f) Cambiar el uso de una edificación sin la correspon-
diente autorización.
g) La inexistencia de un Profesional Responsable de
Obra.
h) La inexistencia del Cuaderno de Obra, o el incum-
plimiento de las instrucciones indicadas en el mismo por
el Inspector Municipal, sin la debida justificación.
i) El empleo de materiales defectuosos.
j) Autorizar y/o ejecutar edificaciones en áreas ur-
banas, que no cuenten con Habilitación Urbana au-
torizada.
k) Toda acción u omisión que contravenga las normas
sobre accesibilidad para personas con discapacidad. En
este caso es de aplicación lo dispuesto por la Ley Nº
27920.
CAPITULO VIII
DE LAS RESPONSABILIDADES ADMINISTRATIVA,
CIVIL Y PENAL
Artículo 50.- Las responsabilidades de los actores
participantes en cada una de las etapas de un Proyecto,
pueden ser de carácter Administrativo, Civil y/o Penal, las
que pueden ser aplicadas en forma concurrente si fuera
el caso.
Artículo 51.- La Responsabilidad Administrativa
de los actores participantes en un Proyecto u Obra
puede darse cuando éstos, por acción u omisión,
generan un perjuicio a cualquiera de los actores,
administrados o partes contratantes, por el incumpli-
miento de deberes generales o responsabilidades
normadas en el presente Reglamento, y en la legis-
lación Administrativa vigente.
Artículo 52.- La Responsabilidad Civil de los actores
participantes en un Proyecto u Obra puede darse cuando
éstos, por acción u omisión, generan un perjuicio a cual-
quiera de los actores, administrados o partes contratan-
tes, por el incumplimiento de lo pactado en el Contrato,
de lo normado en el presente Reglamento, y de la legisla-
ción Civil vigente.
Artículo 53.- La Responsabilidad Penal de los acto-
res participantes en un Proyecto u Obra puede darse cuan-

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320478 El Peruano
do éstos, por acción u omisión, generan un daño a cual-
quiera de los actores, administrados o partes contratan-
tes, mediante un hecho o conducta tipificado como delito
y normado en la legislación Penal vigente.
Artículo 54.- Sin perjuicio de sus responsabilidades
contractuales, el Constructor y el Profesional Responsa-
ble de Obra, responderán frente al cliente, en el caso de
que sean objeto de controversia o desacuerdo por daños
materiales ocasionados en el producto de la edificación,
dentro de los cinco años.
Este plazo será contado desde la fecha de recepción
o finalización de obra por la Municipalidad respectiva, y
comprende los defectos o daños materiales que a conti-
nuación se indican:
a) Por destrucción total o parcial, o cuando presenta
evidente peligro de ruina o graves defectos por vicio de la
construcción, por los daños materiales causados en el
producto de la construcción por vicios o defectos que afec-
ten la cimentación, las estructuras, o todo aquel elemento
o subconjunto que afecte directamente a las estructuras,
comprometa la resistencia mecánica, la estabilidad, y el
tiempo de la vida útil de la obra.
b) Por los daños materiales causados en la obra por
vicios o defectos de los elementos constructivos o de las
instalaciones, ocasionados por el incumplimiento de los
requisitos de calidad de los materiales.
c) Por los daños materiales por vicios o defectos de
ejecución que afecten a elementos no estructurales o por
defecto del suelo, si es que hubiera suministrado o elabo-
rado los estudios, planos y demás documentos necesa-
rios para la ejecución de la obra y que forman parte del
producto de la construcción.
Artículo 55.- El Constructor y el Profesional Res-
ponsable de Obra, se liberan de responsabilidades
del Contrato, si prueban que la obra se ejecutó de
acuerdo a las normas técnicas de este Reglamento
y en estricta conformidad con las instrucciones de
los profesionales que elaboraron los estudios, pla-
nos y demás documentos necesarios para la ejecu-
ción de la obra, cuando los mismos le son proporcio-
nados por el Propietario.
Artículo 56.- La Responsabilidad Civil será exigible
en forma personal e individualizada, tanto por actos u omi-
siones propios, como por actos u omisiones de personas
por los que se deba responder.
Sin perjuicio de las medidas de intervención adminis-
trativas que en cada caso procedan, la responsabilidad
que se establece en esta norma se extenderá a las perso-
nas naturales o jurídicas que, a tenor del Contrato o de su
intervención decisoria en las definiciones de requisitos de
calidad, actúen personalmente como Profesional Respon-
sable de Obra o Constructor.
Artículo 57.- El Constructor responderá directamente
de los daños materiales causados en la obra por incum-
plimiento de los requisitos de calidad, defectos derivados
de la impericia, falta de capacidad profesional o técnica,
negligencia o incumplimiento de las obligaciones atribui-
das al Profesional Responsable de Obra y demás perso-
nas que de él dependan.
Los daños materiales se refieren a las fallas observa-
das en alguno de los componentes de la edificación más
allá de las derivadas del uso normal y adecuado.
Cuando el Constructor subcontrate con otras perso-
nas naturales o jurídicas la ejecución de determinadas
partes o instalaciones de la obra, será directamente res-
ponsable de los daños materiales por vicios o defectos de
su ejecución, sin perjuicio de la Acción Civil y/o Penal a
que hubiere lugar.
Asimismo, el Constructor responderá directamente de
los daños materiales causados en el producto de la cons-
trucción por las deficiencias de los suministros adquiridos
o aceptados por él, hasta el plazo establecido por el fabri-
cante como garantía del producto.
Artículo 58.- Las obras ejecutadas, para ser transferi-
das a terceros mediante Contratos de Compra Venta a
Título Oneroso, tienen como responsable al Vendedor,
quien podrá repetir contra el Constructor.
Artículo 59.- En todo aquello que no esté normado en
el presente Reglamento respecto a las infracciones y san-
ciones de naturaleza administrativa, civil y penal, éstas se
sujetan a lo normado en la legislación especial vigente
sobre cada materia.
NORMA G.040
DEFINICIONES
Artículo Único.- Para la aplicación del presente Re-
glamento se consideran las siguientes definiciones:
Acabados: Materiales que se instalan en una edifica-
ción y que se encuentra integrados a ella, con el fin de
darles condiciones de uso a los ambientes que la confor-
man. Son acabados los pisos, cielorrasos, recubrimien-
tos de paredes y techos, carpintería, vidrios y cerrajería,
pintura, aparatos sanitarios y grifería.
Aleros: Parte del techo que sobresale de un muro o
elemento de soporte.
Altura de la edificación: Es la dimensión vertical
de una edificación. Es establecida como parámetro en
el Plan Urbano o de Desarrollo Urbano, para el lote
donde se construirá la obra. Se mide en el punto mas
alto de la vereda del frente principal de acceso de per-
sonas al inmueble a edificar, sobre el límite de propie-
dad. En caso de no existir vereda, se tomará el nivel de
la calzada más 0.15 m. En caso que el ingreso sea por
una esquina, se tomará el nivel de la esquina. La altura
total incluye el parapeto superior sobre el último nivel
edificado. En caso que exista acceso por dos frentes
de distinto nivel se tomará el nivel más alto. No incluye
los tanques elevados, ni las casetas de los equipos para
los ascensores. En los casos en que la altura de la edi-
ficación este indicada en pisos, cada piso se considera
de 3.00 m. En caso que esté fijada en metros y en pisos
simultáneamente, prima la altura en metros.
Ampliación: Es la obra que se ejecuta a partir de una
edificación preexistente, incrementando la cantidad de
metros cuadrados de área techada. Puede incluir o no la
remodelación del área techada existente.
Aporte: Área de terreno habilitado destinado a recrea-
ción pública y servicios públicos, que debe inscribirse a
favor de la institución beneficiaria, y que es cedida a titulo
gratuito por el propietario de un terreno rústico como con-
secuencia del proceso de habilitación urbana.
Aprobado: Calificación que recibe un proyecto como
resultado del proceso de revisión, cuando cumple con los
requisitos establecidos en las normas vigentes.
Aprobado con observaciones: Calificación que reci-
be un proyecto como resultado del proceso de revisión,
en el que existen deficiencias subsanables que no alteran
las características básicas del proyecto. Esta condición
no le permite al solicitante iniciar los trabajos propuestos
en el proyecto hasta que las observaciones hayan sido
levantadas.
Área bruta: Es la superficie encerrada dentro de los
linderos de la poligonal de un terreno rústico.
Área techada: Es la suma de las superficies de las
edificaciones techadas. Se calcula sumando la proyec-
ción de los límites de la poligonal que encierra cada
piso, descontando los ductos. No forman parte del área
techada, las cisternas, los tanques de agua, los espa-
cios para la instalación de equipos donde no ingresen
personas, los aleros desde la cara externa de los mu-
ros exteriores cuando tienen como fin la protección de
la lluvia, las cornisas, balcones y jardineras descubier-
tas y las cubiertas de vidrio u otro material transparente
cuando cubran patios interiores. Los espacios a doble
o mayor altura se calculan en el nivel del techo colin-
dante más bajo.
Área común: Área libre o techada de propiedad co-
mún de los propietarios de los predios en que se ha sub-
dividido una edificación. Se mide entre las caras de los
muros que la limitan. En el caso de áreas comunes colin-
dantes con otros predios se mide hasta el límite de pro-
piedad.
Área de aportes: Es la suma de las superficies que
se transfieren a las entidades beneficiarias para uso
público como resultado del proceso de habilitación ur-
bana. Se calcula sobre el área bruta, menos las áreas
que deban cederse para vías expresas, arteriales y co-
lectoras.
Área de recreación pública: Superficie destinada a
parques de uso público.
Área libre: - Es la superficie de terreno donde no exis-
ten proyecciones de áreas techadas. Se calcula sumando
las superficies comprendidas fuera de los linderos de las
poligonales definidas por las proyecciones de las áreas

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
techadas sobre el nivel del terreno, de todos los niveles
de la edificación y hasta los límites de la propiedad.
Área neta: Es la superficie de terreno resultante des-
pués de haberse efectuado las cesiones para vías y los
aportes reglamentarios.
Área ocupada: Es la suma de las superficies techa-
das y sin techar de dominio propio, encerrada dentro de
los linderos de una poligonal medida hasta la cara exte-
rior de los muros del perímetro o hasta el eje del para-
mento divisorio en caso de colindancia con otro predio.
No incluye los ductos verticales.
Área rural: Es el área establecida en los Instrumentos
de Planificación Territorial que está fuera de los límites
urbanos o de expansión urbana.
Área urbana: Es el área destinada a usos urbanos,
comprendida dentro de los límites urbanos establecidos
por los Instrumentos de Planificación Territorial.
Arquitectura: Arte y técnica de proyectar y construir
edificios, según reglas, técnicas y cánones estéticos de-
terminados.
Azotea: Es el nivel accesible encima del techo del úl-
timo nivel techado. La azotea puede ser libre o tener cons-
trucciones de acuerdo con lo que establecen los planes
urbanos.
Cálculo de evacuación: Estimación del tiempo que
tardan los ocupantes de una edificación en evacuarla com-
pletamente a un lugar seguro, en condiciones de máxima
ocupación. El cálculo de evacuación define las dimensio-
nes de las puertas de salida y de las circulaciones hori-
zontales y verticales.
Calidad de la edificación: Es el conjunto de caracte-
rísticas que son objeto de valoración y que permiten reco-
nocer el grado en que una edificación responde a su pro-
pósito y a las necesidades de sus usuarios.
Calzada o pista: Parte de una vía destinada al tránsi-
to de vehículos.
Catastro: Es el registro o inventario detallado de los
bienes inmuebles urbanos, así como del mobiliario y de-
más componentes de una ciudad.
Cesión para vías: Área de terreno rústico destinado a
vías que es cedida a titulo gratuito por el propietario de un
terreno rústico como consecuencia del proceso de habili-
tación urbana.
Cerco: Elemento de cierre que delimita una propie-
dad o dos espacios abiertos. Puede ser opaco o trans-
parente.
Cliente: Persona natural o jurídica, de naturaleza pú-
blica o privada que da origen al proyecto de la edificación.
Sus necesidades dan inicio a la actividad económica.
Coeficiente de edificación: Factor por el que se mul-
tiplica el área de un terreno urbano y cuyo resultado es el
área techada máxima posible, sin considerar los estacio-
namientos ni sus áreas tributarias.
Condominio: Forma de propiedad de una edificación
en la que participan dos o mas propietarios.
Conjunto habitacional: Ver conjunto residencial.
Conjunto residencial: Grupo de viviendas compues-
to de varias edificaciones independientes, con predios de
propiedad exclusiva y que comparten bienes comunes bajo
el régimen de copropiedad.
Construcción por etapas: Proceso de ejecución de
obras de habilitación urbana o edificación que puede fina-
lizan o se reciben por secciones parciales.
Construcción simultánea: Obras de edificación que
se ejecutan conjuntamente con las obras de habilita-
ción urbana y cuyas licencias se otorgan en forma con-
junta.
Constructor: Persona natural o jurídica, cuya respon-
sabilidad es ejecutar una obra.
Control de calidad: Técnicas y actividades emplea-
das para verificar el cumplimiento de los requisitos de ca-
lidad, establecidos en el proyecto.
Déficit de estacionamientos: Numero de estaciona-
mientos que no pueden ser ubicados dentro del lote so-
bre el que está construida la edificación que los deman-
da, respecto de los espacios requeridos normativamente.
Densidad Bruta: Es el indicador resultante de dividir
el numero de habitantes del proyecto propuesto, entre el
área de un lote rústico para uso residencial.
Densidad Neta: Es el indicador resultante de dividir el
numero de habitantes del proyecto propuesto entre el área
de un lote urbano para uso residencial.
Densificación: Es el proceso de incremento de la den-
sidad habitacional, producto del aumento del número de
habitantes dentro del mismo suelo ocupado.
Demolición: Es la obra que se ejecuta para eliminar
parcial o totalmente una edificación existente.
Diseño: Disciplina que tiene por objeto la armoniza-
ción del entorno humano, desde la concepción de los ob-
jetos de uso, hasta el urbanismo.
Ducto de basura: Conducto vertical destinado a la con-
ducción de residuos sólidos hacia un espacio de almace-
namiento provisional.
Ducto horizontal: Conducto técnico destinado a con-
tener instalaciones de una edificación, capaz de permitir
su atención por personal especializado.
Ducto de instalaciones: Conducto técnico vertical u
horizontal destinado a portar lineas y accesorios de insta-
laciones de una edificación, capaz de permitir su atención
directamente desde un espacio contiguo.
Ducto de ventilación: Conducto vertical destinado
a permitir la renovación de aire de ambientes de servi-
cio de una edificación, por medios naturales o mecani-
zados.
Edificación: Obra de carácter permanente, cuyo des-
tino es albergar actividades humanas. Comprende las ins-
talaciones fijas y complementarias adscritas a ella.
Edificio: Obra ejecutada por el hombre albergar sus
actividades.
Edificio multifamiliar: Edificación única con dos o más
unidades de vivienda que mantienen la copropiedad del
terreno y de las áreas y servicios comunes.
Edificio de oficinas: Edificación de una o varias uni-
dades, destinado a la albergar actividades de tipo inte-
lectual.
Edificio de uso público: Edificación pública o priva-
da, cuya función principal es la prestación de servicios al
público.
Edificio de Estacionamiento: Edificación destinada
exclusivamente al estacionamiento de vehículos.
Elemento prefabricado: Componente de obra prepa-
rado fuera de su lugar definitivo.
Equipamiento básico: Conjunto de construcciones y
edificaciones que se destinan a los servicios de sanea-
miento y electrificación.
Equipamiento de la edificación: Conjunto de com-
ponentes mecánicos y electromecánicos, necesarios para
el funcionamiento de una edificación.
Equipamiento social: Edificaciones destinadas a edu-
cación, salud y servicios sociales.
Equipamiento urbano: Edificaciones destinadas a re-
creación, salud, educación, cultura, transporte, comuni-
caciones, seguridad, administración local, gobierno y ser-
vicios básicos.
Escalera: Elemento de la edificación con gradas, que
permite la circulación de las personas entre los diferentes
niveles. Sus dimensiones se establecen sobre la base del
flujo de personas que transitarán por ella y el traslado del
mobiliario.
Escalera de evacuación: Escalera que cuenta con
protección a prueba de humos y fuego. Entrega en el ni-
vel de una vía publica.
Escalera integrada: Escalera cuyos espacios de en-
trega en cada nivel forman parte de los pasajes de circu-
lación horizontal, sin elementos de cierre.
Estudio de ascensores: Evaluación de tráfico, flujos
y características técnicas que determinan el número y di-
mensiones de los ascensores requeridos para satisfacer
las necesidades de una edificación.
Estacionamiento: Superficie pavimentada, con o sin
techo, destinada exclusivamente al estacionamiento de
vehículos.
Estudio de evacuación: Evaluación del sistema de
evacuación de una edificación en situación de ocupación
máxima, que garantice la salida de las personas en un
tiempo determinado, en casos de emergencia.
Estudio de Impacto ambiental: Evaluación de la ma-
nera como una edificación influirá en el entorno, durante
su etapa de funcionamiento.
Estudio de Impacto Vial: Evaluación de la manera
como una edificación influirá en el sistema vial adyacen-
te, durante su etapa de funcionamiento.
Estudio de riesgos: Evaluación de los peligros rea-
les o potenciales de un terreno para ejecutar una habilita-
ción urbana o una edificación.
Estudio de seguridad: Evaluación de las condiciones
de seguridad necesarias para garantizar el uso de una
edificación de manera razonablemente segura para sus
ocupantes.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320480 El Peruano
Estudios básicos: Son los estudios técnicos y eco-
nómicos del proyecto, mediante los cuales se demuestra
que es procedente ejecutar el proyecto.
Espacio público: Superficie de uso público, destina-
do a circulación o recreación.
Expansión urbana: Proceso mediante el cual se in-
crementa la superficie ocupada de un centro poblado.
Expediente técnico: Conjunto de documentos que
determinan en forma explícita las características, requi-
sitos y especificaciones necesarias para la ejecución de
la edificación. Esta constituido por: planos por especiali-
dades, especificaciones técnicas, metrados y presupues-
tos, análisis de precios unitarios, cronograma de ejecu-
ción y memoria descriptiva y si fuese el caso, formulas
de reajuste de precios, estudios técnicos específicos (de
suelos, de impacto vial, de impacto ambiental, geológi-
cos, etc.), y la relación de ensayos y/o pruebas que se
requieren.
Fachada: Paramento exterior de una edificación. Pue-
de ser frontal, la que da hacia la vía a través de la que se
puede acceder, lateral o posterior.
Frente: Lindero que limita con un acceso vehicular o
peatonal. Se mide entre los vértices de los linderos que
intersectan con el.
Frente de manzana: Lindero frontal de uno o va-
rios lotes colindantes. Se mide entre los vértices for-
mados con los linderos exteriores de los lotes colin-
dantes con vías vehiculares, vías peatonales o áreas
de uso público.
Garantías: Documento que entregan las entidades que
participan en la ejecución de cualquier etapa del proyec-
to, a los clientes de los productos de la edificación, me-
diante el cual certifican la calidad del producto por un tiem-
po determinado.
Habilitación urbana: Proceso de convertir un terreno
rústico en urbano, mediante la ejecución de obras de ac-
cesibilidad, distribución de agua y recolección de desagüe,
distribución de energía e iluminación pública, pistas y ve-
redas. Adicionalmente podrá contar con redes para distri-
bución de gas y redes de comunicaciones. Las habilita-
ciones urbanas pueden ser ejecutadas de manera pro-
gresiva.
Iluminación artificial: Sistema de iluminación ac-
cionado eléctricamente suficiente para atender las de-
mandas de los usuarios de acuerdo a la función que
desarrollan.
Iluminación natural: Nivel de luz que ingresa a una
habitación.
Independización: Proceso de división de una parcela
o una edificación en varias unidades inmobiliarias inde-
pendientes.
Inscripción registral: Proceso de inscribir un predio
en el registro de la propiedad inmueble de la localidad
donde se encuentra.
Isla rústica: Terreno sin habilitar circundado por zo-
nas con habilitación urbana.
Limite de propiedad: Cada uno de los linderos que
definen la poligonal que encierra el área de un terreno
urbano o rústico.
Limite de edificación: Línea que define hasta donde
puede llegar el área techada de la edificación.
Local: Cualquier edificación de uso no residencial, de
un solo ambiente principal y ambientes de servicio.
Localización: Ver Ubicación.
Lote: Superficie de terreno urbano delimitado por una
poligonal, definido como resultado de un proceso de habi-
litación urbana y subdivisión del suelo.
Lote mínimo: Superficie mínima que debe tener un
terreno urbano según el uso asignado.
Lote normativo: Superficie de lote de una habilita-
ción urbana de acuerdo a la zonificación establecida,
densidad y uso del suelo. Sirve de base para el diseño
de las habilitaciones urbanas y para la subdivisión de
lotes.
Lotización: Subdivisión del suelo en lotes.
Manzana: Lote o conjunto de lotes limitados por vías
vehiculares, vías peatonales o áreas de uso público, en
todos sus frentes.
Mezanine: Piso habitable que no techa la totalidad del
piso inferior, creando un espacio a doble o mayor altura.
Se considera un piso más y el área techada es la proyec-
ción del techo que cubre su área de piso.
Mobiliario: Conjunto de elementos que se colocan en
una edificación y que no son de carácter fijo y permanen-
te, tales como: muebles, tabiques interiores desmontables,
elementos metálicos o de madera que al retirarse no afec-
tan el uso de la edificación, cielo rasos descolgados des-
montables, elementos livianos para el control del paso de
la luz, elementos de iluminación y otros similares.
Mobiliario urbano: Conjunto de elementos instalados
en ambientes de uso público, destinados al uso de las
personas.
Modificación del proyecto: Cambios que se introdu-
cen a un proyecto o a una obra de construcción entre la
fecha de la licencia y la conformidad de obra, supongan o
no un aumento del área techada.
Muro cortafuego: Paramento que cumple con la re-
sistencia al fuego establecida en una norma.
Muro divisorio: Paramento que separa dos inmuebles
independientes, pudiendo o no ser medianero.
Muro medianero: Paramento que pertenece en co-
mún a dos predios colindantes. La línea imaginaria que
los divide pasa por su eje.
Muro Perimétrico: Paramento que cerca el perímetro
de un predio sobre sus linderos.
Nivel o Piso: Espacio habitable limitado por una su-
perficie inferior transitable y una superior que la techa. El
último piso no tiene techo.
Núcleo básico: Forma inicial de una vivienda com-
puesta de un ambiente de uso múltiple y otro para aseo.
Obra menor: Obra que se ejecuta para modificar ex-
cepcionalmente, una edificación existente y que no altera
sus elementos estructurales, ni su función. Puede consis-
tir en una ampliación, remodelación o refacción y tiene
las siguientes características:
- Cumplir con los parámetros urbanísticos y edificato-
rios;
- Tener un área inferior a 30 m2 de área techada de
intervención; o, en el caso de las no mensurables, tener
un valor de obra no se mayor de seis (6) UIT.
- Se ejecutan bajo responsabilidad del propietario.
No se pueden ejecutar obras menores sin autorización
en inmuebles ubicados en zonas monumentales y/o Bie-
nes Culturales Inmuebles.
Obras de mantenimiento: Son aquellas destinadas a
conservar las características originales de los materiales
y las instalaciones de las edificaciones existentes.
Obras complementarias: Obras de carácter perma-
nente edificadas fuera de los límites del área techada y
que se ejecutan para cumplir funciones de seguridad, al-
macenamiento, pavimentación y colocación de equipos.
Oficina: Espacio dedicado a la ejecución de trabajo
intelectual.
Ocupación máxima: Número de personas que puede
albergar una edificación. Se emplea para el cálculo del
sistema de evacuación.
Ochavo: Recorte en chaflán en el lote en esquina de
dos vías de circulación vehicular.
Paramento interior: Elemento de cierre que divide dos
ambientes o espacios.
Paramento exterior: Elemento de cierre que define
los límites de la edificación y la separa del ambiente exte-
rior no techado.
Parámetros urbanísticos y edificatorios: Disposicio-
nes técnicas que establecen las características que debe
tener un proyecto de edificación. Señala el uso del suelo,
las dimensiones del lote normativo, el coeficiente de edifi-
cación, la densidad neta de habitantes por hectárea, la
altura de la edificación, los retiros, el porcentaje de área
libre, el número de estacionamientos y otras condiciones
que deben ser respetada por las personas que deseen
efectuar una obra nueva sobre un lote determinado o
modificar una edificación existente.
Parcela: Superfície de terreno rústico.
Parcelación: División de un predio rústico e parcelas,
sin cambio de uso, en zona rural o de expansión urbana.
Parque: Espacio libre de uso público destinado a la
recreación pasiva o activa, con predominancia de áreas
verdes naturales, de dimensiones establecidas en los mí-
nimos normativos, que puede tener instalaciones para el
esparcimiento o para la práctica de un deporte.
Pasaje: Vía para el tránsito de peatonal, que puede
recibir el uso eventual de vehículos y que está conectada
a una vía de tránsito vehicular o a un espacio de uso pú-
blico.
Pasaje de circulación: Ambiente de la edificación asig-
nado exclusivamente a la circulación de personas.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
Patio: Superficie sin techar situada dentro de un pre-
dio, delimitada por los paramentos exteriores de las edifi-
caciones o los límites de propiedad que la conforman.
Patio de servicio: Ambiente con o sin techo destina-
do al desarrollo de funciones de lavandería y limpieza u
otros servicios.
Pavimento: Superficie uniforme de materiales com-
pactos preparado para el tránsito de personas o vehícu-
los.
Pendiente promedio de un terreno: Es el porcentaje
que señala la inclinación media de un terreno con res-
pecto al plano horizontal, calculado en base a los niveles
máximo y mínimo.
Persona con discapacidad: Persona que, como con-
secuencia de una o más deficiencias físicas, síquicas o
sensoriales, congénitas o adquiridas, de carácter tempo-
ral o permanente, se encuentra limitado en su capacidad
educativa, laboral o de integración social con respecto a
una persona sin estas limitaciones.
Planeamiento integral: Es el que comprende la orga-
nización del uso del suelo, la zonificación y vías, de uno o
varios predios rústicos, cuyo objetivo es establecer las
características que deberán tener los proyectos de habili-
tación urbana a realizarse en etapas sucesivas.
Plano de Zonificación: Documento gráfico que in-
dica un conjunto de normas técnicas urbanísticas y edi-
ficatorias, establecidas en el Plan de Desarrollo Urba-
no por las que se regula el uso del suelo para localizar
las diferentes actividades humanas en función de las
demandas físicas, económicas y sociales de la pobla-
ción. Se complementa con el Reglamento de Zonifica-
ción, el Índice de Usos y el Cuadro de Niveles Opera-
cionales.
Plaza: Espacio de uso público predominantemente pa-
vimentado, destinado a recreación, circulación de perso-
nas y/o actividades cívicas.
Porcentaje de área libre: Resultado de dividir el área
libre por cien, entre el área total de un terreno.
Pozo de luz: Patio o área libre, cuya función es la
dotar a los ambientes circundantes de iluminación y ven-
tilación naturales. Las dimensiones de un pozo de luz
dependen del tipo de ambiente al cual sirve y varían de
acuerdo con la diferencia entre el nivel del alfeizar de
la ventana mas baja de un ambiente de uso por las per-
sonas y la parte mas alta del paramento opuesto que lo
limita. Cuando el pozo de luz se define por un cerco en
el límite de propiedad, la altura del paramento opuesto
es la altura normativa establecida para el lote vecino.
Predio: Unidad inmobiliaria independiente. Pueden ser
lotes, terrenos, parcelas, viviendas, departamentos, loca-
les, oficinas, tiendas o cualquier tipo de unidad inmobilia-
ria identificable.
Primer piso: Nivel de un edificio que está inmediata-
mente sobre el terreno natural, sobre el nivel de sótano o
semisótano, o parcialmente enterrado en menos del cin-
cuenta por ciento (50%) de la superficie de sus paramen-
tos exteriores.
Programas de promoción del acceso a la propie-
dad privada de la vivienda.- Programas que facilitan a
ciertos sectores de la población, el acceso a una vivienda
o a los servicios básicos.
Propietario: Persona natural o jurídica que acredita
ser titular del dominio del predio al que se refiere una
obra.
Proveedor: Persona natural o jurídica que entrega un
producto o un servicio requerido por cualquiera de las ac-
tividades del proyecto o de la edificación.
Proyectista: Profesional competente que tiene a su
cargo la ejecución de una parte del proyecto de una obra.
Proyecto: Conjunto de actividades que demandan re-
cursos múltiples que tienen como objetivo la materializa-
ción de una idea. Información técnica que permite ejecu-
tar una obra de edificación o habilitación urbana.
Proyecto arquitectónico: Conjunto de documentos
que contienen información sobre el diseño de una edifica-
ción y cuyo objetivo es la ejecución de la obra. Se expre-
sa en planos, gráficos, especificaciones y cálculos.
Puerta de escape: Puerta de salida de personas que
permite llegar al exterior de la edificación y forma parte
de un sistema de evacuación. Constituye una salida alter-
na a la evacuación principal.
Quinta: Conjunto de viviendas edificadas sobre lotes
de uso exclusivo, con acceso por un espacio común o di-
rectamente desde la vía pública.
Recreación: Actividad humana activa o pasiva, desti-
nada al esparcimiento o cultura de las personas. Es acti-
va, cuando demanda algún esfuerzo físico.
Recreación pública: Área de aporte para parques, pla-
zas y plazuelas.
Reconstrucción: Reedificación total o parcial de una
edificación preexistente o de una parte de ella con las mis-
mas características de la versión original.
Refacción: Obra de mejoramiento y/o renovación de
instalaciones, equipamiento y/o elementos constructivos,
sin alterar el uso, el área techada, ni los elementos es-
tructurales de la edificación existente.
Remodelación: Obra que se ejecuta para modificar la
distribución de los ambientes con el fin de adecuarlos a
nuevas funciones o incorporar mejoras sustanciales, den-
tro de una edificación existente, sin modificar el área te-
chada.
Requisitos de calidad: Descripción de los procedi-
mientos y requerimientos cuantitativos que se establecen
para una obra en base a las necesidades de los clientes y
sus funciones.
Requisitos para discapacitados: Conjunto de condi-
ciones que deben cumplir las habilitaciones urbanas y las
edificaciones para que puedan ser usadas por personas
con discapacidad.
Responsabilidades: Obligaciones que deben ser cum-
plidas por las personas naturales o jurídicas, como con-
secuencia de su participación en cualquier etapa de un
proyecto.
Retiro: Es la distancia que existe entre el límite de pro-
piedad y el límite de edificación. Se establece de manera
paralela al lindero que le sirve de referencia. El área entre
el lindero y el límite de edificación, forma parte del área
libre que se exige en los parámetros urbanísticos y edifi-
catorios.
Reurbanización: Proceso de recomposición de la tra-
ma urbana existente.
Revestimiento: Producto o elemento que recubre las
superficies de los paramentos interiores o exteriores de
una edificación.
Salida de emergencia: Circulación horizontal o verti-
cal de una edificación comunicada con la vía pública o
hasta un espacio exterior libre de riesgo, que permite la
salida de personas en situaciones de emergencia, hasta
un espacio exterior libre de riesgo. La salida de emergen-
cia constituye una salida adicional a las salidas regulares
de la edificación.
Semi sótano: Es la parte de una edificación cuyo te-
cho se encuentra hasta 1.50 m. por encima del nivel me-
dio de la vereda. El semi sótano puede ocupar los retiros,
salvo en el caso de retiros reservados para ensanche de
vías. Puede estar destinado a vivienda.
Servicios públicos complementarios: Dotación de
servicios urbanos para atender las necesidades de edu-
cación, salud, comerciales, sociales, recreativas, religio-
sas, de seguridad, etc.
Servicios públicos domiciliarios: Dotación de servi-
cios de agua, desagüe, energía eléctrica, gas y comuni-
caciones conectados a un predio independiente.
Sistema automático de extinción de incendios: Con-
junto de dispositivos y equipos capaces de detectar y des-
cargar, en forma automática, un agente extintor de fuego
en el área de incendio.
Sistema de seguridad: Conjunto de dispositivos de
prevención, inhibición o mitigación de riesgos o siniestros
en las edificaciones, que comprende un sistema contra
incendio, un sistema de evacuación de personas y un sis-
tema de control de accesos.
Sótano: Es la parte de una edificación cuyo techo se
encuentra hasta 0.50 m. por encima del nivel medio de la
vereda. Se considerará también como sótano la parte de
la edificación que emerge del terreno circundante en un
porcentaje inferior al 50% de la superficie total de sus pa-
ramentos exteriores, aún cuando una o más de sus fa-
chadas queden al descubierto parcial o totalmente. No
puede estar destinado a vivienda.
Subdivisión: Partición de terrenos habilitados en frac-
ciones destinadas al mismo uso del lote matriz.
Supervisor técnico: Persona natural o jurídica que
tiene como responsabilidad verificar la ejecución de la obra
de habilitación urbana o edificación.
Terreno eriazo: Unidad inmobiliaria constituida por una
superficie de terreno improductivo o no cultivado por falta
o exceso de agua.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320482 El Peruano
Terreno natural: Estado del terreno anterior a cual-
quier modificación practicada en él.
Terreno rústico: Unidad inmobiliaria constituida por
una superficie de terreno no habilitada para uso urbano y
que por lo tanto no cuenta con accesibilidad, sistema de
abastecimiento de agua, sistema de desagües, abasteci-
miento de energía eléctrica, redes de iluminación pública,
pistas ni veredas.
Terreno urbano: Unidad inmobiliaria constituida por
una superficie de terreno habilitado para uso urbano y que
cuenta con accesibilidad, sistema de abastecimiento de
agua, sistema de desagüe, abastecimiento de energía
eléctrica y redes de iluminación pública y que ha sido so-
metida a un proceso administrativo para adquirir esta con-
dición. Puede o no contar con pistas y veredas.
Tienda: Local para realizar transacciones comercia-
les de venta de bienes y servicios.
Vivienda: Edificación independiente o parte de una edi-
ficación multifamiliar, compuesta por ambientes para el
uso de una o varias personas, capaz de satisfacer sus
necesidades de estar, dormir, comer, cocinar e higiene. El
estacionamiento de vehículos, cuando existe, forma parte
de la vivienda.
Urbanización: Área de terreno que cuenta con reso-
lución aprobatoria de recepción de las obras de habilita-
ción Urbana.
Uso del suelo: Determinación del tipo de actividades
que se pueden realizar en las edificaciones que se ejecu-
ten en cada lote según la zonificación asignada a los te-
rrenos urbanos, de acuerdo a su vocación y en función de
las necesidades de los habitantes de una ciudad. Puede
ser residencial, comercial, industrial o de servicios.
Ventilación natural: Renovación de aire que se logra
por medios naturales.
Ventilación forzada: Renovación de aire que se logra
por medios mecánicos o electromecánicos.
Vereda: Parte pavimentada de una vía, asignada a la
circulación de personas.
Vía: Espacio destinado al tránsito de vehículos y/o per-
sonas.
Vivienda unifamiliar: Unidad de vivienda sobre un lote
único.
NORMA G.050
SEGURIDAD DURANTE LA CONSTRUCCIÓN
CAPÍTULO I
GENERALIDADES
Articulo 1.- OBJETO
La presente Norma especifica las consideraciones mí-
nimas indispensables de seguridad a tener en cuenta en
las actividades de construcción civil. Asimismo, en los
trabajos de montaje y desmontaje, incluido cualquier pro-
ceso de demolición, refacción o remodelación.
Articulo 2.- CAMPO DE APLICACIÓN
La presente Norma se aplica a todas las actividades
de construcción, es decir, a los trabajos de edificación,
obras de uso público, trabajos de montaje y desmontaje y
cualquier proceso de operación o transporte en las obras,
desde su preparación hasta la conclusión del proyecto;
en general a toda actividad definida en el Gran Grupo 2,
Gran Grupo 3, Gran Grupo 7, Gran Grupo 8 y Gran Grupo
9, señaladas en la CLASIFICACION INTERNACIONAL
UNIFORME DE OCUPACIONES - CIUO - 1988.
Articulo 3.- DEFINICIONES
Para los propósitos de esta Norma se aplican las si-
guientes definiciones:
3.1. Andamio: Estructura provisional con estabilidad,
fija, suspendida o móvil, y los componentes en el que se
apoye, que sirve de soporte en el espacio a trabajadores,
equipos, herramientas y materiales, con exclusión de los
aparatos elevadores.
3.2. Aparato elevador: Todo aparato o montacarga,
fijo o móvil, utilizado para izar o descender personas o
cargas.
3.3. Accesorio de izado: Mecanismo o aparejo por
medio del cual se puede sujetar una carga o un aparato
elevador pero que no es parte integrante de éstos.
3.4. Construcción: Abarca las siguientes acepciones:
Edificación, incluidas las excavaciones y las construc-
ciones provisionales, las transformaciones estructurales,
la renovación, la reparación, el mantenimiento (incluidos
los trabajos de limpieza y pintura), y la demolición de
todo tipo de edificios y estructuras. Obras de uso y servi-
cio público: movimiento de tierras, trabajos de demoli-
ción, obras viales, cunetas, terminales, intercambios via-
les, aeropuertos, muelles, puertos, canales, embalses,
obras pluviales y marítimas (terminales, refuerzos rom-
peolas), carreteras y autopistas, ferrocarriles, puentes,
túneles, trabajos de subsuelo, viaductos y obras relacio-
nadas con la prestación de servicios como: comunica-
ciones, desagüe, alcantarillado y suministro de agua y
energía.
Montaje electromecánico, montaje y desmontaje de edi-
ficios y estructuras de elementos prefabricados.
Procesos de preparación, habilitación y transporte de
materiales.
3.5. Empleador: Abarca las siguientes acepciones:
Persona natural o jurídica que emplea uno o varios traba-
jadores en una obra, y según el caso: el propietario, el
contratista general, subcontratista y trabajadores indepen-
dientes.
3.6. Entibaciones: Apuntalar con madera las excava-
ciones que ofrecen riesgo de hundimiento.
3.7. Estrobos: Cabo unido por sus chicotes que sirve
para suspender cosas pesadas.
3.8. Eslingas: Cuerda trenzadas prevista de ganchos
para levantar grandes pesos.
3.9. Lugar de trabajo: Sitio en el que los trabajadores
deban laborar, y que se halle bajo el control de un em-
pleador.
3.10. Obra: Cualquier lugar o jurisdicción en el que se
realice alguno de los trabajos u operaciones descritas en
el Artículo 3 (3.4).
3.11. Persona competente: Persona en posesión de
calificaciones adecuadas, tales como una formación apro-
piada, conocimientos y experiencia para ejecutar funcio-
nes específicas en condiciones de seguridad.
3.12. Representante de los trabajadores (o del
empleador): Persona elegida por las partes y con co-
nocimiento de la autoridad oficial de trabajo, autoriza-
da para ejecutar acciones y adquirir compromisos esta-
blecidos por los dispositivos legales vigentes, en nom-
bre de sus representados. Como condición indispensa-
ble debe ser un trabajador de construcción que labore
en la obra.
3.13. Trabajador: persona empleada en la construc-
ción.
Articulo 4.- INSPECCIÓN DEL TRABAJO
Para los efectos del control de cumplimiento de la pre-
sente Norma se aplicará lo dispuesto en la Ley General
de Inspección del Trabajo y Defensa del Trabajador –
Decreto Legislativo N° 910, del dieciséis del marzo del
dos mil uno.
Articulo 5.- REQUISITOS DEL LUGAR DE TRABAJO
5.1. CONSIDERACIONES GENERALES
El lugar de trabajo debe reunir las condiciones nece-
sarias para garantizar la seguridad y salud de los trabaja-
dores.
Se mantendrá en buen estado y convenientemente
señali las vías de acceso a todos los lugares de trabajo.
El empleador programará, delimitará desde el punto
de vista de la seguridad y la salud del trabajador, la zoni-
ficación del lugar de trabajo en la que se considera las
siguientes áreas:
• Área administrativa.
• Área de servicios (SSHH, comedor y vestuario).
• Área de operaciones de obra.
• Área de preparación y habilitación de materiales y
elementos prefabricados.
• Área de almacenamiento de materiales.
• Área de parqueo de equipos.
• Vías de circulación peatonal y de transporte de ma-
teriales.
• Guardianía.
• Área de acopio temporal de desmonte y de desper-
dicios.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
Asimismo se deberá programar los medios de seguri-
dad apropiados, la distribución y la disposición de cada
uno de los elementos que los componen dentro de los
lugares zonificados.
Se adoptarán todas las precauciones necesarias para
proteger a las personas que se encuentren en la obra y
sus inmediaciones, de todos los riesgos que puedan deri-
varse de la misma.
El ingreso y tránsito de personas ajenas a la obra de-
berá ser utilizando el equipo de protección personal ne-
cesario, y será reglamentado por el responsable de Se-
guridad de la Obra.
Se debe prever medidas para evitar la producción de
polvo en la zona de trabajo, con la aplicación de paliativos
de polvos y en caso de no ser posible utilizando equipos
de protección personal y protecciones colectivas.
5.2. INSTALACIONES ELÉCTRICAS PROVISIONA-
LES
Las Instalaciones eléctricas provisionales por la obra
deberán ser ejecutadas y mantenidas por personal califi-
cado.
Toda obra deberá contar con « Línea de Tierra» en
todos los circuitos eléctricos provisionales, deberá des-
cargar en un pozo de tierra según lo establecido en el
Código Nacional Electricidad.
5.3. PRIMEROS AUXILIOS
El empleador será responsable de garantizar en todo
momento la disponibilidad de medios adecuados y de
personal de rescate con formación apropiada para pres-
tar primeros auxilios. Teniendo en consideración las ca-
racterísticas de la obra, se dispondrán las facilidades ne-
cesarias para garantizar la atención inmediata, y la eva-
cuación a centros hospitalarios de las personas heridas o
súbitamente enfermas.
5.4. SERVICIOS DE BIENESTAR
En el área asignada para la obra, se dispondrá, en fun-
ción del número de trabajadores y de las características
de la obra:
• Suministro de agua potable.
• Servicios higiénicos para hombres y para mujeres.
• Duchas y lavatorios para hombres y para mujeres.
• Vestidores para hombres y para mujeres.
• Comedores.
• Área de descanso (de acuerdo al espacio disponible
de la obra).
Para obras ubicadas y fuera del radio urbano, y según
sus características, el empleador establecerá las condi-
ciones para garantizar la alimentación de los trabajado-
res, tanto en calidad como higiene.
5.5. Comité de Seguridad
En toda obra se formará el comité de seguridad que
estará presidido por el responsable, según al siguiente
detalle:
• Obra de autoconstrucción: el responsable de la
obra es el propietario o el maestro de obra.
• Obra por contrato:
- Hasta 20 trabajadores, el profesional responsable.
- De 20 a 100 trabajadores el profesional responsable
y el representante de los trabajadores.
- Más de 100 trabajadores: Un ingeniero especialista
en seguridad, el ingeniero responsable y representante
de los trabajadores.
5.6. Información y Formación
Se facilitará a los trabajadores:
• Información sobre los riesgos de seguridad y salud
por medio de vitrinas de información general, folletos, avi-
sos gráficos, etc.
• Instrucción para prevenir y controlar los riesgos de
accidentes.
• Manuales de seguridad que ayuden a prevenir y con-
trolar los riesgos de accidentes.
5.7. Señalización
Se deberán señalizar los sitios indicados por el res-
ponsable de seguridad, de conformidad a las caracterís-
ticas de señalización de cada caso en particular. Estos
sistemas de señalización (carteles, vallas, balizas, ca-
denas, sirenas, etc.) se mantendrán, modificarán y ade-
cuarán según le evolución de los trabajos y sus riegos
emergentes.
Las señales deberán cumplir lo indicado en el Código
Internacional de Señales de Seguridad.(Anexo 02).
Para las obras en la vía pública deberá cumplirse lo
indicado por la normativa vigente «Manual de dispositi-
vos de Control de Transito Automotor para Calles y
Carreteras» RM. N° 413-93-TCC-15-15 del 13 de octu-
bre de 1993, del Ministerio de Transporte, Comunicacio-
nes, Vivienda y Construcción.
5.8. Orden y Limpieza
La obra se mantendrá constantemente limpia, para lo
cual se eliminarán periódicamente los desechos y des-
perdicios, los que deben ser depositados en zonas espe-
cíficas señaladas y/o en recipientes adecuados debida-
mente rotulados.
Articulo 6.- PLAN DE SEGURIDAD Y SALUD
Toda obra de construcción, deberá contar con un Plan
de Seguridad y Salud que garantice la integridad física
y salud de sus trabajadores, sean estos de contratación
directa o subcontrata y toda persona que de una u otra
forma tenga acceso a la obra.
El plan de seguridad y salud, deberá integrarse al pro-
ceso de construcción.
6.1. Estándares de Seguridad y Salud y Procedi-
mientos de Trabajo
Previo a la elaboración de estándares y procedimien-
tos de trabajo, se deberá hacer un análisis de riesgos
de la obra, con el cual se identificarán los peligros aso-
ciados a cada una de las actividades y se propondrán
las medidas preventivas para eliminar o controlar di-
chos peligros. Luego se identificarán los riegos que por
su magnitud, sean considerados «Riegos Críticos» los
mismos que deberán ser priorizados y atendidos en for-
ma inmediata.
6.2. Programa de Capacitación
El programa de capacitación deberá incluir a todos los
trabajadores de la obra, profesionales, técnicos y obre-
ros, cualquiera sea su modalidad de contratación. Dicho
programa deberá garantizar la transmisión efectiva de las
medidas preventivas generales y específicas que garanti-
cen el normal desarrollo de las actividades de obra, es
decir, cada trabajador deberá comprender y ser capaz de
aplicar los estándares de Seguridad y Salud y procedi-
mientos de trabajo establecidos para los trabajos que le
sean asignados.
6.3. Mecanismos de Supervisión y Control
La responsabilidad de supervisar el cumplimiento de
estándares de seguridad y salud y procedimientos de tra-
bajo, quedará delegada en el jefe inmediato de cada tra-
bajador.
El responsable de la obra debe colocar en lugar visi-
ble. El Plan de Seguridad para ser presentado a los Ins-
pectores de Seguridad del Ministerio de Trabajo.
Articulo 7.- DECLARACION DE ACCIDENTES Y EN-
FERMEDADES
En caso de accidentes de trabajo se seguirán las pau-
tas siguientes:
7.1. Informe del Accidente
El Responsable de Seguridad de la obra, elevara a su
inmediato superior y dentro de las 24 horas de acaecido
el accidente el informe correspondiente. (Ver formato.
Anexo 03 – Uso Interno de la Empresa).
Informe de accidentes se remitirá al Ministerio de Tra-
bajo y Promoción Social.
7.2. Formato para Registro de Índices de Acciden-
tes
El registro de índices de accidentes deberá llevarse
mensualmente de acuerdo al formato establecido en el
Anexo 04.
Aún cuando no se hayan producido en el mes acci-
dentes con perdida de tiempo o reportables, será obliga-
torio llevar el referido registro, consignando las horas tra-

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320484 El Peruano
bajadas y marcando CERO en los índices correspondien-
tes al mes y tomando en cuenta estas horas trabajadas
para el Índice Acumulativo.
La empresa llevará un registro por cada obra y a su
vez elaborará un reporte consolidado estadístico de se-
guridad.
7.3. Registro de Enfermedades Profesionales
Se llevará un registro de las enfermedades profesio-
nales que se detecten en los trabajadores de la obra, dando
el aviso correspondiente a la autoridad competente.
Articulo 8.- CALIFICACION DE LAS EMPRESAS
CONTRATISTAS
Para efectos de la adjudicación de obras públicas se
deberá considerar dentro de la evaluación de los aspec-
tos técnicos de las empresas postoras el Plan de Seguri-
dad y Salud de la Obra, los índices de Seguridad y el his-
torial del cumplimiento de Normas de Seguridad y Salud
en el Trabajo de la empresa contratista. Estos aspectos
técnicos deberán incidir en forma significativa dentro de
la calificación técnica de la empresa contratista.
(ver Anexo 06).
Articulo 9.- PROTECCION CONTRA INCENDIOS
9.1. Se revisará en forma periódica las instalaciones
dirigidas a prever y controlar posibles incendios en la cons-
trucción.
El personal de seguridad tomará las medidas indi-
cadas en la Norma NTP 350.043 (INDECOPI): Parte 1
y Parte 2.
9.2. El personal deberá recibir dentro de la charla de
seguridad la instrucción adecuada para la prevención y
extinción de los incendios consultando la NTP 833.026.1
(INDECOPI)
9.3. Los equipos de extinción se revisarán e inspec-
cionarán en forma periódica y estarán debidamente iden-
tificados y señalizados para su empleo a cualquier hora
del día, consultando la NTP 833.034 (INDECOPI).
9.4. Todo vehículo de transporte del personal con ma-
quinaria de movimiento de tierra, deberá contar con extin-
tores para combate de incendios de acuerdo a la NTP
833.032 (INDECOPI).
9.5. Adyacente a los extintores figurará el número te-
lefónico de la Central de Bomberos.
9.6. El acceso a los equipos de extinción será directo y
libre de obstáculos.
9.7. El aviso de no fumar se colocará en lugares visi-
bles de la obra.
Articulo 10.- EQUIPO BÁSICO DE PROTECCION
PERSONAL (EPP)
Todo el personal que labore en una obra de construc-
ción, deberá usar el siguiente equipo de protección per-
sonal:
10.1. Ropa de trabajo adecuada a la estación y a las
labores por ejecutar (overol o camisa y pantalón o mame-
luco).
10.2. Casco de seguridad tipo jockey para identificar a
la categoría y ocupación de los trabajadores, los cascos
de seguridad serán de colores específicos. Cada empre-
sa definirá los colores asignados a las diferentes catego-
rías y especialización de los obreros.
10.3. Zapatos de seguridad y adicionalmente, bo-
tas impermeables de jebe, para trabajos en zonas hú-
medas.
10.4. En zonas donde el ruido alcance niveles mayo-
res de 80dB, los trabajadores deberán usar tapones o pro-
tectores de oído. Se reconoce de manera práctica un ni-
vel de 80 dB, cuando una persona deja de escuchar su
propia voz en tono normal.
10.5. En zonas expuestas a la acción de productos quí-
micos se proveerá al trabajador de ropa y de elementos
de protección adecuados.
10.6. En zonas de gran cantidad de polvo, proveer al
trabajador de anteojos y respiradores contra el polvo, o
colocar en el ambiente aspersores de agua.
10.7. En zonas lluviosas se proporcionará al trabaja-
dor «ropa de agua».
10.8. Para trabajos en altura, se proveerá al trabaja-
dor de un cinturón de seguridad formado por el cinturón
propiamente dicho, un cabo de manila de diámetro míni-
mo de ¾" y longitud suficiente que permita libertad de mo-
vimientos al trabajador, y que termine en un gancho de
acero con tope de seguro.
10.9. El trabajador, en obras de alturas, deberá contar
con una línea de vida, consistente en un cable de cuero
de 3/8" o su equivalente de un materia de igual o mayor
resistencia.
10.10. En aquellos casos en que se esté trabajando
en un nivel sobre el cual también se desarrollen otras la-
bores, deberá instalarse una malla de protección con aber-
tura cuadrada no mayor de 2 cm.
10.11. Los frentes de trabajo que estén sobre 1,50m
del nivel del terreno natural, deberán estar rodeados de
barandas y debidamente señalizados.
10.12. Los orificios tales como entradas a cajas de as-
censor, escaleras o pases para futuros insertos, deberán
ser debidamente cubiertos por una plataforma resistente
y señalizados.
10.13. Botiquín. En toda obra se deberá contar con un
botiquín .Los elementos de primeros auxilios serán selec-
cionados por el responsable de la seguridad, de acuerdo
a la magnitud y tipo de la obra (ver anexo 1).
10.14. Servicio de primeros auxilios. En caso de emer-
gencia se ubicará en lugar visible un listado de teléfonos
y direcciones de las Instituciones de auxilio para los ca-
sos de emergencia.
10.15. Para trabajos con equipos especiales : esmeri-
les, soldadoras, sierras de cinta o de disco, garlopas, ta-
ladros, chorros de arena (sandblast), etc., se exigirá que
el trabajador use el siguiente equipo :
Esmeriles y taladros: Lentes o caretas de plástico.
Soldadora eléctrica: Máscaras, guantes de cuero,
mandil protector de cuero, mangas de cuero, según sea
el caso.
Equipo de oxicorte: Lentes de soldador, guantes y
mandil de cuero.
Sierras y garlopas: anteojos y respiradores contra el
polvo.
Sandblast: máscara, mameluco, mandil protector y
guantes.
10.16. Los equipos de seguridad deberán cumplir con
normas específicas de calidad nacionales o internaciona-
les.
10.17. Los trabajos de cualquier clase de soldadura
se efectuarán en zonas en que la ventilación sobre el área
de trabajo sea suficiente para evitar la sobre - exposición
del trabajador a humos y gases.
10.18. Los soldadores deberán contar con un certifi-
cado médico expedido por un oftalmólogo que garantice
que no tiene impedimento para los efectos secundarios
del arco de soldadura.
10.19. En los trabajos de oxicorte, los cilindros debe-
rán asegurarse adecuadamente empleando en lo posible
cadenas de seguridad. Asimismo, se verificará antes de
su uso, las condiciones de las líneas de gas.
CAPÍTULO 2
ACTIVIDADES ESPECÍFICAS
CONDICIONES DE SEGURIDAD
EN EL DESARROLLO DE UNA
OBRA DE CONSTRUCCIÓN
Artículo 11.- ACCESOS, CIRCULACIÓN Y SEÑALI-
ZACIÓN DENTRO DE LA OBRA:
Toda obra de edificación contará con un cerco de pro-
tección que limite el área de trabajo. Este cerco deberá
contar con una puerta con elementos adecuados de ce-
rramiento, la puerta será controlada por un vigilante que
registre el ingreso y salida de materiales y personas de la
obra.
El acceso a las oficinas de la obra, deberá preverse en
la forma más directa posible desde la entrada, buscando
en lo posible que la ubicación de las mismas sea perimé-
trica.
Si para llegar a las oficinas de la obra, fuera necesario
cruzar las zona de trabajo, el acceso deberá estar cubier-
to para evitar accidentes por la caída de herramientas o
materiales.
11.1. El área de trabajo estará libre de todo elemento
punzante (clavos, alambres, fierros, etc.) y de sustancias
tales como grasas, aceites u otros, que puedan causar

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
accidentes por deslizamiento. Asimismo se deberá elimi-
nar los conductores con tensión, proteger las instalacio-
nes públicas existentes: agua, desagüe, etc.
11.2. La circulación se realizará por rutas debidamen-
te señalizadas con un ancho mínimo de 60 cm.
11.3. El contratista deberá señalar los sitios indicados
por el responsable de seguridad, de conformidad a las
características de señalización de cada caso en particu-
lar. Estos sistemas de señalización (carteles, vallas, bali-
zas, cadenas, sirena, etc.) se mantendrán, modificarán y
adecuarán según la evolución de los trabajos y sus riegos
emergentes.
11.4. Se deberá alertar adecuadamente la presencia
de obstáculos que pudieran originar accidentes.
11.5. En las horas diurnas se utilizarán barreras, o car-
teles indicadores que permitan alertar debidamente el
peligro.
11.6. En horas nocturnas se utilizarán, complementa-
riamente balizas de luz roja, en lo posible intermitentes.
11.7. En horas nocturnas queda prohibido colocar ba-
lizas de las denominadas de fuego abierto.
11.8. En forma periódica se realizarán charlas acerca
de la seguridad en la obra.
Artículo 12. ALMACENAMIENTO Y MANIPULEO DE
MATERIALES
12.1. El área de almacenamiento deberá disponer de
una área de maniobra.
12.2. Ubicación del área de almacenamiento y dispo-
sición de los materiales (combustible lejos de balones de
oxigeno, pinturas, etc.).
12.3. Sistemas de protección de áreas de almacena-
miento.
12.4. El manipuleo de materiales será realizado por el
personal especializado.
12.5. Los materiales se apilaran hasta la altura reco-
mendada por el fabricante.
Artículo 13.- PROTECCIÓN EN TRABAJOS CON
RIESGO DE CAÍDA
13.1. Uso de Escaleras
Antes de usar una escalera, éstas será inspeccionada
visualmente.
Si tiene rajaduras en largueros o peldaños, o los últi-
mos están flojos, no deberán ser usadas.
La altura del contrapaso de las escaleras será unifor-
me e igual a 30 cm.
Estarán apoyadas sobre el piso firme y nivelado.
Se atará la escalera en el punto de apoyo superior.
Sobresaldrá el apoyo superior por lo menos 60 cm.
La inclinación de la escalera será tal que la relación
entre la distancia del apoyo al pie del paramento y la altu-
ra será de 1:4.
La altura máxima a cubrir con una escalera portátil, no
excederá de 5m.
Antes de subir por una escalera deberá verificarse la
limpieza de la suela del calzado.
Para el uso de este tipo de escaleras, se deberá exigir
que el personal obrero se tome con ambas manos de los
peldaños.
Las herramientas se llevaran en bolsos especiales o
serán izadas.
Subirá o bajara una sola persona a la vez.
Se deberá desplazar la escalera para alcanzar puntos
distantes, no inclinarse exageradamente (no saliéndose
de la vertical del larguero más de medio cuerpo).
Estarán provistas de tacos antideslizantes en la base
de los largueros.
Las escaleras provisionales deberán tener como máxi-
mo 20 contrapasos, cuya altura no excederá de 20 cm;
para alturas mayores se preverá descansos.
Las escaleras provisionales deberán contar con ba-
randas de seguridad
El ancho útil de las escaleras provisionales será de 60
cm como mínimo.
Las escaleras provisionales serán construidas con ma-
dera en buen estado de conservación, sin nudos que pue-
dan alterar su resistencia.
13.2. Uso de Andamios
Los andamios que se usarán en obra, sea cual fuere
su tipo corresponderán al diseño de un profesional res-
ponsable, para garantizar a capacidad de carga, estabili-
dad y un coeficiente de seguridad no menor de 2.
Los andamios que se apoyen en el terreno deberán
tener un elemento de repartición de carga.
Los andamios se fijaran a la edificación de modo tal
que se garantice la verticalidad y se eviten los movimien-
to de oscilación.
La plataforma de circulación y de trabajo en los anda-
mios será de madera de un grosor no menor de 5cm (2")
y de ancho mínimo de 25 cm (10").
El ancho mínimo de la plataforma será de 50 cm.
Las plataformas de trabajo deberán tener una baran-
da de protección hacia el lado exterior del andamio. Asi-
mismo los empalmes de los tablones se harán en el apo-
yo del andamio y con un traslape no menor que 30 cm.
Los tablones que conforman la plataforma de trabajo
no deberán exceder mas de 30 cm del apoyo de andamio.
En andamios móviles se deberá contar con estabiliza-
dores que eviten su movimiento.
No se moverá un andamio móvil con personal o mate-
rial sobre él.
Para evitar la caída de herramientas o materiales se
colocaran en ambos bordes longitudinales un tablón que
hará de rodapié o zócalo, de no menos de 10 cm (4") de
alto.
Artículo 14.- TRABAJOS CON EQUIPO DE IZAJE
14.1. Todo equipo de elevación y transporte será ope-
rado exclusivamente por personal que cuente con la for-
mación adecuada para el manejo correcto del equipo.
14.2. Los equipos de elevación y transporte deberán
ser operados de acuerdo a lo establecido en el manual de
operaciones correspondientes al equipo.
14.3. El ascenso de personas sólo se realizará en equi-
pos de elevación habilitados especialmente para tal fin.
14.4. Las tareas de armado y desarmado de las es-
tructuras de los equipos de izar, serán realizadas bajo la
responsabilidad de Técnico competente, y por personal
idóneo y con experiencia.
14.5. Para el montaje de equipos de elevación y trans-
porte se seguirán las instrucciones estipuladas por el fa-
bricante.
14.6. Se deberá suministrar todo equipo de protección
personal requerido, así como prever los elementos para
su correcta utilización (cinturones de seguridad y puntos
de enganche efectivos).
14.7. Los puntos de fijación y arriostramiento serán se-
leccionados de manera de asegurar la estabilidad del sis-
tema de izar con un margen de seguridad.
14.8. Los equipos de izar que se construyan o impor-
ten, tendrán indicadas en lugar visible las recomendacio-
nes de velocidad y operación de las cargas máximas y las
condiciones especiales de instalación tales como contra-
pesos y fijación.
14.9. No se deberá provocar sacudidas o aceleracio-
nes bruscas durante las maniobras.
14.10. El levantamiento de la carga se hará en forma
vertical.
14.11. No se remolcará equipos con la pluma.
14.12. No levantar cargas que se encuentren traba-
das.
14.13. Dejar la pluma baja al terminar la tarea.
14.14. Al circular la grúa, lo hará con la pluma baja,
siempre que las circunstancias del terreno lo permitan.
14.15. Al dejar la máquina, el operador bloqueará los
controles y desconectará la llave principal.
14.16. Antes del inicio de las operaciones se deberá
verificar el estado de conservación de estrobos, cadenas
y ganchos. Esta verificación se hará siguiendo lo estable-
cido en las recomendaciones del fabricante.
14.17. Cuando después de izada la carga se observe
que no está correctamente asegurada, el maquinista hará
sonar la señal de alarma y descenderá la carga para su
arreglo.
14.18. No se dejarán los aparatos de izar con carga
suspendida.
14.19. Cuando sea necesario guiar las cargas se utili-
zarán cuerdas o ganchos.
14.20. Se prohíbe la permanencia y el pasaje de tra-
bajadores en la «sombra de caída».
14.21. Los sistemas de operación del equipo serán con-
fiables y en especial los sistemas de frenos tendrán ca-
racterísticas de diseño y construcción que aseguren una
respuesta segura en cualquier circunstancia de uso nor-
mal. Deberán someterse a mantenimiento permanente, y

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320486 El Peruano
en caso de duda sobre su funcionamiento, serán inme-
diatamente puestos fuera de servicio y sometidos a las
reparaciones necesarias.
14.22. Para los casos de carga y descarga en que se
utilice winche con plataforma de caída libre; las platafor-
mas deberán estar equipadas con un dispositivo de segu-
ridad capaz de sostenerla con su carga en esta etapa.
14.23. Para la elevación de la carga se utilizarán reci-
pientes adecuados. No se utilizará la carretilla de mano,
pues existe peligro de desprendimiento o vuelco del ma-
terial transportado si sus brazos golpean con los bordes
del forjado o losa, salvo que la misma sea elevada dentro
de una plataforma de elevación, y ésta cuente con un cer-
co perimetral cuya altura sea superior a la de la carretilla.
14.24. Las operaciones de izar se suspenderán cuan-
do se presenten vientos superiores a 80 Km/h.
14.25. Todo el equipo accionado con sistemas eléctri-
cos deberán contar con conexión a tierra.
14.26. Estrobos y Eslingas
Se revisará el estado de estrobos, eslingas, cadenas
y ganchos, para verificar su funcionamiento.
La fijación del estrobo debe hacerse en los puntos es-
tablecidos; si no los hay, se eslingará por el centro de gra-
vedad, o por los puntos extremos más distantes.
•
•
•
•
• Ubicar el ojal superior en el centro del gancho.
•
•
•
•
• Verificar el cierre del mosquetón de seguridad.
•
•
•
•
• Al usar grilletes, roscarlos hasta el fondo.
•
•
•
•
• Los estrobos no deberán estar en contacto con ele-
mentos que los deterioren.
•
•
•
•
• La carga de trabajo para los estrobos será como
máximo la quinta parte de su carga de rotura.
14.27. Ganchos
Los ganchos cumplirán las siguientes prescripciones :
•
•
•
•
• Los ganchos serán de material adecuado y estarán
provistos de pestillo u otros dispositivos de seguridad para
evitar que la carga pueda soltarse.
•
•
•
•
• Los ganchos deberán elegirse en función de los es-
fuerzos a que estarán sometidos.
•
•
•
•
• Las partes de los ganchos que puedan entrar en con-
tacto con las eslingas no deben tener aristas vivas.
•
•
•
•
• La carga de trabajo será mayor a la quinta parte de
la carga de rotura.
•
•
•
•
• Por cada equipo de izaje se designará a una perso-
na para que, mediante el código internacional de señales,
indique las maniobras que el operador debe realizar paso
a paso. (Anexo 5).
•
•
•
•
• El señalador indicará al operador la maniobra mas
segura y pasará la carga a la menor altura posible.
Artículo 15.- OBRAS DE CONSTRUCCION PESADA
Se considera como obra de construcción pesada al
conjunto de trabajos que, por su gran magnitud y ex-
tensión, requieren el uso de equipo pesado, por ejem-
plo: Obras de aprovechamiento de recursos. Irrigacio-
nes (diques, presas, túneles, canales, embalses), plan-
tas de energía, explotación de minerales, obras viales
(puentes, carreteras, viaductos, aeropuertos, puertos,
etc.).
15.1. Obras de Movimiento de Tierras sin explo-
sivos
Señalización: a 150 m del frente de trabajo deben co-
locarse letreros suficientemente visibles, que alerten so-
bre la ejecución de trabajos en la zona.
El acceso directo al frente de trabajo deberá estar ce-
rrado con tranqueras debidamente pintadas para permitir
su identificación, las que contarán además con sistemas
luminosos que permitan su visibilidad en la noche.
En las tranqueras de acceso principal deberá perma-
necer personal de seguridad con equipo de comunicación
que permita solicitar la autorización para el pase de per-
sonas extrañas a la obra.
En los casos que hubiera exigencia de tránsito tempo-
ral en el frente de trabajo, se deberá contar con personal
debidamente instruido para dirigir el tráfico en esta zona,
premunido de dos paletas con mango de 30 cm, color rojo
y verde.
Las rutas alternas que sea necesario habilitar para el
tránsito temporal, deberán ser planificadas y proyectadas
antes de la ejecución de las obras. Estas rutas alternas
formarán parte del proyecto de las obras.
Cada equipo contará con el espacio suficiente para las
operaciones de sus maniobras. Estos espacios no deben
traslaparse.
La operación de carga de combustible y mantenimien-
to de los equipos será programada preferentemente fuera
de las horas de trabajo
Cada equipo será accionado exclusivamente por el
operador asignado. En ningún caso deberá permanecer
sobre la máquina personal alguno, aun cuando esté asig-
nado como ayudante del operador del equipo.
Todos los equipos contarán con instrumentos de se-
ñalización y alarmas que permitan ubicarlos rápidamente
durante sus operaciones.
El equipo que eventualmente circule en zona urbana e
interurbana, estará equipado con las luces reglamenta-
rias para este efecto y, en los casos que sea necesario,
será escoltado con vehículos auxiliares.
Los equipos pesados deberán respetar las normas in-
dicadas en los puentes. Si su peso sobrepasará la capa-
cidad de carga del puente, se procederá al refuerzo de la
estructura del puente o a la construcción de un badén.
En los trabajos de excavación deberá conservarse el
talud adecuado, a fin de garantizar la estabilidad de la
excavación.
Toda excavación será planificada y realizada teniendo
en cuenta las estructuras existentes o en preparación, ad-
yacentes a la zona de trabajo, las cuales deberán estar
convenientemente señalizadas.
15.2. Obras de Movimiento de Tierras con explo-
sivos
El diseño de la operación de perforación y voladura
estará a cargo de un especialista responsable.
Las voladuras se realizarán al final de la jornada y se-
rán debidamente señalizadas.
En toda obra de excavación que requiera del uso de
explosivos, se deberá contar con un polvorín que cumpla
con todas las exigencias de la entidad oficial correspon-
diente (DICSCAMEC).
El personal encargado del manipuleo y operación de
los explosivos deberá contar con la aprobación y certifi-
cación de la entidad oficial correspondiente.
El acceso al polvorín deberá estar debidamente res-
guardado durante las 24 horas del día, por no menos de
dos vigilantes.
No habrá explosivos ni accesorios de voladura en la
zona durante la operación de perforación.
Los trabajos de perforación serán ejecutados con
personal que cuente con los equipos adecuados de se-
guridad, tales como : guantes de cuero, máscaras con-
tra el polvo, anteojos protectores, protectores contra el
ruido, cascos de seguridad, y en los casos que se re-
quiera, cinturón de seguridad. Esta relación es indicati-
va más no limitativa y la calidad de los equipos estará
normalizada.
15.3. Excavaciones subterráneas: túneles, piques,
chimeneas, galerías, cruceros, etc.
Se tendrá especial cuidado en el desprendimiento de
rocas, procediéndose al inicio de la jornada al desatado
previo del material suelto y al desquinchado si fuera ne-
cesario.
Después de cada disparo el frente de la excavación
deberá ventilarse hasta que se renueve el aire conta-
minado.
El reingreso a la labor después de cada disparo se
realizará luego de verificarse la evacuación de aire con-
taminado. En los casos necesarios se usará detectores
de gas.
Forma parte del equipo de perforación en excava-
ciones subterráneas, el equipo de ventilación, el cual
deberá ser instalado desde el inicio de la obra. La ca-
pacidad de este equipo será siempre adecuada a la
magnitud de la obra.
Existirá en obra el equipo de emergencia con los equi-
pos necesarios de primeros auxilios, para cubrir la posibi-
lidad de atender accidentes y evacuar oportunamente al
accidentado.
Es responsabilidad del jefe de turno disponer la conti-
nuación de los trabajos de perforación, en el caso de que
se modifiquen las condiciones de estabilidad del terreno.
Para los trabajos de carguío, eliminación de desmon-
te, transporte de materiales y personal, sólo se emplea-
rán equipos que en ningún caso sean accionados con
gasolina, y en aquellos que se use otro tipo de combusti-

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
ble, tal como petróleo u otros, éstos no deberán producir
más de 500 ppm de monóxido de carbono (CO).
Las rutas de circulación de vehículos dentro de la ga-
lería deben estar señalizadas, previéndose zonas de res-
guardo para el personal que transita a pie.
Los equipos de transporte en general deberán estar
dotados con alarmas sonoras y con la iluminación ade-
cuada que permita distinguirlos oportunamente.
Todo el personal que acceda al frente de trabajo debe
contar con los siguientes equipos de protección personal :
guantes de cuero, máscaras contra el polvo, anteojos pro-
tectores, protectores contra el ruido, cascos de seguridad,
botas de jebe, y en los casos que se requiera, ropa ade-
cuada para trabajo en agua : pantalón y casaca imper-
meable y cinturón de seguridad.
El ámbito de los trabajos de excavación subterránea,
desde la portada de la galería, hasta los frentes de traba-
jo, estará iluminado con la intensidad adecuada a cada
actividad.
El personal que labora dentro de la galería contará con
cascos de seguridad tipo minero, con iluminación propia
para la eventualidad de falta de iluminación general.
Todo equipo susceptible de sufrir accidentes por in-
cendio, llevará un extintor de polvo químico seco ABC,
con la capacidad adecuada, de acuerdo a la NTP 833.032
(INDECOPI).
Las instalaciones eléctricas se realizarán con conduc-
tores y accesorios a prueba de agua.
En presencia de agua en las excavaciones subterrá-
neas, el drenaje del agua se hará mediante cunetas late-
rales. En los casos de contrapendiente la evacuación del
agua se hará por bombeo, y la bomba se ubicará en luga-
res señalizados.
Los equipos para los trabajos de excavación subterrá-
nea, contarán en lugar visible con las indicaciones del fa-
bricante, que ilustren los cuidados y riesgos durante la
operación del equipo.
En los casos en los que se requiera sujetar zonas de
aparente inestabilidad, usando sistemas de pernos de
anclaje, se tendrá en consideración las recomendacio-
nes del fabricante de los equipos de perforación, del sis-
tema de anclaje empleado, y cuando la adherencia se
consiga con productos químicos (epóxicos), el obrero
encargado de aplicar el producto seguirá las recomen-
daciones de seguridad indicadas por el fabricante del
epóxico empleado.
En los casos que se requiera, para la estabilización de
los paneles y bóvedas del túnel, el uso de concreto lanza-
do (shotcret), deberá ejecutarse con equipo especialmente
diseñado para este tipo de trabajos y tomando las pre-
cauciones debidas para que el rebote del material no cau-
se daño al operador del equipo.
Cuando se requiera el empleo de marcos de seguri-
dad, se exigirá el diseño previo del anclaje de las piernas
de los marcos y del ensamble entre las diferentes piezas
que lo forman.
Las conexiones neumáticas a los diferentes equipos
accionados con este sistema, serán revisados periódi-
camente, reemplazando cuando sea necesario las em-
paquetaduras o la misma unión, cuando se detecte fu-
gas de aire.
Los barrenos de perforación se verificarán antes de
ser usados en el frente de trabajo, retirando aquellos que
muestren señales de fatiga.
Artículo 16.- Construcciones hidráulicas : enroca-
dos, bocatomas, derivaciones, obras marítimas
Antes de iniciar cualquier obra definitiva en el cauce
de un río, deberá estudiarse las posibilidades de desviar
las aguas de modo que la zona de trabajo quede en seco,
sin riesgo para el personal que laborará en la obra.
Cuando para realizar defensas en el cauce de un
río, se requiera de enrocados, se tendrán en cuenta las
mismas normas de seguridad consideradas para la ex-
cavación con explosivos, en la fase de extracción de la
roca.
Para el carguío, transporte y colocación de la roca, el
personal encargado deberá contar con guantes de cuero,
casco de seguridad, anteojos protectores y zapatos de
seguridad.
Los estrobos y demás elementos de carguío cumpli-
rán con todos los requisitos estipulados en el artículo
2.4.26.
Cuando los trabajos de enrocado requieran labores
bajo el agua, el personal encargado de la colocación de
las rocas contará con el equipo de buceo adecuado, con
las especificaciones de calidad estipuladas en normas
nacionales o internacionales vigentes.
Adicionalmente a lo indicado en el acápite anterior, el
buzo u hombre rana deberá estar asegurado por medio
de cuerdas, para evitar ser arrastrado por la corriente.
En caso de obras marítimas, para realizar defen-
sas que protejan de la acción del mar la zona costera,
se tendrá en cuenta las mismas normas de seguridad
consideradas para la excavación de roca con explosi-
vos en la fase de extracción de la roca. Para el trans-
porte y colocación de la roca, el personal encargado
deberá contar con guantes de cuero, caso de seguri-
dad, anteojo, zapatos de seguridad y equipo de flota-
ción personal.
Se mantendrá en zona adyacente a la de trabajo, un
bote con operador para casos de emergencia.
Cuando se emplee hombres rana, no equipados con
balón de oxígeno, la compresora que inyecte aire, tendrá
obligatoriamente los filtros y elementos de purificación
adecuados.
Se aplicarán todos los artículos precedentes que ga-
ranticen la seguridad del personal obrero.
En general, para todo trabajo sobre superficie de agua
o a proximidad inmediata de ella, se tomarán disposicio-
nes adecuadas para:
• Impedir que los trabajadores puedan caer al agua.
• Salvar a cualquier trabajador en peligro de aho-
garse.
• Proveer medios de transporte seguros y suficientes.
Artículo 17.- Obras de montaje : obras de alta ten-
sión, plantas hidroeléctricas
Las conexiones eléctricas serán realizadas por perso-
nal calificado.
Las partes que giran o se hallen en movimiento (ejes,
poleas, correas), se protegerán para evitar que tomen la
ropa de los trabajadores.
Todos los equipos eléctricos deben poseer puesta a
tierra para evitar que el obrero sea víctima de una descar-
ga eléctrica.
Los equipos se inspeccionarán periódicamente.
Las protecciones de seguridad que por razones de
mantenimiento deban ser reparadas, serán repuestas en
forma inmediata.
Se evitarán que los cables o equipos se encuentren
en contacto con el agua.
No se atarán cables eléctricos a estructuras metálicas.
No apagar un fuego eléctrico con agua, se usará
polvo seco o CO2
.El operario que usa un extintor no
debe acercarse a menos 4 m de distancia para evitar el
arco voltaico.
No desconectar interruptores sin conocer el alcance
de la interrupción.
Las herramientas tendrán el mango de material ais-
lante.
Los zapatos de seguridad deben ser dieléctricos.
Se usarán guantes dieléctricos.
No se utilizarán busca- polos precarios armados con
lamparitas.
Las escaleras usadas por los electricistas no serán me-
tálicas, únicamente se usarán escaleras de madera o plás-
ticas.
Artículo 18.- Obras de Infraestructura, Excavación
y Demoliciones
18.1. Excavaciones
Antes de iniciar las excavaciones se eliminarán todos
los objetos que puedan desplomarse y que constituyen
peligro para los trabajadores, tales como: árboles, rocas,
rellenos, etc.
Toda excavación será aislada y protegida mediante
cerramientos con barandas u otros sistemas adecua-
dos, ubicados a una distancia del borde de acuerdo a
la profundidad de la excavación, y en ningún caso a
menos de 1 m.
Los taludes de las excavaciones se protegerán con
apuntalamientos apropiados o recurriendo a otros me-
dios que eviten el riesgo de desmoronamiento por pér-
dida de cohesión o acción de presiones originadas por
colinas o edificios colindantes a los bordes o a otras

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320488 El Peruano
causas tales como la circulación de vehículos o la ac-
ción de equipo pesado, que generen incremento de pre-
siones y vibraciones.
Si la profundidad de las excavaciones va a ser mayor
de 2 m, se requiere contar con el estudio de mecánica de
suelos que contenga las recomendaciones del proceso
constructivo y que estén refrendadas por un ingeniero ci-
vil colegiado.
Se deberá prevenir los peligros de caída de materia-
les u objetos, o de irrupción de agua en la excavación; o
en zonas que modifiquen el grado de humedad de los ta-
ludes de la excavación.
Si la excavación se realiza en la vía pública, la señali-
zación será hecha con elementos de clara visibilidad du-
rante el día, y con luces rojas en la noche, de modo que
se advierta su presencia.
Si la excavación se efectúa al borde de una acera de
vía pública, se deberá proteger la zona de excavación con
barandas o defensas entabladas.
En el caso anterior, el lado adyacente a la vía pública
se apuntalará adecuadamente para evitar la posible so-
cavación de la vía.
Las vías públicas de circulación deben estar libres
de material excavado u otro objeto que constituye un
obstáculo.
Si la excavación se realiza en zona adyacente a una
edificación existente, se preverá que la cimentación del
edificio existente esté suficientemente garantizada.
Al excavar bajo el nivel de las cimentaciones existen-
tes, se cumplirá con una estricta programación del proce-
so constructivo, el mismo que cumplirá con las exigencias
del diseño estructural realizado por el ingeniero estructu-
ral responsable de las estructuras del edificio.
El constructor o contratista de la obra, bajo su respon-
sabilidad, propondrá, si lo considera necesario, modifica-
ciones al proceso constructivo siempre y cuando manten-
ga el criterio estructural del diseño del proyecto.
En los casos en que las zanjas se realicen en terre-
nos estables, se evitara que el material producto de la
excavación se acumule a menos de 2 m del borde de la
zanja.
Para profundidades mayores de 2 m, el acceso a las
zanjas se hará con el uso de escaleras portátiles.
En terrenos cuyo ángulo de deslizamiento no permita
la estabilidad de la zanja, se realizará un entibamiento
continuo cuyo diseño estará avalado por el ingeniero res-
ponsable.
En ningún caso el personal obrero que participe en
labores de excavación, podrá hacerlo sin el uso de los
elementos de protección adecuados y, específicamente,
el casco de seguridad.
Cuando las zanjas se ejecuten paralelas a vías de cir-
culación, éstas serán debidamente señalizadas de modo
que se evite el pase de vehículos que ocasionen derrum-
bes en las zanjas.
Cuando sea necesario instalar tuberías o equipos
dentro de la zanja, estará prohibida la permanencia de
personal obrero bajo la vertical del equipo o tubería a
instalarse.
Durante la operación de relleno de la zanja, se pro-
hibirá la permanencia de personal obrera dentro de la
zanja.
En los momentos de nivelación y compactación de te-
rreno, el equipo de colocación del material de relleno, tra-
bajará a una distancia no menor de 20 m de la zona que
se esté nivelando o compactando.
Antes de iniciar la excavación en terrenos saturados,
se requerirá de un estudio de mecánica de suelos, en el
que se establezca las características del suelo, que per-
mitan determinar la magnitud de los empujes a los que
estarán sometidos los muros de sostenimiento definitivo
o las ataguías provisionales, durante la construcción.
Antes de iniciar la excavación se contará por lo menos
con el diseño, debidamente avalado por el profesional res-
ponsable, de por lo menos:
a) Sistema de bombeo y líneas de evacuación de agua
para mantener en condiciones de trabajo las zonas exca-
vadas.
b) Sistema de tablestacado , o caissons, a usarse du-
rante la excavación.
En el caso de empleo de caissons, en que se requiera
la participación de buzos u hombres rana, se garantizará
que el equipo de buceo contenga la garantía de la provi-
sión de oxígeno, y que el buzo u hombre rana esté provis-
to de un cabo de seguridad que permita levantarlo en caso
de emergencia.
En el caso del empleo de ataguías o tablestacado, el
apuntalamiento y/o sostenimiento de los elementos es-
tructurales se realizará paralelamente con la excavación
y siguiendo las pautas dadas en el diseño estructural. El
personal encargado de esta operación, contará con los
equipos de protección adecuados a las operaciones que
se realicen.
Las operaciones de bombeo se realizarán teniendo en
cuenta las características del terreno establecidas en el
estudio de mecánica de suelos, de tal modo que se ga-
rantice la estabilidad de las posibles edificaciones veci-
nas a la zona de trabajo. En función de este estudio se
elegirán los equipos de bombeo adecuados.
El perímetro de la excavación será protegido por un
cerco ubicado a una distancia equivalente a 2/5 de la pro-
fundidad de la excavación y nunca menor de 2 m, medi-
dos a partir del borde de la excavación.
18.2. Demoliciones
Antes del inicio de la demolición se elaborará un orde-
namiento y planificación de la obra, la que contará con las
medidas de protección de las zonas adyacentes a la de-
molición.
Todas las estructuras colindantes a la zona de demoli-
ción serán debidamente protegidas y apuntaladas cuan-
do la secuencia de la demolición elimine zonas de sus-
tentación de estructuras vecinas.
La eliminación de los materiales provenientes de los
niveles altos de la estructura demolida, se ejecutará a tra-
vés de canaletas cerradas que descarguen directamente
sobre los camiones usados en la eliminación, o en reci-
pientes especiales de almacenaje.
Se limitará la zona de tránsito del público, las zonas
de descarga, señalizando, o si fuese necesario, cerrando
los puntos de descarga y carguío de desmonte.
Los equipos de carguío y de eliminación circularán en
un espacio suficientemente despejado y libre de circula-
ción de vehículos ajenos al trabajo.
El acceso a la zona de trabajo se realizará por escale-
ras provisionales que cuenten con los elementos de se-
guridad adecuados (barandas, descansos).
Se ejercerá una supervisión frecuente por parte del res-
ponsable de la obra, que garantice que se ha tomado las
medidas de seguridad indicadas.
ANEXO Nº 01
BOTIQUÍN BÁSICO DE PRIMEROS AUXILIOS
(El Botiquín deberá implementarse de acuerdo a la
magnitud y tipo de obra así como a la posibilidad de auxi-
lio externo tomando en consideración su cercanía a cen-
tros de asistencia medica hospitalaria.)
02 Paquetes de guantes quirúrgicos
01 Frasco de yodopovidoma 120 ml solución anti-
séptico
01 Frasco de agua oxigenada mediano 120 ml
01 Frasco de alcohol mediano 250 ml
05 Paquetes de gasas esterilizadas de 10 cm X 10 cm
08 Paquetes de apósitos
01 Rollo de esparadrapo 5 cm X 4,5 m
02 Rollos de venda elástica de 3 plg. X 5 yardas
02 Rollos de venda elástica de 4 plg. X 5 yardas
01 Paquete de algodón x 100 g
01 Venda triangular
10 paletas baja lengua (para entablillado de dedos)
01 Frasco de solución de cloruro de sodio al 9/1000 x
1 l (para lavado de heridas)
02 Paquetes de gasa tipo jelonet (para quemaduras)
02 Frascos de colirio de 10 ml
01 Tijera punta roma
01 Pinza
01 Camilla rígida
01 Frazada.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320490 El Peruano

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
ANEXO Nº 05
CODIGO INTERNACIONAL DE SEÑALES - IZAJE
SEÑALES GESTUALES
1. Características
Una señal gestual deberá ser precisa, simple, amplia,
fácil de realizar y comprender y claramente distinguible
de cualquier otra señal gestual.
La utilización de los dos brazos al mismo tiempo se
hará de forma simétrica y para una sola señal gestual.
Los gestos utilizados, por lo que respecta a las
características indicadas anteriormente, podrán variar o
ser más detallados que las representaciones recogidas
en el apartado 3, a condición de que su significado y
comprensión sean, por lo menos, equivalentes
2. Reglas particulares de utilización
1. La persona que emite las señales, denominada
«encargado de las señales», dará las instrucciones de
maniobra mediante señales gestuales al destinatario de
las mismas, denominado «operador».
2. El encargado de las señales deberá poder seguir
visualmente el desarrollo de las maniobras sin estar
amenazado por ellas.
3. El encargado de las señales deberá dedicarse
exclusivamente a dirigir las maniobras y a la seguridad de
los trabajadores situados en las proximidades.
ANEXO Nº 04
4. Si no se dan las condiciones previstas en el punto
2.2. se recurrirá a uno o varios encargados de las señales
suplementarias.
5. El operador deberá suspender la maniobra que esté
realizando para solicitar nuevas instrucciones cuando no
pueda ejecutar las órdenes recibidas con las garantías de
seguridad necesarias.
6. Accesorios de señalización gestual.
El encargado de las señales deberá ser fácilmente
reconocido por el operador.
El encargado de las señales llevará uno o varios
elementos de identificación apropiados tales como
chaqueta, manguitos, brazal o casco y, cuando sea
necesario paletas señalizadas.
Los elementos de identificación indicados serán de
colores vivos, a ser posible iguales para todos los
elementos, y serán utilizados exclusivamente por el
encargado de las señales.
3. Gestos Codificados
Consideración previa
El conjunto de gestos codificados que se incluye no
impide que puedan emplearse otros códigos, en particular
en determinados sectores de actividad, aplicables a nivel
comunitario e indicadores de idénticas maniobras.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320492 El Peruano

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
ANEXO Nº 06
CLASIFICACIÓN DE LAS EMPRESAS EN FUNCIÓN
DE ÍNDICES DE SEGURIDAD
Los Índices que se registran son tres:
• Índice de Frecuencias: Indica la cantidad de
accidentes con pérdidas de tiempo o reportables sin
pérdida de tiempo, ocurridos y relacionados a un período
de tiempo de 200,000 horas trabajadas (OSHA).
• Índice de Gravedad: Es el número de días perdidos
o no trabajados por el personal de la obra efecto de los
accidentes relacionándolos a un periodo de 200,00 hrs.
de trabajo. (OSHA). Para el efecto acumulativo se
suman todos los días perdidos por los lesionados
durante los meses transcurridos en lo que va del año.
Si el descanso medico de un lesionado pasara de un
mes a otro se sumaran los días no trabajado
correspondientes a cada mes.
• Índice de Accidentabilidad: este índice establece una
relacion entre los dos indices anteriores proporcinando una
medida comparativa adicional.
TIPO DE ESTADÍSTICA
Se deberá llevar dos tipos de estadísticas
• Mensual
• Acumulativa
En la estadística mensual sólo se tomaran en cuenta
los accidentes ocurridos y los días perdidos durante el
mes.
En la estadística acumulativa se hará la suma de los
accidentes ocurridos y los días no trabajados en la parte
de año transcurrido.
Formulas para el cálculo de los índices
Para obtener los índices se usaran las formulas
siguientes:
De acuerdo a la legislación vigente, deberán incluirse para efectos estadísticos las horas hombre trabajadas y
accidentes de empresas subcontratistas vinculadas contractualmente con el contratista principal

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320494
El Peruano
TITULOII
HABILITACIONES URBANAS
CONSIDERACIONES GENERALES
DE LAS HABILITACIONES
NORMA GH. 010
CAPITULO I
ALCANCES Y CONTENIDO
Artículo 1.- Las normas técnicas contenidas en el pre-
sente Título se aplicarán a los procesos de habilitación de
tierras para fines urbanos, en concordancia a las normas
de Desarrollo Urbano de cada localidad, emitidas en cum-
plimiento del Reglamento de Acondicionamiento Territo-
rial y Desarrollo Urbano.
Aún cuando un terreno rústico cuente con vías de ac-
ceso o infraestructura de servicios, deberá seguir el pro-
ceso de habilitación urbana, a menos que haya sido de-
clarado habilitado de oficio.
Artículo 2.- Las normas técnicas desarrolladas en el
presente Título regulan los aspectos concernientes a la
habilitación de terrenos, de acuerdo a lo siguiente:
a) La descripción y características de los componentes
físicos que integran la habilitación de un terreno rústico, a
fin de que se encuentre apto para ejecutar edificaciones,
según lo dispuesto en el Plan Urbano de la localidad;
b) Las condiciones técnicas de diseño y de construc-
ción que se requieren para proveer de acceso, de espa-
cios públicos y de infraestructura de servicios a un terre-
no por habilitar;
c) Los requerimientos de diseño y construcción de las
vías públicas con las características de las aceras, ber-
mas y calzadas;
d) La distribución y dimensiones de los lotes, así como
los aportes reglamentarios para recreación pública y para
el equipamiento social urbano;
e) Los diferentes tipos de habilitaciones urbanas desti-
nadas para fines residenciales, comerciales, industriales y
de usos especiales, en función a la zonificación asignada;
f) Las condiciones especiales que requieren las habili-
taciones sobre terrenos ubicados en zonas de riberas y
laderas y en zonas de reurbanización;
g) El planeamiento integral;
h) Las reservas para obras de carácter distrital, pro-
vincial y regional, según sea el caso;
i) Las servidumbres;
j) La canalización de los cursos de agua;
k) El mobiliario urbano; y
l) La nomenclatura general.
Artículo 3.- Las normas técnicas del presente Título
comprenden:
a) Los Componentes Estructurales que están compues-
tos por:
- Aceras y pavimentos;
- Estabilización de suelos y taludes; y
- Obras especiales y complementarias;
b) Las Obras de Saneamiento, que están compuestas
por:
- Captación y conducción de agua para consumo hu-
mano;
- Plantas de tratamiento de agua para consumo hu-
mano;
- Almacenamiento de agua para consumo humano;
- Estaciones de bombeo de agua para consumo hu-
mano;
- Redes de distribución de agua para consumo hu-
mano;
- Drenaje pluvial urbano;
- Redes de aguas residuales;
- Estaciones de bombeo de aguas residuales;
- Plantas de tratamiento de aguas residuales; y
- Consideraciones básicas de diseño de infraestructu-
ra sanitaria.
c) Las Obras de Suministro de Energía y Comunica-
ciones, que están compuestas por:
- Redes de distribución de energía eléctrica;
- Redes de alumbrado público;
- Subestaciones eléctricas; y
- Redes e instalaciones de comunicaciones.
Artículo 4.- Las habilitaciones urbanas podrán ejecu-
tarse en todo el territorio nacional, con excepción de las
zonas identificadas como:
a) De interés arqueológico, histórico y patrimonio cul-
tural;
b) De protección ecológica
c) De riesgo para la salud e integridad física de los
pobladores
d) Reserva nacional;
e) Áreas destinadas a inversiones públicas para equi-
pamiento urbano.
f) Reserva para obras viales;
g) Riberas de ríos, lagos o mares, cuyo límite no se
encuentre determinado por el Instituto Nacional de Re-
cursos Naturales – INRENA, el Instituto Nacional de De-
fensa Civil – INDECI, la Marina de Guerra del Perú o por
las entidades competentes; y,
h) De alta dificultad de dotación de servicios públicos.
CAPITULO II
INDEPENDIZACIÓN Y SUBDIVISIÓN
Artículo 5.- La independización de terrenos rústicos,
o parcelaciones, que se ejecuten en áreas urbanas o de
expansión urbana, deberán tener parcelas superiores a 1
(una) hectárea.
Articulo 6.- Las independizaciones o parcelaciones po-
drán efectuarse simultáneamente con la ejecución de los
proyectos de habilitación urbana para una o varias de las
parcelas independizadas.
Articulo 7.- Los predios sobre los que se emitan reso-
luciones, mediante las cuales se autorice su Independi-
zación o parcelación, deberán encontrarse dentro de áreas
urbanas o de expansión urbana, y contar con un planea-
miento integral.
En caso el predio se encuentre solo parcialmente den-
tro de los límites del área de expansión, la independiza-
ción se aprobará solo sobre esta parte.
No se autorizarán independizaciones de predios fuera
del área de expansión urbana.
Articulo 8.- El planeamiento Integral deberá ser res-
petado por todos los predios independizados, y tendrá una
vigencia de 10 años.
Articulo 9.- Los predios independizados deberán man-
tener la zonificación asignada al lote matriz.
Artículo 10.- Las subdivisiones constituyen las parti-
ciones de predios ya habilitados y se sujetan a las condi-
ciones propias de los lotes normativos de cada zonifica-
ción. Estas pueden ser de dos tipos:
- Sin Obras: Cuando no requieren la ejecución de vías
ni redes de servicios públicos
- Con obras: Cuando requieren la ejecución de vías y
redes de servicios públicos
NORMA GH. 020
COMPONENTES DE DISEÑO URBANO
CAPITULO I
GENERALIDADES
Artículo 1.- Los componentes de diseño de una Habi-
litación Urbana son los espacios públicos y los terrenos
aptos para ser edificados.
Los espacios públicos están, a su vez, conformados
por las vías de circulación vehicular y peatonal, las áreas
dedicadas a parques y plazas de uso público.
Los terrenos edificables comprenden los lotes de libre
disposición del propietario y los lotes que deben ser apor-
tados reglamentariamente.
Artículo 2.- Las habilitaciones urbanas deberán inter-
comunicarse con el núcleo urbano del que forman parte,
a través de una vía pública formalmente recepcionada o
de hecho.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
Cuando se trate de habilitaciones urbanas que se ha-
yan desarrollado colindantes a áreas consolidadas que
no estén formalmente habilitadas, deberá formularse un
Planeamiento Integral en el que se demuestre su integra-
ción al sistema vial previsto para la zona.
Artículo 3.- Las servidumbres establecidas al amparo
de disposiciones expresas, para cables de alta tensión,
cursos de agua para regadío, ductos para petróleo y deri-
vados, etc. forman parte del diseño de la habilitación, de-
biendo coordinarse con las empresas prestadoras del ser-
vicio, para que en lo posible, sus recorridos se encuen-
tren en vías públicas.
Artículo 4.- Excepcionalmente los proyectistas de la
habilitación urbana, podrán proponer soluciones alterna-
tivas y/o innovadoras siempre que satisfagan los criterios
establecidos en la presente Norma.
CAPITULO II
DISEÑO DE VIAS
Artículo 5.- El diseño de las vías de una habilitación
urbana deberá integrarse al sistema vial establecido en el
Plan de Desarrollo Urbano de la ciudad, respetando la
continuidad de las vías existentes. El sistema vial está
constituido por vías expresas, vías arteriales, vías colec-
toras, vías locales y pasajes.
Artículo 6.- Las vías serán de uso público libre e irres-
tricto. Las características de las secciones de las vías va-
rían de acuerdo a su función.
Artículo 7.- Las características de las secciones de
vías que conforman del sistema vial primario de la ciudad
serán establecidas por el Plan de Desarrollo Urbano y
estarán constituidas por vías expresas, vías arteriales y
vías colectoras.
Artículo 8.- Las secciones de las vías locales princi-
pales y secundarias, se diseñarán de acuerdo al tipo de
habilitación urbana, en base a los siguientes módulos:
TIPO DE HABILITACION
VIVIENDA COMER- INDUS- USOS
CIAL TRIAL ESPE-
CIALES
VIAS LOCALES
PRINCIPALES
ACERAS O
VEREDAS 1.80 2.40 3.00 3.00 2.40 3.00
ESTACIONAMIENTO 2.40 2.40 3.00 3.00 - 6.00 3.00 3.00-6.00
CALZADAS O 3.60 3.00 ó 3.30 3.60 3.60 3.30-3.60
PISTAS (modulo) sin con
separador separador
central central
VIAS LOCALES
SECUNDARIAS
ACERAS O 1.20 2.40 1.80 1.80-2.40
VEREDAS
ESTACIONAMIENTO 1.80 5.40 3.00 2.20-5.40
CALZADAS O 2.70 3.00 3.60 3.00
PISTAS (modulo)
Notas: Las medidas indicadas están indicadas en metros
En los casos de habilitaciones en laderas, las aceras pue-
den ser de 0.60 m. en los frentes que no habiliten lotes.
La dotación de estacionamientos en las habilitaciones
comerciales puede ser resuelta dentro del lote de acuer-
do a los requerimientos establecidos en el certificado de
parámetros urbanísticos.
Artículo 9.- Las Vías Locales Principales de todas las
habilitaciones Urbanas tendrán como mínimo, veredas y
estacionamientos en cada frente que habilite lotes y dos
módulos de calzada.
Artículo 10.- Las vías locales secundarias tendrán
como mínimo, dos módulos de veredas en cada frente
que habilite lotes, dos módulos de calzada y por lo menos
un módulo de estacionamiento.
Artículo 11.- Las Vías Locales Secundarias de las Ha-
bilitaciones Residenciales que constituyan acceso exclu-
sivo a las viviendas, con tránsito vehicular y peatonal, ten-
drán como mínimo 7.20 ml. de sección de circulación,
debiendo contar con elementos que condicionen la velo-
cidad de acceso de vehículos, solo para los casos de ha-
bilitaciones urbanas que se ejecuten dentro de los alcan-
ces de Programas de promoción del acceso a la propie-
dad privada de la vivienda.
Estas vías podrán tener un sólo acceso, cuando la
longitud no sea mayor de 50 ml., a partir de lo cual debe-
rán contar con acceso en sus dos extremos, no pudien-
do, en ningún caso, tener más de 100 ml. de longitud.
Artículo 12.- En las habilitaciones residenciales don-
de se propongan lotes con frente a pasajes peatonales
deberán proveerse áreas para el estacionamiento de ve-
hículos a razón de uno por lote.
En las vías locales sin franja de estacionamiento, este
deberá proveerse dentro del lote.
Artículo 13.- Las vías locales Secundarias de acceso
único vehicular con una longitud no mayor de 100 ml. ten-
drán en su extremo interior un ensanche de calzada, a
manera de plazoleta de volteo, con un diámetro mínimo
de 12 ml., que permita el giro y retroceso de un vehículo.
En caso que la plazoleta de volteo constituya frente de
lotes, se incluirá en la sección de vía una franja de esta-
cionamiento entre la calzada y la vereda de acceso a los
lotes.
Artículo 14.- Las pendientes de las calzadas tendrán
un máximo de 12%. Se permitirá pendientes de hasta 15%
en zonas de volteo con tramos de hasta 50 ml. de longitud.
Artículo 15.- En las habilitaciones residenciales, la dis-
tancia mínima sobre una misma vía, entre dos intersec-
ciones de vías de tránsito vehicular será de 40 ml; la dis-
tancia máxima será de 300 ml., ambas medidas en los
extremos de la manzana.
Artículo 16.- Los pasajes peatonales deberán permi-
tir únicamente el acceso de vehículos de emergencia.
Los pasajes peatonales tendrán una sección igual a 1/20
(un veinteavo) de su longitud, con un mínimo de 4.00 m.
Artículo 17.- En casos que la topografía del terreno o
la complejidad del sistema vial lo exigieran, se colocarán
puentes peatonales, muros de contención, muros de ais-
lamiento, parapetos, barandas y otros elementos que fue-
ran necesarios para la libre circulación vehicular y la se-
guridad de las personas.
Artículo 18.- Las veredas deberán diferenciarse con
relación a la berma o a la calzada, mediante un cambio
de nivel o elementos que diferencien la zona para vehícu-
los de la circulación de personas, de manera que se ga-
rantice la seguridad de estas. El cambio de nivel reco-
mendable es de 0.15 m. a 0.20 m. por encima del nivel de
la berma o calzada. Tendrán un acabado antideslizante.
La berma podrá resolverse en un plano inclinado entre el
nivel de la calzada y el nivel de la vereda.
Las veredas en pendiente tendrán descansos de 1.20
m. de longitud, de acuerdo a lo siguiente:
Pendientes hasta 2% tramos de longitud mayor a 50 m.
Pendientes hasta 4% cada 50 m. como máximo
Los bordes de una vereda, abierta hacia un plano infe-
rior con una diferencia de nivel mayor de 0.30 m, deberán
estar provistos de parapetos o barandas de seguridad con
una altura no menor de 0.80 m. Las barandas llevarán un
elemento corrido horizontal de protección a 0.15 m sobre
el nivel del piso, o un sardinel de la misma dimensión.
Artículo 19.- Las bermas de estacionamiento sin pavi-
mento o con un pavimento diferente al de la calzada debe-
rán tener sardineles enterrados al borde de la calzada.
Las acequias, canales de regadío, postes de alumbra-
do público y sub-estaciones eléctricas aéreas, se podrán
colocar en las bermas de estacionamiento.
Artículo 20.- La superficie de las calzadas tendrá una
pendiente hacia los lados para el escurrimiento de aguas
pluviales, de regadío o de limpieza.
Artículo 21.- La unión de las calzadas entre dos ca-
lles locales secundarias tendrá un radio de curvatura mí-
nimo de 3 m. medido al borde del carril más cercano a la
vereda.
Artículo 22.- La unión de las calzadas entre dos calles
locales principales tendrá un radio de curvatura mínimo de
5 m. medido al borde del carril más cercano a la vereda.
Artículo 23.- En las esquinas e intersecciones de vías
se colocarán rampas para discapacitados para acceso a
las veredas, ubicándose las mismas sobre las bermas o
los separadores centrales. La pendiente de la rampa no
será mayor al 12% y el ancho mínimo libre será de 0.90
m. De no existir bermas se colocarán en las propias vere-
das, en este caso la pendiente podrá ser de hasta 15%.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320496
El Peruano
Las aceras y rampas de las vías públicas deberán cons-
tituir una ruta accesible, desde las paradas de transporte
público o embarque de pasajeros, hasta el ingreso a los
locales y establecimientos de uso público, salvo que las
características físicas de la zona no lo permitan. En este
último caso, se deberá colocar avisos en los lugares con-
venientes, con el fin de prevenir a las personas con disca-
pacidad.
Artículo 24.- Los radios mínimos de las inflexiones de
las tangentes de las vías locales serán los siguientes:
Vías locales principales: 60 m
Vías locales secundarias: 30 m
En los trazos de vías que lo requieran, siempre que no
se use curvas de transición se proveerá entre curva y con-
tracurva una recta o tangente cuya longitud mínima será:
Vías locales principales: 30 m
Vías locales secundarias: 20 m
CAPITULO III
LOTIZACION
Artículo 25.- Las manzanas estarán conformadas por
uno o más lotes y estarán delimitadas por vías públicas,
pasajes peatonales o parques públicos.
Artículo 26.- Todos los lotes deben tener acceso des-
de una vía pública con tránsito vehicular o peatonal. En
los casos de vías expresas y arteriales, lo harán a través
de una vía auxiliar.
CAPITULO IV
APORTES DE HABILITACION URBANA
Artículo 27.- Las habilitaciones urbanas, según su tipo,
deberán efectuar aportes obligatorios para recreación
pública y para servicios públicos complementarios para
educación y otros fines, en lotes regulares edificables.
Estos aportes serán cedidos a título gratuito a la entidad
beneficiaria que corresponda.
El área del aporte se calcula como porcentaje del área
bruta deducida la cesión para vías expresas, arteriales y
colectoras, así como las reservas para obras de carácter
regional o provincial
Los aportes para cada entidad se ubicaran de manera
concentrada, siendo el àrea mìnima la siguiente:
Para Recreación Pública 800 mt2
Ministerio de Educación Lote normativo
Otros fines Lote normativo
Parques zonales Lote normativo
Cuando el cálculo de área de aporte sea menor al área
mínima requerida, podrá ser redimido en dinero.
En todos los casos en que las áreas de aporte resulta-
ran menores a los mínimos establecidos, el monto de la
redención en dinero se calculará al valor de tasación aran-
celaria del metro cuadrado del terreno urbano.
Artículo 28.- Las áreas para recreación pública consti-
tuirán un aporte obligatorio a la comunidad y en esa condi-
ción deberán quedar inscritos en los Registros Públicos.
Estarán ubicados dentro de la habilitación de manera
que no haya ningún lote cuya distancia al área de recrea-
ción pública, sea mayor de 300 ml. Pueden estar distribui-
dos en varias zonas y deberán ser accesibles desde vías
públicas.
Artículo 29.- El ancho mínimo del aporte para recrea-
ción pública será de 25 m., En el cálculo del área no se
incluirán las veredas que forman parte de la sección trans-
versal de la vía.
Artículo 30.- Cuando el área por habilitar sea mayor a
10 hectáreas se considerará un área concentrada con una
superficie no menor al 30% del área total del aporte total
requerido para recreación pública.
Artículo 31.- No se considerará para el cálculo del área
de aportes, las áreas comprendidas dentro de los lados de
ángulos menores de 45 grados hasta una línea perpendi-
cular a la bisectriz ubicada a 25 m del vértice del ángulo, ni
las áreas de servidumbre bajo líneas de alta tensión.
Artículo 32.- Cuando los separadores centrales de vías
principales tengan un ancho mayor a 25 m, podrán ser
computados como áreas de recreación pública.
Artículo 33.- En casos de habilitaciones en terrenos
con pendientes pronunciadas, las áreas de recreación
pública podrán estar conformadas por terrazas o platafor-
mas, con una pendiente máxima de 12% cada una y con
comunicación entre los diferentes niveles.
Artículo 34.- Las áreas de recreación pública serán
construidas y aportadas para uso público y no podrán ser
transferidas a terceros.
Las áreas de recreación pública tendrán jardines, ve-
redas interiores, iluminación, instalaciones para riego y
mobiliario urbano. Se podrá proponer zonas de recrea-
ción activa hasta alcanzar el 30% de la superficie del área
de recreación aportada.
Artículo 35.- Los aportes se indican en los capítulos
correspondientes a cada tipo de habilitación urbana. Las
Municipalidades Provinciales podrán establecer el régimen
de aportes de su jurisdicción, ajustado a las condiciones
específicas locales y a los objetivos establecidos en su
Plan de Desarrollo Urbano, tomando como referencia lo
indicado en la presente norma.
Artículo 36.- Los aportes para el Ministerio de Educa-
ción y Otros Fines, podrán permutarse por edificaciones
ubicadas dentro de los límites de la habilitación, que res-
pondan a las necesidades de la población y cuenten con
la conformidad de la entidad beneficiaria. El valor de la
edificación deberá corresponder al valor de tasación del
aporte respectivo.
CAPITULO V
PLANEAMIENTO INTEGRAL
Artículo 37.- En los casos que el área por habilitar se
desarrolle en etapas o esta no colinde con zonas habilita-
das o se plantee la parcelación del predio rústico, se de-
berá elaborar un «Planeamiento Integral» que compren-
da la red de vías y los usos de la totalidad del predio, así
como una propuesta de integración a la trama urbana mas
cercana, en función de los lineamientos establecidos en
el Plan de Desarrollo Urbano correspondiente.
En las localidades que carezcan de Plan de Desarro-
llo Urbano, el Planeamiento Integral deberá proponer la
zonificación y vías.
Artículo 38.- Para el planeamiento integral de predios
que no colinden con áreas habilitadas o con proyecto de
habilitación urbana aprobado, el planeamiento compren-
derá la integración al sector urbano más próximo.
Artículo 39.- El Planeamiento Integral aprobado ten-
drá una vigencia de 10 años. Las modificaciones al Plan
de Desarrollo Urbano deberán tomar en cuenta los pla-
neamientos integrales vigentes.
Artículo 40.- Una vez aprobado, el Planeamiento In-
tegral tendrá carácter obligatorio para las habilitaciones
futuras, debiendo ser inscrito obligatoriamente en los Re-
gistros Públicos.
Artículo 41.- En los casos en que el Plan de Desarro-
llo Urbano haya sido desarrollado hasta el nivel de unida-
des de barrio, no será exigible la presentación del Pla-
neamiento Integral.
Artículo 42.- El Planeamiento Integral podrá estable-
cer servidumbres de paso a través de propiedad de terce-
ros para permitir la provisión de servicios públicos de sa-
neamiento y energía eléctrica al predio por habilitar.
Cuando los terrenos rústicos materia de habilitación
se encuentren cruzados por cursos de agua de regadío,
éstos deben ser canalizados por vías públicas.
CAPITULO VI
MOBILIARIO URBANO Y SEÑALIZACION
Artículo 43.- El mobiliario urbano que corresponde pro-
veer al habilitador, está compuesto por: luminarias, basu-
reros, bancas, hidrantes contra incendios, y elementos de
señalización.
Opcionalmente, el mobiliario urbano que puede ser ins-
talado en las vías públicas, previa autorización de la mu-
nicipalidad es el siguiente: casetas de vigilantes, puestos
comerciales, papeleras, cabinas telefónicas, paraderos,
servicios higiénicos, jardineras, letreros con nombres de
calles, placas informativas, carteleras, mapas urbanos,
bancas, juegos infantiles, semáforos vehiculares y peato-
nales. Deberá consultarse el Manual de Dispositivos de
Control de Tránsito Automotor para Calles y Carreteras,
aprobado por el Ministerio de Transportes y Comunica-
ciones.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
El mobiliario urbano al que deba de aproximarse una
persona en silla de ruedas, deberá tener un espacio libre
de obstáculos, con una altura mínima de 0.75 m. y un
ancho mínimo de 0.80 m. La altura máxima de los table-
ros será de 0.80 m.
Artículo 44.- En cada batería de mas de tres teléfo-
nos públicos, por lo menos uno de ellos deberá ser acce-
sible a personas con discapacidad y estar claramente se-
ñalizado, donde el elemento más alto manipulable debe-
rá estar a una altura máxima de 1.30m.
Artículo 45.- Los soportes verticales de señales y se-
máforos deberán tener una sección circular y deberán
colocarse al borde exterior de la vereda.
Artículo 46.- Cuando se instalen semáforos sonoros,
éstos deberán emitir una señal indicadora del tiempo dis-
ponible para el paso de peatones.
Artículo 47.- En aquellos casos en que por restriccio-
nes propias de la topografía o complejidad vial se requie-
ra la instalación de puentes, escaleras u otros elementos
que impidan el libre tránsito de personas con discapaci-
dad, deberá señalizarse las rutas accesibles, de acuerdo
a lo siguiente:
a) Los avisos contendrán las señales de acceso y sus
respectivas leyendas debajo de los mismos.
b) Los caracteres de las leyendas serán de tipo Helvé-
tico. Tendrán un tamaño adecuado a la distancia desde la
cual serán leídos, con un alto o bajo relieve mínimo de
0.8mm. Las leyendas irán también en escritura Braille.
c) Las señales de acceso y sus leyendas serán blan-
cas sobre fondo azul oscuro.
d) Las señales de acceso, en los avisos adosados a
paredes o mobiliario urbano, serán de 15cm. x 15cm. como
mínimo. Estos avisos se instalarán a una altura de 1.40m.
medida a su borde superior.
e) Los avisos soportados por postes o colgados ten-
drán, como mínimo, 40cm. de ancho y 60cm. de altura.
f) Las señales de acceso ubicadas al centro de los es-
pacios de estacionamiento vehicular accesibles, serán de
1.60m x 1.60m.
CAPITULO VII
OBRAS DE CARÁCTER REGIONAL O PROVINCIAL
Artículo 48.- En el caso que dentro del área por habi-
litar, el Plan de Desarrollo Urbano haya previsto obras de
carácter regional o provincial, tales como vías expresas,
arteriales, intercambios viales o equipamientos urbanos,
los propietarios de los terrenos están obligados a reser-
var las áreas necesarias para dichos fines. Dichas áreas
podrán ser utilizadas por los propietarios con edificacio-
nes de carácter temporal, hasta que estas sean adquiri-
das por la entidad ejecutora de las obras.
Artículo 49.- Cuando una vía de nivel metropolitano,
expresa, arterial, o un intercambio vial, afecte un área por
habilitar de propiedad privada, el propietario podrá formu-
lar una solución vial alternativa que sea eficiente o, en su
defecto, deberá ejecutar únicamente las obras correspon-
dientes a la parte de vía destinada al servicio de la habili-
tación de su propiedad, dejando reservadas las áreas para
la ejecución de las vías principales o de tránsito rápido
(calzadas, separador central, alumbrado y otras), las que
constituyen obras viales de carácter regional o provincial.
La entidad ejecutora de las obras viales o de equipa-
miento urbano deberá abonar el justiprecio del valor del
terreno reservado, según lo determinado por el Consejo
Nacional de Tasaciones, previamente a su ejecución.
Artículo 50.- En todos los casos, las áreas de las re-
servas para obras de carácter regional o provincial, se
descontarán de las áreas brutas materia de la habilita-
ción, para los efectos de cómputo de aportes, así como
para el pago de tasas y derechos.
CAPITULO VIII
NOMENCLATURA
Artículo 51.- En todas las habilitaciones en que exista
partición de la tierra en lotes y agrupamiento de éstos en
manzanas, deberá establecerse una nomenclatura. Dicha
nomenclatura consistirá en letras para las manzanas y
números para los lotes, ambos en forma correlativa.
Artículo 52.- Deberá establecerse una nomenclatura
provisional para las vías públicas y áreas de recreación,
mediante letras o números o empleando los nombres pre-
existentes para las vías con las que se empalman.
Artículo 53.- La nomenclatura será propuesta por el
propietario que solicita la habilitación a la Municipalidad
correspondiente. Una vez aceptada, la nomenclatura de
las vías, junto con el nombre de la manzana, se consigna-
rá en letras negras sobre hitos de concreto pintados en
blanco que serán colocados en todas las esquinas de las
manzanas por el responsable de la habilitación.
CAPITULO IX
COMPONENTES Y CARACTERÍSTICAS DE LOS
PROYECTOS
Artículo 54.- Los proyectos elaborados por los profe-
sionales responsables deberán cumplir con requisitos de
información suficiente para:
a) Comprender los alcances y características del pro-
yecto por parte de los órganos de aprobación;
b) Permitir las coordinaciones con las empresas pres-
tadoras de los servicios de energía y agua potable, alcan-
tarillado y gas.
c) Lograr que el constructor cuente con todos los ele-
mentos que le permitan estimar el costo de la habilitación
y posteriormente ejecutarla con un mínimo de consultas.
Artículo 55.- Los proyectos se dividen por especialida-
des según los aspectos a que se refieren, y pueden ser de:
a) Planeamiento Integral;
b) Proyecto de Diseño Urbano, consistente en el traza-
do y lotización, referente a la concepción general, localiza-
ción, dimensiones, y finalidad de la habilitación urbana;
c) Pavimentos, referente al trazado de los ejes de las
vías, perfiles longitudinales y características de las obras
de aceras y pavimentos;
d) Ornamentación de Parques, referente al diseño, or-
namentación y equipamiento de las áreas de recreación
pública;
e) Redes Eléctricas, referente a las obras y equipa-
miento necesario para el alumbrado público y el aprovi-
sionamiento domiciliario de energía eléctrica;
f) Redes Sanitarias, referente a las obras y equipamiento
necesario para el aprovisionamiento domiciliario de agua
para consumo humano, evacuación y tratamiento de aguas
servidas, aguas residuales y pluviales y riego;
g) Redes de gas, referente a las obras y equipamiento
necesario para el aprovisionamiento domiciliario de gas
natural;
h) Redes de comunicaciones referente a las obras y
equipamiento necesario para los servicios de transmisión
de voz y datos.
Artículo 56.- El proyecto de Habilitación Urbana debe
contener la siguiente información:
a) Plano de localización, con coordenadas UTM (Uni-
versal Transversa Mercator);
b) Planeamiento Integral, cuando se requiera.
c) Plano de trazado y lotización, con indicación de lo-
tes, aportes, vías y secciones de vías y ejes de trazo, con
indicación de curvas de nivel cada metro.
d) Habilitaciones colindantes, cuando sea necesario
para comprender la integración con el entorno.
e) Plano de Ornamentación de Parques, cuando se
requiera.
Artículo 57.- El proyecto de Pavimentos debe conte-
ner la siguiente información:
a) Plano de trazado de ejes de vías;
b) Plano de perfiles longitudinales de las vías;
c) Plano de secciones viales;
d) Memoria Descriptiva, conteniendo las especificacio-
nes técnicas de los materiales y procedimiento de ejecu-
ción.
Artículo 58.- El proyecto de instalaciones eléctricas
para habilitaciones urbanas debe contener la siguiente in-
formación:
a) Plano de redes primarias o de electrificación;
b) Plano de redes secundarias;

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320498
El Peruano
c) Plano de sistemas de transformación de alta o me-
dia tensión a baja tensión;
d) Plano de detalles constructivos;
e) Especificaciones técnicas de los materiales; y
f) Procedimiento de ejecución.
Artículo 59.- El proyecto de instalaciones de gas para
habilitaciones urbanas debe contener la siguiente infor-
mación:
a) Plano de redes
b) Planos de detalles constructivos
c) Especificaciones técnicas de los materiales
d) Procedimiento de ejecución
Artículo 60.- El proyecto de instalaciones sanitarias
para habilitaciones urbanas debe contener la siguiente in-
formación:
a) Plano de redes primarias o de saneamiento;
b) Plano de redes secundarias;
c) Planos de sistemas de almacenamiento y bombeo
de agua;
f) Procedimiento de ejecución.
II.1 TIPOS DE HABILITACIONES
NORMA TH.010
HABILITACIONES RESIDENCIALES
CAPITULO I
GENERALIDADES
Artículo 1.- Constituyen Habilitaciones Residenciales
aquellos procesos de habilitación urbana que están desti-
nados predominantemente a la edificación de viviendas y
que se realizan sobre terrenos calificados con una Zonifi-
cación afín.
Artículo 2.- Las Habilitaciones Residenciales se cla-
sifican en:
a) Habilitaciones para uso de vivienda o Urbanizacio-
nes
b) Habilitaciones para uso de Vivienda Taller
c) Habilitaciones para uso de Vivienda Tipo Club
d) Habilitación y construcción urbana especial
Artículo 3.- Las Habilitaciones Residenciales, de
acuerdo a su clasificación, podrán llevarse a cabo sobre
terrenos ubicados en zonas de expansión urbana, islas
rústicas o áreas de playa o campestres, con sujeción a
los parámetros establecidos en el Cuadro Resumen de
Zonificación y las disposiciones del Plan de Desarrollo
Urbano.
Artículo 4.- Las Habilitaciones Residenciales deberán
cumplir con efectuar aportes, en áreas de terreno habili-
tado, o efectuar su redención en dinero cuando no se al-
canza las áreas mínimas, para los siguientes fines espe-
cíficos:
a) Para Recreación Pública
b) Para Ministerio de Educación y
c) Para Otros Fines
d) Para Parques Zonales
Artículo 5.- Los aportes de Habilitación Urbana cons-
tituyen un porcentaje del Área bruta descontando las áreas
de cesión para vías expresas, arteriales, y las áreas de
reserva para proyectos de carácter provincial o regional,
y se fijan de acuerdo al tipo de Habilitación Residencial a
ejecutar.
CAPITULO II
URBANIZACIONES
Artículo 6.- Se denominan Habilitaciones para uso de
Vivienda o Urbanizaciones a aquellas Habilitaciones Re-
sidenciales conformadas por lotes para fines de edifica-
ción para viviendas unifamiliares y/o multifamiliares, así
como de sus servicios públicos complementarios y el co-
mercio local.
Artículo 7.- Las Urbanizaciones pueden ser de dife-
rentes tipos, los cuáles se establecen en función a tres
factores concurrentes:
a) Densidad máxima permisible;
b) Calidad mínima de obras y
c) Modalidad de ejecución.
Artículo 8.- La densidad máxima permisible se esta-
blece en la Zonificación y como consecuencia de ella se
establecen el área mínima y el frente mínimo de los Lotes a
habilitar, de conformidad con el Plan de Desarrollo Urbano.
Artículo 9.- En función de la densidad, las Habilitacio-
nes para uso de Vivienda o Urbanizaciones se agrupan
en seis tipos, de acuerdo al siguiente cuadro:
TIPO ÁREA MINIMA FRENTE MÍNIMO TIPO DE
DE LOTE DE LOTE VIVIENDA
1 450 M2 15 ML UNIFAMILIAR
2 300 M2 10 ML UNIFAMILIAR
3 160 M2 8 ML UNIFAM / MULTIFAM
4 90 M2 6 ML UNIFAM / MULTIFAM
5 (*) (*) UNIFAM / MULTIFAM
6 450 M2 15 ML MULTIFAMILIAR
1 Corresponden a Habilitaciones Urbanas de Baja
Densidad a ser ejecutados en Zonas Residencia-
les de Baja Densidad (R1).
2 Corresponden a Habilitaciones Urbanas de Baja
Densidad a ser ejecutados en Zonas Residencia-
les de Baja Densidad (R2).
3 Corresponden a Habilitaciones Urbanas de Densi-
dad Media a ser ejecutados en Zonas Residencia-
les de Densidad Media (R3).
dad Media a ser ejecutados en Zonas Residencia-
les de Densidad Media (R4).
5 (*) Corresponden a Habilitaciones Urbanas con
construcción simultánea, pertenecientes a progra-
mas de promoción del acceso a la propiedad pri-
vada de la vivienda. No tendrán limitación en el
número, dimensiones o área mínima de los lotes
resultantes; y se podrán realizar en áreas califica-
das como Zonas de Densidad Media (R3 y R4) y
Densidad Alta (R5, R6, y R8) o en Zonas compati-
bles con estas densidades. Los proyectos de habi-
litación urbana de este tipo, se calificarán y autori-
zarán como habilitaciones urbanas con construc-
ción simultánea de viviendas. Para la aprobación
de este tipo de proyectos de habilitación urbana
deberá incluirse los anteproyectos arquitectónicos
de las viviendas a ser ejecutadas, los que se apro-
baran simultáneamente.
dad Alta a ser ejecutados en Zonas Residenciales
de Alta Densidad (R5, R6 y R8).
En función de las características propias de su con-
texto urbano, las Municipalidades provinciales respecti-
vas podrán establecer las dimensiones de los lotes nor-
mativos mínimos, de acuerdo con su Plan de Desarrollo
Urbano, tomando como base lo indicado en el cuadro del
presente artículo.
Artículo 10.- De acuerdo a su tipo, las Habilitaciones
para uso de Vivienda o Urbanizaciones deberán cumplir
con los aportes de habilitación urbana, de acuerdo al si-
guiente cuadro:
TIPO RECREACIÓN PARQUES SERVICIOS PÚBLICOS
PÚBLICA ZONALES COMPLEMENTARIOS
EDUCACIÓN OTROS FINES
1 8% 2% 2% 1%
2 8% 2% 2% 1%
3 8% 1% 2% 2%
4 8% ——— 2% 3%
5 8% ——— 2% ———
6 15% 2% 3% 4%
Las Municipalidades provinciales podrán adecuar la
distribución de los aportes del presente cuadro en función

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
de las demandas establecidas en su Plan de Desarrollo
Urbano, manteniendo el porcentaje total correspondiente
a cada tipo de habilitación urbana.
Artículo 11.- De acuerdo a las características de las
obras existirán 6 tipos diferentes de habilitación, de acuer-
do a lo consignado en el siguiente cuadro:
TI- CALZADAS ACERAS AGUA ENERGÍA TELÉ-
PO (PISTAS) (VEREDAS) POTABLE DESAGÜE ELÉCTRICA FONO
A CONCRETO CONCRETO CONEXIÓN CONEXIÓN PÚBLICA Y PÚBLICO
SIMPLE DOMICI- DOMICI- DOMICI- DOMICI-
LIARIA LIARIA LIARIA LIARIO
B ASFALTO CONCRETO CONEXIÓN CONEXIÓN PÚBLICA Y PÚBLICO
C ASFALTO ASFALTO CONEXIÓN CONEXIÓN PÚBLICA Y PÚBLICO
CON DOMICI- DOMICI- DOMICI-
SARDINEL LIARIA LIARIA LIARIA
D SUELO SUELO ES- CONEXIÓN CONEXIÓN PÚBLICA Y PÚBLICO
ESTABI- TABILIZADO DOMICI- DOMICI- DOMICI-
LIZADO CON LIARIA LIARIA LIARIA
SARDINEL
E AFIRMADO DISEÑO CONEXIÓN POZO PÚBLICA Y PÚBLICO
DOMICI- SÉPTICO DOMICI-
LIARIA LIARIA
F DISEÑO DISEÑO CONEXIÓN POZO PÚBLICA Y PÚBLICO
DOMICI- SÉPTICO DOMICI-
LIARIA LIARIA
Artículo 12.- La calificación de una habilitación para
uso de vivienda se hará considerando simultáneamente
la denominación del tipo de habilitación correspondiente
a cada uno de los dos factores anteriormente enunciados
(densidad y calidad mínima de las obras).
Artículo 13.- La calidad mínima de obras en las Habi-
litaciones para uso de Vivienda o Urbanizaciones para fi-
nes multifamiliares será la tipo B.
Artículo 14.- De acuerdo a la modalidad de ejecución
las Habilitaciones para uso de Vivienda o Urbanizaciones
podrán ser:
a) Habilitaciones Convencionales o simplemente Ur-
banizaciones.
b) Urbanizaciones con venta garantizada
c) Urbanizaciones Progresivas.
d) Urbanizaciones con Construcción Simultánea.
Artículo 15.- Las Habilitaciones Convencionales, o sim-
plemente Urbanizaciones, son aquellas que cumplen con
la ejecución de las obras mínimas según su tipo, cum-
pliendo con el procedimiento de recepción de obras, de
manera previa a la venta de lotes.
Artículo 16.- Las Habilitaciones para uso de Vivienda
o Urbanizaciones con venta garantizada son aquellas en
las que la venta de lotes se realiza de manera simultánea
a la ejecución de obras de habilitación urbana.
Este tipo de autorizaciones podrán ser otorgadas en
aquellas habilitaciones que soliciten la ejecución de obras
de habilitación urbana con construcción simultánea.
Las solicitudes de ejecución de Habilitaciones residen-
ciales o Urbanizaciones con Construcción Simultánea para
venta de unidades de vivienda, se obligan a especificar
en los contratos de compraventa la calidad de las obras a
ser ejecutadas y el plazo de ejecución, consignados en la
Resolución de Aprobación del Proyecto.
Articulo 17.- Las Habilitaciones para uso de vivienda
o Urbanizaciones Progresivas son aquellas en las que se
difiere la ejecución de las calzadas y/o aceras y que, cum-
pliendo con la ejecución de las demás obras mínimas,
podrán solicitar la recepción de obras.
En caso las obras no hayan sido concluidas por el ha-
bilitador en un plazo de 10 años, la Municipalidad Distrital
ejecutará las obras pendientes. El costo de las obras
será sufragado por los adquirientes de los lotes, lo que
estará consignado en la Resolución de aprobación del
proyecto, en la Resolución de recepción de obras y en las
minutas de compra-venta.
Las habilitaciones o Urbanizaciones Tipo 5 y 6, esta-
blecidas en el Artículo 9° de la presente norma, no pue-
den ser declaradas como Urbanizaciones Progresivas.
Artículo 18.- Las Habilitaciones para uso de vivienda
o Urbanizaciones con Construcción Simultánea son aque-
llas en las que la edificación de viviendas se realiza de
manera simultánea a la ejecución de obras de habilita-
ción urbana.
Las Habilitaciones Urbanas Tipo 5, se declararán ne-
cesariamente como Urbanizaciones con Construcción Si-
multánea, donde se podrá realizar la recepción de obras
de habilitación urbana, quedando pendientes las obras de
edificación a ser ejecutadas por el mismo habilitador o
por un tercero.
CAPITULO III
HABILITACIONES PARA USO DE VIVIENDA TALLER
Artículo 19.- Son Habilitaciones conformadas por lo-
tes destinados a edificaciones de uso mixto: viviendas e
industria elemental y complementaria, así como de sus
servicios públicos complementarios y comercio local, que
se ejecutan sobre predios calificados como Zonas de Vi-
vienda Taller (I1-R).
Taller contarán con las mismas características de diseño
que las Habilitaciones para uso de vivienda o Urbaniza-
ciones Tipo 3 y la calidad mínima de obras será la Tipo C.
Taller podrán declararse Progresivas, cuando formen parte
de Programas de Saneamiento Físico Legal que ejecuten
los Gobiernos Locales, es decir, diferirse la ejecución de
las calzadas y/o aceras, y cumpliendo con la ejecución de
las obras mínimas, podrá efectuarse la recepción de obras.
Artículo 22.- Las Habilitaciones para uso Vivienda
Taller podrán ser autorizadas con Construcción Simultá-
nea. Las obras de edificación deberán ser realizadas de
manera simultánea a la ejecución de las obras de habili-
tación urbana.
Las solicitudes de ejecución de Habilitaciones para uso
de Vivienda Taller con Construcción Simultánea para venta
de unidades de vivienda-taller, se obligan a especificar en
los contratos de compraventa la calidad de las obras a
ser ejecutadas y el plazo de ejecución, consignados en la
Resolución de Aprobación de Proyectos.
CAPITULO IV
HABILITACIONES PARA USO DE VIVIENDA TIPO
CLUB, TEMPORAL O VACACIONAL
Artículo 23.- Son Habilitaciones Residenciales con-
formadas por una o mas viviendas agrupadas en condo-
minio con áreas recreativas y sociales de uso común. Estas
habilitaciones urbanas se ubican en Zonas Residenciales
de Baja Densidad (R1), Zonas de Habilitación Recreacio-
nal, o áreas de playa o campestres.
Artículo 24.- El Área Bruta mínima para una habilita-
ción para vivienda tipo club será de 1 Ha.
Artículo 25.- Las habilitaciones para uso de Vivienda Tipo
Club, temporal o vacacional permiten como máximo, la cons-
trucción de 25 unidades de vivienda por Hectárea Bruta de
terreno, pudiendo ser unifamiliares o en multifamiliares.
Artículo 26.- Las obras de la habilitación urbana se-
rán como mínimo, del Tipo D.
Artículo 27.- Para el proceso de calificación de las
Habilitaciones para uso de Vivienda Tipo Club, temporal o
vacacional, deberá presentarse el anteproyecto de con-
junto, donde se determinará las áreas a ser ocupadas por
las viviendas, las áreas recreativas y sociales de uso co-
mún y las alturas máximas de las edificaciones, los que
constituirán los Parámetros urbanísticos y edificatorios de
las unidades inmobiliarias que conforman la habilitación.
Esta información deberá estar consignada en la Resolu-
ción de aprobación de la habilitación, la Resolución de
recepción de obras y las minutas de compra-venta de las
unidades inmobiliarias en que se independice.
Artículo 28.- El Área Libre de Uso Común destinada a
áreas de recreación, jardines, vías vehiculares interiores y
estacionamientos será como mínimo del 60% del área bruta.
Tipo Club, temporal o vacacional, constituirán Habilitacio-
nes con Construcción Simultánea, sin embargo, se podrá
realizar la recepción de obras de habilitación urbana, que-
dando pendientes las obras de edificación a ser ejecuta-
das por el mismo habilitador o por un tercero. Los contra-
tos de compraventa de las áreas destinadas a las vivien-
das estipularán expresamente el tipo de viviendas a edifi-
carse en ellas.
Artículo 30.- En estas Habilitaciones se podrá inde-
pendizar las áreas destinadas a las viviendas como área
de propiedad exclusiva, estableciéndose condominio so-
bre las áreas recreativas y sociales de uso común, así
como el Área Libre de uso Común.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320500
El Peruano
Artículo 31.- En estas Habilitaciones no se exigirá apor-
tes para recreación pública, debiendo cumplir con el aporte
de 1% para Ministerio de Educación y 1% para Otros Fines.
NORMA TH.020
HABILITACIONES PARA USO COMERCIAL
CAPITULO I
GENERALIDADES
Artículo 1.- Son Habilitaciones para uso Comercial,
aquellas destinadas predominantemente a la edificación
de locales donde se comercializan bienes y/o servicios y
que se realizan sobre terrenos calificados con una Zonifi-
cación afín o compatible.
Artículo 2.- Las Habilitaciones para uso Comercial se
clasifican en:
a) Habilitaciones para uso de Comercio Exclusivo
b) Habilitaciones para uso de Comercio y otros usos.
(Uso Mixto)
Artículo 3.- Las Habilitaciones para uso de Comer-
cial, de acuerdo a su tipo, podrán llevarse a cabo sobre
terrenos ubicados en sectores de Expansión Urbana o que
constituyan islas rústicas, con sujeción a los parámetros
establecidos en el Cuadro Resumen de Zonificación y las
disposiciones del Plan de Desarrollo Urbano.
CAPITULO II
HABILITACIONES PARA USO DE COMERCIO
EXCLUSIVO
Artículo 4.- Son Habilitaciones para uso de Comercio
exclusivo, aquellas conformadas por lotes para fines de
edificación de locales comerciales.
Artículo 5.- Las habilitaciones para Comercio Exclusi-
vo no están obligadas a entregar Aportes de Habilitación
Urbana, puesto que por sus características constituyen
un equipamiento urbano de la ciudad.
Excepcionalmente y siempre que el Plan de Desarro-
llo Urbano de la jurisdicción lo determine, podrán estable-
cerse Aportes para Recreación Pública y Otros Fines.
Artículo 6.- Las habilitaciones para uso de Comercio
Exclusivo pueden ser de dos tipos:
TIPO ZONIFICACION NIVEL DE TIPO DE
URBANA SERVICIO COMERCIO
1 C2 - C3 VECINAL Y SECTORIAL USO DIARIO
2 C5 - C7 - C9 DISTRITAL /INTERDIST. GRAN COMERCIO
CE- Cin - CI METROPOL. Y REGIONAL COMERCIO
ESPECIAL
Exclusivo Tipo 1 constituyen habilitaciones convenciona-
les que generalmente colindan y proporcionan servicios a
los sectores residenciales de la ciudad.
Exclusivo Tipo 2 constituyen habilitaciones que tienen gran
impacto en el desarrollo urbano de la ciudad, por lo que
debe efectuarse estudios de impacto ambiental y/o vial,
que determine las características que debe tener las vías
circundantes.
TI- CALZADAS ACERAS AGUA ENERGIA TELE-
PO (PISTAS) (VEREDAS) POTABLE DESAGUE ELECTRICA FONO
A CONCRETO CONCRETO CONEXIÓN CONEXIÓN PUBLICA Y PUBLICO
B ASFALTO CONCRETO CONEXIÓN CONEXIÓN PUBLICA Y PUBLICO
SIMPLE DOMICI- DOMICI DOMICI- DOMICI-
C ASFALTO ASFALTO CONEXIÓN CONEXIÓN PUBLICA Y PUBLICO
D SUELO SUELO CONEXIÓN CONEXIÓN PUBLICA Y PUBLICO
ESTABILI- ESTABILI- DOMICI- DOMICI- DOMICI-
ZADO ZADO CON LIARIA LIARIA LIARIA
SARDINEL
Exclusivo Tipo 1, de acuerdo a las características urba-
nas de la localidad en que se ubican podrán ser del tipo D
al A, y serán compatibles con los sectores colindantes.
Exclusivo Tipo 2 de acuerdo a las características urbanas
de la localidad en que se ubican podrán ser del tipo B o A,
debiendo ser compatible con los sectores colindantes y la
intensidad de uso de vías que concluya el estudio de im-
pacto ambiental y/o vial.
CAPITULO III
HABILITACIONES PARA USO COMERCIAL Y OTROS
USOS - USO MIXTO
Artículo 12.- Son Habilitaciones para uso Comer-
cial aquellas conformadas por lotes para fines de edifi-
cación de locales comerciales y de usos compatibles
como vivienda, vivienda-taller o industria, con sujeción
a los parámetros establecidos en el Cuadro Resumen
de Zonificación y las disposiciones del Plan de Desa-
rrollo Urbano.
Artículo 13.- Las habilitaciones para uso Comercial
con otros usos - Uso Mixto pueden ser de cuatro tipos:
TIPO USO MIXTO ZONIFICACION NIVEL DE RANGO DEL
COMPATIBLE URBANA SERVICIO COMERCIO
3 VIVIENDA C2 - C3 VECINAL Y USO DIARIO
SECTORIAL
4 VIVIENDA C5 - C7 - C9 DISTRITAL / GRAN
INTERDIST. COMERCIO
CE- Cin - CI METROPOL. Y COMERCIO
REGIONAL ESPECIAL
5 INDUSTRIA C2 - C3 VECINAL Y USO DIARIO
SECTORIAL
6 INDUSTRIA C5 - C7 - C9 DISTRITAL / GRAN
INTERDIST. COMERCIO
CE- Cin - CI METROPOL. Y COMERCIO
REGIONAL ESPECIAL
con otros usos - Uso Mixto Tipo 3 constituyen habilitacio-
nes convencionales que generalmente colindan y propor-
cionan servicios a los sectores residenciales de la ciudad,
además de albergar viviendas.
nes que tienen gran impacto en el desarrollo urbano de la
ciudad, donde se mezcla los usos comerciales con la ac-
tividad residencial de alta densidad, por lo que debe efec-
tuarse estudios de impacto ambiental y/o vial.
nes convencionales que generalmente colindan y propor-
cionan servicios a los sectores residenciales de la ciudad,
además de albergar industria de tipo elemental y comple-
mentaria.
nes que tienen gran impacto en el desarrollo urbano de la
ciudad, donde se mezcla los usos comerciales con la ac-
tividad industrial de tipo elemental y complementaria, por
lo que debe efectuarse estudios de impacto ambiental y/o
vial.
con otros usos - Uso Mixto Tipo 3 y 5, de acuerdo a las
características urbanas de la localidad en que se ubican
podrán ser del tipo D al A.
con otros usos - Uso Mixto Tipo 4 y 6, de acuerdo a las
características urbanas de la localidad en que se ubican
podrán ser del tipo B al A, debiendo ser compatible con
los sectores colindantes y la intensidad de uso de vías
que concluya el estudio de impacto ambiental y/o vial.
Artículo 20.- Dependiendo de la clase de Habilitación
para uso Comercial con otros usos - Uso Mixto, deberá
cumplirse con efectuar aportes, para fines específicos, que
son los siguientes:
a) Para Recreación Pública;
b) Para Otros Fines; y
c) Para Parques Zonales.
Artículo 21.- Los aportes de Habilitación Urbana en
los tipos 3 y 4, se harán en función de la densidad resi-
dencial. Los aportes de habilitación Urbana en los tipos 5

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
y 6, se harán de acuerdo a lo establecido para las habili-
taciones para comercio exclusivo.
NORMA TH.030
HABILITACIONES PARA USO INDUSTRIAL
CAPITULO I
GENERALIDADES
Artículo 1.- Son Habilitaciones para uso Industrial
aquellas destinadas predominantemente a la edificación
de locales industriales y que se realizan sobre terrenos
calificados con una Zonificación afín o compatible.
Artículo 2.- Las Habilitaciones para uso Industrial pue-
den ser de diferentes tipos, los cuáles se establecen en
función a tres factores concurrentes:
a) Usos permisibles.
b) Calidad mínima de obras.
b) Modalidad de ejecución.
Artículo 3.- Los usos permisibles corresponden la Zo-
nificación Urbana y en consecuencia de ella se establece
las dimensiones mínimas de los Lotes a habilitar, de con-
formidad con el Plan de Desarrollo Urbano.
Artículo 4.- En función de los usos permisibles, las
Habilitaciones para uso Industrial pueden ser de cuatro
tipos, de acuerdo al siguiente cuadro:
TIPO AREA MINIMA FRENTE TIPO DE
DE LOTE MINIMO INDUSTRIA
1 300 M2. 10 ML. ELEMENTAL Y COMPLEMENTARIA
2 1,000 M2. 20 ML. LIVIANA
3 2,500 M2. 30 ML. GRAN INDUSTRIA
4 (*) (*) INDUSTRIA PESADA BASICA
1. Son proyectos de Habilitación Urbana que corres-
ponden a una actividad industrial no molesta ni peligrosa,
de apoyo a la industria de mayor escala, a ser ejecutadas
en Zonas Industriales I1.
Los predios calificados con Zonificación Comercial que
planteen una habilitación urbana de uso mixto deberán
cumplir con los aportes correspondientes a este tipo de
Habilitación Industrial
ponden a una actividad industrial no molesta ni peligrosa,
orientada al área del mercado local y la infraestructura
vial urbana, a ser ejecutadas en Zonas Industriales I2.
Estas habilitaciones admiten hasta 20% de lotes con
las características y uso correspondientes al Tipo 1
ponden a una actividad industrial que conforman concen-
traciones con utilización de gran volumen de materia pri-
ma, orientadas hacia la infraestructura vial regional, pro-
ducción a gran escala, a ser ejecutadas en Zonas Indus-
triales I3.
Estas habilitaciones admiten hasta 20% de lotes con
las características y uso correspondientes al Tipo 2 y 10%
de lotes con las características y uso correspondientes al
Tipo 1
4. (*) Son proyectos de Habilitación Urbana que co-
rresponden a una actividad industrial de proceso básico a
gran escala, de gran dimensión económica, orientadas
hacia la infraestructura regional y grandes mercados, a
ser ejecutadas en Zonas Industriales I4.
Artículo 5.- De acuerdo a su tipo, las Habilitaciones
para uso Industrial deberán cumplir con el aporte de habi-
litación urbana, de acuerdo al siguiente cuadro:
TIPO PARQUES
ZONALES OTROS FINES
1 1% 2%
2 1% 2%
3 1% 2%
4 1% 2%
obras, existirán 4 tipos diferentes de habilitación indus-
trial, de acuerdo a lo consignado en el siguiente cuadro:
SARDINEL
Artículo 7.- La calidad mínima de las obras propuesta
podrá ser mejorada al momento de la ejecución de la ha-
bilitación urbana, a criterio del responsable de ellas.
Artículo 8.- La calidad mínima de obras en las Habili-
taciones Tipo 3 y 4 será la tipo C ó superior.
Artículo 9.- De acuerdo a la modalidad de ejecución
las Habilitaciones podrán ser calificadas como:
a) Habilitaciones para uso Industrial Convencional
b) Habilitaciones Industriales con Construcción Simul-
tánea.
Artículo 10.- Las Habilitaciones para uso Industrial con
Construcción Simultánea, son aquellas en las que la edi-
ficación de locales industriales se realiza de manera si-
multánea a la ejecución de obras de habilitación urbana.
Artículo 11.- Las Habilitaciones para uso Industrial po-
drán proponer soluciones individuales para los servicios
de agua para uso industrial, agua potable, alcantarillado y
energía eléctrica, las que deberán contar con opinión fa-
vorable de las empresas prestadoras de servicio.
Artículo 12.- Las Habilitaciones para uso Industrial de-
berán contar con los estudios de impacto ambiental que
permitan identificar los impactos y medidas de mitigación
de contaminación atmosférica, sonora, manejo de resi-
duos sólidos y el impacto vial que determinarán el diseño
de la habilitación.
Articulo 13.- La dimensión máxima de un frente de
manzana será de 400 m. Con excepción de las habilita-
ciones tipo 4.
El ancho mínimo de las Vías Locales Secundarias será
de 16.80 m.
Artículo 14.- Las Habilitaciones Industriales de nivel
I-2 deberán estar aisladas de las zonas residenciales cir-
cundantes mediante una Vía Local Secundaria. Las Ha-
bilitaciones Industriales TIPO 3, deberán estar aisladas
de los sectores no vinculados a la actividad industrial, por
lo menos mediante una Vía Local que incluirá un jardín
separador de 30.00 ml. de sección mínima.
Las Habilitaciones Industriales TIPO 4 deberán cum-
plir con las especificaciones que determinen los Estudios
de Impacto Ambiental, de circulación y de seguridad co-
rrespondientes.
NORMA TH.040
HABILITACIONES PARA USOS ESPECIALES
CAPITULO I
GENERALIDADES
Artículo 1.- Constituyen Habilitaciones para Usos Es-
peciales aquellos procesos de habilitación urbana que
están destinados a la edificación de locales educativos,
religiosos, de salud, institucionales, deportivos, recreacio-
nales y campos feriales.
Artículo 2.- Las Habilitaciones para Usos Especiales,
de acuerdo a su finalidad, podrán llevarse a cabo sobre
terrenos ubicados en sectores de Expansión Urbana o que
constituyan islas rústicas, con sujeción a los parámetros
establecidos en el Cuadro Resumen de Zonificación y las
disposiciones del Plan de Desarrollo Urbano.
CAPITULO II
CONDICIONES GENERALES DE DISEÑO
Artículo 3.- Las habilitaciones para Usos Especiales
no están obligadas a entregar Aportes de Habilitación Ur-

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320502
El Peruano
bana, puesto que por sus características constituyen par-
te del equipamiento urbano de la ciudad.
que colindan y proporcionan servicios a los sectores resi-
denciales de la ciudad constituyen habilitaciones conven-
cionales.
destinadas a escenarios deportivos, locales recreativos
de gran afluencia de público o campos feriales tienen gran
impacto en la infraestructura vial, por lo que debe efec-
tuarse estudios de impacto ambiental y/o vial.
Artículo 6.- De acuerdo a la calidad mínima de las
obras existirán 4 tipos diferentes de habilitación, de
acuerdo a las características consignadas en el siguien-
te cuadro:
SARDINEL
Artículo 7.- Las habilitaciones para Usos Especiales,
de acuerdo a las características urbanas de la localidad
en que se ubican podrán ser del tipo D al A, compatible
con los sectores colindantes.
Artículo 8.- Las habilitaciones para Usos Especia-
les destinadas a escenarios deportivos, locales recrea-
tivos de gran afluencia de público o campos feriales de
acuerdo a las características urbanas de la localidad
en que se ubican podrán ser del tipo C al A, compatible
con los sectores colindantes y la intensidad de uso de
vías que concluya el estudio de impacto ambiental y/o
vial.
NORMA TH.050
HABILITACIONES EN RIBERAS Y LADERAS
CAPITULO I
GENERALIDADES
Artículo 1.- Son Habilitaciones en Riberas aquellas
que se realizan en terrenos colindantes a las franjas re-
servadas de los ríos, playas o lagos, las cuáles se regirán
por las normas técnicas correspondientes a la naturaleza
de la habilitación urbana a realizarse, las disposiciones
contenidas en la presente norma técnica y a las normas
emitidas por los organismos competentes.
Artículo 2.- Son Habilitaciones en Laderas aquellas
que se realizan en terrenos con pendientes mayores a
20% de pendiente, las cuáles se regirán por las normas
técnicas correspondientes a la naturaleza de la habilita-
ción urbana a realizarse y las disposiciones contenidas
en la presente norma técnica.
CAPITULO II
HABILITACIONES EN RIBERAS
Artículo 3.- El Ministerio de Agricultura, a través de
sus órganos competentes establece los límites de la faja
ribereña a ser respetada como área de uso público.
Artículo 4.- Las áreas ribereñas deberán vías de ac-
ceso público a una distancia no mayor de 300 metros en-
tre ellos.
SARDINEL
Artículo 6.- Debe ejecutarse una red de desagüe ge-
neral para la habilitación urbana, que se integre con las
redes públicas existentes.
Podrán desarrollarse soluciones locales de abasteci-
miento de agua para consumo humano, mediante la cap-
tación de aguas subterráneas. Si no existiera una red pú-
blica de desagüe, deberá contar con un sistema de trata-
miento previo a su disposición final, quedando obligado a
integrarse a la futura red pública.
En los casos de habilitaciones en riberas que constitu-
yan vivienda temporal o vacacional en zonas de playa
podrá otorgarse solución temporal de abastecimiento de
agua para consumo humano mediante el uso de camio-
nes cisterna y/o la utilización de pozos sépticos para la
disposición de desagües; debiendo considerar los proyec-
tos su futura integración a la red pública.
Artículo 7.- Las habilitaciones en riberas, de acuerdo
a las características urbanas de la localidad en que se
ubican, podrán ser del tipo A al D, compatible con los
sectores colindantes.
CAPITULO III
HABILITACIONES EN LADERAS
Artículo 8.- Las Municipalidades Provinciales fijarán
las áreas vulnerables de laderas no susceptibles de habi-
litación urbana, así como las fajas de seguridad corres-
pondientes a huaicos o deslizamientos.
Artículo 9.- Las distancias entre vías de tránsito vehi-
cular en las habilitaciones en laderas, corresponderán al
planeamiento de la habilitación urbana, debiendo tener
vías de acceso públicos, a una distancia no mayor de 300
metros entre ellos.
Artículo 10.- De acuerdo a la calidad mínima de las
do a las características consignadas en el siguiente cua-
dro:
SARDINEL
Artículo 11.- Debe ejecutarse una red de desagüe gene-
ral para la habilitación urbana a integrarse con las redes
públicas existentes. La red pública de desagüe, deberá
incluir sistema de drenaje.
Los lotes habilitados contarán con evacuación de desagüe
por gravedad.
Artículo 12.- Las vías locales contarán con vereda y ber-
ma de estacionamiento en los lados que constituyan fren-
te de lote. Los tramos de vías que no habiliten lotes esta-
rán provistos de vereda a un lado y berma de estaciona-
miento en el otro.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
NORMA TH.060
REURBANIZACION
CAPITULO I
GENERALIDADES
Artículo 1.- La Reurbanización constituye el proceso
de recomposición de la trama urbana existente mediante
la reubicación o redimensionamiento de las vías, y que
puede incluir la acumulación y nueva subdivisión de lo-
tes, la demolición de edificaciones y cambios en la infra-
estructura de servicios.
Los casos de acumulación y/o subdivisión de lotes, que
no incluyan la reubicación o redimensionamiento de vías,
no constituyen procesos de reurbanización.
Artículo 2.- Los proyectos de renovación urbana que
se originen en la reubicación de áreas de equipamiento
urbano y que por sus dimensiones constituyan un proce-
so de recomposición de la trama urbana existente me-
diante la ubicación o redimensionamiento de las vías se
sujetarán a lo establecido en la presente Norma.
Artículo 3.- De conformidad con lo establecido por el
Reglamento de Acondicionamiento Territorial y Desarrollo
Urbano, los procesos de reurbanización requieren la cons-
titución de una Unidad de Gestión Urbanística y conse-
cuentemente, para el planeamiento y gestión del área ur-
bana comprendida dentro de este proceso, se deberá con-
tar con un Plan Específico.
CAPITULO II
PROCESO DE REURBANIZACION
Artículo 4.- La Municipalidad Provincial de la jurisdic-
ción correspondiente, autorizará la integración inmobiliaria
de los predios comprendidos en el proceso de Reurbaniza-
ción simultáneamente a la aprobación del Plan Específico.
Artículo 5.- El proceso de Reurbanización puede in-
cluir el reordenamiento de Áreas de Recreación Pública,
siempre que no se reduzca su superficie, ni la calidad de
obras existentes.
Artículo 6.- Los procesos de Reurbanización están su-
jetos a los trámites correspondientes a una Habilitación Ur-
bana, bajo los parámetros que establezca el Plan Específi-
co, así como autorizaciones de demolición y edificación.
Artículo 7.- Los procesos de Reurbanización se suje-
tan a lo establecido para las Habilitaciones Urbanas con
Construcción Simultanea y no estarán sujetos a aportes
de Habilitación Urbana, adicionales a los preexistentes.
Sólo los casos de Procesos de Reurbanización que se
originen en la reubicación de áreas de equipamiento ur-
bano estarán sujetos a Aportes de Habilitación Urbana.
Artículo 8.- Las unidades prediales resultantes de los
procesos de Reurbanización se sujetarán a las áreas, di-
mensiones y parámetros urbanísticos que se establezcan
en el Plan Específico correspondiente.
Artículo 9.- Se podrá realizar la recepción de obras
de habilitación urbana, quedando pendientes las obras de
edificación a ser ejecutadas por el mismo promotor de la
reurbanización o por un tercero.
II.3. OBRAS DE SANEAMIENTO
NORMA OS.010
CAPTACIÓN Y CONDUCCIÓN DE AGUA PARA
CONSUMO HUMANO
1. OBJETIVO
Fijar las condiciones para la elaboración de los pro-
yectos de captación y conducción de agua para consumo
humano.
2. ALCANCES
Esta Norma fija los requisitos mínimos a los que de-
ben sujetarse los diseños de captación y conducción de
agua para consumo humano, en localidades mayores de
2000 habitantes.
3. FUENTE
A fin de definir la o las fuentes de abastecimiento de
agua para consumo humano, se deberán realizar los es-
tudios que aseguren la calidad y cantidad que requiere el
sistema, entre los que incluyan: identificación de fuentes
alternativas, ubicación geográfica, topografía, rendimien-
tos mínimos, variaciones anuales, análisis físico quími-
cos, vulnerabilidad y microbiológicos y otros estudios que
sean necesarios.
La fuente de abastecimiento a utilizarse en forma di-
recta o con obras de regulación, deberá asegurar el cau-
dal máximo diario para el período de diseño.
La calidad del agua de la fuente, deberá satisfacer los
requisitos establecidos en la Legislación vigente en el País.
4. CAPTACIÓN
El diseño de las obras deberá garantizar como míni-
mo la captación del caudal máximo diario necesario pro-
tegiendo a la fuente de la contaminación.
Se tendrán en cuenta las siguientes consideraciones
generales:
4.1. AGUAS SUPERFICIALES
a) Las obras de toma que se ejecuten en los cursos de
aguas superficiales, en lo posible no deberán modificar el
flujo normal de la fuente, deben ubicarse en zonas que no
causen erosión o sedimentación y deberán estar por deba-
jo de los niveles mínimos de agua en periodos de estiaje.
b) Toda toma debe disponer de los elementos necesa-
rios para impedir el paso de sólidos y facilitar su remo-
ción, así como de un sistema de regulación y control. El
exceso de captación deberá retornar al curso original.
c) La toma deberá ubicarse de tal manera que las va-
riaciones de nivel no alteren el funcionamiento normal de
la captación.
4.2. AGUAS SUBTERRÁNEAS
El uso de las aguas subterráneas se determinará me-
diante un estudio a través del cual se evaluará la disponi-
bilidad del recurso de agua en cantidad, calidad y oportu-
nidad para el fin requerido.
4.2.1. Pozos Profundos
a) Los pozos deberán ser perforados previa autoriza-
ción de los organismos competentes del Ministerio de
Agricultura, en concordancia con la Ley General de Aguas
vigente. Así mismo, concluida la construcción y equipa-
miento del pozo se deberá solicitar licencia de uso de agua
al mismo organismo.
b) La ubicación de los pozos y su diseño preliminar
serán determinados como resultado del correspondiente
estudio hidrogeológico específico a nivel de diseño de
obra. En la ubicación no sólo se considerará las mejores
condiciones hidrogeológicas del acuífero sino también el
suficiente distanciamiento que debe existir con relación a
otros pozos vecinos existentes y/ o proyectados para evi-
tar problemas de interferencias.
c) El menor diámetro del forro de los pozos deberá ser
por lo menos de 8 cm mayor que el diámetro exterior de
los impulsores de la bomba por instalarse.
d) Durante la perforación del pozo se determinará su
diseño definitivo, sobre la base de los resultados del estu-
dio de las muestras del terreno extraído durante la perfo-
ración y los correspondientes registros geofísicos. El ajus-
te del diseño se refiere sobre todo a la profundidad final
de la perforación, localización y longitud de los filtros.
e) Los filtros serán diseñados considerando el caudal
de bombeo; la granulometría y espesor de los estratos;
velocidad de entrada, así como la calidad de las aguas.
f) La construcción de los pozos se hará en forma tal
que se evite el arenamiento de ellos, y se obtenga un óp-
timo rendimiento a una alta eficiencia hidráulica, lo que
se conseguirá con uno o varios métodos de desarrollo.
g) Todo pozo, una vez terminada su construcción, de-
berá ser sometido a una prueba de rendimiento a caudal
variable durante 72 horas continuas como mínimo, con
la finalidad de determinar el caudal explotable y las condi-
ciones para su equipamiento. Los resultados de la prue-
ba deberán ser expresados en gráficos que relacionen la
depresión con los caudales, indicándose el tiempo de
bombeo.
h) Durante la construcción del pozo y pruebas de ren-
dimiento se deberá tomar muestras de agua a fin de de-
terminar su calidad y conveniencia de utilización.
4.2.2. Pozos Excavados
a) Salvo el caso de pozos excavados para uso domés-
tico unifamiliar, todos los demás deben perforarse previa

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320504
El Peruano
autorización del Ministerio de Agricultura. Así mismo, con-
cluida la construcción y equipamiento del pozo se deberá
solicitar licencia de uso de agua al mismo organismo.
b) El diámetro de excavación será aquel que permi-
ta realizar las operaciones de excavación y revestimiento
del pozo, señalándose a manera de referencia 1,50 m.
c) La profundidad del pozo excavado se determinará
en base a la profundidad del nivel estático de la napa y de
la máxima profundidad que técnicamente se pueda exca-
var por debajo del nivel estático.
d) El revestimiento del pozo excavado deberá ser con
anillos ciego de concreto del tipo deslizante o fijo, hasta el
nivel estático y con aberturas por debajo de él.
e) En la construcción del pozo se deberá considerar
una escalera de acceso hasta el fondo para permitir la
limpieza y mantenimiento, así como para la posible pro-
fundización en el futuro.
f) El motor de la bomba puede estar instalado en la
superficie del terreno o en una plataforma en el interior
del pozo, debiéndose considerar en este último caso las
medidas de seguridad para evitar la contaminación del
agua.
g) Los pozos deberán contar con sellos sanitarios, ce-
rrándose la boca con una tapa hermética para evitar la
contaminación del acuífero, así como accidentes perso-
nales. La cubierta del pozo deberá sobresalir 0,50 m como
mínimo, con relación al nivel de inundación.
h) Todo pozo, una vez terminada su construcción, de-
berá ser sometido a una prueba de rendimiento, para
determinar su caudal de explotación y las características
técnicas de su equipamiento.
i) Durante la construcción del pozo y pruebas de ren-
dimiento se deberá tomar muestras de agua a fin de de-
terminar su calidad y conveniencia de utilización.
4.2.3. Galerías Filtrantes
a) Las galerías filtrantes serán diseñadas previo estu-
dio, de acuerdo a la ubicación del nivel de la napa, rendi-
miento del acuífero y al corte geológico obtenido median-
te excavaciones de prueba.
b) La tubería a emplearse deberá colocarse con jun-
tas no estancas y que asegure su alineamiento.
c) El área filtrante circundante a la tubería se formará
con grava seleccionada y lavada, de granulometría y es-
pesor adecuado a las características del terreno y a las
perforaciones de la tubería.
d) Se proveerá cámaras de inspección espaciadas con-
venientemente en función del diámetro de la tubería, que
permita una operación y mantenimiento adecuado.
e) La velocidad máxima en los conductos será de
0,60 m/s.
f) La zona de captación deberá estar adecuadamente
protegida para evitar la contaminación de las aguas sub-
terráneas.
g) Durante la construcción de las galerías y pruebas
de rendimiento se deberá tomar muestras de agua a fin
de determinar su calidad y la conveniencia de utilización.
4.2.4. Manantiales
a) La estructura de captación se construirá para obte-
ner el máximo rendimiento del afloramiento.
b) En el diseño de las estructuras de captación, debe-
rán preverse válvulas, accesorios, tubería de limpieza,
rebose y tapa de inspección con todas las protecciones
sanitarias correspondientes.
c) Al inicio de la tubería de conducción se instalará su
correspondiente canastilla.
d) La zona de captación deberá estar adecuadamente
protegida para evitar la contaminación de las aguas.
e) Deberá tener canales de drenaje en la parte supe-
rior y alrededor de la captación para evitar la contamina-
ción por las aguas superficiales.
5. CONDUCCIÓN
Se denomina obras de conducción a las estructuras y
elementos que sirven para transportar el agua desde la
captación hasta al reservorio o planta de tratamiento.
La estructura deberá tener capacidad para conducir como
mínimo, el caudal máximo diario.
5.1. CONDUCCIÓN POR GRAVEDAD
5.1.1. Canales
a) Las características y material con que se constru-
yan los canales serán determinados en función al caudal
y la calidad del agua.
b) La velocidad del flujo no debe producir depósitos ni
erosiones y en ningún caso será menor de 0,60 m/s
c) Los canales deberán ser diseñados y construidos
teniendo en cuenta las condiciones de seguridad que ga-
ranticen su funcionamiento permanente y preserven la
cantidad y calidad del agua.
5.1.2. Tuberías
a) Para el diseño de la conducción con tuberías se ten-
drá en cuenta las condiciones topográficas, las caracte-
rísticas del suelo y la climatología de la zona a fin de de-
terminar el tipo y calidad de la tubería.
b) La velocidad mínima no debe producir depósitos ni
erosiones, en ningún caso será menor de 0,60 m/s
c) La velocidad máxima admisible será:
En los tubos de concreto 3 m/s
En tubos de asbesto-cemento, acero y PVC 5 m/s
Para otros materiales deberá justificarse la velocidad
máxima admisible.
d) Para el cálculo hidráulico de las tuberías que traba-
jen como canal, se recomienda la fórmula de Manning,
con los siguientes coeficientes de rugosidad:
Asbesto-cemento y PVC 0,010
Hierro Fundido y concreto 0,015
Para otros materiales deberá justificarse los coeficien-
tes de rugosidad.
e) Para el cálculo de las tuberías que trabajan con flu-
jo a presión se utilizarán fórmulas racionales. En caso de
aplicarse la fórmula de Hazen y Williams, se utilizarán los
coeficientes de fricción que se establecen en la Tabla N°
1. Para el caso de tuberías no consideradas, se deberá
justificar técnicamente el valor utilizado.
TABLA N°1
COEFICIENTES DE FRICCIÓN «C» EN
LA FÓRMULA DE HAZEN Y WILLIAMS
TIPO DE TUBERIA «C»
Acero sin costura 120
Acero soldado en espiral 100
Cobre sin costura 150
Concreto 110
Fibra de vidrio 150
Hierro fundido 100
Hierro fundido con revestimiento 140
Hierro galvanizado 100
Polietileno, Asbesto Cemento 140
Poli(cloruro de vinilo)(PVC) 150
5.1.3. Accesorios
a) Válvulas de aire
En las líneas de conducción por gravedad y/o bom-
beo, se colocarán válvulas extractoras de aire cuando haya
cambio de dirección en los tramos con pendiente positiva.
En los tramos de pendiente uniforme se colocarán cada
2.0 km como máximo.
Si hubiera algún peligro de colapso de la tubería a cau-
sa del material de la misma y de las condiciones de traba-
jo, se colocarán válvulas de doble acción (admisión y ex-
pulsión).
El dimensionamiento de las válvulas se determinará
en función del caudal, presión y diámetro de la tubería.
b) Válvulas de purga
Se colocará válvulas de purga en los puntos bajos, te-
niendo en consideración la calidad del agua a conducirse
y la modalidad de funcionamiento de la línea. Las válvu-
las de purga se dimensionarán de acuerdo a la velocidad
de drenaje, siendo recomendable que el diámetro de la
válvula sea menor que el diámetro de la tubería.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
c) Estas válvulas deberán ser instaladas en cámaras
adecuadas, seguras y con elementos que permitan su fá-
cil operación y mantenimiento.
5.2. CONDUCCIÓN POR BOMBEO
a) Para el cálculo de las líneas de conducción por bom-
beo, se recomienda el uso de la fórmula de Hazen y Willia-
ms. El dimensionamiento se hará de acuerdo al estudio
del diámetro económico.
b) Se deberá considerar las mismas recomendacio-
nes para el uso de válvulas de aire y de purga del nu-
meral 5.1.3
5.3. CONSIDERACIONES ESPECIALES
a) En el caso de suelos agresivos o condiciones seve-
ras de clima, deberá considerarse tuberías de material
adecuado y debidamente protegido.
b) Los cruces con carreteras, vías férreas y obras de
arte, deberán diseñarse en coordinación con el organis-
mo competente.
c) Deberá diseñarse anclajes de concreto simple, con-
creto armado o de otro tipo en todo accesorio, ó válvula,
considerando el diámetro, la presión de prueba y condi-
ción de instalación de la tubería.
d) En el diseño de toda línea de conducción se deberá
tener en cuenta el golpe de ariete.
GLOSARIO
ACUIFERO.- Estrato subterráneo saturado de agua del
cual ésta fluye fácilmente.
AGUA SUBTERRANEA.- Agua localizada en el sub-
suelo y que generalmente requiere de excavación para
su extracción.
AFLORAMIENTO.- Son las fuentes o surgencias, que
en principio deben ser consideradas como aliviaderos
naturales de los acuíferos.
CALIDAD DE AGUA.- Características físicas, quími-
cas, y bacteriológicas del agua que la hacen aptas para el
consumo humano, sin implicancias para la salud, inclu-
yendo apariencia, gusto y olor.
CAUDAL MAXIMO DIARIO.- Caudal más alto en un
día, observado en el periodo de un año, sin tener en cuenta
los consumos por incendios, pérdidas, etc.
DEPRESION.- Entendido como abatimiento, es el des-
censo que experimenta el nivel del agua cuando se está
bombeando o cuando el pozo fluye naturalmente. Es la
diferencia, medida en metros, entre el nivel estático y el
nivel dinámico.
FILTROS.- Es la rejilla del pozo que sirve como sec-
ción de captación de un pozo que toma el agua de un
acuífero de material no consolidado.
FORRO DE POZOS.- Es la tubería de revestimiento
colocada unas veces durante la perforación, otras des-
pués de acabada ésta. La que se coloca durante la perfo-
ración puede ser provisional o definitiva. La finalidad más
frecuente de la primera es la de sostener el terreno mien-
tras se avanza con la perforación. La finalidad de la se-
gunda es revestir definitivamente el pozo.
POZO EXCAVADO.- Es la penetración del terreno en
forma manual. El diámetro mínimo es aquel que permite
el trabajo de un operario en su fondo.
POZO PERFORADO.- Es la penetración del terreno uti-
lizando maquinaría. En este caso la perforación puede ser
iniciada con un antepozo hasta una profundidad conveniente
y, luego, se continúa con el equipo de perforación.
SELLO SANITARIO.- Elementos utilizados para man-
tener las condiciones sanitarias óptimas en la estructura
de ingreso a la captación.
TOMA DE AGUA.- Dispositivo o conjunto de dispositi-
vos destinados a desviar el agua desde una fuente hasta
los demás órganos constitutivos de una captación
NORMA OS.020
PLANTA DE TRATAMIENTO DE AGUA PARA
CONSUNO HUMANO
1. OBJETIVO
El objeto de la norma es, el de establecer criterios bási-
cos de diseño para el desarrollo de proyectos de plantas de
tratamiento de agua para consumo humano.
2. ALCANCE
La presente norma es de aplicación a nivel nacional.
3. DEFINICIONES
Los términos empleados en esta norma tienen el signifi-
cado que se expresa:
3.1. ABSORCIÓN
Fijación y concentración selectiva de sólidos disueltos
en el interior de un material sólido, por difusión.
3.2. ADSORCIÓN
Fenómeno fisicoquímico que consiste en la fijación de
sustancias gaseosas, líquidas o moléculas libres disueltas
en la superficie de un sólido.
3.3. AFLUENTE
Agua que entra a una unidad de tratamiento, o inicia una
etapa, o el total de un proceso de tratamiento.
3.4. AGUA POTABLE
Agua apta para el consumo humano.
3.5. ALGICIDA
Compuesto químico utilizado para controlar las algas y
prevenir cambios en el olor del agua, debido al crecimiento
desmedido de ciertos tipos microscópicos de algas.
3.6. BOLAS DE LODO
Resultado final de la aglomeración de granos de arena y
lodo en un lecho filtrante, como consecuencia de un lavado
defectuoso o insuficiente.
3.7. CAJA DE FILTRO
Estructura dentro de la cual se emplaza la capa soporte
y el medio filtrante, el sistema de drenaje, el sistema colec-
tor del agua de lavado, etc.
3.8. CARGA NEGATIVA O COLUMNA DE AGUA NE-
GATIVA
Pérdida de carga que ocurre cuando la pérdida de carga
por colmatación de los filtros supera la presión hidrostática y
crea un vacío parcial.
3.9. CARRERA DE FILTRO
Intervalo entre dos lavados consecutivos de un filtro, siem-
pre que la filtración sea continua en dicho intervalo. Gene-
ralmente se expresa en horas.
3.10. CLARIFICACIÓN POR CONTACTO
Proceso en el que la floculación y la decantación, y a
veces también la mezcla rápida, se realizan en conjunto, apro-
vechando los flóculos ya formados y el paso del agua a tra-
vés de un manto de lodos.
3.11. COAGULACIÓN
Proceso mediante el cual se desestabiliza o anula la car-
ga eléctrica de las partículas presentes en una suspensión,
mediante la acción de una sustancia coagulante para su
posterior aglomeración en el floculador.
3.12. COLMATACIÓN DEL FILTRO
Efecto producido por la acción de las partículas finas
que llenan los intersticios del medio filtrante de un filtro o
también por el crecimiento biológico que retarda el paso
normal del agua.
3.13. EFLUENTE
Agua que sale de un depósito o termina una etapa o el
total de un proceso de tratamiento.
3.14. FILTRACIÓN
Es un proceso terminal que sirve para remover del agua
los sólidos o materia coloidal más fina, que no alcanzó a ser
removida en los procesos anteriores.
3.15. FLOCULACIÓN
Formación de partículas aglutinadas o flóculos. Proceso
inmediato a la coagulación.
3.16. FLOCULADOR
Estructura diseñada para crear condiciones adecuadas
para aglomerar las partículas desestabilizadas en la coagu-
lación y obtener flóculos grandes y pesados que decanten
con rapidez y que sean resistentes a los esfuerzos cortantes
que se generan en el lecho filtrante.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320506
El Peruano
3.17. FLÓCULOS
Partículas desestabilizadas y aglomeradas por acción del
coagulante.
3.18. LEVANTAMIENTO SANITARIO
Evaluación de fuentes de contaminación existentes y po-
tenciales, en términos de cantidad y calidad, del área de
aporte de la cuenca aguas arriba del punto de captación.
3.19. MEDIDOR DE PÉRDIDA DE CARGA O COLUM-
NA DE AGUA DISPONIBLE
Dispositivo de los filtros que indica la carga consumida
o la columna de agua disponible durante la operación de
los filtros.
3.20. MEZCLA RÁPIDA
Mecanismo por el cual se debe obtener una distribución
instantánea y uniforme del coagulante aplicado al agua.
3.21. PANTALLAS (BAFFLES O PLACAS)
Paredes o muros que se instalan en un tanque de flocula-
ción o sedimentación para dirigir el sentido del flujo, evitar la
formación de cortocircuitos hidráulicos y espacios muertos.
3.22. PARTÍCULAS DISCRETAS
Partículas en suspensión que al sedimentar no cambian
de forma, tamaño ni peso.
3.23. PARTÍCULAS FLOCULENTAS
Partículas en suspensión que al descender en la masa
de agua, se adhieren o aglutinan entre sí y cambian de ta-
maño, forma y peso específico.
3.24. PRESEDIMENTADORES
Unidad de sedimentación natural (sin aplicación de sus-
tancias químicas) cuyo propósito es remover partículas de
tamaño mayor a 1µ.
3.25. SEDIMENTACIÓN
Proceso de remoción de partículas discretas por acción
de la fuerza de gravedad.
3.26. TASA DE APLICACIÓN SUPERFICIAL
Caudal de agua aplicado por unidad de superficie.
3.27. TASA CONSTANTE DE FILTRACIÓN
Condición de operación de un filtro en la que se obliga a
éste a operar a un mismo caudal a pesar de la reducción de
la capacidad del filtro por efecto de la colmatación.
3.28. TASA DECLINANTE DE FILTRACIÓN
Condición de operación de un filtro en el que la velocidad
de filtración decrece a medida que se colmata el filtro.
3.29. TRATAMIENTO DE AGUA
Remoción por métodos naturales o artificiales de todas
las materias objetables presentes en el agua, para alcanzar
las metas especificadas en las normas de calidad de agua
para consumo humano.
3.30. TURBIEDAD DE ORIGEN COLOIDAL
Turbiedad medida en una muestra de agua luego de un
período de 24 horas de sedimentación.
4. DISPOSICIONES GENERALES
4.1. OBJETIVO DEL TRATAMIENTO
El objetivo del tratamiento es la remoción de los contami-
nantes fisicoquímicos y microbiológicos del agua de bebida
hasta los límites establecidos en las NORMAS NACIONA-
LES DE CALIDAD DE AGUA vigentes en el país.
4.2. GENERALIDADES
4.2.1. Alcance
Esta norma establece las condiciones que se deben exi-
gir en la elaboración de proyectos de plantas de tratamiento
de agua potable de los sistemas de abastecimiento público.
4.2.2. Requisitos
4.2.2.1. Tratamiento
Deberán someterse a tratamiento las aguas destinadas
al consumo humano que no cumplan con los requisitos del
agua potable establecidos en las NORMAS NACIONALES
DE CALIDAD DE AGUA vigentes en el país.
En el tratamiento del agua no se podrá emplear sustan-
cias capaces de producir un efluente con efectos adversos a
la salud.
4.2.2.2. Calidad del agua potable
Las aguas tratadas deberán cumplir con los requisitos
establecidos en las NORMAS NACIONALES DE CALIDAD
DE AGUA vigentes en el país.
4.2.2.3. Ubicación
La planta debe estar localizada en un punto de fácil ac-
ceso en cualquier época del año.
Para la ubicación de la planta, debe elegirse una zona de
bajo riesgo sísmico, no inundable, por encima del nivel de
máxima creciente del curso de agua.
En la selección del lugar, se debe tener en cuenta la fac-
tibilidad de construcción o disponibilidad de vías de acceso,
las facilidades de aprovisionamiento de energía eléctrica, las
disposiciones relativas a la fuente y al centro de consumo, el
cuerpo receptor de descargas de agua y la disposición de
las descargas de lodos. Se debe dar particular atención a la
naturaleza del suelo a fin de prevenir problemas de cimenta-
ción y construcción, y ofrecer la posibilidad de situar las uni-
dades encima del nivel máximo de agua en el subsuelo.
No existiendo terreno libre de inundaciones, se exigirá
por lo menos, que:
Los bordes de las unidades y los pisos de los ambientes
donde se efectuará el almacenamiento de productos quími-
cos, o donde se localizarán las unidades básicas para el
funcionamiento de la planta, estén situados por lo menos a 1
m por encima del nivel máximo de creciente.
La estabilidad de la construcción será estudiada tenien-
do en cuenta lo estipulado en la Norma E.050 Suelos y Ci-
mentaciones.
Las descargas de aguas residuales de los procesos de
tratamiento (aguas de limpieza de unidades, aguas de lava-
do de filtros, etc.), de la planta, deberá considerarse en el
proyecto, bajo cualquier condición de nivel de crecida.
4.2.2.4. Capacidad
La capacidad de la planta debe ser la suficiente para sa-
tisfacer el gasto del día de máximo consumo correspondien-
te al período de diseño adoptado.
Se aceptarán otros valores al considerar, en conjunto, el
sistema planta de tratamiento, tanques de regulación, siem-
pre que un estudio económico para el periodo de diseño
adoptado lo justifique.
En los proyectos deberá considerarse una capacidad adi-
cional que no excederá el 5% para compensar gastos de
agua de lavado de los filtros, pérdidas en la remoción de
lodos, etc.
4.2.2.5. Acceso
(a) El acceso a la planta debe garantizar el tránsito per-
manente de los vehículos que transporten los productos quí-
micos necesarios para el tratamiento del agua.
(b) En el caso de una planta en que el consumo diario
global de productos químicos exceda de 500 Kg, la base de
la superficie de rodadura del acceso debe admitir, por lo
menos, una carga de 10 t por eje, es decir 5 t por rueda, y
tener las siguientes características:
- Ancho mínimo : 6 m
- Pendiente máxima : 10%
- Radio mínimo de curvas : 30 m
(c) En el caso de que la planta esté ubicada en zonas
inundables, el acceso debe ser previsto en forma compatible
con el lugar, de modo que permita en cualquier época del
año, el transporte y el abastecimiento de productos químicos.
4.2.2.6. Área
(a) El área mínima reservada para la planta debe ser la
necesaria para permitir su emplazamiento, ampliaciones fu-
turas y la construcción de todas las obras indispensables
para su funcionamiento, tales como portería, estaciones de
bombeo, casa de fuerza, reservorios, conducciones, áreas y
edificios para almacenamiento, talleres de mantenimiento,
patios para estacionamiento, descarga y maniobra de vehí-
culos y vías para el tránsito de vehículos y peatones.
(b) El área prevista para la disposición del lodo de la
planta no forma parte del área a la que se refiere el párrafo
anterior.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
(c) Cuando sean previstas residencias para el personal,
éstas deben situarse fuera del área reservada exclusivamente
para las instalaciones con acceso independiente.
(d) Toda el área de la planta deberá estar cercada para
impedir el acceso de personas extrañas. Las medidas de
seguridad deberán ser previstas en relación al tamaño de
la planta.
4.2.2.7. Construcción por etapas
Las etapas de ejecución de las obras de construcción en
los proyectos que consideren fraccionamiento de ejecución,
deberá ser, por lo menos, igual a la mitad de la capacidad
nominal, y no mayores de 10 años.
4.2.3. Definición de los procesos de tratamiento
4.2.3.1. Deberá efectuarse un levantamiento sanitario de
la cuenca
4.2.3.2. Para fines de esta norma, se debe considerar
los siguientes tipos de aguas naturales para abastecimiento
público.
Tipo I: Aguas subterráneas o superficiales provenientes
de cuencas, con características básicas definidas en el cua-
dro 1 y demás características que satisfagan los patrones
de potabilidad.
Tipo II-A: Aguas subterráneas o superficiales provenien-
tes de cuencas, con características básicas definidas en el
cuadro 1 y que cumplan los patrones de potabilidad median-
te un proceso de tratamiento que no exija coagulación.
Tipo II-B: Aguas superficiales provenientes de cuencas,
con características básicas definidas en el cuadro 1 y que
exijan coagulación para poder cumplir con los patrones de
potabilidad.
Cuadro 1
Parámetro TIPO I TIPO II - A TIPO II - B
DBOmedia
(mg/L) 0 - 1,5 1,5 - 2,5 2,5 - 5
DBO máxima
(mg/L) 3 4 5
* Coliformes totales < 8,8 < 3000 < 20000
* Coliformes termoresistentes (+) 0 < 500 < 4000
* En el 80% de un número mínimo de 5 muestras mensuales.
(+) Anteriormente denominados coliformes fecales.
4.2.3.3. El tratamiento mínimo para cada tipo de agua
es el siguiente:
Tipo I: Desinfección
Tipo II-A: Desinfección y además:
(a) Decantación simple para aguas que contienen sóli-
dos sedimentables, cuando por medio de este proceso sus
características cumplen los patrones de potabilidad, o
(b) Filtración, precedida o no de decantación para aguas
cuya turbiedad natural, medida a la entrada del filtro lento,
es siempre inferior a 40 unidades nefelométricas de turbie-
dad (UNT), siempre que sea de origen coloidal, y el color
permanente siempre sea inferior a 40 unidades de color ver-
dadero, referidas al patrón de platino cobalto.
Tipo II-B: Coagulación, seguida o no de decantación, fil-
tración en filtros rápidos y desinfección.
4.2.4. Disposición de las unidades de tratamiento y de
los sistemas de conexión.
4.2.4.1. Las unidades deben ser dispuestas de modo que
permitan el flujo del agua por gravedad, desde el lugar de
llegada del agua cruda a la planta, hasta el punto de salida
del agua tratada.
4.2.4.2. Cualquier unidad de un conjunto agrupado en
paralelo debe tener un dispositivo de aislamiento que permi-
ta flexibilidad en la operación y mantenimiento.
No se permitirá diseños con una sola unidad por proce-
so. Podrá exceptuarse de esta restricción los procesos de
mezcla rápida y floculación.
4.2.4.3. El número de unidades en paralelo deberá calcu-
larse teniendo en cuenta la sobrecarga en cada una de las
restantes, cuando una de ellas quede fuera de operación.
4.2.4.4. Las edificaciones del centro de operaciones
deben estar situadas próximas a las unidades sujetas a
su control.
4.2.4.5. El acceso a las diferentes áreas de operación o
de observación del desarrollo de los procesos debe evitar al
máximo escaleras o rampas pronunciadas. Estos deberán
permitir el rápido y fácil acceso a cada una de las unidades.
4.2.4.6. El proyecto debe permitir que la planta pueda
ser construida por etapas, sin que sean necesarias obras
provisionales de interconexión y sin que ocurra la paraliza-
ción del funcionamiento de la parte inicialmente construida.
4.2.4.7. La conveniencia de la ejecución por etapas se
debe fijar, teniendo en cuenta factores técnicos, económi-
cos y financieros.
4.2.4.8. El dimensionamiento hidráulico debe considerar
caudales mínimos y máximos para los cuales la planta po-
dría operar, teniendo en cuenta la división en etapas y la
posibilidad de admitir sobrecargas.
4.3. DETERMINACIÓN DEL GRADO DE TRATA-
MIENTO
4.3.1. Alcance
Establece los factores que se deberán considerar para
determinar el grado de tratamiento del agua para consumo
humano.
4.3.2. Estudio del agua cruda
Para el análisis de las características del agua cruda
se deberán tomar en cuenta lo siguientes factores:
4.3.2.1. Estudio de la cuenca en el punto considerado,
con la apreciación de los usos industriales y agrícolas que
puedan afectar la cantidad o calidad del agua.
4.3.2.2. Usos previstos de la cuenca en el futuro, de acuer-
do a regulaciones de la entidad competente.
4.3.2.3. Régimen del curso de agua en diferentes pe-
ríodos del año.
4.3.2.4. Aportes a la cuenca e importancia de los mis-
mos, que permita realizar el balance hídrico.
4.3.3. Plan de muestreo y ensayos.
Se debe tener un registro completo del comportamiento
de la calidad del agua cruda para proceder a la determina-
ción del grado de tratamiento. Este registro debe correspon-
der a por lo menos un ciclo hidrológico.
La extracción de muestras y los ensayos a realizarse se
harán según las normas correspondientes (métodos están-
dar para el análisis de aguas de la AWWA de los Estados
Unidos). Será responsabilidad de la empresa prestadora del
servicio el contar con este registro de calidad de agua cruda
y de sus potenciales fuentes de abastecimiento.
4.3.4. Factores de diseño
En la elección del emplazamiento de toma y planta, ade-
más de los ya considerados respecto a la cantidad y calidad
del agua, también se tomarán en cuenta los siguientes fac-
tores:
a. Estudio de suelos.
b. Topografía de las áreas de emplazamiento.
c. Facilidades de acceso.
d. Disponibilidad de energía.
e. Facilidades de tratamiento y disposición final de aguas
de lavado y lodos producidos en la planta.
4.3.5. Factores fisicoquímicos y microbiológicos
Los factores fisicoquímicos y microbiológicos a conside-
rar son:
a. Turbiedad
b. Color
c. Alcalinidad
d. pH
e. Dureza
f. Coliformes totales
g. Coliformes Fecales
h. Sulfatos
i. Nitratos
j. Nitritos
k. Metales pesados
l. Otros que se identificarán en el levantamiento sanitario
(art. 4.2.4.1).
4.3.6. Tipos de planta a considerar
Dependiendo de las características físicas, químicas y
microbiológicas establecidas como meta de calidad del
efluente de la planta, el ingeniero proyectista deberá elegir

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320508
El Peruano
el tratamiento más económico con sus costos capitalizados
de inversión, operación y mantenimiento. Se establecerá el
costo por metro cúbico de agua tratada y se evaluará su
impacto en la tarifa del servicio.
4.3.7. Para la eliminación de partículas por medios físi-
cos, pueden emplearse todas o algunas de las siguientes
unidades de tratamiento:
a. Desarenadores
b. Sedimentadores
c. Prefiltros de grava
d. Filtros lentos.
4.3.8. Para la eliminación de partículas mediante trata-
miento fisicoquímico, pueden emplearse todas o algunas de
las siguientes unidades de tratamiento:
a. Desarenadores
b. Mezcladores
c. Floculadores o acondicionadores del floculo
d. Decantadores y
e. Filtros rápidos.
4.3.9. Con cualquier tipo de tratamiento deberá conside-
rarse la desinfección de las aguas como proceso terminal.
4.3.10. Una vez determinadas las condiciones del agua
cruda y el grado de tratamiento requerido, el diseño debe
efectuarse de acuerdo con las siguientes etapas:
4.3.10.1. Estudio de factibilidad, el mismo que tiene los
siguientes componentes:
a. Caracterización fisicoquímica y bacteriológica del cur-
so de agua.
b. Inventario de usos y vertimientos.
c. Determinación de las variaciones de caudales de la
fuente.
d. Selección de los procesos de tratamiento y sus pará-
metros de diseño.
e. Predimensionamiento de las alternativas de trata-
miento.
f. Disponibilidad del terreno para la planta de tratamiento.
g. Factibilidad técnico-económica de las alternativas y
selección de la alternativa más favorable.
4.3.10.2. Diseño definitivo de la planta, que comprende
a. Dimensionamiento de los procesos de tratamiento de
la planta.
b. Diseños hidráulico-sanitarios.
c. Diseños estructurales, mecánicos, eléctricos y arqui-
tectónicos.
d. Planos y memoria técnica del proyecto.
e. Presupuesto referencial.
f. Especificaciones técnicas para la construcción.
g. Manual de puesta en marcha y procedimientos de ope-
ración y mantenimiento.
4.3.11. Según el tamaño e importancia de la instalación
que se va a diseñar se podrán combinar las dos etapas de
diseño mencionadas.
4.4. NORMAS PARA LOS ESTUDIOS DE FACTIBILI-
DAD
4.4.1. Los estudios de factibilidad técnico económica son
de carácter obligatorio.
4.4.2. El diseño preliminar deberá basarse en registros
de calidad de agua de, por lo menos, un ciclo hidrológico.
En caso de que dichos registros no existan, el diseño se
basará en el estudio de los meses más críticos, es decir, en
los meses más lluviosos, según las características de la
cuenca.
4.4.3. Con la información recolectada se procederá a de-
terminar las bases del diseño de la planta de tratamiento de
agua. Para el efecto, se considerará un horizonte de diseño
entre 10 y 20 años, el mismo que será debidamente justifica-
do con base al cálculo del periodo óptimo de diseño. Las ba-
ses del diseño consisten en determinar para las condiciones
actuales, futuras (final del período de diseño) e intermedias
(cada cinco años) los valores de los siguientes parámetros:
a. Población total y servida por el sistema
b. Caudales promedio y máximo diario.
4.4.4. Una vez determinado el grado de tratamiento, se
procederá a seleccionar los procesos de tratamiento que se
adecuen a la calidad de la fuente en estudio. Se tendrá es-
pecial consideración a la remoción de microorganismos del
agua. Se seleccionarán procesos que puedan ser construi-
dos y mantenidos sin mayor dificultad y se reducirá al míni-
mo la mecanización y automatización de las unidades a fin
de evitar al máximo la importación de partes y equipo.
4.4.5. Una vez seleccionados los procesos de tratamien-
to para el agua cruda, se procederá al predimensionamiento
de alternativas, utilizando los parámetros de diseño especí-
ficos para la calidad de agua a tratar, determinados a nivel
de laboratorio o de planta piloto, dependiendo de la capaci-
dad de la instalación. En esta etapa se determinará el núme-
ro de unidades de los procesos a ser construidas en las dife-
rentes fases de implementación y otras instalaciones de la
planta de tratamiento, como tuberías, canales de interco-
nexión, edificaciones para operación y control, arreglos ex-
teriores, etc. De igual forma, se determinarán rubros de ope-
ración y mantenimiento, como consumo de energía y perso-
nal necesario para las diferentes fases.
4.4.6. En el estudio de factibilidad técnico-económica se
analizarán las diferentes alternativas en relación al tipo de tec-
nología, necesidad de personal especializado para la opera-
ción, confiabilidad en condiciones de mantenimiento correcti-
vo y situaciones de emergencia. Para el análisis económico
se considerarán los costos directos, indirectos, de operación
y de mantenimiento de las alternativas, para analizarlos de
acuerdo a un método de comparación apropiado. Se determi-
nará en forma aproximada, el monto de las tarifas por con-
cepto de tratamiento. Con la información antes indicada, se
procederá a la selección de la alternativa más favorable.
4.5. NORMAS PARA LOS ESTUDIOS DE INGENIERÍA
BÁSICA
4.5.1. El propósito de los estudio de ingeniería básica es
desarrollar información adicional para que los diseños defi-
nitivos puedan concebirse con un mayor grado de seguri-
dad. Entre los trabajos que se pueden realizar a este nivel
se encuentran:
a. Estudios adicionales de caracterización del curso de
agua que sean requeridos.
b. Estudios geológicos, geotécnicos y topográficos.
c. Estudios de tratabilidad de las aguas, mediante simu-
lación de los procesos en el laboratorio o el uso de plantas a
escala de laboratorio o a escala piloto, cuando el caso lo
amerite.
d. Estudios geológicos y geotécnicos requeridos para los
diseños de cimentaciones de las diferentes unidades de la
planta de tratamiento.
e. En sistemas de capacidad superior a 5 m3
/s, los estu-
dios de tratabilidad deben llevarse a cabo en plantas a esca-
la piloto con una capacidad de alrededor de 40-60 m3
/día. El
tipo, tamaño y secuencia de los estudios se determinarán
de acuerdo a condiciones específicas.
f. Estudios de impacto ambiental con las acciones de mi-
tigación de los impactos negativos identificados.
g. Estudios de vulnerabilidad a desastres naturales fre-
cuentes en la zona.
4.5.2. Todo proyecto de plantas de tratamiento de agua
potable, deberá ser elaborado por un Ingeniero Sanitario co-
legiado, quien asume la responsabilidad de la puesta en
marcha del sistema. El ingeniero responsable del diseño no
podrá delegar a terceros dicha responsabilidad.
4.5.3. En el expediente técnico del proyecto, además de
lo indicado en el ítem 5.1.2.2, se debe incluir las especifica-
ciones de calidad de los materiales de construcción y otras
especificaciones de los elementos constructivos, acordes con
las normas técnicas de edificación (estructuras).
La calidad de las tuberías y accesorios utilizados en la
instalación de plantas de tratamiento de agua potable, debe-
rá especificarse en concordancia con las Normas Técnicas
Peruanas, relativas a Tuberías y Accesorios.
5. DISPOSICIONES ESPECÍFICAS PARA DISEÑOS
DEFINITIVOS
5.1. GENERALIDADES
5.1.1. Para el diseño definitivo de una planta de trata-
miento se deberá contar como mínimo con la siguiente infor-
mación básica:

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
- Levantamiento topográfico detallado de la zona en
donde se ubicarán las unidades de tratamiento.
- Estudios de desarrollo urbano y/o agrícola que pue-
dan existir en la zona seleccionada para el tratamiento.
- Datos geológicos y geotécnicos necesarios para el
diseño estructural de las unidades, incluidos los datos del
nivel freático.
- Datos hidrológicos del cuerpo de agua, incluidos los
niveles máximos de inundación.
- Registros de la calidad de agua a tratar.
- Resultados de los ensayos de tratabilidad.
- Datos climáticos de la zona.
- Disponibilidad y confiabilidad del servicio de energía
eléctrica (horas de servicio, costo, etc.).
- Disponibilidad y confiabilidad en el suministro de sus-
tancias químicas.
5.1.2. El diseño definitivo de una planta de tratamiento de
agua para consumo humano consistirá de dos documentos:
- el estudio definitivo
- el expediente técnico.
Estos documentos deberán presentarse teniendo en
consideración que la contratación de la ejecución de las
obras deberá incluir la puesta en marcha de la planta de
tratamiento.
5.1.2.1. Los documentos a presentarse en el estudio de-
finitivo comprenden:
- Memoria técnica del proyecto
- La información básica señalada en el numeral 5.1.1
- Dimensionamiento de los procesos de tratamiento
- Resultados de la evaluación de impacto ambiental y de
vulnerabilidad ante desastres.
- Manual preliminar de operación y mantenimiento. Este
documento deberá contener:
• una descripción de los procesos de tratamiento y de
sus procedimientos de operación inicial;
• una descripción de los procesos de tratamiento y de
sus procedimientos de operación normal;
• relación del personal administrativo y de operación y
mantenimiento que se requiera, con sus calificaciones y en-
trenamientos mínimos;
• la descripción de la operación de rutina de los procesos
de la planta, la misma que incluirá un plan de mediciones,
registros de datos de campo y análisis que se requiera para
el adecuado control de los procesos de tratamiento. En la
misma forma se deben describir las acciones de evaluación
intensiva en los procesos;
• la descripción de la operación de la planta en condicio-
nes de emergencia;
• la descripción de acciones de mantenimiento preventi-
vo de las instalaciones de obra civil y equipos mecánicos,
eléctricos e instrumentales.
El manual de operación y mantenimiento definitivo será
elaborado por el supervisor de la planta con esta informa-
ción básica y los ajustes necesarios detectados en la eva-
luación de la puesta en marcha.
5.1.2.2. El expediente técnico deberá contener:
- Planos a nivel de ejecución de obra, dentro de los cua-
les, sin carácter limitante debe incluirse:
• planimetría general de la obra, ubicación de las unida-
des de tratamiento e instalaciones existentes;
• diseños hidráulicos sanitario: de los procesos e in-
terconexiones entre procesos, los cuales comprenden pla-
nos de planta, cortes perfiles hidráulicos y demás detalles
constructivos;
• planos estructurales, mecánicos, eléctricos y arquitec-
tónicos;
• planos de obras generales como obras de protección,
caminos, arreglos interiores, laboratorios, vivienda del ope-
rador, caseta de guardianía, cercos perimétricos, etc.
• Memoria descriptiva
• Especificaciones técnicas
• Análisis de costos unitarios
• Metrados y presupuestos
• Fórmulas de reajustes de precios
• Documentos relacionados con los procesos de licita-
ción, adjudicación, supervisión, recepción de obra y otros
que el organismo competente considere de importancia.
5.1.3. A partir del numeral 5.2 en adelante se detallan
los criterios que se utilizarán para el dimensionamiento
de las unidades de tratamiento y estructuras complemen-
tarias. Los valores que se incluyen son referenciales y
están basados en el estado del arte de la tecnología de
tratamiento de agua para consumo humano y podrán ser
modificadas por el proyectista previa justificación susten-
tatoria basada en investigaciones y el desarrollo tecnoló-
gico
5.2. PRETRATAMIENTO
5.2.1. Rejas
5.2.1.1. Alcance
Establece las condiciones de diseño que debe cumplir
una cámara de rejas.
5.2.1.2. Criterios de diseño
Esta unidad normalmente es parte de la captación o de
la entrada del desarenador.
a) El diseño se efectúa en función del tamaño de los só-
lidos que se desea retener, determinándose según ello la
siguiente separación de los barrotes:
• Separación de 50 a 100 mm cuando son sólidos muy
grandes. Esta reja normalmente precede a una reja me-
canizada.
• Separación de 10 a 25 mm desbaste medio.
• Separación de 3 a 10 mm: desbaste fino.
b) La limpieza de las rejas puede ser manual o mecáni-
ca, dependiendo del tamaño e importancia de la planta, o de
la llegada intempestiva de material capaz de producir un atas-
camiento total en pocos minutos.
c) La velocidad media de paso entre los barrotes se adop-
ta entre 0,60 a 1 m/s, pudiendo llegar a 1,40 m/s, con caudal
máximo.
d) Las rejas de limpieza manual se colocan inclinadas
a un ángulo de 45º a 60º. Se debe considerar una super-
ficie horizontal con perforaciones en el extremo superior
de la reja con la finalidad de escurrir el material extraído.
e) Debe preverse los medios para retirar los sólidos ex-
traídos y su adecuada disposición.
5.2.2. Desarenadores
5.2.2.1. Alcance
Establece las condiciones generales que deben cumplir
los desarenadores.
5.2.2.2. Requisitos
1. Remoción de partículas
a) Aguas sin sedimentación posterior deberá elimi-
narse 75% de las partículas de 0,1 mm de diámetro y
mayores.
b) Aguas sometidas a sedimentación posterior deberá
eliminarse 75% de la arena de diámetro mayor a 0,2 mm.
Deberá proyectarse desarenadores cuando el agua a tra-
tar acarree arenas. Estas unidades deberán diseñarse para
permitir la remoción total de estas partículas
2. Criterios de diseño
a) El período de retención deber estar entre 5 y 10
minutos.
b) La razón entre la velocidad horizontal del agua y la
velocidad de sedimentación de las partículas deber ser infe-
rior a 20.
c) La profundidad de los estanques deberá ser de 1,0 a
3,0 m.
d) En el diseño se deberá considerar el volumen de ma-
terial sedimentable que se deposita en el fondo. Los lodos
podrán removerse según procedimientos manuales o me-
cánicos.
e) Las tuberías de descarga de las partículas removidas
deberán tener una pendiente mínima de 2%.
f) La velocidad horizontal máxima en sistemas sin sedi-
mentación posterior será de 0,17 m/s. y para sistemas con
sedimentación posterior será de 0,25 m/s.
g) Deberá existir, como mínimo, dos unidades.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320510
El Peruano
5.2.3. Presedimentadores
5.2.3.1. Alcance
Establece las condiciones de diseño que debe reunir un
presedimentador.
5.2.3.2. Criterios de diseño
a) Este tipo de unidades deben ser consideradas en el
diseño de una planta cuando es posible obtener remociones
de turbiedad de por lo menos 50%, o cuando la turbiedad de
la fuente supera las 1,500 UNT.
b) El tiempo de retención debe definirse en función de
una prueba de sedimentación. Normalmente el tiempo en el
cual se obtiene la máxima eficiencia varía de 1 a 2 horas.
c) En el dimensionamiento de la unidad se emplearán
los criterios indicados para unidades de sedimentación sin
coagulación previa (art. 5.4).
5.3. AERADORES
5.3.1. Sirven para remover o introducir gases en el agua.
Pueden ser utilizados en la oxidación de compuestos solu-
bles y remoción de gases indeseables.
5.3.2. Los dispositivos de aeración admitidos son:
a) Plano inclinado formado por una superficie plana con
inclinación de 1:2 a 1:3, dotado de protuberancias destina-
das a aumentar el contacto del agua con la atmósfera.
b) Bandejas perforadas sobrepuestas, con o sin lecho
percolador, formando un conjunto de, por lo menos, cua-
tro unidades.
c) Cascadas constituidas de por lo menos, cuatro plata-
formas superpuestas con dimensiones crecientes de arriba
hacia abajo.
d) Cascadas en escalera, por donde el agua debe des-
cender sin adherirse a las superficies verticales.
e) Aire comprimido difundido en el agua contenida en los
tanques.
f) Tanques con aeración mecánica.
g) Torre de aeración forzada con anillos «Rashing» o si-
milares.
h) Otros de comprobada eficiencia.
5.3.3. La conveniencia de usar un determinado tipo de ae-
rador y la tasa de diseño respectiva, preferentemente, debe-
rán ser determinados mediante ensayos de laboratorio.
5.3.3.1. Si no hay posibilidad de determinar tasas de apli-
cación mediante ensayos, los aeradores pueden ser dimen-
sionados utilizando los siguientes parámetros:
a) Aeradores conforme el numeral 5.3.2 a., b., c. y d.
Admiten, como máximo, 100 metros cúbicos de agua por
metro cuadrado de área en proyección horizontal/día.
b) Aerador por difusión de aire.
Los tanques deben tener un período de retención de, por
lo menos, cinco minutos, profundidad entre 2,5 y 4,0 m, y
relación largo/ancho mayor de 2.
El aerador debe garantizar la introducción de 1,5 litros
de aire por litro de agua a ser aerada, próxima al fondo del
tanque y a lo largo de una de sus paredes laterales.
c) Aerador mecánico
El tanque debe presentar un período de retención de,
por lo menos, cinco minutos, profundidad máxima de 3,0 m,
y relación largo/ancho inferior a 2.
El aerador mecánico debe garantizar la introducción de,
por lo menos, 1,5 litros de aire por litro de agua a ser aerada.
5.3.3.2. En el caso de dimensionamiento conforme al nu-
meral 5.3.3.1, la instalación debe ser por etapas; la primera
servirá para definir las tasas reales de aplicación.
5.3.4. Las tomas de aire para aeración en tanques con
aire difundido no pueden ser hechas en lugares que presen-
ten impurezas atmosféricas perjudiciales al proceso de tra-
tamiento. Deben estar protegidas con filtros o tela metálica
de acero inoxidable o de latón y el sistema mecánico para la
producción de aire no puede ser del tipo que disipe el aceite
en el aire a ser comprimido.
5.4. SEDIMENTADORES SIN COAGULACIÓN PREVIA
5.4.1. Alcance
los sedimentadores que no tienen coagulación previa.
5.4.2. Criterios de Diseño
a) Las partículas en suspensión de tamaño superior a
1µm deben ser eliminadas en un porcentaje de 60 %. Este
rendimiento debe ser comprobado mediante ensayos de si-
mulación del proceso.
b) La turbiedad máxima del efluente debe ser de 50 U.N.T.
y preferiblemente de 20 U.N.T.
c) La velocidad de sedimentación deberá definirse en el
ensayo de simulación del proceso.
d) El período de retención debe calcularse en el ensayo
de simulación del proceso y deberá considerarse un valor
mínimo de 2 horas.
e) La velocidad horizontal debe ser menor o igual a
0,55 cm/s. Este valor no debe superar la velocidad míni-
ma de arrastre
f) La razón entre la velocidad horizontal del agua y la
velocidad de sedimentación de las partículas deberá estar
en el rango de 5 a 20.
g) La profundidad de los tanques, al igual que para los
desarenadores, debe variar de 1,5 a 3,0 m.
h) La estructura de entrada debe comprender un verte-
dero a todo lo ancho de la unidad y una pantalla o cortina
perforada (ver condiciones en el ítem 5.10.2.1, acápite i).
i) La estructura de salida deberá reunir las condiciones
indicadas en el ítem 5.10.2.1, acápite j
j) La longitud del tanque deberá ser de 2 a 5 veces su
ancho en el caso de sedimentadores de flujo horizontal.
k) Se deberá considerar en el diseño, el volumen de lo-
dos producido, pudiéndose remover éstos por medios ma-
nuales, mecánicos o hidráulicos.
La tasa de producción de lodos debe ser determinada en
ensayos de laboratorio, o mediante estimaciones con el uso
de criterios existentes que el proyectista deberá justificar
ante la autoridad competente.
l) El fondo del tanque debe tener una pendiente no me-
nor de 3%.
5.5. PREFILTROS DE GRAVA
5.5.1. Alcance
los prefiltros de grava como unidades de pretratamiento a
los filtros lentos. Su uso se aplica cuando la calidad del agua
supera las 50 UNT. Esta unidad puede reducir la turbiedad
del efluente de los sedimentadores o sustituir a éstos.
5.5.2. Requisitos generales
5.5.2.1. Prefiltros verticales múltiples de flujo descen-
dente
a) Deberán diseñarse como mínimo dos unidades en
paralelo
b) La turbiedad del agua cruda o sedimentada del afluente
deberá ser inferior a 400 UNT.
c) Deberá considerar como mínimo tres compartimien-
tos con una altura de grava de 0,50 m cada uno.
d) El diámetro de la grava decreciente será de 4 cm y 1
cm, entre el primer y el último compartimiento. La grava
debe ser preferentemente canto rodado.
e) Las tasas de filtración deben variar entre 2 a 24 m3/
(m2.día), en razón directa al diámetro de la grava y a la tur-
biedad del afluente.
f) La turbiedad del efluente de cada compartimiento se
puede determinar por la ecuación:
TF = To
.e-(1,15/VF)
Donde:
TF = Turbiedad efluente (UNT)
To = Turbiedad afluente (UNT)
VF = Tasa de filtración (m/h)
g) Debe diseñarse un sistema hidráulico de lavado de
cada compartimento con tasas de 1 a 1,5 m/min.
5.5.2.2. Prefiltro vertical de flujo ascendente
a) La turbiedad del agua cruda o sedimentada del
afluente deberá ser inferior a 100 UNT.
b) La tasa de filtración máxima es 24 m3/(m2 .día).
Las tasas mayores deberán ser fundamentadas con estu-
dios en unidades piloto. En estas condiciones se puede
lograr hasta 80% de remoción total de partículas.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
c) El lecho filtrante debe estar compuesto de 3 ca-
pas, dos de grava y una de arena de 0,30 m de espesor
cada una.
d) El tamaño del material filtrante más grueso, en
contacto con la capa soporte, debe variar entre 0,64 a
1,27 cm. El tamaño de material de la segunda capa será
de 0,24 a 0,48 cm y finalmente la capa de arena gruesa
en la superficie tendrá un diámetro variable entre 0,14
a 0,20 cm.
e) Para obtener una distribución uniforme del flujo, el
drenaje debe estar conformado por troncos de cono in-
vertidos con difusores llenos de grava de tamaño variable
entre 1,9 y 3,8 cm.
f) El sistema de recolección debe estar conformado
por tubos de 100 mm de diámetro (4"), con orificios de
12,5 mm (½"), ubicados a 0,40 m por encima del lecho
filtrante.
g) Cualquier otra combinación de diámetros de ma-
terial, tasas de velocidad y límites de turbiedad afluen-
te, deberá ser fundamentada con ensayos en unidades
piloto.
h) Debe diseñarse un sistema hidráulico de lavado
de cada compartimiento, con tasas de lavado de 1 a
1,5 m/min.
5.5.2.3. Prefiltro de flujo horizontal
a) La turbiedad del agua cruda o sedimentada del
afluente deberá ser inferior a 300 UNT o, como máximo,
de 400 UNT.
b) Deberá considerarse como mínimo 3 comparti-
mientos.
c) El diámetro del material debe ser de 1 a 4 cm, y
variará de mayor a menor tamaño en el sentido del flujo.
d) Las tasas de velocidad máximas deben variar entre
12 y 36 m3/(m2.día). Las tasas mayores acortan las ca-
rreras y reducen proporcionalmente la remoción de mi-
croorganismos. Con las características indicadas y con
una tasa de 14 m3/(m2.día) se obtienen eficiencias de
remoción de coliformes fecales de hasta 99%.
e) La longitud del prefiltro puede variar entre 5 y 10 m.
Cada tramo, con diferente granulometría de grava, debe
estar confinado entre tabiques para facilitar el manteni-
miento de la unidad. La longitud de cada compartimento
se puede determinar por la siguiente ecuación
L= Ln (Tf
/ L0
)
λ
Donde:
L = Longitud del compartimento, m
Tf = Turbiedad del efluente, UNT
T0
= Turbiedad del afluente, UNT
λ = Módulo de impedimento, m-1
f) Las condiciones diferentes a las indicadas deben ser
fundamentadas con ensayos en unidades piloto.
g) Debe diseñarse un sistema hidráulico de lavado
de cada compartimiento, con tasas de lavado de 1 a 1,5
m/min.
5.6. FILTROS LENTOS DE ARENA
5.6.1. Alcance
los filtros lentos convencionales de arena.
5.6.2.1. La turbiedad del agua cruda, sedimentada o
prefiltrada del afluente deberá ser inferior a 50 UNT, se
podrán aceptar picos de turbiedad no mayores de 100 UNT
por pocas horas (no más de 4 horas).
5.6.2.2. Cuando la calidad de la fuente exceda los lí-
mites de turbiedad indicados en el ítem 5.6.2.1 y siempre
que ésta se encuentre en suspensión, se deberá efectuar
un tratamiento preliminar mediante sedimentación simple
y/o prefiltración en grava, de acuerdo a los resultados del
estudio de tratabilidad.
5.6.2.3. El valor máximo del color deber ser de 30
unidades de la escala de platino-cobalto.
5.6.2.4. El filtro lento debe proyectarse para operar las
24 horas en forma continua, para que pueda mantener se
eficiencia de remoción de microorganismos. La operación
intermitente debilita al zooplancton responsable del me-
canismo biológico debido a la falta de nutrientes para su
alimentación.
5.6.2.5. La tasa de filtración deber estar comprendida
entre 2 y 8 m3/(m2
.día).
a) Cuando el único proceso considerado sea el filtro
lento, se adoptarán velocidades de 2 a 3 m3/(m2
.día).
b) Cuando las aguas procedan de lagunas, embalses
o se esté considerando tratamiento preliminar (ítem
5.6.2.2), se podrán emplear tasas de hasta 5 a 8 m3/
(m2
.día). El límite máximo sólo se deberá admitir cuando
se puedan garantizar excelentes condiciones de opera-
ción y mantenimiento.
5.6.2.6. Se debe tener un mínimo de dos unidades, las
que deberán estar interconectadas a través de la estructura
de salida para que se pueda llenar en forma ascendente,
después de cada operación de limpieza (raspado), por el
filtro colindante en operación.
5.6.2.7. La estructura de entrada a la unidad debe con-
siderar:
a) Instalaciones para medir y regular el caudal en
forma sencilla, mediante vertedero triangular o rectan-
gular, antecedido de una válvula, o compuerta, para
regular el flujo de ingreso y un aliviadero para eliminar
excesos.
b) Un canal que distribuya equitativamente el caudal a
todas las unidades.
c) Compuertas o válvulas para aislar las unidades.
5.6.2.8. Lecho filtrante
a) La grava se colocará en tres capas, la primera de
15 cm, con tamaños de 19 a 50 mm, seguida de dos ca-
pas de 5 cm de espesor cada una, con tamaños de 9,5
mm a 19 mm y de 3 mm a 9,5 mm, respectivamente. No
debe colocarse grava en zonas cercanas a las paredes o
a las columnas.
b) El espesor de la arena deberá ser de 80 a 100 cm.
El valor mínimo considerado, después de raspados suce-
sivos durante la operación de limpieza, será de 50 cm.
c) El tamaño efectivo de la arena debe estar entre
0,2 a 0,3 mm, y el coeficiente de uniformidad no mayor
de 3.
5.6.2.9. Caja de filtro
a) Los filtros podrán ser circulares o rectangulares y
el área máxima deberá ser de 50 m2
cuando la limpieza
se efectúe en forma manual. Las paredes verticales o
inclinadas y el acabado en el tramo en el que se locali-
za el lecho filtrante, debe ser rugoso para evitar corto-
circuitos.
b) El sistema de drenaje, podrá ser:
b.1) Drenes formados por un colector principal y un nú-
mero adecuado de ramales laterales. La pérdida de carga
máxima en este sistema no deberá ser mayor que el 10% de
la pérdida de carga en la arena, cuando ésta se encuentra
con su altura mínima (50 cm) y limpia. Este sistema es apro-
piado para unidades de sección circular.
b.2) Canales formados por ladrillos colocados de canto y
asentados con mortero, cubiertos encima con otros ladrillos
colocados de plano (apoyados en su mayor superficie) y se-
parados con ranuras de 2 cm, que drenan hacia un colector
central. Con este tipo de drenaje se consigue una recolec-
ción uniforme del flujo en toda la sección y la pérdida de
carga es prácticamente nula. Es apropiado para unidades
de sección rectangular y cuadrada.
5.6.2.10. La altura máxima de agua en la caja de filtro
deberá ser de 0,80 a 1,0 m.
5.6.2.11. La estructura de salida deberá estar conforma-
da por:
a) Un vertedero de salida de agua filtrada, ubicado a 0,10
m por encima del nivel del lecho filtrante para evitar que la
película biológica quede sin la protección de una capa de
agua. Este vertedero descargará hacia una cámara de re-
cepción de agua filtrada.
b) Un aliviadero para controlar el nivel máximo en la caja
del filtro. Este vertedero, además, indicará el término de la
carrera de filtración y el momento de iniciar la operación de
raspado. Los filtros lentos pueden operar con nivel variable

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320512
El Peruano
sin menoscabo de su eficiencia. Este vertedero rebasará
hacia una cámara de desagüe.
c) Una regla graduada dentro de la caja del filtro, hacien-
do coincidir el cero de la regla con el nivel del vertedero de
salida para controlar la pérdida de carga. A medida que el
nivel se incrementa se podrá leer conjuntamente la pérdida
de carga inicial y la pérdida de carga por colmatación.
5.7. COAGULANTES Y SUSTANCIAS QUÍMICAS
5.7.1. Alcance
Establece la determinación de la calidad y cantidad de
coagulante requerida por el agua cruda, dosificación y alma-
cenamiento.
5.7.2. Coagulantes empleados
5.7.2.1. Clase
El proyectista deberá sustentar ante la autoridad compe-
tente el coagulante a utilizar.
a) Se determinará, para cada tipo de agua a tratar, me-
diante ensayos de laboratorio de pruebas de jarras.
b) Se recomienda, en general, el uso de sales metálicas,
especialmente compuestos de Al 3+
o Fe 3+
.
5.7.2.2. Cantidad
La cantidad de coagulante a dosificar será determinada
mediante ensayos de laboratorio con el agua a tratar. Se
recomienda, como el método más eficaz, el sistema de si-
mulación del proceso de coagulación, denominado prueba
de jarras.
Deberán determinarse las dosis máximas y mínimas a
dosificar para dimensionar las instalaciones de dosificación,
considerando los parámetros que optimicen el proceso (pH,
alcalinidad, concentración, etc.).
Preferentemente, deberá elaborarse una correlación de
dosis óptima versus turbiedad de agua cruda, la cual deberá
incluirse en el manual de operación inicial.
5.7.2.3. Polielectrolitos
Se acepta el uso de polielectrolitos, siempre que el polí-
mero elegido esté aceptado para su uso en agua potable, de
acuerdo a las normas de la entidad competente y ante la
ausencia de éstas, las normas internacionales.
5.7.3. Dosificación de coagulantes y otras sustancias
químicas.
5.7.3.1. El coagulante siempre deberá ser agregado en
solución.
5.7.3.2. El coagulante, antes de ser aplicado, deberá tener
la concentración óptima necesaria para mejorar la eficiencia
del proceso. Esta concentración se deberá seleccionar me-
diante ensayos de laboratorio. Cuando estos ensayos no
hayan sido efectuados, la concentración empleada deberá
ser de 1 a 2%.
5.7.3.3. En instalaciones grandes podrá aceptarse que
las instalaciones de dosificación produzcan una solución de
mayor concentración, pero en este caso deberá preverse
una inyección de agua en la tubería de conducción de la
solución para diluirla a la concentración óptima, antes del
punto de aplicación.
5.7.3.4. Deben considerarse dos tanques de preparación
de solución para un período mínimo de operación de 8 ho-
ras, por cada sustancia que se requiera aplicar. Se debe con-
siderar un agitador en cada tanque; en los tanques de pre-
paración de la suspensión de cal, los agitadores deben po-
der operar en forma continua.
5.7.3.5. En cada tanque deberán considerarse instala-
ciones de ingreso de agua filtrada, salida de la solución, a
una altura de por lo menos 10 cm del fondo, rebose y
desagüe. El fondo del tanque deberá tener una pendiente
pronunciada hacia la salida de la tubería de desagüe.
5.7.3.6. Las tuberías de conducción de las soluciones
pueden ser de acero inoxidable, mangueras de goma, plás-
tico o PVC.
5.7.4. Dosificadores
5.7.4.1. Los equipos deberán seleccionarse con la sufi-
ciente flexibilidad para que estén en posibilidad de operar en
condiciones extremas de dosificación que requiera la fuen-
te. Estas condiciones extremas se definirán mediante la co-
rrelación mencionada en el ítem 5.7.2.2. El rango de opera-
ción deberá definirse dentro de los siguientes límites:
a) Rango máximo
Se determinará con la dosis máxima y el caudal máximo
a tratar.
- Dosis máxima: correspondiente a la mayor turbiedad o
color representativo de la época de lluvia.
- Caudal máximo: correspondiente al final del período de
diseño.
b) Rango mínimo
Se determinará en función de la dosis mínima y al caudal
de inicio de la primera etapa de diseño.
- Dosis mínima: correspondiente a la turbiedad o color
mínimo que se presente en la fuente.
- Caudal mínimo: caudal correspondiente al inicio del pe-
ríodo de diseño.
5.7.4.2. Tipo
a) Se utilizarán, preferentemente, sistemas de dosifica-
ción en solución por gravedad. Se utilizarán equipos de do-
sificación en seco, en sistemas grandes (> 1,0 m3
/s) y sólo
en poblaciones en donde se pueda garantizar suministro eléc-
trico confiable y suficientes recursos disponibles para su
adecuada operación y mantenimiento.
b) En los dosificadores en seco (gravimétricos o volumé-
tricos) el tanque de solución debe tener un periodo de reten-
ción mínimo de 5 a 10 min, cuando está operando con el
rango máximo, para permitir una adecuada polimerización
del coagulante, antes de su aplicación.
c) Los dosificadores en solución, preferentemente debe-
rán ser de los que operan bajo el principio de orificio de car-
ga constante. Este tipo de dosificador puede ser diseñado y
fabricado localmente. Se deberá efectuar un cuidadoso con-
trol de la exactitud del sistema de graduación de la dosifica-
ción y de la calidad de los materiales que garanticen la dura-
ción del sistema en adecuadas condiciones de operación y
mantenimiento.
d) Todos los tanques de solución y los dosificadores de-
ben estar interconectados de manera que se pueda alternar
el uso de tanques y dosificadores.
5.7.4.3. En todos los casos se considerará un mínimo de
dos equipos. Si se emplean torres de disolución, no será
necesario tener unidades de reserva.
5.7.5. Almacenamiento
5.7.5.1. El almacén de lo productos químicos debe tener
capacidad para una reserva comprendida entre un mes y
seis meses. Dependiendo de la ubicación y características
de la planta, deberá contar además con facilidades para la
carga y descarga de los productos.
5.7.5.2. En relación al almacén, deberán tenerse en cuen-
ta las siguientes consideraciones:
a) El área neta deberá ser calculada considerando el
consumo promedio de la sustancia a almacenar.
b) El área del almacén deberá incluir un área de co-
rredores perimetrales y centrales, para tener acceso a
las diversas rumas de material y poder programar su
empleo, de acuerdo al orden de llegada, esto es, prime-
ro el más antiguo.
c) El nivel del piso del almacén debe estar por lo menos
a 1 m por encima del nivel de la pista de acceso, para facili-
tar la descarga del material y protegerlo de las inundacio-
nes. La puerta de entrada al almacén debe tener no menos
de 1.6 m de ancho.
d) Las pilas de material deben colocarse sobre tarimas
de madera.
e) Las ventanas sólo se ubicarán en la parte superior de
los muros (ventanas altas)
f) Los almacenes de sustancias químicas deben proyec-
tarse siempre en la primera planta, para no recargar las es-
tructuras del edificio de operaciones de la casa de químicos.
En el caso de utilización de dosificadores en seco, en que el
ingreso a las tolvas puede estar ubicado en el segundo o
tercer piso del edificio, considerar un montacargas y un área
de almacenamiento para 24 horas, al lado de las bocas de
cargas de las tolvas.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
g) Cada sustancia química deberá tener un almacén es-
pecial o bien se deberá delimitar cada área con tabiques en
un almacén común.
5.8. MEZCLA RÁPIDA
5.8.1. Alcance
Establece el tiempo, gradiente de velocidad de mezcla y
forma de obtener una distribución uniforme y rápida del coa-
gulante en toda la masa de agua.
5.8.2.1. Si las características topográficas e hidráulicas
de la planta lo permiten, sólo deberán usarse dispositivos de
mezcla hidráulicos. Cualquiera que sea el dispositivo elegi-
do, se debe garantizar una mezcla completa y casi instantá-
nea.
5.8.2.2. En mezcladores de flujo a pistón, el cálculo hi-
dráulico debe ser, en cada caso, el siguiente:
a) Seleccionar las características geométricas del tipo
de unidad elegida: canaleta Parshall, plano inclinado (ram-
pa), vertedero rectangular sin contracciones o triangular,
dependiendo del caudal de diseño. La canaleta Parshall
sólo se recomienda para caudales mayores de 200 l/s. Los
vertederos rectangulares son recomendables para cauda-
les menores a 100 l/s, y los triangulares para caudales
menores a 50 l/s.
b) Comprobar si se cumplen las condiciones hidráulicas
para que la mezcla sea adecuada:
- Número de Froude de 4.5 a 9 (salto estable). En caso
de canaleta Parshall, el número de Froude es de 2 a 3 (salto
no estable).
- Gradiente de velocidad de 700 a 1,300 s-1.
- Tiempo de retención instantáneo de menos de 0,1 a 7 s
como máximo.
- Modificar la geometría de la unidad hasta que se consi-
gan condiciones de mezcla apropiadas. Los mezcladores
del tipo de resalto hidráulico son ideales para aguas que ma-
yormente coagulan por el mecanismo de adsorción.
5.8.2.3. En el caso de unidades del tipo de resalto hi-
dráulico la aplicación del coagulante deberá distribuirse uni-
formemente a todo lo ancho del canal.
5.8.2.4. Para el uso de difusores en canales de relati-
va profundidad, éstos deben diseñarse de tal manera que
el coagulante se distribuya en toda la sección de flujo. La
reducción del área de paso provocada por el difusor, au-
mentará la velocidad y garantizará las condiciones de
mezcla.
5.8.2.5. En los mezcladores mecánicos o retromezcla-
dores, el coagulante debe inyectarse en dirección al agita-
dor. Este tipo de unidades sólo debe usarse en plantas don-
de el agua coagula mayormente mediante el mecanismo
de barrido, ya que en este caso lo más importante son las
condiciones químicas de la coagulación (dosis óptima) y
no las condiciones de mezcla. Estas unidades no son ade-
cuadas para aguas que coagulan mediante el mecanismo
de absorción.
5.8.2.6. En el diseño de los retromezcladores debe te-
nerse en cuenta relaciones específicas entre las dimensio-
nes del tanque y el agitador para reducir la formación de
espacios muertos y cortocircuitos hidráulicos. Asimismo, es
necesario considerar «baffles» o pantallas para evitar la for-
mación de vórtice.
5.8.2.7. Los retromezcladores deberán tener un período
de retención entre 30 y 45 segundos.
5.8.2.8. Las unidades de mezcla deberán ubicarse lo más
cerca posible de la entrada de la unidad de floculación; de-
ben evitarse los canales de interconexión largos.
5.8.2.9. La estructura de interconexión entre la mezcla
rápida y el floculador (canal, orificio, vertedero, etc.) no debe
producir un gradiente de velocidad mayor de 100 s-1 ni me-
nor que el del primer tramo del floculador.
5.8.2.10. Deben empalmarse correctamente las líneas
de flujo entre la unidad de mezcla y el floculador (aplicar la
ecuación de Bernoulli) para evitar represar el resalto en el
mezclador o producir una caída brusca del nivel de agua en
el floculador.
5.8.2.11. En los casos en los que se requiera aplicar un
polímero como ayudante de coagulación, la aplicación debe
ser inmediatamente posterior a la aplicación del coagulante
de sal metálica y en un punto en el que tenga una intensidad
de agitación de 400 a 600 s-1 para que se disperse sin que
se rompan las cadenas poliméricas.
5.8.2.12. El uso de cualquier otro dispositivo de mezcla,
deberá ser justificado, tomando en cuenta el mecanismo me-
diante el cual coagule el agua (adsorción o barrido) y las
condiciones de mezcla rápida.
5.8.2.13. En el caso de que la fuente tenga estacional-
mente ambos comportamientos (adsorción y barrido) se di-
señará la unidad para las condiciones más críticas, es decir,
para las épocas de coagulación por adsorción.
5.9. FLOCULACIÓN
5.9.1. Alcance
los floculadores.
5.9.2.1. En sistemas de más de 50 l/s de capacidad, los
parámetros óptimos de diseño de la unidad, gradiente de
velocidad (G) y tiempo de retención (T) deberán seleccio-
narse mediante simulaciones del proceso en el equipo de
prueba de jarras.
5.9.2.2. Para cada tipo de agua deberá obtenerse la ecua-
ción que relaciona los parámetros del proceso, que es de la
forma Gn.T=K, donde (n) y (K) son específicos para cada
fuente y sus variaciones.
5.9.2.3. En sistemas de menos de 50 l/s de capacidad,
se puede considerar un rango de gradientes de velocidad
de 70 a 20 s-1
y un tiempo de retención promedio de 20 mi-
nutos.
5.9.2.4. Los gradientes de velocidad deberán disponer-
se en sentido decreciente, para acompañar el crecimiento y
formación del floculo.
5.9.2.5. En todos los casos deberá diseñarse un sistema
de desagüe que permita vaciar completamente la unidad.
5.9.3. Criterios para los floculadores hidráulicos de
pantallas
a) Pueden ser de flujo horizontal o vertical. Las unida-
des de flujo horizontal son apropiadas para sistemas de
menos de 50 l/s de capacidad; en sistemas por encima de
este límite se deberá usar exclusivamente unidades de
flujo vertical.
b) Las pantallas deberán ser removibles y se podrá con-
siderar materiales como: tabiques de concreto prefabrica-
dos, madera machihembrada, fibra de vidrio, planchas de
asbesto-cemento corrugadas o planas, etc.
En lugares de alto riesgo sísmico y en donde no exista
garantía de adecuado nivel de operación y mantenimien-
to, deberá evitarse el uso de las planchas de asbesto ce-
mento.
5.9.3.1. Unidades de flujo horizontal
a) El ancho de las vueltas debe ser 1,5 veces el espacio
entre pantallas.
b) El coeficiente de pérdida de carga en las vueltas (K)
debe ser igual a 2.
c) El ancho de la unidad debe seleccionarse en función
de que las pantallas en el último tramo se entrecrucen, por lo
menos, en un 1/3 de su longitud.
d) Se debe diseñar con tirantes de agua de 1 a 3 m,
dependiendo del material de la pantalla.
5.9.3.2. Unidades de flujo vertical
a) La velocidad en los orificios de paso debe ser 2/3 de la
velocidad en los canales verticales.
b) El gradiente de velocidad en los canales verticales debe
ser de alrededor de 20 s-1
c) La profundidad debe seleccionarse de tal forma que
los tabiques del último tramo se entrecrucen, por lo menos,
en 1/3 de su altura.
d) La profundidad de la unidad es de 3 a 5 m. Se reco-
mienda adoptar la misma altura del decantador para obte-
ner una sola cimentación corrida y reducir el costo de las
estructuras.
e) En la base de cada tabique que debe llegar hasta el
fondo, se deberá dejar una abertura a todo lo ancho, equiva-
lente al 5% del área horizontal de cada compartimiento. Esto
evita la acumulación de lodos en el fondo y facilita el vaciado
del tanque.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320514
El Peruano
Se recomienda que los orificios de paso ocupen todo el
ancho del compartimiento para evitar la formación de espa-
cios muertos y cortocircuitos hidráulicos.
f) En todos los casos, el flujo debe ingresar y salir de
la unidad mediante vertederos, para mantener constante
el nivel de operación.
5.9.4. Criterios para los floculadores mecánicos
5.9.4.1. Esta alternativa solo se considerara en casos en
que se garantice un buen nivel de operación y mantenimien-
to y suministro continuo de energía eléctrica, asimismo se
debe tomar en cuenta lo indicado en 4.4.4 y 4.4.6 de la pre-
sente norma.
5.9.4.2. El tiempo de retención (T) deber ser aquel que
resulte de la prueba de jarras incrementado en 25 a 50%,
dependiendo del número de cámaras seleccionadas. Cuan-
to menos sea el número de compartimientos, mayor será
este porcentaje.
5.9.4.3. Deberá haber un mínimo de cuatro cámaras en
serie separadas por tabiques y con el ingreso de agua a
todo lo ancho de la unidad.
5.9.4.4. Las aberturas de paso de una cámara a otra de-
ben disponerse alternadamente, una arriba y otra abajo y a
todo lo ancho de la cámara para evitar la formación de espa-
cios muertos y cortocircuitos hidráulicos. El gradiente de ve-
locidad en la abertura de paso deberá ser similar al del com-
partimiento al que está ingresando el flujo.
5.9.4.5. Los agitadores, en los floculadores mecánicos
deberán tener sistemas de variación de velocidades.
5.9.4.6. En cámaras con agitadores de paletas de eje
horizontal, la distancia entre los extremos de las paletas al
fondo y paredes de las cámaras debe estar entre 15 y 30
cm, y la separación de paletas entre dos agitadores conse-
cutivos debe ser de 50 cm como máximo.
5.9.4.7. En cámaras con agitadores de paletas de eje
vertical, la distancia entre los extremos de las paletas y el
muro debe ser no menor de 0,15 m y preferiblemente mayor
de 0,30 m.
5.9.4.8. El área de las paletas debe estar entre 10 y 20%
del área del plano de rotación de las paletas y la velocidad
lineal del extremo de paletas o velocidad tangencial debe
ser de 1,20 m/s en la primera cámara y menor de 0,6 m/s en
la última cámara.
5.10. SEDIMENTACIÓN CON COAGULACIÓN PREVIA
5.10.1. Alcance
los sedimentadores con coagulación previa o decantadores,
usados para la separación de partículas floculentas. Estas
unidades deben ubicarse contiguas a los floculadores.
5.10.2. Requisitos
5.10.2.1. Sedimentadores de flujo horizontal
a) Tasa superficial: la determinación de la tasa superficial
deberá realizarse experimentalmente, simulando el proceso
en el laboratorio.
b) Las tasas superficiales varían entre 15 y 60 m3/
(m2.día), dependiendo del tamaño de las instalaciones, tipo
de operación y tecnología adoptada.
c) Se debe tener presente que las condiciones de diseño
de los sedimentadores dependerán también del tipo de fil-
tros proyectados, por ello, la sedimentación y filtración de-
ben proyectarse como procesos complementarios.
d) La velocidad media del flujo para el caudal máximo de
diseño deberá ser inferior de 0,55 cm/s.
e) Periodo de retención y profundidad: deberá estar com-
prendido entre 1 ½ y 5 horas y las profundidades entre 3 y 5
m. En los sedimentadores con dispositivos para la remoción
continua de lodo se considerará útil toda la profundidad. En
los sedimentadores sujetos a limpieza periódica, se consi-
derará una parte de la profundidad total como espacio desti-
nado a la acumulación normal de lodos. Se recomienda que
el volumen para el almacenamiento de lodos sea 10 a 20%
del volumen del sedimentador.
f) Los sedimentadores serán de forma rectangular:
- La relación largo-ancho deberá estar entre 2 a 1 y 5 a 1.
- La relación largo-profundidad deberá estar entre 5 a 1 y
20 a 1.
g) Se deberá adoptar un mínimo de dos unidades,
de tal manera que cuando se suspenda de operación
una, se pueda seguir operando con la otra. En el dise-
ño se debe tener en cuenta que cuando una unidad sale
de operación, los remanentes deben operar con la tasa
de diseño seleccionada.
h) Los conductos o canales de agua floculada deben
asegurar una distribución uniforme del flujo a los diversos
sedimentadores sin cortocircuitos hidráulicos. En una es-
tructura de distribución se aceptará como máximo una
desviación de 5% en el reparto de caudales.
i) Estructura de entrada
- La estructura de entrada a los sedimentadores debe
estar conformada por un vertedero sin contracciones a
todo lo ancho de la unidad, seguido de un tabique difusor
o cortina perforada para proporcionar una distribución
uniforme del flujo en toda la sección.
- La cortina difusora debe estar ubicada a una distan-
cia no menor de 0,80 m del vertedero de entrada.
- La cortina difusora deberá tener el mayor número po-
sible de orificios uniformemente espaciados en todo el
ancho y la altura útil del decantador; la distancia entre ori-
ficios debe ser igual o inferior de 0,50 m y de preferencia
deben tener forma circular y aboquillados.
- El gradiente de velocidad en los orificios no debe ser
mayor de 20s-1
.
- Cuando la unidad no tiene remoción mecánica de
lodos, los orificios más bajos deberán quedar a 1/4 ó 1/5
de la altura sobre el fondo; los orificios más altos deberán
quedar a 1/5 ó 1/6 de la altura de la unidad con respecto a
la superficie del agua para evitar se produzca un cortocir-
cuito hidráulico con el vertedero de salida.
j) Sistemas de recolección del agua sedimentada
Pueden estar conformados por vertederos, canaletas
y tubos con orificios.
- La estructura de salida o sistema de recolección no
debe sobrepasar el tercio final de la unidad.
- Los bordes de los vertederos podrán ser lisos o den-
tados y ajustables o removibles.
- Las canaletas tienen por objeto incrementar la longi-
tud de recolección. Pueden colocarse transversal o per-
pendicularmente al flujo. Sus bordes pueden ser lisos,
dentados o con orificios.
- En lugares donde el viento pueda provocar corrien-
tes preferenciales de flujo, se recomienda la colocación
de tabiques deflectores del viento que penetren a poca
profundidad dentro del agua. Su ubicación y distribución
debe permitir la recolección uniforme por la estructura
de salida.
- El sistema de recolección deberá tener una longitud
tal que la tasa de recolección esté comprendida entre 1,3
a 3 l/s por metro lineal de sistema de recolección.
- En casos de flóculos de turbiedad se recomienda una
tasa máxima de 2 l/s por metro lineal
- Para casos de flóculos de color se recomienda una
tasa máxima de 1.5 l/s por metro lineal.
k) Sistema de acumulación y extracción de lodos
En los sistemas de limpieza intermitentes, en los que
la unidad se retira del servicio para efectuar la operación
en forma manual, se deberá tener en cuenta los siguien-
tes criterios:
- La capacidad de las tolvas debe determinarse en fun-
ción al volumen de lodo producido y la frecuencia de lim-
pieza. La tasa de lodo producido se debe determinar en el
laboratorio, mediante las turbiedades máximas y mínimas
que se dan en la fuente. Se realizará una prueba de sedi-
mentación y se medirá el volumen de lodos producido en
cada caso.
- El tiempo de retención de la tolva depende de la fre-
cuencia de limpieza y de la temperatura local. En climas
fríos se puede almacenar el lodo de dos a tres meses sin
que adquiera condiciones sépticas; en climas cálidos pue-
de ser de hasta tres días como máximo, dependiendo de
la temperatura. Esta circunstancia establece limitación del
uso de estas unidades en zonas de climas cálidos, para
unidades de limpieza manual, debido a que los periodos
de limpieza serian cortos.
- La pendiente de las tolvas en la zona de salida debe
ser de 45º a 60º.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
- El punto de salida de la tolva debe ubicarse al tercio
inicial del decantador que es donde se debe producir la ma-
yor acumulación de lodos.
- En la remoción continua por medios mecánicos, las di-
mensiones finales y la inclinación del fondo deberán respe-
tar las especificaciones de los fabricantes de equipos.
- Debe incluirse un dispositivo de lavado con agua a pre-
sión; los chorros deben atravesar el decantador en su me-
nor dimensión.
- Podrá hacerse la remoción de lodos por medios hidráu-
licos, mediante descargas hidráulicas periódicas.
- La pérdida de agua por fangos no deberá ser superior a
1% del agua tratada.
- El diámetro mínimo de las válvulas de accionamiento
de las descargas de lodo deberá ser de 150 mm.
5.10.2.2. Sedimentadores de alta tasa
a) Clarificadores de contacto
- Este tipo de unidades solo se considerara para casos
en que se garantice un buen nivel de operación y manteni-
miento y para aguas con turbiedad alta (100 – 500 UNT) la
mayor parte del tiempo, esto con el propósito de garantizar
la formación del manto de lodos. Asimismo se deberá tener
en cuenta lo indicado en 4.4.4 y 4.4.6 de la presente norma.
- Se adoptarán tasas superficiales entre 60 y 120 m3/
(m2.día), las que corresponden a velocidades entre 4 y 8
cm/min.
- El período de retención deberá ser de 1 a 2 horas.
- La forma de estas unidades es cuadrada, rectangular o
circular.
- En la entrada: deberán colocarse elementos que per-
mitan producir un ascenso uniforme del flujo y evitar cho-
rros que puedan atravesar el manto de lodos y crear tur-
bulencias.
- La recolección del flujo de agua decantada deberá ser
uniforme; esto se puede conseguir mediante canales peri-
metrales o centrales, redes de canaletas (con bordes lisos o
dentados), tuberías perforadas, orificios, etc.
- La remoción de lodos se podrá hacer de forma ma-
nual o automática. La unidad debe tener concentradores
de lodos donde se ubicará la tubería de descarga. La pér-
dida de agua por fangos no debe ser superior de 2% del
agua tratada.
b) Sedimentadores de placas o tubulares
- Tasa superficial. La tasa de aplicación a los decantado-
res se determinará en función de la velocidad de sedimenta-
ción de las partículas que deben ser removidas, según la
relación:
Vs. = Q/ (fa)
Donde:
Vs.= Velocidad de sedimentación en m/s
Q = Caudal que pasa para la unidad en m3
/s
A = Área superficial útil de la zona de decantación
en m2
.
f = Factor de área, adimensional.
El factor de área para unidades de flujo ascendente está
determinado por la expresión:
f = [senθ (senθ + L cosθ)] / S
Donde:
θ = ángulo de inclinación de las placas o tubos en gra-
dos.
L = Longitud relativa del módulo, mayor o igual a 12,
adimensional (L =l/e ó L = l/d).
l = Largo del elemento tubular o de placa, en m.
d = Diámetro interno de los elementos tubulares, en
m.
e = Espaciamiento normal entre placas paralelas su-
cesivas, en m.
S = Factor de eficiencia (1,0 para placas planas para-
lelas, 4/3 para tubos circulares y 11/8 para tubos
cuadrados), adimensional.
- La velocidad de sedimentación debe ser determinada
mediante ensayos de laboratorio con el criterio que el efluen-
te producido no tenga mas de 2 UNT.
- La velocidad longitudinal máxima del flujo se calculará
por Do = (NR /8)½ vs., donde NR : número de Reynolds.
- El NR entre placas tendrá un valor máximo de 500.
- La unidad puede tener forma rectangular o cuadrada.
- Los módulos de sedimentación deberán ser de mate-
riales que resistan largo tiempo bajo el agua y de bajo costo
unitario.
• Los módulos de placas podrán ser de asbesto-cemen-
to, plástico o tela de polietileno.
• En lugares de alto riesgo sísmico y donde no exista
garantía de un adecuado nivel de operación y mantenimien-
to, deberá evitarse el uso de planchas de asbesto cemento.
• Las placas de asbesto-cemento pueden usarse en su
dimensión de 2,44 m de ancho por 1,22 de alto. Se podrá
emplear espesores de 6 y 8 mm, siempre y cuando hayan
sido fabricados con fibra de asbesto larga. En este caso, se
debe considerar un apoyo central, además de los laterales.
• Las placas de asbesto están expuestas a la corrosión
en todos los casos en que el cemento Portland es atacado y,
en términos generales, cuando en el agua :
i.- el pH es menor de 6.
ii.- El contenido de CO2 libre es mayor de 3,5 mg/l.
iii.-El contenido de sulfato como SO4
, es mayor de
1500 mg/l.
La intensidad de la corrosión depende de cuánto se ex-
cedan estos límites, de la temperatura y de la presencia de
otros iones. En estos casos deberá usarse otro material o se
deberá proteger con una resina epóxica.
• Deberá darse preferencia al empleo de placas planas
paralelas, con las que se consigue mayor longitud relativa y,
por lo tanto, mayor eficiencia.
• También se podrá emplear lonas de vinilo reforzadas
con hilos de poliéster (kp 500), de 0,57 mm de espesor; las
lonas se cortarán en segmentos del ancho del tanque y 1,20
m de altura. Cada lona tendrá basta vulcanizada en sus cua-
tro lados y refuerzos en los laterales y parte inferior. Para el
montaje de las lonas solicitar las recomendaciones del pro-
veedor de tal manera que las lonas se instalen inclinadas a
60º y queden sumergidas bajo 1 m de agua.
- Los módulos de decantación deberán estar inclinados
a 60º con respeto a la horizontal.
- El flujo de agua floculada debe distribuirse uniforme-
mente entre los módulos mediante canales y tuberías dise-
ñados con los criterios específicos de distribución uniforme.
- La entrada de agua a los elementos tubulares o de pla-
cas inclinadas debe hacerse mediante orificios en canales
longitudinales para asegurar una distribución uniforme del
agua en toda el área superficial del decantador.
- El ángulo de inclinación de las celdas debe ser de 60º
para permitir el deslizamiento de lodos hacia el fondo.
- La distancia entre placas esta en función de la veloci-
dad del agua entre ellas, de manera que no sea mayor que
la velocidad longitudinal máxima aceptable (Vo = (NR /8)½
Vs, donde NR : número de Reynolds).
- Para evitar alteraciones del flujo y arrastre de flócu-
los, se recomienda que la altura mínima del agua sobre
las placas sea de 0.65 m. Esta altura mínima sólo será
aceptada si se está transformando un decantador conven-
cional a uno tubular o de placas. En unidades nuevas se
debe considerar 1,0 m.
- La recolección del agua decantada puede efectuarse
mediante tubos con perforaciones o canaletas instaladas para
conseguir una extracción uniforme.
- Las canaletas de recolección de agua decantada de-
ben proporcionar un escurrimiento superficial libre. Los bor-
des de las canaletas deberán ser perfectamente horizonta-
les para que la tasa de recolección sea uniforme; esto se
consigue mediante vertederos removibles con láminas so-
brepuestas ajustables que pueden ser niveladas durante la
operación de puesta en marcha de la unidad. La colocación
de estas láminas debe impedir el paso de agua en las juntas
con la canaleta.
- El nivel máximo del agua en el interior de la canaleta de
colección debe situarse a una distancia mínima de 10 cm,
debajo del borde del vertedero.
- Los tubos perforados sumergidos deben ser diseñados
con criterios de colección equitativa. Los orificios deben ubi-
carse en la parte superior de los tubos con una carga míni-
ma de 10 cm. Los tubos deberán ser removibles para que
puedan ser nivelados y extraídos con facilidad.
- El rango de las tasas de recolección varía entre 1,3 y
3,0 l/s.m. El criterio para seleccionar la tasa adecuada se

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320516
El Peruano
basa en la calidad del floculo; para flóculos livianos (de co-
lor) y pequeños se recomienda el límite inferior del rango.
- La distancia entre las canaletas o tubos de recolec-
ción no debe ser superior a dos veces la altura libre del
agua sobre los elementos tubulares o sobre la zona de
lodos en los decantadores de flujo vertical.
- La remoción de los lodos decantados deberá efec-
tuarse en forma hidráulica. Esto exige que el fondo del
decantador sea inclinado con un ángulo superior a 50º,
para formar un pozo en forma de tronco de pirámide o de
cono invertido, en cuyo extremo inferior debe situarse una
abertura de descarga.
- En unidades de más de 5 m de longitud deberán con-
siderarse varias tolvas unidas por un colector diseñado
con criterios de colección equitativa.
- Las válvulas de descarga deben situarse en lugares
de fácil acceso para su mantenimiento.
- La descarga, cuando es automática, debe tener un
dispositivo que permita ajustar su tiempo de funcionamien-
to a las exigencias operacionales.
- Las tuberías para descarga de lodo deben ser dise-
ñadas como múltiples de colección uniforme, con tolvas
separadas:
§ El diámetro (d) de los orificios de descarga se debe
calcular con la siguiente expresión:
a
0,5
V
H
1.162
x
d =
Donde:
x : separación entre orificios de salida en (m) depen-
de del número de tolvas y de las dimensiones de las mis-
mas.
H : carga hidráulica en (m).
Va
: Velocidad de arrastre de lodo.
La velocidad mínima de arrastre en los puntos más ale-
jados debe ser del orden de 1 a 3 cm/s.
§ El diámetro del colector de lodos (D) se determina
mediante la siguiente expresión:
N
R
d
D =
Donde:
R : relación de velocidades entre el colector y los ori-
ficios de descarga para obtener colección uniforme.
N : número de orificios o de tolvas.
- Debe preverse el destino final de los lodos, teniendo en
cuenta disposiciones legales y aspectos económicos.
- Eficiencia
La turbiedad del agua clarificada deberá ser menor o igual
a 2 UNT.
5.11. FILTRACIÓN RÁPIDA
5.11.1. Alcance
los filtros rápidos.
5.11.2. Requisitos
5.11.2.1. Número de unidades
El número de unidades de filtración se determinará me-
diante un estudio económico o condiciones especiales del
proyecto. El número mínimo será de dos unidades.
5.11.2.2. Dimensiones de las unidades filtrantes.
a) Profundidad
Será una función de las alturas del sistema de drenaje
del medio de soporte y medio filtrante, de la altura de agua
sobre el medio filtrante y de la altura de borde libre. La altura
de agua sobre el lecho filtrante es variable y depende del
tipo de operación del filtro.
b) Largo y ancho
La relación largo-ancho será determinada por un estudio
económico o por las condiciones especiales del proyecto.
5.11.2.3. Filtros rápidos convencionales con lecho filtran-
te de un solo material.
a) La tasa de filtración deberá fijarse idealmente en una
planta de filtros piloto, de acuerdo al tamaño del material
empleado y a la profundidad del lecho.
b) Los valores de la tasa de filtración se encuentran entre
los siguientes límites:
- Mínima : 75 m3
/(m2
.día)
- Máxima : 200 m3
/(m2
.día)
- Normal : 120 - 150 m3
/(m2
.día)
c) Capa soporte del medio filtrante:
- La granulometría y el espesor de la grava dependen del
tipo de drenaje. Para drenajes diferentes a las viguetas pre-
fabricadas, ver las recomendaciones del proveedor.
- Para el caso de viguetas prefabricadas respetar la si-
guiente granulometría:
Sub camada Espesor (mm) Tamaño (mm)
1 (Fondo) 10 – 15 25.4 – 50 1" – 2"
2 7.5 – 10 12.7 – 25.4 ½" – 1"
3 7.5 – 10 6.4 – 12.7 ¼" – ½"
4 7.5 – 10 3.2 – 6.4 1/8" – ¼"
5 (Superficie) 7.5 - 10 1.7 - 3.2 1/16" – 1/8"
- En cuanto a las condiciones físicas a cumplir por la gra-
va, se tienen las siguientes:
§ Debe ser obtenida de una fuente que suministre pie-
dras duras, redondeadas, con un peso específico no menor
de 3,5 (no más de 1% puede tener menos de 2,25 de peso
específico).
§ La grava no deberá contener más de 2% en peso de
piedras aplanadas, alargadas o finas, en las que la mayor
dimensión excede en tres veces la menor dimensión.
§ Deberá estar libre de arcilla, mica, arena, limo o impu-
rezas orgánicas de cualquier clase.
§ La solubilidad en HCl al 40% debe ser menor de 5%.
§ La porosidad de cada subcapa debe estar entre 35
y 45%.
d) Medios filtrantes
- La arena debe cumplir con las siguientes especificacio-
nes:
§ El material laminar o micáceo debe ser menor de 1%.
§ Las pérdidas por ignición deben ser menores de 0,7%.
§ La arena debe ser material silíceo de granos duros (7
en la escala de Moh), libre de arcilla, limo, polvo o materia
orgánica.
§ La solubilidad en HCl al 40% durante 24 horas debe
ser <5%.
§ El peso específico debe ser mayor de 2,6.
- El espesor y características granulométricas del medio
filtrante deberán ser determinados mediante ensayos en fil-
tros piloto. Los valores se encuentran entre los siguientes
límites: espesor 0,60 a 0.75 m, tamaño efectivo entre 0,5 a
0,6 mm, tamaño mínimo 0,42 mm y máximo 1,17 a 1,41 mm.
El coeficiente de uniformidad en todos los casos debe ser
menor o igual a 1,5.
- Cuando el filtro funcione parcial o permanentemente
con filtración directa, la granulometría del material deberá
ser más gruesa. El tamaño efectivo del material podrá ser
de 0,7 mm, el tamaño mínimo de 0,5 a 0,6 mm, y el tamaño
máximo de 1,68 a 2,0 mm y el espesor de 0,8 a 1,0 m.
- La antracita deberá reunir las siguientes condiciones :
§ Dureza mayor de 3 en la escala de Moh.
§ Peso específico mayor de 1,55
§ Contenido de carbón libre mayor del 85% en peso.
§ La solubilidad en HCl al 40% en 24 horas debe ser
menor de 2%.
§ En una solución al 1% de NaOH no debe perderse más
de 2% del material.
- Otros medios filtrantes
§ Podrán usarse otros medios filtrantes, siempre que se
justifique con estudios experimentales.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
5.11.2.4. Filtros rápidos con lechos mixtos y múltiples
a) Tasa de filtración
Deberá fijarse de acuerdo al tamaño del material em-
pleado y profundidad del lecho, preferentemente mediante
ensayos en filtros piloto. Estos valores se encuentran entre
los siguientes límites:
Mínima : 180 m3
/(m2
.día) (1)
Máxima : 300 m3/(m2.día) (2)
Normal : 200 - 240 m3
/(m2
.día) (3)
(1) Material fino y bajo nivel de operación y mantenimiento
(2) Material grueso y condiciones excepcionales de ope-
ración y mantenimiento.
(3) Material grueso y condiciones normales de operación
y mantenimiento.
b) Capa soporte del medio filtrante
Depende del tipo de drenaje empleado y deberá cumplir
las especificaciones indicadas en 5.11.2.3.
c) Medios filtrantes
- Arena
• El tipo de arena a usar, su tamaño efectivo y coeficiente
de uniformidad deberán ser los indicados en el ítem 5.11.2.3,
acápite d, el espesor de la capa de arena deberá ser de 1/3
del espesor total del lecho.
- Antracita
• Las características físicas del material deberán ser las
indicadas en el ítem 5.11.2.3 acápite d.
• La granulometría deberá seleccionarse de acuerdo al
tamaño efectivo de la arena, de tal forma que no se produz-
ca un grado de intermezcla mayor de 3. Para que esto se
cumpla, el tamaño correspondiente al D90
de la antracita debe
ser el triple del tamaño efectivo de la arena
• El espesor deberá ser 2/3 de la altura total del lecho
filtrante, puede variar entre 0,50 y 1,0 m.
• Las características físicas deberán ser determinadas,
preferentemente, en ensayos en filtros piloto; los rangos usua-
les se encuentran entre los siguientes valores: espesor mí-
nimo de 0,45 m, tamaño efectivo de 0,75 a 0,9 mm, tamaño
mínimo de 0,59 mm, tamaño máximo 2,38 mm y coeficiente
de uniformidad menor o igual a 1,5.
- Otros medios filtrantes
Podrán usarse otros medios filtrantes, siempre que se
justifiquen mediante estudios en filtros piloto.
d) Sistema de lavado
- El lavado se podrá realizar con agua filtrada, o con aque-
lla que cumpla las condiciones físicas, químicas y bacterio-
lógicas del agua potable.
- Se aceptarán los siguientes sistemas:
• Con flujo ascendente solo o retrolavado con agua.
• Retrolavado y lavado superficial.
• Retrolavado y lavado con aire.
- La cantidad de agua usada en el lavado no deberá so-
brepasar el 3,5% del agua filtrada producida.
- La expansión del lecho filtrante cuando sólo se lava con
agua, deberá encontrarse entre los siguientes límites :
• Mínima : 10%(sólo para el material más grueso).
• Máxima : 50%
• Promedio : 25 a 30%
- Tasa de lavado
• Sólo con flujo ascendente:
Tasa de retrolavado: 0,6 a 1,2 m/min
• Con retrolavado y lavado superficial :
Tasa de retrolavado: 0,6 a 1,2 m/min
Tasas de lavado superficial:
• Con brazos giratorios: 0,5 a 1,4 l/(s.m2
) a una presión
de 30 - 40 m de columna de agua.
• Con rociadores fijos: 1,4 a 2,7 l/(s.m2
) presiones de 15
a 30 m de columna de agua.
• Con retrolavado y lavado con aire :
Tasa de lavado: 0,3 a 0,6 m/min para producir una ex-
pansión de 10%.
Tasa de aire comprimido: 0,3 a 0,9 m/min.
- Métodos para aplicar el agua de lavado
Las aguas de lavado podrán provenir de:
Tanque elevado
• Deberá tener una capacidad suficiente para lavar con-
secutivamente dos unidades, por un periodo de 8 minutos a
las máximas tasas de lavado previstas.
• Ubicación del tanque. La altura del tanque sobre el ni-
vel del lecho filtrante se calculará teniendo en cuenta que el
caudal de diseño debe llegar hasta el borde superior de la
canaleta de lavado, por lo cual, deberán considerarse todas
las pérdidas de carga sobre ésta y el tanque.
• En el caso de lavados con flujo ascendente y lavado
superficial, la mayor presión que se necesita para este últi-
mo, podrá darse con equipos de bombeo adicionales, siste-
mas hidroneumáticos u otros.
• El equipo de bombeo deberá tener la capacidad ade-
cuada para asegurar el suministro oportuno del volumen de
agua que se necesita para hacer los lavados que se requie-
ran por día.
• El tanque deberá estar provisto de un sistema automá-
tico de control de niveles y sistema de rebose y desagüe.
Sistema de bombeo directo
• Este sistema es muy vulnerable cuando las condicio-
nes de operación y mantenimiento no son adecuadas y como
la eficiencia de los filtros depende de las bondades del siste-
ma de lavado, no se deberá considerar este tipo de solución
cuando existan condiciones desfavorables.
• El lavado se hará por inyección directa de agua bom-
beada desde un tanque enterrado o cisterna. Deberá consi-
derarse en forma especial las condiciones de golpe de arie-
te, caudal y altura dinámica de las bombas.
• Deberán considerarse por lo menos dos bombas, cada
una de ellas tendrá capacidad para bombear la totalidad del
caudal de lavado, con una carga hidráulica mínima, consi-
derando las pérdidas de carga hasta el borde superior de la
canaleta de lavado.
• Las bombas seleccionadas deberán adecuarse a las
tasas de lavado mediante el uso de dispositivos reguladores
de presión y caudal.
Lavado con flujo proveniente de las otras unidades
• Para aplicar este sistema de lavado, los filtros de-
ben agruparse en baterías con un número mínimo de 4
unidades.
• La presión de lavado será función de una carga hidráu-
lica regulable mediante un vertedero, para mantener el me-
dio granular con una expansión entre 25 y 30%.
• La carga hidráulica de lavado se determina median-
te la pérdida de carga total durante esta operación, la cual
depende del peso de los granos de arena y/o antracita y
éste, a su vez, de la granulometría del material conside-
rado, tipo de drenajes, etc y puede variar de 0,60 a 1,20
m, según el tamaño del material considerado. Esta perdi-
da de carga será calculada para cada caso utilizando los
métodos disponibles.
• La sección de cada filtro debe ser tal, que al pasar
por ésta el caudal de diseño de la batería, se produzca la
velocidad de lavado requerida para la expansión del me-
dio filtrante.
• El número de filtros depende de la relación ente la tasa
de filtración (Vf) y la velocidad de lavado (Vl).
• Es necesario que todos los filtros estén interconecta-
dos, ya sea mediante un canal lateral o a través del falso
fondo.
Sistemas de recolección del agua de lavado
En el sistema de canal principal y canaletas laterales de-
berán cumplirse las siguientes condiciones:
• La distancia entre los bordes de dos canaletas conti-
guas no debe exceder de 2,1m.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320518
El Peruano
• La distancia máxima del desplazamiento del agua no
deberá exceder de 1,05 m.
• En unidades pequeñas en la que no se superen
las condiciones anteriores, pueden omitirse las canale-
tas laterales.
• El fondo de las canaletas deberá estar, por lo menos, 5
a 10 cm sobre el lecho filtrante expandido en su elevación
máxima.
• Capacidad de descarga de las canaletas
• Deberá calcularse para la velocidad máxima del lavado
previsto, considerando 30% de sobrecarga.
• Nivel de carga en las canaletas
• El borde libre mínimo en la canaleta debe ser de
0,10 m.
- Dependiendo del tamaño de la planta, podrá justificar-
se un sistema de recuperación de agua de lavado.
e) Sistema de drenaje
- Diseño
Deberá recoger el agua filtrada y distribuir el agua de
lavado en la forma más uniforme posible, para ello es nece-
sario que el agua ingrese a todo lo ancho del filtro, no se
permitirá el ingreso concentrado en un punto, ya que favore-
ce diferencias extremas en la distribución, y por tanto, en la
expansión del lecho filtrante.
- Tipo de sistema
Se deberá seleccionar sistemas confiables, resistentes,
eficientes, que puedan ser construidos localmente, sean eco-
nómicos y que logren una uniforme distribución del flujo en
el lecho filtrante, aceptándose una desviación menor o igual
a 5%. Esto se logra cuando:
0,46
A
nA
C
L
≤
Donde:
Ac :
sección transversal del falso fondo
AL
: sección de los orificios de distribución del drenaje.
n : número de orificios del sistema.
f) Sistemas de control de los filtros
El sistema de control de los filtros dependerá de la forma
de operación de los mismos. Los filtros deben diseñarse para
operar con tasa declinante para lograr mayor eficiencia, faci-
lidad de operación y menor costo de operación del sistema.
Podrá usarse tasa constante previa justificación y tomando
en cuenta lo indicado en 4.4.4 y 4.4.6 de la presente norma.
- Tasa declinante de filtración
Los filtros con tasa declinante se controlan mediante ver-
tederos. La operación será automática, y con las siguientes
condiciones:
• Los ingresos de agua sedimentada a los filtros deben:
§ Estar situados en un canal o conducto de interconexión.
§ Tener secciones iguales.
§ Estar ubicados por debajo del nivel mínimo de ope-
ración.
• Carga hidráulica disponible en la instalación
La carga hidráulica se considerará por encima del nivel
del vertedero de salida de la batería de filtros.
La carga hidráulica se calculará de tal manera que al ini-
ciar la carrera un filtro recién lavado, la tasa de filtración no
exceda de 1,5 veces la tasa promedio de diseño.
Esta carga decrece al incrementarse el número de filtros
de la batería.
Puede variar de 0,50 m para 4 filtros a 0,20 m para 8.
Deberá presentarse el cálculo de esta carga, pudiendo utili-
zar programas de cómputo disponibles.
Deberá considerarse un aliviadero regulable en el canal
de distribución de agua sedimentada para limitar la carga
hidráulica.
• El proyectista deberá incluir en el instructivo de arran-
que los procedimientos para la instalación de la tasa decli-
nante durante la operación inicial.
- Medidor de pérdida de carga
En cada unidad deberá colocarse un medidor de pérdida
de carga, el que podrá consistir de un piezómetro en decí-
metros. Se recomienda tener alarma visual o acústica cuan-
do la pérdida exceda de un máximo preestablecido.
Los filtros de tasa declinante no requieren medidor de
pérdida de carga, esto se puede determinar visualmente y
su límite máximo debe estar limitado por un aliviadero regu-
lable en el canal de distribución de agua sedimentada. Los
filtros de tasa constante requieren un medidor de pérdida de
carga en cada una de las unidades.
- Válvulas
• Las válvulas o compuertas requeridas para cada uni-
dad filtrante serán las que correspondan al diseño adopta-
do. Las válvulas de accionamiento frecuente deberán ser
tipo mariposa, sobre todo cuando la operación es manual.
• Operación
El accionamiento de las válvulas o compuertas podrá ser
manual, neumático o hidráulico, o una combinación de es-
tos medios, dependiendo del tamaño de las instalaciones y
de los recursos disponibles para la operación y mantenimien-
to. Para todos los casos de accionamiento se deberá contar
con la alternativa de operación manual.
• Dispositivo de seguridad
En caso de accionamiento no manual, se deberá contar
con dispositivos de seguridad para evitar cualquier manio-
bra inadecuada en el manejo de los filtros.
• Velocidades
Las velocidades máximas en las válvulas o compuertas
deberán ser:
Agua decantada (afluente) : 1,0 m/s
Agua filtrada (efluente) : 1,8 m/s
Agua de lavado : 1,5 m/s
5.12. DESINFECCIÓN
5.12.1. Alcance
Establece las condiciones de aplicación del cloro como
agente desinfectante para el agua, su dosificación y extrac-
ción de los cilindros.
5.12.2. Requisitos
5.12.2.1. Demanda de cloro
Deberá determinarse por los ensayos correspondientes.
5.12.2.2. Cloro residual
El efluente de la planta deberá tener por lo menos 1 ppm
de cloro residual o el necesario para que en el punto más
alejado de la red exista no menos de 0.2 ppm En las locali-
dades en las que exista endemicidad de enfermedades dia-
rreicas como el cólera, el residual en los puntos más aleja-
dos deberá ser de 0.5 ppm.
5.12.2.3. Tiempo de contacto
Se aceptará como mínimo entre 5 a 10 minutos. Siendo
deseable un tiempo total de contacto de 30 minutos.
5.12.2.4. Cloradores
En todos los casos se considerará un mínimo de dos
unidades para que estén en posibilidad de operar bajo con-
diciones extremas de dosificación.
- De alimentación directa
La presión máxima en el punto de aplicación no debe
exceder de 1.0 kg/cm2
(15 lbs/pulg2). Su operación es poco
confiable y solo deberá considerarse cuando no se dispon-
ga de energía eléctrica o línea de agua a presión.
- De aplicación en solución al vacío
El agua de dilución debe aplicarse a una presión sufi-
ciente para vencer las pérdidas de carga de la tubería, pér-
dida de carga en el inyector y la contrapresión en el punto de
aplicación. La concentración de la solución de cloro no será
mayor de 3500 mg/l de cloro.
5.12.2.5. Extracción de cloro en cilindros
La extracción máxima de cloro para cilindros de 68 kg y
1000 kg es de 16 kg/día y 180 kg/día, respectivamente.
5.12.2.6. Compuestos de cloro
a) Hipocloritos
Se podrán utilizar como desinfectante los compuestos
de cloro tales como el hipoclorito de calcio y el hipoclorito
de sodio.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
b) Hipocloradores
Estos productos siempre se aplicarán en solución. Se
utilizará preferentemente dosificadores de orificio de car-
ga constante, para que estén en posibilidad de operar bajo
condiciones extremas de dosificación.
5.12.2.7. Requerimientos de instalación
a) Tuberías que conducen gas cloro
Pueden utilizarse tuberías de acero, cobre o materia-
les plásticos resistentes a la acción química del cloro gas
seco.
b) Tuberías de conducción de soluciones cloradas
Se utilizará tuberías resistentes a la acción corrosiva
del cloro gas húmedo o soluciones de hipoclorito. Esta
recomendación incluye a los accesorios, válvulas y difu-
sores que se encuentran en esta línea. Pueden ser de
PVC, teflón u otro material recomendado por el Instituto
del Cloro.
5.12.2.8. Manipulación y almacenamiento de cloro gas
y compuestos de cloro
a) Manipulación
- Los cilindros de hasta 68 kg deben moverse con un
carrito de mano bien balanceado y una cadena protectora
de seguridad tanto para cilindros llenos como vacíos.
- Los cilindros de una tonelada deben manipularse con
grúa de por lo menos dos toneladas de capacidad. Este
sistema debe permitir la transferencia del cilindro desde
la plataforma del vehículo de transporte hasta la zona de
almacenamiento y de utilización.
b) Almacenamiento
- El tiempo de almacenamiento será el necesario para
cubrir el lapso desde que se efectúa el pedido hasta que
los cilindros llegan al almacén.
- Los cilindros de 68 Kg deben almacenarse y operar-
se en posición vertical, excepto los de una tonelada de
capacidad.
- El nivel de ingreso al almacén debe coincidir con el
nivel de la plataforma del vehículo de transporte de cilin-
dros y el ambiente debe estar ventilado y protegido de los
rayos solares.
- El sistema de ventilación debe estar ubicado en la
parte baja de los muros. Puede considerarse para este
efecto muros de ladrillo hueco o mallas de alambre.
- Si no hay una buena ventilación natural hay que con-
siderar el uso de medios mecánicos de extracción del aire.
También deberá utilizarse esta solución en casos existan
instalaciones cercanas que puedan ser afectadas.
5.12.2.9. Toda estación de cloración debe contar con
una balanza para el control del cloro existente en los
cilindros.
5.12.2.10. Seguridad
a) Toda estación de cloración deberá contar con equi-
pos de seguridad personal para fugas de cloro gas.
Estos podrán ser máscaras antigás o sistemas de aire
comprimido.
b) Los equipos de protección deberán estar ubicados
fuera de la caseta de cloración, pero muy cercanos a ella.
5.13. CONTROLES DE PLANTA
Establece lo controles mínimos que deben conside-
rarse para la operación de una planta de tratamiento.
5.13.1. Medición
Se recomienda preferentemente sistemas de conduc-
to abierto del tipo vertedero o canaletas Parshall, tenien-
do en cuenta la confiabilidad operacional de estos dispo-
sitivos.
El uso de instrumental de medición más complejo de-
berá sustentarse teniendo en cuenta los recursos dispo-
nibles localmente.
En los filtros se deberán tener en cuenta piezóme-
tros para la medición de pérdida de carga y controles
hidráulicos.
NORMA OS.030
ALMACENAMIENTO DE AGUA PARA CONSUMO
HUMANO
1. ALCANCE
Esta Norma señala los requisitos mínimos que debe
cumplir el sistema de almacenamiento y conservación de
la calidad del agua para consumo humano.
2. FINALIDAD
Los sistemas de almacenamiento tienen como función
suministrar agua para consumo humano a las redes de
distribución, con las presiones de servicio adecuadas y
en cantidad necesaria que permita compensar las varia-
ciones de la demanda. Asimismo deberán contar con un
volumen adicional para suministro en casos de emergen-
cia como incendio, suspensión temporal de la fuente de
abastecimiento y/o paralización parcial de la planta de
tratamiento.
3. ASPECTOS GENERALES
3.1. Determinación del volumen de almacena-
miento
El volumen deberá determinarse con las curvas de va-
riación de la demanda horaria de las zonas de abasteci-
miento ó de una población de características similares.
3.2. Ubicación
Los reservorios se deben ubicar en áreas libres. El pro-
yecto deberá incluir un cerco que impida el libre acceso a
las instalaciones.
3.3. Estudios Complementarios
Para el diseño de los reservorios de almacenamiento
se deberá contar con información de la zona elegida, como
fotografías aéreas, estudios de: topografía, mecánica de
suelos, variaciones de niveles freáticos, características
químicas del suelo y otros que se considere necesario.
3.4. Vulnerabilidad
Los reservorios no deberán estar ubicados en terre-
nos sujetos a inundación, deslizamientos ú otros riesgos
que afecten su seguridad.
3.5. Caseta de Válvulas
Las válvulas, accesorios y los dispositivos de medi-
ción y control, deberán ir alojadas en casetas que permi-
tan realizar las labores de operación y mantenimiento con
facilidad.
3.6. Mantenimiento
Se debe prever que las labores de mantenimiento sean
efectuadas sin causar interrupciones prolongadas del ser-
vicio. La instalación debe contar con un sistema de «by
pass» entre la tubería de entrada y salida ó doble cámara
de almacenamiento.
3.7. Seguridad Aérea
Los reservorios elevados en zonas cercanas a pistas
de aterrizaje deberán cumplir las indicaciones sobre lu-
ces de señalización impartidas por la autoridad compe-
tente.
4. VOLUMEN DE ALMACENAMIENTO
El volumen total de almacenamiento estará conforma-
do por el volumen de regulación, volumen contra incendio
y volumen de reserva.
4.1. Volumen de Regulación
El volumen de regulación será calculado con el diagra-
ma masa correspondiente a las variaciones horarias de la
demanda.
Cuando se comprueba la no disponibilidad de esta in-
formación, se deberá adoptar como mínimo el 25% del
promedio anual de la demanda como capacidad de regu-
lación, siempre que el suministro de la fuente de abaste-
cimiento sea calculado para 24 horas de funcionamiento.
En caso contrario deberá ser determinado en función al
horario del suministro.
4.2. Volumen Contra Incendio
En los casos que se considere demanda contra incen-
dio, deberá asignarse un volumen mínimo adicional de
acuerdo al siguiente criterio:

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320520
El Peruano
- 50 m3 para áreas destinadas netamente a vivienda.
- Para áreas destinadas a uso comercial o industrial
deberá calcularse utilizando el gráfico para agua contra
incendio de sólidos del anexo 1, considerando un volu-
men aparente de incendio de 3000 metros cúbicos y el
coeficiente de apilamiento respectivo.
Independientemente de este volumen los locales es-
peciales (Comerciales, Industriales y otros) deberán te-
ner su propio volumen de almacenamiento de agua con-
tra incendio.
4.3. Volumen de Reserva
De ser el caso, deberá justificarse un volumen adicio-
nal de reserva.
5. RESERVORIOS: CARACTERÍSTICAS E INSTALA-
CIONES
5.1. Funcionamiento
Deberán ser diseñados como reservorio de cabecera.
Su tamaño y forma responderá a la topografía y calidad
del terreno, al volumen de almacenamiento, presiones
necesarias y materiales de construcción a emplearse. La
forma de los reservorios no debe representar estructuras
de elevado costo.
5.2. Instalaciones
Los reservorios de agua deberán estar dotados de tu-
berías de entrada, salida, rebose y desagüe.
En las tuberías de entrada, salida y desagüe se insta-
lará una válvula de interrupción ubicada convenientemente
para su fácil operación y mantenimiento. Cualquier otra
válvula especial requerida se instalará para las mismas
condiciones.
Las bocas de las tuberías de entrada y salida deberán
estar ubicadas en posición opuesta, para permitir la reno-
vación permanente del agua en el reservorio.
La tubería de salida deberá tener como mínimo el
diámetro correspondiente al caudal máximo horario de
diseño.
La tubería de rebose deberá tener capacidad mayor al
caudal máximo de entrada, debidamente sustentada.
El diámetro de la tubería de desagüe deberá permitir
un tiempo de vaciado menor a 8 horas. Se deberá verifi-
car que la red de alcantarillado receptora tenga la capaci-
dad hidráulica para recibir este caudal.
El piso del reservorio deberá tener una pendiente ha-
cia el punto de desagüe que permita evacuarlo completa-
mente.
El sistema de ventilación deberá permitir la circulación
del aire en el reservorio con una capacidad mayor que el
caudal máximo de entrada ó salida de agua. Estará pro-
visto de los dispositivos que eviten el ingreso de partícu-
las, insectos y luz directa del sol.
Todo reservorio deberá contar con los dispositivos que
permitan conocer los caudales de ingreso y de salida, y el
nivel del agua en cualquier instante.
Los reservorios enterrados deberán contar con una cu-
bierta impermeabilizante, con la pendiente necesaria que
facilite el escurrimiento. Si se ha previsto jardines sobre
la cubierta se deberá contar con drenaje que evite la acu-
mulación de agua sobre la cubierta. Deben estar alejados
de focos de contaminación, como pozas de percolación,
letrinas, botaderos; o protegidos de los mismos. Las pa-
redes y fondos estarán impermeabilizadas para evitar el
ingreso de la napa y agua de riego de jardines.
La superficie interna de los reservorios será, lisa y re-
sistente a la corrosión.
5.3. Accesorios
Los reservorios deberán estar provistos de tapa sa-
nitaria, escaleras de acero inoxidable y cualquier otro
dispositivo que contribuya a un mejor control y funcio-
namiento.
ANEXO 1
GRÁFICO PARA AGUA CONTRA INCENDIO DE SÓLIDOS

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
Q: Caudal de agua en l/s para extinguir el fuego
R: Volumen de agua en m3 necesarios para reserva
g: Factor de Apilamiento
g = 0.9 Compacto
g = 0.5 Medio
g = 0.1 Poco Compacto
R: Riesgo, volumen aparente del incendio en m3
NORMA OS.040
ESTACIONES DE BOMBEO DE AGUA PARA
CONSUMO HUMANO
1. ALCANCE
Esta Norma señala los requisitos mínimos que deben
cumplir Los sistemas hidráulicos y electromecánicos de
bombeo de agua para consumo humano.
2. FINALIDAD
Las estaciones de bombeo tienen como función tras-
ladar el agua mediante el empleo de equipos de bombeo.
3.1. Diseño
El proyecto deberá indicar los siguientes datos bási-
cos de diseño:
- Caudal de bombeo.
- Altura dinámica total.
- Tipo de energía.
Deberá contarse con los estudios geotécnicos y de im-
pacto ambiental correspondiente, así como el levantamien-
to topográfico y el plano de ubicación respectivo.
3.3. Ubicación
Las estaciones de bombeo estarán ubicadas en terre-
nos de libre disponibilidad.
3.4. Vulnerabilidad
Las estaciones de bombeo no deberán estar ubicadas
en terrenos sujetos a inundación, deslizamientos ú otros
riesgos que afecten su seguridad.
Cuando las condiciones atmosféricas lo requieran, se
deberá contar con protección contra rayos.
3.5. Mantenimiento
Todas las estaciones deberán estar señalizadas y con-
tar con extintores para combatir incendios.
Se deberá contar con el espacio e iluminación sufi-
ciente para que las labores de operación y mantenimiento
se realicen con facilidad.
3.6. Seguridad
Se deberá tomar las medidas necesarias para evitar el
ingreso de personas extrañas y dar seguridad a las insta-
laciones.
4. ESTACION DE BOMBEO
Las estaciones deberán planificarse en función del pe-
ríodo de diseño.
El caudal de los equipos deberá satisfacer como míni-
mo la demanda máxima diaria de la zona de influencia del
reservorio. En caso de bombeo discontinuo, dicho caudal
deberá incrementarse en función del número de horas de
bombeo diario.
La estación de bombeo, podrá contar o no con reser-
vorio de succión. Cuando exista este, se deberá permitir
que la succión, se efectué preferentemente con carga
positiva. El ingreso de agua se ubicará en el lado opuesto
a la succión para evitar la incorporación de aire a la línea
de impulsión y el nivel de sumergencia de la línea de suc-
ción no debe permitir la formación de vórtices.
Cuando el nivel de ruido previsto supere los valores
máximos permitidos y/o cause molestias al vecindario,
deberá contemplarse soluciones adecuadas.
La sala de máquinas deberá contar con sistema de
drenaje.
Cuando sea necesario, se deberá considerar una venti-
lación forzada de 10 renovaciones por hora, como mínimo.
El diseño de la estación deberá considerar las facilida-
des necesarias para el montaje y/o retiro de los equipos.
La estación contará con servicios higiénicos para uso
del operador de ser necesario.
• La selección de las bombas se hará para su máxima
eficiencia, debiéndose considerar:
- Caudales de bombeo (régimen de bombeo).
- Tipo de energía a utilizar.
- Tipo de bomba.
- Número de unidades.
- En toda estación deberá considerarse como mínimo
una bomba de reserva, a excepción del caso de pozos
tubulares.
- Deberá evitarse la cavitación, para lo cual la diferen-
cia entre el NPSH requerido y el disponible será como
mínimo 0,50 m.
- La tubería de succión deberá ser como mínimo un
diámetro comercial superior a la tubería de impulsión.
- De ser necesario la estación deberá contar con dis-
positivos de protección contra el golpe de ariete, previa
evaluación.
• Las válvulas y accesorios ubicados en la sala de má-
quinas de la estación, permitirán la fácil labor de opera-
ción y mantenimiento. Se debe considerar como mínimo:
- Válvula anticipadora de onda.
- Válvulas de interrupción.
- Válvulas de retención.
- Válvula de control de bomba.
- Válvulas de aire y vacío.
- Válvula de alivio.
• La estación deberá contar con dispositivos de con-
trol automático para medir las condiciones de operación.
Como mínimo se considera:
- Manómetros, vacuómetros.
- Control de niveles mínimos y máximos a través de
trasmisores de presión.
- Alarma de alto y bajo nivel.
- Medidor de caudal con indicador de gasto instantá-
neo y totalizador de lectura directo.
- Tablero de control eléctrico con sistema de automati-
zación para arranque y parada de bombas, analizador de
redes y banco de condensadores.
- Válvula de control de llenado en el ingreso de agua al
reservorio de succión.
NORMA OS.050
REDES DE DISTRIBUCIÓN DE AGUA PARA
CONSUMO HUMANO
1. OBJETIVO
Fijar las condiciones exigibles en la elaboración de los
proyectos hidráulicos de redes de agua para consumo
humano.
2. ALCANCES
Esta Norma fija los requisitos mínimos a los que de-
ben sujetarse los diseños de redes de distribución de agua
para consumo humano en localidades mayores de 2000
habitantes. Los sistemas condominiales se podrán utili-
zar en cualquier localidad urbana o rural, siempre que se
demuestre su conveniencia.
3. DEFINICIONES
Conexión predial simple. Aquella que sirve a un
solo usuario
Conexión predial múltiple. Es aquella que sirve a
varios usuarios
Elementos de control. Dispositivo que permite
controlar el flujo.
Hidrante. Grifo contra incendio
4. DISPOSICIONES ESPECÍFICAS PARA DISEÑO
4.1. Caudal de diseño
La red de distribución se calculará con la cifra que re-
sulte mayor al comparar el gasto máximo horario con la

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320522
El Peruano
suma del gasto máximo diario más el gasto contra incen-
dios para el caso de habilitaciones en que se considere
demanda contra incendio.
4.2. Análisis hidráulico
Las redes de distribución se proyectarán, en principio,
en circuito cerrado formando malla. Su dimensionamiento
se realizará en base a cálculos hidráulicos que aseguren
caudal y presión adecuada en cualquier punto de la red.
Para el análisis hidráulico del sistema de distribución,
podrá utilizarse el método de Hardy Cross o cualquier otro
equivalente.
Para el cálculo hidráulico de las tuberías, se utilizarán
fórmulas racionales. En caso de aplicarse la fórmula de
Hazen y Williams, se utilizarán los coeficientes de fricción
que se establecen en la tabla No 1. Para el caso de tube-
rías no contempladas, se deberá justificar técnicamente
el valor utilizado.
TABLA N° 1
COEFICIENTES DE FRICCIÓN «C» EN
LA FÓRMULA DE HAZEN Y WILLIAMS
TIPO DE TUBERIA «C»
Acero sin costura 120
Acero soldado en espiral 100
Cobre sin costura 150
Concreto 110
Fibra de vidrio 150
Hierro fundido 100
Hierro fundido dúctil con revestimiento 140
Hierro galvanizado 100
Polietileno 140
Poli(cloruro de vinilo)(PVC) 150
4.3. Diámetro mínimo
El diámetro mínimo será de 75 mm para uso de vivien-
da y de 150 mm de diámetro para uso industrial.
En casos excepcionales, debidamente fundamentados,
podrá aceptarse tramos de tuberías de 50 mm de diáme-
tro, con una longitud máxima de 100 m si son alimentados
por un solo extremo ó de 200 m si son alimentados por los
dos extremos, siempre que la tubería de alimentación sea
de diámetro mayor y dichos tramos se localicen en los
límites inferiores de las zonas de presión.
En los casos de abastecimiento por piletas el diámetro
mínimo será de 25 mm.
4.4. Velocidad
La velocidad máxima será de 3 m/s.
En casos justificados se aceptará una velocidad máxi-
ma de 5 m/s.
4.5. Presiones
La presión estática no será mayor de 50 m en cual-
quier punto de la red. En condiciones de demanda máxi-
ma horaria, la presión dinámica no será menor de 10 m.
En caso de abastecimiento de agua por piletas, la
presión mínima será 3,50 m a la salida de la pileta.
4.6. Ubicación
En las calles de 20 m de ancho o menos, se proyecta-
rá una línea a un lado de la calzada y de ser posible en el
lado de mayor altura, a menos que se justifique la instala-
ción de 2 líneas paralelas.
En las calles y avenidas de más de 20 m de ancho se
proyectará una línea a cada lado de la calzada.
La distancia mínima entre los planos verticales tangen-
tes más próximos de una tubería de agua para consumo
humano y una tubería de aguas residuales, instaladas
paralelamente, será de 2 m, medido horizontalmente.
La distancia entre el límite de propiedad y el plano
vertical tangente más próximo al tubo no será menor de
0,80 m.
En las vías peatonales, pueden reducirse las distan-
cias entre tuberías y entre éstas y el límite de propiedad,
así como los recubrimientos siempre y cuando:
• Se diseñe protección especial a las tuberías para
evitar su fisuramiento o ruptura.
• Si las vías peatonales presentan elementos (bancas,
jardines, etc.) que impidan el paso de vehículos.
En vías vehiculares, las tuberías de agua potable de-
ben proyectarse con un recubrimiento mínimo de 1 m so-
bre la clave del tubo. Recubrimientos menores, se deben
justificar.
4.7. Válvulas
La red de distribución estará provista de válvulas de
interrupción que permitan aislar sectores de redes no
mayores de 500 m de longitud.
Se proyectarán válvulas de interrupción en todas las
derivaciones para ampliaciones.
Las válvulas deberán ubicarse, en principio, a 4 m
de la esquina o su proyección entre los límites de la cal-
zada y la vereda.
Las válvulas utilizadas tipo reductoras de presión, aire
y otras, deberán ser instaladas en cámaras adecuadas,
seguras y con elementos que permitan su fácil operación
y mantenimiento.
Toda válvula de interrupción deberá ser instalada en
un alojamiento para su aislamiento, protección y operación.
Deberá evitarse los «puntos muertos» en la red, de no
ser posible, en aquellos de cotas mas bajas de la red de
distribución, se deberá considerar un sistema de purga.
4.8. Hidrantes contra incendio
Los hidrantes contra incendio se ubicarán en tal forma
que la distancia entre dos de ellos no sea mayor de 300 m.
Los hidrantes se proyectarán en derivaciones de las
tuberías de 100 mm de diámetro o mayores y llevarán
una válvula de interrupción.
4.9. Anclajes
Deberá diseñarse anclajes de concreto simple, con-
creto armado o de otro tipo en todo accesorio de tubería,
válvula e hidrantes contra incendio, considerando el diá-
metro, la presión de prueba y el tipo de terreno donde se
instalarán.
5. CONEXIÓN PREDIAL
5.1. Diseño
Deberán proyectarse conexiones prediales simples o
múltiples de tal manera que cada unidad de uso cuente
con un elemento de medición y control.
5.2. Elementos de la conexión
Deberá considerarse:
• Elemento de medición y control: Caja de medición
• Elemento de conducción: Tuberías
• Elemento de empalme
5.3. Ubicación
El elemento de medición y control se ubicará a una
distancia entre 0,30 m a 0,80 m del límite de propiedad
izquierdo o derecho, en área pública o común de fácil y
permanente acceso a la entidad prestadora de servicio.
5.4. Diámetro mínimo
El diámetro mínimo de la conexión predial será de
12,50 mm.
6. SISTEMA CONDOMINIAL DE AGUA POTABLE
6.1. GENERALIDADES
6.1.1. Objetivo
Disponer de un conjunto uniforme de procedimientos
para la elaboración de proyectos de agua potable utilizan-
do el sistema condominial
6.1.2. Ámbito de aplicación
La presente norma tendrá vigencia en todo el territorio de
la República del Perú sin importar el número de habitan-
tes de la localidad.
6.1.3. Alcances
Las EPS y otras prestadoras de servicios aplicarán el
presente reglamento en todo el ámbito de su administra-
ción en las que las condiciones locales lo permitan.
6.1.4. Implementación del Sistema Condominial:
Etapas de Intervención
La implementación de estos sistemas será a través de
las siguientes etapas:

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
I.- Planificación
II.- Promoción
III.-Diseño
IV.-Organización y Capacitación
V.- Supervisión y Recepción de Obra
VI.- Seguimiento, Monitoreo, Evaluación y Ajuste.
6.1.5. Definiciones
a) Guía Metodológica
Documento que permite la Intervención Técnico-So-
cial en la Elaboración y Ejecución de Proyectos Condomi-
niales de Agua Potable y Alcantarillado.
Cada EPS y/o prestadora de servicio implementará de
acuerdo a las condiciones locales, su respectiva guía que
deberá aplicarse en las provincias de su ámbito de inter-
vención y por extensión en la región en la que se ubica.
b) Condominio
Se llama condominio a un conjunto de lotes pertene-
cientes a una ó más manzanas.
c) Sistema Condominial
Sistema de abastecimiento de agua potable y alcanta-
rillado que considera al condominio como unidad de aten-
ción del servicio.
d) Tubería Principal
En sistemas de abastecimiento de agua potable: tube-
ría que formando un circuito cerrado y/o abierto, abaste-
ce a los ramales condominiales.
e) Ramal Condominial
En sistemas de agua potable: es la tubería que ubica-
da en el frente del lote abastece a los lotes que confor-
man un condominio.
f) Caja Portamedidor
Es la cámara en donde se ubicará e instalará el medidor
g) Profundidad
Diferencia de nivel entre la superficie de terreno y la ge-
neratriz inferior interna de la tubería (clave de la tubería).
h) Recubrimiento
Diferencia de nivel entre la superficie de terreno y la ge-
neratriz superior externa de la tubería (clave de la tubería).
i) Conexión Domiciliaria de Agua Potable
Conjunto de elementos sanitarios incorporados al sis-
tema con la finalidad de abastecer de agua a cada lote.
j) Medidor
Elemento que registra el volumen de agua que pasa a
través de él.
6.2. DATOS BÁSICOS DE DISEÑO
6.2.1. Levantamiento Topográfico
La información topográfica para la elaboración de pro-
yectos incluirá:
- Plano de lotización con curvas de nivel cada 1 m.
indicando la ubicación y detalles de los servicios existen-
tes y/o cualquier referencia importante.
- Perfil longitudinal a nivel del eje de vereda en ambos
frentes de la calle y en el eje de la vía, donde técnica-
mente sea necesario.
- Secciones transversales: mínimo 3 cada 100 metros
en terrenos planos y mínimo 6 por cuadra, donde exista
desnivel pronunciado entre ambos frentes de calle y don-
de exista cambio de pendiente. En Todos los casos deben
incluirse nivel de lotes.
- Perfil longitudinal de los tramos que sean necesa-
rios para el diseño de los empalmes con la red de agua
existente.
- Se ubicará en cada habilitación un BM auxiliar como
mínimo y dependiendo del tamaño de la habilitación se
ubicarán dos o más, en puntos estratégicamente distri-
buidos para verificar las cotas de cajas condominiales y/o
buzones a instalar.
6.2.2. Suelos
Se deberá contemplar el reconocimiento general del
terreno y el estudio de evaluación de sus características,
considerando los siguientes aspectos:
- Determinación de la agresividad del suelo con indi-
cadores de PH, sulfatos, cloruros y sales solubles totales.
- Otros estudios necesarios en función de la naturale-
za del terreno, a criterio del consultor.
6.2.3. Población
Se deberá determinar la población de saturación y la
densidad poblacional para el periodo de diseño adoptado.
La determinación de la población final de saturación
para el periodo de diseño adoptado se realizará a partir
de proyecciones, utilizando la tasa de crecimiento por dis-
tritos establecida por el organismo oficial que regula es-
tos indicadores
En caso no se pudiera determinar la densidad pobla-
cional de saturación, se adoptará 6 hab/lote.
6.2.4. Dotación
La dotación promedio diaria anual por habitantes será
la establecida en las normas vigentes.
6.2.5. Coeficientes de Variación de Consumo
Los coeficientes de variación de consumo referidos al
promedio diario anual de las demandas serán los indica-
dos en la norma vigente.
6.2.6. Caudal de Diseño para Sistemas de Agua po-
table
Se determinarán para el inicio y fin del periodo de di-
seño.
El diseño del sistema se realizará con el valor corres-
pondiente al caudal máximo horario futuro.
6.3. CRITERIOS DE DISEÑO
6.3.1. Componentes del Sistema Condominial de
Agua Potable
El sistema condominial de agua estará compuesto por:
- Tubería Principal de Agua Potable
Se denomina así al circuito de tuberías cerrado y/o
abierto que abastece a los ramales condominiales. Su di-
mensionamiento se efectuará sobre la base de cálculos
hidráulicos, debiendo garantizar en lo posible una mesa
de presiones paralela al terreno. El valor del diámetro no-
minal de la tubería principal será como mínimo 63 mm.
- Ramal Condominial de Agua
Circuito cerrado y/o abierto de tuberías, encargada del
abastecimiento de agua a los lotes que conforman el con-
dominio. Su dimensionamiento se efectuará sobre la base
de cálculos hidráulicos, debiendo garantizar en lo posible
una mesa de presiones paralela al terreno. El valor míni-
mo del diámetro efectivo del ramal condominial será el
determinado por el cálculo hidráulico. Cuando la fuente
de abastecimiento es agua subterránea, se adoptará como
diámetro nominal mínimo 1 1/2".
6.3.2. Cálculo Hidráulico
Para el dimensionamiento de las tuberías pertenecien-
tes al sistema condominial de agua potable (tubería prin-
cipal y ramales) se aplicarán fórmulas racionales. En caso
de utilizar la fórmula de Hazen-Williams se aplicarán los
valores para C establecidos en la presente norma.
6.3.3. Ubicación y Recubrimiento de Tuberías de
Agua
Se fijarán las secciones transversales de las calles del
proyecto, siendo necesario analizar el trazo de las tube-
rías nuevas con respecto a otros servicios existentes y/o
proyectados.
- Tubería Principal de Agua
La tubería principal de agua se ubicará entre el costa-
do de la calzada y el medio de la calle; a partir de un pun-
to, ubicado como mínimo a 1,20 m del límite de propiedad
y hacia el centro de la calzada. El recubrimiento mínimo
medido a partir de la clave del tubo será de 1,00 m para
zonas con acceso vehicular y de 0,30 m para zonas sin
acceso vehicular.
- Ramal Condominial de Agua
El ramal condominial de agua se ubicará en la vereda,
paralelo al frente del lote, a una distancia máxima de 1,20
m desde el límite de propiedad hasta el eje del ramal; el
recubrimiento mínimo medido a partir de la clave del tubo
será de 0,30 m.
La mínima distancia libre horizontal medida entre tu-
berías de agua y alcantarillado (principal y/o ramal) ubi-
cados paralelamente, será de 0,20 m, las tuberías de agua
potable (principal y/o ramal) se ubicarán, respecto a las
redes eléctricas y de telefonía, en forma tal que garantice
una instalación segura.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320524
El Peruano
Tabla: Ubicación y recubrimiento de tuberías de Agua
TUBERÍA UBICACIÓN RECUBRIMIENTO MÍNIMO DIÁMETRO
CALLE CON CALLE SIN
ACCESO ACCESO
VEHICULAR VEHICULAR
PRINCIPAL - Entre medio 1,00 m 0,30 m - Función de
de calle y cálculo
costado de hidráulico.
calzada. - Mínimo
nominal de
63 mm.
RAMAL - Vereda 0,30 m 0,30 m - Función de
CONDOMINIAL cálculo
hidráulico.
- Mínimo en
función de
cálculo
hidráulico.
- En el caso
que la fuente
de abaste-
cimiento es
agua subte-
rránea, el diá-
metro nominal
mínimo será
de 1 ½".
6.3.4. Válvulas
El ramal condominial contará con válvula de interrup-
ción después del empalme a la tubería principal, con la
finalidad de aislar el conjunto de lotes que abastece el
ramal condominial.
6.3.5. Grifos Contra Incendio
Se ubicarán en las esquinas, a 0,20 m al interior del
filo de la vereda.
Se proyectarán en derivaciones de las tuberías de
90 mm ó de diámetro mayor y llevarán una válvula de
compuerta con la finalidad de permitir efectuar las re-
paraciones del grifo, sin afectar el abastecimiento nor-
mal.
6.3.6. Empalmes y Anclajes
El empalme del ramal condominial con la tubería prin-
cipal se realizará con tubería de diámetro mínimo igual a
63 mm.
Los accesorios de tuberías, válvulas y grifos contra
incendio, irán anclados con concreto simple o armado.
El diseño de los anclajes considera: tipo de accesorio,
diámetro, presión de prueba y el tipo de terreno donde se
instalarán.
ANEXO - ESQUEMA SISTEMA CONDOMINIAL DE AGUA
LEYENDA:
Tubería Principal de Agua Válvulas de Compuerta
Ramal Condominial de Agua

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
NORMA OS.060
DRENAJE PLUVIAL URBANO
1. OBJETIVO
El objetivo de la presente norma, es establecer los cri-
terios generales de diseño que permitan la elaboración
de proyectos de Drenaje Pluvial Urbano que comprenden
la recolección, transporte y evacuación a un cuerpo re-
ceptor de las aguas pluviales que se precipitan sobre un
área urbana.
2. ALCANCE
Son responsables de la aplicación de la presente nor-
ma el Programa Nacional de Agua Potable y Alcantarilla-
do PRONAP, el Programa de Apoyo al Sector de Sanea-
miento Básico - PASSB, delegando su autoridad para el
ejercicio de su función en donde corresponda, a sus res-
pectivas Unidades Técnicas.
2.1. BASE LEGAL
Los proyectos de drenaje pluvial urbano referentes a
la recolección, conducción y disposición final del agua de
lluvias se regirán con sujeción a las siguientes disposicio-
nes legales y reglamentarias.
- Normas Técnicas Peruanas NTP.
- Norma OS.100 Infraestructura Sanitaria para Pobla-
ciones Urbanas y
- Norma IS.010 Instalaciones Sanitarias para Edifica-
ciones
- Código Sanitario del Perú - D.L. 17505
- Ley General de Aguas y su Reglamento - D.L. 17752
del 24.07.90
2.2. Los estudios de Evaluación de Impacto Ambien-
tal, EIA a realizarse en la etapa de pre-inversión de un
proyecto de drenaje pluvial urbano, deberán ajustarse a
la reglamentación peruana, de no existir esta, se deberá
seguir las recomendaciones establecidas por el Banco
Interamericano de Desarrollo BID.
El BID clasifica a los proyectos de Sistemas de Agua
Potable y Alcantarillado en la categoría III, de acuerdo a
la clasificación establecida por el «Manual de Procedir-
nientos para Clasificar y Evaluar Impactos Ambientales
en la Operaciones del Banco».
3. DEFINICIONES
3.1. ALCANTARILLA.- Conducto subterráneo para
conducir agua de lluvia, aguas servidas o una combina-
ción de ellas.
3.2. ALCANTARILLADO PLUVIAL.- Conjunto de al-
cantarillas que transportan aguas de lluvia.
3.3. ALINEAMIENTO.- Dirección en el plano horizon-
tal que sigue el eje del conducto.
3.4. BASE.- Capa de suelo compactado, debajo de la
superficie de rodadura de un pavimento.
3.5. BERMA.- Zona lateral pavimentada o no de las
pistas o calzadas, utilizadas para realizar paradas de
emergencia y no causar interrupción del tránsito en la vía.
3.6. BOMBEO DE LA PISTA.- Pendiente transver-
sal contada a partir del eje de la pista con que termina
una superficie de rodadura vehicular, se expresa en por-
centaje.
3.7. BUZON.- Estructura de forma cilíndrica general-
mente de 1.20m de diámetro. Son construidos en mam-
postería o con elementos de concreto, prefabricados o
construidos en el sitio, puede tener recubrimiento de ma-
terial plástico o no, en la base del cilindro se hace una
sección semicircular la cual es encargada de hacer la tran-
sición entre un colector y otro.
Se usan al inicio de la red, en las intersecciones, cam-
bios de dirección, cambios de diámetro, cambios de pen-
diente, su separación es función del diámetro de los con-
ductos y tiene la finalidad de facilitar las labores de ins-
pección, limpieza y mantenimiento general de las tube-
rías así como proveer una adecuada ventilación. En la
superficie tiene una tapa de 60 cm de diámetro con orifi-
cios de ventilación.
3.8. CALZADA.- Porción de pavimento destinado a
servir como superficie de rodadura vehicular.
3.9. CANAL.- Conducto abierto o cerrado que trans-
porta agua de lluvia.
3.10. CAPTACIÓN.- Estructura que permite la entrada
de las aguas hacia el sistema pluvial.
3.11. CARGA HIDRAULICA.- Suma de las cargas de
velocidad, presión y posición.
3.12. COEFICIENTE DE ESCORRENTIA.- Coeficien-
te que indica la parte de la lluvia que escurre superficial-
mente.
3.13. COEFICIENTE DE FRICCIÓN.- Coeficiente de
rugosidad de Manning. Parámetro que mide la resisten-
cia al flujo en las canalizaciones.
3.14. CORTE.- Sección de corte.
3.15. CUENCA.- Es el área de terreno sobre la que
actúan las precipitaciones pluviométricas y en las que las
aguas drenan hacia una corriente en un lugar dado.
3.16. CUNETA.- Estructura hidráulica descubierta, estre-
cha y de sentido longitudinal destinada al transporte de aguas
de lluvia, generalmente situada al borde de la calzada.
3.17. CUNETA MEDIANERA.- (Mediana Hundida) Cu-
neta ubicada en la parte central de una carretera de dos
vías (ida y vuelta) y cuyo nivel está por debajo del nivel de
la superficie de rodadura de la carretera.
3.18. DERECHO DE VIA.- Ancho reservado por la au-
toridad para ejecutar futuras ampliaciones de la vía.
3.19. DREN.- Zanja o tubería con que se efectúa el
drenaje.
3.20. DRENAJE.- Retirar del terreno el exceso de agua
no utilizable.
3.21. DRENAJE URBANO.- Drenaje de poblados y ciu-
dades siguiendo criterios urbanísticos.
3.22. DRENAJE URBANO MAYOR.- Sistema de dre-
naje pluvial que evacua caudales que se presentan con
poca frecuencia y que además de utilizar el sistema de
drenaje menor (alcantarillado pluvial), utiliza las pistas
delimitadas por los sardineles de las veredas, como ca-
nales de evacuación.
3.23. DRENAJE URBANO MENOR.- Sistema de al-
cantarillado pluvial que evacua caudales que se presen-
tan con una frecuencia de 2 a 10 años.
3.24. DURACIÓN DE LA LLUVIA.- Es el intervalo de
tiempo que media entre el principio y el final de la lluvia y
se expresa en minutos.
3.25. EJE.- Línea principal que señala el alineamiento
de un conducto o canal.
3.26. ENTRADA.- Estructura que capta o recoge el
agua de escorrentía superficial de las cuencas.
3.27. ESTRUCTURA DE UNION.- Cámara subterrá-
nea utilizada en los puntos de convergencia de dos o más
conductos, pero que no está provista de acceso desde la
superficie. Se diseña para prevenir la turbulencia en el
escurrimiento dotándola de una transición suave.
3.28. FRECUENCIA DE LLUVIAS.- Es el número de
veces que se repite una precipitación de intensidad dada
en un período de tiempo determinado, es decir el grado
de ocurrencia de una lluvia.
3.29. FILTRO.- Material natural o artificial colocado para
impedir la migración de los finos que pueden llegar a ob-
turar los conductos, pero que a la vez permiten el paso
del agua en exceso para ser evacuada por los conductos.
3.30. FLUJO UNIFORME.- Flujo en equilibrio diná-
mico, es aquel en que la altura del agua es la misma a
lo largo del conducto y por tanto la pendiente de la su-
perficie del agua es igual a la pendiente del fondo del
conducto.
3.31. HIETOGRAMA.- Distribución temporal de la llu-
via usualmente expresada en forma gráfica. En el eje de
las abscisas se anota el tiempo y en el eje de las ordena-
das la intensidad de la lluvia.
3.32. HIDROGRAMA UNITARIO.- Hidrograma resul-
tante de una lluvia efectiva unitaria (1 cm), de intensidad
constante, distribución espacial homogénea y una dura-
ción determinada.
3.33. INTENSIDAD DE LA LLUVIA.- Es el caudal de
la precipitación pluvial en una superficie por unidad de
tiempo. Se mide en milímetros por hora (mm/hora) y tam-
bién en litros por segundo por hectárea (l/s/Ha).
3.34. LLUVIA EFECTIVA.- Porción de lluvia que escu-
rrirá superficialmente. Es la cantidad de agua de lluvia que
queda de la misma después de haberse infiltrado, evapo-
rado o almacenado en charcos.
3.35. MEDIANA.- Porción central de una carretera de
dos vías que permite su separación en dos pistas, una de
ida y otra de vuelta.
3.36. MONTANTE.- Tubería vertical por medio de la
cual se evacua las aguas pluviales de los niveles superio-
res a inferiores.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320526
El Peruano
3.37. PAVIMENTO.- Conjunto de capas superpuestas
de diversos materiales para soportar el tránsito vehicular.
3.38. PELO DE AGUA.- Nivel que alcanza el agua en
un conducto libre.
3.39. PENDIENTE LONGITUDINAL.- Es la inclinación
que tiene el conducto con respecto a su eje longitudinal.
3.40. PENDIENTE TRANSVERSAL.- Es la inclinación
que tiene el conducto en un plano perpendicular a su eje
longitudinal.
3.41. PERIODO DE RETORNO.- Periodo de retomo
de un evento con una magnitud dada es el intervalo de
recurrencia promedio entre eventos que igualan o exce-
den una magnitud especificada.
3.42. PRECIPITACIÓN.- Fenómeno atmosférico que
consiste en el aporte de agua a la tierra en forma de llu-
via, llovizna, nieve o granizo.
3.43. PRECIPITACION EFECTIVA.- Es la precipitación
que no se retiene en la superficie terrestre y tampoco se
infiltra en el suelo.
3.44. PONDING (LAGUNAS DE RETENCION).- Sis-
tema de retención de agua de lluvias para retardar su in-
greso al sistema de drenaje existente, a fin de no sobre-
cargarlo.
3.45. RADIER.- Disposición geométrica de formas, de-
clives y niveles de fondo que impiden la obstrucción de
las entradas y favorecen el ingreso del flujo de agua al
sistema de drenaje.
3.46. RASANTE.- Nivel del fondo terminado de un con-
ducto del sistema de drenaje.
3.47. REJILLA.- Estructura de metal con aberturas ge-
neralmente de tamaño uniforme utilizadas para retener sóli-
dos suspendidos o flotantes en aguas de lluvia o aguas resi-
duales y no permitir que tales sólidos ingresen al sistema.
3.48. REGISTRO.- Estructura subterránea que permite
el acceso desde la superficie a un conducto subterráneo con-
tinuo con el objeto de revisarlo, conservarlo o repararlo.
3.49. REVESTIMIENTO.- Recubrimiento de espesor
variable que se coloca en la superficie interior de un con-
ducto para resistir la acción abrasiva de los materiales
sólidos arrastrados por el agua y/o neutralizar las accio-
nes químicas de los ácidos y grasas que pueden conte-
ner los desechos acarreados por el agua.
3.50. SARDINEL (SOLERA).- Borde de la vereda.
3.51. SISTEMAS DE EVACUACION POR GRAVE-
DAD.- Aquellos que descargan libremente al depósito de
drenaje, ya sea natural o artificial.
3.52. SUMIDERO.- Estructura destinada a la captación
de las aguas de lluvias, localizados generalmente antes
de las esquinas con el objeto de interceptar las aguas antes
de la zona de tránsito de los peatones. Generalmente es-
tán concentrados a los buzones de inspección.
3.53. TIEMPO DE CONCENTRACION.- Es definido
como el tiempo requerido para que una gota de agua caí-
da en el extremo más alejado de la cuenca, fluya hasta
los primeros sumideros y de allí a través de los conductos
hasta el punto considerado.
El tiempo de concentración se divide en dos partes: el
tiempo de entrada y el tiempo de fluencia.
El tiempo de entrada es el tiempo necesario para que
comience el flujo de agua de lluvia sobre el terreno desde
el punto más alejado hasta los sitios de admisión, sean
ellos sumideros o bocas de torrente.
El tiempo de fluencia es el tiempo necesario para que
el agua recorra los conductos desde el sitio de admisión
hasta la sección considerada.
3.54. TUBERIAS RANURADAS.- Tuberías de metal
con aberturas en la parte superior para permitir la entrada
de las aguas pluviales.
3.55. VELOCIDAD DE AUTOLIMPIEZA.- Velocidad de
flujo mínima requerida que garantiza el arrastre hidráuli-
co de los materiales sólidos en los conductos evitando su
sedimentación.
3.56. VEREDA.- Senda cuyo nivel está encima de la
calzada y se usa para el tránsito de peatones. Se le deno-
mina también como acera.
3.57. VIAS CALLE.- Cuando toda la calzada limitada
por los sardineles se convierte en un canal que se utiliza
para evacuar las aguas pluviales. Excepcionalmente pue-
de incluir las veredas.
4.1. OBJETIVO
El término drenaje se aplica al proceso de remover el
exceso de agua para prevenir el inconveniente público y
proveer protección contra la pérdida de la propiedad y de
la vida.
En un área no desarrollada el drenaje escurre en for-
ma natural como parte del ciclo hidrológico. Este sistema
de drenaje natural no es estático pero está constantemente
cambiando con el entorno y las condiciones físicas.
El desarrollo de un área interfiere con la habilidad de
la naturaleza para acomodarse a tormentas severas sin
causar daño significativo y el sistema de drenaje hecho
por el hombre se hace necesario.
Un sistema de drenaje puede ser clasificado de acuer-
do a las siguientes categorías.
A.- Sistemas de Drenaje Urbano
B.- Sistemas de Drenaje de Terrenos Agrícolas
C.- Sistemas de Drenaje de Carreteras y
D.- Sistemas de Drenaje de Aeropuertos,
El drenaje Urbano, tiene por objetivo el manejo racio-
nal del agua de lluvia en las ciudades, para evitar daños
en las edificaciones y obras públicas (pistas, redes de
agua. redes eléctricas, etc.), así como la acumulación del
agua que pueda constituir focos de contaminación y/o
transmisión de enfermedades.
Los criterios que se establecen en la presente norma
se aplicarán a los nuevos proyectos de drenaje urbano y
los sistemas de drenaje urbano existentes deberán ade-
cuarse en forma progresiva.
4.2. ESTUDIOS BASICOS
En todo proyecto de drenaje urbano se debe ejecutar,
sin carácter limitativo los siguientes estudios de:
a) Topografía.
b) Hidrología.
c) Suelos.
d) Hidráulica.
e) Impacto Ambiental.
f) Compatibilidad de uso.
g) Evaluación económica de operación y manteni-
miento.
4.3. TIPOS DE SISTEMA DE DRENAJE URBANO.
El drenaje urbano de una ciudad está conformado por
los sistemas de alcantarillado, los cuales se clasifican
según el tipo de agua que conduzcan; así tenemos:
a) Sistema de Alcantarillado Sanitario.- Es el siste-
ma de recolección diseñado para llevar exclusivamente
aguas residuales domesticas e industriales.
b) Sistema de Alcantarillado Pluvial.- Es el sistema
de evacuación de la escorrentía superficial producida por
las lluvias.
c) Sistema de Alcantarillado Combinado.- Es el sis-
tema de alcantarillado que conduce simultáneamente las
aguas residuales (domésticas e industriales) y las aguas
de las lluvias.
4.4. APLICACION DE LA NORMA
En la presente norma se establecen los criterios que
deberán tenerse en consideración para el diseño de los
sistemas de alcantarillado pluvial que forman parte dre-
naje urbano do una ciudad.
4.5. INFORMACION BASICA
Todo proyecto de alcantarillado pluvial deberá contar
con la información básica indicada a continuación, la mis-
ma que deberá obtenerse de las Instituciones Oficiales
como el SENAMHI, Municipalidades, Ministerio de Vivien-
da, Construcción y Saneamiento:
- Información Meteorológica.
- Planos Catastrales.
- Planos de Usos de Suelo.
4.6. OBLIGATORIEDAD DEL SISTEMA DE ALCAN-
TARILLADO PLUVIAL
Toda nueva habilitación urbana ubicada en localida-
des en donde se produzcan precipitaciones frecuentes con
lluvias iguales o mayores a 10 mm en 24 horas, deberá
contar en forma obligatoria con un sistema de alcantari-
llado pluvial.
La entidad prestadora de servicios podrá exigir el dre-
naje pluvial en localidades que no reúnan las exigencias
de precipitación mencionadas en el párrafo anterior, por
consideraciones técnicas específicas y de acuerdo a las
condiciones existentes.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
4.7. RESPONSABILIDAD DEL PROYECTO
Todo proyecto de drenaje urbano deberá ser elabora-
do por un Ingeniero Civil o Ingeniero Sanitario Colegiado.
5. PRESENTACIÓN DEL PROYECTO
Todo proyecto de drenaje urbano deberá contar como
mínimo con los siguientes documentos:
5.1. PLANOS TOPOGRÁFICOS:
5.1.1. Plano General de la zona, a escala variable en-
tre 1:500 a 1: 1000 con curvas de nivel equidistanciadas
1 m o 0.50 m según sea el caso.
5.1.2. Plano del Área específica donde se proyecta la
ubicación de estructuras especiales, a escala entre 1:500
a 1:250.
5.1.3. Perfil longitudinal del eje de las tuberías y/o
ductos de conducción y descarga. La relación de la es-
cala horizontal a la escala vertical de este esquema será
de 10:1.
5.1.4. Se deberá contar con información topográfica
del Instituto Geográfico Nacional para elaboración de pla-
nos a mayor escala de zonas urbano - rurales,
5.1.5. Esquema de las secciones de ejes de tubería a
cada 25 m a una escala no mayor de 1: 100
5.1.6. Deberá obtenerse los datos aerofotográficos
existentes sobre la población que se estudie, así como la
cuenca hidrográfica, de los ríos y quebradas que afectan.
5.2. ESTUDIOS DE HIDRÁULICA E HIDROLOGIA
Los estudios hidráulicos e hidrológicos correspondien-
tes serán elaborados de acuerdo a lo indicado en el Anexo
Nº 1. Los estudios hidráulicos se efectuarán para proyec-
tos de Drenaje Urbano Menor y Drenaje Urbano Mayor
debiendo el proyectista demostrar que los sistemas exis-
tentes pueden soportar la incorporación de las aguas de
los nuevos sistemas.
5.3. ESTUDIOS DE SUELOS
Se deberá efectuar el estudio de suelos correspondien-
te, a fin de precisar las características del terreno a lo lar-
go del eje de los ductos de drenaje. Se realizarán calica-
tas cada 100 m. como mínimo y cada 500 m. corno máxi-
mo. El informe del estudio de suelos deberá contener:
- Información previa: antecedentes de la calidad del
suelo.
- Exploración decampo: descripción de los ensayos
efectuados.
- Ensayos de laboratorio
- Perfil del Suelo: Descripción, de acuerdo al detalle
indicado en la Norma E.050 Suelos y Cimentaciones,
de los diferentes estratos que constituyen el terreno ana-
lizado.
- Profundidad de la Napa Freática.
- Análisis físico - químico del suelo.
6. CONSIDERACIONES HIDRÁULICAS EN SISTE-
MAS DE DRENAJE URBANISMO MENOR CAPTACION
DE AGUAS SE PLUVIALES EN ZONAS URBANAS.
6.1. CONSIDERACIONES DEL CAUDAL DE DISEÑO
a) Los caudales para sistemas de drenaje urbano me-
nor deberán ser calculados:
1. Por el Método Racional si el área de la cuenca es
igual o menor a 13 Km2
.
2. Por el Método de Hidrograma Unitario o Modelos de
Simulación para área de cuencas mayores de 13 Km2
.
b) El período de retorno deberá considerarse de 2 a
10 años.
6.2. CAPTACION DE AGUAS PLUVIALES EN EDIFI-
CACIONES
Para el diseño del sistema de drenaje de aguas plu-
viales en edificaciones ubicadas en localidades de alta
precipitación con características iguales o mayores a las
establecidas en el párrafo 4.6, se deberá tener en consi-
deración las siguientes indicaciones.
Las precipitaciones pluviales sobre las azoteas causa-
rán su almacenamiento; mas con la finalidad de garantizar
la estabilidad de las estructuras de la edificación, estas
aguas deberán ser evacuadas a los jardines o suelos sin
revestir a fin de poder garantizar su infiltración al subsuelo.
Si esta condición no es posible deberá realizarse su eva-
cuación hacia el sistema de drenaje exterior o de calzada.
6.2.1. Almacenamiento de aguas pluviales en áreas
superiores o azoteas:
- El almacenamiento de agua pluvial en áreas supe-
riores o azoteas transmite a la estructura de la edificación
una carga adicional que deberá ser considerada para de-
terminar la capacidad de carga del techo y a la vez, el
mismo deberá ser impermeable para garantizar la estabi-
lidad de la estructura.
- El almacenamiento en azoteas será aplicable áreas
iguales o mayores a 500 m2
.
- La altura de agua acumulada en azoteas no deberá
ser mayor de 0,50 m.
- En el proyecto arquitectónico de las edificaciones se
debe considerar que las azoteas dispondrán de pendien-
tes no menores del 2% hacia la zona seleccionada para
la evacuación.
6.2.2. Criterios para evacuación del as aguas alma-
cenadas en azoteas:
- Para la evacuación de las aguas pluviales almace-
nadas en azoteas se utilizarán montantes de 0.05m. de
diámetro como mínimo y una ubicación que permita el
drenaje inmediato y eficaz con descarga a jardines o pa-
tios sin revestimiento.
6.2.3. Criterios para evacuación de las aguas plu-
viales de las viviendas
- En última instancia y luego de considerar lo indicado
en los párrafos 6.2.1 y 6.2.2 y no ser posible la infiltración
de las aguas pluviales, éstas deberán ser evacuadas ha-
cia el sistema de drenaje exterior o de calzada para lo
cual, se debe prever la colocación de ductos o canaletas
de descargas sin tener efectos erosivos en las cunetas
que corren a lo largo de las calles.
6.3. CAPTACION EN ZONA VEHICULAR - PISTA
Para la evacuación de las aguas pluviales en calza-
das, veredas y las provenientes de las viviendas se ten-
drá en cuenta las siguientes consideraciones:
6.3.1. Orientación del Flujo
En el diseño de pistas se deberá prever pendientes
longitudinales (Sl
) y transversales (St
) a fin de facilitar la
concentración del agua que incide sobre el pavimento
hacia los extremos o bordes do la calzada.
Las pendientes a considerar son:
Pendiente Longitudinal (Sl
) > 0,5%.
Pendiente Transversal (St
) de 2% a 4%
6.3.2. Captación y Transporte de aguas Pluviales
de calzada y aceras
La evacuación de las aguas que discurren sobre la cal-
zada y aceras se realizará mediante cunetas, las que con-
ducen el flujo hacia las zonas bajas donde los sumideros
captarán el agua para conducirla en dirección a las alcan-
tarillas pluviales de la ciudad.
a) Las cunetas construidas para este fin podrán tener
las siguientes secciones transversales (Ver fig. 1)
- Sección Circular.
- Sección Triangular.
- Sección Trapezoidal.
- Sección Compuesta.
- Sección en V.
b) Determinación de la capacidad de la cuneta
La capacidad de las cunetas depende de su sección
transversal, pendiente y rugosidad del material con que
se construyan.
La capacidad de conducción se hará en general utili-
zando la Ecuación de Manning.
La sección transversal de las cunetas generalmente
tiene una forma de triángulo rectángulo con el sardinel
formando el lado vertical del triángulo. La hipotenusa pue-
de ser parte de la pendiente recta desde la corona del
pavimento y puede ser compuesta de dos líneas rectas.
La figura 2 muestra las características de tres tipos de
cuneta de sección triangular y las ecuaciones que gobier-
nan el caudal que por ellas discurre, utilizando la ecua-
ción de Manning.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320528
El Peruano
El ancho máximo T de la superficie del agua sobre la
pista será:
- En vías principales de alto tránsito: Igual al ancho de
la berma.
- En vías secundarias de bajo tránsito: Igual a la mitad
de la calzada.
b.1. Coeficiente de rugosidad
La tabla Nº 1 muestra los valores del coeficiente de
rugosidad de Manning correspondientes a los diferentes
acabados de los materiales de las cunetas de las calles y
berma central.
Tabla Nº 1
Cunetas de las Calles Coeficiente de
Rugosidad
N
a. Cuneta de Concreto con acabado paleteado 0,012
b. Pavimento Asfáltico
1) Textura Lisa 0,013
2) Textura Rugosa 0,016
c. Cuneta de concreto con Pavimento Asfáltico
1) Liso 0,013
2) Rugoso 0,015
d. Pavimento de Concreto
1) Acabado con llano de Madera 0,014
2) Acabado escobillado 0,016
e. Ladrillo 0,016
f. Para cunetas con pendiente pequeña, donde
el sedimento puede acumularse, se incrementarán
los valores arriba indicados de n, en: 0,002
c) Evacuación de las aguas transportadas por las
cunetas
Para evacuación de las aguas de las cunetas deberá
preverse Entradas o Sumideros de acuerdo a la pendien-
te de las cunetas y condiciones de flujo.
d) Sumideros (Ver Figura Nº 3)
d.1. La elección del tipo de sumidero dependerá de
las condiciones hidráulicas, económicas y de ubicación y
puede ser dividido en tres tipos, cada uno con muchas
variaciones.
- Sumideros Laterales en Sardinel o Solera.- Este
ingreso consiste en una abertura vertical del sardinel a
través del cual pasa el flujo de las cunetas.
Su utilización se limita a aquellos tramos donde se tenga
pendientes longitudinales menores de 3%. (Ver fig. No 4).
- Sumideros de Fondo.- Este ingreso consiste en una
abertura en la cuneta cubierta por uno o más sumideros.
Se utilizarán cuando las pendientes longitudinales de
las cunetas sean mayores del 3%.
Las rejillas para este tipo de sumideros serán de ba-
rras paralelas a la cuneta.
Se podrán agregar barras cruzadas por razones es-
tructurales, pero deberán mantenerse en una posición
cercana al fondo de las barras longitudinales.
Los sumideros de fondo pueden tener una depresión
para aumentar su capacidad de captación.
- Sumideros Mixtos o Combinados.- Estas unida-
des consisten en un Sumidero Lateral de Sardinel y un
Sumidero de Fondo actuando como una unidad. El diá-
metro mínimo de los tubos de descarga al buzón de re-
unión será de 10".
Complementariamente puede usarse también.
- Sumideros de Rejillas en Calzada.- Consiste en
una canalización transversal a la calzada y a todo lo an-
cho, cubierta con rejillas.
d.2. Se utilizarán los siguientes tipos de sumideros:
• Tipo S1: Tipo grande conectado a la cámara. Co-
rresponde a sumideros del tipo mixto (Ver fig. No. 5)
• Tipo S2: Tipo grande conectado a la tubería. Corres-
ponde a sumideros de] tipo mixto. (Ver fig. No. 6).
• Tipo S3: Tipo chico conectado a la cámara (Ver
fig. No. 7)
• Tipo S4: Tipo chico conectado a la tubería (Ver fig.
No. 8)
Los sumideros tipo S3 y S4 se utilizarán únicamente
en los casos siguientes:
• Cuando el sumidero se ubica al centro de las aveni-
das de doble calzada.
• Cuando se conectan en serie con tipo grande S1 o
S2.
• Para evacuar las aguas pluviales provenientes de
las calles ciegas y según especificación del proyectista.
d.3. En caso de situaciones que requieren un trata-
miento distrito se diseñarán sumideros especiales.
d.4. Ubicación de lo Sumideros
La ubicación de los sumideros dependerá del caudal,
pendiente, la ubicación y geometría de enlaces e inter-
secciones, ancho de flujo permisible del sumidero, volu-
men de residuos sólidos, acceso vehicular y de peatones.
En general los sumideros deben ponerse en los pun-
tos bajos. Su ubicación normal es en las esquinas de cru-
ce de calles, pero al fin de entorpecer el tráfico de las
mismas, deben empezar retrazadas con respecto a las
alineaciones de las fachadas (Ver figura Nº 3).
Cuando las manzanas tienen grandes dimensiones se
colocarán sumideros intermedios.
Cuando el flujo de la cuneta es pequeño y el tránsito
de vehículos y de peatones es de poca consideración, la
corriente puede conducirse a través de la intersección
mediante una cuneta, hasta un sumidero ubicado aguas
abajo del cruce.
Por razones de economía se recomienda ubicar los
sumideros en la cercanía de alcantarillas y conductos de
desagüe del sistema de drenaje pluvial.
d.5. Espaciamiento de los Sumideros
Se determinará teniendo en cuenta los factores in-
dicados para el caso de la Ubicación de los Sumideros,
ítem d.4.
Para la determinación de espaciamiento de sumideros
ubicados en cuneta medianera, el proyectista deberá con-
siderar la permeabilidad del suelo y su erosionabilidad.
Cuando las condiciones determinan la necesidad de
una instalación múltiple o serie de sumideros, el espacia-
miento mínimo será de 6m.
d.6 Diseño Hidráulico de los Sumideros.
Se deberá tener en cuenta las siguientes variables:
- Perfil de la pendiente.
- Pendiente transversal de cunetas con solera.
- Depresiones locales.
- Retención de Residuos Sólidos.
- Altura de Diseño de la Superficie de Aguas dentro
del sumidero.
- Pendiente de los sumideros.
- Coeficiente de rugosidad de la superficie de las cu-
netas.
e) Rejillas
Las rejillas pueden ser clasificadas bajo dos conside-
raciones:
1. Por el material del que están hechas; pueden ser:
a. de Fierro Fundido (Ver fig. No. 9)
b. de Fierro Laminado (Platines de fierro) (ver fig. No
10, 11, 12)
2. Por su posición en relación con el sentido de des-
plazamiento principal de flujo; podrán ser:
a. De rejilla horizontal.
b. De rejilla vertical.
c. De rejilla horizontal y vertical.
Las rejillas se adaptan a la geometría y pueden ser
enmarcadas en figuras: Rectangulares, Cuadradas y Cir-
culares
Generalmente se adoptan rejillas de dimensiones
rectangulares y por proceso de fabricación industrial
se fabrican en dimensiones de 60 mm x 100 mm y 45 mm
x 100 mm (24"x 40" y 18" x 40").
La separación de las barras en las rejillas varia entre
20 mm - 35 mm - 50 mm (3/4" – 1 3/8" - 2") dependiendo
si los sumideros se van a utilizar en zonas urbanas o en
carreteras.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320530
El Peruano

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320532
El Peruano

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320534
El Peruano

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320536
El Peruano

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
f) Colectores de Aguas Pluviales
El alcantarillado de aguas pluviales está conformado
por un conjunto de colectores subterráneos y canales ne-
cesarios para evacuar la escorrentía superficial produci-
da por las lluvias a un curso de agua.
El agua es captada a través de los sumideros en las
calles y las conexiones domiciliarias y llevada a una red
de conductos subterráneos que van aumentando su diá-
metro a medida que aumenta el área de drenaje y descar-
gan directamente al punto más cerca no de un curso de
agua; por esta razón los colectores pluviales no requieren
de tuberías de gran longitud. Para el diseño de las tube-
rías a ser utilizadas en los colectores pluviales se deberá
tener en cuenta las siguientes consideraciones.
f.1. Ubicación y Alineamiento
Para el drenaje de la plataforma se deberá evitar la
instalación de colectores bajo las calzadas y bermas. Sin
embargo, cuando la ubicación bajo la calzada es inevita-
ble, deberá considerarse la instalación de registros pro-
vistos de accesos ubicados fuera de los límites determi-
nados por las bermas.
Los quiebres debidos a deflexiones de alineamiento
deberán tomarse con curvas circulares.
Las deflexiones de alineamiento en los puntos de quie-
bre no excederán de 10r, en caso contrario deberá em-
plearse una cámara de registro en ese punto.
f.2. Diámetro de los Tubos
Los diámetros mínimos serán los indicados en la Ta-
bla Nº 2.
Tabla Nº 2
Mínimos de Tuberías en Colectores de agua de lluvia
Tipo de Colector Diámetro Mínimo (m)
Colector Troncal 0,50
Lateral Troncal 0,40*
Conductor Lateral 0,40*
En instalaciones ubicadas parcial o totalmente bajo la
calzada se aumentarán en diámetros a 0.50 m por lo me-
nos
Los diámetros máximos de las tuberías están limita-
dos según el material con que se fabrican.
f.3. Resistencia
Las tuberías utilizadas en colectores de aguas pluvia-
les deberán cumplir con las especificaciones de resisten-
cia especificas en las Normas Técnicas Peruanas NTP
vigentes o a las normas ASTM, AWWA o DIN, según el
país de procedencia de las tuberías empleadas.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320538
El Peruano

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
f.4. Selección del Tipo de Tubería
Se tendrán en cuenta las consideraciones especifica-
das en las Normas Técnicas Peruanas NTP vigentes.
Los materiales de las tuberías comúnmente utilizadas
en alcantarillados pluviales son:
- Asbesto Cemento. - Concreto Armado
Centrifugado
- Hierro Fundido Dúctil. - Concreto Pretensado
Centrifugado
- Poly (cloruro de vinilo) - Concreto Armado vibrado
(PVC). con recubrimiento interior
de polietileno PVC.
- Poliéster reforzado con - Arcilla Vitrificada
fibra de vidrio GRP
f.5. Altura de Relleno
La profundidad mínima a la clave de la tubería desde
la rasante de la calzada debe ser de 1 m. Serán aplica-
bles las recomendaciones establecidas en la Normas Téc-
nicas Peruanas NTP o las establecidas en las normas
ASTM o DIN.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320540
El Peruano
f.6. Diseño Hidráulico
En el diseño hidráulico de los colectores de agua de
lluvia, se podrán utilizar los criterios de diseño de conduc-
tos cerrados.
Para el cálculo de los caudales se usará la fórmula de
Manning con los coeficientes de rugosidad para cada tipo
de material, según el cuadro siguiente:
Tubería Coeficiente de Rugosidad
«n» de Manning
Asbesto Cemento 0.010
Hierro Fundido Dúctil 0,010
Cloruro de Polivinilo 0,010
Poliéster Reforzado con fibra de vidrio 0,010
Concreto Armado liso 0,013
Concreto Armado con revestimiento 0,010
de PVC
Arcilla Vitrificada 0,010
El colector debe estar en capacidad de evacuar un
caudal a tubo lleno igual o mayor que el caudal de diseño.
El Gráfico Nº 1 muestra la representación gráfica de la
Ecuación de Manning para tuberías con un coeficiente de
rugosidad n de Manning igual a 0, 010.
REJILLAS DE FIERRO LAMINADO

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
FIGURA N° 13
TUBERÍA METÁLICA CORRUGADA RANURADA

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320542
El Peruano
f.7. Velocidad mínima
La velocidad mínima de 0,90 m/s fluyendo las aguas a
tubo lleno es requerida para evitar la sedimentación de
las partículas que como las arenas y gravas acarrea el
agua de lluvia.
f.8. Velocidad máxima
La velocidad máxima en los colectores con cantida-
des no significativas de sedimentos en suspensión es fun-
ción del material del que están hechas las tuberías y no
deberá exceder los valores indicados en la tabla Nº 3 a fin
de evitar la erosión de las paredes.
Tabla Nº 3
Velocidad Máxima para tuberías de alcantarillado (m/s)
Material de la Tubería Agua con fragmentos
de Arena y Grava
Asbesto Cemento 3,0
Hierro Fundido Dúctil 3,0
Cloruro de Polivinilo 6,0
Poliéster reforzado con fibra de vidrio 3,0
Arcilla Vitrificada 3,5
Concreto Armado de: 140 Kg/cm2 2,0
210 Kg/cm2 3,3
250 Kg/cm2 4,0
280 Kg/cm2 4,3
315 Kg/cm2 5,0
Concreto Armado de > 280 Kg/cm2 6,6
curado al vapor
f.9. Pendiente mínima
Las pendientes mínimas de diseño de acuerdo a los
diámetros, serán aquellas que satisfagan la velocidad
mínima de 0,90 m/s fluyendo a tubo lleno. Por este propó-
sito, la pendiente de la tubería algunas veces incrementa
en exceso la pendiente de la superficie del terreno.
g) Registros
g.1. Los registros instalados tendrán la capacidad su-
ficiente para permitir el acceso de un hombre y la instala-
ción de una chimenea. El diámetro mínimo de registros
para colectores será de 1,20 m.
Si el conducto es de dimensiones suficientes para el
desplazamiento de un operario no será necesario instalar
un registro, en este caso se deberá tener en cuenta los
criterios de espaciamiento.
g.2. Los registros deberán ubicarse fuera de la calza-
da, excepto cuando se instalen en caminos de servicio o
en calles, en este caso se evitará ubicarlos en las inter-
secciones.
Los registros deberán estar ubicados en:
- Convergencia de dos o más drenes.
- Puntos intermedios de tuberías muy largas.
- En zonas donde se presente cambios de diámetro
ce los conductos.
- En curvas o deflexiones de alineamiento (no es ne-
cesario colocar registros en cada curva o deflexión).
- En puntos donde se produce una brusca disminu-
ción de la pendiente.
g.3. Espaciamiento
- Para tuberías de diámetro igual o mayor a 1,20m., o
conductos de sección transversal equivalente, el espacia-
miento de los registros ser5 de 200 a 350 m.
- Para diámetros menores de 1,20 m. el espaciamien-
to de los registros será de 100 a 200 m.
- En el caso de conductos pequeños, cuando no sea
posible lograr velocidades de autolimpieza, deberá colo-
carse registros cada 100 m.
- Con velocidades de autolimpieza y alineamiento des-
provisto de curvas agudas, la distancia entre registros co-
rresponderá al rango mayor de los límites mencionados
en los párrafos anteriores.
g.4. Buzones
- Para colectores de diámetro menor de 1,20 m el bu-
zón de acceso estará centrado sobre el eje longitudinal
del colector.
- Cuando el diámetro del conducto sea superior al diá-
metro del buzón, éste se desplazará hasta ser tangente a
uno de los lados del tubo para mejor ubicación de los es-
calines del registro.
- En colectores de diámetro superior a 1,20 m. con
llegadas de laterales por ambos lados del registro, el des-
plazamiento se efectuará hacia el lado del lateral menor.
g.5. Disposición de los laterales o subcolectores
- Los laterales que llegan a un punto deberán conver-
ger formando un ángulo favorable con la dirección del flu-
jo principal.
- Si la conservación de la carga es crítica, se deberán
proveer canales de encauzamiento en el radier de la cá-
mara.
h) Estructura de Unión
Se utilizará sólo cuando el colector troncal sea de diá-
metro mayor a 1 m.
6.4. DEPRESIONES PARA DRENAJE
6.4.1. Finalidad
Una depresión para drenaje es una concavidad reves-
tida, dispuesta en el fondo de un conducto de aguas de
lluvia, diseñada para concentrar e inducir el flujo dentro
de la abertura de entrada del sumidero de tal manera que
este desarrolle su plena capacidad.
6.4.2. Normas Especiales
Las depresiones para drenaje deberán tener dimen-
siones no menores a 1,50m, y por ningún motivo deberán
invadir el área de la berma.
En pendientes iguales o mayores al 2%, la profundi-
dad de la depresión será de 15 cm, y se reducirá a 10 cm
cuando la pendiente sea menor al 2%.
6.4.3. Ensanches de cuneta
Estos ensanches pavimentados de cuneta unen el bor-
de exterior de la berma con las bocas de entrada de ver-
tederos y bajadas de agua. Estas depresiones permiten
el desarrollo de una plena capacidad de admisión en la
entrada de las instalaciones mencionadas, evitando una
inundación excesiva de la calzada.
La línea de flujo en la entrada deberá deprimirse como
mínimo en 15 cm bajo el nivel de la berma, cuidando de
no introducir modificaciones que pudieran implicar una de-
presión en la berma.
El ensanchamiento debe ser de 3m de longitud medi-
do aguas arriba de la bajada de aguas, a excepción de
zonas de pendiente fuerte en las que se puede exceder
este valor. (Ver fig. Nº 4)
6.4.4. En cunetas y canales laterales
Cualquiera que sea el tipo de admisión, los sumideros
de tubo instalados en una cuneta o canal exterior a la cal-
zada, tendrán una abertura de entrada ubicada de 10 a
15 cm bajo la línea de flujo del cauce afluente y la transi-
ción pavimentada del mismo se extenderá en una longi-
tud de 1,00 m aguas arriba de la entrada.
6.4.5. En cunetas con solera
Serán cuidadosamente dimensionadas: longitud, an-
cho, profundidad y forma.
Deberán construirse de concreto u otro material resis-
tente a la abrasión de acuerdo a las especificaciones del
pavimento de la calzada.
6.4.6. Tipo de pavimento
Las depresiones locales exteriores a la calzada se re-
vestirán con pavimento asfáltico de 5 cm de espesor o un
revestimiento de piedras unidas con mortero de 10 cm de
espesor.
6.4.7. Diseño
Salvo por razones de seguridad de tráfico todo sumi-
dero deberá estar provisto de una depresión en la entra-
da, aun cuando el canal afluente no esté pavimentado.
Si el tamaño de la abertura de entrada está en discu-
sión, se deberá optar por una depresión de mayor profun-
didad antes de incrementar la sección de la abertura.
6.5. TUBERIAS RANURADAS. (Ver Fig. N° 15)
Para el cálculo de tuberías ranuradas deberá susten-
tarse los criterios de cálculo adoptados.
6.6. EVACUACION DE LAS AGUAS RECOLECTA-
DAS
Las aguas recolectadas por los Sistemas de Drenaje
Pluvial Urbano, deberán ser evacuadas hacia depósitos

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
naturales (mar, ríos, lagos, quebradas depresiones, etc.)
o artificiales.
Esta evacuación se realizará en condiciones tales que
se considere los aspectos técnicos, económicos y de se-
guridad del sistema.
6.7. SISTEMAS DE EVACUACION
Clasificación:
1) Sistemas de Evacuación por Gravedad.
2) Sistemas de Evacuación por Bombeo.
6.7.1 Sistema de Evacuación por Gravedad
a) En caso de descarga al mar, el nivel de agua en la
entrega (tubería o canal) debe estar 1.50 m sobre el nivel
medio del mar.
b) En el caso de descarga a un río, el nivel de agua en
la descarga (tubería o canal) deberá estar por lo menos a
1,00 m sobre el máximo nivel del agua esperado para un
periodo de retorno de 50 años.
c) En el caso de un lago, el nivel de evacuación del
pelo de agua del evacuador o dren principal estará a 1.00
m, por encima del nivel del agua que alcanzará el lago
para un periodo de 50 años.
d) En general el sistema de evacuación debe descar-
gar libremente (> de 1.00 m sobre los máximos niveles
esperados), para evitar la obstrucción y destrucción del
sistema de drenaje pluvial.
En una tubería de descarga a un cuerpo de agua suje-
tos a considerables fluctuaciones en su nivel: tal como la
descarga en el mar con las mareas, en necesario preve-
nir que estas aguas entren en el desagüe, debiendo utili-
zarse una válvula de retención de mareas.
6.7.2. Sistema de Bombero
Cuando no es posible la evacuación por gravedad, se
debe considerar la alternativa de evacuación mediante el
uso de un equipo de bombas movibles o fijas (plantas de
bombeo).
6.7.3. Sistema de Evacuación Mixto
Cuando existan limitaciones para aplicar los criterios
indicados en los párrafos 6.7.1 y 6.7.2, es posible prever
condiciones de evacuación mixta, es decir, se podrá eva-
cuar por gravedad cuando la condición del nivel receptor
lo permita y, mediante una compuerta tipo Charnela, se
bloqueará cuando el nivel del receptor bloquee la salida
iniciando la evacuación mediante equipos de bombeo.
6.7.4. Equipos de Bombeo
Como en la evacuación de aguas pluviales la exigen-
cia es de grandes caudales y relativamente carga bajas,
las bombas de flujo axial y gran diámetro son las más
adecuadas para esta acción.
En caso de colocarse sistemas de bombeo accionados
por sistemas eléctricos, deberá preverse otras fuentes de
energía para el funcionamiento alternativo del sistema.
7. CONSIDERACIONES HIDRAÚLICAS EN SISTE-
MAS DE DRENAJE URBANO MAYOR
Los sistemas de drenaje mayor y menor instalados en
centros urbanos deberán tener la capacidad suficiente para
prevenir inundaciones por lluvias de poca frecuencia.
7.1. CONSIDERACIONES BASICAS DE DISEÑO
a) Las caudales para sistema mayor deberán ser cal-
culados por los métodos del Hidrograma Unitario o Mode-
los de Simulación. El Método Racional sólo deberá apli-
carse para cuencas menores de 13 Km2
.
b) El Período de Retorno no debe ser menor de 25
años.
c) El caudal que o pueda ser absorbido por el sistema
menor, deberá fluir por calles y superficie del terreno.
d) La determinación de la escorrentía superficial den-
tro del área de drenaje urbano o residencial producida por
la precipitación generada por una tormenta referida a un
cierto periodo de retorno nos permitirá utilizando la ecua-
ción de Manning determinar la capacidad de la tubería
capaz de conducir dicho caudal fluyendo a tubo lleno. (Ver
gráfico Nº 2)
n
S
R
A
Q
A
V
Q
n
S
R
V
2
/
1
3
/
2
2
/
1
3
/
2
×
×
=
⇒
×
=
⇒
×
=
Donde:
V= Velocidad media de desplazamiento (m/s)
R= Radio medio hidráulico (m)
S = Pendiente de la canalización
n= Coeficiente de rugosidad de Manning.
A= Sección transversal de la canalización (m2
)
Q= Caudal (Escorrentía superficial pico) (m3
/s)
e) Para reducir el caudal pico en las calles, en caso de
valores no adecuados, se debe aplicar el criterio de con-
trol de la descarga mediante el uso de lagunas de reten-
ción (Ponding).
f) Las Lagunas de Retención son pequeños reservo-
rios con estructuras de descarga regulada, que acumulan
el volumen de agua producida por el incremento de cau-
dales pico y que el sistema de drenaje existente no puede
evacuar sin causar daños.
g) Proceso de cálculo en las Lagunas de Retención.
Para la evacuación del volumen almacenado a fin de
evitar daños en el sistema drenaje proyectado o existen-
te, se aplicarán procesos de cálculo denominados Tránsi-
to a través de Reservorios.
h) Evacuación del Sistema Mayor.
Las vías calle, de acuerdo a su área de influencia, des-
cargarán, por acción de la gravedad, hacia la parte más
baja, en donde se preverá la ubicación de una calle de
gran capacidad de drenaje, denominada calle principal o
evacuador principal.
7.2. TIPOS DE SISTEMAS DE EVACUACION
a) Por gravedad.
b) Por bombeo.
7.2.1. Condiciones para evacuar por gravedad.
Para el sistema evacue por gravedad, y en función del
deposito de evacuación, las condiciones hidráulicas de
descarga son iguales a los descritos en el párrafo 6.7.1.
7.2.2. Condiciones de evacuación por bombeo
Deberán cumplir las condiciones descritas en el párra-
fo 6.7.2.
8. IMPACTO AMBIENTAL
Todo proyecto de Drenaje Pluvial Urbano deberá con-
tar con una Evaluación de Impacto Ambiental (EIA.). La
presentación de la ElA deberá seguir las normas estable-
cidas por el BID (Banco Interamericano de Desarrollo).
Sin carácter limitativo se deben considerar los siguien-
tes puntos:
- Los problemas ambientales del área.
- Los problemas jurídicos e institucionales en lo refe-
rente a las leyes, normas, procedimientos de control y or-
ganismos reguladores.
- Los problemas que pudieran derivarse de la descar-
ga del emisor en el cuerpo receptor.
- Los problemas que pudieran derivarse de la vulnera-
bilidad de los sistemas ante una situación de catástrofe o
de emergencias.
- La ubicación en zona de riesgo sísmico y las estruc-
turas e instalaciones expuestas a ese riesgo.
- Impedir la acumulación del agua por más de un día,
evitando la proliferación de vectores transmisores de en-
fermedades.
- Evitar el uso de sistemas de evacuación combina-
dos, por la posible saturación de las tuberías de aguas
servidas y la afloración de estas en la superficie o en las
cunetas de drenaje, con la consecuente contaminación y
proliferación de enfermedades.
- La evaluación económica social del proyecto en tér-
minos cuantitativos y cualitativos.
- El proyecto debe considerar los aspectos de seguri-
dad para la circulación de los usuarios (circulación de
personas y vehículos, etc) a fin de evitar accidentes.
- Se debe compatibilizar la construcción del sistema
de drenaje pluvial urbano con la construcción de las edifi-
caciones (materiales, inadecuación en ciertas zonas por
razones estáticas y paisajistas, niveles y arquitectura)
9. COMPATIBILIDAD DE USOS
Todo proyecto de drenaje urbano, deberá contar con
el inventario de obras de las compañías de servicio de:
- Telefonía y cable.
- Energía Eléctrica.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320544
El Peruano
- Agua Potable y Alcantarillado de Aguas Servidas.
- Gas.
Asimismo deberá contar con la información técnica de
los municipios sobre:
- Tipo de pista, anchos, espesores de los pavimentos.
- Retiros Municipales
La información obtenida en los puntos anteriores evi-
tará el uso indebido de áreas con derechos adquiridos,
que en el caso de su utilización podría ocasionar parali-
zaciones y sobrecosto.
En los nuevos proyectos de desarrollo urbano o con-
juntos habitacionales se debe exigir que los nuevos siste-
mas de drenaje no aporten más caudal que el existente.
En caso de que se superen los actuales caudales de
escorrentía superficial, el Proyectista deberá buscar sis-
temas de lagunas de retención para almacenar el agua
en exceso, producida por los cambios en el terreno debi-
do a la construcción de nuevas edificaciones.
10. MATERIALES
La calidad de los materiales a usarse en los sistemas
de Drenaje Pluvial Urbano deberá cumplir con las reco-
mendaciones establecidas en las Normas Técnicas Pe-
ruanas vigentes.
11.DISPOSICIÓN TRANSITORIA
La supervisión y aprobación de los Proyectos de Dre-
naje Pluvial Urbano estará a cargo de la autoridad com-
petente.
GRÁFICO N° 2
NOMOGRAMA DE LA ECUACIÓN DE MANNING PARA FLUJO A TUBO LLENO EN CONDUCTOS CIRCULARES

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
ANEXO Nº 01
HIDROLOGÍA
1. CALCULO DE CAUDALES DE ESCURRIMIENTO
a) Los caudales de escurrimiento serán calculados por
lo menos según:
- El Método Racional, aplicable hasta áreas de drena-
je no mayores a 13 Km2
.
- Técnicas de hidrogramas unitarios podrán ser em-
pleados para áreas mayores a 0.5 Km2
, y definitivamente
para áreas mayores a 13 Km2
.
b) Metodologías más complejas como las que emplean
técnicas de transito del flujo dentro de los ductos y cana-
lizaciones de la red de drenaje, técnicas de simulación u
otras, podrán ser empleadas a discreción del diseñador.
2. MÉTODO RACIONAL
a) Para áreas urbanas, donde el área de drenaje está
compuesta de subáreas o subcuencas de diferentes ca-
racterísticas, el caudal pico proporcionado por el método
racional viene expresado por la siguiente forma:
donde:
Q es el caudal pico m3
/s, I la intensidad de la lluvia de
diseño en mm/hora, Aj
es el área de drenaje de la j-ésima
de las subcuencas en Km2
, y Cj
es el coeficiente de esco-
rrentía para la j-ésima subcuencas, y m es el número de
subcuencas drenadas por un alcantarillado.
b) Las subcuencas están definidas por las entradas o
sumideros a los ductos y/o canalizaciones del sistema de
drenaje.
c) La cuenca está definida por la entrega final de las
aguas a un depósito natural o artificial, de agua (corriente
estable de agua, lago, laguna, reservorio, etc).
2.1. Coeficiente de Escorrentía
a) La selección del valor del coeficiente de escorrentía
deberá sustentarse en considerar los efectos de:
- Características de la superficie.
- Tipo de área urbana.
- Intensidad de la lluvia (teniendo en cuenta su tiempo
de retomo).
- Pendiente del terreno.
- Condición futura dentro del horizonte de vida del pro-
yecto.
b) El diseñador puede tomar en cuenta otros efectos
que considere apreciables: proximidad del nivel freático,
porosidad del subsuelo, almacenamiento por depresiones
del terreno, etc.
c) Las tablas 1a, 1b, 1c pueden usarse para la deter-
minación de los coeficientes de escorrentía.
d) El coeficiente de escorrentía para el caso de áreas
de drenaje con condiciones heterogéneas será estimado
como un promedio ponderado de los diferentes coeficien-
tes correspondientes a cada tipo de cubierta (techos, pa-
vimentos, áreas verdes, etc.), donde el factor de pondera-
ción es la fracción del área de cada tipo al área total.
2.2. Intensidad de la Lluvia
a) La intensidad de la lluvia de diseño para un deter-
minado punto del sistema de drenaje es la intensidad pro-
medio de una lluvia cuya duración es igual al tiempo de
concentración del área que se drena hasta ese punto, y
cuyo periodo de retorno es igual al del diseño de la obra
de drenaje.
Es decir que para determinarla usando la curva intensi-
dad - duración - frecuencia (IDF) aplicable a la zona urba-
na del estudio, se usa una duración igual al tiempo de con-
centración de la cuenca, y la frecuencia igual al recíproco
del periodo de retorno del diseño de la obra de drenaje.
b) La ruta de un flujo hasta un punto del sistema de
drenaje está constituido por:
- La parte donde el flujo fluye superficialmente desde
el punto más remoto del terreno hasta su punto de ingre-
so al sistema de ductos y/o canalizaciones.
- La parte donde el flujo fluye dentro del sistema de
ductos y/o canalizaciones desde la entrada en él hasta el
punto de interés.
c) En correspondencia a las partes en que discurre el
flujo, enunciadas en el párrafo anterior, el tiempo de con-
centración a lo largo de una ruta hasta un punto del siste-
ma de drenaje es la suma de:
- El tiempo de ingreso al sistema de ductos y canali-
zaciones, t0
.
- El tiempo del flujo dentro de alcantarillas y canaliza-
ciones desde la entrada hasta el punto, tf
. Siendo el tiem-
po de concentración a lo largo de una ruta hasta el punto
de interés es la suma de:
f
o
c t
t
t +
=
d) El tiempo de ingreso, t0
, puede obtenerse mediante
observaciones experimentales de campo o pueden esti-
marse utilizando ecuaciones como la presentadas en las
Tablas 2a y 2b.
e) La selección de la ecuación idónea para evaluar t0
será determinada según ésta sea pertinente al tipo de
escorrentía superficial que se presente en cada subcuen-
ca. Los tipos que pueden presentarse son el predominio
de flujos superficiales tipo lámina o el predominio de flu-
jos concentrados en correnteras, o un régimen mixto. La
Tabla 2 informa acerca de la pertinencia de cada fórmula
para cada una de las formas en que puede presentarse el
flujo superficial.
f) En ningún caso el tiempo de concentración debe ser
inferior a 10 minutos.
g) EL tiempo de flujo, tf
, está dado por la ecuación:
∑
=
=
n
i i
i
f
V
L
t
1
donde:
Li = Longitud del i-ésimo conducción (ducto o canal) a
lo largo de la trayectoria del flujo
Vi = Velocidad del flujo en el ducto o canalización.
h) En cualquier punto de ingreso al sistema de ductos
y canalizaciones, al menos una ruta sólo tiene tiempo de
ingreso al sistema de ductos, t0
. Si hay otras rutas estas
tienen los dos tipos de tiempos t0
. y tf
.
i) El tiempo de concentración del área que se drena
hasta un punto de interés en el sistema de drenaje es el
mayor tiempo de concentración entre todas las diferentes
rutas que puedan tomar los diversos flujos que llegan a
dicho punto.
2.3. Área de Drenaje
a) Debe determinarse el tamaño y la forma de la cuen-
ca o subcuenca bajo consideración utilizando mapas to-
pográficos actualizados. Los intervalos entre las curvas
de nivel deben ser lo suficiente para poder distinguir la
dirección del flujo superficial.
b) Deben medirse el área de drenaje que contribuye al
sistema que se está diseñando y las subáreas de drenaje
que contribuyen a cada uno de los puntos de ingreso a
los ductos y canalizaciones del sistema de drenaje.
c) El esquema de la divisoria del drenaje debe seguir
las fronteras reales de la cuenca, y de ninguna manera
las fronteras comerciales de los terrenos que se utilizan
en el diseño de los alcantarillados de desagües.
d) Al trazar la divisoria del drenaje deberán atenderse
la influencia de las pendientes de los pavimentos, la loca-
lización de conductos subterráneos y parques pavimenta-
dos y no pavimentados, la calidad de pastos, céspedes y
demás características introducidas por la urbanización.
2.4. Periodo de Retorno
a) El sistema menor de drenaje deberá ser diseñado
para un periodo de retorno entre 2 y 10 años. El periodo
de retorno está en función de la importancia económica

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320546
El Peruano
de la urbanización, correspondiendo 2 años a pueblos
pequeños.
b) El sistema mayor de drenaje deberá ser diseñado
para el periodo de retorno de 25 años.
c) El diseñador podrá proponer periodos de retorno
mayores a los mencionados según su criterio le indique
que hay mérito para postular un mayor margen de seguri-
dad debido al valor económico o estratégico de la propie-
dad a proteger.
2.5. Información Pluviométrica
Cuando el estudio hidrológico requiera la determina-
ción de las curvas intensidad – duración - frecuencia (IDF)
representativas del lugar del estudio, se procederá de la
siguiente manera:
a) Si la zona en estudio esta en el entorno de alguna
estación pluviográfica, se usará directamente la curva IDF
perteneciente a esa estación.
b) Si para la zona en estudio sólo existe información
pluviométrica, se encontrará la distribución de frecuencia
de la precipitación máxima en 24 horas de dicha estación,
y luego junto con la utilización de la información de la es-
tación pluviográfica más cercana se estimarán las preci-
pitaciones para duraciones menores de 24 horas y para
el período de retorno que se requieran. La intensidad re-
querida quedará dada por I(t,T)
= P(t,T)
/t, donde I(t,T)
es la
intensidad para una duración t y periodo de retorno T re-
queridos; y P(t,T)
es la precipitación para las mismas con-
diciones.
c) Como método alternativa para este último caso pue-
den utilizarse curvas IDF definidas por un estudio regio-
nal. De utilizarse el estudio regional «Hidrología del Perú»
IILA - UM – SENAMHI 1983 modificado, las fórmulas IDF
respectivas son las mostradas en las Tablas 3 a y 3 b.
d) Si el método racional requiere de intensidades de
lluvia menores de una hora, debe asegurarse que la cur-
va o relación IDF sea válida para esa condición.
3. METODOS QUE USAN TÉCNICAS DE HIDRO-
GRAMAS UNITARIOS
3.1. Hietograma de Diseño
a) En sitios donde no se disponga de información que
permita establecer la distribución temporal de la precipi-
tación durante la tormenta (hietograma), el hietograma
podrá ser obtenido en base a técnicas simples como la
distribución triangular de la precipitación o la técnica de
bloques alternantes.
b) La distribución triangular viene dado por las expre-
siones:
h= 2P /T, altura h del pico del hietograma, donde P es
la precipitación total.
r= ta
/Td
, coeficiente de avance de la tormenta igual al
tiempo al pico, ta
, entre la duración total. tb
=Td
- ta
= (1 - r)
Td, tiempo de recesión.
donde:
r puede estimarse de las tormentas de estaciones plu-
viográficas cercanas o tomarse igual a 0,6 dentro de un
criterio conservador.
c) La duración total de la tormenta para estos métodos
simplificados será 6, 12 o 24 horas según se justifique por
información de registros hidrológicos o de encuestas de
campo.
3.2. Precipitación Efectiva
a) Se recomienda realizar la separación de la precipi-
tación efectiva de la total utilizando el método de la Curva
Número (CN); pero pueden usarse otros métodos que el
diseñador crea justificable.
3.3. Descarga de Diseño
a) Determinado el hietograma de diseño y la precipita-
ción efectiva se pueden seguir los procedimientos gene-
rales de hidrología urbana establecidos por las técnicas
de hidrogramas unitarios y que son descritas en las refe-
rencias de la especialidad, con el fin de determinar las
descargas de diseño.
Tabla 1.a
Coeficientes de escorrentía para ser utilizados en el
Método Racional
CARACTERISTICAS DE LA PERIODO DE RETORNO (AÑOS)
SUPERFICIE 2 5 10 25 50 100 500
AREAS URBANAS
Asfalto 0.73 0.77 0.81 0.86 0.90 0.95 1.00
Concreto / Techos 0.75 0.80 0.83 0.88 0.92 0.97 1.00
Zonas verdes (jardines, parques, etc)
Condición pobre (cubierta de pasto menor del 50% del área)
Plano 0 - 2% 0.32 0.34 0.37 0.40 0.44 0.47 0.58
Promedio 2 - 7% 0.37 0.40 0.43 0.46 0.49 0.53 0.61
Pendiente Superior a 7% 0.40 0.43 0.45 0.49 0.52 0.55 0.62
Condición promedio (cubierta de pasto menor del 50% al 75% del área)
Plano 0 - 2% 0.25 0.28 0.30 0.34 0.37 0.41 0.53
Promedio 2 - 7% 0.33 0.36 0.38 0.42 0.45 0.49 0.58
Condición buena (cubierta de pasto mayor del 75% del área)
Plano 0 - 2% 0.21 0.23 0.25 0.29 0.32 0.36 0.49
Promedio 2 - 7% 0.29 0.32 0.35 0.39 0.42 0.46 0.56
AREAS NO DESARROLLADAS
Área de Cultivos
Plano 0 - 2% 0.31 0.34 0.36 0.40 0.43 0.47 0.57
Promedio 2 - 7% 0.35 0.38 0.41 0.44 0.48 0.51 0.60
Pastizales
Plano 0 - 2% 0.25 0.28 0.30 0.34 0.37 0.41 0.53
Promedio 2 - 7% 0.33 0.36 0.38 0.42 0.45 0.49 0.58
Bosques
Plano 0 - 2% 0.22 0.25 0.28 0.31 0.35 0.39 0.48
Promedio 2 - 7% 0.31 0.34 0.36 0.40 0.43 0.47 0.56
Tabla 1.b
Coeficientes de escorrentía promedio para áreas
urbanas
Para 5 y 10 años de Periodo de Retorno
Características de la superficie Coeficiente de
Escorrentía
Calles
Pavimento Asfáltico 0,70 a 0,95
Pavimento de concreto 0,80 a 0,95
Pavimento de Adoquines 0,70 a 0,85
Veredas 0,70 a 0,85
Techos y Azoteas 0,75 a 0,95
Césped, suelo arenoso
Plano ( 0 - 2%) Pendiente 0,05 a 0,10
Promedio ( 2 - 7%) Pendiente 0,10 a 0,15
Pronunciado (>7%) Pendiente 0,15 a 0,20
Césped, suelo arcilloso
Plano ( 0 - 2%) Pendiente 0,13 a 0,17
Promedio ( 2 - 7%) Pendiente 0,18 a 0,22
Pronunciado (>7%) Pendiente 0,25 a 0,35
Praderas 0.20
Tabla 1.c
Coeficientes de Escorrentía en áreas no
desarrolladas en función del tipo de suelo
Topografía y Tipo de Suelo
Vegetación Tierra Arenosa Limo arcilloso Arcilla Pesada
Bosques
Plano 0.10 0.30 0.40
Ondulado 0.25 0.35 0.50
Pronunciado 0.30 0.50 0.60
Pradera
Plano 0.10 0.30 0.40
Ondulado 0.16 0.36 0.55
Terrenos de Cultivo
Plano 0.30 0.50 0.60
Ondulado 0.40 0.60 0.70
Nota:
Plano ( 0 - 5% ) Pendiente
Ondulado ( 5 - 10%) Pendiente
Pronunciado >10% Pendiente

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
Tabla 2.a
Resumen de Ecuaciones de Tiempo de Concentración
Método Ecuación Flujo Tipo Lamina Flujo concentrado en Correnteras o Flujo en Tubería
Canales
Resis- Pendiente Longitud Dato de Resis- Pendiente Longitud Dato de Resis- Pendiente Longitud Dato de
tencia entrada tencia entrada tencia entrada
Eagleson X X X X
Federal Aviation X X X
Kinematic Wave X X X X
Henderson & Wooding
Kerby Hattawway X X X
Kirpich (TN) X X
Kirpich(PA) X X
SCS. Lag X X X
SCS Vel. X X X
Van Sickle X X X
Fórmula IILA Modificada
i(t,T)
= a x (1 + K x Log T) x (t + b)n-1
Para t<3 horas
Donde:
i = intensidad de la lluvia (mm/hora)
a = parámetro de intensidad (mm)
K = parámetro de frecuencia (adimensional)
b = parámetro (hora)
n = parámetro de duración (adimensional)
t = duración (hora)
P24
= ε
ε
ε
ε
εg
x (1 + K x logT)
a = (1/ tg
)n
x ε
ε
ε
ε
εg
Donde:
P24
= Máxima Precipitación en 24 horas
T = tiempo de retorno
tg
= duración de la lluvia diaria, asumido en prome-
dio de 15,2 para Perú.
K = K’g
b = 0,5 horas (Costa, centro y sur)
0,4 horas (Sierra)
0,2 horas (Costa norte y Selva)
ε
ε
ε
ε
εg
= Parámetro para determinar P24

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320548
El Peruano
Tabla 3.a
Subdivisión el Territorio en Zonas y Subzonas
Pluviométricas y Valores de los Parámetros K´g
y ε
ε
ε
ε
εo
que definen la distribución de probabilidades de hg
en cada punto
ZONA K´g
Subzona εg
123 K´g
= 0,553 1231
εg
= 85,0
1232
εg
= 75,0
1233
εg
= 100 - 0,022 Y
1234
εg
= 70 - 0,019 Y
1235
εg
= 24,0
1236
εg
= 30,5
1237
εg
= -2 + 0,006 Y
1238
εg
= 26,6
1239
εg
= 23,3
12310
εg
= 6 + 0,005 Y
12311
εg
= 1 + 0,005 Y
12312
εg
= 75,0
12313
εg
= 70
4 K´g
= 0,861 41
εg
= 20
5a K´g
= 11.εg
-0,85
5a1
εg
= -7,6 + 0,006 Y (Y>2300)
5a2
εg
= 32 - 0,177 Dc
5a3
εg
= -13 + 0,010 Y (Y>2300)
5a4
εg
= 3,8 + 0,0053 Y (Y>1500)
5a5
εg
= -6 + 0,007 Y (Y>2300)
5a6
εg
= 1,4 + 0,0067
5a7
εg
= -2 + 0,007 Y (Y>2000)
5a8
εg
= 24 + 0,0025 Y
5a9
εg
= 9,4 + 0,0067 Y
5a10
εg
= 18,8 + 0,0028 Y
5a11
εg
= 32,4 + 0,004 Y
5a12
εg
= 19,0 + 0,005 Y
5a13
εg
= 23,0 + 0,0143 Y
5a14
εg =
4,0 + 0,010 Y
5b K´g
= 130.εg
-1,4
5b1
εg
= 4 + 0,010 (Y>1000)
5b2
εg
= 41,0
5b3
εg
= 23,0 + 0,143 Y
5b4
εg
= 32,4 + 0,004 Y
5b5
εg
= 9,4 + 0,0067 Y
6 K´g
= 5,4.εg
-0,6
61
εg
= 30 - 0,50 Dc
9 K´g
= 22,5.εg
-0,85
91
εg
= 61,5
92
εg
= -4,5 + 0,323 Dm
(30XDm
x110)
93
εg
= 31 + 0,475(Dm
-
110) Dm
x110)
10 K´g
= 1,45 101
εg
= 12,5 + 0,95 Dm
Y : Altitud en msnm
Dc
: Distancia a la cordillera en Km
Dm
: Distancia al mar en Km
Tabla 3.b
Valores de los parámetros a y n que junto con K,
definen las curvas de probabilidad
Pluviométrica en cada punto de las subzonas
SUB ESTACION Nº TOTAL DE VALOR DE VALOR DE a
ZONA ESTACIONES n
1231
321-385 2 0.357 32.2
1233
384-787-805 3 0.405 a = 37,85 - 0,0083 Y
12313
244-193 2 0.432
1235
850-903 2 0.353 9.2
1236
840-913-918 4 0.380 11.0
958
1238
654-674-679 9 0.232 14.0
709-713-714
732-745-752
1239
769 1 0.242 12.1
12310
446-557-594 14 0.254 a = 3,01 + 0,0025 Y
653-672-696
708-711-712
715-717-724
757-773
12311
508-667-719 5 0.286 a = 0,46 + 0,0023 Y
750-771
5a2
935-968 2 0.301 a = 14,1 - 0,078 Dc
5a5
559 1 0.303 a = -2,6 + 0,0031 Y
5a10
248 1 0.434 a = 5,80 + 0,0009 Y
NORMA OS. 070
REDES DE AGUAS RESIDUALES
1. OBJETIVO
Fijar las condiciones exigibles en la elaboración del
proyecto hidráulico de las redes de aguas residuales fun-
cionando en lámina libre. En el caso de conducción a pre-
sión se deberá considerar lo señalado en la norma de lí-
neas de conducción.
2. ALCANCES
Esta Norma contiene los requisitos mínimos a los cua-
les deben sujetarse los proyectos y obras de infraestruc-
tura sanitaria para localidades mayores de 2000 habitan-
tes.
3.1. Dimensionamiento Hidráulico
En todos los tramos de la red deben ser calculados los
caudales inicial y final (Qi
y Qf
). El valor mínimo del caudal
a considerar, será de 1,5 L /s.
Los diámetros nominales a considerar no deben ser
menores de 100 mm.
Cada tramo debe ser verificado por el criterio de Ten-
sión Tractiva Media (σt
) con un valor mínimo σt
= 1,0 Pa,
calculada para el caudal inicial (Qi
), valor correspondien-
te para un coeficiente de Manning n = 0,013. La pendien-
te mínima que satisface esta condición puede ser deter-
minada por la siguiente expresión aproximada:
So
min = 0,0055 Qi
–0,47
Donde:
So
min.= Pendiente mínima (m/m)
Qi
= Caudal inicial (L/s)
Para coeficientes de Manning diferentes de 0,013, los
valores de Tensión Tractiva Media y pendiente mínima a
adoptar deben ser justificados. Los valores de diámetros
y velocidad mínima podrán ser calculados con las fórmu-
las de Ganguillet – Kutter.
Máxima pendiente admisible es la que corresponde a
una velocidad final Vf
= 5 m/s; las situaciones especiales
serán sustentadas por el proyectista.
Cuando la velocidad final (Vf
) es superior a la veloci-
dad crítica (Vc
), la mayor altura de lámina de agua admisi-
ble debe ser 50% del diámetro del colector, asegurando
la ventilación del tramo. La velocidad crítica es definida
por la siguiente expresión:
H
c R
g
V ⋅
⋅
= 6
Donde:
g = Aceleración de la gravedad (m/s2
)
RH
= Radio hidráulico (m)
La altura de la lámina de agua debe ser siempre cal-
culada admitiendo un régimen de flujo uniforme y perma-
nente, siendo el valor máximo para el caudal final (Qf
),
igual o inferior a 75% del diámetro del colector.
3.2. Cámaras de inspección
Las cámaras de Inspección podrán ser buzonetas y
buzones de inspección.
Las buzonetas se utilizarán en vías peatonales cuan-
do la profundidad sea menor de 1,00 m sobre la clave del
tubo. Se proyectarán sólo para colectores de hasta 200
mm de diámetro.
Los buzones de inspección se usan cuando la profun-
didad sea mayor de 1,0 m sobre la clave de la tubería.
Se proyectarán cámaras de inspección en todos los
lugares donde sea necesario por razones de inspección,
limpieza y en los siguientes casos:
• En el inicio de todo colector.
• En todos los empalmes de colectores.
• En los cambios de dirección.
• En los cambios de pendiente.
• En los cambios de diámetro.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
• En los cambios de material de las tuberías.
En los cambios de diámetro, debido a variaciones de
pendiente o aumento de caudal, las cámaras de inspec-
ción se diseñarán de manera tal que las tuberías coinci-
dan en la clave, cuando el cambio sea de menor a mayor
diámetro y en el fondo cuando el cambio sea de mayor a
menor diámetro.
Para tuberías de diámetro menor de 400 mm; si el diá-
metro inmediato aguas abajo, por mayor pendiente pue-
de conducir un mismo caudal en menor diámetro, no se
usará este menor diámetro; debiendo emplearse el mis-
mo del tramo aguas arriba.
En las cámaras de inspección en que las tuberías no
lleguen al mismo nivel, se deberá proyectar un dispositivo
de caída cuando la altura de descarga o caída con respec-
to al fondo de la cámara sea mayor de 1 m (Ver anexo 2).
El diámetro interior de los buzones de inspección será
de 1,20 m para tuberías de hasta 800 mm de diámetro y
de 1,50 m para las tuberías de hasta 1200 mm. Para tu-
berías de mayor diámetro las cámaras de inspección se-
rán de diseño especial. Los techos de los buzones conta-
rán con una tapa de acceso de 0,60 m de diámetro.
La distancia entre cámaras de inspección y limpieza
consecutivas está limitada por el alcance de los equipos
de limpieza. La separación máxima depende del diámetro
de las tuberías, según se muestra en la tabla N° 1.
TABLA N° 1
DIÁMETRO NOMINAL DE DISTANCIA
LA TUBERÍA (mm) MÁXIMA (m)
100 60
150 60
200 80
250 a 300 100
Diámetros mayores 150
Las cámaras de inspección podrán ser prefabricadas
o construidas en obra. En el fondo se proyectarán canale-
tas en la dirección del flujo.
3.3. Ubicación de tuberías
En las calles o avenidas de 20 m de ancho o menos se
proyectará un solo colector de preferencia en el eje de la
vía vehicular.
En avenidas de más de 20 m de ancho se proyectará
un colector a cada lado de la calzada.
La distancia entre la línea de propiedad y el plano ver-
tical tangente de la tubería debe ser como mínimo 1,5 m.
La distancia entre los planos tangentes de las tuberías de
agua potable y red de aguas residuales debe ser como
mínimo de 2 m.
El recubrimiento sobre las tuberías no debe ser menor
de 1,0 m en las vías vehiculares y de 0,60 m en las vías
peatonales. Los recubrimientos menores deben ser justi-
ficados.
En las vías peatonales, pueden reducirse las distan-
cias entre las tuberías y entre éstas y el límite de propie-
dad, así como, los recubrimientos siempre y cuando:
- Se diseñe protección especial a las tuberías para evi-
tar su fisuramiento o rotura.
- Si las vías peatonales presentan elementos (bancas,
jardineras, etc.) que impidan el paso de vehículos.
En caso de posibles interferencias con otros servicios
públicos, se deberá coordinar con las entidades afecta-
das con el fin de diseñar con ellas, la protección adecua-
da. La solución que adopte debe contar con la aprobación
de la entidad respectiva.
En los puntos de cruce de colectores con tuberías de
agua de consumo humano, el diseño debe contemplar el
cruce de éstas por encima de los colectores, con una dis-
tancia mínima de 0,25 m medida entre los planos horizon-
tales tangentes. En el diseño se debe verificar que el pun-
to de cruce evite la cercanía a las uniones de las tuberías
de agua para minimizar el riesgo de contaminación del
sistema de agua de consumo humano.
Si por razones de niveles disponibles no es posible
proyectar el cruce de la forma descrita en el ítem anterior,
será preciso diseñar una protección de concreto en el co-
lector, en una longitud de 3 m a cada lado del punto de
cruce.
La red de aguas residuales no debe ser profundizada
para atender predios con cota de solera por debajo del
nivel de vía. En los casos en que se considere necesario
brindar el servicio para estas condiciones, se debe reali-
zar un análisis de la conveniencia de la profundización
considerando sus efectos en los tramos subsiguientes y
comparándolo con otras soluciones.
4. CONEXIÓN PREDIAL
4.1. Diseño
Cada unidad de uso debe contar con un elemento de
inspección de fácil acceso a la empresa prestadora del
servicio.
4.2. Elementos de la Conexión
Deberá considerar:
- Elemento de reunión: Cámara de inspección.
- Elemento de conducción: Tubería con una pendiente
mínima de 15 por mil.
- Elementos de empalme o empotramiento: Accesorio
de empalme que permita la descarga en caída libre sobre
la clave del tubo colector.
4.3. Ubicación
La conexión predial de redes de aguas residuales, se
ubicará a una distancia entre 1,20 m y 2,00 m del límite
izquierdo o derecho de la propiedad.
4.4. Diámetro
El diámetro mínimo de la conexión será de 100mm.
5. SISTEMAS CONDOMINIALES DE ALCANTARI-
LLADO
5.1. GENERALIDADES
5.1.1. Objetivo
Disponer de un conjunto uniforme de procedimientos
para la elaboración de proyectos de alcantarillado utili-
zando el sistema condominial
5.1.2. Ámbito de aplicación
La presente norma tendrá vigencia en todo el territorio
de la republica del Perú sin importar el número de habi-
tantes de la localidad.
5.1.3. Alcances
Las EPS y otros prestadores de servicio aplicarán el
presente reglamento en todo el ámbito de su administra-
ción en las que las condiciones locales lo permitan.
5.1.4. Implementación del Sistema Condominial:
Etapas de Intervención
La implementación de estos sistemas será través de
las siguientes etapas:
I.- Planificación
II.- Promoción
III.- Diseño
IV.- Organización y Capacitación
V.- Supervisión y Recepción de Obra
VI.- Seguimiento, Monitoreo, Evaluación y Ajuste.
5.1.5. Definiciones
a) Guía Metodológica
Documento que permite la Intervención Técnico-So-
cial en la Elaboración y Ejecución de Proyectos Condomi-
niales de Agua Potable y Alcantarillado
Cada EPS y/o prestadoras de servicio implementarán
de acuerdo a las condiciones locales, su respectiva guía
que deberán aplicarse en las provincias de su ámbito de
intervención y por extensión en la región en la que se ubica.
b) Condominio
Se llama condominio a un conjunto de lotes pertene-
cientes a una ó más manzanas.
c) Sistema Condominial
Sistema de abastecimiento de agua potable y alcanta-
rillado que considera al condominio como unidad de aten-
ción del servicio.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320550
El Peruano
d) Tubería Principal
En sistemas de alcantarillado: colector que recibe las
aguas residuales provenientes de los ramales condomi-
niales.
e) Ramal Condominial
En sistemas de alcantarillado: es el colector ubicado
en el frente del lote, que recibe las aguas residuales pro-
venientes de un condominio y descarga en la tubería prin-
cipal de alcantarillado. No se permitirán ramales por el
fondo del lote.
f) Caja Condominial
En los sistemas de alcantarillado: cámara de inspec-
ción ubicada en el trazo del ramal condominial, destinada
a la inspección y mantenimiento del mismo. Puede ser
parte de la conexión domiciliaria de alcantarillado.
g) Trampa de Grasas
Cámara de retención a implementarse dentro del lote,
conectado a los lavaderos, independiente de la descarga
proveniente de los otros servicios, con la finalidad de re-
tener las partículas de grasa y otros elementos sólidos.
Su uso deberá ser previamente justificado.
h) Tensión Tractiva
Es el esfuerzo tangencial unitario asociado al escurri-
miento por gravedad en la tubería de alcantarillado, ejer-
cido por el líquido sobre el material depositado.
i) Pendiente Mínima
Valor mínimo de la pendiente determinada utilizando
el criterio de tensión tractiva que garantiza la autolimpie-
za de la tubería.
j) Profundidad
Diferencia de nivel entre la superficie de terreno y la
generatriz inferior interna de la tubería.
k) Recubrimiento
Diferencia de nivel entre la superficie de terreno y la
generatriz superior externa de la tubería (clave de la tu-
bería).
l) Conexión Domiciliaria de Alcantarillado
Conjunto de elementos sanitarios instalados con la fi-
nalidad de permitir la evacuación del agua residual prove-
niente de cada lote.
5.2. DATOS BÁSICOS DE DISEÑO
5.2.1. Levantamiento Topográfico
La información topográfica para la elaboración de pro-
yectos incluirá:
- Plano de lotización del asentamiento con curvas de
nivel cada 1 m. indicando la ubicación y detalles de los
servicios existentes y/o cualquier referencia importante.
- Perfil longitudinal a nivel del eje de vereda en ambos
frentes de la calle, en todas las calles del asentamiento
humano, y en el eje de la vía, donde técnicamente sea
necesario.
- Secciones transversales: mínimo 3 cada 100 metros
en terrenos planos y mínimo 6 por cuadra, donde exista
desnivel pronunciado entre ambos frentes de calle y don-
de exista cambio de pendiente. En Todos los casos deben
incluirse nivel de lotes.
- Perfil longitudinal de los tramos que encontrándose
fuera del asentamiento humano, pero que sean necesa-
rios para el diseño de los empalmes con la red de agua y/
o colectores existentes.
- Se ubicará en cada habilitación un BM auxiliar como
mínimo y dependiendo del tamaño de la habilitación se
ubicarán dos o más, en puntos estratégicamente distri-
buidos para verificar las cotas de cajas condominiales y/o
buzones a instalar.
5.2.2. Suelos
Se deberá contemplar el reconocimiento general del
terreno y el estudio de evaluación de sus características,
considerando los siguientes aspectos:
- Determinación de la agresividad del suelo con indi-
cadores de PH, sulfatos, cloruros y sales solubles totales.
- Otros estudios necesarios en función de la naturale-
za del terreno, a criterio del consultor.
5.2.3. Población
Se deberá determinar la población de saturación y la
densidad poblacional para el periodo de diseño adoptado.
La determinación de la población final de saturación
para el periodo de diseño adoptado se realizará a partir
de proyecciones, utilizando la tasa de crecimiento por dis-
tritos establecida por el organismo oficial que regula es-
tos indicadores
En caso no se pudiera determinar la densidad pobla-
cional de saturación, se adoptará 6 hab/lote.
5.2.4. Coeficiente de Retorno
El valor del Coeficiente de Retorno será el establecido
en la presente norma.
5.2.5. Caudal de Diseño para Sistemas de Alcanta-
rillado
Se determinarán para el inicio y fin del periodo de di-
seño.
El diseño del sistema se realizará con el valor del cau-
dal máximo horario futuro.
5.3. CRITERIOS DE DISEÑO
5.3.1. Componentes del Sistema Condominial de Al-
cantarillado
El sistema condominial de alcantarillado estará com-
puesto por:
- Tubería Principal de Alcantarillado
Tubería que recibe las aguas residuales provenientes
de los ramales condominiales. Su dimensionamiento se
efectuará sobre la base de cálculos hidráulicos. El valor
del diámetro nominal será como mínimo 160 mm.
- Ramal Condominial de Alcantarillado
Tubería que recolecta aguas residuales de un condo-
minio y descarga en la tubería principal de alcantarillado
en un punto. Su dimensionamiento se efectuará sobre la
base de cálculos hidráulicos. El valor del diámetro nomi-
nal será como mínimo 110 mm.
5.3.2. Cálculo Hidráulico
Las formulas a utilizarse en la determinación del diá-
metro efectivo del sistema de alcantarillado deberán ga-
rantizar un régimen de escurrimiento permanente y uni-
forme, la expresión recomendada es la expresión de
Manning
5.3.3. Pendientes de la Tubería de Alcantarillado
Las pendientes de la tubería principal y del ramal con-
dominial deberán cumplir la condición de autolimpieza apli-
cando el criterio de tensión tractiva.
5.3.4. Ubicación y Recubrimiento de Tuberías de Al-
cantarillado
Se fijarán las secciones transversales de las calles del
proyecto siendo necesario analizar el trazo de las tube-
rías nuevas con respecto de otros servicios existentes y/o
proyectados.
- Tubería Principal de Alcantarillado
La tubería principal de alcantarillado se ubicará en-
tre el medio de la calle y el costado de la calzada; a
partir de un punto, ubicado como mínimo a 1,30 metro
del límite de propiedad y hacia el centro de la calzada.
El recubrimiento mínimo medido a partir de la clave del
tubo será de 1,00 m para zonas con acceso vehicular y
de 0,30 m para zonas sin acceso vehicular y/o en zona
rocosa, debiéndose verificar, para cualquier profundi-
dad adoptada, la deformación (deflexión) de la tubería
generada por cargas externas. Para toda profundidad
de enterramiento de tubería, el proyectista planteará y
sustentará técnicamente la protección empleada, la que
estará sujeta a la aprobación por parte del Equipo Téc-
nico correspondiente.
- Ramal Condominial de Alcantarillado
El ramal condominial de alcantarillado se ubicará en la
vereda y paralelo al frente del lote. El eje del ramal se
ubicará de preferencia sobre el eje de vereda, o en su
defecto, a una distancia de 0,50 m a partir del límite de
propiedad.
El recubrimiento mínimo medido a partir de la clave del
tubo será de 0,20 m cuando el tipo de suelo sea rocoso.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
Cuando el tipo de suelo donde se ubicará el ramal
sea semiroca o/y natural, el recubrimiento mínimo será
de 0,30 m.
Para toda profundidad de enterramiento de tubería, el
proyectista planteará y sustentará técnicamente la pro-
tección empleada, debiéndose verificar la deformación
(deflexión) de la tubería generada por cargas externas.
La ubicación y profundidad de los ramales condomi-
niales deben garantizar la adecuada evacuación de los
desagües del interior de la vivienda.
Tabla : Ubicación y recubrimiento de tuberías de
Alcantarillado
TUBERÍA UBICACIÓN RECUBRIMIENTO MÍNIMO DIÁMETRO
CALLE CON CALLE SIN
ACCESO ACCESO
VEHICULAR VEHICULAR
PRINCIPAL - Entre medio 1,00 m 0,30 m - Función de
de calle y cálculo
costado de hidráulico.
calzada. - Mínimo
nominal de
160 mm.
RAMAL - Vereda – 0,20 m 0,20 m - Función de
CONDOMINIAL terreno cálculo
rocoso hidráulico.
- Vereda – 0,30 m 0,30 m - Mínimo
terreno nominal de
semiroca 110 mm.
y natural
Si existiera desnivel en el trazo del ramal condomi-
nial de alcantarillado, se implementará la solución ade-
cuada con la finalidad de salvar este, pudiéndose utili-
zar curvas para este fin, en todos los casos la solución
a aplicar contará con la protección conveniente. El pro-
yectista planteará y sustentará técnicamente la solución
empleada.
Los ramales condominiales se proyectarán en la me-
dida de lo posible en tramos rectos entre cajas condomi-
niales (ver artículo N° 26); en casos excepcionales debi-
damente sustentados, se podrá utilizar una curva en el
ramal, con la finalidad de garantizar la profundidad míni-
ma de enterramiento.
En todos los casos, el proyectista tiene libertad para
ubicar la tubería principal, ramales y los elementos que
forman parte de la conexión domiciliaria de agua potable
y alcantarillado, de forma conveniente, respetando los ran-
gos establecidos y adecuándose a las condiciones del
terreno; el mismo criterio se aplica a las protecciones que
considere implementar.
Los casos en que la ubicación de tuberías no respete
los rangos y valores mínimos establecidos, deberán ser
debidamente sustentados.
5.3.5. Elementos del Sistema
Los elementos de inspección utilizados en el sistema
condominial son:
A - Caja Condominial
Cámara ubicada en el trazo del ramal condominial, des-
tinada a la inspección y mantenimiento del mismo. Puede
formar parte de la conexión domiciliaria de alcantarillado.
Se construirán en los siguientes casos:
- Al inicio de los tramos de arranque del ramal condo-
minial.
- Cambio de dirección del ramal condominial.
- Cambio de pendientes del ramal condominial, de ser
necesario.
- Lugares donde se requieran por razones de inspec-
ción y limpieza.
En zonas de fuerte pendiente corresponderá una caja
por cada lote atendido, sirviendo como punto de empal-
me para la respectiva conexión domiciliaria. En zonas de
pendiente suave la conexión entre el lote y el ramal con-
dominial podrá ser mediante cachimba, tee sanitaria, yee
en reemplazo de la caja condominial y su registro corres-
pondiente.
La separación máxima entre cajas condominiales será
de 20 m.
B – Buzón
Los buzones estarán ubicados en el colector princi-
pal. Serán Tipo Convencional – diámetro del buzón 1,20
m hasta 3,00 m de profundidad y 1,50 m para profundi-
dades mayores de 3,00 m; el espesor de muros, sola-
dos y techo será de 0,20 m -, se construirán en los si-
guientes casos:
- Cambio de dirección de la tubería principal
- Cambio de pendientes de la tubería principal
- Cambio de diámetro de la tubería principal
- Lugares donde sea necesario por razones de ins-
pección y limpieza
C – Buzoneta
Las buzonetas estarán ubicadas en el colector princi-
pal. Su diámetro será 0.60m y el espesor del fuste será
0.15m, y se construirán alternativamente a los buzones,
en los siguientes casos.
- Arranque de colector
- Cambios de dirección, pendiente e inspección para
tramos de colector con tubería de hasta 200mm.
La tubería principal se proyectará en tramos rectos
entre buzones. La separación máxima entre buzones
será de 60 m para tuberías de 160 mm y de 80 m para
tuberías de 200 mm. No se permitirán tramos curvos ó
quebrados.
Colectores con tubería mayor a 200mm necesariamen-
te se inspeccionarán mediante buzones.
ANEXO 1
NOTACIÓN Y VALORES GUÍA
A.1 Población Notación Unidades
A.1.1 Densidad poblacional inicial di
habitantes/ha
A.1.2 Densidad poblacional final df
habitantes/ha
A.1.3 Población inicial Pi
habitantes
A.1.4 Población final Pf
habitantes
A.2 Coeficiente para la determinación de caudales Notación
Unidades
A.2.1 Coeficiente de retorno C Adimensional
A.2.2 Coeficiente de caudal máximo diario k1
Adimensional
A.2.3 Coeficiente de caudal máximo horario k2
Adimensional
A.2.4 Coeficiente de caudal mínimo horario k3
Adimensional
A.2.5 Consumo efectivo percápita de agua (no incluye pérdidas de agua)
A.2.5.1 Consumo efectivo inicial qi
L/(hab.día)
A.2.5.2 Consumo efectivo final qf
L/(hab.día)
A.3 Áreas y longitudes Notación Unidades
A.3.1 Área drenada inicial para un tramo ai
hectáreas
de red
A.3.2 Área drenada final para un tramo af
hectáreas
de red
A.3.3 Longitud de vías L km
A.3.4 Área edificada inicial Aei
m2
A.3.4 Área edificada final Aef
m2
A.4 Contribuciones y caudales Notación Unidades
A.4.1 Contribución por infiltración I L/s
A.4.2 Contribución media inicial de aguas Qi
L/s
residuales domésticas
A.4.3 Contribución media final de aguas Qf
L/s
residuales domésticas
A.4.4 Contribución singular inicial Qci
L/s
A.4.5 Contribución singular final Qcf
L/s
A.4.6 Caudal inicial de un tramo de red
A.4.6.1 Si no existen mediciones de caudal Qi
L/s
utilizables por el proyecto
Qi
= (k2
.Qi
) + I + Σqci
A.4.6.2 Si existen hidrogramas utilizables
por el proyecto Qi
= Qi máx
+ ΣQci
Qi
L/s
Qi
máx =Caudal máximo del hidro-
grama, calculado con ordenadas
proporcionales del hidrograma
existente
A.4.7 Caudal final de un tramo de red
A.4.7.1 Si no existen mediciones del caudal Qf
L/s
utilizables por el proyecto
Qf
= (k1
. k2
. Qf
) + I + ΣQcf

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320552
El Peruano
A.4.7.2 Si existen hidrogramas utilizables Qf
L/s
por el proyecto Qf
= Qf máx
+ ΣQcf
Qi
máx =Caudal máximo del hidro-
grama, calculado con ordenadas
proporcionales del hidrograma
existente
A.5 Tasa de Contribución Notación Unidades
A.5.1 Tasa de contribución inicial por Tai
L/(s.ha)
superficie drenada Tai
= (Qi
- ΣQci
)/ ai
A.5.2 Tasa de contribución final por Taf
L/(s.ha)
superficie drenada Taf
= (Qf
- ΣQcf
)/ af
A.5.3 Tasa de contribución final por Txi
L/(s.km)
superficie drenada Txi
= (Qi
- ΣQci
)/ L
A.5.4 Tasa de contribución final por Txf
L/(s.km)
superficie drenada Txf
= (Qf
- ΣQcf
)/ L
A.5.5 Tasa de contribución por infiltración Ti
L/(s.km)
A.6 Variables geométricas de la Notación Unidades
sección del flujo
A.6.1 Diámetro do
m
A.6.2 Area mojada de escurrimiento inicial Ai
m2
A.6.3 Area mojada de escurrimiento final Af
m2
A.6.4 Perímetro mojado p m
A.7 Variables utilizadas en el Notación Unidades
dimensionamiento hidráulico
A.7.1 Radio hidráulico RH
m
A.7.2 Altura de la lámina de agua inicial yi
m
A.7.3 Altura de la lámina de agua final yf
m
A.7.4 Pendiente mínima admisible So
min m/m
A.7.5 Pendiente máxima admisible So
max m/m
A.7.6 Velocidad inicial Vi
= Qi
/ Ai
Vi
m/s
A.7.7 Velocidad final Vf
= Qf
/ Af
Vf
m/s
A.7.8 Tensión Tractiva Media st
m/s
σt
= γ.RH
. So
A.8 Valores guía de coeficientes
De no existir datos locales comprobados a través de
investigaciones, pueden ser adoptados los siguientes
valores
A.8.1 C , coeficiente de retorno 0,8
A.8.2 k1
, coeficiente de caudal máximo diario 1,2
A.8.3 k2
, coeficiente de caudal máximo horario 1,5
A.8.4 k1
, coeficiente de caudal mínimo horario 0,5
A.8.5 Ti ,
Tasa de contribución de infiltración
que depende de las condiciones locales,
tales como: Nivel del acuífero, naturaleza
del subsuelo, material de la tubería y
tipo de junta utilizada. El valor adoptado
debe ser justificado 0,05 a 1,0 L/(s.km)
ANEXO 2
DISPOSITIVO DE CAÍDA DENTRO DEL BUZÓN

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
LEYENDA:
Tubería Principal de Alcantarillado
Ramal Condominial de Alcantarillado
Caja condominial
Buzón
ANEXO 3
ESQUEMA DE SISTEMA CONDOMINIAL DE ALCANTARILLADO

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320554
El Peruano
ANEXO 4
ESQUEMA REFERENCIAL DE UBICACIÓN DE RAMALES CONDOMINIALES
CAJA CONDOMINIAL Y CAJA PORTAMEDIDOR

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
NORMA OS.080
ESTACIONES DE BOMBEO DE AGUAS RESIDUALES
1. ALCANCE
Esta Norma señala los requisitos mínimos que deben
cumplir las estaciones de bombeo de aguas residuales y
pluviales, referidos al sistema hidráulico, electromecáni-
co y de preservación del medio ambiente.
2. FINALIDAD
Las estaciones de bombeo tienen como función tras-
ladar las aguas residuales mediante el empleo de equi-
pos de bombeo.
3.1. Diseño
El proyecto deberá indicar los siguientes datos bási-
cos de diseño:
- Caudal de Bombeo.
- Tipo de energía.
Deberá contarse con los estudios geotécnicos y de im-
pacto ambiental correspondiente, así como el levantamien-
to topográfico y el plano de ubicación respectivo.
3.3. Ubicación
Las estaciones de bombeo estarán ubicadas en terre-
no de libre disponibilidad.
3.4. Vulnerabilidad
Las estaciones de bombeo no deberán estar ubicadas
en terrenos sujetos a inundación, deslizamientos ú otros
riesgos que afecten su seguridad.
Cuando las condiciones atmosféricas lo requieran, se
deberá contar con protección contra rayos.
3.5. Mantenimiento
Todas las estaciones deberán estar señalizadas y con-
tar con extintores para combatir incendios.
Se deberá contar con el espacio e iluminación sufi-
ciente para que las labores de operación y mantenimiento
se realicen con facilidad.
3.6. Seguridad
Se deberá tomar las medidas necesarias para evitar el
ingreso de personas extrañas y dar seguridad a las insta-
laciones.
4. ESTACION DE BOMBEO
Las estaciones deberán planificarse en función del pe-
ríodo de diseño.
Se debe tener en cuenta los caudales máximos y mí-
nimos de contribución, dentro del horizonte de planeación
del proyecto.
El volumen de almacenamiento permitirá un tiempo
máximo de permanencia de 30 minutos de las aguas resi-
duales.
Cuando el nivel de ruido previsto supere los valores
máximos permitidos y/o cause molestias al vecindario,
deberá contemplarse soluciones adecuadas.
La sala de máquinas deberá contar con sistema de
drenaje.
Se deberá considerar una ventilación forzada de 20
renovaciones por hora, como mínimo.
El diseño de la estación deberá considerar las facilida-
des necesarias para el montaje y/o retiro de los equipos.
La estación contará con servicios higiénicos para uso
del operador, de ser necesario.
El fondo de la cámara húmeda deberá tener pendiente
hacia la succión de la bomba y las paredes interiores y
exteriores deberán tener una capa impermeabilizante y
una capa adicional de tartajeo de «sacrificio».
En caso de considerar cámara seca, se deberá tomar
las previsiones necesarias para evitar su inundación.
En la línea de llegada, antes del ingreso a la cámara
húmeda, deberá existir una cámara de rejas de fácil acce-
so y operación, que evite el ingreso de material que pue-
da dañar las bombas.
El nivel de sumergencia de la línea de succión no debe
permitir la formación de vórtices.
En caso de paralización de los equipos, se deberá con-
tar con las facilidades para eliminar por rebose el agua
residual que llega a la estación. De no ser posible, deberá
proyectarse un grupo electrógeno de emergencia.
• La selección de las bombas se hará para su máxima
eficiencia y se considerará:
- Caracterización del agua residual
- Caudales de bombeo (régimen de bombeo).
- Tipo de energía a utilizar.
- Tipo de bomba.
- Número de unidades.
- En toda estación deberá considerarse como mínimo
una bomba de reserva.
- Deberá evitarse la cavitación, para lo cual la diferen-
cia entre el NPSH requerido y el disponible será como
mínimo 0,80 m.
- El diámetro de la tubería de succión deberá ser como
mínimo un diámetro comercial superior al de la tubería de
impulsión.
- De ser necesario la estación deberá contar con dis-
positivos de protección contra el golpe de ariete, previa
evaluación.
• Las válvulas ubicadas en la sala de máquinas de la
estación, permitirán la fácil labor de operación y manteni-
miento. Se debe considerar como mínimo:
- Válvulas de interrupción.
- Válvula de retención.
- Válvulas de aire y vacío.
• La estación deberá contar con dispositivos de con-
trol automático para medir las condiciones de operación.
Como mínimo se considera:
- Manómetros, vacuómetros.
- Control de niveles mínimos y máximos.
- Alarma de alto y bajo nivel.
- Medidor de caudal con indicador de gasto instantá-
neo y totalizador de lectura directo.
- Tablero de control eléctrico con sistema de automati-
zación para arranque y parada de bombas, analizador de
redes y banco de condensadores.
NORMA OS.090
PLANTAS DE TRATAMIENTO DE
AGUAS RESIDUALES
1. OBJETO
El objetivo principal es normar el desarrollo de proyec-
tos de tratamiento de aguas residuales en los niveles pre-
liminar, básico y definitivo.
2. ALCANCE
2.1. La presente norma está relacionada con las insta-
laciones que requiere una planta de tratamiento de aguas
residuales municipales y los procesos que deben experi-
mentar las aguas residuales antes de su descarga al cuer-
po receptor o a su reutilización.
3. DEFINICIONES
3.1. Adsorción
Fenómeno fisicoquímico que consiste en la fijación de
sustancias gaseosas, líquidas o moléculas libres disuel-
tas en la superficie de un sólido.
3.2. Absorción
Fijación y concentración selectiva de sólidos disueltos
en el interior de un material sólido, por difusión.
3.3. Acidez
La capacidad de una solución acuosa para reaccionar
con los iones hidroxilo hasta un pH de neutralización.
3.4. Acuífero
Formación geológica de material poroso capaz de al-
macenar una apreciable cantidad de agua.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320556
El Peruano
3.5. Aeración
Proceso de transferencia de oxígeno del aire al agua
por medios naturales (flujo natural, cascadas, etc.) o
artificiales (agitación mecánica o difusión de aire com-
primido)
3.6. Aeración mecánica
Introducción de oxígeno del aire en un líquido por ac-
ción de un agitador mecánico.
3.7. Aeración prolongada
Una modificación del tratamiento con lodos activados
que facilita la mineralización del lodo en el tanque de ae-
ración.
3.8. Adensador (Espesador)
Tratamiento para remover líquido de los lodos y redu-
cir su volumen.
3.9. Afluente
Agua u otro líquido que ingresa a un reservorio, planta
de tratamiento o proceso de tratamiento.
3.10. Agua residual
Agua que ha sido usada por una comunidad o indus-
tria y que contiene material orgánico o inorgánico disuelto
o en suspensión.
3.11. Agua residual doméstica
Agua de origen doméstico, comercial e institucional que
contiene desechos fisiológicos y otros provenientes de la
actividad humana.
3.12. Agua residual municipal
Son aguas residuales domésticas. Se puede incluir bajo
esta definición a la mezcla de aguas residuales domésti-
cas con aguas de drenaje pluvial o con aguas residuales
de origen industrial, siempre que estas cumplan con los
requisitos para ser admitidas en los sistemas de alcanta-
rillado de tipo combinado.
3.13. Anaerobio
Condición en la cual no hay presencia de aire u oxíge-
no libre.
3.14. Análisis
El examen de una sustancia para identificar sus com-
ponentes.
3.15. Aplicación en el terreno
Aplicación de agua residual o lodos parcialmente tra-
tados, bajo condiciones controladas, en el terreno.
3.16. Bacterias
Grupo de organismos microscópicos unicelulares, con
cromosoma bacteriano único, división binaria y que inter-
vienen en los procesos de estabilización de la materia or-
gánica.
3.17. Bases de diseño
Conjunto de datos para las condiciones finales e in-
termedias del diseño que sirven para el dimensionamien-
to de los procesos de tratamiento. Los datos general-
mente incluyen: poblaciones, caudales, concentraciones
y aportes per cápita de las aguas residuales. Los pará-
metros que usualmente determinan las bases del diseño
son: DBO, sólidos en suspensión, coliformes fecales y
nutrientes.
3.18. Biodegradación
Transformación de la materia orgánica en compues-
tos menos complejos, por acción de microorganismos.
3.19. Biopelícula
Película biológica adherida a un medio sólido y que
lleva a cabo la degradación de la materia orgánica.
3.20. By-pass
Conjunto de elementos utilizados para desviar el agua
residual de un proceso o planta de tratamiento en condi-
ciones de emergencia, de mantenimiento o de operación.
3.21. Cámara de contacto
Tanque alargado en el que el agua residual tratada
entra en contacto con el agente desinfectante.
3.22. Carbón activado
Gránulos carbonáceos que poseen una alta capacidad
de remoción selectiva de compuestos solubles, por ad-
sorción.
3.23. Carga del diseño
Relación entre caudal y concentración de un paráme-
tro específico que se usa para dimensionar un proceso
del tratamiento.
3.24. Carga superficial
Caudal o masa de un parámetro por unidad de área
que se usa para dimensionar un proceso del tratamiento.
3.25. Caudal pico
Caudal máximo en un intervalo dado.
3.26. Caudal máximo horario
Caudal a la hora de máxima descarga.
3.27. Caudal medio
Promedio de los caudales diarios en un período deter-
minado.
3.28. Certificación
Programa de la entidad de control para acreditar la ca-
pacidad del personal de operación y mantenimiento de
una planta de tratamiento.
3.29. Clarificación
Proceso de sedimentación para eliminar los sólidos se-
dimentables del agua residual.
3.30. Cloración
Aplicación de cloro o compuestos de cloro al agua re-
sidual para desinfección y en algunos casos para oxida-
ción química o control de olores.
3.31. Coagulación
Aglomeración de partículas coloidales (< 0,001 mm) y
dispersas (0,001 a 0,01 mm) en coágulos visibles, por
adición de un coagulante.
3.32. Coagulante
Electrolito simple, usualmente sal inorgánica, que con-
tiene un catión multivalente de hierro, aluminio o calcio.
Se usa para desestabilizar las partículas coloidales favo-
reciendo su aglomeración.
3.33. Coliformes
Bacterias Gram negativas no esporuladas de forma
alargada capaces de fermentar lactosa con producción de
gas a 35 +/- 0.5°C (coliformes totales). Aquellas que tie-
nen las mismas propiedades a 44,5 +/- 0,2°C, en 24 ho-
ras, se denominan coliformes fecales (ahora también de-
nominados coliformes termotolerantes).
3.34. Compensación
Proceso por el cual se almacena agua residual y se
amortigua las variaciones extremas de descarga, homo-
genizándose su calidad y evitándose caudales pico.
3.35. Criba gruesa
Artefacto generalmente de barras paralelas de sepa-
ración uniforme (4 a 10 cm) para remover sólidos flotan-
tes de gran tamaño.
3.36. Criba Media
Estructura de barras paralelas de separación uniforme
(2 a 4cm) para remover sólidos flotantes y en suspensión;
generalmente se emplea en el tratamiento preliminar.
3.37. Criterios de diseño
Guías de ingeniería que especifican objetivos, resulta-
dos o límites que deben cumplirse en el diseño de un pro-
ceso, estructura o componente de un sistema
3.38. Cuneta de coronación
Canal abierto, generalmente revestido, que se locali-
za en una planta de tratamiento con el fin de recolectar y
desviar las aguas pluviales.
3.39. Demanda bioquímica de oxígeno (DBO)
Cantidad de oxígeno que requieren los microorganis-
mos para la estabilización de la materia orgánica bajo

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
condiciones de tiempo y temperatura específicos (gene-
ralmente 5 días y a 20°C).
3.40. Demanda química de oxígeno (DQO)
Medida de la cantidad de oxígeno requerido para la
oxidación química de la materia orgánica del agua resi-
dual, usando como oxidante sales inorgánicas de perman-
ganato o dicromato de potasio.
3.41. Densidad de energía
Relación de la potencia instalada de un aerador y el
volumen, en un tanque de aeración, laguna aerada o di-
gestor aerobio.
3.42. Depuración de aguas residuales
Purificación o remoción de sustancias objetables de
las aguas residuales; se aplica exclusivamente a proce-
sos de tratamiento de líquidos.
3.43. Derrame accidental
Descarga directa o indirecta no planificada de un líqui-
do que contiene sustancias indeseables que causan no-
torios efectos adversos en la calidad del cuerpo receptor.
Esta descarga puede ser resultado de un accidente, efec-
to natural u operación inapropiada.
3.44. Desarenadores
Cámara diseñada para reducir la velocidad del agua
residual y permitir la remoción de sólidos minerales (are-
na y otros), por sedimentación.
3.45. Descarga controlada
Regulación de la descarga del agua residual cruda para
eliminar las variaciones extremas de caudal y calidad.
3.46. Desecho ácido
Descarga que contiene una apreciable cantidad de
acidez y pH bajo.
3.47. Desecho peligroso
Desecho que tiene una o más de las siguientes carac-
terísticas: corrosivo, reactivo, explosivo, tóxico, inflama-
ble o infeccioso.
3.48. Desecho industrial
Desecho originado en la manufactura de un producto
específico.
3.49. Deshidratación de lodos
Proceso de remoción del agua contenida en los lodos.
3.50. Desinfección
La destrucción de microorganismos presentes en las
aguas residuales mediante el uso de un agente desinfec-
tante.
3.51. Difusor
Placa porosa, tubo u otro artefacto, a través de la cual
se inyecta aire comprimido u otros gases en burbujas, a
la masa líquida.
3.52. Digestión
Descomposición biológica de la materia orgánica del
lodo que produce una mineralización, licuefacción y gasi-
ficación parcial.
3.53. Digestión aerobia
lodo, en presencia de oxígeno.
3.54. Digestión anaerobia
lodo, en ausencia de oxígeno.
3.55. Disposición final
Disposición del efluente o del lodo tratado de una planta
de tratamiento.
3.56. Distribuidor rotativo
Dispositivo móvil que gira alrededor de un eje central
y está compuesto por brazos horizontales con orificios que
descargan el agua residual sobre un filtro biológico. La
acción de descarga de los orificios produce el movimiento
rotativo.
3.57. Edad del lodo
Parámetro de diseño y operación propio de los proce-
sos de lodos activados que resulta de la relación de la
masa de sólidos volátiles presentes en el tanque de aera-
ción dividido por la masa de sólidos volátiles removidos
del sistema por día. El parámetro se expresa en días.
3.58. Eficiencia del tratamiento
Relación entre la masa o concentración removida y la
masa o concentración aplicada, en un proceso o planta
de tratamiento y para un parámetro específico. Puede
expresarse en decimales o porcentaje.
3.59. Efluente
Líquido que sale de un proceso de tratamiento.
3.60. Efluente final
Líquido que sale de una planta de tratamiento de aguas
residuales.
3.61. Emisario submarino
Tubería y accesorios complementarios que permiten
la disposición de las aguas residuales pretratadas en el
mar.
3.62. Emisor
Canal o tubería que recibe las aguas residuales de un
sistema de alcantarillado hasta una planta de tratamiento
o de una planta de tratamiento hasta un punto de disposi-
ción final.
3.63. Examen bacteriológico
Análisis para determinar y cuantificar el número de bac-
terias en las aguas residuales.
3.64. Factor de carga
Parámetro operacional y de diseño del proceso de lo-
dos activados que resulta de dividir la masa del sustrato
(kg DBO/d) que alimenta a un tanque de aeración, entre
la masa de microorganismos en el sistema, representada
por la masa de sólidos volátiles.
3.65. Filtro biológico
Sinónimo de «filtro percolador», «lecho bacteriano de
contacto» o «biofiltro»
3.66. Filtro percolador
Sistema en el que se aplica el agua residual sedimen-
tada sobre un medio filtrante de piedra gruesa o material
sintético. La película de microorganismos que se desa-
rrolla sobre el medio filtrante estabiliza la materia orgáni-
ca del agua residual.
3.67. Fuente no puntual
Fuente de contaminación dispersa.
3.68. Fuente puntual
Cualquier fuente definida que descarga o puede des-
cargar contaminantes.
3.69. Grado de tratamiento
Eficiencia de remoción de una planta de tratamiento
de aguas residuales para cumplir con los requisitos de
calidad del cuerpo receptor o las normas de reuso.
3.70. Igualación
Ver compensación.
3.71. Impacto ambiental
Cambio o efecto sobre el ambiente que resulta de una
acción específica.
3.72. Impermeable
Que impide el paso de un líquido.
3.73. Interceptor
Canal o tubería que recibe el caudal de aguas resi-
duales de descargas transversales y las conduce a una
planta de tratamiento.
3.74. Irrigación superficial
Aplicación de aguas residuales en el terreno de tal
modo que fluyan desde uno o varios puntos hasta el final
de un lote.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320558
El Peruano
3.75. IVL (Índice Volumétrico de lodo)
Volumen en mililitros ocupado por un gramo de sóli-
dos, en peso seco, de la mezcla lodo/agua tras una se-
dimentación de 30 minutos en un cilindro graduado de
1000 ml.
3.76. Laguna aerada
Estanque para el tratamiento de aguas residuales en
el cual se inyecta oxígeno por acción mecánica o difusión
de aire comprimido.
3.77. Laguna aerobia
Laguna con alta producción de biomasa.
3.78. Laguna anaerobia
Estanque con alta carga orgánica en la cual se efec-
túa el tratamiento en la ausencia de oxígeno. Este tipo de
laguna requiere tratamiento posterior complementario.
3.79. Laguna de alta producción de biomasa
Estanque normalmente de forma alargada, con un corto
período de retención, profundidad reducida y con facilida-
des de mezcla que maximizan la producción de algas.
(Otros términos utilizados pero que están tendiendo al
desuso son: «laguna aerobia», «laguna fotosintética» y
«laguna de alta tasa»).
3.80. Laguna de estabilización
Estanque en el cual se descarga aguas residuales y
en donde se produce la estabilización de materia orgáni-
ca y la reducción bacteriana.
3.81. Laguna de descarga controlada
Estanque de almacenamiento de aguas residuales tra-
tadas, normalmente para el reuso agrícola, en el cual se
embalsa el efluente tratado para ser utilizado en forma
discontinua, durante los períodos de mayor demanda.
3.82. Laguna de lodos
Estanque para almacenamiento, digestión o remoción
del líquido del lodo.
3.83. Laguna de maduración
Estanque de estabilización para tratar el efluente se-
cundario o aguas residuales previamente tratadas por un
sistema de lagunas, en donde se produce una reducción
adicional de bacterias. Los términos «lagunas de pulimen-
to» o «lagunas de acabado» tienen el mismo significado.
3.84. Laguna facultativa
Estanque cuyo contenido de oxígeno varía de acuer-
do con la profundidad y hora del día.
En el estrato superior de una laguna facultativa existe
una simbiosis entre algas y bacterias en presencia de oxí-
geno, y en los estratos inferiores se produce una biode-
gradación anaerobia.
3.85. Lechos bacterianos de contacto
(Sinónimo de «filtros biológicos» o «filtros percola-
dores).
3.86. Lecho de secado
Tanques de profundidad reducida con arena y grava
sobre drenes, destinado a la deshidratación de lodos por
filtración y evaporación.
3.87. Licor mezclado
Mezcla de lodo activado y desecho líquido, bajo aera-
ción en el proceso de lodos activados.
3.88. Lodo activado
Lodo constituido principalmente de biomasa con algu-
na cantidad de sólidos inorgánicos que recircula del fon-
do del sedimentador secundario al tanque de aeración en
el tratamiento con lodos activados.
3.89. Lodo activado de exceso
Parte del lodo activado que se retira del proceso de
tratamiento de las aguas residuales para su disposición
posterior (vg. espesamiento, digestión o secado).
3.90. Lodo crudo
Lodo retirado de los tanques de sedimentación prima-
ria o secundaria, que requiere tratamiento posterior (es-
pesamiento o digestión).
3.91. Lodo digerido
Lodo mineralizado a través de la digestión aerobia o
anaerobia.
3.92. Manejo de aguas residuales
Conjunto de obras de recolección, tratamiento y dis-
posición y acciones de operación, monitoreo, control y vi-
gilancia en relación a las aguas residuales.
3.93. Medio filtrante
Material granular a través del cual pasa el agua resi-
dual con el propósito de purificación, tratamiento o acon-
dicionamiento.
3.94. Metales pesados
Elementos metálicos de alta densidad (por ejemplo,
mercurio, cromo, cadmio, plomo) generalmente tóxicos,
en bajas concentraciones al hombre, plantas y animales.
3.95. Mortalidad de las bacterias
Reducción de la población bacteriana normalmente ex-
presada por un coeficiente cinético de primer orden en d-1
.
3.96. Muestra compuesta
Combinación de alicuotas de muestras individuales
(normalmente en 24 horas) cuyo volumen parcial se de-
termina en proporción al caudal del agua residual al mo-
mento de cada muestreo
3.97. Muestra puntual
Muestra tomada al azar a una hora determinada, su
uso es obligatorio para el examen de un parámetro que
normalmente no puede preservarse.
3.98. Muestreador automático
Equipo que toma muestras individuales, a intervalos
predeterminados.
3.99. Muestreo
Toma de muestras de volumen predeterminado y con
la técnica de preservación correspondiente para el pará-
metro que se va a analizar.
3.100. Nematodos intestinales
Parásitos (Áscaris lumbricoides, Trichuris trichiura, Ne-
cator americanus y Ancylostoma duodenale, entre otros)
cuyos huevos requieren de un período latente de desa-
rrollo antes de causar infección y su dosis infectiva es
mínima (un organismo). Son considerados como los or-
ganismos de mayor preocupación en cualquier esquema
de reutilización de aguas residuales. Deben ser usados
como microorganismos indicadores de todos los agentes
patógenos sedimentables, de mayor a menor tamaño (in-
cluso quistes amibianos).
3.101. Nutriente
Cualquier sustancia que al ser asimilada por organis-
mos, promueve su crecimiento. En aguas residuales se
refiere normalmente al nitrógeno y fósforo, pero también
pueden ser otros elementos esenciales.
3.102. Obras de llegada
Dispositivos de la planta de tratamiento inmediatamente
después del emisor y antes de los procesos de tratamiento.
3.103. Oxígeno disuelto
Concentración de oxígeno solubilizado en un líquido.
3.104. Parásito
Organismo protozoario o nematodo que habitando en
el ser humano puede causar enfermedades.
3.105. Período de retención nominal
Relación entre el volumen y el caudal efluente.
3.106. pH
Logaritmo con signo negativo de la concentración de
iones hidrógeno, expresado en moles por litro
3.107. Planta de tratamiento
Infraestructura y procesos que permiten la depuración
de aguas residuales.
3.108. Planta piloto
Planta de tratamiento a escala, utilizada para la deter-
minación de las constantes cinéticas y parámetros de di-
seño del proceso.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
3.109. Población equivalente
La población estimada al relacionar la carga de un pa-
rámetro (generalmente DBO, sólidos en suspensión) con
el correspondiente aporte per cápita (g DBO/(hab.d) o g
SS/ (hab.d)).
3.110. Porcentaje de reducción
Ver eficiencia del tratamiento (3.58).
3.111. Pretratamiento
Procesos que acondicionan las aguas residuales para
su tratamiento posterior.
3.112. Proceso biológico
Asimilación por bacterias y otros microorganismos
de la materia orgánica del desecho, para su estabiliza-
ción
3.113. Proceso de lodos activados
Tratamiento de aguas residuales en el cual se somete
a aeración una mezcla (licor mezclado) de lodo activado y
agua residual. El licor mezclado es sometido a sedimen-
tación para su posterior recirculación o disposición de lodo
activado.
3.114. Reactor anaerobio de flujo ascendente
Proceso continuo de tratamiento anaerobio de aguas
residuales en el cual el desecho circula en forma ascen-
dente a través de un manto de lodos o filtro, para la esta-
bilización parcial de la materia orgánica. El desecho fluye
del proceso por la parte superior y normalmente se obtie-
ne gas como subproducto.
3.115. Requisito de oxígeno
Cantidad de oxígeno necesaria para la estabilización
aerobia de la materia orgánica y usada en la reproduc-
ción o síntesis celular y en el metabolismo endógeno.
3.116. Reuso de aguas residuales
Utilización de aguas residuales debidamente tratadas
para un propósito específico.
3.117. Sedimentación final
Ver sedimentación secundaria.
3.118. Sedimentación primaria
Remoción de material sedimentable presente en las
aguas residuales crudas. Este proceso requiere el trata-
miento posterior del lodo decantado.
3.119. Sedimentación secundaria
Proceso de separación de la biomasa en suspensión
producida en el tratamiento biológico.
3.120. Sistema combinado
Sistema de alcantarillado que recibe aguas de lluvias
y aguas residuales de origen doméstico o industrial.
3.121. Sistema individual de tratamiento
Sistema de tratamiento para una vivienda o un núme-
ro reducido de viviendas.
3.122. Sólidos activos
Parte de los sólidos en suspensión volátiles que re-
presentan a los microorganismos.
3.123. SSVTA
Sólidos en suspensión volátiles en el tanque de ae-
ración.
3.124. Tanque séptico
Sistema individual de disposición de aguas residuales
para una vivienda o conjunto de viviendas que combina la
sedimentación y la digestión. El efluente es dispuesto por
percolación en el terreno y los sólidos sedimentados y
acumulados son removidos periódicamente en forma
manual o mecánica.
3.125. Tasa de filtración
Velocidad de aplicación del agua residual a un filtro.
3.126. Tóxicos
Elementos o compuestos químicos capaces de oca-
sionar daño por contacto o acción sistémica a plantas,
animales y al hombre.
3.127. Tratamiento avanzado
Proceso de tratamiento fisicoquímico o biológico para
alcanzar un grado de tratamiento superior al tratamiento
secundario. Puede implicar la remoción de varios pará-
metros como:
- remoción de sólidos en suspensión (microcribado, cla-
rificación química, filtración, etc.);
- remoción de complejos orgánicos disueltos (adsor-
ción, oxidación química, etc.);
- remoción de compuestos inorgánicos disueltos (des-
tilación, electrodiálisis, intercambio iónico, ósmosis inver-
sa, precipitación química, etc.);
- remoción de nutrientes (nitrificación-denitrificación,
desgasificación del amoníaco, precipitación química, asi-
milación, etc.).
3.128. Tratamiento anaerobio
Estabilización de un desecho orgánico por acción de
microorganismos en ausencia de oxígeno.
3.129. Tratamiento biológico
Procesos de tratamiento que intensifica la acción de
los microorganismos para estabilizar la materia orgánica
presente.
3.130. Tratamiento convencional
Proceso de tratamiento bien conocido y utilizado en la
práctica. Generalmente se refiere a procesos de tratamien-
to primario o secundario y frecuentemente se incluye la
desinfección mediante cloración. Se excluyen los proce-
sos de tratamiento terciario o avanzado
3.131. Tratamiento conjunto
Tratamiento de aguas residuales domésticas e indus-
triales en la misma planta.
3.132. Tratamiento de lodos
Procesos de estabilización, acondicionamiento y des-
hidratación de lodos.
3.133. Tratamiento en el terreno
Aplicación sobre el terreno de las aguas residuales par-
cialmente tratadas con el fin de alcanzar un tratamiento
adicional.
3.134. Tratamiento preliminar
Ver pretratamiento.
3.135. Tratamiento primario
Remoción de una considerable cantidad de materia en
suspensión sin incluir la materia coloidal y disuelta.
3.136. Tratamiento químico
Aplicación de compuestos químicos en las aguas resi-
duales para obtener un resultado deseado; comprende los
procesos de precipitación, coagulación, floculación, acon-
dicionamiento de lodos, desinfección, etc.
3.137. Tratamiento secundario
Nivel de tratamiento que permite lograr la remoción de
materia orgánica biodegradable y sólidos en suspensión.
3.138. Tratamiento terciario
Tratamiento adicional al secundario. Ver tratamiento
avanzado (Ver 3.127)
4.1. OBJETO DEL TRATAMIENTO
4.1.1. El objetivo del tratamiento de las aguas residua-
les es mejorar su calidad para cumplir con las normas de
calidad del cuerpo receptor o las normas de reutilización.
4.1.2. El objetivo del tratamiento de lodos es mejo-
rar su calidad para su disposición final o su aprovecha-
miento.
4.2. ORIENTACIÓN BÁSICA PARA EL DISEÑO
4.2.1. El requisito fundamental antes de proceder al
diseño preliminar o definitivo de una planta de tratamiento
de aguas residuales, es haber realizado el estudio del cuer-
po receptor. El estudio del cuerpo receptor deberá tener
en cuenta las condiciones más desfavorables. El grado

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320560
El Peruano
de tratamiento se determinará de acuerdo con las normas
de calidad del cuerpo receptor.
4.2.2. En el caso de aprovechamiento de efluentes de
plantas de tratamiento de aguas residuales, el grado de
tratamiento se determinará de conformidad con los requi-
sitos de calidad para cada tipo de aprovechamiento de
acuerdo a norma.
4.2.3. Una vez determinado el grado de tratamiento
requerido, el diseño debe efectuarse de acuerdo con las
siguientes etapas:
4.2.3.1. Estudio de factibilidad, el mismo que tiene los
- Caracterización de aguas residuales domésticas e
industriales;
- información básica (geológica, geotécnica, hidrológi-
ca y topográfica);
- determinación de los caudales actuales y futuros;
- aportes per cápita actuales y futuros;
- selección de los procesos de tratamiento;
- predimensionamiento de alternativas de tratamiento
- evaluación de impacto ambiental y de vulnerabilidad
ante desastres;
- factibilidad técnico-económica de las alternativas y
selección de la más favorable.
4.2.3.1. Diseño definitivo de la planta que comprende
- estudios adicionales de caracterización que sean re-
queridos;
- estudios geológicos, geotécnicos y topográficos al de-
talle;
- estudios de tratabilidad de las aguas residuales, con
el uso de plantas a escala de laboratorio o piloto, cuando
el caso lo amerite;
- dimensionamiento de los procesos de tratamiento de
la planta;
- diseño hidráulico sanitario;
- diseño estructural, mecánicos, eléctricos y arquitec-
tónicos;
- planos y memoria técnica del proyecto;
- presupuesto referencial y fórmula de reajuste de pre-
cios;
- especificaciones técnicas para la construcción y
- manual de operación y mantenimiento.
4.2.4. Según el tamaño e importancia de la instalación
que se va a diseñar se podrán combinar las dos etapas
de diseño mencionadas, previa autorización de la autori-
dad competente.
4.2.5. Toda planta de tratamiento deberá contar con
cerco perimétrico y medidas de seguridad.
4.2.6. De acuerdo al tamaño e importancia del sistema
de tratamiento, deberá considerarse infraestructura com-
plementaria: casetas de vigilancia, almacén, laboratorio,
vivienda del operador y otras instalaciones que señale el
organismo competente. Estas instalaciones serán obliga-
torias para aquellos sistemas de tratamiento diseñados
para una población igual o mayor de 25000 habitantes y
otras de menor tamaño que el organismo competente con-
sidere de importancia.
4.3. NORMAS PARA LOS ESTUDIOS DE FACTIBILI-
DAD
4.3.1. Los estudios de factibilidad técnico-económica
son obligatorios para todas las ciudades con sistema de
alcantarillado.
4.3.2. Para la caracterización de aguas residuales do-
mésticas se realizará, para cada descarga importante, cin-
co campañas de medición y muestreo horario de 24 ho-
ras de duración y se determinará el caudal y temperatura
en el campo. Las campañas deben efectuarse en días di-
ferentes de la semana. A partir del muestreo horario se
conformarán muestras compuestas; todas las muestras
deberán ser preservadas de acuerdo a los métodos es-
tándares para análisis de aguas residuales. En las mues-
tras compuestas se determinará como mínimo los siguien-
tes parámetros:
- demanda bioquímica de oxígeno (DBO) 5 días y
20 °C;
- demanda química de oxígeno (DQO);
- coliformes fecales y totales;
- parásitos (principalmente nematodos intestinales);
- sólidos totales y en suspensión incluido el compo-
nente volátil;
- nitrógeno amoniacal y orgánico; y
- sólidos sedimentables.
4.3.3. Se efectuará el análisis estadístico de los datos
generados y si no son representativos, se procederá a
ampliar las campañas de caracterización.
4.3.4. Para la determinación de caudales de las des-
cargas se efectuarán como mínimo cinco campañas adi-
cionales de medición horaria durante las 24 horas del día
y en días que se consideren representativos. Con esos
datos se procederá a determinar los caudales promedio y
máximo horario representativos de cada descarga. Los
caudales se relacionarán con la población contribuyente
actual de cada descarga para determinar los correspon-
dientes aportes percápita de agua residual. En caso de
existir descargas industriales dentro del sistema de alcan-
tarillado, se calcularán los caudales domésticos e indus-
triales por separado. De ser posible se efectuarán medi-
ciones para determinar la cantidad de agua de infiltración
al sistema de alcantarillado y el aporte de conexiones ilí-
citas de drenaje pluvial. En sistemas de alcantarillado de
tipo combinado, deberá estudiarse el aporte pluvial.
4.3.5. En caso de sistemas nuevos se determinará el
caudal medio de diseño tomando como base la población
servida, las dotaciones de agua para consumo humano y
los factores de contribución contenidos en la norma de
redes de alcantarillado, considerándose además los cau-
dales de infiltración y aportes industriales.
4.3.6. Para comunidades sin sistema de alcantarilla-
do, la determinación de las características debe efectuar-
se calculando la masa de los parámetros más importan-
tes, a partir de los aportes per cápita según se indica en el
siguiente cuadro.
APORTE PER CÁPITA PARA AGUAS RESIDUALES
DOMÉSTICAS
P A R A M E T R O S
- DBO 5 días, 20 °C, g / (hab.d) 50
- Sólidos en suspensión, g / (hab.d) 90
- NH3 - N como N, g / (hab.d) 8
- N Kjeldahl total como N, g / (hab.d) 12
- Fósforo total, g/(hab.d) 3
- Coliformes fecales. N° de bacterias / (hab.d) 2x1011
- Salmonella Sp., N° de bacterias / (hab.d) 1x108
- Nematodes intes., N° de huevos / (hab.d) 4x105
4.3.7. En las comunidades en donde se haya realiza-
do muestreo, se relacionará la masa de contaminantes
de DBO, sólidos en suspensión y nutrientes, coliformes y
parásitos con las poblaciones contribuyentes, para deter-
minar el aporte per cápita de los parámetros indicados. El
aporte per cápita doméstico e industrial se calculará por
separado.
4.3.8. En ciudades con tanques sépticos se evaluará
el volumen y masa de los diferentes parámetros del lodo
de tanques sépticos que pueda ser descargado a la plan-
ta de tratamiento de aguas residuales. Esta carga adicio-
nal será tomada en cuenta para el diseño de los procesos
de la siguiente forma:
- para sistemas de lagunas de estabilización y zanjas
de oxidación, la descarga será aceptada a la entrada de
la planta.
- para otros tipos de plantas con tratamiento de lodos,
la descarga será aceptada a la entrada del proceso de
digestión o en los lechos de secado.
4.3.9. Con la información recolectada se determinarán
las bases del diseño de la planta de tratamiento de aguas
residuales. Se considerará un horizonte de diseño (perío-
do de diseño) entre 20 y 30 años, el mismo que será debi-
damente justificado ante el organismo competente. Las
bases de diseño consisten en determinar para condicio-
nes actuales, futuras (final del período de diseño) e inter-
medias (cada cinco años) los valores de los siguientes
parámetros.
- población total y servida por el sistema;
- caudales medios de origen doméstico, industrial y de
infiltración al sistema de alcantarillado y drenaje pluvial;
- caudales máximo y mínimo horarios;

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
- aporte per cápita de aguas residuales domésticas;
- aporte per cápita de DBO, nitrógeno y sólidos en sus-
pensión;
- masa de descarga de contaminantes, tales como:
DBO, nitrógeno y sólidos; y
- concentraciones de contaminantes como: DBO, DQO,
sólidos en suspensión y coliformes en el agua residual.
4.3.10. El caudal medio de diseño se determinará su-
mando el caudal promedio de aguas residuales domésti-
cas, más el caudal de efluentes industriales admitidos al
sistema de alcantarillado y el caudal medio de infiltración.
El caudal de aguas pluviales no será considerado para
este caso. Los caudales en exceso provocados por el dre-
naje pluvial serán desviados antes del ingreso a la planta
de tratamiento mediante estructuras de alivio.
4.3.11. En ningún caso se permitirá la descarga de
aguas residuales sin tratamiento a un cuerpo receptor, aun
cuando los estudios del cuerpo receptor indiquen que no
es necesario el tratamiento. El tratamiento mínimo que
deberán recibir las aguas residuales antes de su descar-
ga, deberá ser el tratamiento primario.
4.3.12. Una vez determinado el grado de tratamiento,
se procederá a la selección de los procesos de tratamien-
to para las aguas residuales y lodos. Se dará especial
consideración a la remoción de parásitos intestinales, en
caso de requerirse. Se seleccionarán procesos que pue-
dan ser construidos y mantenidos sin mayor dificultad, re-
duciendo al mínimo la mecanización y automatización de
las unidades y evitando al máximo la importación de par-
tes y equipos.
4.3.13. Para la selección de los procesos de tratamiento
de las aguas residuales se usará como guía los valores
del cuadro siguiente:
PROCESO DE REMOCIÓN (%) REMOCIÓN
TRATAMIENTO ciclos log10
DBO Sólidos en Bacterias Helmintos
suspensión
Sedimentación primaria 25-30 40-70 0-1 0-1
Lodos activados (a) 70-95 70-95 0-2 0-1
Filtros percoladores (a) 50-90 70-90 0-2 0-1
Lagunas aeradas (b) 80-90 (c) 1-2 0-1
Zanjas de oxidación (d) 70-95 80-95 1-2 0-1
Lagunas de estabilización (e) 70-85 (c) 1-6 1-4
(a) precedidos y seguidos de sedimentación
(b) incluye laguna secundaria
(c) dependiente del tipo de lagunas
(d) seguidas de sedimentación
(e) dependiendo del número de lagunas y otros factores como: tempe-
ratura, período de retención y forma de las lagunas.
4.3.14. Una vez seleccionados los procesos de trata-
miento para las aguas residuales y lodos, se procederá al
dimensionamiento de alternativas. En esta etapa se de-
terminará el número de unidades de los procesos que se
van a construir en las diferentes fases de implementación
y otros componentes de la planta de tratamiento, como:
tuberías, canales de interconexión, edificaciones para
operación y control, arreglos exteriores, etc. Asimismo, se
determinarán los rubros de operación y mantenimiento,
como consumo de energía y personal necesario para las
diferentes fases.
4.3.15. En el estudio de factibilidad técnico económica
se analizarán las diferentes alternativas en relación con
el tipo de tecnología: requerimientos del terreno, equipos,
energía, necesidad de personal especializado para la ope-
ración, confiabilidad en operaciones de mantenimiento
correctivo y situaciones de emergencia. Se analizarán las
condiciones en las que se admitirá el tratamiento de las
aguas residuales industriales. Para el análisis económico
se determinarán los costos directos, indirectos y de ope-
ración y mantenimiento de las alternativas, de acuerdo
con un método de comparación apropiado. Se determina-
rán los mayores costos del tratamiento de efluentes in-
dustriales admitidos y los mecanismos para cubrir estos
costos.
En caso de ser requerido, se determinará en forma
aproximada el impacto del tratamiento sobre las tarifas.
Con esta información se procederá a la selección de la
alternativa más favorable.
4.3.16. Los estudios de factibilidad deberán estar acom-
pañados de evaluaciones de los impactos ambientales y
de vulnerabilidad ante desastres de cada una de las alter-
nativas, así como las medidas de mitigación correspon-
dientes.
4.4. NORMAS PARA LOS ESTUDIOS DE INGENIE-
RÍA BÁSICA
4.4.1. El propósito de los estudios de ingeniería bási-
ca es desarrollar información adicional para que los dise-
ños definitivos puedan concebirse con un mayor grado de
seguridad. Entre los trabajos que se pueden realizar en
este nivel se encuentran:
4.4.2. Estudios adicionales de caracterización de las
aguas residuales o desechos industriales que pueden re-
querirse para obtener datos que tengan un mayor grado
de confianza.
4.4.3. Estudios geológicos y geotécnicos que son re-
queridos para los diseños de cimentación de las diferen-
tes unidades de la planta de tratamiento. Los estudios de
mecánica de suelo son de particular importancia en el di-
seño de lagunas de estabilización, específicamente para
el diseño de los diques, impermeabilización del fondo y
movimiento de tierras en general.
4.4.4. De mayor importancia, sobre todo para ciuda-
des de gran tamaño y con proceso de tratamiento biológi-
co, son los estudios de tratabilidad, para una o varias de
las descargas de aguas residuales domésticas o indus-
triales que se admitan:
4.4.4.1. La finalidad de los estudios de tratabilidad bio-
lógica es determinar en forma experimental el comporta-
miento de la biomasa que llevará a cabo el trabajo de bio-
degradación de la materia orgánica, frente a diferentes
condiciones climáticas y de alimentación. En algunas cir-
cunstancias se tratará de determinar el comportamiento
del proceso de tratamiento, frente a sustancias inhibido-
ras o tóxicas. Los resultados más importantes de estos
estudios son:
- las constantes cinéticas de biodegradación y mortali-
dad de bacterias;
- los requisitos de energía (oxígeno) del proceso;
- la cantidad de biomasa producida, la misma que debe
tratarse y disponerse posteriormente; y
- las condiciones ambientales de diseño de los dife-
rentes procesos.
4.4.4.2. Estos estudios deben llevarse a cabo obliga-
toriamente para ciudades con una población actual (refe-
rida a la fecha del estudio) mayor a 75000 habitantes y
otras de menor tamaño que el organismo competente con-
sidere de importancia por su posibilidad de crecimiento,
el uso inmediato de aguas del cuerpo receptor, la presen-
cia de descargas industriales, etc.
4.4.4.3. Los estudios de tratabilidad podrán llevarse a
cabo en plantas a escala de laboratorio, con una capaci-
dad de alrededor de 40 l/d o plantas a escala piloto con
una capacidad de alrededor de 40-60 m3
/d. El tipo, tama-
ño y secuencia de los estudios se determinarán de acuer-
do con las condiciones específicas del desecho.
4.4.4.4. Para el tratamiento con lodos activados, in-
cluidas las zanjas de oxidación y lagunas aeradas se es-
tablecerán por lo menos tres condiciones de operación de
«edad de lodo» a fin de cubrir un intervalo de valores en-
tre las condiciones iniciales hasta el final de la operación.
En estos estudios se efectuarán las mediciones y deter-
minaciones necesarias para validar los resultados con
balances adecuados de energía (oxígeno) y nutrientes
4.4.4.5. Para los filtros biológicos se establecerán por
lo menos tres condiciones de operación de «carga orgá-
nica volumétrica» para el mismo criterio anteriormente in-
dicado.
4.4.4.6. La tratabilidad para lagunas de estabilización
se efectuará en una laguna cercana, en caso de existir.
Se utilizará un modelo de temperatura apropiada para la
zona y se procesarán los datos meteorológicos de la es-
tación más cercana, para la simulación de la temperatura.
Adicionalmente se determinará, en forma experimental,
el coeficiente de mortalidad de coliformes fecales y el fac-
tor correspondiente de corrección por temperatura.
4.4.4.7. Para desechos industriales se determinará el
tipo de tratabilidad biológica o fisicoquímica que sea re-
querida de acuerdo con la naturaleza del desecho.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320562
El Peruano
4.4.4.8. Cuando se considere conveniente se realiza-
rán en forma adicional, estudios de tratabilidad inorgáni-
ca para desarrollar criterios de diseño de otros procesos,
como por ejemplo:
- ensayos de sedimentación en columnas, para el di-
seño de sedimentadores primarios;
- ensayos de sedimentación y espesamiento, para el
diseño de sedimentadores secundarios;
- ensayos de dosificación química para el proceso de
neutralización;
- pruebas de jarras para tratamiento fisicoquímico; y
- ensayos de tratabilidad para varias concentraciones
de desechos peligrosos.
DEFINITIVOS
5.1. ASPECTOS GENERALES
5.1.1. En el caso de ciudades con sistema de alcanta-
rillado combinado, el diseño del sistema de tratamiento
deberá estar sujeto a un cuidadoso análisis para justificar
el dimensionamiento de los procesos de la planta para
condiciones por encima del promedio. El caudal de dise-
ño de las obras de llegada y tratamientos preliminares será
el máximo horario calculado sin el aporte pluvial.
5.1.2. Se incluirá un rebose antes del ingreso a la planta
para que funcione cuando el caudal sobrepase el caudal
máximo horario de diseño de la planta.
5.1.3. Para el diseño definitivo de la planta de trata-
miento se deberá contar como mínimo con la siguiente
información básica:
- levantamiento topográfico detallado de la zona don-
de se ubicarán las unidades de tratamiento y de la zona
de descarga de los efluentes;
- estudios de desarrollo urbano o agrícola que puedan
existir en la zona escogida para el tratamiento;
- datos geológicos y geotécnicos necesarios para el di-
seño estructural de las unidades, incluido el nivel freático;
- datos hidrológicos del cuerpo receptor, incluido el ni-
vel máximo de inundación para posibles obras de protec-
ción;
- datos climáticos de la zona; y
- disponibilidad y confiabilidad del servicio de energía
eléctrica.
5.1.4. El producto del diseño definitivo de una planta
de tratamiento de aguas residuales consistirá de dos do-
cumentos:
- el estudio definitivo y el
- expediente técnico.
Estos documentos deberán presentarse teniendo en
consideración que la contratación de la ejecución de las
obras deberá incluir la puesta en marcha de la planta de
tratamiento.
5.1.4.1. Los documentos a presentarse comprenden:
- memoria técnica del proyecto;
- la información básica señalada en el numeral 5.1.3;
- Los resultados del estudio del cuerpo receptor;
- resultados de la caracterización de las aguas resi-
duales y de los ensayos de tratabilidad de ser necesarios;
- dimensionamiento de los procesos de tratamiento;
- resultados de la evaluación de impacto ambiental;
y el
- manual de operación y mantenimiento.
5.1.4.2. El expediente técnico deberá contener:
- Planos a nivel de ejecución de obra, dentro de los
cuales, sin carácter limitante deben incluirse:
• planimetría general de la obra, ubicación de las uni-
dades de tratamiento;
• diseños hidráulicos y sanitarios de los procesos e
interconexiones entre procesos, los cuales comprenden
planos de planta, cortes, perfiles hidráulicos y demás de-
talles constructivos;
• planos estructurales, mecánicos, eléctricos y arqui-
tectónicos;
• planos de obras generales como obras de protec-
ción, caminos, arreglos interiores, laboratorios, vivienda
del operador, caseta de guardianía, cercos perimétricos,
etc.;
- memoria descriptiva.
- especificaciones técnicas
- análisis de costos unitarios
- metrados y presupuestos
- fórmulas de reajustes de precios
- documentos relacionados con los procesos de licita-
ción, adjudicación, supervisión, recepción de obra y otros
que el organismo competente considere de importancia.
5.1.5. Los sistemas de tratamiento deben ubicarse en
un área suficientemente extensa y fuera de la influencia
de cauces sujetos a torrentes y avenidas, y en el caso de
no ser posible, se deberán proyectar obras de protección.
El área deberá estar lo más alejada posible de los centros
poblados, considerando las siguientes distancias:
- 500 m como mínimo para tratamientos anaerobios;
- 200 m como mínimo para lagunas facultativas;
- 100 m como mínimo para sistemas con lagunas ae-
radas; y
- 100 m como mínimo para lodos activados y filtros
percoladores.
Las distancias deben justificarse en el estudio de im-
pacto ambiental.
El proyecto debe considerar un área de protección al-
rededor del sistema de tratamiento, determinada en el es-
tudio de impacto ambiental.
El proyectista podrá justificar distancias menores a las
recomendadas si se incluye en el diseño procesos de con-
trol de olores y de otras contingencias perjudiciales
5.1.6. A partir del ítem 5.2 en adelante se detallan los
criterios que se utilizarán para el dimensionamiento de
las unidades de tratamiento y estructuras complementa-
rias. Los valores que se incluyen son referenciales y es-
tán basados en el estado del arte de la tecnología de tra-
tamiento de aguas residuales y podrán ser modificadas
por el proyectista, previa presentación, a la autoridad com-
petente, de la justificación sustentatoria basada en inves-
tigaciones y el desarrollo tecnológico. Los resultados de
las investigaciones realizadas en el nivel local podrán ser
incorporadas a la norma cuando ésta se actualice.
Asimismo, todo proyecto de plantas de tratamiento de
aguas residuales deberá ser elaborado por un ingeniero
sanitario colegiado, quien asume la responsabilidad de la
puesta en marcha del sistema. El ingeniero responsable del
diseño no podrá delegar a terceros dicha responsabilidad.
En el Expediente Técnico del proyecto, se deben in-
cluir las especificaciones de calidad de los materiales de
construcción y otras especificaciones relativas a los pro-
cesos constructivos, acordes con las normas de diseño y
uso de los materiales estructurales del Reglamento Na-
cional.
La calidad de las tuberías y accesorios utilizados en la
instalación de plantas de tratamiento, deberá especificar-
se en concordancia con las normas técnicas peruanas
relativas a tuberías y accesorios.
5.2. OBRAS DE LLEGADA
5.2.1. Al conjunto de estructuras ubicadas entre el punto
de entrega del emisor y los procesos de tratamiento preli-
minar se le denomina estructuras de llegada. En términos
generales dichas estructuras deben dimensionarse para
el caudal máximo horario.
5.2.2. Se deberá proyectar una estructura de recep-
ción del emisor que permita obtener velocidades adecua-
das y disipar energía en el caso de líneas de impulsión.
5.2.3. Inmediatamente después de la estructura de re-
cepción se ubicará el dispositivo de desvío de la planta.
La existencia, tamaño y consideraciones de diseño de
estas estructuras se justificarán debidamente teniendo en
cuenta los procesos de la planta y el funcionamiento en
condiciones de mantenimiento correctivo de uno o varios
de los procesos. Para lagunas de estabilización se debe-
rán proyectar estas estructuras para los períodos de se-
cado y remoción de lodos.
5.2.4. La ubicación de la estación de bombeo (en caso
de existir) dependerá del tipo de la bomba. Para el caso de

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
bombas del tipo tornillo, esta puede estar colocada antes
del tratamiento preliminar, precedida de cribas gruesas con
una abertura menor al paso de rosca. Para el caso de bom-
bas centrífugas sin desintegrador, la estación de bombeo
deberá ubicarse después del proceso de cribado.
5.3. TRATAMIENTO PRELIMINAR
Las unidades de tratamiento preliminar que se puede
utilizar en el tratamiento de aguas residuales municipales
son las cribas y los desarenadores.
5.3.1. CRIBAS
5.3.1.1. Las cribas deben utilizarse en toda planta de
tratamiento, aun en las más simples.
5.3.1.2. Se diseñarán preferentemente cribas de lim-
pieza manual, salvo que la cantidad de material cribado
justifique las de limpieza mecanizada.
5.3.1.3. El diseño de las cribas debe incluir:
- una plataforma de operación y drenaje del material
cribado con barandas de seguridad;
- iluminación para la operación durante la noche;
- espacio suficiente para el almacenamiento temporal
del material cribado en condiciones sanitarias adecuadas;
- solución técnica para la disposición final del material
cribado; y
- las compuertas necesarias para poner fuera de fun-
cionamiento cualquiera de las unidades.
5.3.1.4. El diseño de los canales se efectuará para las
condiciones de caudal máximo horario, pudiendo consi-
derarse las siguientes alternativas:
- tres canales con cribas de igual dimensión, de los
cuales uno servirá de by pass en caso de emergencia o
mantenimiento. En este caso dos de los tres canales ten-
drán la capacidad para conducir el máximo horario;
- dos canales con cribas, cada uno dimensionados para
el caudal máximo horario;
- para instalaciones pequeñas puede utilizarse un ca-
nal con cribas con by pass para el caso de emergencia o
mantenimiento.
5.3.1.5. Para el diseño de cribas de rejas se tomarán
en cuenta los siguientes aspectos:
a) Se utilizarán barras de sección rectangular de 5 a
15 mm de espesor de 30 a 75 mm de ancho. Las dimen-
siones dependen de la longitud de las barras y el meca-
nismo de limpieza.
b) El espaciamiento entre barras estará entre 20 y 50
mm. Para localidades con un sistema inadecuado de re-
colección de residuos sólidos se recomienda un espacia-
miento no mayor a 25 mm.
c) Las dimensiones y espaciamiento entre barras se
escogerán de modo que la velocidad del canal antes de y
a través de las barras sea adecuada. La velocidad a tra-
vés de las barras limpias debe mantenerse entre 0,60 a
0,75 m/s (basado en caudal máximo horario). Las veloci-
dades deben verificarse para los caudales mínimos, me-
dio y máximo.
d) Determinada las dimensiones se procederá a cal-
cular la velocidad del canal antes de las barras, la misma
que debe mantenerse entre 0,30 y 0,60 m/s, siendo 0.45
m/s un valor comúnmente utilizado.
e) En la determinación del perfil hidráulico se calcula-
rá la pérdida de carga a través de las cribas para condi-
ciones de caudal máximo horario y 50% del área obstrui-
da. Se utilizará el valor más desfavorable obtenido al apli-
car las correlaciones para el cálculo de pérdida de carga.
El tirante de agua en el canal antes de las cribas y el bor-
de libre se comprobará para condiciones de caudal máxi-
mo horario y 50% del área de cribas obstruida.
f) El ángulo de inclinación de las barras de las cribas
de limpieza manual será entre 45 y 60 grados con respec-
to a la horizontal.
g) El cálculo de la cantidad de material cribado se de-
terminará de acuerdo con la siguiente tabla.
Abertura ( mm ) Cantidad (litros de material
cribado l/m3
de agua residual)
20 0,038
25 0,023
35 0,012
40 0,009
h) Para facilitar la instalación y el mantenimiento de
las cribas de limpieza manual, las rejas serán instaladas
en guías laterales con perfiles metálicos en «U», descan-
sando en el fondo en un perfil «L» o sobre un tope forma-
do por una pequeña grada de concreto.
5.3.2. DESARENADORES
5.3.2.1. La inclusión de desarenadores es obligatoria
en las plantas que tienen sedimentadores y digestores.
Para sistemas de lagunas de estabilización el uso de de-
sarenadores es opcional.
5.3.2.2. Los desarenadores serán preferentemente de
limpieza manual, sin incorporar mecanismos, excepto en
el caso de desarenadores para instalaciones grandes.
Según el mecanismo de remoción, los desarenadores
pueden ser a gravedad de flujo horizontal o helicoidal. Los
primeros pueden ser diseñados como canales de forma
alargada y de sección rectangular.
5.3.2.3. Los desarenadores de flujo horizontal serán
diseñados para remover partículas de diámetro medio igual
o superior a 0,20 mm. Para el efecto se debe tratar de
controlar y mantener la velocidad del flujo alrededor de
0.3 m/s con una tolerancia + 20%. La tasa de aplicación
deberá estar entre 45 y 70 m3/m2/h, debiendo verificarse
para las condiciones del lugar y para el caudal máximo
horario. A la salida y entrada del desarenador se preverá,
a cada lado, por lo menos una longitud adicional equiva-
lente a 25% de la longitud teórica. La relación entre el
largo y la altura del agua debe ser como mínimo 25. La
altura del agua y borde libre debe comprobarse para el
caudal máximo horario.
5.3.2.4. El control de la velocidad para diferentes ti-
rantes de agua se efectuará con la instalación de un ver-
tedero a la salida del desarenador. Este puede ser de tipo
proporcional (sutro), trapezoidal o un medidor de régimen
crítico (Parshall o Palmer Bowlus). La velocidad debe com-
probarse para el caudal mínimo, promedio y máximo.
5.3.2.5. Se deben proveer dos unidades de operación
alterna como mínimo.
5.3.2.6. Para desarenadores de limpieza manual se
deben incluir las facilidades necesarias (compuertas) para
poner fuera de funcionamiento cualquiera de las unida-
des. Las dimensiones de la parte destinada a la acumula-
ción de arena deben ser determinadas en función de la
cantidad prevista de material y la frecuencia de limpieza
deseada. La frecuencia mínima de limpieza será de una
vez por semana.
5.3.2.7. Los desarenadores de limpieza hidráulica no
son recomendables a menos que se diseñen facilidades
adicionales para el secado de la arena (estanques o lagu-
nas).
5.3.2.8. Para el diseño de desarenadores de flujo heli-
coidal (o Geiger), los parámetros de diseño serán debida-
mente justificados ante el organismo competente.
5.3.3. MEDIDOR Y REPARTIDOR DE CAUDAL
5.3.3.1. Después de las cribas y desarenadores se
debe incluir en forma obligatoria un medidor de caudal de
régimen crítico, pudiendo ser del tipo Parshall o Palmer
Bowlus. No se aceptará el uso de vertederos.
5.3.3.2. El medidor de caudal debe incluir un pozo de
registro para la instalación de un limnígrafo. Este meca-
nismo debe estar instalado en una caseta con apropiadas
medidas de seguridad.
5.3.3.3. Las estructuras de repartición de caudal de-
ben permitir la distribución del caudal considerando todas
sus variaciones, en proporción a la capacidad del proce-
so inicial de tratamiento para el caso del tratamiento con-
vencional y en proporción a las áreas de las unidades pri-
marias, en el caso de lagunas de estabilización. En gene-
ral estas facilidades no deben permitir la acumulación de
arena.
5.3.3.4. Los repartidores pueden ser de los siguientes
tipos:
- cámara de repartición de entrada central y flujo as-
cendente, con vertedero circular o cuadrado e instalación
de compuertas manuales, durante condiciones de mante-
nimiento correctivo.
- repartidor con tabiques en régimen crítico, el mismo
que se ubicará en el canal.
- otros debidamente justificados ante el organismo com-
petente.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320564
El Peruano
5.3.3.5. Para las instalaciones antes indicadas el dise-
ño se efectuará para las condiciones de caudal máximo
horario, debiendo comprobarse su funcionamiento para
condiciones de caudal mínimo al inicio de la operación.
5.4. TRATAMIENTO PRIMARIO
5.4.1. Generalidades
5.4.1.1. El objetivo del tratamiento primario es la re-
moción de sólidos orgánicos e inorgánicos sedimentables,
para disminuir la carga en el tratamiento biológico. Los
sólidos removidos en el proceso tienen que ser procesa-
dos antes de su disposición final.
5.4.1.2. Los procesos del tratamiento primario para las
aguas residuales pueden ser: tanques Imhoff, tanques de
sedimentación y tanques de flotación.
5.4.2. TANQUES IMHOFF
5.4.2.1. Son tanques de sedimentación primaria en los
cuales se incorpora la digestión de lodos en un comparti-
miento localizado en la parte inferior.
5.4.2.2. Para el diseño de la zona de sedimentación
se utilizará los siguientes criterios:
a) El área requerida para el proceso se determinará
con una carga superficial de 1 m3/m2/h, calculado en base
al caudal medio.
b) El período de retención nominal será de 1,5 a 2,5
horas. La profundidad será el producto de la carga super-
ficial y el período de retención.
c) El fondo del tanque será de sección transversal en
forma de V y la pendiente de los lados, con respecto al
eje horizontal, tendrá entre 50 y 60 grados.
d) En la arista central se dejará una abertura para el
paso de sólidos de 0,15 m a 0,20 m. Uno de los lados
deberá prolongarse de modo que impida el paso de ga-
ses hacia el sedimentador; esta prolongación deberá te-
ner una proyección horizontal de 0,15 a 0,20 m.
e) El borde libre tendrá un valor mínimo de 0.30m.
f) Las estructuras de entrada y salida, así como otros
parámetros de diseño, serán los mismos que para los se-
dimentadores rectangulares convencionales.
5.4.2.3. Para el diseño del compartimiento de almace-
namiento y digestión de lodos (zona de digestión) se ten-
drá en cuenta los siguientes criterios:
a) El volumen lodos se determinará considerando la re-
ducción de 50% de sólidos volátiles, con una densidad de
1,05 kg/l y un contenido promedio de sólidos de 12,5% (al
peso). El compartimiento será dimensionado para almace-
nar los lodos durante el proceso de digestión de acuerdo a
la temperatura. Se usarán los siguientes valores:
TEMPERATURA (°C) TIEMPO DE DIGESTIÓN (DÍAS)
5 110
10 76
15 55
20 40
25 30
b) Alternativamente se determinará el volumen del com-
partimiento de lodos considerando un volumen de 70 li-
tros por habitante para la temperatura de 15°C. Para otras
temperaturas este volumen unitario se debe multiplicar por
un factor de capacidad relativa de acuerdo a los valores
de la siguiente tabla:
TEMPERATURA(°C) FACTOR DE CAPACIDAD RELATIVA
5 2,0
10 1,4
15 1,0
20 0,7
25 0,5
c) La altura máxima de lodos deberá estar 0,50 m por
debajo del fondo del sedimentador.
d) El fondo del compartimiento tendrá la forma de
un tronco de pirámide, cuyas paredes tendrán una in-
clinación de 15 grados; a 30 grados; con respecto a la
horizontal.
5.4.2.4. Para el diseño de la superficie libre entre las
paredes del digestor y las del sedimentador (zona de es-
pumas) se seguirán los siguientes criterios:
a) El espaciamiento libre será de 1,00 m como míni-
mo.
b) La superficie libre total será por lo menos 30% de la
superficie total del tanque.
5.4.2.5. Las facilidades para la remoción de lodos
digeridos deben ser diseñadas en forma similar los se-
dimentadores primarios, considerando que los lodos son
retirados para secado en forma intermitente. Para el
efecto se deben tener en cuenta las siguientes reco-
mendaciones:
a) El diámetro mínimo de las tuberías de remoción de
lodos será de 200 mm.
b) La tubería de remoción de lodos debe estar 15 cm
por encima del fondo del tanque.
c) Para la remoción hidráulica del lodo se requiere por
lo menos una carga hidráulica de 1,80 m.
5.4.3. TANQUES DE SEDIMENTACIÓN
5.4.3.1. Los tanques de sedimentación pequeños, de
diámetro o lado no mayor deben ser proyectados sin equi-
pos mecánicos. La forma puede ser rectangular, circular
o cuadrado; los rectangulares podrán tener varias tolvas
y los circulares o cuadrados una tolva central, como es el
caso de los sedimentadores tipo Dormund. La inclinación
de las paredes de las tolvas de lodos será de por lo me-
nos 60 grados con respecto a la horizontal. Los paráme-
tros de diseño son similares a los de sedimentadores con
equipos mecánicos.
5.4.3.2. Los tanques de sedimentación mayores usa-
rán equipo mecánico para el barrido de lodos y transporte
a los procesos de tratamiento de lodos.
5.4.3.3. Los parámetros de diseño del tanque de sedi-
mentación primaria y sus eficiencias deben preferentemen-
te ser determinados experimentalmente. Cuando se dise-
ñen tanques convencionales de sedimentación primaria
sin datos experimentales se utilizarán los siguientes crite-
rios de diseño:
a) Los canales de repartición y entrada a los tanques
deben ser diseñados para el caudal máximo horario.
b) Los requisitos de área deben determinarse usando
cargas superficiales entre 24 y 60 m/d basado en el cau-
dal medio de diseño, lo cual equivale a una velocidad de
sedimentación de 1,00 a 2,5 m/h.
c) El período de retención nominal será de 1,5 a 2,5
horas (recomendable < 2 horas), basado en el caudal máxi-
mo diario de diseño.
d) La profundidad es el producto de la carga superfi-
cial y el período de retención y debe estar entre 2 y 3,5 m.
(recomendable 3 m).
e) La relación largo/ancho debe estar entre 3 y 10
(recomendable 4) y la relación largo/profundidad entre
5 y 30.
f) La carga hidráulica en los vertederos será de 125 a
500 m3
/d por metro lineal (recomendable 250), basado en
el caudal máximo diario de diseño.
g) La eficiencia de remoción del proceso de sedimen-
tación puede estimarse de acuerdo con la tabla siguiente:
PORCENTAJE DE REMOCIÓN RECOMENDADO
PERIODO DE DBO DBO
RETENCION 100 A 200mg/l 200 A 300mg/l
NOMINAL (HORAS)
DBO SS* DBO SS*
1,5 30 50 32 56
2,0 33 53 36 60
3,0 37 58 40 64
4,0 40 60 42 66
SS* = sólidos en suspensión totales.
h) El volumen de lodos primarios debe calcularse para
el final del período de diseño (con el caudal medio) y eva-

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
luarse para cada 5 años de operación. La remoción de
sólidos del proceso se obtendrá de la siguiente tabla:
TIPO DE LODO PRIMARIO GRAVEDAD CONCENTRACION DE
ESPECIFICA SÓLIDOS
RANGO % RECOMENDADO
Con alcantarillado sanitario 1,03 4 - 12 6,0
Con alcantarillado combinado 1,05 4 - 12 6,5
Con lodo activado de exceso 1,03 3 - 10 4,0
i) El retiro de los lodos del sedimentador debe efec-
tuarse en forma cíclica e idealmente por gravedad. Don-
de no se disponga de carga hidráulica se debe retirar por
bombeo en forma cíclica. Para el lodo primario se reco-
mienda:
- bombas rotativas de desplazamiento positivo;
- bombas de diafragma;
- bombas de pistón; y
- bombas centrífugas con impulsor abierto.
Para un adecuado funcionamiento de la planta, es re-
comendable instalar motores de velocidad variable e inte-
rruptores cíclicos que funcionen cada 0,5 a 4 horas. El
sistema de conducción de lodos podrá incluir, de ser ne-
cesario, un dispositivo para medir el caudal.
j) El volumen de la tolva de lodos debe ser verificado
para el almacenamiento de lodos de dos ciclos consecuti-
vos. La velocidad en la tubería de salida del lodo primario
debe ser por lo menos 0,9 m/s.
5.4.3.4. El mecanismo de barrido de lodos de tanques
rectangulares tendrá una velocidad entre 0,6 y 1,2 m/min.
5.4.3.5. Las características de los tanques circulares
de sedimentación serán los siguientes:
- profundidad: de 3 a 5 m
- diámetro: de 3,6 a 4,5 m
- pendiente de fondo: de 6% a 16% (recomendable 8%).
5.4.3.6. El mecanismo de barrido de lodos de los tan-
ques circulares tendrá una velocidad periférica tangencial
comprendida entre 1,5 y 2,4 m/min o una velocidad de
rotación de 1 a 3 revoluciones por hora, siendo dos un
valor recomendable.
5.4.3.7. El sistema de entrada al tanque debe garanti-
zar la distribución uniforme del líquido a través de la sec-
ción transversal y debe diseñarse en forma tal que se evi-
ten cortocircuitos.
5.4.3.8. La carga hidráulica en los vertederos de sali-
da será de 125 a 500 m3
/d por metro lineal (recomenda-
ble 250), basado en el caudal máximo diario de diseño
5.4.3.9. La pendiente mínima de la tolva de lodos será
1,7 vertical a 1,0 horizontal. En caso de sedimentadores
rectangulares, cuando la tolva sea demasiado ancha, se
deberá proveer un barredor transversal desde el extremo
hasta el punto de extracción de lodos.
5.4.4. TANQUES DE FLOTACIÓN
El proceso de flotación se usa en aguas residuales para
remover partículas finas en suspensión y de baja densi-
dad, usando el aire como agente de flotación. Una vez
que los sólidos han sido elevados a la superficie del líqui-
do, son removidos en una operación de desnatado. El pro-
ceso requiere un mayor grado de mecanización que los
tanques convencionales de sedimentación; su uso debe-
rá ser justificado ante el organismo competente.
5.5. TRATAMIENTO SECUNDARIO
5.5.1. GENERALIDADES
5.5.1.1. Para efectos de la presente norma de diseño
se considerarán como tratamiento secundario los proce-
sos biológicos con una eficiencia de remoción de DBO
soluble mayor a 80%, pudiendo ser de biomasa en sus-
pensión o biomasa adherida, e incluye los siguientes sis-
temas: lagunas de estabilización, lodos activados (inclui-
das las zanjas de oxidación y otras variantes), filtros bio-
lógicos y módulos rotatorios de contacto.
5.5.1.2. La selección del tipo de tratamiento secunda-
rio, deberá estar debidamente justificada en el estudio de
factibilidad.
5.5.1.3. Entre los métodos de tratamiento biológico con
biomasa en suspensión se preferirán aquellos que sean
de fácil operación y mantenimiento y que reduzcan al mí-
nimo la utilización de equipos mecánicos complicados o
que no puedan ser reparados localmente. Entre estos
métodos están los sistemas de lagunas de estabilización
y las zanjas de oxidación de operación intermitente y con-
tinua. El sistema de lodos activados convencional y las
plantas compactas de este tipo podrán ser utilizados sólo
en el caso en que se demuestre que las otras alternativas
son inconvenientes técnica y económicamente.
5.5.1.4. Entre los métodos de tratamiento biológico con
biomasa adherida se preferirán aquellos que sean de fá-
cil operación y que carezcan de equipos complicados o
de difícil reparación. Entre ellos están los filtros percola-
dores y los módulos rotatorios de contacto.
5.5.2. LAGUNAS DE ESTABILIZACIÓN
5.5.2.1. ASPECTOS GENERALES
a) Las lagunas de estabilización son estanques dise-
ñados para el tratamiento de aguas residuales mediante
procesos biológicos naturales de interacción de la bioma-
sa (algas, bacterias, protozoarios, etc.) y la materia orgá-
nica contenida en el agua residual.
b) El tratamiento por lagunas de estabilización se apli-
ca cuando la biomasa de las algas y los nutrientes que se
descargan con el efluente pueden ser asimilados por el
cuerpo receptor. El uso de este tipo de tratamiento se re-
comienda especialmente cuando se requiere un alto gra-
do de remoción de organismos patógenos
Para los casos en los que el efluente sea descargado
a un lago o embalse, deberá evaluarse la posibilidad de
eutroficación del cuerpo receptor antes de su considera-
ción como alternativa de descarga o en todo caso se debe
determinar las necesidades de postratamiento.
c) Para el tratamiento de aguas residuales domésti-
cas e industriales se considerarán únicamente los siste-
mas de lagunas que tengas unidades anaerobias, aera-
das, facultativas y de maduración, en las combinaciones
y número de unidades que se detallan en la presente nor-
ma.
d) No se considerarán como alternativa de tratamien-
to las lagunas de alta producción de biomasa (conocidas
como lagunas aerobias o fotosintéticas), debido a que su
finalidad es maximizar la producción de algas y no el tra-
tamiento del desecho líquido.
5.5.2.2. LAGUNAS ANAEROBIAS
a) Las lagunas anaerobias se emplean generalmente
como primera unidad de un sistema cuando la disponibili-
dad de terreno es limitada o para el tratamiento de aguas
residuales domésticas con altas concentraciones y dese-
chos industriales, en cuyo caso pueden darse varias uni-
dades anaerobias en serie. No es recomendable el uso
lagunas anaerobias para temperaturas menores de 15°C
y presencia de alto contenido de sulfatos en las aguas
residuales (mayor a 250 mg/l).
b) Debido a las altas cargas de diseño y a la reducida
eficiencia, es necesario el tratamiento adicional para al-
canzar el grado de tratamiento requerido. En el caso de
emplear lagunas facultativas secundarias su carga orgá-
nica superficial no debe estar por encima de los valores
límite para lagunas facultativas. Por lo general el área de
las unidades en serie del sistema no debe ser uniforme.
c) En el dimensionamiento de lagunas anaerobias se
puede usar las siguientes recomendaciones para tempe-
raturas de 20°C:
- carga orgánica volumétrica de 100 a 300 g DBO/
(m3
.d);
- período de retención nominal de 1 a 5 días;
- profundidad entre 2,5 y 5 m;
- 50% de eficiencia de remoción de DBO;
- carga superficial mayor de 1000 kg DBO/ha.día.
d) Se deberá diseñar un número mínimo de dos uni-
dades en paralelo para permitir la operación en una de
las unidades mientras se remueve el lodo de la otra.
e) La acumulación de lodo se calculará con un aporte
no menor de 40 l/hab/año. Se deberá indicar, en la me-
moria descriptiva y manual de operación y mantenimien-
to, el período de limpieza asumido en el diseño. En nin-

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320566
El Peruano
gún caso se deberá permitir que el volumen de lodos acu-
mulado supere 50% del tirante de la laguna.
f) Para efectos del cálculo de la reducción bacteriana
se asumirá una reducción nula en lagunas anaerobias.
g) Deberá verificarse los valores de carga orgánica vo-
lumétrica y carga superficial para las condiciones de ini-
cio de operación y de limpieza de lodos de las lagunas.
Dichos valores deben estar comprendidos entre los reco-
mendados en el punto 3 de este artículo.
5.5.2.3. LAGUNAS AERADAS
a) Las lagunas aeradas se emplean generalmente
como primera unidad de un sistema de tratamiento en
donde la disponibilidad del terreno es limitada o para el
tratamiento de desechos domésticos con altas concentra-
ciones o desechos industriales cuyas aguas residuales
sean predominantemente orgánicas. El uso de las lagu-
nas aeradas en serie no es recomendable.
b) Se distinguen los siguientes tipos de lagunas ae-
radas:
- Lagunas aeradas de mezcla completa: las mismas
que mantienen la biomasa en suspensión, con una alta
densidad de energía instalada (>15 W/m3
). Son conside-
radas como un proceso incipiente de lodos activados sin
separación y recirculación de lodos y la presencia de al-
gas no es aparente. En este tipo de lagunas la profundi-
dad varía entre 3 y 5 m y el período de retención entre 2 y
7 días. Para estas unidades es recomendable el uso de
aeradores de baja velocidad de rotación. Este es el único
caso de laguna aerada para el cual existe una metodolo-
gía de dimensionamiento.
- Lagunas aeradas facultativas: las cuales mantienen
la biomasa en suspensión parcial, con una densidad de
energía instalada menor que las anteriores (1 a 4 W/m3
,
recomendable 2 W/m3
). Este tipo de laguna presenta acu-
mulación de lodos, observándose frecuentemente la apa-
rición de burbujas de gas de gran tamaño en la superficie
por efecto de la digestión de lodos en el fondo. En este
tipo de lagunas los períodos de retención varían entre 7 y
20 días (variación promedio entre 10 y 15 días) y las pro-
fundidades son por lo menos 1,50 m. En climas cálidos y
con buena insolación se observa un apreciable crecimiento
de algas en la superficie de la laguna.
- Lagunas facultativas con agitación mecánica: se apli-
can exclusivamente a unidades sobrecargadas del tipo fa-
cultativo en climas cálidos. Tienen una baja densidad de
energía instalada (del orden de 0,1 W/m3
), la misma que
sirve para vencer los efectos adversos de la estratificación
termal, en ausencia del viento. Las condiciones de diseño
de estas unidades son las mismas que para lagunas facul-
tativas. El uso de los aeradores puede ser intermitente.
c) Los dos primeros tipos de lagunas aeradas antes
mencionados, pueden ser seguidas de lagunas facultati-
vas diseñadas con la finalidad de tratar el efluente de la
laguna primaria, asimilando una gran cantidad de sólidos
en suspensión.
d) Para el diseño de lagunas aeradas de mezcla com-
pleta se observarán las siguientes recomendaciones:
- Los criterios de diseño para el proceso (coeficiente
cinético de degradación, constante de autooxidación y re-
quisitos de oxígeno para síntesis) deben idealmente ser
determinados a través de experimentación.
- Alternativamente se dimensionará la laguna aerada
para la eficiencia de remoción de DBO soluble estableci-
da en condiciones del mes más frío y con una constante
de degradación alrededor de 0,025 (1/(mg/l Xv.d)) a 20°C,
en donde Xv es la concentración de sólidos volátiles acti-
vos en la laguna.
- Los requisitos de oxígeno del proceso (para síntesis
y respiración endógena) se determinará para condiciones
del mes más caliente. Estos serán corregidos a condicio-
nes estándar, por temperatura y elevación, según lo indi-
cado en el numeral 5.5.3.1 ítem 6.
- Se seleccionará el tipo de aerador más conveniente,
prefiriéndose los aereadores mecánicos superficiales, de
acuerdo con sus características, velocidad de rotación,
rendimiento y costo. La capacidad de energía requerida e
instalada se determinará seleccionando un número par
de aeradores de igual tamaño y eficiencias especificadas.
- Para la remoción de coliformes se usará el mismo
coeficiente de mortalidad neto que el especificado para
las lagunas facultativas. La calidad del efluente se deter-
minará para las condiciones del mes más frío. Para el efec-
to podrá determinarse el factor de dispersión por medio
de la siguiente relación:
d = 2881 x PR
L2
En donde:
PR es el período de retención nominal expresado en
horas y L es la longitud entre la entrada y la salida en
metros.
En caso de utilizarse otra correlación deberá ser justi-
ficada ante la autoridad competente.
5.5.2.4. LAGUNAS FACULTATIVAS
a) Su ubicación como unidad de tratamiento en un sis-
tema de lagunas puede ser:
- Como laguna única (caso de climas fríos en los cua-
les la carga de diseño es tan baja que permite una ade-
cuada remoción de bacterias) o seguida de una laguna
secundaria o terciaria (normalmente referida como lagu-
na de maduración), y
- Como una unidad secundaria después de lagunas
anaerobias o aeradas para procesar sus efluentes a un
grado mayor.
b) Los criterios de diseño referidos a temperaturas y
mortalidad de bacterias se deben determinar en forma ex-
perimental. Alternativamente y cuando no sea posible la
experimentación, se podrán usar los siguientes criterios:
- La temperatura de diseño será el promedio del mes
más frío (temperatura del agua), determinada a través de
correlaciones de las temperaturas del aire y agua exis-
tentes.
- En caso de no existir esos datos, se determinará la
temperatura del agua sumando a la temperatura del aire
un valor que será justificado debidamente ante el orga-
nismo competente, el mismo que depende de las condi-
ciones meteorológicas del lugar.
- En donde no exista ningún dato se usará la tempera-
tura promedio del aire del mes más frío.
- El coeficiente de mortalidad bacteriana (neto) será
adoptado entre el intervalo de 0,6 a 1,0 (l/d) para 20°C.
c) La carga de diseño para lagunas facultativas se de-
termina con la siguiente expresión:
Cd
= 250 x 1,05 T – 20
En donde:
Cd es la carga superficial de diseño en kg DBO / (ha.d)
T es la temperatura del agua promedio del mes más
frío en °
C.
d) Alternativamente puede utilizarse otras correlacio-
nes que deberán ser justificadas ante la autoridad com-
petente.
e) El proyectista deberá adoptar una carga de diseño
menor a la determinada anteriormente, si existen factores
como:
- la existencia de variaciones bruscas de temperatura,
- la forma de la laguna (las lagunas de forma alargada
son sensibles a variaciones y deben tener menores car-
gas),
- la existencia de desechos industriales,
- el tipo de sistema de alcantarillado, etc.
f) Para evitar el crecimiento de plantas acuáticas con
raíces en el fondo, la profundidad de las lagunas debe ser
mayor de 1,5 m. Para el diseño de una laguna facultativa
primaria, el proyectista deberá proveer una altura adicio-
nal para la acumulación de lodos entre períodos de lim-
pieza de 5 a 10 años.
g) Para lagunas facultativas primarias se debe deter-
minar el volumen de lodo acumulado teniendo en cuenta
un 80% de remoción de sólidos en suspensión en el efluen-
te, con una reducción de 50% de sólidos volátiles por di-
gestión anaerobia, una densidad del lodo de 1,05 kg/l y

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
un contenido de sólidos de 15% a 20% al peso. Con estos
datos se debe determinar la frecuencia de remoción del
lodo en la instalación
h) Para el diseño de lagunas facultativas que reciben
el efluente de lagunas aeradas se deben tener en cuenta
las siguientes recomendaciones:
- el balance de oxígeno de la laguna debe ser positivo,
teniendo en cuenta los siguientes componentes:
- la producción de oxígeno por fotosíntesis,
- la reaeración superficial,
- la asimilación de los sólidos volátiles del afluente,
- la asimilación de la DBO soluble,
- el consumo por solubilización de sólidos en la di-
gestión, y el consumo neto de oxígeno de los sólidos
anaerobios.
- Se debe determinar el volumen de lodo acumulado a
partir de la concentración de sólidos en suspensión en el
efluente de la laguna aereada, con una reducción de 50%
de sólidos volátiles por digestión anaerobia, una densi-
dad del lodo de 1,03 kg/l y un contenido de sólidos 10% al
peso. Con estos datos se debe determinar la frecuencia
de remoción del lodo en la instalación.
i) En el cálculo de remoción de la materia orgánica
(DBO) se podrá emplear cualquier metodología debida-
mente sustentada, con indicación de la forma en que se
determina la concentración de DBO (total o soluble).
En el uso de correlaciones de carga de DBO aplicada
a DBO removida, se debe tener en cuenta que la carga de
DBO removida es la diferencia entre la DBO total del
afluente y la DBO soluble del efluente. Para lagunas en
serie se debe tomar en consideración que en la laguna
primaria se produce la mayor remoción de materia orgá-
nica. La concentración de DBO en las lagunas siguientes
no es predecible, debido a la influencia de las poblacio-
nes de algas de cada unidad.
5.5.2.5. DISEÑO DE LAGUNAS PARA REMOCIÓN DE
ORGANISMOS PATÓGENOS
a) Las disposiciones que se detallan se aplican para
cualquier tipo de lagunas (en forma individual o para la-
gunas en serie), dado que la mortalidad bacteriana y re-
moción de parásitos ocurre en todas las unidades y no
solamente en las lagunas de maduración.
b) Con relación a los parásitos de las aguas residua-
les, los nematodos intestinales se consideran como indi-
cadores, de modo que su remoción implica la remoción
de otros tipos de parásitos. Para una adecuada remoción
de nematodos intestinales en un sistema de laguna se
requiere un período de retención nominal de 10 días como
mínimo en una de las unidades.
c) La reducción de bacterias en cualquier tipo de lagu-
nas debe, en lo posible, ser determinada en términos de
coliformes fecales, como indicadores. Para tal efecto, el
proyectista debe usar el modelo de flujo disperso con los
coeficientes de mortalidad netos para los diferentes tipos
de unidades. El uso del modelo de mezcla completa con
coeficientes globales de mortalidad no es aceptable para
el diseño de las lagunas en serie.
d) El factor de dispersión en el modelo de flujo disper-
so puede determinarse según la forma de la laguna y el
valor de la temperatura.
El proyectista deberá justificar la correlación empleada.
Los siguientes valores son referenciales para la rela-
ción largo/ancho:
Relación largo – ancho Factor de dispersión
1 1
2 0.50
4 0.25
8 0.12
e) El coeficiente de mortalidad neto puede ser corregi-
do con la siguiente relación de dependencia de la tempe-
ratura.
KT
= K20
x 1,05 (T - 20)
En donde:
KT
es el coeficiente de mortalidad neto a la temperatu-
ra del agua T promedio del mes más frío, en °C
K20
es el coeficiente de mortalidad neto a 20 °C.
5.5.2.6. Normas generales para el diseño de siste-
mas de lagunas
a) El período de diseño de la planta de tratamiento debe
estar comprendido entre 20 y 30 años, con etapas de im-
plementación de alrededor de 10 años.
b) En la concepción del proyecto se deben seguir las
siguientes consideraciones:
- El diseño debe concebirse por lo menos con dos uni-
dades en paralelo para permitir la operación de una de
las unidades durante la limpieza.
- La conformación de unidades, geometría, forma y nú-
mero de celdas debe escogerse en función de la topogra-
fía del sitio, y en particular de un óptimo movimiento de
tierras, es decir de un adecuado balance entre el corte y
relleno para los diques.
- La forma de las lagunas depende del tipo de cada
una de las unidades. Para las lagunas anaerobias y aera-
das se recomiendan formas cuadradas o ligeramente rec-
tangulares. Para las lagunas facultativas se recomienda
formas alargadas; se sugiere que la relación largo-ancho
mínima sea de 2.
- En general, el tipo de entrada debe ser lo más simple
posible y no muy alejada del borde de los taludes, debien-
do proyectarse con descarga sobre la superficie.
- En la salida se debe instalar un dispositivo de medi-
ción de caudal (vertedero o medidor de régimen crítico),
con la finalidad de poder evaluar el funcionamiento de la
unidad.
- Antes de la salida de las lagunas primarias se reco-
mienda la instalación de una pantalla para la retención de
natas.
- La interconexión entre las lagunas puede efectuarse
mediante usando simples tuberías después del vertedero
o canales con un medidor de régimen crítico. Esta última
alternativa es la de menor pérdida de carga y de utilidad
en terrenos planos.
- Las esquinas de los diques deben redondearse para
minimizar la acumulación de natas.
- El ancho de la berma sobre los diques debe ser por
lo menos de 2,5 m para permitir la circulación de vehícu-
los. En las lagunas primarias el ancho debe ser tal que
permita la circulación de equipo pesado, tanto en la etapa
de construcción como durante la remoción de lodos.
- No se recomienda el diseño de tuberías, válvulas,
compuertas metálicas de vaciado de las lagunas debido a
que se deterioran por la falta de uso. Para el vaciado de
las lagunas se recomienda la instalación temporal de si-
fones u otro sistema alternativo de bajo costo.
c) El borde libre recomendado para las lagunas de es-
tabilización es de 0,5 m. Para el caso en los cuales se
puede producir oleaje por la acción del viento se deberá
calcular una mayor altura y diseñar la protección corres-
pondiente para evitar el proceso de erosión de los diques.
d) Se debe comprobar en el diseño el funcionamiento
de las lagunas para las siguientes condiciones especiales:
- Durante las condiciones de puesta en operación ini-
cial, el balance hídrico de la laguna (afluente - evapora-
ción - infiltración > efluente) debe ser positivo durante los
primeros meses de funcionamiento.
- Durante los períodos de limpieza, la carga superficial
aplicada sobre las lagunas en operación no debe exceder
la carga máxima correspondiente a las temperaturas del
período de limpieza.
e) Para el diseño de los diques se debe tener en cuen-
ta las siguientes disposiciones:
- Se debe efectuar el número de sondajes necesarios
para determinar el tipo de suelo y de los estratos a cortar-
se en el movimiento de tierras. En esta etapa se efectua-
rán las pruebas de mecánica de suelos que se requieran
(se debe incluir la permeabilidad en el sitio) para un ade-
cuado diseño de los diques y formas de impermeabiliza-
ción. Para determinar el número de calicatas se tendrá en
consideración la topografía y geología del terreno, obser-
vándose como mínimo las siguientes criterios:
- El número mínimo de calicatas es de 4 por hectárea.
- Para los sistemas de varias celdas el número míni-
mo de calicatas estará determinado por el número de cor-

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320568
El Peruano
tes de los ejes de los diques más una perforación en el
centro de cada unidad. Para terrenos de topografía acci-
dentada en los que se requieren cortes pronunciados se
incrementarán los sondajes cuando sean necesarios.
- Los diques deben diseñarse comprobando que no se
produzca volcamiento y que exista estabilidad en las con-
diciones más desfavorables de operación, incluido un va-
ciado rápido y sismo.
- Se deben calcular las subpresiones en los lados ex-
teriores de los taludes para comprobar si la pendiente ex-
terior de los diques es adecuada y determinar la necesi-
dad de controles como: impermeabilización, recubrimien-
tos o filtros de drenaje.
- En general los taludes interiores de los diques deben
tener una inclinación entre 1:1,5 y 1:2. Los taludes exte-
riores son menos inclinados, entre 1:2 y 1:3 (vertical: ho-
rizontal).
- De los datos de los sondajes se debe especificar el
tipo de material a usarse en la compactación de los di-
ques y capa de impermeabilización, determinándose ade-
más las canteras de los diferentes materiales que se re-
quieren.
- La diferencia de cotas del fondo de las lagunas y el
nivel freático deberá determinarse considerando las res-
tricciones constructivas y de contaminación de las aguas
subterráneas de acuerdo a la vulnerabilidad del acuífero.
- Se deberá diseñar, si fuera necesario, el sistema de
impermeabilización del fondo y taludes, debiendo justifi-
car la solución adoptada.
f) Se deben considerar las siguientes instalaciones adi-
cionales:
- Casa del operador y almacén de materiales y herra-
mientas.
- Laboratorio de análisis de aguas residuales para el
control de los procesos de tratamiento, para ciudades con
más de 75000 habitantes y otras de menor tamaño que el
organismo competente considere necesario.
- Para las lagunas aeradas se debe considerar adicio-
nalmente la construcción de una caseta de operación, con
área de oficina, taller y espacio para los controles mecá-
nico-eléctricos, en la cual debe instalarse un tablero de
operación de los motores y demás controles que sean
necesarios.
- Una estación meteorológica básica que permita la
medición de la temperatura ambiental, dirección y veloci-
dad de viento, precipitación y evaporación.
- Para las lagunas aeradas se debe considerar la ilu-
minación y asegurar el abastecimiento de energía en for-
ma continua. Para el efecto se debe estudiar la conve-
niencia de instalar un grupo electrógeno.
- El sistema de lagunas debe protegerse contra daños
por efecto de la escorrentía, diseñándose cunetas de in-
tercepción de aguas de lluvia en caso de que la topogra-
fía del terreno así lo requiera.
- La planta debe contar con cerco perimétrico de pro-
tección y letreros adecuados.
5.5.3. TRATAMIENTO CON LODOS ACTIVADOS
5.5.3.1. Aspectos generales
a) A continuación se norman aspectos comunes tanto
del proceso convencional con lodos activados como de
todas sus variaciones.
b) Para efectos de las presentes normas se conside-
ran como opciones aquellas que tengan una eficiencia de
remoción de 75 a 95% de la DBO. Entre las posibles va-
riaciones se podrá seleccionar la aeración prolongada por
zanjas de oxidación, en razón a su bajo costo. La selec-
ción del tipo de proceso se justificará mediante un estudio
técnico económico, el que considerará por lo menos los
siguientes aspectos:
- calidad del efluente;
- requerimientos y costos de tratamientos prelimina-
res y primarios;
- requerimientos y costos de tanques de aeración y
sedimentadores secundarios;
- requerimientos y costos del terreno para las instala-
ciones (incluye unidades de tratamiento de agua residual
y lodo, áreas libres, etc.);
- costo del tratamiento de lodos, incluida la cantidad
de lodo generado en cada uno de los procesos;
- costo y vida útil de los equipos de la planta;
- costos operacionales de cada alternativa (incluido el
monitoreo de control de los procesos y de la calidad de
los efluentes);
- dificultad de la operación y requerimiento de perso-
nal calificado.
c) Para el diseño de cualquier variante del proceso de
lodos activados, se tendrán en consideración las siguien-
tes disposiciones generales:
- Los criterios fundamentales del proceso como: edad
del lodo, requisitos de oxígeno, producción de lodo, efi-
ciencia y densidad de la biomasa deben ser determina-
dos en forma experimental de acuerdo a lo indicado en el
artículo 4.4.4.
- En donde no sea requisito desarrollar estos estudios,
se podrán usar criterios de diseño.
- Para determinar la eficiencia se considera al proceso
de lodos activados conjuntamente con el sedimentador
secundario o efluente líquido separado de la biomasa.
- El diseño del tanque de aeración se efectúa para las
condiciones de caudal medio. El proceso deberá estar en
capacidad de entregar la calidad establecida para el efluen-
te en las condiciones del mes más frío.
d) Para el tanque de aeración se comprobará los valo-
res de los siguientes parámetros:
- período de retención en horas;
- edad de lodos en días;
- carga volumétrica en kg DBO/m3;
- remoción de DBO en %;
- concentración de sólidos en suspensión volátiles en
el tanque de aeración (SSVTA), en kg SSVTA/m3 (este
parámetro también se conoce como sólidos en suspen-
sión volátiles del licor mezclado - SSVLM);
- carga de la masa en kg DBO/Kg SSVTA. día;
- tasa de recirculación o tasa de retorno en %.
e) En caso de no requerirse los ensayos de tratabilidad,
podrán utilizarse los siguientes valores referenciales:
TIPO DE PROCESO Período de Edad del Carga
Retención lodo Volumétrica
(h) (d) kg (DBO/m3
.día).
Convencional 4 - 8 4 – 15 0,3 - 0,6
Aeración escalonada 3 - 6 5 – 15 0,6 - 0,9
Alta carga 2 – 4 2 – 4 1,1 - 3,0
Aeración prolongada 16 – 48 20 – 60 0,2 - 0,3
Mezcla completa 3 – 5 5 – 15 0,8 - 2,0
Zanja de oxidación 20 - 36 30 - 40 0,2 - 0,3
Adicionalmente se deberá tener en consideración los
siguientes parámetros:
TIPO DE Remoción Concentración Carga de la Tasa de
PROCESO de DBO de SSTA masa kg DBO/ recirculación
(kg/m3
) (kg SSVTA.día) (%)
Convencional 85 – 90 1,5 - 3,0 0,20 - 0,40 25 – 50
Aeración 85 – 95 2,0 - 3,5 0,20 - 0,40 25 – 75
escalonada
Alta carga 75 – 90 4,0 – 10 0,40 - 1,50 30 – 500
Aeración 75 – 95 3,0 - 6,0 0,05 - 0,50 75 – 300
prolongada
Mezcla 85 – 95 3,0 - 6,0 0,20 - 0,60 25 – 100
completa
Zanja de 75 - 95 3,0 - 6,0 0,05 - 0,15 75 - 300
oxidación
NOTA: La selección de otro proceso deberá justificarse conve-
nientemente.
f) Para la determinación de la capacidad de oxigena-
ción del proceso se deberán tener en cuenta las siguien-
tes disposiciones:
- Los requisitos de oxígeno del proceso deben calcu-
larse para las condiciones de operación de temperatura
promedio mensual más alta y deben ser suficientes para
abastecer oxígeno para la síntesis de la materia orgánica
(remoción de DBO), para la respiración endógena y para
la nitrificación

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
- Estos requisitos están dados en condiciones de cam-
po y deben ser corregidos a condiciones estándar de cero
por ciento de saturación, temperatura estándar de 20°C y
una atmósfera de presión, con el uso de las siguientes
relaciones:
N20
= NC
/ F
F = α
α
α
α
α x Q T - 20
(CSC
x ß - Ci) / 9.02
CSC
= CS
(P - p) / (760 - p)
p = exp (1,52673 + 0,07174 T - 0,000246 T 2
)
P = 760 exp (- E / 8005)
CS
= 14,652-0,41022T+0,007991T2
- 0,000077774 T3
En donde:
N20
= requisitos de oxígeno en condiciones estánda-
res kg O2/d
NC
= requisitos de oxígeno en condiciones de cam-
po, kg O2/ d
F = factor de corrección
? = factor de corrección que relaciona los coeficien-
tes de transferencia de oxígeno del desecho y
el agua. Su valor será debidamente justificado
según el tipo de aeración. Generalmente este
valor se encuentra en el rango de 0,8 a 0,9.
Q = factor de dependencia de temperatura cuyo va-
lor se toma como 1,02 para aire comprimido y
1,024 por aeración mecánica.
CSC
= concentración de saturación de oxígeno en
condiciones de campo (presión P y tempera-
tura T).
ß = factor de corrección que relaciona las concen-
traciones de saturación del desecho y el agua
(en condiciones de campo). Su valor será debi-
damente justificado según el tipo de sistema de
aeración. Normalmente se asume un valor de
0,95 para la aeración mecánica.
Ci = nivel de oxígeno en el tanque de aeración. Nor-
malmente se asume entre 1 y 2 mg/l. Bajo nin-
guna circunstancia de operación se permitirá un
nivel de oxígeno menor de 0,5 mg/l.
CS= concentración de saturación de oxígeno en con-
diciones al nivel del mar y temperatura T.
P = Presión atmosférica de campo (a la elevación
del lugar), mm Hg.
p = presión de vapor del agua a la temperatura T,
mm Hg.
E = Elevación del sitio en metros sobre el nivel del
mar.
- El uso de otras relaciones debe justificarse debida-
mente ante el organismo competente.
- La corrección a condiciones estándares para los sis-
temas de aeración con aire comprimido será similar a lo
anterior, pero además debe tener en cuenta las caracte-
rísticas del difusor, el flujo de aire y las dimensiones del
tanque.
g) La selección del tipo de aereador deberá justificar-
se debidamente técnica y económicamente.
h) Para los sistemas de aeración mecánica se obser-
varán las siguientes disposiciones:
- La capacidad instalada de energía para la aeración
se determinará relacionando los requerimientos de oxí-
geno del proceso (kg O2/d) y el rendimiento del aerea-
dor seleccionado (kg O2/Kwh) ambos en condiciones es-
tándar, con la respectiva corrección por eficiencia en el
motor y reductor. El número de equipos de aeración será
como mínimo dos y preferentemente de igual capacidad
teniendo en cuenta las capacidades de fabricación es-
tandarizadas.
- El rendimiento de los aereadores debe determinarse
en un tanque con agua limpia y una densidad de energía
entre 30 y 50 W/m3. Los rendimientos deberán expresar-
se en kg O2
/Kwh y en las siguientes condiciones:
• una atmósfera de presión;
• cero por ciento de saturación;
• temperatura de 20 °C.
- El conjunto motor-reductor debe ser seleccionado
para un régimen de funcionamiento de 24 horas. Se reco-
mienda un factor de servicio de 1,0 para el motor.
- La capacidad instalada del equipo será la anterior-
mente determinada, pero sin las eficiencias del motor y
reductor de velocidad.
- El rotor de aeración debe ser de acero inoxidable u
otro material resistente a la corrosión y aprobado por la
autoridad competente.
- La densidad de energía (W/m3) se determinará rela-
cionando la capacidad del equipo con el volumen de cada
tanque de aeración. La densidad de energía debe permi-
tir una velocidad de circulación del licor mezclado, de modo
que no se produzca la sedimentación de sólidos.
- La ubicación de los aeradores debe ser tal que exista
una interacción de sus áreas de influencia.
i) Para sistemas con difusión de aire comprimido se
procederá en forma similar, pero teniendo en cuenta los
siguientes factores:
- el tipo de difusor (burbuja fina o gruesa);
- las constantes características de cada difusor;
- el rendimiento de cada unidad de aeración;
- el flujo de aire en condiciones estándares;
- la localización del difusor respecto a la profundidad
del líquido, y el ancho del tanque
- altura sobre el nivel del mar.
La potencia requerida se determinará consideran-
do la carga sobre el difusor más la pérdida de carga
por el flujo del aire a través de las tuberías y acceso-
rios. La capacidad de diseño será 1,2 veces la capaci-
dad nominal.
5.5.3.2. Sedimentador Secundario
a) Los criterios de diseño para los sedimentadores se-
cundarios deben determinarse experimentalmente.
b) En ausencia de pruebas de sedimentación, se debe
tener en cuenta las siguientes recomendaciones:
- el diseño se debe efectuar para caudales máximos
horarios;
- para todas las variaciones del proceso de lodos acti-
vados (excluyendo aeración prolongada) se recomienda
los siguientes parámetros:
TIPO DE CARGA DE CARGA PROFUNDIDAD
TRATAMIENTO SUPERFICIE kg/m2
.h (m)
m3
/m2
.d
Media Máx. Media Máx.
Sedimentación a
continuación de
lodos activados
(excluida la
aeración
prolongada) 16-32 40-48 3,0-6,0 9,0 3,5-5
Sedimentación a
continuación de
aeración
prolongada 8-16 24-32 1,0-5,0 7,0 3,5-5
Las cargas hidráulicas anteriormente indicadas están
basadas en el caudal del agua residual sin considerar la
recirculación, puesto que la misma es retirada del fondo
al mismo tiempo y no tiene influencia en la velocidad as-
censional del sedimentador.
c) Para decantadores secundarios circulares se de-
ben tener en cuenta las siguientes recomendaciones:
- Los decantadores con capacidades de hasta 300 m3
pueden ser diseñados sin mecanismo de barrido de lo-
dos, debiendo ser de tipo cónico o piramidal, con una in-
clinación mínima de las paredes de la tolva de 60 grados
(tipo Dormund). Para estos casos la remoción de lodos
debe ser hecha a través de tuberías con un diámetro mí-
nimo de 200 mm.
- Los decantadores circulares con mecanismo de ba-
rrido de lodos deben diseñarse con una tolva central para
acumulación de lodos de por lo menos 0,6 m de diámetro
y profundidad máxima de 4 m. Las paredes de la tolva
deben tener una inclinación de por lo menos 60 grados.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320570
El Peruano
- El fondo de los decantadores circulares debe tener
una inclinación de alrededor de 1:12 (vertical: horizontal).
- El diámetro de la zona de entrada en el centro del
tanque debe ser aproximadamente 15 a 20% del diáme-
tro del decantador. Las paredes del pozo de ingreso no
deben profundizarse más de 1 m por debajo de la super-
ficie para evitar el arrastre de los lodos.
- La velocidad periférica del barredor de lodos debe
estar comprendida entre 1,5 a 2,5 m/min y no mayor de 3
revoluciones por hora.
d) Los decantadores secundarios rectangulares serán
la segunda opción después de los circulares. Para estos
casos se debe tener en cuenta las siguientes recomenda-
ciones:
- La relación largo/ancho debe ser 4/1 como mínimo.
- La relación ancho/profundidad debe estar compren-
dida entre 1 y 2.
- Para las instalaciones pequeñas (hasta 300 m3) se
podrá diseñar sedimentadores rectangulares sin mecanis-
mos de barrido de lodos, en cuyo caso se diseñarán pirá-
mides invertidas con ángulos mínimos de 60° res-
pecto a la horizontal.
e) Para zanjas de oxidación se admite el diseño de la
zanja con sedimentador secundario incorporado, para lo
cual el proyectista deberá justificar debidamente los crite-
rios de diseño.
f) Para facilitar el retorno de lodos, se deben tener en
cuenta las siguientes recomendaciones:
- Para decantadores circulares, el retorno del lodo será
continuo y se podrá usar bombas centrífugas o de des-
plazamiento positivo. La capacidad instalada de la esta-
ción de bombeo de lodos de retorno será por lo menos
100% por encima de la capacidad operativa. La capaci-
dad de bombeo será suficientemente flexible (con moto-
res de velocidad variable o número de bombas) de modo
que se pueda operar la planta en todas las condiciones a
lo largo de la vida de la planta.
- Para decantadores rectangulares con mecanismo de
barrido de movimiento longitudinal, se considerará la re-
moción de lodos en forma intermitente, entre períodos de
viajes del mecanismo.
- El lodo de retorno debe ser bombeado a una cámara
de repartición con compuertas manuales y vertederos para
separar el lodo de exceso.
- Alternativamente se puede controlar el proceso des-
cargando el lodo de exceso directamente del tanque de
aeración, usando la edad de lodo como parámetro de con-
trol. Por ejemplo si la edad del lodo es de 20 días, se de-
berá desechar 1/20 del volumen del tanque de aeración
cada día. Esta es la única forma de operación en el caso
de zanjas de oxidación con sedimentador incorporado. En
este caso el licor mezclado debe ser retirado en forma
intermitente (de 6 a 8 retiros) a un tanque de concentra-
ción (en el caso de zanja de oxidación) o a un espesador,
en el caso de otros sistemas de baja edad del lodo.
5.5.3.3. Zanjas de oxidación
a) Las zanjas de oxidación son adecuadas para pe-
queñas y grandes comunidades y constituyen una forma
especial de aeración prolongada con bajos costos de ins-
talación por cuanto no es necesario el uso de decanta-
ción primaria y el lodo estabilizado en el proceso puede
ser desaguado directamente en lechos de secado. Este
tipo de tratamiento es además de simple operación y ca-
paz de absorber variaciones bruscas de carga.
b) Los criterios de diseño para las zanjas de oxidación
son los mismos que se ha enunciado en el capítulo ante-
rior (lodos activados) en lo que se refiere a parámetros de
diseño del reactor y sedimentador secundario y requisitos
de oxigeno. En el presente capitulo se dan recomenda-
ciones adicionales propias de este proceso.
c) Para las poblaciones de hasta 10000 habitantes se
pueden diseñar zanjas de tipo convencional, con rotores
horizontales. Para este caso se debe tener en cuenta las
siguientes recomendaciones:
- La forma de la zanja convencional es ovalada, con
un simple tabique de nivel soportante en la mitad. Para
una adecuada distribución de las líneas de flujo, se reco-
mienda la instalación de por lo menos dos tabiques semi-
circulares localizados en los extremos, a 1/3 del ancho
del canal.
- La entrada puede ser un simple tubo con descarga
libre, localizado preferiblemente antes del rotor. Si se tie-
ne más de dos zanjas se deberá considerar una caja de
repartición de caudales.
- El rotor horizontal a seleccionarse debe ser de tal
característica que permita la circulación del líquido con
una velocidad de por lo menos 25 cm/seg. En este caso la
profundidad de la zanja no deberá ser mayor de 1.50 m
para una adecuada transferencia de momento. No es ne-
cesario la profundización del canal debajo de la zona de
aeración
- Los rotores son cuerpos cilíndricos de varios tipos,
apoyados en cajas de rodamiento en sus extremos, por lo
cual su longitud depende de la estructura y estabilidad de
cada modelo. Para rotores de longitud mayor de 3,0 m se
recomienda el uso de apoyos intermedios. Los apoyos en
los extremos deben tener obligatoriamente cajas de rode-
tes autoalineantes, capaces de absorber las deflexiones
del rotor sin causar problemas mecánicos.
- La determinación de las características del rotor como
diámetro, longitud, velocidad de rotación y profundidad de
inmersión, debe efectuarse de modo que se puedan su-
ministrar los requisitos de oxígeno al proceso en todas
las condiciones operativas posibles. Para el efecto se debe
disponer de las curvas características del rendimiento del
modelo considerado en condiciones estándar. Los rendi-
mientos estándares de rotores horizontales son del orden
de 1,8 a 2,8 kg O2/Kwh.
- El procedimiento normal es diseñar primero el verte-
dero de salida de la zanja, el mismo que puede ser de
altura fija o regulable y determinar el intervalo de inmer-
siones del rotor para las diferentes condiciones de opera-
ción.
- Para instalaciones de hasta 20 l/s se puede conside-
rar el uso de zanjas de operación intermitente, sin sedi-
mentadores secundarios. En este caso se debe proveer
almacenamiento del desecho por un período de hasta 2
horas, ya sea en el interceptor o en una zanja accesoria.
- El conjunto motor-reductor debe ser escogido de tal
manera que la velocidad de rotación sea entre 60 y 110
RPM y que la velocidad periférica del rotor sea alrededor
de 2,5 m/s.
d) Para poblaciones mayores de 10000 habitantes se
deberá considerar obligatoriamente la zanja de oxidación
profunda (reactor de flujo orbital) con aeradores de eje
vertical y de baja velocidad de rotación. Estos aereadores
tienen la característica de transferir a la masa líquida en
forma eficiente de modo que imparten una velocidad ade-
cuada y un flujo de tipo helicoidal. Para este caso se de-
ben tener en cuenta las siguientes recomendaciones:
- La profundidad de la zanja será de 5 m y el ancho de
10 m como máximo. La densidad de energía deberá ser
superior a 10 W/m3
- Los reactores pueden tener formas variadas, siem-
pre que se localicen los aeradores en los extremos y en
forma tangencial a los tabiques de separación. Se dan
como guía los siguientes anchos y profundidades de los
canales:
Habitantes Equivalentes Ancho (m) Profundidad (m)
10000 5.00 1.50
25000 6.25 2.00
50000 8.00 3.50
75000 8.00 4.00
100000 9.00 4.50
200000 10.00 5.00
Con relación a la forma de los canales se dan las si-
guientes recomendaciones:
- la profundidad del canal debe ser entre 0,8 y 1,4 ve-
ces el diámetro del rotor seleccionado;
- el ancho de los canales debe ser entre 2 y 3 veces el
diámetro del rotor seleccionado;
- la longitud desarrollada del canal no debe sobrepa-
sar 250 m;
Para los aereadores de eje vertical se dan las siguien-
tes recomendaciones:

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
- La velocidad de rotación para los aereadores peque-
ños debe ser de 36 a 40 RPM y para los aereadores gran-
des de 25 a 40 RPM.
- La distancia entre el fin del tabique divisorio y los
extremos de las paletas del rotor debe ser alrededor de
1,5% del diámetro total del rotor (incluidas las paletas).
- La profundidad de inmersión del rotor debe ser de
0,15 a 0,20 m.
- La densidad de energía en la zona de mezcla total
debe ser de 20 a 60 W/m3
.
Se pueden considerar zanjas de oxidación de funcio-
namiento continuo con zonas de denitrificación antes de
una zona de aeración. Para el efecto hay que considerar
los siguientes aspectos:
- En el diseño de sedimentadores secundarios, para
zanjas con denitrificación se debe asegurar un rápido re-
tiro del lodo, para impedir la flotación del mismo.
- El vertedero de salida debe estar localizado al final
de la zona de denitrificación.
5.5.4. FILTROS PERCOLADORES
5.5.4.1. Los filtros percoladores deberán diseñarse de
modo que se reduzca al mínimo la utilización de equipo
mecánico. Para ello se preferirá las siguientes opciones:
lechos de piedra, distribución del efluente primario (trata-
do en tanques Imhoff) por medio de boquillas o mecanis-
mos de brazo giratorios autopropulsados, sedimentado-
res secundarios sin mecanismos de barrido (con tolvas
de lodos) y retorno del lodo secundario al tratamiento pri-
mario.
5.5.4.2. El tratamiento previo a los filtros percoladores
será: cribas, desarenadores y sedimentación primaria.
5.5.4.3. Los filtros podrán ser de alta o baja carga, para
lo cual se tendrán en consideración los siguientes pará-
metros de diseño:
PARAMETRO TIPO DE CARGA
BAJA ALTA
Carga hidráulica, m3
/m2
/d 1,00 - 4,00 8,00 - 40,00
Carga orgánica, kg DBO/m3
/d 0,08 - 0,40 0,40 - 4,80
Profundidad (lecho de piedra), m 1,50 - 3,00 1,00 - 2,00
(medio plástico), m Hasta 12 m. 1,00 - 2,00
Razón de recirculación 0
5.5.4.4. En los filtros de baja carga la dosificación debe
efectuarse por medio de sifones, con un intervalo de 5
minutos. Para los filtros de alta carga la dosificación es
continua por efecto de la recirculación y en caso de usar-
se sifones, el intervalo de dosificación será inferior de 15
segundos.
5.5.4.5. Se utilizará cualquier sistema de distribución
que garantice la repartición uniforme del efluente primario
sobre la superficie del medio de contacto.
5.5.4.6. Cuando se usen boquillas fijas, se las ubicará
en los vértices de triángulos equiláteros que cubran toda
la superficie del filtro. El dimensionamiento de las tube-
rías dependerá de la distribución, la que puede ser inter-
mitente o continua.
5.5.4.7. Se permitirá cualquier medio de contacto que
promueva el desarrollo de la mayor cantidad de biopelí-
cula y que permita la libre circulación del líquido y del aire,
sin producir obstrucciones. Cuando se utilicen piedras
pequeñas, el tamaño mínimo será de 25 mm y el máximo
de 75 mm. Para piedras grandes, su tamaño oscilará en-
tre 10 y 12 cm.
5.5.4.8. Se diseñará un sistema de ventilación de modo
que exista una circulación natural del aire, por diferencia
de temperatura, a través del sistema de drenaje y a tra-
vés del lecho de contacto.
5.5.4.9. El sistema de drenaje debe cumplir con los
siguientes objetivos:
- proveer un soporte físico al medio de contacto;
- recolectar el líquido, para lo cual el fondo debe tener
una pendiente entre 1 y 2%;
- permitir una recirculación adecuada de aire.
5.5.4.10. El sistema de drenaje deberá cumplir con las
siguientes recomendaciones:
- Los canales de recolección de agua deberán trabajar
con un tirante máximo de 50% con relación a su máxima
capacidad de conducción, y para tirantes mínimos deberá
asegurar velocidades de arrastre.
- Deben ubicarse pozos de ventilación en los extre-
mos del canal central de ventilación.
- En caso de filtros de gran superficie deben diseñarse
pozos de ventilación en la periferia de la unidad. La su-
perficie abierta de estos pozos será de 1 m2 por cada 250
m2 de superficie de lecho.
- El falso fondo del sistema de drenaje tendrá un área
de orificios no menor a 15% del área total del filtro.
- En filtros de baja carga sin recirculación, el sistema
de drenaje deberá diseñarse de modo que se pueda inun-
dar el lecho para controlar el desarrollo de insectos.
5.5.4.11. Se deben diseñar instalaciones de sedimen-
tación secundaria. El propósito de estas unidades es se-
parar la biomasa en exceso producida en el filtro. El dise-
ño podrá ser similar al de los sedimentadores primarios
con la condición de que la carga de diseño se base en el
flujo de la planta más el flujo de recirculación. La carga
superficial no debe exceder de 48 m3
/m2
/d basada en el
caudal máximo.
5.5.5. SISTEMAS BIOLÓGICOS ROTATIVOS DE
CONTACTO
5.5.5.1. Son unidades que tienen un medio de contac-
to colocado en módulos discos o módulos cilíndricos que
rotan alrededor de su eje. Los módulos discos o cilíndri-
cos generalmente están sumergidos hasta 40% de su diá-
metro, de modo que al rotar permiten que la biopelícula
se ponga en contacto alternadamente con el efluente pri-
mario y con el aire. Las condiciones de aplicación de este
proceso son similares a las de los filtros biológicos en lo
que se refiere a eficiencia
5.5.5.2. Necesariamente el tratamiento previo a los sis-
temas biológicos de contacto será: cribas, desarenado-
res y sedimentador primario.
5.5.5.3. Los módulos rotatorios pueden tener los si-
guientes medios de contacto:
- discos de madera, material plástico o metal ubicados
en forma paralela de modo que provean una alta superfi-
cie de contacto para el desarrollo de la biopelícula;
- mallas cilíndricas rellenas de material liviano
5.5.5.4. Para el diseño de estas unidades se observa-
rá las siguientes recomendaciones:
- carga hidráulica entre 0.03 y 0.16 m3/m2/d.
- la velocidad periférica de rotación para aguas residua-
les municipales debe mantenerse alrededor de 0.3 m/s.
- el volumen mínimo de las unidades deben ser de 4,88
litros por cada m2 de superficie de medio de contacto.
- para módulos en serie se utilizará un mínimo de cua-
tro unidades.
5.5.5.5. El efluente de estos sistemas debe tratarse en
un sedimentador secundario para separar la biomasa pro-
veniente del reactor biológico. Los criterios de diseño de
esta unidad son similares a los del sedimentador secun-
dario de filtros biológicos.
5.6. OTROS TIPOS DE TRATAMIENTO
5.6.1. Aplicación sobre el terreno y reuso agrícola
5.6.1.1. La aplicación en el terreno de aguas residua-
les pretratadas es un tipo de tratamiento que puede o no
producir un efluente final. Si existe reuso agrícola se de-
berá cumplir con los requisitos de la legislación vigente.
5.6.1.2. El estudio de factibilidad de estos sistemas
debe incluir los aspectos agrícola y de suelos consideran-
do por lo menos lo siguiente:
- evaluación de suelos: problemas de salinidad, infil-
tración, drenaje, aguas subterráneas, etc.;
- evaluación de la calidad del agua: posibles proble-
mas de toxicidad, tolerancia de cultivos, etc.;
- tipos de cultivos, formas de irrigación, necesidades
de almacenamiento, obras de infraestructura, costos y ren-
tabilidad.
5.6.1.3. Los tres principales procesos de aplicación en
el terreno son: riego a tasa lenta, infiltración rápida y flujo
superficial.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320572
El Peruano
5.6.1.4. Para sistemas de riego de tasa lenta se sugie-
ren los siguientes parámetros de diseño:
a) Se escogerán suelos que tengan un buen drenaje y
una permeabilidad no mayor de 5 cm/d.
b) Pendiente del terreno: para cultivos 20% como máxi-
mo y para bosques hasta 40%.
c) Profundidad de la napa freática: mínimo 1,5 m y pre-
feriblemente más de 3 m.
d) Pretratamiento requerido: según los lineamientos
del numeral anterior.
e) Requisitos de almacenamiento: se debe analizar cui-
dadosamente efectuando un balance hídrico. Las varia-
bles a considerarse son por lo menos:
- capacidad de infiltración
- régimen de lluvias
- tipo de suelo y de cultivo
- evapotranspiración y evaporación
- carga hidráulica aplicable
- períodos de descanso
- tratamiento adicional que se produce en el almace-
namiento.
f) La carga de nitrógeno se comprobará de modo que
al efectuar el balance hídrico, la concentración calculada
de nitratos en las aguas subterráneas sea inferior de 10
mg/l (como nitrógeno).
g) La carga orgánica será entre 11 y 28 kg DBO / (ha.d),
para impedir el desarrollo exagerado de biomasa. Las
cargas bajas se utilizarán con efluentes secundarios y las
cargas altas con efluentes primarios.
h) Los períodos de descanso usualmente varía entre
1 y 2 semanas.
i) Para defensa de la calidad del agua subterránea se
preferirán los cultivos con alta utilización de nitrógeno.
5.6.1.5. Para los sistemas de infiltración rápida se re-
comiendan los siguientes parámetros:
a) Se requieren suelos capaces de infiltrar de 10 a 60
cm/d, como arena, limos arenosos, arenas limosas y gra-
va fina. Se requiere también un adecuado conocimiento
de las variaciones del nivel freático.
b) El pretratamiento requerido es primario como míni-
mo.
c) La capa freática debe estar entre 3 y 4,5 m de pro-
fundidad como mínimo.
d) La carga hidráulica puede variar entre 2 y 10 cm
por semana, dependiendo de varios factores.
e) Se debe determinar el almacenamiento necesario
considerando las variables indicadas en el numeral ante-
rior. Se debe mantener períodos de descanso entre 5 y
20 días para mantener condiciones aerobias en el suelo.
Los períodos de aplicación se escogerán manteniendo una
relación entre 2:1 a 7:1 entre el descanso y la aplicación.
f ) La carga orgánica recomendada debe mantenerse
entre 10 y 60 kg DBO/(ha.d).
5.6.1.6. Para los sistemas de flujo superficial se reco-
miendan los siguientes parámetros:
a) Se requieren suelos arcillosos de baja permeabi-
lidad.
b) La pendiente del terreno debe estar entre 2 y 8%
(preferiblemente 6%). Se requiere una superficie unifor-
me sin quebradas o cauces naturales, de modo que las
aguas residuales puedan distribuirse en una capa de es-
pesor uniforme en toda el área de aplicación. La superfi-
cie deberá cubrirse con pasto o cualquier otro tipo de ve-
getación similar que sea resistente a las condiciones de
inundación y que provea un ambiente adecuado para el
desarrollo de bacterias.
c) El nivel freático debe estar 0,6 m por debajo como
mínimo, para permitir una adecuada aeración de la zona
de raíces.
d) El pretratamiento requerido es primario como míni-
mo.
e) Se pueden usar cargas orgánicas de hasta 76 kg
DBO / (ha.d).
El sistema de aplicación debe ser intermitente, con una
relación de 2:1 entre los períodos de descanso y de apli-
cación. Antes del corte o utilización de la vegetación para
alimento de animales se debe permitir un período de des-
canso de 2 semanas como mínimo.
5.6.2. FILTROS INTERMITENTES DE ARENA
5.6.2.1. Son unidades utilizadas para la remoción de
sólidos, DBO y algunos tipos de microorganismos.
5.6.2.2. En caso de utilizarse este proceso, se deben
a) Pretratamiento: primario como mínimo y recomen-
dable secundario.
b) Carga hidráulica: de 0,08 a 0,2 m3
/m2
/d para efluen-
te primario y de 0,2 a 0,4 m3
/m2
/d para efluente secunda-
rio.
c) Lecho filtrante: material granular lavado con menos
1% por peso de materia orgánica. La arena tendrá un ta-
maño efectivo de 0,35 a 1,0 mm y un coeficiente de uni-
formidad menor que 4 (preferiblemente 3,5). La profundi-
dad del lecho podrá variar entre 0,60 y 0,90 m.
d) El sistema de drenaje consiste en tubos con juntas
abiertas o con perforaciones y un tubo de ventilación al
extremo aguas arriba. La pendiente de los tubos será de
0,5 y 1%. Bajo las tuberías se colocará un lecho de sopor-
te constituido por grava o piedra triturada de 0,6 a 3,8 cm
de diámetro.
e) La distribución del afluente se efectuará por medio
de canaletas o por aspersión. Se deben colocar placas
protectoras de hormigón para impedir la erosión del me-
dio filtrante.
f) El afluente debe dosificarse con una frecuencia mí-
nima de 2 veces al día, inundando el filtro hasta 5 cm de
profundidad.
g) El número mínimo de unidades es dos. Para opera-
ción continua, una de las unidades debe ser capaz de tra-
tar todo el caudal, mientras la otra unidad está en mante-
nimiento o alternativamente se debe proveer almacena-
miento del desecho durante el período de mantenimiento.
5.6.3. TRATAMIENTOS ANAEROBIOS DE FLUJO DE
ASCENDENTE
5.6.3.1. El tratamiento anaerobio de flujo ascendente
es una modificación del proceso de contacto anaerobio
desarrollado hace varias décadas y consiste en un reac-
tor en el cual el efluente es introducido a través de un
sistema de distribución localizado en el fondo y que fluye
hacia arriba atravesando un medio de contacto anaero-
bio. En la parte superior existe una zona de separación de
fase líquida y gaseosa y el efluente clarificado sale por la
parte superior. Los tiempos de permanencia de estos pro-
cesos son relativamente cortos. Existen básicamente di-
versos tipos de reactores, los más usuales son:
a) El de lecho fluidizado, en el cual el medio de con-
tacto es un material granular (normalmente arena). El
efluente se aplica en el fondo a una tasa controlada (ge-
neralmente se requiere de recirculación) para producir la
fluidización del medio de contacto y la biomasa se desa-
rrolla alrededor de los granos del medio.
b) El reactor de flujo ascendente con manto de lodos
(conocido como RAFA o UASB por las siglas en inglés) en
el cual el desecho fluye en forma ascendente a través de
una zona de manto de lodos.
5.6.3.2. Para determinar las condiciones de aplicación
se requiere analizar las ventajas y desventajas del proce-
so. Las principales ventajas del proceso son:
- eliminación del proceso de sedimentación;
- relativamente corto período de retención;
- producción de biogas; y
- aplicabilidad a desechos de alta concentración.
- Las principales desventajas del proceso son:
- control operacional especializado y de alto costo;
- muy limitada remoción de bacterias y aparentemente
nula remoción de parásitos;
- sensibilidad de los sistemas anaerobios a cambios
bruscos de carga y temperatura;
- difícil aplicación del proceso a desechos de baja con-
centración;
- problemas operativos que implican la necesidad de
operación calificada para el control del proceso;
- deterioro de la estructura por efecto de la corrosión;
- necesidad de tratamiento posterior, principalmente
porque el proceso transforma el nitrógeno orgánico a amo-
níaco, lo cual impone una demanda de oxígeno adicional
y presenta la posibilidad de toxicidad;

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
- insuficiente información para aguas residuales de baja
carga.
Luego de un análisis realista de gran cantidad de in-
formación sobre el proceso se establecen las siguientes
condiciones de aplicación:
a) La práctica de estos procesos en el tratamiento de
aguas residuales de ciudades de varios tamaños no tiene
un historial suficientemente largo como para considerar-
los como una tecnología establecida. La variante de le-
chos fluidizados presenta menor experiencia que la va-
riante de flujo ascendente con manto de lodos.
b) Sin embargo, el uso de los mismos para el trata-
miento de desechos industriales concentrados parece
aceptable actualmente.
c) Previo al diseño definitivo es recomendable que los
criterios de diseño sean determinados experimentalmen-
te mediante el uso de plantas piloto.
5.6.3.3. Dado que los sistemas de lechos anaerobios
fluidizados requieren de un mayor grado de mecanización
y operación especializada, su uso deberá ser justificado
ante la autoridad competente. Los criterios de diseño se
determinarán a través de plantas piloto.
5.6.3.4. Para orientar el diseño de reactores anaero-
bios de flujo ascendente se dan los siguientes paráme-
tros referenciales:
a) El tratamiento previo debe ser cribas y desarena-
dores.
b) Cargas del diseño.
- 1,5 a 2,0 kg DQO / (m3
.día) para aguas residuales
domésticas.
- 15 a 20 kg DQO / (m3
.día) para desechos orgánicos
concentrados (desechos industriales).
c) Sedimentador
- Carga superficial 1,2 a 1,5 m3
/(m2
.h), calculada en
base al caudal medio.
Altura:
- 1,5 m para aguas residuales domésticas.
- 1,5 a 2,0 m para desechos de alta carga orgánica.
Inclinación de paredes: 50 a 60 °
- Deflectores de gas: en la arista central de los sedi-
mentadores se dejará una abertura para el paso de sóli-
dos de 0,15 a 0,20 m uno de los lados deberá prolongarse
de modo que impida el paso de gases hacia el sedimenta-
dor; esta prolongación deberá tener una proyección hori-
zontal de 0,15 a 0,20 m.
- Velocidad de paso por las aberturas:
3 m3
/(m2
.h) para desechos de alta carga orgánica, cal-
culado en base al caudal máximo horario.
5 m3
/(m2
.h) para aguas residuales domésticas, calcu-
lado en base al caudal máximo horario.
d) Reactor anaerobio
- Velocidad ascencional: 1,0 m3
/(m2
.h), calculado en
base al caudal máximo horario.
- Altura del reactor:
5 a 7 m para desechos de alta carga orgánica
3 a 5 m para aguas residuales domésticas.
e) Sistema de alimentación:
Se deberá lograr una distribución uniforme del agua
residual en el fondo del reactor. Para tal efecto deberá
proveerse de una cantidad mínima de puntos de alimen-
tación:
- 2 a 5 m2/punto de alimentación, para efluentes de
alta carga orgánica.
- 0,5 a 2 m2
/punto de alimentación, para aguas resi-
duales domésticas.
Las tuberías de alimentación deben estar a una altura de
0,20 m sobre la base del reactor.
f) Colectores de gas
En la parte superior del sistema debe existir un área
para liberar el gas producido. Esta área podrá estar loca-
lizada alrededor del sedimentador en la dirección trans-
versal o longitudinal. La velocidad del gas en esta área
debe ser lo suficientemente alta para evitar la acumula-
ción de espumas y la turbulencia excesiva que provoque
el arrastre de sólidos.
La velocidad de salida del gas se encontrará entre los
siguientes valores:
- 3 a 5 m3
de gas/(m2
.h), para desechos de alta carga
orgánica.
- 1 m3
de gas/(m2
.h), para aguas residuales domés-
ticas.
De no lograrse estas velocidades se deberá proveer al
reactor de sistemas de dispersión y retiro de espumas.
g) La altura total del reactor anaerobio (RAFA) de flujo
ascendente será la suma de la altura del sedimentador, la
altura del reactor anaerobio y un borde libre.
h) Volumen del RAFA: para aguas residuales domésti-
cas se recomienda diseñar un sistema modular con uni-
dades en paralelo. Se recomienda módulos con un volu-
men máximo de 400 m3
. En ningún caso deberá proyec-
tarse módulos de más de 1500 m3
para favorecer la ope-
ración y mantenimiento de los mismos.
5.6.3.5. Para el diseño de estas unidades el proyectis-
ta deberá justificar la determinación de valores para los
a) Eficiencias de remoción de la materia orgánica, de
coliformes y nematodos intestinales.
b) La cantidad de lodo biológico producido y la forma
de disposición final.
c) Distribución uniforme de la descarga.
d) La cantidad de gas producida y los dispositivos para
control y manejo.
e) Los requisitos mínimos de postratamiento.
f) Para este tipo de proceso se deberá presentar el
manual de operación y mantenimiento, con indicación de
los parámetros de control del proceso, el dimensionamien-
to del personal y las calificaciones mínimas del personal
de operación y mantenimiento.
5.7. DESINFECCIÓN
5.7.1. La reducción de bacterias se efectuará a través
de procesos de tratamiento. Solamente en el caso que el
cuerpo receptor demande una alta calidad bacteriológica,
se considerará la desinfección de efluentes secundarios
o terciarios, en forma intermitente o continua. La desin-
fección de desechos crudos o efluentes primarios no se
considera una opción técnicamente aceptable.
5.7.2. Para el diseño de instalaciones de cloración el
proyectista deberá sustentar los diferentes aspectos:
- la dosis de cloro;
- el tiempo de contacto y el diseño de la correspon-
diente cámara;
- los detalles de las instalaciones de dosificación, in-
yección, almacenamiento y dispositivos de seguridad.
5.7.3. La utilización de otras técnicas de desinfección
(radiación ultravioleta, ozono y otros) deberán sustentar-
se en el estudio de factibilidad.
5.8. TRATAMIENTO TERCIARIO DE AGUAS RESI-
DUALES
Cuando el grado del tratamiento fijado de acuerdo con
las condiciones del cuerpo receptor o de aprovechamien-
to sea mayor que el que se pueda obtener mediante el
tratamiento secundario, se deberán utilizar métodos de
tratamiento terciario o avanzado.
La técnica a emplear deberá estar sustentada en el
estudio de factibilidad. El proyectista deberá sustentar sus
criterios de diseño a través de ensayos de tratabilidad
Entre estos métodos se incluyen los siguientes:
a) Ósmosis Inversa
b) Electrodiálisis
c) Destilación
d) Coagulación
e) Adsorción

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320574
El Peruano
f ) Remoción por espuma
g) Filtración
h) Extracción por solvente
i) Intercambio iónico
j) Oxidación química
k) Precipitación
l) Nitrifcación – Denitrificación
5.9. TRATAMIENTO DE LODOS
5.9.1. Generalidades
5.9.1.1. Para proceder al diseño de instalaciones de
tratamiento de lodos, se realizará un cálculo de la produc-
ción de lodos en los procesos de tratamiento de la planta,
debiéndose tener en cuenta las siguientes recomendacio-
nes:
- El cálculo se realizará para caudales y concentracio-
nes medias y temperaturas correspondientes al mes más
frío.
- Para lodos primarios se determinará el volumen y
masa de sólidos en suspensión totales y volátiles tenien-
do en consideración los porcentajes de remoción, conte-
nido de sólidos y densidades.
- Para procesos de tratamiento biológico como los de
lodos activados y filtros biológicos se determinará la masa
de lodos biológicos producido por síntesis de la materia
orgánica menos la cantidad destruida por respiración en-
dógena.
- En los procesos de lodos activados con descarga de
lodos directamente desde el tanque de aeración, se de-
terminará el volumen de lodo producido a partir del pará-
metro de edad del lodo. En este caso la concentración del
lodo de exceso es la misma que la del tanque de aera-
ción.
- En los procesos de lodos activados con descarga del
lodo de exceso antes del tanque de aeración, se determi-
nará el volumen de lodo producido a partir de la concen-
tración de lodo recirculado del fondo del sedimentador
secundario.
5.9.1.2. Se tendrá en consideración además las canti-
dades de lodos de fuentes exteriores, como tanques sép-
ticos.
5.9.1.3. Los lodos de zanjas de oxidación y aeración
prolongada no requieren otro proceso de tratamiento que
el de deshidratación, generalmente en lechos de secado.
5.9.1.4. Los lodos de otros sistemas de tratamiento de
lodos activados y filtros biológicos necesitan ser estabili-
zados. Para el efecto se escogerán procesos que sean de
bajo costo y de operación y mantenimiento sencillos.
5.9.1.5. La estabilización de lodos biológicos se sus-
tentará con un estudio técnico económico.
5.9.1.6. Para la digestión anaerobia se considerará las
siguientes alternativas:
- digestión anaerobia en dos etapas con recuperación
de gas.
- sistemas de digestión anaerobia abiertos (sin recu-
peración de gas), como: digestores convencionales abier-
tos y lagunas de lodos.
5.9.1.7. Para la disposición de lodos estabilizados se
considerarán las siguientes opciones:
- lechos de secado;
- lagunas de secado de lodos;
- disposición en el terreno del lodo sin deshidratar; y
- otros con previa justificación técnica.
5.9.1.8. El proyectista deberá justificar técnica y eco-
nómicamente el sistema de almacenamiento, disposición
final y utilización de lodos deshidratados.
5.9.2. DIGESTIÓN ANAEROBIA
5.9.2.1. La digestión anaerobia es un proceso de tra-
tamiento de lodos que tiene por objeto la estabilización,
reducción del volumen e inactivación de organismos pa-
tógenos de los lodos. El lodo ya estabilizado puede ser
procesado sin problemas de malos olores. Se evaluará
cuidadosamente la aplicación de este proceso cuando la
temperatura sea menor de 15°C o cuando exista presen-
cia de tóxicos o inhibidores biológicos.
5.9.2.2. Se deberá considerar el proceso de digestión
anaerobia para los siguientes casos:
- para lodos de plantas primarias;
- para lodo primario y secundario de plantas de trata-
miento con filtros biológicos;
- para lodo primario y secundario de plantas de lodos
activados, exceptuando los casos de plantas de aeración
prolongada.
5.9.2.3. Cuando desea recuperar el gas del proceso,
se puede diseñar un proceso de digestión de dos etapas,
teniendo en cuenta las siguientes recomendaciones:
- El volumen de digestión de la primera etapa se deter-
minará adoptando una carga de 1,6 a 8,0 kg SSV/(m3
.d),
las mismas que corresponden a valores de tasas altas.
En climas cálidos se usarán cargas más altas y en climas
templados se usarán cargas más bajas.
- El contenido de sólidos en el lodo tiene gran influen-
cia en el tiempo de retención de sólidos. Se comprobará
el tiempo de retención de sólidos de la primera etapa, de
acuerdo con los valores que se indican y si es necesario
se procederá a reajustar la carga:
Temperatura, °C Tiempo de
Promedio del mes Retención
más frío (días)
18 28
24 20
30 14
35 (*) 10
40 (*) 10
- Los digestores abiertos pueden ser tanques circula-
res cuadrados o lagunas de lodos y en ningún caso debe-
rá proponerse sistemas con calentamiento.
- No es recomendable la aplicación de estos sistemas
para temperaturas promedio mensuales menores de 15°C.
5.9.3. LAGUNAS DE LODOS
5.9.3.1. Las lagunas de lodos pueden emplearse como
digestores o para almacenamiento de lodos digeridos. Su
profundidad está comprendida entre 3 y 5 m y su superfi-
cie se determinará con el uso de una carga superficial
entre 0,1 y 0,25 kg SSV / (m2
.d). Para evitar la presencia
de malos olores se deben usar cargas hacia el lado bajo.
5.9.3.2. Los parámetros de dimensionamiento de una
laguna de digestión de lodos son los de digestores de baja
carga.
5.9.3.3. Las lagunas de lodos deben diseñarse tenien-
do en cuenta lo siguiente:
- los diques y fondos de estas lagunas tendrán preferi-
blemente recubrimiento impermeabilizante;
- los taludes de los diques pueden ser más inclinados
que los de lagunas de estabilización;
- se deben incluir dispositivos para la remoción del lodo
digerido en el fondo y del sobrenadante, en por lo menos
tres niveles superiores;
- se deberán incluir dispositivos de limpieza y facilida-
des de circulación de vehículos, rampas de acceso, etc.
5.9.4. Aplicación de lodos sobre el terreno
5.9.4.1. Los lodos estabilizados contienen nutrientes
que pueden ser aprovechados como acondicionador de
suelos.
5.9.4.2. Los lodos estabilizados pueden ser aplicados
en estado líquido directamente sobre el terreno, siempre
que se haya removido por lo menos 55% de los sólidos
volátiles suspendidos.
5.9.4.3. Los terrenos donde se apliquen lodos debe-
rán estar ubicados por lo menos a 500 m de la vivienda
más cercana. El terreno deberá estar protegido contra la
escorrentía de aguas de lluvias y no deberá tener acceso
del público.
5.9.4.4. El terreno deberá tener una pendiente inferior
de 6% y su suelo deberá tener una tasa de infiltración
entre 1 a 6 cm/h con buen drenaje, de composición quími-
ca alcalina o neutra, debe ser profundo y de textura fina.
El nivel freático debe estar ubicado por lo menos a 10 m
de profundidad.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
5.9.4.5. Deberá tenerse en cuenta por lo menos los
- concentración de metales pesados en los lodos y com-
patibilidad con los niveles máximos permisibles;
- cantidad de cationes en los lodos y capacidad de in-
tercambio iónico;
- tipos de cultivo y formas de riego, etc.
5.9.5. REMOCIÓN DE LODOS DE LAS LAGUNAS DE
ESTABILIZACIÓN
5.9.5.1. Para la remoción de lodos de las lagunas pri-
marias, se procederá al drenaje mediante el uso de sifo-
nes u otro dispositivo. Las lagunas deberán drenarse hasta
alcanzar un nivel que permita la exposición del lodo al
ambiente. La operación de secado debe efectuarse en la
estación seca. Durante esta operación el agua residual
debe idealmente tratarse sobrecargando otras unidades
en paralelo.
5.9.5.2. El lodo del fondo debe dejarse secar a la in-
temperie. El mecanismo de secado es exclusivamente por
evaporación y su duración depende de las condiciones
ambientales, principalmente de la temperatura.
5.9.5.3. El lodo seco puede ser removido en forma ma-
nual o con la ayuda de equipo mecánico. En el diseño de
lagunas deberá considerarse las rampas de acceso de
equipo pesado para la remoción de lodos.
5.9.5.4. El lodo seco debe almacenarse en pilas de
hasta 2 m por un tiempo mínimo de 6 meses, previo a su
uso como acondicionador de suelos. De no usarse debe-
rá disponerse en un relleno sanitario
5.9.5.5. Alternativamente se podrá remover el lodo de
lagunas primarias por dragado o bombeo a una laguna de
secado de lodos.
5.9.5.6. El proyectista deberá especificar la frecuencia
del período de remoción de lodos, este valor deberá estar
consignado en el manual de operación de la planta.
5.9.6. LECHOS DE SECADO
5.9.6.1. Los lechos de secado son generalmente el mé-
todo más simple y económico de deshidratar los lodos es-
tabilizados.
5.9.6.2. Previo al dimensionamiento de los lechos se
calculará la masa y volumen de los lodos estabilizados.
En el caso de zanjas de oxidación el contenido de só-
lidos en el lodo es conocido. En el caso de lodos digeri-
dos anaerobiamente, se determinará la masa de lodos con-
siderando una reducción de 50 a 55% de sólidos voláti-
les. La gravedad específica de los lodos digeridos varía
entre 1,03 y 1,04. Si bien el contenido de sólidos en el
lodo digerido depende del tipo de lodo, los siguientes va-
lores se dan como guía:
- para el lodo primario digerido: de 8 a 12% de sólidos.
- para el lodo digerido de procesos biológicos, incluido
el lodo primario: de 6 a 10% de sólidos.
5.9.6.3. Los requisitos de área de los lechos de seca-
do se determinan adoptando una profundidad de aplica-
ción entre 20 y 40 cm y calculando el número de aplica-
ciones por año. Para el efecto se debe tener en cuenta los
siguientes períodos de operación:
- período de aplicación: 4 a 6 horas;
- período de secado: entre 3 y 4 semanas para climas
cálidos y entre 4 y 8 semanas para climas más fríos;
- período de remoción del lodo seco: entre 1 y 2 sema-
nas para instalaciones con limpieza manual (dependien-
do de la forma de los lechos) y entre 1 y 2 días para insta-
laciones pavimentadas en las cuales se pueden remover
el lodo seco, con equipo.
5.9.6.4. Adicionalmente se comprobarán los requisi-
tos de área teniendo en cuenta las siguientes recomen-
daciones:
Tipo de Lodo Digerido (Kg sólidos/(m2.año))
Primario 120 - 200
Primario y filtros percoladores 100 - 160
Primario y lodos activados 60 - 100
Zanjas de oxidación 110 – 200
5.9.6.5. Para el diseño de lechos de secado se deben
- Pueden ser construidos de mampostería, de con-
creto o de tierra (con diques), con profundidad total útil
de 50 a 60 cm. El ancho de los lechos es generalmente
de 3 a 6 m., pero para instalaciones grandes puede
sobrepasar los 10 m.
- El medio de drenaje es generalmente de 0.3 de es-
pesor y debe tener los siguientes componentes:
El medio de soporte recomendado está constituido por
una capa de 15 cm. formada por ladrillos colocados sobre
el medio filtrante, con una separación de 2 a 3cm. llena
de arena. La arena es el medio filtrante y debe tener un
tamaño efectivo de 0,3 a 1,3mm., y un coeficiente de uni-
formidad entre 2 y 5. Debajo de la arena se debe colocar
un estrato de grava graduada entre 1,6 y 51mm.(1/6" y
2"), de 0.20m. de espesor.
Los drenes deben estar constituidos por tubos de
100mm. de diámetro instalados debajo de la grava.
Alternativamente, se puede diseñar lechos pavimen-
tados con losas de concreto o losas prefabricadas, con
una pendiente de 1,5% hacia el canal central de drenaje.
Las dimensiones de estos lechos son: de 5 a 15m. de
ancho, por 20 a 45m. de largo.
Para cada lecho se debe proveer una tubería de des-
carga con su respectiva válvula de compuerta y losa en el
fondo, para impedir la destrucción del lecho.
NORMA OS.100
CONSIDERACIONES BÁSICAS DE DISEÑO DE
INFRAESTRUCTURA SANITARIA
1. INFORMACIÓN BÁSICA
1.1. Previsión contra Desastres y otros riesgos
En base a la información recopilada el proyectista de-
berá evaluar la vulnerabilidad de los sistemas ante situa-
ciones de emergencias, diseñando sistemas flexibles en
su operación, sin descuidar el aspecto económico. Se
deberá solicitar a la Empresa de Agua la respectiva facti-
bilidad de servicios. Todas las estructuras deberán contar
con libre disponibilidad para su utilización.
1.2. Período de diseño
Para proyectos de poblaciones o ciudades, así como
para proyectos de mejoramiento y/o ampliación de servi-
cios en asentamientos existentes, el período de diseño
será fijado por el proyectista utilizando un procedimiento
que garantice los períodos óptimos para cada componen-
te de los sistemas.
1.3. Población
La población futura para el período de diseño conside-
rado deberá calcularse:
a) Tratándose de asentamientos humanos existentes,
el crecimiento deberá estar acorde con el plan regulador
y los programas de desarrollo regional si los hubiere; en
caso de no existir éstos, se deberá tener en cuenta las
características de la ciudad, los factores históricos, socio-
económico, su tendencia de desarrollo y otros que se pu-
dieren obtener.
b) Tratándose de nuevas habilitaciones para viviendas
deberá considerarse por lo menos una densidad de 6 hab/
vivienda.
1.4. Dotación de Agua
La dotación promedio diaria anual por habitante, se
fijará en base a un estudio de consumos técnicamente
justificado, sustentado en informaciones estadísticas com-
probadas.
Si se comprobara la no existencia de estudios de con-
sumo y no se justificara su ejecución, se considerará por
lo menos para sistemas con conexiones domiciliarias una
dotación de 180 I/hab/d, en clima frío y de 220 I/hab/d en
clima templado y cálido.
Para programas de vivienda con lotes de área menor
o igual a 90 m2, las dotaciones serán de 120 I/hab/d en
clima frío y de 150 I/hab/d en clima templado y cálido.
Para sistemas de abastecimiento indirecto por surti-
dores para camión cisterna o piletas públicas, se conside-
rará una dotación entre 30 y 50 I/hab/d respectivamente.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320576
El Peruano
Para habitaciones de tipo industrial, deberá determi-
narse de acuerdo al uso en el proceso industrial, debida-
mente sustentado.
Para habilitaciones de tipo comercial se aplicará la Nor-
ma IS.010 Instalaciones Sanitarias para Edificaciones.
1.5. Variaciones de Consumo
En los abastecimientos por conexiones domiciliarias,
los coeficientes de las variaciones de consumo, referidos
al promedio diario anual de la demanda, deberán ser fija-
dos en base al análisis de información estadística com-
probada.
De lo contrario se podrán considerar los siguientes co-
eficientes:
- Máximo anual de la demanda diaria: 1,3
- Máximo anual de la demanda horaria: 1,8 a 2,5
1.6. Demanda Contra incendio
a) Para habilitaciones urbanas en poblaciones meno-
res de 10,000 habitantes, no se considera obligatorio de-
manda contra incendio.
b) Para habilitaciones en poblaciones mayores de
10,000 habitantes, deberá adoptarse el siguiente criterio:
- El caudal necesario para demanda contra incendio,
podrá estar incluido en el caudal doméstico; debiendo
considerarse para las tuberías donde se ubiquen hidran-
tes, los siguientes caudales mínimos:
- Para áreas destinadas netamente a viviendas: 15 I/s.
- Para áreas destinadas a usos comerciales e indus-
triales: 30 I/s.
1.7. Volumen de Contribución de Excretas
Cuando se proyecte disposición de excretas por diges-
tión seca, se considerará una contribución de excretas por
habitante y por día de 0,20 kg.
1.8. Caudal de Contribución de Alcantarillado
Se considerará que el 80% del caudal de agua potable
consumida ingresa al sistema de alcantarillado.
1.9. Agua de Infiltración y Entradas Ilícitas
Asimismo deberá considerarse como contribución al
alcantarillado, el agua de infiltración, asumiendo un cau-
dal debidamente justificado en base a la permeabilidad
del suelo en terrenos saturados de agua freáticas y al tipo
de tuberías a emplearse, así como el agua de lluvia que
pueda incorporarse por las cámaras de inspección y co-
nexiones domiciliarias.
1.10. Agua de Lluvia
En lugares de altas precipitaciones pluviales deberá
considerarse algunas soluciones para su evacuación,
según lo señalado en la norma OS.060 Drenaje Pluvial
Urbano.
OPERACIÓN Y MANTENIMIENTO DE
INFRAESTRUCTURA SANITARIA PARA
POBLACIONES URBANAS
1. GENERALIDADES
Se refieren a las actividades básicas de operación y
mantenimiento preventivo y correctivo de los principales
elementos de los sistemas de agua potable y alcantarilla-
do, tendientes a lograr el buen funcionamiento y el incre-
mento de la vida útil de dichos elementos.
Cada empresa o la entidad responsable de la admi-
nistración de los servicios de agua potable y alcantarilla-
do, deberá contar con los respectivos Manuales de Ope-
ración y Mantenimiento.
Para realizar las actividades de operación y manteni-
miento, se deberá organizar y ejecutar un programa que
incluya: inventario técnico, recursos humanos y materia-
les, sistema de información, control, evaluación y archi-
vos, que garanticen su eficiencia.
2. AGUA POTABLE
2.1. Reservorio
Deberá realizarse inspección y limpieza periódica a fin
de localizar defectos, grietas u otros desperfectos que pu-
dieran causar fugas o ser foco de posible contaminación.
De encontrarse, deberán ser reportadas para que se rea-
lice las reparaciones necesarias.
Deberá realizarse periódicamente muestreo y control
de la calidad del agua a fin de prevenir o localizar focos
de contaminación y tomar las medidas correctivas del caso.
Periódicamente, por lo menos 2 veces al año deberá
realizarse lavado y desinfección del reservorio, utilizando
cloro en solución con una dosificación de 50 ppm u otro
producto similar que garantice las condiciones de potabi-
lidad del agua.
2.2. Distribución
Tuberías y Accesorios de Agua Potable
Deberá realizarse inspecciones rutinarias y periódicas
para localizar probables roturas, y/o fallas en las uniones
o materiales que provoquen fugas con el consiguiente de-
terioro de pavimentos, cimentaciones, etc. De detectarse
aquellos, deberá reportarse a fin de realizar el manteni-
miento correctivo.
A criterio de la dependencia responsable de la opera-
ción y mantenimiento de los servicios, deberá realizarse
periódicamente, muestreos y estudios de pitometría y/o
detección de fugas; para determinar el estado general de
la red y sus probables necesidades de reparación y/o am-
pliación.
Deberá realizarse periódicamente muestreo y control
de calidad del agua en puntos estratégicos de la red de
distribución, a fin de prevenir o localizar probables focos
de contaminación y tomar las medidas correctivas del caso.
La periodicidad de las acciones anteriores será fijada
en los manuales respectivos y dependerá de las circuns-
tancias locales, debiendo cumplirse con las recomenda-
ciones del Ministerio de Salud.
Válvulas e Hidrantes:
a) Operación
Toda válvula o hidrante debe ser operado utilizando el
dispositivo y/o procedimiento adecuado, de acuerdo al tipo
de operación (manual, mecánico, eléctrico, neumático,
etc.) por personal entrenado y con conocimiento del sis-
tema y tipo de válvulas.
Toda válvula que regule el caudal y/o presión en un
sistema de agua potable deberá ser operada en forma tal
que minimice el golpe de ariete.
La ubicación y condición de funcionamiento de toda
válvula deberán registrarse convenientemente.
b) Mantenimiento
Al iniciarse la operación de un sistema, deberá verifi-
carse que las válvulas y/o hidrantes se encuentren en un
buen estado de funcionamiento y con los elementos de
protección (cajas o cámaras) limpias, que permitan su fá-
cil operación. Luego se procederá a la lubricación y/o en-
grase de las partes móviles.
Se realizará inspección, limpieza, manipulación, lubri-
cación y/o engrase de las partes móviles con una periodi-
cidad mínima de 6 meses a fin de evitar su agarrotamien-
to e inoperabilidad.
De localizarse válvulas o hidrantes deteriorados o aga-
rrotados, deberá reportarse para proceder a su repara-
ción o cambio.
2.3. Elevación
Equipos de Bombeo
Los equipos de bombeo serán operados y mantenidos
siguiendo estrictamente las recomendaciones de los fa-
bricantes y/o las instrucciones de operación establecidas
en cada caso y preparadas por el departamento de ope-
ración y/o mantenimiento correspondiente.
3. MANTENIMIENTO DE SISTEMAS DE ELIMINA-
CION DE EXCRETAS SIN ARRASTRE DE AGUA.
3.1. Letrinas Sanitarias u Otros Dispositivos
El uso y mantenimiento de las letrinas sanitarias se
realizará periódicamente, ciñéndose a las disposiciones
del Ministerio de Salud. Para las letrinas sanitarias públi-
cas deberá establecerse un control a cargo de una enti-
dad u organización local.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
4. ALCANTARILLADO
4.1. Tuberías y Cámaras de Inspección de Alcanta-
rillado
Deberá efectuarse inspección y limpieza periódica
anual de las tuberías y cámaras de inspección, para evi-
tar posibles obstrucciones por acumulación de fango u
otros.
En las épocas de lluvia se deberá intensificar la perio-
dicidad de la limpieza debido a la acumulación de arena
y/o tierra arrastrada por el agua.
Todas las obstrucciones que se produzcan deberán ser
atendidas a la brevedad posible utilizando herramientas,
equipos y métodos adecuados.
Deberá elaborarse periódicamente informes y cuadros
de las actividades de mantenimiento, a fin de conocer el
estado de conservación y condiciones del sistema.
II.4. OBRAS DE SUMINISTRO DE
ENERGIA Y COMUNICACIONES
NORMA EC 010
REDES DE DISTRIBUCIÓN DE ENERGÍA
ELÉCTRICA
Artículo 1º.- GENERALIDADES
La distribución de energía eléctrica es una actividad
vinculada a la habilitación urbana y rural así como a las
edificaciones. Se rige por lo normado en la Ley de Con-
cesiones Eléctricas D.L. Nº 25844 y su Reglamento apro-
bado por D.S. Nº 09-93-EM, el Código Nacional de Elec-
tricidad y las Normas de la Dirección General de Electri-
cidad (En adelante se denominará Normas DGE) corres-
pondientes.
Artículo 2º.- ALCANCE
Las disposiciones de esta norma son aplicables a todo
proceso de electrificación de habilitación de tierras y edi-
ficaciones, según la clasificación dada por la Dirección
General de Electricidad del Ministerio de Energía y Minas
y que están relacionadas con las redes de distribución de
energía eléctrica.
Las redes de alumbrado público y las subestaciones
eléctricas deben sujetarse a las Normas EC.020 y EC.030
respectivamente, de este Reglamento.
Artículo 3º.- DEFINICIONES
Para la aplicación de lo dispuesto en la presente Nor-
ma, se entiende por:
- DISTRIBUCIÓN DE ENERGÍA ELÉCTRICA.- Es re-
cibir la energía eléctrica de los generadores o transmiso-
res en los puntos de entrega, en bloque y entregarla a los
usuarios finales.
- CONCESIONARIO.- Persona natural o jurídica en-
cargada de la prestación del Servicio Público de Distribu-
ción de Energía Eléctrica.
- ZONA DE CONCESIÓN.- Área en la cual el conce-
sionario presta el servicio público de distribución de elec-
tricidad.
- SISTEMA DE DISTRIBUCIÓN.- Conjunto de instala-
ciones para la entrega de energía eléctrica a los diferen-
tes usuarios, comprende:
- Subsistema de distribución primaria;
- Subsistema de distribución secundaria;
- Instalaciones de alumbrado público;
- Conexiones;
- Punto de entrega.
- SUBSISTEMA DE DISTRIBUCIÓN PRIMARIA.- Es
aquel destinado a transportar la energía eléctrica produ-
cida por un sistema de generación, utilizando eventual-
mente un sistema de transmisión, y/o un subsistema de
subtransmisión, a un subsistema de distribución secun-
daria, a las instalaciones de alumbrado público y/o a las
conexiones para los usuarios, comprendiendo tanto las
redes como las subestaciones intermediarias y/o finales
de transformación.
- RED DE DISTRIBUCIÓN PRIMARIA.- Conjunto de
cables o conductores, sus elementos de instalación y sus
accesorios, proyectado para operar a tensiones normali-
zadas de distribución primaria, que partiendo de un siste-
ma de generación o de un sistema de transmisión, está
destinado a alimentar/interconectar una o más subesta-
ciones de distribución; abarca los terminales de salida
desde el sistema alimentador hasta los de entrada a la
subestación alimentada.
- SUBESTACIÓN DE DISTRIBUCIÓN.- Conjunto de
instalaciones para transformación y/o seccionamiento de
la energía eléctrica que la recibe de una red de distribu-
ción primaria y la entrega a un subsistema de distribución
secundaria, a las instalaciones de alumbrado público, a
otra red de distribución primaria o a usuarios. Comprende
generalmente el transformador de potencia y los equipos
de maniobra, protección y control, tanto en el lado prima-
rio como en el secundario, y eventualmente edificaciones
para albergarlos.
- SUBSISTEMA DE DISTRIBUCIÓN SECUNDARIA.-
Es aquel destinado a transportar la energía eléctrica su-
ministrada normalmente a bajas tensiones, desde un sis-
tema de generación, eventualmente a través de un siste-
ma de transmisión y/o subsistema de distribución prima-
ria, a las conexiones.
- INSTALACIONES DE ALUMBRADO PÚBLICO.- Con-
junto de dispositivos necesarios para dotar de iluminación
a vías y lugares públicos (avenidas, jirones, calles, pasa-
jes, plazas, parques, paseos, puentes, caminos, carrete-
ras, autopistas, pasos a nivel o desnivel, etc.), abarcando
las redes y las unidades de alumbrado público.
- SISTEMA DE UTILIZACIÓN.- Es aquel constituido
por el conjunto de instalaciones destinado a llevar ener-
gía eléctrica suministrada a cada usuario desde el punto
de entrega hasta los diversos artefactos eléctricos en los
que se produzcan su transformación en otras formas de
energía.
Artículo 4º.- SUBSISTEMA DE DISTRIBUCIÓN PRI-
MARIA
Comprende tanto las redes de distribución primaria
como las subestaciones de distribución.
Los proyectos y la ejecución de obras en subsistemas
de distribución primaria deben sujetarse a las Normas DGE
de Procedimientos para la elaboración de proyectos y eje-
cución de obras en sistemas de distribución y sistemas
de utilización.
Las subestaciones eléctricas deben sujetarse a la Nor-
ma EC.030 del presente Reglamento.
En el caso que la red eléctrica del sistema de distri-
bución, afecte la infraestructura vial del país deberá
contar con la autorización de uso de derecho de vía pro-
porcionado por el Ministerio de Transportes y Comuni-
caciones, a través de la Dirección General de Caminos
y Ferrocarriles.»
Artículo 5º.- SUBSISTEMA DE DISTRIBUCIÓN SE-
CUNDARIA
Es aquel destinado a transportar la energía eléctrica
suministrada normalmente a baja tensión, desde un sub-
sistema de distribución primaria, a las conexiones.
Los proyectos y la ejecución de obras en subsistemas
de distribución secundaria deben sujetarse a las Normas
DGE de Procedimientos para la elaboración de proyectos
y ejecución de obras en sistemas de distribución y siste-
mas de utilización.
Artículo 6º.- CONEXIONES
La conexión es el conjunto de elementos abastecidos
desde un sistema de distribución para la alimentación de
los suministros de energía eléctrica destinados a los usua-
rios, incluyendo las acometidas y las cajas de conexión,
de derivación y/o toma, equipos de control, limitación de
potencia, registro y/o medición de la energía eléctrica pro-
porcionada.
La acometida (del usuario o del consumidor) es la de-
rivación que parte de la red de distribución eléctrica para
suministrar energía a la instalación del usuario. El Código
Nacional de Electricidad amplía esta definición y conside-
ra a la acometida como parte de una instalación eléctrica
comprendida entre la red de distribución (incluye el em-
palme) y la caja de conexión y medición o la caja de toma.
El punto de entrega o punto de suministro, es el punto
de enlace entre una red de energía eléctrica y un usuario
de la energía eléctrica. Para los suministros en baja ten-
sión, se considera como punto de entrega la conexión eléc-

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320578
El Peruano
trica entre la acometida y las instalaciones del concesio-
nario.
La acometida de la conexión puede ser subterránea,
aérea o aérea subterránea.
Las instalaciones internas particulares de cada sumi-
nistro deberán iniciarse a partir del punto de entrega, co-
rriendo por cuenta del usuario el proyecto, ejecución, ope-
ración y mantenimiento, así como eventuales ampliacio-
nes, renovaciones, reparaciones y/o reposiciones.
NORMA EC 020
REDES DE ALUMBRADO PÚBLICO
ARTÍCULO 1º.- GENERALIDADES
El alumbrado público tiene por objeto brindar los nive-
les lumínicos en las vías y lugares públicos, proporcio-
nando seguridad al tránsito vehicular y peatonal.
Comprende las vías y lugares públicos tales como, las
avenidas, jirones, calles, pasajes, plazas, parques, paseos,
puentes, caminos, carreteras, autopistas, pasos a nivel o
desnivel, etc.
ARTÍCULO 2º.- ALCANCE
proceso de alumbrado público para habilitaciones urba-
nas o rurales, así como a su mantenimiento.
ARTÍCULO 3º.- REDES DE ALUMBRADO PÚBLICO
En caso de nuevas habilitaciones urbanas, electrifica-
ción de zonas urbanas habitadas o de agrupaciones de
viviendas ubicadas dentro de la zona de concesión, le
corresponde a los interesados ejecutar las instalaciones
eléctricas referentes a la red secundaria y alumbrado pú-
blico, conforme al proyecto previamente aprobado y bajo
la supervisión de la empresa concesionaria que atiende
el área.
La prestación del servicio de alumbrado público es de
responsabilidad de los concesionarios de distribución, en
lo que se refiere al alumbrado general de avenidas, ca-
lles, parques y plazas. Y por otro lado, las Municipalida-
des podrán ejecutar a su costo, instalaciones especiales
de iluminación, superior a los estándares que se señale
en el respectivo contrato de concesión. En este caso de-
berán asumir igualmente los costos del consumo de ener-
gía, operación y mantenimiento.
En general, el alumbrado público está normado por la
Ley de Concesiones Eléctricas D.L. Nº 25884 y su Regla-
mento, el Código Nacional de Electricidad, la Norma DGE
«Alumbrado de Vías Públicas en Zonas de Concesión de
Distribución», la Norma DGE «Alumbrado de Vías Públi-
cas en Áreas Rurales», las demás Normas DGE y Nor-
mas Técnicas Peruanas respectivas.
En el caso que las redes de alumbrado público, afecte
la infraestructura vial del país deberán contar con la auto-
rización de uso de derecho de vía proporcionado por el
Ministerio de Transportes y Comunicaciones, a través de
la Dirección General de Caminos y Ferrocarriles.
NORMA EC 030
SUBESTACIONES ELÉCTRICAS
Artículo 1º.- GENERALIDADES
Las subestaciones de transformación están conforma-
das por transformadores de energía que interconectan dos
o más redes de tensiones diferentes.
Artículo 2º.- ALCANCE
proceso de electrificación de habilitación de tierras y de
edificaciones.
Artículo 3º.- SUBESTACIONES ELÉCTRICAS
En todo proyecto de habilitación de tierra o en la cons-
trucción de edificaciones, deberá reservarse las áreas
suficientes para instalación de las respectivas subesta-
ciones de distribución.
En general, el uso, la operación y mantenimiento de
las subestaciones eléctricas está normado por la Ley de
Concesiones Eléctricas D.L. Nº 25884 y su Reglamento,
el Código Nacional de Electricidad, las Normas DGE co-
rrespondientes, las Normas Técnicas Peruanas respecti-
vas; así como las disposiciones de Conservación del Me-
dio Ambiente y del Patrimonio Cultural de la Nación.
NORMA EC 040
REDES E INSTALACIONES DE COMUNICACIONES
Artículo 1º.- OBJETO
Las redes e instalaciones de comunicaciones están vin-
culadas al desarrollo urbano y de aplicación en las edifi-
caciones.
La presente Norma establece las condiciones que se
deben cumplir para la implementación de las redes e
instalaciones de comunicaciones en habilitaciones urba-
nas.
Las redes e instalaciones de comunicaciones en habi-
litaciones urbanas está referida a toda aquella infraestruc-
tura de telecomunicaciones factible de ser instalada en el
área materia de habilitación urbana.
El diseño e implementación de la infraestructura de
telecomunicaciones para las habilitaciones urbanas de-
ben observar las normas técnicas específicas que apro-
bará el Ministerio de Transportes y Comunicaciones.
Artículo 2°.- ALCANCE
La presente Norma es de carácter obligatorio para los
solicitantes de una habilitación urbana, sean personas na-
turales o jurídicas y para los responsables de las instala-
ciones y/o construcción de la infraestructura de telecomu-
nicaciones, así como para aquellos que realizan trabajos
o actividades en general, que estén relacionadas con las
instalaciones de infraestructura de telecomunicaciones.
La presente Norma se aplica a la implementación de
las redes e instalaciones de comunicaciones en un área
materia de habilitación urbana, considerando aspectos
tales como los siguientes:
1. Diseño y construcción de los sistemas de ductos,
conductos y/o canalizaciones subterráneas que permitan
la instalación de las líneas de acometida desde los termi-
nales de distribución hasta el domicilio del abonado.
2. Diseño e instalación de las cajas de distribución.
3. Diseño y construcción de canalizaciones y cámaras
que permitan la instalación y empalmes necesarios de los
cables de distribución.
4. Diseño y construcción de ductos, conductos y/o ca-
nalizaciones hasta la cámara de acometida.
5. Instalación de estaciones base y torres para ante-
nas de servicios inalámbricos.
6. Instalaciones de postes, mampostería y elementos
necesarios para la instalación de cables aéreos.
7. Toda red e instalaciones en comunicaciones en un
área materia de habilitación urbana, en el caso que afecte
la infraestructura vial del país deberá contar con la autori-
zación de uso de derecho de vía proporcionado por el
Ministerio de Transportes y Comunicaciones.
La infraestructura de telecomunicaciones, consideran
los siguientes sistemas entre otros:
- Sistemas telefónicos fijos y móviles.
- Sistemas de telefonía pública.
- Sistemas radioeléctricos para enlaces punto a punto
y punto a multipunto.
- Sistemas satelitales.
- Sistemas de procesamiento y transmisión de datos.
- Sistemas de acceso a Internet.
- Sistemas de Cableado alámbricos, inalámbricos u óp-
ticos.
- Sistemas de radiodifusión sonora o de televisión.
- Sistemas de protección contra sobretensiones, y de
puesta a tierra.
- Sistemas de distribución de energía para sistemas
de telecomunicaciones.
La Municipalidad que apruebe el proyecto, autorice su
ejecución y esté a cargo de la recepción de obra u otros
actos administrativos para la habilitación urbana respecti-
va, tendrá la responsabilidad de velar que el proyecto cum-
pla con la presente Norma y las disposiciones que al res-
pecto emita el Ministerio de Transportes y Comunicaciones.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
Las instalaciones existentes se adecuarán a la presente
normativa en los aspectos relacionados con la seguridad
de las personas y de la propiedad, para lo cual se tomará
en cuenta las normas y recomendaciones del Instituto
Nacional de Defensa Civil – INDECI, el Código Nacional
de Electricidad y las normas que fueran pertinentes.
Artículo 3º.- DEFINICIONES
Para los propósitos de esta Norma y referidas a la
infraestructura de telecomunicaciones se aplican las si-
guientes:
INFRAESTRUCTURA DE TELECOMUNICACIONES:
Es el conjunto de elementos que hacen posible el sistema
de comunicaciones. Tiene dos partes básicas
- planta interna
- planta externa.
PLANTA INTERNA: Conjunto de equipos e instala-
ciones que se ubican dentro de la edificación que al-
berga la central, cabecera o nodo del servicio de tele-
comunicaciones.
PLANTA EXTERNA: Conjunto de construcciones, ca-
bles, instalaciones, equipos y dispositivos que se ubican
fuera de los edificios de la planta interna hasta el Terminal
de distribución.
La planta externa podrá ser:
AÉREA: Cuando los elementos que conforman la
planta externa están fijados en postes o estructuras.
SUBTERRÁNEA: Cuando los elementos que confor-
man la planta externa se instalan en canalizaciones, cá-
maras, ductos y conductos.
LÍNEA DE ACOMETIDA: Es el medio de conexión en-
tre el aparato Terminal de abonado y el Terminal de distri-
bución.
TERMINAL DE DISTRIBUCIÓN: Permite la conexión
del cable de distribución con las líneas de acometida.
CÁMARA: Es la construcción a ejecutarse en el sub-
suelo, que albergará los empalmes, dispositivos o elemen-
tos de conexión de la red de telecomunicaciones, permi-
tiendo además el cambio de dirección y distribución de
los cables.
CANALIZACIÓN: Es la red de ductos que sirven para
enlazar: dos cámaras entre sí, una cámara y un armario,
una cámara y una caja de distribución, etc.
CABECERA: origen o punto de partida de un sistema
de televisión por cable.
CAJA DE DISTRIBUCIÓN: Aloja el terminal de dis-
tribución y los dispositivos y equipos de la red de tele-
comunicaciones, proveyendo la seguridad y el espacio
necesario para efectuar las conexiones de las líneas
de acometida.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320580
El Peruano
CABLE DE DISTRIBUCIÓN: Es aquel que alimenta a
los terminales de distribución y está conectado a su vez a
un armario de distribución.
ARMARIO DE DISTRIBUCIÓN: Permite la conexión del
cable de alimentación con los cables de distribución local.
Sirve para dar alimentación a la urbanización a atender.
CÁMARA DE ACOMETIDA: Permite la conexión de la
red subterránea de la urbanización con la red pública de dis-
tribución de los servicios públicos de telecomunicaciones.
Artículo 4°.- NORMAS GENERALES
La implementación de las redes e instalaciones de co-
municaciones en habilitaciones urbanas se regirá por los
siguientes principios:
1. La construcción de las redes de distribución de tele-
comunicaciones en habilitaciones urbanas deben ser sub-
terráneas con excepción de aquellas zonas urbanas de
escasos recursos económicos señaladas por la Munici-
palidad respectiva.
2. Las redes de distribución de los servicios públicos
de telecomunicaciones permitirán el acceso al domicilio
del abonado en forma subterránea, de conformidad con
lo indicado en el párrafo anterior.
3. Los materiales deberán cumplir con las normas téc-
nicas emitidas por la entidad competente.
4. Se deberá prever aspectos de seguridad para ase-
gurar la inviolabilidad y el secreto de las telecomunicacio-
nes, de conformidad con el Texto Único Ordenado (TUO)
de la Ley de Telecomunicaciones, su Reglamento Gene-
ral y las normas que fueran pertinentes.
5. Para la elaboración de proyectos, instalación, ope-
ración y mantenimiento de sistemas de telecomunicacio-
nes se deberá cumplir con las disposiciones de seguridad
aplicable, tales como el Código Nacional de Electricidad,
los Reglamentos de Seguridad e Higiene Ocupacional,
vigentes.
6. En el caso que se dispusiera el acceso y uso com-
partido de otra infraestructura de uso público, serán aplica-
bles las disposiciones sectoriales y las normas sobre se-
guridad que regulen dicha infraestructura de uso público.
Artículo 5°.- PROYECTO TÉCNICO PARA LA IMPLE-
MENTACIÓN DE LA INFRAESTRUCTURA DE TELE-
COMUNICACIONES EN HABILITACIONES URBANAS
El solicitante de la habilitación urbana deberá presen-
tar a la autoridad competente un Proyecto Técnico para
la instalación de infraestructura de telecomunicaciones,
como parte del expediente de habilitación urbana. Este
Proyecto Técnico deberá observar las disposiciones es-
tablecidas en la presente Norma y será firmado y sellado
por un ingeniero electrónico o de telecomunicaciones
colegiado y habilitado por el Colegio de Ingenieros del
Perú. Debe constar en el Proyecto Técnico la participa-
ción de otros profesionales de ingeniería según la com-
petencia requerida.
El Proyecto Técnico de infraestructura de telecomuni-
caciones para una habilitación urbana, debe contener la
descripción detallada de todos los elementos que compo-
nen la instalación, ubicación, dimensiones, haciendo re-
ferencia a las normas que cumplen.
El Proyecto Técnico debe incluir, como mínimo lo si-
guiente:
1. Memoria descriptiva. En la que se especificarán,
como mínimo, lo siguiente: descripción de la infraestruc-
tura de los servicios de telecomunicaciones a instalar, pre-
misas de diseño; descripción esquemática del sistema o
sistemas a instalar, características técnicas generales del
sistema de telecomunicaciones y el metrado de los cana-
les y ductos.
2. Planos. Plano de ubicación y plano de distribución
de ductos, conductos, cámaras, pedestales, canalizacio-
nes y accesos domiciliarios de la infraestructura de tele-
comunicaciones.
3. Presupuesto. Se especificará el número de unida-
des y precios unitarios de cada una de las partes en que
puedan descomponerse los trabajos, debiendo quedar de-
finidas las características, modelos, tipos y dimensiones
de cada uno de los elementos.
Artículo 6°.- PROCEDIMIENTO PARA LA APROBA-
CIÓN DEL PROYECTO TÉCNICO
La aprobación del Proyecto Técnico y de su ejecución
se regirá por el siguiente procedimiento:
1. Las solicitudes de aprobación de estudios para las
habilitaciones urbanas deberán acompañar el Proyecto
Técnico para la implementación de la infraestructura de
telecomunicaciones e incluirá lo previsto en el Artículo 4°
de la presente Norma y de ser el caso y estar previsto en
los planes de desarrollo correspondientes, las áreas ne-
cesarias para la instalación de centrales telefónicas, con-
centradores y otros equipos que permitan brindar servi-
cios públicos de telecomunicaciones.
2. La aprobación del Proyecto Técnico estará a cargo
de la Municipalidad correspondiente, el mismo que estará
previamente refrendado por un ingeniero electrónico o de
telecomunicaciones, colegiado y habilitado por el Colegio
de Ingenieros del Perú. En caso de compartición de infra-
estructura, la participación de otros profesionales será
según la competencia requerida.
3. La empresa responsable del proyecto solicitará a
una o más operadoras de servicio público de telecomuni-
caciones que tenga concesión en esa localidad informa-
ción que permita la adecuada elaboración del Proyecto
Técnico, las mismas que estarán obligadas a suministrar
dicha información.
4. La ejecución del Proyecto Técnico, en la instalación
de los ductos, cámaras, pedestales e infraestructura ne-
cesaria para la red de distribución de los servicios públi-
cos de telecomunicaciones, estará bajo la dirección de un
ingeniero electrónico o de telecomunicaciones y bajo la
responsabilidad de la urbanizadora o constructora.
5. Luego se procederá a la inspección técnica del Pro-
yecto Técnico ejecutado y se emitirá un informe refrenda-
do por un ingeniero electrónico o de telecomunicaciones,
colegiado y habilitado por el Colegio de Ingenieros del
Perú, en el cual, de ser el caso se dará la conformidad de
la infraestructura de telecomunicaciones y se procederá
a la recepción de obra. De no ser conforme la ejecución
del proyecto se emitirá un informe de todo aquello que no
cumple la infraestructura debidamente sustentado.
6. Los solicitantes de una habilitación urbana entrega-
rán a la Municipalidad el plano definitivo de la infraestruc-
tura de telecomunicaciones, registrando todas las modifi-
caciones efectuadas durante el proceso de construcción.
7. El mantenimiento de la infraestructura destinada al
servicio de telecomunicaciones será efectuado por la en-
tidad responsable del uso de las instalaciones del servi-
cio público de telecomunicaciones, que podrá ser la ope-
radora de servicios de telecomunicaciones, con la finali-
dad que se garantice el buen estado, el funcionamiento
adecuado y seguro de todas las partes del sistema de te-
lecomunicaciones.
Artículo 7°.- INSPECCIONES POSTERIORES A LA
INFRAESTRUCTURA DE TELECOMUNICACIONES
Las inspecciones posteriores a la infraestructura de
telecomunicaciones se podrán realizar de oficio, a solici-
tud de parte, o por denuncia.
Para la inspección de la modificación de una infraes-
tructura de telecomunicaciones se deberá observar lo si-
guiente:
1. Se tomará en cuenta los últimos planos de instala-
ción, de emplazamiento y trazado correspondiente que
se hayan presentado a la Municipalidad, debidamente fir-
mado y sellado por un ingeniero electrónico o de teleco-
municaciones, colegiado y habilitado por el Colegio de
Ingenieros del Perú.
2. Durante la inspección, la autoridad competente con
el adecuado sustento técnico y bajo su responsabilidad,
solicitará la modificación de la infraestructura, la sustitu-
ción de equipos o materiales no aprobados que no garan-
ticen la seguridad de las personas o de las instalaciones;
de no cumplirse tal requerimiento, la autoridad competen-
te no dará su conformidad a la infraestructura construida.
3. La información a ser solicitada a los constructores
de las habilitaciones urbanas y a los responsables de las
instalaciones de la infraestructura de telecomunicaciones
para efectos de inspección sólo será la relacionada con el
cumplimiento de la presente Norma y comprenderá todo
aquello que permita formar convicción sobre el cumpli-
miento de la misma.
4. En los casos que por la inspección realizada sea ne-
cesario la presentación de información confidencial o privile-
giada, el responsable de la inspección está prohibido de pu-
blicar o difundir dicha información por cualquier medio.
5. Las inspecciones deben regirse por los principios
de transparencia, veracidad y discrecionalidad.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PERU
TITULOIII
EDIFICACIONES
CONSIDERACIONES GENERALES
DE LAS EDIFICACIONES
NORMA GE. 010
ALCANCES Y CONTENIDO
Artículo 1.- Las normas técnicas contenidas en el
presente Título son aplicables en el diseño y ejecución de
las edificaciones a nivel nacional. Adicionalmente las edi-
ficaciones deben cumplir con lo establecido en el Plan
Urbano aprobado de cada distrito.
Artículo 2.- Las normas técnicas establecidas en el
presente Título contienen los elementos para el diseño y
la ejecución de las edificaciones, garantizando el desa-
rrollo de las actividades de las personas. Estas normas
comprenden lo siguiente:
a) Las condiciones generales de diseño que deben
cumplir las edificaciones para proveer de espacios ade-
cuados al uso al que se destinen.
b) Las condiciones específicas aplicables a las dife-
rentes tipologías arquitectónicas destinadas para fines
residenciales, comerciales, industriales y de otros usos.
c) La descripción y características de los componen-
tes estructurales de las edificaciones.
d) La descripción y características de las instalacio-
nes de las edificaciones.
Artículo 3.- Las normas técnicas del presente Título
comprenden:
a) Arquitectura:
- Condiciones generales de diseño;
- Vivienda;
- Hospedaje;
- Educación;
- Salud;
- Industria;
- Comercio;
- Oficinas;
- Servicios comunales;
- Recreación y deportes;
- Comunicación y transporte;
- Accesibilidad para personas con discapacidad;
- Requisitos de seguridad; y
- Bienes culturales inmuebles y zonas monumentales.
b) Estructuras:
- Madera;
- Cargas;
- Diseño sismorresistente;
- Vidrio;
- Suelos y cimentaciones;
- Concreto armado;
- Albañilería;
- Adobe; y
- Estructuras Metálicas.
c) Instalaciones Sanitarias:
- Instalaciones sanitarias para edificaciones; y
- Tanques sépticos.
d) Instalaciones Eléctricas y Mecánicas:
- Instalaciones eléctricas interiores;
- Instalaciones de comunicaciones;
- Instalaciones de ventilación;
- Instalaciones de gas;
- Instalaciones de climatización;
- Chimeneas y hogares;
- Transporte mecánico;
- Instalaciones con energía solar;
- Instalaciones con energía eólica; e
- Instalaciones de alto riesgo.
Artículo 4.- Las edificaciones podrán ejecutarse
en todo el territorio nacional, con excepción de las
siguientes zonas:
a) Arqueológicas, históricas o de patrimonio cultural
declaradas intangibles por el Instituto Nacional de Cultura.
b) De alto riesgo de desastres naturales calificadas
en el Plan de Desarrollo Urbano.
c) Superficies de parques existentes y de áreas de
recreación pública de las habilitaciones urbanas.
d) Áreas públicas de las riberas de ríos, lagos o mares.
En terrenos reservados para obras viales, y cuya
expropiación y/o ejecución dependa de financiamiento u
otro motivo, se podrá autorizar de manera temporal la
ejecución de edificaciones, con la condición que se libe-
re el terreno de toda obra cuando así lo requiera en orga-
nismo ejecutor de la obra.
Esta situación deberá ser aceptada mediante decla-
ración jurada por el propietario, quién no tendrá derecho
a compensación por las obras que deberá retirar.
NORMA GE. 020
COMPONENTES Y CARACTERÍSTICAS DE LOS
PROYECTOS
Artículo 1.- Los proyectos elaborados por los profe-
sionales responsables deberán cumplir con requisitos
de información suficiente para:
a) Permitir al propietario reconocer que la información
contenida en los planos y especificaciones corresponde
a sus necesidades;
b) Comprender los alcances y características del pro-
yecto por parte de las comisiones técnicas calificadoras
de proyectos o de quién haga sus veces; y
c) Lograr que el constructor cuente con todos los
elementos que le permitan estimar el costo de la edifica-
ción y posteriormente ejecutarla sin contratiempos.
Artículo 2.- Los proyectos deben ser ejecutados por
profesionales con Título a Nombre de la Nación, inscritos
en el Colegio Profesional respectivo y con Certificado de
Habilitación vigente, de acuerdo a su especialidad.
Artículo 3.- Los proyectos de edificación se dividen
por especialidades según los aspectos a que se refie-
ren, y pueden ser de:
a) Arquitectura, referente a la concepción general,
ocupación del terreno y la relación con el entorno, distri-
bución de ambientes, dimensiones, relaciones espacia-
les, volumetría, uso de materiales, sistemas constructi-
vos y calidad;
b) Estructura, referente a las dimensiones y caracte-
rísticas de los elementos estructurales;
c) Instalaciones sanitarias, referente a las dimensio-
nes y características del sistema de saneamiento y de
las redes de agua y desagüe;
d) Instalaciones eléctricas, referente a las dimensiones y
características de las redes eléctricas y de electrificación;
e) Instalaciones de climatización, referente a las di-
mensiones y características de los servicios de aire acon-
dicionado y calefacción;
f) Instalaciones mecánicas, referente a las dimensio-
nes y características de los servicios de vapor, aire com-
primido, equipos de movimiento de carga y personas; y
g) Instalaciones de comunicaciones, referente a las
dimensiones y características de los servicios de trans-
misión de voz y datos.
h) Instalaciones de gas, referente a las dimensiones
y características de los servicios de energía a gas.
Artículo 4.- Los proyectos de cada especialidad es-
tán compuestos de:
a) Planos;
b) Especificaciones técnicas; y
c) Memoria descriptiva o de cálculo.
Artículo 5.- Los proyectos de arquitectura pueden
ser formulados en dos niveles de desarrollo y son:
a) Anteproyecto, cuando se elaboran para obtener la
aprobación del propietario y/o de la comisión calificadora
de proyectos o quién haga sus veces.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320582
El Peruano
b) Proyecto, cuando se elaboran para obtener la li-
cencia de obra y ser posteriormente ejecutados.
Artículo 6.- El anteproyecto de arquitectura para edi-
ficación debe contener la siguiente información:
a) Plano de ubicación, que indica la posición del terre-
no respecto de las calles adyacentes, dimensiones, uso
de los inmuebles colindantes y cuadro de áreas, inclu-
yendo un plano de localización, con las vías y lugares
importantes de la zona donde se ubica el terreno;
b) Planos de distribución por niveles.
c) Planos de elevaciones
d) Planos de cortes por los elementos de circulación
vertical
Artículo 7.- El proyecto de arquitectura para edifica-
ción debe contener la siguiente información:
a) Plano de localización y ubicación;
b) Planos de distribución por niveles;
c) Planos de elevaciones;
d) Planos de cortes por los elementos de circulación
vertical;
e) Planos de detalles constructivos;
f) Planos de seguridad;
g) Memoria descriptiva, incluyendo aspectos de se-
guridad; y
h) Especificaciones técnicas.
Artículo 8.- El plano de localización y ubicación de-
berá contener la siguiente información:
a) Información de sección de las vías frente al terreno,
distancia a la esquina mas cercana, norte magnético, altura
y zonificacion de los terrenos colindantes, árboles y pos-
tes, indicación del número de niveles de la edificación; y
b) Cuadro de áreas y de parámetros urbanísticos y
edificatorios exigibles para edificar en el predio.
Artículo 9.- Los planos de distribución por niveles
del proyecto de arquitectura deben contener, en lo que
sea pertinente, la siguiente información:
a) Niveles de pisos terminados;
b) Dimensiones de los ambientes;
c) Indicación de los materiales de acabados;
d) Nombres de los ambientes;
e) Mobiliario fijo;
f) Amoblamiento, cuando se trate de dimensiones mí-
nimas o sea necesario para entender el uso; y
g) Ubicación de los tableros eléctricos.
Artículo 10.- Si se trata de una ampliación o remode-
lación, los planos deben contener la identificación de la
obra nueva y de la obra existente.
Artículo 11.- Los planos de seguridad deben conte-
ner la siguiente información:
a) Rutas de escape e indicación de salidas;
b) Ubicación de luces de emergencia;
c) Ubicación de extintores, gabinetes contra incen-
dio, y elementos de detección
d) Señalización;
e) Zonas de seguridad;
Artículo 12.- El proyecto de estructuras para edifica-
ciones debe contener la siguiente información:
a) Plano de cimentación, con referencia al estudio de
suelos;
b) Plano de armadura de cada techo, indicando nive-
les y cargas de diseño;
c) Plano de columnas y placas;
d) Plano de vigas y detalles;
e) Memoria de calculo;
f) Especificaciones técnicas de los materiales estruc-
turales; y
g) Procedimiento de ejecución, de ser necesario.
Artículo 13.- El proyecto de instalaciones sanitarias
para edificaciones debe contener la siguiente información:
a) Planos de distribución de redes de agua y desagüe
por niveles;
b) Planos de isometría y montantes;
c) Plano de detalles constructivos;
d) Especificaciones técnicas de los materiales; y
e) Procedimiento de ejecución, de ser necesario.
Artículo 14.- El proyecto de instalaciones eléctricas
a) Plano de iluminación y tomas de corriente por niveles;
b) Plano de diagramas de tableros eléctricos;
c) Plano de detalles de banco de medidores;
f) Procedimiento de ejecución, de ser necesario.
Artículo 15.- El proyecto de instalaciones de climati-
zación para edificaciones debe contener la siguiente in-
formación:
a) Plano de instalación de equipos;
b) Plano de sistemas de distribución de salidas de
aire frío o caliente;
c) Plano de medios de control;
e) Especificaciones técnicas de los materiales y equi-
pos; y
Artículo 16.- El proyecto de instalaciones mecánicas
a) Plano de instalación de equipos;
b) Plano de sistemas de generación y distribución de
vapor, de extracción de gases, de aire comprimido, de
equipos especiales;
c) Plano de medios de control;
e) Especificaciones técnicas de los materiales y equi-
pos; y
Artículo 17.- El proyecto de instalaciones de comuni-
caciones para edificaciones debe contener la siguiente
información:
a) Plano de conexión a la red pública de comunicaciones
b) Plano de sistema de distribución
c) Plano de salidas de comunicaciones telefónicas,
cable, internet, sistemas de alarma, detectores de humo,
sensores de movimiento, sistemas inteligentes, circuitos
cerrados de TV, sistemas de control de accesos, siste-
mas de seguridad, redes de enlace entre computadoras,
sistema de llamadas y música ambiental, sistema de par-
lantes, sistema de control de personas y sistema de con-
trol de medios audiovisuales, en lo que sea pertinente;
d) Plano de diagramas de instalación de equipos elec-
trónicos;
e) Plano de detalles de equipos;
f) Plano de detalles constructivos;
g) Especificaciones técnicas de los materiales y equi-
pos; y
h) Procedimiento de ejecución, de ser necesario.
NORMA GE.030
CALIDAD DE LA CONSTRUCCIÓN
Artículo 1.- El concepto de calidad de la construcción
identifica las características de diseño y de ejecución que
son críticas para el cumplimiento del nivel requerido para
cada una de las etapas del proyecto de construcción y
para su vida útil, así como los puntos de control y los crite-
rios de aceptación aplicables a la ejecución de las obras.
El proyecto debe indicar la documentación necesaria para
garantizar el cumplimiento de las normas de calidad estableci-
das para la construcción, así como las listas de verificación,
controles, ensayos y pruebas, que deben realizarse de ma-
nera paralela y simultanea a los procesos constructivos.
Artículo 2.- La presente norma tiene como objetivo:
a) Orientar la aplicación de la gestión de calidad en
todas las etapas de ejecución de una construcción, desde
la elaboración del proyecto hasta la entrega al usuario.
b) Proteger los intereses de los constructores, clien-
tes y usuarios de las construcciones, mediante el cumpli-
miento de requisitos de calidad establecidos en la docu-
mentación de los proyectos.
Articulo 3.- Los derechos y obligaciones de las per-
sonas que intervienen en el proceso de ejecución de una
CONTINUARÁ...//

El Peruano
viernes 9 de junio de 2006 320643
NORMAS LEGALES
R
EPUBLICA DEL PER
U
construcción se encuentran establecidos en la norma
G.030 Derechos y responsabilidades.
Artículo 4.- Los proyectos implican la ejecución de una
diversidad de procesos, y cada uno de ellos está consti-
tuido por una secuencia de actividades que tiene como
resultado un producto intermedio. El conjunto de estos
productos intermedios dan como resultado el producto fi-
nal de la construcción.
Las especificaciones que se establezcan para los pro-
yectos deben incluir una descripción de los requisitos de
calidad que serán aplicables a los productos intermedios
y finales y definir los diferentes ensayos y pruebas, que
serán de aplicación obligatoria a los procesos para ase-
gurar la calidad del producto final.
Articulo 5.- Los criterios de calidad de los proyectos
de construcción, serán:
a) La construcción se ejecutará bajo la responsabili-
dad de un profesional colegiado.
b) El Proyecto desarrollado mediante proyectos par-
ciales, mantendrá entre todos ellos la suficiente coordina-
ción y compatibilidad, para evitar que se produzca duplici-
dad en la documentación o se generen incompatibilida-
des durante la ejecución de los procesos de construcción.
c) Los diseños estructurales que forman parte del pro-
yecto debe considerar las memorias de cálculo.
d) El responsable deberá dejar evidencia objetiva que
tomó en cuenta las características de calidad exigidas por
el usuario, y que éstas fueron formalizadas en el contrato.
e) La documentación al término de la construcción de-
berá dejar constancia de las decisiones, pruebas, contro-
les, criterios de aceptación, aplicados a las etapas de la
construcción.
f) En la documentación del diseño del proyecto se es-
tablecerá los procedimientos y registros que deberá cum-
plir el responsable de la construcción.
g) En el diseño de cualquier especialidad del proyec-
to, el responsable deberá identificar las características
críticas que incidan en la operación, seguridad, funciona-
miento y en el comportamiento del producto de la cons-
trucción, según los parámetros de cálculo.
Artículo 6.- Todo proyecto de construcción debe tener
definido el número de etapas y el alcance de cada una y
deberá comprender los estudios necesarios que aseguren
la inversión, bajo los siguientes requerimientos técnicos:
a) Las soluciones arquitectónica y de ingeniería debe-
rán dar como resultado un proyecto, que represente el
equilibrio eficiente entre el nivel de calidad determinado
en el diseño y el monto de inversión resultante del pro-
yecto
b) Deberá adecuarse a las necesidades del cliente.
c) El diseño del proyecto deberá asegurar el cumpli-
miento de la vida útil estimada para la construcción.
d) Los rubros de costos relativos a la calidad, deberán
estar definidos de manera explícita.
Artículo 7.- Los Estudios Básicos comprenden los pro-
cesos que se ejecutan para demostrar la viabilidad: del
proyecto. Son los que determinan el inicio del proyecto, y
su objetivo principal es demostrar que la idea conceptual
sobre la necesidad del cliente, puede ser motivo de desa-
rrollo en los niveles posteriores. Los proyectos deberán
contar con estudios básicos con el alcance y nivel de pro-
fundidad requerido para el proyecto.
Artículo 8.- El diseño del Proyecto es la etapa que
comprende el desarrollo arquitectónico y de ingeniería del
proyecto y define los requisitos técnicos que satisfagan al
cliente y al usuario del producto de la construcción.
La información resultante de ésta etapa, comprenderá
todo aquello que permita ejecutar la obra bajo requeri-
mientos para la calidad definida.
Los documentos que forman parte del expediente téc-
nico del proyecto, formarán parte del contrato entre el clien-
te y el responsable de la construcción.
Articulo 9.- El constructor ejecutará los procesos cons-
tructivos comprendidos en la obra, bajo indicadores de
resultados de calidad, para demostrar el cumplimiento de
su compromiso contractual, para ello el contratista tendrá
que entregar al cliente las evidencias de cumplimiento de
los códigos, reglamentos y normas, así como las prue-
bas, ensayos, análisis e investigaciones de campo pre-
vistas en el proyecto.
Artículo 10.- El Supervisor es el responsable de exigir
el cumplimiento de la aplicación de la gestión de calidad
en la ejecución de obra, con el fin de asegurar el cumpli-
miento del nivel de calidad definido en el proyecto.
El supervisor está en la obligación de requerir al clien-
te, las aclaraciones o consultas sobre aspectos no defini-
dos o ambiguos del proyecto. Las actividades del super-
visor deben orientarse a criterios preventivos, ya que tie-
ne como premisas de trabajo, el lograr que se cumpla con
las condiciones de alcances, plazo, calidad y costo.
Artículo 11.- El proceso de recepción tiene por objeto
demostrar que el producto de la construcción ha cumplido
con los requisitos de calidad establecidos en el proyecto.
La responsabilidad de la oportunidad para la recep-
ción de la construcción es del constructor.
Artículo 12.- La liquidación de la obra tiene el carác-
ter de perfeccionar la finalización de la obra, para lo cual,
se debe efectuar la liquidación técnica, económica, finan-
ciera y legal, con el fin de permitir la inscripción de la cons-
trucción en el Registro de la propiedad respectivo.
Artículo 13.- El responsable de la construcción elegi-
rá como referencia la aplicación de las normas técnicas
peruanas NTP ISO 9001-2000 ó NTP ISO 9004-2000 o
bien la demostración que cuenta con un sistema adecua-
do sobre gestión de calidad.
Artículo 14.- Todo proyecto requiere de una organi-
zación específica con nombres, funciones y responsa-
bilidades definidas. El constructor deberá definir su or-
ganización y designar las personas que se harán cargo
de cada tarea.
Artículo 15.- En cada etapa del proyecto se contará
con un plan de aseguramiento de calidad.
Tal documento es el conjunto de reglas, métodos,
formas de trabajo que permitirán ser consistentes con
las premisas del aseguramiento de calidad, que se in-
dican:
a) Planificar lo que será ejecutado.
b) Ejecutar los procesos según lo planificado.
c) Controlar lo ejecutado, para evaluar los resultados
y definir acciones correctivas o preventivas.
El plan comprende los procedimientos escritos, regis-
tros u otros documentos que permitan prever las accio-
nes, y de ésta forma evitar la generación de costos para
los responsables.
Artículo 16.- El proceso de selección del Constructor
deberá basarse en criterios técnicos y de calidad, siendo
estos últimos los siguientes:
a) Referencias de obras ejecutadas bajo exigencias
de la aplicación de una gestión de calidad o de asegura-
miento de la calidad y que la entrega de las obras hayan
sido a satisfacción del cliente. Deben tener respaldo en
los certificados extendidos por el cliente.
b) Presentación detallada de todos los ítems que sus-
tentan los costos de calidad que el constructor ha previsto
aplicar durante el proceso de construcción.
c) Documentos que serán entregados al término de la
obra, y las garantías sobre la construcción y sus compo-
nentes.
d) Explicación de la capacidad de gestión empresarial
sobre la base de las evidencias objetivas que demuestren
resultados financieros y económicos.
e) Entrega de la relación de profesionales que se ha-
rán cargo de la ejecución de la obra.
f) Tener una organización con capacidad de gestión
para alcanzar los resultados propuestos.
g) Propuesta para mejorar la calidad del producto de
la construcción
h) Demostración de su compromiso de aplicar la polí-
tica de calidad aprobada por el máximo ejecutivo de la
empresa, y demostración objetiva de los resultados de
dicha política hacia sus clientes anteriores.
i) Entrega de un compromiso escrito de cumplir con
los requerimientos de calidad del proyecto.
Artículo 17.- La finalización de cada etapa del pro-
yecto requiere de la organización de un expediente fi-
nal que demuestre haber cumplido con el plan de ase-
guramiento de calidad definido contractualmente para
esa etapa.
El expediente final será elaborado por el responsable
de la etapa de construcción y será entregado al cliente.
Esta documentación es necesaria para todo trabajo de
mantenimiento, remodelación u operación adecuada a fin
de garantizar el periodo de vida útil prevista en la cons-
trucción.
//...VIENE DE LA PÁGINA 320582

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320644
El Peruano
viernes 9 de junio de 2006
NORMA GE.040
USO Y MANTENIMIENTO
CAPITULO I
GENERALIDADES
Artículo 1.- El uso que se de a una edificación implica
el cumplimiento de las normas expedidas por los órganos
competentes sobre la materia, lo cual debe estar expre-
sado en el proyecto de edificación de obra nueva o de
adecuación de la edificación existente y consecuentemente
en la Licencia de Obra y, en su caso, en la Licencia de
Funcionamiento.
Artículo 2.- Las edificaciones no pueden dedicarse a
usos que excedan las cargas de diseño, vivas o muertas,
o modifiquen el comportamiento de la estructura en per-
juicio de su estabilidad.
Artículo 3.- Toda obra de edificación a realizarse en
un inmueble existente deberá ser ejecutada contando con
la Licencia de Obra respectiva y bajo la responsabilidad
de un profesional, cuidando no debilitar las estructuras
originales involucradas.
Las remodelaciones o ampliaciones en edificaciones
bajo el régimen de copropiedad deberán ser ejecutadas
con la autorización de los copropietarios de la edificación,
no debiendo afectar la estabilidad de su estructura ni las
instalaciones de uso común. Para el caso de las edifica-
ciones bajo el régimen de propiedad común, las obras de-
berán ser ejecutadas con arreglo al Reglamento Interno.
Artículo 4.- Las obras de edificación deberán efec-
tuarse en estricto respeto a las normas relativas a la pro-
tección del medio ambiente y en cumplimiento de los ho-
rarios para trabajos de construcción civil establecidos por
las municipalidades.
En caso de edificaciones cuyos proyectos originales
hayan contado con estudios de impacto ambiental, las re-
comendaciones técnicas contenidas en él deben ser con-
sideradas obligatoriamente para la ejecución de cualquier
obra posterior.
Artículo 5.- Las edificaciones declaradas en estado
ruinoso no pueden ser habitadas ni empleadas para nin-
gún uso. Los propietarios de edificaciones en este estado
deberán efectuar trabajos de remodelación y consolida-
ción de la estructura o de demolición, para lo cual debe-
rán obtener las licencias respectivas.
Cuando se trate de bienes culturales inmuebles, se de-
berá solicitar las recomendaciones y/o autorizaciones al
Instituto Nacional de Cultura.
CAPITULO II
USO DE LAS EDIFICACIONES
Artículo 6.- El material excedente de las obras de re-
facción o remodelación, así como los bienes muebles en
desuso, no podrán ser dispuestos en la vía pública, en el
retiro municipal, ni en el techo o azotea de la edificación.
El recojo y la disposición final se regirá por las normas
municipales sobre la materia.
Artículo 7.- Las viviendas en edificios multifamiliares
deberán contar con un sistema de recolección y elimina-
ción de desechos, el cual tendrá como mínimo un depósi-
to de dimensiones suficientes para alojar los recipientes
recolectores de residuos sólidos.
En el caso de edificaciones no residenciales, se debe-
rá contar con ambientes adecuados para el almacenamien-
to de los residuos que su uso genere y con un sistema
que garantice una adecuada disposición final, con arreglo
a las normas de salud sobre la materia.
Artículo 8.- Los equipos o maquinarias que deban ins-
talarse y que sean necesarias para el funcionamiento de
la edificación y que produzcan vibraciones, deberán estar
aislados de la estructura de la edificación, de manera que
no se trasmitan a ésta. Igualmente el ruido o la vibración
producida por el uso de equipos o maquinarias no debe-
rá, en ningún caso, perturbar a los ocupantes de la propia
edificación ni a los de las edificaciones vecinas, debiendo
ceñirse a las disposiciones que sobre la materia establez-
can las municipalidades.
Artículo 9.- El uso de la edificación debe evitar la pro-
ducción de humos, humedad, salinidad, ruidos, vibracio-
nes, corrosión, cambios de temperatura o malos olores,
que puedan causar daños a las personas, a la propia edi-
ficación o a la de terceros.
Artículo 10.- La modificación del uso de una edifica-
ción y que requiera su adecuación a nuevas necesida-
des, y para lo cual se deban efectuar trabajos de amplia-
ción, remodelación o refacción, se deberán efectuar con
arreglo a las normas del presente Reglamento de Edifica-
ciones y contando con la licencia de obra respectiva.
CAPITULO III
MANTENIMIENTO DE LAS EDIFICACIONES
Artículo 11.- Los ocupantes de las edificaciones tie-
nen el deber de mantener en buenas condiciones su es-
tructura, instalaciones, servicios, aspecto interno y exter-
no, debiendo evitar su deterioro y la reducción de las con-
diciones de seguridad que pudieran generar peligro para
las personas y sus bienes.
Artículo 12.- Los desperfectos que se originen por el
deterioro o mal uso de las instalaciones de servicios de
las edificaciones deben ser reparados tan pronto se ad-
viertan los mismos, bajo responsabilidad de los ocupan-
tes o propietarios.
Artículo 13.- Los propietarios u ocupantes de edifica-
ciones que cuenten con áreas de uso común están obli-
gados a su mantenimiento, cumpliendo con lo normado
en el respectivo Reglamento Interno.
Artículo 14.- Los bienes de propiedad común destina-
dos al funcionamiento de la edificación deben ser conser-
vados apropiadamente, para lo cual deberán contar con
el servicio técnico preventivo y correctivo a cargo de per-
sonas o empresas con experiencia suficiente para asegu-
rar su adecuado funcionamiento.
Artículo 15.- Los cercos eléctricos de seguridad de-
ben recibir un mantenimiento regular a fin de que éstos
no constituyan peligro alguno para los ocupantes de la
propia edificación, ni para los ocupantes de los inmuebles
colindantes.
Artículo 16.- Los techos y cubiertas de las edificacio-
nes deberán impedir que el agua proveniente de las llu-
vias y su correspondiente drenaje, afecten los inmuebles
colindantes.
Artículo 17.- Las edificaciones que resulten afectadas
por fenómenos naturales o por actos producidos por la
mano del hombre, deberán ser sometidas a la evaluación
de profesionales especialistas, quienes deberán recomen-
dar las obras de reforzamiento o demolición necesarias.
Los propietarios u ocupantes deberán otorgar las facili-
dades de acceso a dichos especialistas, para la ejecución
de los análisis estructurales correspondientes, debiendo
cumplir con las recomendaciones que ellos efectúen.
TITULO III.1
ARQUITECTURA
NORMA A.010
CONDICIONES GENERALES DE DISEÑO
CAPITULO I
CARACTERISTICAS DE DISEÑO
Artículo 1.- La presente norma establece los criterios
y requisitos mínimos de diseño arquitectónico que debe-
rán cumplir las edificaciones con la finalidad de garantizar
lo estipulado en el art. 5º de la norma G.010 del TITULO I
del presente reglamento.
Artículo 2.- Excepcionalmente los proyectistas, podrán
proponer soluciones alternativas y/o innovadoras que sa-
tisfagan los criterios establecidos en el artículo tercero de
la presente Norma, para lo cual la alternativa propuesta
debe ser suficiente para alcanzar los objetivos de las nor-
mas establecidas en el presente reglamento.
En este caso el proyectista deberá fundamentar su pro-
puesta y contar con la conformidad del propietario
Artículo 3.- Las obras de edificación deberán tener
calidad arquitectónica, la misma que se alcanza con una
respuesta funcional y estética acorde con el propósito de
la edificación, con el logro de condiciones de seguridad,
con el cumplimiento de la normativa vigente, y con la efi-
ciencia del proceso constructivo a emplearse.
En las edificaciones se responderá a los requisitos fun-
cionales de las actividades que se realizarán en ellas, en

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PER
U
términos de dimensiones de los ambientes, relaciones
entre ellos, circulaciones y condiciones de uso.
Se ejecutará con materiales, componentes y equipos
de calidad que garanticen su seguridad, durabilidad y es-
tabilidad.
En las edificaciones se respetará el entorno inmedia-
to, conformado por las edificaciones colindantes, en lo re-
ferente a altura, acceso y salida de vehículos, integrándo-
se a las características de la zona de manera armónica.
En las edificaciones se propondrá soluciones técnicas
apropiadas a las características del clima, del paisaje, del
suelo y del medio ambiente general.
En las edificaciones se tomará en cuenta el desarrollo
futuro de la zona, en cuanto a vías públicas, servicios de
la ciudad, renovación urbana y zonificación.
Artículo 4.- Los parámetros urbanísticos y edificato-
rios de los predios urbanos deben estar definidos en el
Plan Urbano. Los Certificados de Parámetros deben con-
signar la siguiente información:
a) Zonificación.
b) Secciones de vías actuales y, en su caso, de vías
previstas en el Plan Urbano de la localidad.
c) Usos del suelo permitidos.
d) Coeficiente de edificación.
e) Porcentaje mínimo de área libre.
f) Altura de edificación expresada en metros.
g) Retiros.
h) Área de lote normativo, aplicable a la subdivisión
de lotes.
i) Densidad neta expresada en habitantes por hectá-
rea o en área mínima de las unidades que conformarán la
edificación.
j) Exigencias de estacionamientos para cada uno de
los usos permitidos.
k) Áreas de riesgo o de protección que pudieran
afectarlo.
l) Calificación de bien cultural inmueble, de ser el caso.
m) Condiciones particulares.
Artículo 5.- En las localidades en que no existan nor-
mas establecidas en los planes de acondicionamiento te-
rritorial, planes de desarrollo urbano provinciales, planes
urbanos distritales o planes específicos, el propietario de-
berá efectuar una propuesta, que será evaluada y apro-
bada por la Municipalidad Distrital, en base a los princi-
pios y criterios que establece el presente Reglamento.
Artículo 6.- Los proyectos con edificaciones de uso
mixto deberán cumplir con las normas correspondientes
a cada uno de los usos propuestos.
Artículo 7.- Las normas técnicas que deben cumplir
las edificaciones son las establecidas en el presente Re-
glamento Nacional de Edificaciones. No es obligatorio el
cumplimiento de normas internacionales que no hayan sido
expresamente homologadas en el Perú. Serán aplicables
normas de otros países, en caso que estas se encuentren
expresamente indicadas en este Reglamento o en nor-
mas sectoriales.
CAPITULO II
RELACIÓN DE LA EDIFICACION CON LA VIA
PÚBLICA
Articulo 8.- Las edificaciones deberán tener cuando
menos un acceso desde el exterior. El número de acce-
sos y sus dimensiones se definen de acuerdo con el uso
de la edificación. Los accesos desde el exterior pueden
ser peatonales y vehiculares. Los elementos móviles de
los accesos al accionarse, no podrán invadir las vías y
áreas de uso público.
Artículo 9.- Cuando el Plan Urbano Distrital lo esta-
blezca existirán retiros entre el límite de propiedad y el
límite de la edificación.
Los retiros tienen por finalidad permitir la privacidad y
seguridad de los ocupantes de la edificación y pueden ser:
- Frontales: Cuando la distancia se establece con re-
lación al lindero colindante con una vía pública.
- Laterales: Cuando la distancia se establece con re-
lación a uno o a ambos linderos laterales colindantes con
otros predios.
- Posteriores: Cuando la distancia se establece con
relación al lindero posterior.
Los planes urbanos establecen las dimensiones míni-
mas de los retiros. El proyecto a edificarse puede propo-
ner retiros de mayores dimensiones.
Artículo 10.- El Plan de Desarrollo Urbano puede es-
tablecer retiros para ensanche de la(s) vía(s) en que se
ubica el predio materia del proyecto de la edificación, en
cuyo caso esta situación deberá estar indicada en el Cer-
tificado de Parámetros Urbanísticos y Edificatorios o en el
Certificado de Alineamiento.
Artículo 11.- Los retiros frontales pueden ser emplea-
dos para:
a) La construcción de gradas para subir o bajar como
máximo 1.50 m del nivel de vereda.
b) La construcción de cisternas para agua y sus res-
pectivos cuartos de bombas.
c) La construcción de casetas de guardianía y su res-
pectivo baño.
d) Estacionamientos vehiculares con techos ligeros o
sin techar.
e) Estacionamientos en semisótano, cuyo nivel supe-
rior del techo no sobrepase 1.50 m por encima del nivel
de la vereda frente al lote. En este caso la rampa de acce-
so al estacionamiento en semi-sótano podrá iniciarse en
el límite de propiedad.
f) Cercos delanteros opacos.
g) Muretes para medidores de energía eléctrica
h) Reguladores y medidores de gas natural.
i) Almacenamiento enterrado de GLP y líquidos com-
bustibles
j) Techos de protección para el acceso de personas.
k) Escaleras abiertas a pisos superiores independien-
tes, cuando estos constituyan ampliaciones de la edifica-
ción original.
l) Piscinas
m) Sub-estaciones eléctricas
Artículo 12.- Los cercos tienen como finalidad la pro-
tección visual y/o auditiva y dar seguridad a los ocupan-
tes de la edificación; debiendo tener las siguientes carac-
terísticas:
a) Deberán estar colocados en el límite de propie-
dad, pudiendo ser opacos o transparentes. La coloca-
ción de cercos opacos no varía la dimensión de los re-
tiros exigibles.
b) La altura dependerá del entorno.
c) Deberán tener un acabado concordante con la edi-
ficación que cercan.
Artículo 13.- En las esquinas formadas por la inter-
sección de dos vías vehiculares, con el fin de evitar acci-
dentes de tránsito, cuando no exista retiro o se utilicen
cercos opacos, existirá un retiro en el primer piso, en dia-
gonal (ochavo) que deberá tener una longitud mínima de
3.00 m, medida sobre la perpendicular de la bisectriz del
ángulo formado por las líneas de propiedad correspon-
dientes a las vías que forman la esquina. El ochavo debe
estar libre de todo elemento que obstaculice la visibilidad.
Artículo 14.- Los voladizos tendrán las siguientes ca-
racterísticas:
a) En las edificaciones que no tengan retiro no se per-
mitirá voladizos sobre la vereda, salvo que por razones vin-
culadas al perfil urbano preexistente, el Plan Urbano distri-
tal establezca la posibilidad de ejecutar balcones, voladi-
zos de protección para lluvias, cornisas u otros elementos
arquitectónicos cuya proyección caiga sobre la vía pública.
b) Se puede edificar voladizos sobre el retiro frontal
hasta 0.50 m, a partir de 2.30 m de altura. Voladizos ma-
yores, exigen el aumento del retiro de la edificación en
una longitud equivalente.
c) No se permitirán voladizos sobre retiros laterales y
posteriores mínimos reglamentarios, ni sobre retiros fron-
tales cuya finalidad sea el ensanche de vía.
Artículo 15.- El agua de lluvias proveniente de cu-
biertas, azoteas, terrazas y patios descubiertos, deberá
contar con un sistema de recolección canalizado en todo
su recorrido hasta el sistema de drenaje público o hasta
el nivel del terreno.
El agua de lluvias no podrá verterse directamente so-
bre los terrenos o edificaciones de propiedad de terceros,
ni sobre espacios o vías de uso público.
CAPITULO III
SEPARACION ENTRE EDIFICACIONES
Artículo 16.- Toda edificación debe guardar una dis-
tancia con respecto a las edificaciones vecinas, por razo-

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320646
El Peruano
nes de seguridad sísmica, contra incendios o por condi-
ciones de iluminación y ventilación naturales de los am-
bientes que la conforman.
Artículo 17.- La separación entre edificaciones por
seguridad sísmica se establece en el cálculo estructural
correspondiente, de acuerdo con las normas sismorre-
sistentes.
Artículo 18.- En los conjuntos residenciales confor-
mados por varios edificios multifamiliares, la separación
entre ellos, por razones de privacidad e iluminación natu-
ral, se determinará en función al uso de los ambientes
que se encuentran frente a frente, según lo siguiente:
a) Para edificaciones con vanos de dormitorios, estu-
dios, comedores y salas de estar, la separación deberá
ser igual o mayor a un tercio de la altura de la edificación
más baja, con una distancia mínima de 5.00 m. Cuando
los vanos se encuentren frente a los límites de propiedad
laterales o posterior, la distancia será igual o mayor a un
tercio de la altura de la propia edificación.
b) Para edificaciones con vanos de ambientes de co-
cinas, pasajes y patios techados, la distancia de separa-
ción deberá ser mayor a un cuarto de la altura de la edifi-
cación más alta, con una distancia mínima de 4.00 m.
Artículo 19.- Los pozos para iluminación y ventilación
natural deberán cumplir con las siguientes características:
Para viviendas unifamiliares, tendrán una dimensión
mínima de 2.00 m por lado medido entre las caras de los
paramentos que definen el pozo
Para viviendas en edificaciones multifamiliares:
a) Tendrán dimensiones mínimas de 2.20 m por lado,
medido entre las caras de los paramentos que definen
el pozo.
b) La distancia perpendicular entre los vanos de los
ambientes de dormitorios, estudios, salas de estar y co-
medores, que se sirven del pozo medida en el punto cen-
tral o eje del vano y el muro opuesto que conforma el pozo
no debe ser menor a un tercio de la altura del paramento
mas bajo del pozo, medido a partir del alfeizar del vano
mas bajo.
c) La distancia perpendicular entre los vanos de los
ambientes de servicio, cocinas, pasajes y patios de servi-
cio techados que se sirven del pozo, medida en el punto
central o eje del vano, y el muro opuesto que conforma el
pozo, no debe ser menor a un cuarto de la altura total del
paramento mas bajo del pozo, medido a partir del alfeizar
del vano mas bajo.
Cuando la dimensión del pozo perpendicular a los
vanos a los que sirve, es mayor en mas de 10% al mínimo
establecido en los incisos b) y c) anteriores, la dimensión
perpendicular del pozo se podrá reducir en un porcentaje
proporcional hasta un mínimo de 1.80 m
En edificaciones de 5 pisos o mas, cuando la dimen-
sión del pozo perpendicular a los vanos a los que sirve,
es menor hasta en 20% al mínimo establecido en los inci-
sos b) y c) anteriores, la dimensión mínima perpendicular
del pozo deberá aumentar en un porcentaje proporcional.
Artículo 20.- Los pozos de luz pueden estar techados
con una cubierta transparente y dejando un área abierta
para ventilación, a los lados, superior al 50% del área del
pozo. Esta cubierta no reduce el área libre.
CAPITULO IV
DIMENSIONES MÍNIMAS DE LOS AMBIENTES
Artículo 21.- Las dimensiones, área y volumen, de los
ambientes de las edificaciones deben las necesarias para:
a) Realizar las funciones para las que son destinados.
b) Albergar al número de personas propuesto para rea-
lizar dichas funciones.
c) Tener el volumen de aire requerido por ocupante y
garantizar su renovación natural o artificial.
d) Permitir la circulación de las personas así como su
evacuación en casos de emergencia.
e) Distribuir el mobiliario o equipamiento previsto.
f) Contar con iluminación suficiente.
Artículo 22.- Los ambientes con techos horizontales,
tendrán una altura mínima de piso terminado a cielo raso
de 2.30 m. Las partes mas bajas de los techos inclinados
podrán tener una altura menor. En climas calurosos la al-
tura deberá ser mayor.
Artículo 23.- Los ambientes para equipos o espacios
para instalaciones mecánicas, podrán tener una altura
menor, siempre que permitan el ingreso de personas para
la instalación, reparación o mantenimiento.
Artículo 24.- Las vigas y dinteles, deberán estar a una
altura mínima de 2.10 m sobre el piso terminado.
CAPITULO V
ACCESOS Y PASAJES DE CIRCULACION
Artículo 25.- Los pasajes para el tránsito de personas
deberán cumplir con las siguientes características:
a) Tendrán un ancho libre mínimo calculado en fun-
ción del número de ocupantes a los que sirven.
b) Los pasajes que formen parte de una vía de eva-
cuación carecerán de obstáculos en el ancho requerido,
salvo que se trate de elementos de seguridad o cajas de
paso de instalaciones ubicadas en las paredes, siempre
que no reduzcan en más de 0.15 m el ancho requerido. El
cálculo de los medios de evacuación se establecen en la
norma A-130.
c) La distancia horizontal desde cualquier punto, en el
interior de una edificación, al vestíbulo de acceso de la
edificación o a una circulación vertical que conduzca di-
rectamente al exterior, será como máximo de 45.0 m sin
rociadores o 60.0 m con rociadores.
d) En edificaciones de uso residencial se podrá agre-
gar 11.0 m adicionales, medidos desde la puerta del de-
partamento hasta la puerta de ingreso a la ruta de eva-
cuación.
e) Sin perjuicio del cálculo de evacuación menciona-
do, la dimensión mínima del ancho de los pasajes y circu-
laciones horizontales interiores, medido entre los muros
que lo conforman será las siguientes:
- Interior de las viviendas 0.90 m.
- Pasajes que sirven de acceso hasta a
dos viviendas 1.00 m.
- Pasajes que sirven de acceso hasta a 4
viviendas 1.20 m.
- Áreas de trabajo interiores en oficinas 0.90 m.
- Locales comerciales 1.20 m.
- Locales de salud 1.80 m.
- Locales educativos 1.20 m.
CAPITULO VI
ESCALERAS
Artículo 26.- Las escaleras pueden ser:
a) Integradas
Son aquellas que no están aisladas de las circulacio-
nes horizontales y cuyo objetivo es satisfacer las necesi-
dades de tránsito de las personas entre pisos de manera
fluida y visible.
b) De evacuación
Son aquellas que son a prueba de fuego y humos y
pueden ser:
Con Vestíbulo Previo Ventilado: Sus características
son las siguientes:
- Las cajas de las escaleras deberán ser protegidas
por muros de cierre.
- No deberán tener otras aberturas que las puertas de
acceso.
- El acceso será únicamente a través de un vestíbulo
que separe en forma continua la caja de la escalera del
resto de la edificación
- Los escapes, antes de desembocar en la caja de la
escalera deberán pasar forzosamente por el vestíbulo, el
que deberá tener cuando menos, un vano abierto al exte-
rior de un mínimo de 1.5 m2.
- La puerta de acceso a la caja de la escalera deberá
ser puerta corta fuego con cierre automático.
- En caso el vestíbulo previo este separado de las áreas
de circulación horizontal, la puerta cortafuego deberá ubi-
carse en al acceso al vestíbulo ventilado. En este caso la
puerta entre el vestíbulo y la caja de escalera podrá no
ser cortafuego pero deberá contar con cierre automático.
- En caso que se opte por dar iluminación natural a la
caja de la escalera, se podrá utilizar un vano cerrado con
blocks de vidrio el cual no excederá de 1.50 m2

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PER
U
Presurizadas: Sus características son las siguientes:
- Contarán con un sistema mecánico que inyecta aire
a presión dentro de la caja de la escalera siguiendo los
parámetros técnicos requeridos para estos sistemas.
- Deben estar cerradas al exterior.
- Este tipo de escaleras no están permitidas en edifi-
caciones residenciales.
Abiertas: Sus características son las siguientes:
- Están abiertas al exterior en uno de sus lados con
una superficie de al menos 1 m2 en cada piso
- El vano abierto al exterior estará a una distancia de
3.00 m o más de un vano de la edificación a la que sirve.
- Esta separación deberá tener una resistencia al fue-
go no menor de 1 hora.
- La separación de 3.00 m. deberá ser medida hori-
zontal y perpendicular al vano.
- Esta escalera es solo aceptada para edificaciones
residenciales no mayor a 5 niveles medidos sobre el nivel
de la calle.
Cerradas: Sus características son las siguientes:
- Cuando todos sus lados cuentan con un cerramiento
corta fuego con una resistencia no menor a 1 hora, inclu-
yendo la puerta.
- Serán aceptadas únicamente en edificaciones no ma-
yor de 4 niveles y protegidas 100 % por un sistema de
rociadores según estándar NFPA 13.
El tipo de escalera a proveerse depende del uso y de la
altura de la edificación, de acuerdo con la siguiente tabla:
Integrada De evacuación
Vivienda Hasta 5 niveles Más de 5 niveles
Hospedaje Hasta 3 niveles Más de 3 niveles
Educación Hasta 4 niveles Más de 4 niveles
Salud Hasta 3 niveles Más de 3 niveles
Comercio Hasta 3 niveles Más de 3 niveles
Oficinas Hasta 4 niveles Más de 4 niveles
Servicios comunales Hasta 3 niveles Más de 3 niveles
Recreación y deportes Hasta 3 niveles Más de 3 niveles
Transportes y comunicaciones Hasta 3 niveles Más de 3 niveles
La ventilación al exterior puede ser a un pozo de luz,
cuya dimensión medida perpendicularmente a la superfi-
cie abierta no debe ser menor a un quinto de la altura total
del paramento mas bajo del pozo, medido a partir del al-
feizar del vano mas bajo de la escalera.
Las dimensiones del pozo no deberán ser menores a
2.20 m por lado.
Articulo 27.- Las escaleras de evacuación deberán
cumplir los siguientes requisitos:
a) Ser continuas del primer al último piso, entregando
directamente hacia la vía publica o a un pasadizo compar-
timentado cortafuego que conduzca hacia la vía publica.
b) Tener un ancho libre mínimo entre cerramientos de
1,20 m
c) Tener pasamanos a ambos lados separados de la
pared un máximo de 5 cm. El ancho del pasamanos no
será mayor a 5 cm. Pasamanos de anchos mayores re-
quieren aumentar el ancho de la escalera.
d) Deberán ser construidas de material incombustible
e) En el interior de la caja de la escalera no deberá
existir materiales combustible, ductos o aperturas.
f) Los pases desde el interior de la caja hacia el exte-
rior deberán contar con protección cortafuego (sellador)
no menor a la resistencia contra fuego de la caja.
g) Únicamente son permitidas instalaciones de los sis-
temas de protección contra incendios.
h) Tener cerramientos de la caja de la escalera con
una resistencia al fuego de 1 hora en caso que tenga 5
niveles; de 2 horas en caso que tengan 6 hasta 24 nive-
les; y de 3 horas en caso que tengan 25 niveles o mas.
i) Contar con puertas corta fuego con una resistencia
no menor a 75 % de la resistencia de la caja de escalera a
la que sirven.
j) No será continua a un nivel inferior al primer piso, a
no ser que esté equipada con una barrera aprobada en el
primer piso, que imposibilite a las personas que evacuan
el edificio continuar bajando accidentalmente al sótano.
k) El espacio bajo las escaleras no podrá ser emplea-
do para uso alguno.
l) Deberán contar con un hall previo para la instalación
de un gabinete de manguera contra incendios, con ex-
cepción del uso residencial.
Artículo 28.- El número y ancho de las escaleras se
define según la distancia del ambiente más alejado a la
escalera y el número de ocupantes de la edificación a partir
del segundo piso, según la siguiente tabla:
Uso residencial Ancho total requerido
De 1 a 300 ocupantes 1.20 m. en 1 escalera
De 301 a 800 ocupantes 2.40 m. en 2 escaleras
De 801 a 1,200 ocupantes 3.60 m. en 3 escaleras
Mas de 1,201 ocupantes Un modulo de 0.60 m por cada 360
ocupantes
Uso no residencial Ancho total requerido
De 1 a 250 ocupantes 1.20 m. en 1 escalera
De 251 a 700 ocupantes 2.40 m. en 2 escaleras
De 701 a 1,200 ocupantes 3.60 m. en 3 escaleras
Mas de 1,201 ocupantes Un modulo de 0.60 m por cada 360
ocupantes
Artículo 29.- Las escaleras están conformadas por tra-
mos, descansos y barandas. Los tramos están formados
por gradas. Las gradas están conformadas por pasos y
contrapasos.
Las condiciones que deberán cumplir las escaleras son
las siguientes:
a) En las escaleras integradas, el descanso de las es-
caleras en el nivel del piso al que sirven puede ser el pa-
saje de circulación horizontal del piso.
b) Las edificaciones deben tener escaleras que comu-
niquen todos los niveles.
c) Las escaleras contarán con un máximo de diecisie-
te pasos entre descansos.
d) La dimensión de los descansos deberá tener un mí-
nimo de 0.90 m.
e) En cada tramo de escalera, los pasos y los contra-
pasos serán uniformes, debiendo cumplir con la regla de
2 Contrapasos + 1 Paso, debe tener entre 0.60 m. y 0.64
m., con un mínimo de 0.25 m para los pasos y un máximo
de 0.18 m para los contrapasos, medido entre las proyec-
ciones verticales de dos bordes contiguos.
f) El ancho establecido para las escaleras se conside-
ra entre las paredes de cerramiento que la conforman, o
sus límites en caso de tener uno o ambos lados abiertos.
La presencia de pasamanos no constituye una reducción
del ancho de la escalera.
g) Las escaleras de mas de 1.20 m hasta 2.40 m
tendrán pasamanos a ambos lados. Las que tengan más
de 3.00 m, deberán contar además con un pasamanos
central.
h) Las puertas a los vestíbulos ventilados y a las cajas
de las escaleras tendrán un ancho mínimo de 1.00 m.
i) No podrán ser del tipo caracol.
j) Podrán existir pasos en diagonal siempre que a 0.30
m del inicio del paso, este tenga cuando menos 0.28 m.
k) Las puertas de acceso a las cajas de escalera de-
berán abrir en la dirección del flujo de evacuación de las
personas, y su radio de apertura no deberá invadir el área
formada por el círculo que tiene como radio el ancho de la
escalera.
l) Deberán comunicar todos los niveles incluyendo el
acceso a la azotea.
m) Cuando se requieran dos o más escaleras, estas
deberán ubicarse en rutas opuestas.
n) Las escaleras deben entregar en el nivel de la calle,
directamente hacia el exterior o a un espacio interior di-
rectamente conectado con el exterior, mediante pasajes
protegidos corta fuego, con una resistencia no menor al
de la escalera a la que sirven y de un ancho no menor al
ancho de la escalera.
o) Las puertas que abren al exterior tendrán un ancho
mínimo de 1.00 m.
p) Para el cumplimiento de lo establecido en los inci-
sos m), n) y o), se aceptarán las alternativas establecidas
en Código NFPA 101 para estos casos.
q) Las escaleras mecánicas, no deberán ser conside-
radas como rutas de evacuación
Artículo 30.- Los ascensores en las edificaciones de-
berán cumplir con las siguientes condiciones:

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320648
El Peruano
a) Son obligatorios a partir de un nivel de circulación
común superior a 11.00 m sobre el nivel del ingreso a la
edificación desde la vereda.
b) Los ascensores deberán entregar en los vestíbulos
de distribución de los pisos a los que sirve. No se permi-
ten paradas en descansos intermedios entre pisos. En
caso de proponerse ascensores con apertura directa a
las unidades residenciales en edificios multifamiliares,
estos deberán contar con un vestíbulo previo cerrado.
c) El edificaciones residenciales, no es obligatoria la
llegada del ascensor al sótano de estacionamiento.
Artículo 31.- Para el cálculo del número de ascenso-
res, capacidad de las cabinas y velocidad, se deberá con-
siderar lo siguiente:
a) Destino del edificio.
b) Número de pisos, altura de piso a piso y altura total.
c) Área útil de cada piso.
d) Número de ocupantes por piso.
e) Número de personas visitantes.
f) Tecnología a emplear.
El cálculo del número de ascensores es responsabili-
dad del profesional responsable y del fabricante de los
equipos. Este cálculo forma parte de los documentos del
proyecto.
Artículo 32.- Las rampas para personas deberán te-
ner las siguientes características:
a) Tendrán un ancho mínimo de 0.90 m entre los para-
mentos que la limitan. En ausencia de paramento, se con-
sidera la sección.
b) La pendiente máxima será de 12% y estará deter-
minada por la longitud de la rampa.
c) Deberán tener barandas según el ancho, siguiendo
los mismos criterios que para una escalera.
Artículo 33.- Todas las aberturas al exterior, mezani-
nes, costados abiertos de escaleras, descansos, pasajes
abiertos, rampas, balcones, terrazas, y ventanas de edifi-
cios, que se encuentren a una altura superior a 1.00 m
sobre el suelo adyacente, deberán estar provistas de ba-
randas o antepechos de solidez suficiente para evitar la
caída fortuita de personas. Debiendo tener las siguientes
características:
a) Tendrán una altura mínima de 0.90 m, medida des-
de el nivel de piso interior terminado. En caso de tener
una diferencia sobre el suelo adyacente de 11.00 m o más,
la altura será de 1.00 m como mínimo. Deberán resistir
una sobrecarga horizontal, aplicada en cualquier punto
de su estructura, superior a 50 kilos por metro lineal, sal-
vo en el caso de áreas de uso común en edificios de uso
público en que dicha resistencia no podrá ser inferior a
100 kilos por metro lineal.
b) En los tramos inclinados de escaleras la altura mí-
nima de baranda será de 0.85 m medida verticalmente
desde la arista entre el paso y el contrapaso.
c) Las barandas transparentes y abiertas tendrán sus
elementos de soporte u ornamentales dispuestos de ma-
nera tal que no permitan el paso de una esfera de 0.13 m
de diámetro entre ellos.
d) Se exceptúan de lo dispuesto en este artículo las
áreas cuya función se impediría con la instalación de ba-
randas o antepechos, tales como andenes de descarga.
Artículo 34.- Las dimensiones de los vanos para la
instalación de puertas de acceso, comunicación y salida,
deberán calcularse según el uso de los ambientes a los
que sirven y al tipo de usuario que las empleará, cum-
pliendo los siguientes requisitos:
a) La altura mínima será de 2.10 m.
b) Los anchos mínimos de los vanos en que instalarán
puertas serán:
Vivienda ingreso principal 0.90 m.
Vivienda habitaciones 0.80 m.
Vivienda baños 0.70 m.
c) El ancho de un vano se mide entre muros termi-
nados.
Artículo 35.- Las puertas de evacuación son aquellas
que forman parte de la ruta de evacuación. Las puertas
de uso general podrán ser usadas como puertas de eva-
cuación siempre y cuando cumplan con lo establecido en
la Norma A.130. Las puertas de evacuación deberán cum-
plir con los siguientes requisitos:
a) La sumatoria del ancho de los vanos de las puertas
de evacuación, mas los de uso general que se adecuen
como puertas de evacuación, deberán permitir la evacua-
ción del local al exterior o a una escalera o pasaje de eva-
cuación, según lo establecido en la norma A-130.
b) Deberán ser fácilmente reconocibles como tales, y
señalizadas de acuerdo con la NTP 399.010-1
c) No podrán estar cubiertas con materiales reflectan-
tes o decoraciones que disimulen su ubicación.
d) Deberán abrir en el sentido de la evacuación cuan-
do por esa puerta pasen más de 50 personas.
e) Cuando se ubiquen puertas a ambos lados de un
pasaje de circulación deben abrir 180 grados y no invadir
más del 50% del ancho calculado como vía de evacuación.
f) Las puertas giratorias o corredizas no se conside-
ran puertas de evacuación, a excepción de aquellas que
cuenten con un dispositivo para convertirlas en puertas
batientes.
g) No pueden ser de vidrio crudo. Pueden emplearse
puertas de cristal templado, laminado o con película pro-
tectora.
CAPITULO VI
SERVICIOS SANITARIOS
Artículo 36.- Las edificaciones que contengan varias
unidades inmobiliarias independientes deberán contar con
medidores de agua por cada unidad.
Los medidores deberán estar ubicados en lugares don-
de sea posible su lectura sin que se deba ingresar al inte-
rior de la unidad a la que se mide.
Artículo 37.- El número de aparatos y servicios sani-
tarios para las edificaciones, están establecidos en las
normas específicas según cada uso.
Artículo 38.- El número y características de los servi-
cios sanitarios para discapacitados están establecidos en
la norma A.120 Accesibilidad para personas con discapa-
cidad.
Artículo 39.- Los servicios sanitarios de las edifica-
ciones deberán cumplir con los siguientes requisitos:
a) La distancia máxima de recorrido para acceder a un
servicio sanitario será de 50 m.
b) Los materiales de acabado de los ambientes para
servicios sanitarios serán antideslizantes en pisos e im-
permeables en paredes, y de superficie lavable.
c) Todos los ambientes donde se instalen servicios sa-
nitarios deberán contar con sumideros, para evacuar el
agua de una posible inundación.
d) Los aparatos sanitarios deberán ser de bajo consu-
mo de agua.
e) Los sistemas de control de paso del agua, en servi-
cios sanitarios de uso público, deberán ser de cierre auto-
mático o de válvula fluxométrica.
f) Debe evitarse el registro visual del interior de los
ambientes con servicios sanitarios de uso público.
g) Las puertas de los ambientes con servicios sanita-
rios de uso público deberán contar con un sistema de cie-
rre automático.
CAPITULO VII
DUCTOS
Artículo 40.- Los ambientes destinados a servicios sa-
nitarios podrán ventilarse mediante ductos de ventilación.
Los ductos de ventilación deberán cumplir los siguientes
requisitos:
a) Las dimensiones de los ductos se calcularán a ra-
zón de 0.036 m2 por inodoro de cada servicio sanitario
que ventilan, con un mínimo de 0.24 m2.
b) Cuando los ductos de ventilación alojen montantes
de agua, desagüe o electricidad, deberá incrementarse la
sección del ducto en función del diámetro de las montantes.
c) Cuando los techos sean accesibles para personas,
los ductos de 0.36 m2 o más deberán contar con un sistema
de protección que evite la caída accidental de una persona.
d) Los ductos para ventilación, en edificaciones de más
de 5 pisos, deberán contar con un sistema de extracción
mecánica en cada ambiente que se sirve del ducto o un
sistema de extracción eólica en el último nivel.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PER
U
Artículo 41.- Las edificaciones deberán contar con un
sistema de recolección y almacenamiento de basura o ma-
terial residual, para lo cual deberán tener ambientes para
la disposición de los desperdicios.
El sistema de recolección podrá ser mediante ductos
directamente conectados a un cuarto de basura, o me-
diante el empleo de bolsas que se dispondrán directamente
en contenedores, que podrán estar dentro o fuera de la
edificación, pero dentro del lote.
Artículo 42.-. En caso de existir, las características que
deberán tener los ductos de basura son las siguientes:
a) Sus dimensiones mínimas de la sección del ducto
serán: ancho 0.50 m largo 0.50 m, y deberán estar reves-
tidos interiormente con material liso y de fácil limpieza.
b) La boca de recepción de basura deberá estar cu-
bierta con una compuerta metálica contra incendio y estar
ubicada de manera que no impida el paso de la descarga
de los pisos superiores. No podrán ubicarse en las cajas
de escaleras de evacuación.
c) La boca de recepción de basura deberá ser atendi-
da desde un espacio propio con puerta de cierre, al cual
se accederá desde el vestíbulo de distribución La parte
superior de la boca de recepción de basura deberá estar
ubicada a 0.80 m del nivel de cada piso y tendrá un di-
mensión mínima de 0.40 m por 0.40 m.
d) El extremo superior del ducto de basura deberá so-
bresalir por encima del nivel del último techo y deberá
estar protegido del ingreso de roedores y de la lluvia, pero
permitiendo su fácil ventilación.
Artículo 43.- Los ambientes para almacenamiento de
basura deberán tener como mínimo dimensiones para al-
macenar lo siguiente:
- Uso residencial, a razón de 30 lt./vivienda (0.03 m3)
por día.
- Usos no residenciales donde no se haya establecido
norma específica, a razón de 0.008 m3/m2 techado, sin
incluir los estacionamientos.
Artículo 44.- Las características de los cuartos de
basura serán las siguientes:
a) Las dimensiones serán las necesarias para colocar
el número de recipientes necesarios para contener la ba-
sura que será colectada diariamente y permitir la manipu-
lación de los recipientes llenos. Deberá preverse un es-
pacio para la colocación de carretillas o herramientas para
su manipulación.
b) Las paredes y pisos serán de materiales de fácil
limpieza.
c) El sistema de ventilación será natural o forzado, pro-
tegido contra el ingreso de roedores.
d) La boca de descarga tendrá una compuerta metáli-
ca a una altura que permita su vertido directamente sobre
el recipiente
Artículo 45.- En las edificaciones donde no se exige
ducto de basura, deberán existir espacios exteriores para
la colocación de los contenedores de basura, pudiendo
ser cuartos de basura cerrados o muebles urbanos fijos
capaces de recibir el número de contenedores de basura
necesarios para la cantidad generada en un día por la
población que atiende.
Artículo 46.- Los ductos verticales en donde se alojen
montantes de agua y electricidad, deberán tener un lado
abierto hacia un ambiente de uso común.
Los ductos que contengan montantes de agua deberán
contar en la parte más baja con un sumidero conectado a
la red pública del diámetro de la montante más grande.
CAPITULO VIII
REQUISITOS DE ILUMINACION
Artículo 47.- Los ambientes de las edificaciones con-
tarán con componentes que aseguren la iluminación na-
tural y artificial necesaria para el uso por sus ocupantes.
Se permitirá la iluminación natural por medio de teati-
nas o tragaluces.
Artículo 48.- Los ambientes tendrán iluminación natu-
ral directa desde el exterior y sus vanos tendrán un área
suficiente como para garantizar un nivel de iluminación
de acuerdo con el uso al que está destinado.
Los ambientes destinados a cocinas, servicios sanita-
rios, pasajes de circulación, depósitos y almacenamiento,
podrán iluminar a través de otros ambientes.
Artículo 49.- El coeficiente de transmisión lumínica del
material transparente o translúcido, que sirva de cierre de
los vanos, no será inferior a 0.90 m. En caso de ser infe-
rior deberán incrementarse las dimensiones del vano.
Artículo 50.- Todos los ambientes contarán, además,
con medios artificiales de iluminación en los que las lumi-
narias factibles de ser instaladas deberán proporcionar
los niveles de iluminación para la función que se desarro-
lla en ellos, según lo establecido en la norma EM.010
CAPITULO IX
REQUISITOS DE VENTILACION Y
ACONDICIONAMIENTO AMBIENTAL
Artículo 51.- Todos los ambientes deberán tener al me-
nos un vano que permita la entrada de aire desde el exte-
rior. Los ambientes destinados a servicios sanitarios, pa-
sajes de circulación, depósitos y almacenamiento o don-
de se realicen actividades en los que ingresen personas
de manera eventual, podrán tener una solución de venti-
lación mecánica a través de ductos exclusivos u otros
ambientes.
Artículo 52.- Los elementos de ventilación de los am-
bientes deberán tener los siguientes requisitos:
a) El área de abertura del vano hacia el exterior no
será inferior al 5% de la superficie de la habitación que se
ventila.
b) Los servicios sanitarios, almacenes y depósitos pue-
den ser ventilados por medios mecánicos o mediante duc-
tos de ventilación.
Artículo 53.- Los ambientes que en su condición de
funcionamiento normal no tengan ventilación directa ha-
cia el exterior deberán contar con un sistema mecánico
de renovación de aire.
Artículo 54.- Los sistemas de aire acondicionado pro-
veerán aire a una temperatura de 24 °C ± 2 °C, medida en
bulbo seco y una humedad relativa de 50% ± 5%. Los
sistemas tendrán filtros mecánicos de fibra de vidrio para
tener una adecuada limpieza del aire.
En los locales en que se instale un sistema de aire
acondicionado, que requiera condiciones herméticas, se
instalarán rejillas de ventilación de emergencia hacia áreas
exteriores con un área cuando menos del 2% del área del
ambiente, o bien contar con un sistema de generación de
energía eléctrica de emergencia suficiente para mante-
ner el sistema de aire acondicionado funcionando en con-
diciones normales o hasta permitir la evacuación de la
edificación.
Artículo 55.- Los ambientes deberán contar con un
grado de aislamiento térmico y acústico, del exterior, con-
siderando la localización de la edificación, que le permita
el uso óptimo, de acuerdo con la función que se desarro-
llará en el.
Artículo 56.- Los requisitos para lograr un suficiente
aislamiento térmico, en zonas donde la temperatura des-
cienda por debajo de los 12 grados Celsius, serán los si-
guientes:
a) Los paramentos exteriores deberán ejecutarse con
materiales aislantes que permitan mantener el nivel de
confort al interior de los ambientes, bien sea por medios
mecánicos o naturales.
b) Las puertas y ventanas al exterior deberán permitir
un cierre hermético.
Artículo 57.- Los ambientes en los que se desarrollen
funciones generadoras de ruido, deben ser aislados de
manera que no interfieran con las funciones que se desa-
rrollen en las edificaciones vecinas.
Artículo 58.- Todas las instalaciones mecánicas, cuyo
funcionamiento pueda producir ruidos o vibraciones mo-
lestas a los ocupantes de una edificación, deberán estar
dotados de los dispositivos que aíslen las vibraciones de
la estructura, y contar con el aislamiento acústico que evi-
te la transmisión de ruidos molestos hacia el exterior.
CAPITULO X
CALCULO DE OCUPANTES DE UNA EDIFICACION
Artículo 59.- El cálculo de ocupantes de una edifica-
ción se hará según lo establecido para cada tipo en las
normas específicas A.020, A.030, A.040, A.050, A.060,
A.070, A.080, A.090, A.100 y A.110.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320650
El Peruano
El número de ocupantes es de aplicación exclusiva-
mente para el cálculo de las salidas de emergencia, pa-
sajes de circulación de personas, ascensores y ancho y
número de escaleras.
En caso de edificaciones con dos o más usos se cal-
culará el número de ocupantes correspondiente a cada
área según su uso. Cuando en una misma área se con-
templen usos diferentes deberá considerarse el número
de ocupantes más exigente.
CAPITULO XI
ESTACIONAMIENTOS
Artículo 60.- Toda edificación deberá proyectarse con
una dotación mínima de estacionamientos dentro del lote
en que se edifica, de acuerdo a su uso y según lo estable-
cido en el Plan Urbano.
Artículo 61.- Los estacionamientos estarán ubicados
dentro de la misma edificación a la que sirven, y solo en
casos excepcionales por déficit de estacionamiento, se
ubicarán en predios distintos. Estos espacios podrán es-
tar ubicados en sótano, a nivel del suelo o en piso alto y
constituyen un uso complementario al uso principal de la
edificación.
Articulo 62.- En los casos excepcionales por déficit
de estacionamiento, los espacios de estacionamientos re-
queridos, deberán ser adquiridos en predios que se en-
cuentren a una distancia de recorrido peatonal cercana a
la Edificación que origina el déficit, mediante la modali-
dad que establezca la Municipalidad correspondiente, o
resolverse de acuerdo a lo establecido en el Plan Urbano.
Articulo 63.- Los casos excepcionales por déficit de es-
tacionamientos solamente se darán, cuando no es posible
el acceso de los vehículos requeridos al inmueble que ori-
gina el déficit, por alguno de los siguientes motivos:
a) Por estar el inmueble frente a una vía peatonal,
b) Por tratarse de remodelaciones de inmuebles con o
sin cambio de uso, que no permitan colocar la cantidad
de estacionamientos requerida.
c) Proyectos o Programas de Densificación Urbana.
d) Intervenciones en Monumentos históricos o inmue-
bles de valor monumental.
e) Otros, que estén contemplados en el Plan Urbano.
Artículo 64.- Los estacionamientos que deben consi-
derarse son para automóviles y camionetas para el trans-
porte de personas con hasta 7 asientos.
Para el estacionamiento de otro tipo de vehículos, es
requisito efectuar los cálculos de espacios de estaciona-
miento y maniobras según sus características.
Artículo 65.- Las características a considerar en la pro-
visión de espacios de estacionamientos de uso privado
serán las siguientes:
a) Las dimensiones libres mínimas de un espacio de
estacionamiento serán:
Cuando se coloquen:
Tres o más estacionamientos continuos, Ancho: 2.40 m cada uno
Dos estacionamientos continuos Ancho: 2.50 m cada uno
Estacionamientos individuales Ancho: 2.70 m cada uno
En todos los casos Largo: 5.00 m.
Altura: 2.10 m.
b) Los elementos estructurales podrán ocupar hasta
el 5% del ancho del estacionamiento, cuando este tenga
las dimensiones mínimas.
c) La distancia mínima entre los espacios de estacio-
namiento opuestos o entre la parte posterior de un espa-
cio de estacionamiento y la pared de cierre opuesta, será
de 6.00 m.
d) Los espacios de estacionamiento no deben invadir
ni ubicarse frente a las rutas de ingreso o evacuación de
las personas.
e) Los estacionamientos dobles, es decir uno tras otro,
se contabilizan para alcanzar el número de estacionamien-
tos exigido en el plan urbano, pero constituyen una sola
unidad inmobiliaria.
f) No se deberán ubicar espacios de estacionamiento
en un radio de 10 m. de un hidrante ni a 3 m. de una
conexión de bomberos (siamesa de inyección).
Artículo 66.- Las características a considerar en la pro-
visión de espacios de estacionamientos de uso público
serán las siguientes:
a) Las dimensiones mínimas de un espacio de esta-
cionamiento serán:
Cuando se coloquen:
Tres o más estacionamientos continuos, Ancho: 2.50 m cada uno
Dos estacionamientos continuos Ancho: 2.60 m cada uno
Estacionamientos individuales Ancho: 3.00 m cada uno
En todos los casos Largo: 5.00 m.
Altura: 2.10 m.
b) Los elementos estructurales podrán ocupar hasta
el 5% del ancho del estacionamiento, cuando este tenga
las dimensiones mínimas.
c) La distancia mínima entre los espacios de estacio-
namiento opuestos o entre la parte posterior de un espa-
cio de estacionamiento y la pared de cierre opuesta, será
de 6.50 m.
d) Los espacios de estacionamiento no deben invadir,
ni ubicarse frente a las rutas de ingreso o evacuación de
las personas.
e) No se deberán ubicar espacios de estacionamiento
en un radio de 10 m. de un hidrante ni a 3 m. de una
conexión de bomberos (siamesa de inyección).
f) Deberá considerarse en el acceso y circulación, el
ancho, altura y radio de giro de las unidades del Cuerpo
de Bomberos
Artículo 67.- Las zonas destinadas a estacionamien-
to de vehículos deberán cumplir los siguientes requisitos:
a) El acceso y salida a una zona de estacionamiento
podrá proponerse de manera conjunta o separada.
b) El ingreso de vehículos deberá respetar las siguien-
tes dimensiones entre paramentos:
Para 1 vehículo: 2.70 m.
Para 2 vehículos en paralelo: 4.80 m.
Para 3 vehículos en paralelo: 7.00 m.
Para ingreso a una zona de
estacionamiento para menos de
40 vehículos: 3.00 m.
estacionamiento con más de
40 vehículos hasta 200 vehículos: 6.00 m o un ingreso y sa-
lida independientes de
3.00 m. cada una.
estacionamiento con más de 200
vehículos, hasta 600 vehículos 12.00 m. o un ingreso do-
ble de 6.00 m. y salida
doble de 6.00 m.
c) Las puertas de los ingresos a estacionamientos po-
drán estar ubicadas en el límite de propiedad siempre que
la apertura de la puerta no invada la vereda, de lo contra-
rio deberán estar ubicadas a una distancia suficiente que
permita la apertura de la puerta sin interferir con el tránsi-
to de personas por la vereda.
d) Las rampas de acceso a sótanos, semi-sótanos o
pisos superiores, deberán tener una pendiente no mayor
a 15%. Los cambios entre planos de diferente pendiente
deberán resolverse mediante curvas de transición
e) Las rampas deberán iniciarse a una distancia míni-
ma de 3.00 m. del límite de propiedad. En esta distancia
el piso deberá ser horizontal al nivel de la vereda.
f) Los accesos de vehículos a zonas de estacionamien-
to podrán estar ubicados en los retiros, siempre que la
solución no afecte el tránsito de vehículos por la vía des-
de la que se accede.
g) El radio de giro de las rampas será de 5.00 m medi-
dos al eje del carril de circulación vehicular.
Artículo 68.- El acceso a estacionamientos con más
de 150 vehículos podrá cortar la vereda, para lo cual de-
berán contar con rampas a ambos lados.
Las veredas que deban ser cruzadas por los vehículos
a zonas de estacionamiento individuales o con menos de
150 vehículos mantendrán su nivel en cuyo caso se debe-
rá proveer de rampas para los vehículos en la berma, y
donde no exista berma, fuera de los límites de la vereda.
Artículo 69.- la ventilación de las zonas de estaciona-
miento de vehículos, cualquiera sea su dimensión debe
estar garantizada, de manera natural o mecánica.
Las zonas de estacionamiento en sótanos de un solo
nivel, a nivel o en pisos superiores, que tengan o no enci-
ma una edificación de uso comercial o residencial, requeri-

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PER
U
rán de ventilación natural suficiente para permitir la elimi-
nación del monóxido de carbono emitido por los vehículos.
Las zonas de estacionamiento en sótanos a partir del
segundo sótano, requieren de un sistema mecánico de
extracción de monóxido de carbono, a menos que se pue-
da demostrar una eficiente ventilación natural.
El sistema de extracción deberá contar con ductos
de salida de gases que no afecten las edificaciones co-
lindantes.
NORMA A.020
VIVIENDA
CAPITULO I
GENERALIDADES
Artículo 1.- Constituyen edificaciones para fines de vi-
vienda aquellas que tienen como uso principal o exclusivo
la residencia de las familias, satisfaciendo sus necesida-
des habitacionales y funcionales de manera adecuada.
Artículo 2.- Toda vivienda deberá contar cuando me-
nos, con espacios para las funciones de aseo personal,
descanso, alimentación y recreación.
Artículo 3.- Las viviendas pueden edificarse de los si-
guientes tipos:
- Unifamiliar, cuando se trate de una vivienda sobre
un lote.
- Edificio multifamiliar, cuando se trate de dos o mas
viviendas en una sola edificación y donde el terreno es de
propiedad común.
- Conjunto Residencial, cuando se trate de dos o mas
viviendas en varias edificaciones independientes y donde
el terreno es de propiedad común.
- Quinta, cuando se trate de dos o más viviendas so-
bre lotes propios que comparten un acceso común.
Artículo 4.- Las viviendas deberán estar ubicadas en
las zonas residenciales establecidas en el plano de Zoni-
ficación, en zonas urbanas con zonificación compatible o
en zonas rurales.
Artículo 5.- Para el cálculo de la densidad habitacio-
nal, el número de habitantes de una vivienda, está en fun-
ción del número de dormitorios, según lo siguiente:
Vivienda Número de Habitantes
De un dormitorio 2
De dos dormitorios 3
De tres dormitorios o más 5
CAPITULO II
CONDICIONES DE DISEÑO
Artículo 6.- Las viviendas, deberán cumplir con lo es-
tablecido en la Norma A-010 Condiciones Generales de
Diseño, en lo que le sea aplicable.
Artículo 7.- Las dimensiones de los ambientes que
constituyen la vivienda serán aquellas que permitan la cir-
culación y el amoblamiento requerido para la función pro-
puesta, acorde con el número de habitantes de la vivien-
da. Las dimensiones de los muebles se sustentan en las
características antropométricas de las personas que la ha-
bitarán.
Articulo 8.- El área techada mínima de una vivienda
sin capacidad de ampliación (departamentos en edificios
multifamiliares o en conjuntos residenciales sujetos al ré-
gimen de propiedad horizontal) será de 40 m2.
El área techada mínima de una vivienda unifamiliar
en su forma inicial, con posibilidad de expansión será
de 25 m2.
Estas áreas mínimas no son de aplicación para las vi-
viendas edificadas dentro de los programas de promoción
del acceso a la propiedad privada de la vivienda.
De acuerdo a lo que establezca el Plan Urbano, en ciertas
zonas se podrá proponer un área mínima de hasta 16 m2.
para viviendas unipersonales, siempre que se pueda ga-
rantizar que se mantendrá este uso.
Artículo 9.- Los ambientes de aseo podrán prestar ser-
vicio desde cualquier ambiente de la vivienda. La cocina
podrá prestar servicio desde el Comedor, Estar-Comedor
o desde una circulación que la integre a el. La lavandería
podrá prestar servicio desde la cocina o desde una circu-
lación común a varios ambientes.
Artículo 10.- Las escaleras y corredores al interior de
las viviendas, que se desarrollen entre muros deberán
tener un ancho libre mínimo de 0.90 m.
Las escaleras que se desarrollen en un tramo con un
lado abierto o en dos tramos sin muro intermedio, podrán
tener un ancho libre mínimo de 0.80 m.
Artículo 11.- En las zonas que el Plan Urbano lo per-
mita, se podrá construirse edificaciones de seis niveles
sin ascensores, siempre y cuando el quinto nivel corres-
ponda a un departamento tipo dúplex, y el edificio no cuen-
te con semisótano.
Artículo 12.- El acceso a las viviendas unifamiliares
deberá tener un ancho mínimo de 0.90 m.
Los accesos a las edificaciones multifamiliares y a
aquellas que forman parte de conjuntos residenciales, de-
berán tener un ancho mínimo de 1.00 m y cumplir con lo
establecido en la Norma A-120 Accesibilidad Para Perso-
nas Con Discapacidad.
Artículo 13.- En el caso de viviendas unifamiliares
podrá plantearse su ejecución por etapas, siempre que la
unidad básica o núcleo básico cumpla con el área esta-
blecida en el artículo 8 de la presente norma y se propor-
cione al adquiriente los planos de la vivienda completa,
aprobados por la Municipalidad correspondiente.
Artículo 14.- Las viviendas pueden edificarse simultá-
neamente con la habilitación urbana.
En caso de viviendas que se puedan ampliar, el dise-
ño arquitectónico y estructural, así como el sistema cons-
tructivo a emplear, estarán concebidos de tal manera que
sus ampliaciones puedan ser encargadas directamente
por el propietario.
Articulo 15- El número de estacionamientos exigibles
será establecido en el Plan Urbano de acuerdo con las con-
diciones socio-económicas de cada localidad. En caso de
no existir este parámetro, se considerará como mínimo un
estacionamiento por cada tres unidades de vivienda y en
las Habilitaciones Urbanas Tipo 5 para vivienda unifamiliar,
no será exigible estacionamiento al interior de los lotes.
CAPITULO III
CARACTERISTICAS DE LAS VIVIENDAS
Articulo 16.- La vivienda debe permitir el desarrollo
de las actividades humanas en condiciones de higiene y
salud para sus ocupantes, creando espacios seguros para
la familia que la habita, proponiendo una solución acorde
con el medio ambiente.
Los ambientes deberán disponerse de manera tal que
garanticen su uso más eficiente, empleando materiales
que demanden un bajo grado de mantenimiento.
Los constructores de viviendas deberán informar a los
propietarios sobre los elementos que conforman su vivien-
da, sus necesidades de mantenimiento y el funcionamiento
de las instalaciones eléctricas, sanitarias, de comunica-
ciones, de gas y mecánicas si fuera el caso.
Articulo 17.- Para la edificación de viviendas se de-
berá verificar previamente la resistencia y morfología del
suelo mediante un estudio. El suelo debe tener caracte-
rísticas que permitan una solución estructural que garan-
tice la estabilidad de la edificación.
Igualmente deberá verificarse el estado de las edifica-
ciones colindantes con el fin de contar con una propuesta
que no comprometa la estabilidad y seguridad de las edi-
ficaciones vecinas
Las viviendas deberán ser edificadas en lugares que
cuenten con instalaciones de servicios de agua y energía
eléctrica o con un proyecto que prevea su instalación en
un plazo razonable.
En caso de existir agua subterránea deberá preverse
una solución que impermeabilice la superficie construida
en contacto con el suelo, de manera que se evite el paso
de la humedad del suelo hacia el interior de la vivienda.
Las superficies exteriores expuestas a la acción del
agua por riego de jardines o lluvia deberán estar protegi-
das e impermeabilizadas para evitar el paso del agua por
capilaridad, hasta una altura de 0.15 m. por encima del
nivel del suelo exterior.
Articulo 18.- Los materiales constitutivos de los ce-
rramientos exteriores deberán ser estables, mantener un
comportamiento resistente al fuego, dotar de protección
acústica y evitar que el agua de lluvia o de riego de jardi-
nes filtre hacia el interior.
De preferencia el aislamiento térmico de transmisión
térmica K del cerramiento no será superior a 1.20 W/mt2C

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320652
El Peruano
Articulo 19.- La ventanas que dan iluminación y ven-
tilación a los ambientes, deberán tener un cierre ade-
cuado a las condiciones del clima, y contar con carpin-
tería de materiales compatibles con los materiales del
cerramiento.
Los vidrios crudos deberán contar con carpintería de
soporte en todos sus lados. De lo contrario deberán ser
templados.
Las ventanas deberán ser de fácil operación y en to-
dos los casos permitir su limpieza desde la habitación que
iluminan y ventilan.
El alfeizar de una ventana tendrá una altura mínima
de 0.90 m. En caso que esta altura sea menor, la parte de
la ventana entre el nivel del alfeizar y los 0.90 m deberá
ser fija y el vidrio templado o con una baranda de protec-
ción interior o exterior con elementos espaciados un máxi-
mo de 0.15 m.
Los vidrios deben ser instalados con tolerancias sufi-
cientes como para absorber las dilataciones y movimien-
tos sísmicos.
Las puertas con superficies vidriadas deberán tener
bandas señalizadoras entre 1.20 m y 0.90 m. de altura
Articulo 20.- Los tabiques interiores deberán tener un
ancho mínimo de 0.07 m. entre ambos lados terminados.
Los tabiques exteriores o divisorios entre unidades inmo-
biliarias diferentes, deberán tener un ancho en función de
las necesidades de aislamiento térmico, acústico y climá-
tico y el material a emplear.
En caso que los tabiques que alojen tuberías de agua
o desagüe deberán tener un ancho que permita un recu-
brimiento mínimo de 1 cm. entre la superficie del tubo y la
cara exterior del tabique acabado.
La altura mínima de los tabiques divisorios de zonas
no cubiertas (patios y jardines) entre viviendas, será de
2.30 m contados a partir del piso terminado del ambiente
con nivel mas alto
La capacidad de aislamiento de los tabiques divisorios
entre viviendas diferentes será de 45 db.
La protección contra incendio de los tabiques diviso-
rios entre viviendas o entre estas y zonas de uso común
deberán tener una resistencia al fuego de 2 horas.
Artículo 21.- Las montantes verticales de agua entre
el sistema de bombeo y el tanque elevado o entre estos y
los medidores de caudal, así como las montantes de elec-
tricidad entre el medidor y la caja de distribución, y las
montantes de comunicaciones entre la acometida y la caja
de distribución, deberán estar alojadas en ductos uno de
cuyos lados debe ser accesible con el fin de permitir su
registro, mantenimiento y reparación. Estos ductos no
podrán abrir hacia las cajas de escaleras.
Las tuberías de distribución interiores empotradas en
cocinas y baños deberán seguir cursos que eviten su in-
terferencia con la instalación de mobiliario.
Articulo 22.- Los acabados de pisos deberán ser resis-
tentes a la abrasión, al desgaste, y al punzonamiento, y
mantenerse estables frente al ataque de ácidos domésticos.
Los pisos exteriores deberán ser antideslizantes.
Los pisos de las cocinas deberán ser resistentes a la
grasa y aceite
Articulo 23.- Las cubiertas ligeras deberán evitar la
filtración de agua hacia el interior de la vivienda, y estar
fijadas a la estructura de manera de resistir la acción de
los vientos dominantes
Los techos, o azoteas de uso de los ocupantes de la
edificación, deberán contar con parapetos de protección
de un mínimo de 1.10 m de altura.
El último techo de una vivienda unifamiliar de varios
pisos o multifamiliar, deberá tener un aislamiento térmico
que permita un nivel de confort similar al de los demás
pisos.
Los techos deben contar con un sistema de evacua-
ción del agua de lluvias hasta el suelo o hasta el sistema
de alcantarillado. Deberá evitarse el posible empozamiento
de agua de lluvias.
Las cubiertas inclinadas deben ser capaces de permitir
el acceso de personas para reparación o mantenimiento
Artículo 24.- Las edificaciones para vivienda estarán
provistas de servicios sanitarios, según las siguientes can-
tidades mínimas:
Viviendas hasta 25 m2: 1 inodoro, 1 ducha y 1 lavadero
Viviendas con más de 25 m2: 1 inodoro, 1 lavatorio, 1 ducha y 1
lavadero
Articulo 25.- Las tuberías de instalaciones sanitarias
deben estar identificadas para su reparación.
Todos los ambientes de aseo o donde se encuentre un
aparato sanitario deberán contar con una válvula de con-
trol y un sumidero capaz de recoger el agua que pudiera
fugar en un desperfecto.
Articulo 26.- Las instalaciones eléctricas serán de una
tensión de 220 voltios y contar con dispositivos automáti-
cos de interrupción por sobrecarga, y podrán ser empo-
trados o visibles. En este último caso deberán estar pro-
tegidos por tubos o canaletas.
Los medidores de consumo podrán ser monofásicos o
trifásicos, y se deberá proveer uno por cada vivienda.
Las instalaciones de comunicaciones deberán contar
con cajas de recepción de los servicios que puedan ser
atendidas desde el exterior de las viviendas o desde las
zonas de uso común.
Las viviendas unifamiliares deberán estar preparadas
para recibir al menos una salida de telefonía fija.
Además de lo anterior las viviendas en edificios multi-
familiares y conjuntos residenciales deberán contar con
un enlace para intercomunicador con el ingreso o porte-
ría, y una conexión a información por cable.
Se podrán colocar mecanismos automáticos de encen-
dido para ahorro de energía.
En las localidades donde se puedan presentar tormen-
tas eléctricas, las edificaciones de más de doce pisos de-
berán estar provistas de pararrayos.
Articulo 27.- Las instalaciones de gas deberán contar
con medidores individuales para cada vivienda, los mis-
mos que estarán colocados al exterior de la vivienda o en
un espacio de uso común.
Las canalizaciones de la red de conducción de gas
serán visibles, exteriores y alojadas en espacios protegi-
dos de golpes accidentales.
Los equipos que funcionen a gas tendrán una llave
individual de control.
Los calentadores de agua a gas deberán estar ubica-
dos en lugares con una ventilación directa permanente
hacia el exterior.
Articulo 28.- Las viviendas edificadas dentro de los
Programas de promoción del acceso a la propiedad priva-
da de la vivienda, serán construidas con materiales y sis-
temas constructivos aprobados por el Servicio Nacional
de Normalización, Capacitación e Investigación para la In-
dustria de la Construcción – SENCICO, pudiendo las ins-
talaciones eléctricas y sanitarias ser sobrepuestas.
En las habilitaciones urbanas tipo 5 (habilitación urba-
na con construcción simultánea) para edificaciones de vi-
viendas unifamiliares, correspondiente a este tipo de pro-
gramas, no será exigible área libre mínima al interior del
lote, siempre que los ambientes resuelvan su iluminación
y ventilación en concordancia con lo dispuesto en la nor-
ma A.010 Condiciones Generales de Diseño del presente
Reglamento.
CAPITULO IV
CONDICIONES ADICIONALES PARA CONJUNTOS
RESIDENCIALES Y QUINTAS
Articulo 29.- Los conjuntos residenciales y las quin-
tas están compuestos por edificaciones independientes
unifamiliares o multifamiliares, espacios para estaciona-
miento de vehículos, áreas comunes y servicios comu-
nes.
El objeto de un conjunto residencial y de una quinta es
posibilitar el acceso a servicios comunes que generan un
beneficio a sus habitantes.
Estos servicios son: recreación pasiva (áreas verdes y
mobiliario urbano), recreación activa (juegos infantiles y
deportes), seguridad (control de accesos y guardianía) y
actividades sociales (salas de reunión).
Las áreas no techadas de las viviendas podrán estar
delimitadas por paramentos transparentes o vivos.
Las distancias entre las edificaciones, así como los
pozos de luz deberán respetar lo dispuesto en la norma
A-010. Condiciones generales de diseño.
Artículo 30.- Los proyectos que se desarrollen en lo-
tes iguales o mayores a 450 m2 podrán acogerse a los
parámetros de altura y Coeficiente de Edificación estable-
cidos para Conjuntos Residenciales, de acuerdo a la Zo-
nificación correspondiente.
Artículo 31.- En los Conjuntos Residenciales y en las
quintas, cuando estén conformados por viviendas unifa-
miliares, se permitirá el crecimiento hasta una altura máxi-
ma de tres niveles, pudiendo sólo en estos casos, autori-

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PER
U
zarse su construcción por etapas. Para tal efecto, el pro-
motor consignará esta posibilidad en la documentación
de compraventa de las viviendas, debiendo proporcionar
a los propietarios los planos de las ampliaciones corres-
pondientes, el sistema de construcción empleado y el
Reglamento Interno.
Artículo 32.- La entidad prestadora de servicios de sa-
neamiento instalará además del medidor o medidores para
las áreas comunes del Conjunto Residencial o Quintas,
un medidor de agua para cada una de las viviendas inte-
grantes del Conjunto Residencial o Quinta. El consumo
que corresponda a las áreas comunes deberá facturarse
en el recibo individual de cada vivienda, en función a su
porcentaje de participación en el Conjunto Residencial.
Dicha información será consignada en los contratos de
compraventa de cada vivienda por el promotor o cons-
tructor del Conjunto Residencial.
En el caso de Conjuntos Residenciales en base a edi-
ficios multifamiliares, se instalará adicionalmente un me-
didor totalizador del consumo de cada edificio. El consu-
mo que corresponda a las áreas comunes del edificio,
deberá facturarse en el recibo individual de cada unidad
de vivienda. En este caso, el consumo registrado por el
medidor o medidores de las áreas comunes del Conjunto
Residencial se facturará por separado a la Junta de Pro-
pietarios, de igual forma se procederá para los casos en
que además de edificios multifamiliares se incluyan vivien-
das unifamiliares.
El mantenimiento de los sistemas de abastecimiento de
agua al interior del Conjunto Residencial o de la Quinta, se
realizará por la entidad prestadora de servicios hasta el in-
greso a las viviendas o edificios multifamiliares, las redes
principales de agua potable y alcantarillado deberán ubi-
carse en áreas libres o debajo de vías de sección no me-
nor a 7.20 Ml., y a una distancia no mayor de 25.00 Ml. de
los ingresos señalados. El reglamento interno establecerá
las facilidades de acceso, para el mantenimiento de las re-
des sanitarias. En los casos en que el sistema se resuelva
a través de un reservorio central, su mantenimiento tam-
bién estará a cargo de la empresa prestadora de servicios.
Las empresas prestadoras de servicios de saneamien-
to, podrán evaluar alternativas técnicas distintas a los re-
servorios a que se refiere el párrafo anterior, aceptando
aquellas que garanticen las presiones mínimas de servi-
cios en los diferentes niveles de las edificaciones.
Igualmente evaluarán técnicas alternativas distintas a
las convencionales para la disposición de aguas residua-
les, siempre y cuando estas estén orientadas al reuso de
agua para riego de áreas verdes.
Artículo 33.- La entidad prestadora de servicios de
electricidad instalará, además del medidor o medidores
para las áreas comunes del Conjunto Residencial o Quin-
ta, un medidor para cada una de las viviendas integrantes
del Conjunto Residencial o Quinta. El consumo que co-
rresponda a las áreas comunes, deberá facturarse en el
recibo individual de cada vivienda, en función a su por-
centaje de participación en el Conjunto Residencial o Quin-
ta. Dicha información será consignada en los contratos
de compraventa de cada vivienda por el promotor o cons-
tructor del Conjunto Residencial.
En el caso de Conjuntos Residenciales en base a edi-
ficios multifamiliares, se instalará adicionalmente un me-
didor para las áreas interiores comunes de cada edificio.
El mantenimiento de los sistemas de abastecimiento
de energía al interior del Conjunto Residencial o al inte-
rior de cada edificio, será administrado por la correspon-
diente Junta de Propietarios.
CAPITULO V
CONDICIONES DE DISEÑO PARA PROYECTOS DE
DENSIFICACION URBANA
Artículo 34.- En las zonas consideradas en el Plan
Urbano con Zonificación Residencia mayor a la estableci-
da originalmente o en los proyectos de densificación ur-
bana, es posible incrementar el número preexistente de
viviendas sobre un lote. En este caso se podrá hacer uso
de los retiros o de las áreas libres para ubicar las circula-
ciones verticales de acceso a las nuevas viviendas, las
mismas que deberán respetar las características de la
edificación y del entorno.
Artículo 35.- La altura máxima será de cuatro pisos y
el área libre mínima al interior del lote podrá ser inferior a
la normativa, siempre que se cumpla con lo dispuesto en
la Norma A-010 Condiciones Generales de Diseño.
NORMA A. 030
HOSPEDAJE
CAPITULO I
ASPECTOS GENERALES
Artículo 1.- La presente norma técnica es de aplica-
ción a las edificaciones destinadas a hospedaje cualquie-
ra sea su naturaleza y régimen de explotación.
Articulo 2.- Las edificaciones destinadas a hospedaje
para efectos de la aplicación de la presente norma se de-
finen como establecimientos que prestan servicio tempo-
ral de alojamiento a personas y que, debidamente clasifi-
cados y/o categorizados, cumplen con los requisitos de
infraestructura y servicios señalados en la legislación vi-
gente sobre la materia.
Artículo 3.- Para efectos de la aplicación de la presen-
te norma, las edificaciones destinadas a hospedaje son es-
tablecimientos que prestan servicio y atención temporal de
alojamiento a personas en condiciones de habitabilidad.
Artículo 4.- Las edificaciones destinadas a hospeda-
je, deben cumplir con los requisitos de infraestructura y
servicios señalados en el «Reglamento de Establecimien-
tos de Hospedajes», aprobado por la autoridad compe-
tente según haya sido clasificada y/o categorizada.
Artículo 5.- En tanto se proceda a su clasificación y/o
categorización, se deberá asegurar que la edificación cum-
pla las siguientes condiciones mínimas:
a) El número de habitaciones debe ser de seis (6) o
más;
b) Tener un ingreso diferenciado para la circulación de
los huéspedes y personal de servicio;
c) Contar con un área de recepción;
d) El área de las habitaciones (incluyendo el área de
clóset y guardarropa) de tener como mínimo 6 m2;
e) El área total de los servicios higiénicos privados o
comunes debe tener como mínimo 2 m2;
f) Los servicios higiénicos deben ser revestidos con
material impermeable. En el caso del área de ducha, di-
cho revestimiento será de 1.80 m;
g) Para el caso de un establecimiento de cinco (5) o más
pisos, este debe contar por lo menos con un ascensor;
h) La edificación debe guardar armonía con el entorno
en el que se ubica;
i) Los aspectos relativos a condiciones generales de
diseño y accesibilidad para personas con discapacidad,
deberán cumplir con las disposiciones contenidas en las
normas A-010 y A-120.
j) Los aspectos relativos a los medios de evacuación y
protección contra incendios deberán cumplir con las dis-
posiciones contenidas en la Norma A-130: Requisitos de
Seguridad.
Artículo 6.- Los establecimientos de hospedaje se cla-
sifican y/o categorizan en la siguiente forma:
Clase Categoría
Hotel Una a cinco estrellas
Apart-hotel Tres a cinco estrellas
Hostal Una a tres estrellas
Resort Tres a cinco estrellas
Ecolodge ——
Albergue ——
a) Hotel
Establecimiento que cuenta con no menos de 20 habi-
taciones y que ocupa la totalidad de un edificio o parte del
mismo completamente independizado, constituyendo sus
dependencias una estructura homogénea. Los estableci-
mientos de Hotel se caracterizan de 1 a 5 estrellas.
b) Apart-Hotel
Establecimiento de hospedaje que está compuesto por
departamentos que integran una unidad de explotación y
administración. Los Apart-Hotel pueden ser categorizados
de 3 a 5 estrellas.
c) Hostal
Establecimiento de hospedaje que cuenta con no me-
nos de 6 habitaciones y que ocupa la totalidad de un edifi-
cio o parte del mismo completamente independizado, cons-
tituyendo sus dependencias una estructura homogénea.
d) Resort
Establecimiento de hospedaje ubicado en zonas va-
cacionales, tales como playas, ríos y otros de entorno na-

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320654
El Peruano
tural, que ocupa la totalidad de un conjunto de edificacio-
nes y posee una extensión de áreas libre alrededor del
mismo.
e) Ecolodge
Establecimiento de hospedaje cuya actividad se desa-
rrollan en espacios naturales, cumpliendo los principios
del Ecoturismo.
f) Albergue
Establecimiento de hospedaje que presta servicio de
alojamiento preferentemente en habitaciones comunes, a
un determinado grupo de huéspedes que comparten uno
o varios intereses y actividades afines, que determinarán
la modalidad del mismo.
Artículo 7.- En todas las edificaciones de estableci-
mientos de hospedaje, salvo los albergues, el área míni-
ma corresponde al área útil y no incluye el área que ocu-
pan los muros.
Artículo 8.- En el caso de los ecolodges, estos deben
ser edificados con materiales naturales propios de la zona,
debiendo guardar estrecha armonía con su entorno natu-
ral. La generación de energía preferentemente debe ser
de fuentes renovables, como la solar, eólica, entre otras.
De la misma forma los ecolodges deben de contar con un
sistema que les permita el manejo de sus residuos.
CAPITULO II
CONDICIONES DE HABITABILIDAD Y
FUNCIONALIDAD
Artículo 9.- Las edificaciones destinadas a hospeda-
jes, se podrán ubicar en los lugares señalados en los Pla-
nes de Acondicionamiento Territorial y Desarrollo Urbano,
dentro de las áreas urbanas, de expansión urbana, en
zonas vacacionales o en espacios y áreas naturales pro-
tegidas en cuyo caso deberán garantizar la protección de
dichas reservas.
Artículo 10.- Cuando se edifican locales de hospeda-
je ubicados en áreas urbanas, serán exigibles los retiros,
coeficientes de edificación y áreas libres de acuerdo a lo
dispuesto por la zonificación municipal vigente, y señala-
dos en los Certificados de Parámetros Urbanísticos y de
Edificación.
Artículo 11.- Los proyectos destinados a la edifica-
ción de un establecimiento de hospedaje, debe tener ase-
gurado previamente en el área de su localización, la exis-
tencia de los siguientes servicios:
a) Agua para consumo humano
El agua destinada al consumo humano debe reunir las
condiciones de calidad prevista en las normas sanitarias
respectivas, siendo que los depósitos de acumulación
deben ser accesibles a fin de facilitar la limpieza y mante-
nimiento periódico.
El suministro de agua deberá abastecer al estableci-
miento con un volumen mínimo de 150 litros por habita-
ción.
b) Aguas Residuales
La evacuación de las aguas residuales se realizará a
través de la red general de alcantarillado, y en el caso de
no existir dicha red, el establecimiento deberá compro-
meterse a realizar directamente el tratamiento y evacua-
ción mediante la instalación de un sistema de depuración
y vertido, en concordancia con las disposiciones sanita-
rias vigentes.
c) Electricidad
Se deberá contar con una conexión eléctrica de baja
tensión o con una verificación de alta tensión que permita
cumplir con los niveles de electrificación previstos.
Los accesos, estacionamientos y áreas exteriores de
uso común deberán disponer de iluminación suficiente, la
misma que deberá provenir de una red de distribución eléc-
trica subterránea.
En todas las tomas de corriente de uso público se indi-
cará el voltaje e intensidad.
d) Accesos
Deberá disponer de accesos viales y peatonales debi-
damente diferenciados que reúnan las condiciones exigi-
das por el presente Reglamento y que provean seguridad
vial, la misma que debe alcanzar a las personas con dis-
capacidad.
e) Estacionamientos
Dispondrán de espacios destinados a estacionamien-
to de vehículos en función de su capacidad de alojamien-
to, según lo normado en el plan distrital o de desarrollo
urbano.
f) Recolección, almacenamiento y eliminación de
residuos sólidos
La recolección y almacenamiento de residuos sólidos,
deberá de realizarse mediante el uso de envases hermé-
ticos y contenedores. La eliminación de estos se realizará
a través del servicio público de recolección, con arreglo a
las disposiciones municipales de cada Distrito o Provincia
o mediante su disposición de manera que no afecte el
medio ambiente.
g) Sistema de Comunicación.
Deberán mantener contar con un sistema de comuni-
cación permanente conectado a la red pública.
Artículo 12.- Cuando se ubiquen fuera de las áreas
urbanas, será exigible que cuenten con los requisitos mí-
nimos de infraestructura que se señalan en la presente
norma, así como la presentación de informes favorables
de las entidades responsables del cuidado y control de
las Reservas Naturales y de los Monumentos Históricos y
Arqueológicos, cuando sea pertinente.
Artículo 13.- Los aspectos relativos a condiciones ge-
nerales de diseño, referente a ventilación, iluminación, ac-
cesos, requisitos de seguridad y accesibilidad de vehícu-
los y personas, incluyendo las de discapacidad, se regi-
rán de acuerdo a lo dispuesto para tal fin, en las respecti-
vas normas contenidas en el presente Reglamento.
Artículo 14.- Los ambientes destinados a dormitorios
cualquiera sea su clasificación y/o categorización, debe-
rán contar con espacios suficientes para la instalación de
closets o guardarropas en su interior.
Artículo 15.- La ventilación de los ambientes de dor-
mitorios se efectuará directamente hacia áreas exterio-
res, patios, y vías particulares o públicas.
Articulo 16- Las condiciones de aislamiento térmico y
acústico de las habitaciones deberán lograr un nivel de
confort suficiente que permita el descanso del usuario.
CAPITULO III
CARACTERISTICAS DE LOS COMPONENTES
Artículo 17.- El número de ocupantes de la edifica-
ción para efectos del cálculo de las salidas de emergen-
cia, pasajes de circulación de personas, ascensores y
ancho y número se hará según lo siguiente:
Hoteles de 4 y 5 estrellas 18.0 mt2 por persona
Hoteles de 2 y 3 estrellas 15.0 mt2 por persona
Hoteles de 1 estrella 12.0 mt2 por persona
Apart-hotel de 4 y 5 estrellas 20.0 mt2 por persona
Apart-hotel de 2 y 3 estrellas 17.0 mt2 por persona
Apart-hotel de 1 estrella 14.0 mt2 por persona
Hostal de 1 a 3 estrellas 12.0 mt2 por persona
Resort 20.0 mt2 por persona
Artículo 18.- Los establecimientos de hospedaje a
partir del cuarto nivel, deberán contar con ascensores de
pasajeros y de montacargas independientes. El número y
capacidad de los ascensores de pasajeros se determina-
rá según el número de ocupantes.
Artículo 19.- Se dispondrá de accesos independien-
tes para los huéspedes y para el personal de servicio.
Artículo 20.- El ancho mínimo de los pasajes de cir-
culación que comunican a dormitorios no será menor
de 1.20 mts.
Artículo 21.- Los establecimientos que suministre co-
mida a sus huéspedes, deberán contar con un ambiente
de comedor y otro a cocina, según lo establecido en los
anexos a la presente norma. La cocina estará provista de
ventilación natural o artificial, y acabada con revestimien-
tos que garanticen una fácil limpieza.
CAPITULO IV
DOTACION DE SERVICIOS.
Artículo 22.- Los Establecimientos de Hospedaje,
deberán contar para el servicio de huéspedes con am-

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PER
U
ANEXOS
ANEXO 1
INFRAESTRUCTURA MÍNIMA PARA UN ESTABLECIMIENTO DE HOSPEDAJE CLASIFICADO COMO HOTEL
REQUISITOS MINIMOS 5***** 4**** 3*** 2** 1*
Nº de Habitaciones
El número mínimo de suites debe ser igual al 5%del número total de las 40 30 30 20 20
habitaciones
Salones (m2. por Nº total de habitaciones)
El área techada útil en conjunto, no debe ser menor a: 3 m2 2.5 m2 1.5 m2 —— ——
Bar independiente Obligatorio Obligatorio —— —— ——-
Comedor - Cafetería (m2. por Nº total de habitaciones)
Deben estar techados y cada uno de ellos no debe ser menor a: 1.5 m2 1.25 m2 1 m2 —— ——
Todas las habitaciones deben tener un closet o guardarropa de un
mínimo de: m2 1.5 x 0.7 1.5 x 0.7 1.2 x 0.7 Debe tener Debe tener
1. Simples (m2) 13 m2 12 m2 11 m2 9 m2 8 m2
2. Dobles ( m2 ) 18 m2 16 m2 14 m2 12 m2 11 m2
3. Suites (m2 mínimo, si la sala está INTEGRADA al dormitorio) 28 m2 26 m2 24 m2 —- —-
4. Suites ( m2 mínimo, si la sala está SEPARADA del dormitorio) 32 m2 28 m2 26 m2 —- —-
Cantidad de servicios higiénicos por habitación(tipo baño) 1 baño 1 baño 1 baño 1cada 2 ha- 1cada2ha-
privado privado privado bitaciones- bitaciones-
con tina con tina con tina con ducha con ducha
Área mínima 5.5 m2 4.5 m2 4m2 3 m2 3 m2
Todas las paredes deben estar revestidas con material impermeable
de calidad comprobada (metros) altura 2.10 altura 2.10 altura 2.10 altura 1.80 altura 1.80
Servicios y equipos para las habitaciones:
1. Aire acondicionado frío (tomándose en cuenta la temperatura
promedio de la zona) Obligatorio obligatorio —- —- —-
2. Calefacción (tomándose en cuenta la temperatura promedio
de la zona) Obligatorio obligatorio —- —- —-
3. Agua fría y caliente las 24 horas (no se aceptan sistemas obligatorio obligatorio
activados por el huésped) en ducha y en ducha y obligatorio obligatorio obligatorio
lavatorio lavatorio
4. Alarma, detector y extintor de incendios Obligatorio obligatorio —- —- —-
5. Tensión 110 y 220 v. Obligatorio obligatorio obligatorio —- —-
6. Teléfono con comunicación nacional e internacional (en el
dormitorio y en el baño) Obligatorio obligatorio obligatorio —- —-
Ascensor de uso público (excluyendo sótano o semi-sótano) obligatorio obligatorio obligatorio obligatorio obligatorio
a partir de a partir de a partir de a partir de a partir de
4 plantas 4 plantas 5 plantas 5 plantas 5 plantas
Ascensor de servicio distintos a los de uso público (con parada en obligatorio obligatorio
todos los pisos y excluyendo sótano o semi-sótano) a partir de a partir de —- —- —-
4 plantas 4 plantas
Alimentación eléctrica de emergencia para los ascensores Obligatorio obligatorio obligatorio obligatorio obligatorio
Estacionamiento privado y cerrado (porcentaje por el Nº de
habitaciones) 30% 25% 20% —- —-
Estacionamiento frontal para vehículos en tránsito Obligatorio obligatorio obligatorio —- —-
Generación de energía eléctrica para emergencia Obligatorio obligatorio obligatorio —- —-
Recepción y conserjería obligatorio – obligatorio - obligatorio - obligatorio obligatorio
separados separados separados
Sauna, baños turcos o hidromasajes Obligatorio —- —- —- —-
Servicios higiénicos públicos (Se ubicarán en el hall de recepción o obligatorio obligatorio obligatorio
en zonas adyacentes al mismo) diferenciados diferenciadosdiferenciados Obligatorio Obligatorio
por sexos por sexos por sexos
Teléfono de uso público Obligatorio Obligatorio Obligatorio Obligatorio Obligatorio
Cocina (porcentaje del comedor) 60% 50% 40% —- —-
Zona de mantenimiento Obligatorio Obligatorio
bientes de recepción y conserjería. Asimismo, deberán
contar con servicios higiénicos para público, para hom-
bres y mujeres.
Artículo 23.- Los Servicios Higiénicos, deberán dis-
poner de agua fría y caliente, en lavatorios, duchas y/o
tinas.
Artículo 24.- Los ambientes de aseo y de servicios
higiénicos, deberán contar con pisos de material imper-
meable y zócalos hasta un mínimo de 1.50 mts., de mate-
rial de fácil limpieza.
Artículo 25.- En las zonas del país, donde se presen-
tan condiciones climáticas superiores a 25 grados Cel-
sius o inferiores a 10 grados Celsius, los establecimien-
tos de hospedaje deberán contar con sistemas de cale-
facción y/o aire acondicionado o ventilación que permitan
alcanzar niveles de confort al interior de los ambientes de
dormitorio y estar
Artículo 26.- Todo establecimiento de hospedaje, cual-
quiera sea su clasificación y/o categorización, deberá con-
tar con teléfono público o sistema de comunicación radial
de fácil acceso.
CAPITULO V
INFRAESTRUCTURA MÍNIMA PARA
ESTABLECIMIENTOS DE HOSPEDAJE
Artículo 27.- La infraestructura mínima para un esta-
blecimiento de hospedaje clasificado como Hotel, es la
contenida en el Anexo 1 de la presente Norma.
Artículo 28.- La infraestructura mínima para un esta-
blecimiento de hospedaje clasificado como Apart-Hotel,
es la contenida en el Anexo 2 de la presente Norma.
Artículo 29.- La infraestructura mínima para estable-
cimientos de hospedaje clasificados como Hostal, es la
cimientos de hospedaje clasificados como Resort, es la
cimientos de hospedaje clasificados como Ecolodge, es
la contenida en el Anexo 5 de la presente Norma.
cimientos de hospedaje clasificados como Albergue, es la

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320656
El Peruano
ANEXO 2
INFRAESTRUCTURA MÍNIMA PARA UN ESTABLECIMIENTO DE HOSPEDAJE CLASIFICADO COMO APART-
HOTEL
REQUISITOS MINIMOS 5***** 4**** 3***
Nº de Departamentos 6 6 6
Nº de Ingresos de uso exclusivo de los Huéspedes (separado de servicios) 1 1 ——
Cafetería (m2. por Nº total de departamentos) 1.25 m2 1 m2 0.75 m2
Todos los departamentos deben tener un closet o guardarropa de un mínimo de: 1.5 x 0.7 m2 1.5 x 0.7 m2 1.5 x 0.7 m2
5. Con un dormitorio integrado al kitchenette y disponibilidad de servicios hasta cuatro personas 28 m2 26 m2 24 m2
6. Si el kitchenette y la sala comedor están separados del dormitorio, mínimo 32 m2 28 m2 26 m2
7. Con dos dormitorios (uno integrado al kitchenette) y disponibilidad de servicios hasta seis
personas 46 m2 42 m2 38 m2
8. Si el kitchenette y la sala comedor están separados de los dormitorios, mínimo 50 m2 44 m2 40 m2
Cantidad de servicios higiénicos privados por departamento: 1 con tina 1 con tina 1 con ducha
1. Departamento de un dormitorio 1 con tina, 1 con tina, 1 con ducha,
2. Departamento de dos dormitorios 1 medio 1 medio 1 medio
baño baño baño
Área mínima 5.5 m2 4.5 m2 4.5 m2
Todas las paredes deben estar revestidas con material impermeable de calidad comprobada altura altura altura
2.10 m. 2.10 m. 1.80 m.
Servicios y equipos para los departamentos:
7. Aire acondicionado frío (tomándose en cuenta la temperatura promedio de la zona) obligatorio obligatorio ——
8. Calefacción (tomándose en cuenta la temperatura promedio de la zona) obligatorio obligatorio ——
obligatorio obligatorio
9. Agua fría y caliente las 24 horas (no se aceptan sistemas activados por el huésped) en ducha y en ducha y Obligatorio
lavatorio lavatorio
10. Alarma, detector y extintor de incendios obligatorio obligatorio Solo extintor
11. Tensión 110 y 220 v. obligatorio obligatorio —-
12. Teléfono con comunicación nacional e internacional obligatorio obligatorio obligatorio
obligatorio obligatorio obligatorio
Ascensor de uso público (excluyendo sótano o semi-sótano) a partir de a partir de a partir de
4 plantas 4 plantas 5 plantas
Alimentación eléctrica de emergencia para los ascensores obligatorio obligatorio obligatorio
Estacionamiento privado y cerrado, dentro o contiguo al local (porcentaje por el Nº de
departamentos) 30% 25% 20%
Generación de energía eléctrica para emergencia obligatorio obligatorio obligatorio
Alarma, detector y extintor de incendios obligatorio obligatorio obligatorio
Recepción y conserjería obligatorio - obligatorio - obligatorio -
Servicios higiénicos públicos (Se ubicarán en el hall de recepción o en zonas adyacentes al diferenciados diferenciados diferenciados
mismo) por sexos por sexos por sexos
Teléfono de uso público obligatorio obligatorio obligatorio
Zona de mantenimiento obligatorio obligatorio obligatorio
ANEXO 3
INFRAESTRUCTURA MÍNIMA PARA UN ESTABLECIMIENTO DE HOSPEDAJE CLASIFICADO COMO
HOSTALES
REQUISITOS MINIMOS 3*** 2** 1*
Nº de Habitaciones 6 6 6
Ingreso suficientemente amplio para el tránsito de huéspedes y personal de servicio obligatorio obligatorio obligatorio
Todas las habitaciones deben tener un closet o guardarropa de un mínimo de: obligatorio obligatorio obligatorio
9. Simples (m2) 11 m2 9 m2 8 m2
10. Dobles ( m2 ) 14 m2 11 m2 11 m2
1 baño 1 baño 1 baño
Cantidad de servicios higiénicos por habitación privado cada 2 privado
con ducha habitaciones- con ducha
con ducha
Área mínima 4 m2 3 m2 3 m2
Todas las paredes deben estar revestidas con material impermeable de calidad comprobada altura altura altura
1.80 m. 1.80 m. 1.80 m.
Agua fría y caliente las 24 horas (no se aceptan sistemas activados por el huésped) obligatorio obligatorio obligatorio
Ascensor de uso público (excluyendo sótano o semi-sótano) a partir de a partir de a partir de
Recepción obligatorio obligatorio obligatorio
Servicios higiénicos públicos obligatorio obligatorio obligatorio
diferenciados
por sexos

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PER
U
ANEXO 4
INFRAESTRUCTURA MÍNIMA PARA UN ESTABLECIMIENTO DE HOSPEDAJE CLASIFICADO COMO RESORT
Nº de Habitaciones
El número mínimo de suites debe ser igual al 5% del número total de las habitaciones 50 40 30
Nº de Ingresos de uso exclusivo de los Huéspedes (separado de servicios) 1 1 1
Salones (m2. por Nº total de habitaciones)
El área techada útil en conjunto, no debe ser menor a: 3 m2 2.5 m2 1.5 m2
Bar independiente Obligatorio Obligatorio Obligatorio
Comedor Principal - Cafetería (m2. por Nº total de habitaciones)
Deben estar techados y cada uno de ellos no debe ser menor a: 1.5 m2 1.25m2 1 m2
Comedores complementarios Su número Su número Su número
y tamaño y tamaño y tamaño
dependerá dependerá dependerá
de las de las de las
necesidades necesidades necesidades
funcionales funcionales funcionales
del Resort del Resort del Resort
Todas las habitaciones deben tener un closet o guardarropa de un mínimo de: 1.5 x 0.7 m2 1.5 x 0.7 m2 1.2 x 0.7 m2
11. Simples (m2) 13 m2 12 m2 11 m2
12. Dobles ( m2 ) 18 m2 18 m2 14 m2
13. Suites (m2 mínimo, si la sala está INTEGRADA al dormitorio) 28 m2 26 m2 24 m2
14. Suites ( m2 mínimo, si la sala está SEPARADA del dormitorio) 32 m2 28 m2 26 m2
Cantidad de servicios higiénicos por habitación 1 baño 1 baño 1 baño
privado privado privado
con tina con tina con ducha
Área mínima 5.5 m2 4.5 m2 4 m2
Todas las paredes deben estar revestidas con material impermeable de calidad comprobada altura altura Altura
2.10 m. 2.10 m. 1.8 m.
Servicios y equipos para las habitaciones:
13. Aire acondicionado frío (tomándose en cuenta la temperatura promedio de la zona) obligatorio obligatorio obligatorio
14. Calefacción (tomándose en cuenta la temperatura promedio de la zona) obligatorio obligatorio obligatorio
15. Agua fría y caliente las 24 horas (no se aceptan sistemas activados por el huésped) obligatorio obligatorio obligatorio
en ducha y en ducha y en ducha y
lavatorio lavatorio lavatorio
16. Alarma, detector y extintor de incendios obligatorio obligatorio obligatorio
17. Tensión 110 y 220 v. obligatorio obligatorio obligatorio
18. Teléfono con comunicación nacional e internacional (en el dormitorio y en el baño) obligatorio obligatorio obligatorio
Servicios generales
Ascensor de uso público (excluyendo sótano o semi-sótano) obligatorio obligatorio obligatorio
a partir de a partir de a partir de
Ascensor de servicio distintos a los de uso público (con parada en todos los pisos y excluyendo obligatorio obligatorio obligatorio
sótano o semi-sótano) a partir de a partir de a partir de
Alimentación eléctrica de emergencia para los ascensores obligatorio obligatorio obligatorio
Estacionamiento privado y cerrado que contemple además área para estacionamiento de buses
(porcentaje por el Nº de habitaciones) 30% 25% 20%
Estacionamiento frontal para vehículos en tránsito obligatorio obligatorio obligatorio
Generación de energía eléctrica para emergencia obligatorio obligatorio obligatorio
Recepción y conserjería obligatorio - obligatorio - obligatorio -
Sauna o baños turcos obligatorio obligatorio obligatorio
Hidromasajes obligatorio obligatorio obligatorio
Gimnasio obligatorio obligatorio obligatorio
Áreas deportivas: cancha de tenis, cancha múltiple, frontón y otras instalaciones acorde con la
ubicación geográfica obligatorio obligatorio obligatorio
Piscina para adultos obligatorio obligatorio obligatorio
Piscina para niños obligatorio obligatorio obligatorio
Sala de juegos obligatorio obligatorio obligatorio
Peluquería y salón de belleza obligatorio obligatorio obligatorio
Servicios higiénicos públicos obligatorio obligatorio obligatorio
diferenciados diferenciados diferenciados
por sexos por sexos por sexos
Tópico (espacio para atención de primeros auxilios) obligatorio obligatorio obligatorio
Área para venta de artículos diversos, souvenirs, artesanía local y otros acorde a la ubicación obligatorio obligatorio obligatorio
Cocina (porcentaje del comedor) 60% 60% 60%
Áreas libres (porcentaje del área total del terreno) 70% 70% 70%
Zona de mantenimiento obligatorio obligatorio obligatorio

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320658
El Peruano
ANEXO 5
INFRAESTRUCTURA MÍNIMA PARA UN
ESTABLECIMIENTO DE HOSPEDAJE CLASIFICADO
COMO ECOLODGES
Nº de Cabañas o Bungalows independientes 12
Ingreso suficientemente amplio para el tránsito de
huéspedes personal de servicio obligatorio
Recepción obligatorio
Dormitorios simples (m2) 11 m2
Dormitorios dobles (m2) 14 m2
Terraza 6 m2
Cantidad de servicios higiénicos por cabaña o 1 privado -
bungalow con ducha
Área mínima (m2) 4 m2
Las paredes del área de ducha deben estar
revestidas con material impermeable de calidad 1.80 m de
comprobada altura
Servicios y equipos para las cabañas o bungalows
1. Ventilador obligatorio
2. Estufa (tomándose en cuenta la temperatura
promedio de la zona) obligatorio
Agua debidamente procesada obligatorio
Servicios higiénicos públicos, los cuales se ubicarán obligatorio
en el hall de recepción o en zonas adyacentes diferenciados
al mismo por sexos
Generación de energía eléctrica para emergencia
en los lugares que cuentan con red de energía
eléctrica obligatorio
Sala de interpretación obligatorio
ANEXO 6
INFRAESTRUCTURA MÍNIMA PARA UN
COMO ALBERGUE
Ambientes de alojamiento, con servicios higiénicos
diferenciados para uso exclusivo de los huéspedes obligatorio
Recepción obligatorio
Ambientes de estar obligatorio
Ambientes de esparcimiento obligatorio
Comedor obligatorio
Cocina obligatorio
Servicios higiénicos públicos diferenciados por
sexo, los cuales se ubicarán en el hall de reopción
o en zonas adyacentes al mismo obligatorio
Equipo de seguridad contra incendios y siniestros obligatorio
Equipo de comunicación con zonas urbanas obligatorio
NORMA A.040
EDUCACIÓN
CAPITULO I
ASPECTOS GENERALES
Artículo 1.- Se denomina edificación de uso educati-
vo a toda construcción destinada a prestar servicios de
capacitación y educación, y sus actividades complemen-
tarias.
La presente norma establece las características y re-
quisitos que deben tener las edificaciones de uso educa-
tivo para lograr condiciones de habitabilidad y seguridad.
Esta norma se complementa con las que dicta el Mi-
nisterio de Educación en concordancia con los objetivos y
la Política Nacional de Educación.
Articulo 2.- Para el caso de las edificaciones para uso
de Universidades, estas deberán contar con la opinión fa-
vorable de la Comisión de Proyectos de Infraestructura
Física de las Universidades del País de la Asamblea Na-
cional de Rectores.
Las demás edificaciones para uso educativo deberán con-
tar con la opinión favorable del Ministerio de Educación.
Artículo 3.- Están comprendidas dentro de los alcan-
ces de la presente norma los siguientes tipos de edifica-
ciones:
Centros de Centros de Educación Inicial Cunas
Educación Educación Jardines
Básica Básica Cuna Jardín
Regular Educación Primaria Educación Primaria
Educación Secundaria Educación Secundaria
Centros de Centros Educativos de Educación Básica
Educación Regular que enfatizan en la preparación para el
Básica trabajo y el desarrollo de capacidades
Alternativa empresariales
Centros de Centros Educativos para personas que tienen
Educación un tipo de discapacidad que dificulte un
Básica aprendizaje regular
Especial Centros Educativos para niños y adolescentes
superdotados o con talentos específicos.
Centros de Educación Técnico Productiva
Centros de Educación Comunitaria
Centros de Universidades
Educación Institutos Superiores
Superior Centros Superiores
Escuelas Superiores Militares y Policiales
CAPITULO II
FUNCIONALIDAD
Artículo 4.- Los criterios a seguir en la ejecución de
edificaciones de uso educativo son:
a) Idoneidad de los espacios al uso previsto
b) Las medidas del cuerpo humano en sus diferentes
edades.
c) Cantidad, dimensiones y distribución del mobiliario
necesario para cumplir con la función establecida
d) Flexibilidad para la organización de las actividades
educativas, tanto individuales como grupales.
Artículo 5.- Las edificaciones de uso educativo, se ubi-
carán en los lugares señalados en el Plan Urbano, y/o
considerando lo siguiente:
a) Acceso mediante vías que permitan el ingreso de
vehículos para la atención de emergencias.
b) Posibilidad de uso por la comunidad.
c) Capacidad para obtener una dotación suficiente de
servicios de energía y agua.
d) Necesidad de expansión futura.
e) Topografías con pendientes menores a 5%.
f) Bajo nivel de riesgo en términos de morfología del
suelo, o posibilidad de ocurrencia de desastres naturales.
g) Impacto negativo del entorno en términos acústi-
cos, respiratorios o de salubridad.
Artículo 6.- El diseño arquitectónico de los centros edu-
cativos tiene como objetivo crear ambientes propicios para
el proceso de aprendizaje, cumpliendo con los siguientes
requisitos:
a) Para la orientación y el asoleamiento, se tomará en
cuenta el clima predominante, el viento predominante y el
recorrido del sol en las diferentes estaciones, de manera
de lograr que se maximice el confort.
b) El dimensionamiento de los espacios educativos es-
tará basado en las medidas y proporciones del cuerpo hu-
mano en sus diferentes edades y en el mobiliario a em-
plearse.
c) La altura mínima será de 2.50 m.
d) La ventilación en los recintos educativos debe ser
permanente, alta y cruzada.
e) El volumen de aire requerido dentro del aula será
de 4.5 mt3 de aire por alumno.
f) La iluminación natural de los recintos educativos
debe estar distribuida de manera uniforme.
g) El área de vanos para iluminación deberá tener como
mínimo el 20% de la superficie del recinto.
h) La distancia entre la ventana única y la pared opues-
ta a ella será como máximo 2.5 veces la altura del recinto.
i) La iluminación artificial deberá tener los siguientes
niveles, según el uso al que será destinado
Aulas 250 luxes
Talleres 300 luxes
Circulaciones 100 luxes
Servicios higiénicos 75 luxes

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PER
U
j) Las condiciones acústicas de los recintos educati-
vos son:
- Control de interferencias sonoras entre los distintos
ambientes o recintos. (Separación de zonas tranquilas,
de zonas ruidosas)
- Aislamiento de ruidos recurrentes provenientes del
exterior (Tráfico, lluvia, granizo).
- Reducción de ruidos generados al interior del recinto
(movimiento de mobiliario)
Artículo 7.- Las edificaciones de centros educativos
además de lo establecido en la presente Norma deberán
cumplir con lo establecido en las Norma A.010 «Condicio-
nes Generales de Diseño» y A.130 «Requisitos de Segu-
ridad» del presente Reglamento.
Artículo 8.- Las circulaciones horizontales de uso obli-
gado por los alumnos deben estar techadas.
Artículo 9.- Para el cálculo de las salidas de evacua-
ción, pasajes de circulación, ascensores y ancho y núme-
ro de escaleras, el número de personas se calculará se-
gún lo siguiente:
Auditorios Según el número de asientos
Salas de uso múltiple. 1.0 mt2 por persona
Salas de clase 1.5 mt2 por persona
Camarines, gimnasios 4.0 mt2 por persona
Talleres, Laboratorios, Bibliotecas 5.0 mt2 por persona
Ambientes de uso administrativo 10.0 mt2 por persona
CAPITULO III
Artículo 10.- Los acabados deben cumplir con los si-
guientes requisitos:
a) La pintura debe ser lavable
b) Los interiores de los servicios higiénicos y áreas hú-
medas deberán estar cubiertas con materiales impermea-
bles y de fácil limpieza.
c) Los pisos serán de materiales antideslizantes, resis-
tentes al transito intenso y al agua.
Artículo 11.- Las puertas de los recintos educativos de-
ben abrir hacia afuera sin interrumpir el tránsito en los pa-
sadizos de circulación.
La apertura se hará hacia el mismo sentido de la eva-
cuación de emergencia.
El ancho mínimo del vano para puertas será de 1.00 m.
Las puertas que abran hacia pasajes de circulación
transversales deberán girar 180 grados.
Todo ambiente donde se realicen labores educativas con
mas de 40 personas deberá tener dos puertas distanciadas
entre si para fácil evacuación.
Artículo 12.- Las escaleras de los centros educativos
deben cumplir con los siguientes requisitos mínimos:
a) El ancho mínimo será de 1.20 m. entre los paramen-
tos que conforman la escalera.
b) Deberán tener pasamanos a ambos lados.
c) El cálculo del número y ancho de las escaleras se
efectuará de acuerdo al número de ocupantes.
d) Cada paso debe medir de 28 a 30 cm. Cada contrapa-
so debe medir de 16 a 17 cm.
e) El número máximo de contrapasos sin descanso será
de 16.
CAPITULO IV
DOTACION DE SERVICIOS
Artículo 13.- Los centros educativos deben contar con
ambientes destinados a servicios higiénicos para uso de los
alumnos, del personal docente, administrativo y del perso-
nal de servicio, debiendo contar con la siguiente dotación
mínima de aparatos:
Centros de educación inicial:
Número de alumnos Hombres Mujeres
De 0 a 30 alumnos 1L, 1u, 1I 1L, 1I
Por cada 50 alumnos adicionales 1L, 1u, 1l 1L, 1l
L = lavatorio, u= urinario, I = Inodoro
Centros de educación primaria, secundaria y su-
perior:
Número de alumnos Hombres Mujeres
Por cada 80 alumnos adicionales 1L, 1u, 1l 1L, 1l
Los lavatorios y urinarios pueden sustituirse por apa-
ratos de mampostería corridos recubiertos de material vi-
driado, a razón de 0.60 m. por posición.
Adicionalmente se deben proveer duchas en los loca-
les educativos primarios y secundarios administrados por
el estado a razón de 1 ducha cada 60 alumnos.
Deben proveerse servicios sanitarios para el personal
docente, administrativo y de servicio, de acuerdo con lo
establecido para oficinas.
Artículo 14.- La dotación de agua a garantizar para el
diseño de los sistemas de suministro y almacenamiento
son:
Educación primaria 20 lts. x alumno x día
Educación secundaria y superior 25 lts. x alumno x día
NORMA A.050
SALUD
CAPITULO I
ASPECTOS GENERALES
Artículo 1.- Se denomina edificación de salud a toda
construcción destinada a desarrollar actividades cuya fi-
nalidad es la prestación de servicios que contribuyen al
mantenimiento o mejora de la salud de las personas.
La presente norma se complementa con las directivas
de los reglamentos específicos sobre la materia, promul-
gados por el sector respectivo y tiene por objeto establecer
las condiciones que deberán tener las edificaciones de
Salud en aspectos de habitabilidad y seguridad, en concor-
dancia con los objetivos de la Política Nacional de Salud.
Articulo 2.- Están comprendidas dentro de los alcan-
ciones
Hospital.- Establecimiento de salud destinado a la
atención integral de consultantes en servicios ambulato-
rios y de hospitalización, proyectando sus acciones a la
comunidad.
Centro de Salud.- Establecimiento del Primer Nivel
de Atención de Salud y de complejidad, orientado a brin-
dar una atención integral de salud, en sus componentes
de: Promoción, Prevención y Recuperación. Brinda con-
sulta médica ambulatoria diferenciada en los Consulto-
rios de Medicina, Cirugía, Gineco-Obstetricia, Pediatría y
Odontología, además, cuenta con internamiento, priorita-
riamente en las zonas rurales y urbano - marginales.
Puesto de Salud.- Establecimiento de primer nivel de
atención. Desarrolla actividades de atención integral de
salud de baja complejidad con énfasis en los aspectos
preventivo-promocionales, con la participación activa de
la comunidad y todos los actores sociales.
Centro Hemodador.- Establecimiento registrado y con
licencia sanitaria de funcionamiento, que realiza directa-
mente la donación, control, conservación y distribución de
la sangre o componentes, con fines preventivos, terapéuti-
cos y de investigación. Se establecen dos tipos de centros:
a) Centros de Hemoterapia Tipo I; Son las organiza-
ciones de salud registradas y con licencia de funciona-
miento dependientes técnica y administrativamente de las
instituciones médicas o asistenciales. Están destinadas a
la transfusión de sangre total o de sus componentes pro-
venientes de un Centro Hemodador o de un Centro de
Hemoterapia II-
b) Centros de Hemoterapia Tipo II; Son organizacio-
nes de salud registradas y con licencia sanitaria de fun-
cionamiento, que realizan directamente la captación de
donantes infra o extrainstitucional, así como el control, con-
servación, selección, preparación de hemoderivados y apli-
cación de sangre o componentes.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320660
El Peruano
Articulo 3.- Dentro de los alcances de la presente nor-
ma se precisan las siguientes definiciones:
Núcleo: Área física donde se desarrollan las activida-
des principales de un hospital.
Unidad de Emergencia: Unidad Operativa que califi-
ca, admite, evalúa, estabiliza e inicia el tratamiento a pa-
cientes no programados, con estados de presentación
súbita que comprometen la integridad y la vida del pa-
ciente y por lo tanto requieren una atención inmediata.
Deficiencia: Toda pérdida o anormalidad de una es-
tructura o función psicológica, fisiológica o anatómica.
Discapacidad: Restricción o ausencia (debido a una
deficiencia) de la capacidad de realizar una actividad en
la forma o dentro del margen que se considera normal en
el individuo.
Minusvalía: Situación desventajosa para un individuo
determinado, consecuencia de una deficiencia o una dis-
capacidad que limite o impida el desempeño de un rol que
es normal en su caso (en función a su edad, sexo, facto-
res sociales y culturales)
CAPITULO II
FUNCIONALIDAD
Artículo 4.- Toda obra de carácter hospitalario o esta-
blecimiento para la salud, se ubicará en los lugares que
expresamente lo señalen los Planes de Acondicionamiento
Territorial y Desarrollo Urbano.
Los terrenos para las edificaciones de salud se cons-
truirán sobre terrenos con las siguientes características:
En cuanto a su ubicación:
a) Ser predominantemente planos.
b) Estar alejados de zonas sujetas a erosión de cual-
quier tipo (aludes, huaycos, otros similares).
c) Estar libres de fallas geológicas.
d) Evitar hondonadas y terrenos susceptibles de inun-
daciones.
e) Evitar terrenos arenosos, pantanosos, arcillosos, li-
mosos, antiguos lechos de ríos y/o con presencia de resi-
duos orgánicos o rellenos sanitarios.
f) Evitar terrenos con aguas subterráneas (se debe ex-
cavar mínimo 2.00 m. detectando que no aflore agua).
En cuanto a la disponibilidad de los servicios básicos
deberán contar con:
a) Abastecimiento de agua potable adecuada en canti-
dad y calidad.
b) De no contar el núcleo urbano con servicios de des-
agüe, las aguas servidas previamente tratadas se usarán
preferentemente para el riego de áreas verdes, y los resi-
duos o lodos producto del tratamiento deberán tratarse
de acuerdo a su composición y se evacuarán hacia pozos
sépticos y/o de percolación; para luego derivar los resi-
duos a través de colectores a ríos, riachuelos u otros.
c) Energía eléctrica y/o grupos electrógenos.
d) Comunicaciones y Red Telefónica.
e) Un plan de manejo de residuos sólidos consideran-
do los espacios necesarios para la clasificación previa al
tratamiento antes de su disposición final prevista para los
residuos de establecimientos de atención de salud. Los
residuos sólidos provenientes de establecimientos de sa-
lud no serán dispuestos junto con los residuos sólidos
domiciliarios.
f) Sistema de protección contra incendios, de acuerdo
a lo indicado en la Norma A-130: requisitos de Seguridad.
En cuanto a su accesibilidad:
a) Los terrenos deben ser accesibles peatonal y vehi-
cularmente, de tal manera que garanticen un efectivo y
fluido ingreso al establecimiento de pacientes y público,
así como de vehículos del Cuerpo de Bomberos.
b) Se evitará su proximidad a áreas de influencia in-
dustrial, establos, crematorios, basurales, depósitos de
combustible e insecticidas, fertilizantes, morgues, cemen-
terios, mercados o tiendas de comestibles, grifos, depósi-
tos de combustibles, cantinas, bares, locales de espectá-
culos y en general lugares que puedan impactar negati-
vamente en el funcionamiento de la edificación de salud.
En cuanto a su orientación y factores climáticos:
a) Protección de vientos dominantes y temperaturas
extremas,
b) Resistencia a precipitaciones pluviales y graniza-
das intensas.
c) Capacidad para lograr iluminación y ventilación na-
turales.
Artículo 5.- Las edificaciones de salud deberán man-
tener área libre suficiente para permitir futuras ampliacio-
nes y para el uso de funciones al aire libre.
Los terrenos deberán ser preferentemente rectangu-
lares con lados regulares y delimitados por dos vías.
Artículo 6.- El número de ocupantes de una edifica-
ción de salud para efectos del cálculo de las salidas de
emergencia, pasajes de circulación de personas, ascen-
sores y ancho y número de escaleras, se determinará
según lo siguiente:
Áreas de servicios ambulatorios y diagnóstico 6.0 mt2 por persona
Sector de habitaciones (superficie total) 8.0 mt2 por persona
Oficinas administrativas 10.0 mt2 por persona
Áreas de tratamiento a pacientes internos 20.0 mt2 por persona
Salas de espera 0.8 mt2 por persona
Servicios auxiliares 8.0 mt2 por persona
Depósitos y almacenes 30.0 mt2 por persona
SUB-CAPITULO I
HOSPITALES
Articulo 7.- Los Hospitales se clasifican según el gra-
do de complejidad, el número de camas y el ámbito geo-
gráfico de acción.
a) Por el grado de complejidad:
• Hospital Tipo I.- Brinda atención general en las áreas
de medicina, cirugía, pediatría, gineco-obstetricia y odon-
toestomatología.
• Hospital Tipo II.- Además de lo señalado para el Hos-
pital Tipo I, da atención básica en los servicios indepen-
dientes de medicina, cirugía, gíneco-obstetricia y pedia-
tría.
• Hospital Tipo III.- A lo anterior se suma atención en
determinadas sub-especialidades.
• Hospital Tipo IV.- Brinda atención de alta especiali-
zación a casos seleccionados.
b) Por el número de camas:
• Hospital Pequeño, hasta 49 camas.
• Hospital Mediano, de 50 hasta 149 camas
• Hospital Grande, de 150 hasta 399 camas
• Hospital Extra Grande, 400 camas a más.
c) Por el ámbito geográfico de acción:
• Hospital: Nacional
• Hospital de Apoyo Departamental
• Hospital de Apoyo Local
Articulo 8. - El hospital está dividido en 8 núcleos,
como siguen:
a) El Núcleo de Pacientes hospitalizados, es donde
residen los pacientes internados durante los períodos de
tratamientos.
b) El Núcleo de Pacientes ambulatorios, es donde acu-
den los pacientes para consulta y examen.
c) El Núcleo de Ayuda al Diagnóstico y Tratamiento,
es donde acuden los pacientes hospitalizados y ambula-
torios, para el diagnóstico y tratamiento.
d) El Núcleo de Servicios Generales, es donde se brin-
da apoyo a las diferentes áreas del hospital para su fun-
cionamiento integral.
e) El Núcleo de Administración, es la zona destinada a
la dirección y administración general del hospital.
f) El Núcleo de Emergencia, es donde acuden los pa-
cientes en situación de emergencia que puede poner en
riesgo su vida.
g) El Núcleo de Atención y Tratamiento, es donde se
ubican las Unidades de Centro Quirúrgico y Centro Obs-
tétrico.
h) El Núcleo de Confort Médico y Personal, es donde
se ubica la residencia para el personal médico, como ves-
tidores, comedores entre otros.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PER
U
Artículo 9.- En un Hospital existen siete tipos de flujos
de circulación, en función del volumen, horario, confiabili-
dad y compatibilidad:
a) Circulación de pacientes ambulatorios
b) Circulación de pacientes internados
c) Circulación de personal
d) Circulación de visitantes
e) Circulación de suministros
f) Circulación de ropa sucia
g) Circulación de desechos
La finalidad primordial de los estudios de los flujos de
circulaciones es la obtención de una vía óptima de rela-
ción de las Unidades de Atención del Hospital.
La zonificación adecuada de cada Unidad debe per-
mitir reducir al mínimo el flujo de circulación.
El mayor volumen de circulación, lo constituyen: los
pacientes ambulatorios y los visitantes.
Las circulaciones de los pacientes hospitalizados, y am-
bulatorios debe planearse con la finalidad que en lo posi-
ble se mantenga la separación del tráfico de estos pa-
cientes y que permitan el movimiento eficaz de suminis-
tros y servicios en todo el hospital.
Es preciso que el tráfico de pacientes ambulatorios no
ingrese al Hospital y que los enfermos hospitalizados no
se mezclen con el tráfico hospitalario.
Dado al denso tráfico de visitantes que acuden al Hos-
pital, en el diseño se debe tener presente la necesidad de
apartar en lo posible el tráfico de visitantes de las funcio-
nes cotidianas del Hospital.
Artículo 10.- Según los Flujos de Circulación Externa
es necesario considerar los ingresos y salidas indepen-
dientes para visitantes en las Unidades, pacientes, perso-
nal, materiales y servicios; hacia las Unidades de Emer-
gencia, Consulta Externa, Hospitalización, Servicios Ge-
nerales y también la salida de Cadáveres.
Articulo 11.- Las áreas de estacionamiento de vehí-
culos deberán cumplir con los siguientes requisitos:
a) Estar separadas para personal del Hospital, visitan-
tes y pacientes ambulatorios.
b) Considerar un vehículo por cada cama hospitalaria.
c) Establecer espacios reservados exclusivamente
para los vehículos de las personas con discapacidad. Es-
tas zonas deben construirse en forma tal que permitan
adosar una silla de ruedas a cualquiera de los lados del
vehículo, con el objeto de facilitar la salida y entrada de
estas personas.
d) La superficie destinada a este tipo de estaciona-
miento no debe ser menor del 5% del total, y estar situado
lo más cerca posible del ingreso principal y de preferen-
cia al mismo nivel que esta.
Artículo 12.- Los flujos de circulación Interna deben
considerar:
a) Protección del tráfico en las Unidades como Centro
Quirúrgico, Centro Obstétrico, Unidad de Terapia Intensi-
va, Neonatología y Emergencia.
b) Evitar el entrecruzamiento de zona limpia y sucia.
c) Evitar el cruce con pacientes hospitalizados, exter-
nos y visitantes.
Artículo 13.- Los pasajes de circulación deberán te-
ner las siguientes características:
a) Para pacientes ambulatorios un ancho mínimo de
2.20 metros.
b) Los corredores externos y auxiliares destinados al
uso exclusivo del personal de servicio y/o de cargas de-
ben tener un ancho de 1.20 metros
c) Los corredores dentro de una Unidad deben tener
un ancho de 1.80 metros.
d) La circulación hacia los espacios libres deberá con-
tar con protecciones laterales en forma de baranda y de-
berán estar protegidos del sol y las lluvias.
Artículo 14.- La circulación vertical de pacientes a las
Unidades de Hospitalización se hará mediante escaleras,
rampas y ascensores.
a) Escaleras:
- Las escaleras de uso general tendrán un ancho míni-
mo de 1.80 metros entre paramentos y pasamanos a am-
bos lados.
- En las Unidades de Hospitalización la distancia entre
la última puerta del cuarto de pacientes y la escalera no
debe ser mayor de 25.00 metros.
- Las escaleras de Servicio y de Emergencia tendrán
un ancho mínimo de 1.50 metros entre paramentos y ten-
drá pasamanos a ambos lados.
- El paso de la escalera debe tener una profundidad
entre 0.28 y 0.30 m. y el contrapaso entre 0.16 y 0.17 m.
b) Rampas:
- La pendiente de las rampas será la indicada en la
norma A.120 Accesibilidad para personas con discapaci-
dad.
- El ancho mínimo entre paramentos será de 1.80 me-
tros para pacientes y de 1.50 metros para servicio.
- El acabado del piso debe ser antideslizante, y debe-
rá tener barandas a ambos lados.
c) Ascensores
- Deberán proveerse en todas la edificaciones de mas
de un piso.
Articulo 15.- El traslado de ropa sucia se hará me-
diante bolsas acondicionadas con indicación de su conte-
nido.
La disposición de basura y material de desecho se hará
en bolsas plásticas, debiendo tener un montacargas es-
pecífico, e identificando el tipo de desecho
No esta permitido el uso de ductos para basura o para
ropa sucia.
Artículo 16.- Los espacios constituyentes de un hos-
pital deberán estar organizados de manera de reducir al
mínimo las interferencias entre las diferentes unidades que
lo conforman. Se reconocen 12 unidades cuyas caracte-
rísticas principales se describen a continuación:
a) Unidad de Administración: Estará situada cerca a la
entrada principal, no debiendo ser un pasaje hacia otras
Unidades.
b) Unidad de Consulta Externa: Deberá contar con un
acceso directo e independiente. Estará ubicado en el pri-
mer nivel y separada de la unidad de Hospitalización. Los
consultorios deben ubicarse agrupados en consultorios
Generales y consultorios Especializados.
c) Unidad de Ayuda al Diagnóstico y Tratamiento: Es-
tará integrado por los Departamentos siguientes:
- Medicina Física y Rehabilitación
- Banco de Sangre (Hemoterapia)
- Farmacia
- Patología Clínica
- Diagnóstico por Imágenes
- Anatomía Patológica y Velatorio
d) Unidad de Emergencia
e) Unidad de Centro Obstétrico y Neonatología
f) Unidad de Centro Quirúrgico
g) Unidad de Cuidados Intensivos
h) Unidad de Hospitalización
i) Unidad de Confort Personal
j) Unidad de Vivienda
k) Unidad de Enseñanza e Investigación
l) Unidad de Servicios Generales
SUB-CAPITULO II
CENTRO DE SALUD
Artículo 17.- De acuerdo a la oferta de servicios, los
Centros de Salud pueden ser de 2 tipos:
Tipo I: Centro de Salud sin Unidad de Internamiento y
con Unidad de Ayuda al Diagnóstico.
Tipo II: Centro de Salud con Unidad de Internamiento
y con Unidad del Centro Obstétrico y Quirúrgico, con én-
fasis en la atención madre - niño.
Artículo 18.- Los componentes asistenciales y admi-
nistrativos que conforman el Centro de Salud, son:
a) Unidad de Administración
b) Unidad de Consulta Externa
c) Unidad de Ayuda al Diagnóstico y Tratamiento
d) Unidad de Internamiento
ve-
hículos deberán cumplir con los siguientes requisitos:

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320662
El Peruano
e) Unidad de Centro Obstétrico y/o Quirúrgico
f) Unidad de Servicios Generales
g) Unidad de Vivienda
SUB-CAPITULO III
PUESTOS DE SALUD
Artículo 19.- El Puesto de Salud estará conformado bá-
sicamente por las siguientes unidades:
a) Unidad de Atención, compuesta de Sala de uso múl-
tiple, consultorio, tópico, ambiente de reposo para dos ca-
mas, botadero, servicios higiénicos (02), admisión, archivo,
botiquín, depósito, despensa y almacén.
b) Unidad de Vivienda
Artículo 20.- La altura libre de los ambientes de un puesto
de salud, deberá ser como mínimo de 2.60 m.
SUB-CAPITULO IV
CENTROS HEMODADORES
Artículo 21.- La edificación de un Centro Hemodador
deberá considerar lo siguiente:
a) Ninguna área de trabajo cerrada debe quedar ex-
puesta directamente al sol.
b) Los donantes y la sangre deben seguir recorridos
distintos y tener accesos independientes
Articulo 22.- Los pisos y paredes deberán estar termi-
nados con materiales impermeables y de fácil limpieza.
Articulo 23.- Los ambientes de un Centro Hemodador
son los siguientes:
a) Reconocimiento de Donantes y Extracción de San-
gre para 200 donaciones diarias: Hall de Ingreso, sala de
Espera, recepción de Donantes, laboratorio de donantes,
consultorio – reconocimiento Médico, extracción de san-
gre, sala de reposo, plasma feresis, sala aséptica, cafete-
ría de donantes, vestuarios, almacén, guarda equipo mó-
vil y servicios higiénicos.
b) Análisis de Sangre
c) Producción de Componentes Sanguíneos
d) Control de Calidad
e) Almacenamiento y Distribución de componentes
f) Limpieza
g) Servicios Generales
CAPITULO III
CONDICIONES ESPECIALES PARA PERSONAS CON
DISCAPACIDAD
Artículo 24.- Dadas las condiciones especiales de las
edificaciones de salud, se aplicarán normas para disca-
pacitados adicionales a las mencionadas en la Norma
A.120 Condiciones para personas con discapacidad. Es-
tas condiciones son:
a) En la unidad de hospitalización se contará con se-
ñalización Braille.
b) El color de las puertas deberá ser contrastante con
los muros contiguos.
c) Las puertas tendrán cerraduras con manijas tipo pa-
lanca.
d) Se contará con señalización normativa y en relieve.
e) Para indicar la proximidad a las rampas y otros cam-
bios de nivel, el piso tendrá una textura diferente con res-
pecto al predominante, en una distancia no menor de 1.20
m el mismo que será del ancho de la rampa o escalera.
f) Se contará con señalización que indique el acceso a
perros guía.
Artículos 25.- Las Rampas deberán tener las siguien-
tes características:
a) Ancho mínimo de 1.20 m.
b) Bordes laterales de 0.05 m de altura.
c) Deberán existir dos pasamanos a diferente altura.
el primer pasamano se colocará a 90 cm. y el segundo
pasamanos a 75 cm. del nivel del piso terminado.
d) La longitud no será mayor de 6.00 metros, y la pen-
diente máxima de 1:12 (8.33%).
e) Si la longitud requerida sobrepasara los 6.00 me-
tros, se considerarán descansos intermedios de 1.50 me-
tros y el área de llegada y arranque será de 1.80 metros
mínimo.
f) Se debe instalar señalización que prohíba la obs-
trucción de la rampa con cualquier elemento.
g) A la entrada de la rampa se colocará el Símbolo
internacional de acceso a discapacitados.
h) Los pasamanos estarán separados de la pared a
una distancia 0.05 metros.
i) Los pasamanos deberán prolongarse 0.60 m. en el
arranque y en la llegada.
j) Los pasamanos serán confeccionados con tubos de
1 ½" de diámetro.
k) El acabado del pasamano deberá tener un color con-
trastante con respecto al elemento delimitante vertical.
l) El piso deberá ser firme, uniforme y antideslizante.
Artículo 26.- Las Escaleras integradas, deberán tener
las siguientes características.
a) La zona de aproximación a la escalera será de 1.20
metros de ancho, con textura diferente al piso predomi-
nante.
b) Los pasamanos serán colocados en ambos lados a
75 cm. y 90 cm. del nivel de piso y prolongados en el arran-
que y llegada.
Artículo 27.- Los pasajes de circulación deberán con-
tar con las siguientes características:
a) Contarán con un sistema de alarma de emergencia
que será a base de señales audibles y visibles con sonido
intermitente y lámpara de destellos.
b) Las circulaciones horizontales contarán con señali-
zación conductiva.
c) Los botones contarán con números arábigos en re-
lieve y caracteres en lenguaje Braille
d) Los mecanismos automáticos de cierre de puertas
deberán tener 15 segundos de apertura como mínimo para
el paso de una persona con discapacidad.
Artículo 28.- Los ascensores deberán tener las si-
guientes características:
a) Ubicación cercana al ingreso principal.
b) La puerta deberá abrir un ancho mínimo de 1.00 m.
c) La parte superior de los controles de llamada deben
ser colocados a 1.20 m. del nivel del piso.
d) Los tableros de control de niveles (02) deben estar
colocados en ambos lados de la puerta.
e) Las barandas interiores estarán colocadas a 75 y
90 cm. de altura en tres lados.
f) Deberán contar con señalización del número del piso
en relieve y lenguaje Braille a 1.20 m. de altura.
g) Deberá existir señalización del número de piso en
relieve colocado en el canto de la puerta a una altura de
1.40 m. del nivel del piso.
h) Se dispondrá de señales audibles y visibles de avi-
so anticipado de llegada.
Artículo 29.- Las áreas de atención al público conta-
rán con un mueble de control con una altura de 90 cm.
El área de atención tendrá un ancho de 1.50 metros como
mínimo para permitir el acceso de silla de ruedas.
Artículo 30.- En las Unidades donde existan teléfonos
públicos, se asignará un teléfono para personas con dis-
capacidad con las siguientes características:
a) La altura de colocación del aparato a 1.20 metros
en su parte superior.
b) El área de uso será de 1.20 x 1.20 metros para per-
mitir el acceso de silla de ruedas.
c) Cuando el área de uso no este integrado al hall de
ingreso, la circulación de acceso será de 1.50 metros.
Artículo 31.- Se destinará un área para personas con
discapacidad en sillas de ruedas por cada 16 lugares de
espera con las siguientes características:
a) Área de 1.20 x 1.20 metros.
b) Área de circulación de 1.50 metros como mínimo.
c) Señalización de área reservada.
d) En salas de espera de Consulta Externa se dispon-
drá de un asiento por cada dos consultorios.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PER
U
e) Se reservará un asiento para personas con disca-
pacidad con muletas y bastones por cada 16 lugares de
espera.
f) Deberá existir como mínimo un gancho para colgar
muletas y bastones a una altura de 1.60 metros del nivel
de piso terminado.
Artículo 32.- Se deberá contar con un vestidor para
pacientes con discapacidad en las Unidades de Diagnós-
tico y Tratamiento con las siguientes características:
a) Las dimensiones mínimas serán de 1.80 x 1.80
metros.
b) Las puertas serán de 1.00 metro de ancho como
mínimo, una de las cuales deberá abatir hacia fuera.
c) Contarán con barras de apoyo combinadas horizon-
tales y verticales, adyacentes a la banca, colocada a 1.50
metros de altura en su parte superior.
Artículo 33.- En las Edificaciones de Salud los servi-
cios higiénicos deberán tener las siguientes características:
a) Pisos antideslizantes.
b) Muros de ladrillo en cubículos para personas con
discapacidad.
c) Las circulaciones internas deberán tener 1.50 me-
tros de ancho.
d) Las puertas de los cubículos deberán abrir hacia
afuera.
e) Deberán existir barras de apoyo de tubos de 1 1/2"
de diámetro.
Artículo 34.- En áreas de hospitalización, el espacio
entre cama y cama tendrá un mínimo de 1.00 metro de
ancho.
Artículo 35.- En Auditorios y Salas de Usos Múltiples
se destinará como mínimo un área para personas con dis-
capacidad en sillas de ruedas por cada 100 personas o
fracción a partir de 60 asientos, con las siguientes carac-
terísticas:
a) El área será de 1.00 metro por 1.20 metros.
b) Contarán con señalización con el símbolo interna-
cional de acceso a discapacitados pintado en el piso.
c) Su ubicación estará cercana a una salida de emer-
gencia a nivel del acceso.
d) Se reservará un asiento para personas con disca-
pacidad con muletas o bastones cerca al acceso el mis-
mo que estará indicado con una simbología de área re-
servada.
e) Se destinará dos asientos para personas con disca-
pacidad con muletas por cada 25 personas.
f) Se debe destinar en la primera fila un espacio para
personas con alteración visual.
Artículo 36.- Los baños para pacientes tendrán las si-
guientes características:
a) Duchas
- Las Dimensiones serán de 1.10 m. de ancho por 1.10
m. de largo.
- Contaran con barras de apoyo esquineros de 1 ½»
de diámetro y 90 cm. de largo a cada lado de las esquinas
colocadas horizontalmente en la esquina más cercana a
la ducha a 0.80 m. 1.20 m. 1.50 m. sobre el nivel del piso.
- Tendrán Botones de llamada conectados a la esta-
ción de enfermeras colocados a 0.60 m. sobre el nivel del
piso.
- Tendrán Bancas de transferencia de paciente.
b) Inodoros
- El área donde se ubica el inodoro tendrá 1.10 m. de
ancho.
- Tendrán Botones de llamada conectados a la esta-
ción de enfermeras colocadas a 0.60 m.
sobre el nivel del piso.
Artículo 37.- Los Comedores deberán contar con un
espacio preferente de 2.20 m. por 1.00 m. para personas
con discapacidad, cercano al acceso por cada 20 asientos.
Artículo 38.- Se reservará áreas exclusivas de esta-
cionamiento para los vehículos que transportan o son con-
ducidos por personas con discapacidad, con las siguien-
tes características:
a) Un estacionamiento por cada 25 (mínimo uno) ubi-
cados lo mas cercano posible a la entrada principal.
b) La medida del espacio de estacionamiento será de
5.00 m. De largo por 3.80 m. de ancho.
c) La señalización estará pintada en el piso con el sím-
bolo internacional de acceso a discapacitados de 1.60 m.
en medio del cajón.
d) El Letrero con el mismo símbolo de 0.40 x 0.60 es-
tará colocado a 2.00 m de altura.
NORMA A.060
INDUSTRIA
CAPITULO I
ASPECTOS GENERALES
Artículo 1.- Se denomina edificación industrial a aque-
lla en la que se realizan actividades de transformación de
materia primas en productos terminados.
Artículo 2.- Las edificaciones industriales, además de
lo establecido en la Norma A.010 «Condiciones Genera-
les de Diseño» del presente Reglamento, deben cumplir
con los siguientes requisitos:
a) Contar con condiciones de seguridad para el perso-
na! que labora en ellas
b) Mantener las condiciones de seguridad preexisten-
tes en el entorno
c) Permitir que los procesos productivos se puedan
efectuar de manera que se garanticen productos termina-
dos satisfactorios.
d) Proveer sistemas de protección del medio ambien-
te, a fin de evitar o reducir los efectos nocivos provenien-
tes de las operaciones, en lo referente a emisiones de
gases, vapores o humos; partículas en suspensión; aguas
residuales; ruidos; y vibraciones.
Articulo 3.- La presente norma comprende, de acuer-
do con el nivel de actividad de los procesos, a las siguien-
tes tipologías:
- Gran industria o industria pesada
- Industria mediana
- Industria Liviana
- Industria Artesanal
- Depósitos Especiales
Artículo 4.- Los proyectos de edificación Industrial des-
tinados a gran industria e industria mediana, requieren la
elaboración de los siguientes estudios complementarios:
a) Estudio de Impacto Vial, para industrias cuyas ope-
raciones demanden el movimiento de carga pesada.
b) Estudio de Impacto Ambiental, para industrias cu-
yas operaciones produzcan residuos que tengan algún tipo
de impacto en el medio ambiente
c) Estudio de Seguridad Integral.
CAPITULO II
Articulo 5.- Las edificaciones industriales deberán
estar distribuidas en el terreno de manera que permitan el
paso de vehículos de servicio público para atender todas
las áreas, en caso de siniestros.
Articulo 6.- La dotación de estacionamientos al inte-
rior del terreno deberá ser suficiente para alojar los vehí-
culos del personal y visitantes, así como los vehículos de
trabajo para el funcionamiento de la industria.
El proceso de carga y descarga de vehículos deberá
efectuarse de manera que tanto los vehículos como el pro-
ceso se encuentren íntegramente dentro de los límites del
terreno.
Deberá proponerse una solución para la espera de ve-
hículos para carga y descarga de productos, materiales e
insumos, la misma que no debe afectar la circulación de
vehículos en las vías públicas circundantes.
Articulo 7.- Las puertas de ingreso de vehículos pe-
sados deberán tener dimensiones que permitan el paso
del vehículo mas grande empleado en los procesos de
entrega y recojo de insumos o productos terminados.
ve-
hículos del personal y visitantes, así como los vehículos de

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320664
El Peruano
El ancho de las puertas deberá tener una dimensión
suficiente para permitir además la maniobra de volteo del
vehículo. Esta maniobra está en función del ancho de la
vía desde la que se accede.
Las puertas ubicadas sobre el límite de propiedad, de-
berán abrir de manera de no invadir la vía pública, impi-
diendo el tránsito de personas o vehículos.
Articulo 8.- La iluminación de los ambientes de las
edificaciones industriales deberá cumplir con las siguien-
tes condiciones:
a) Tendrán elementos que permitan la iluminación na-
tural y/o artificial necesaria para las actividades que en
ellos se realicen.
b) Las oficinas administrativas ú oficinas de planta, ten-
drán ilumi-nación natural directa del exterior, con un área
mínima de venta-nas de veinte por ciento (20%) del área
del recinto. La iluminación artificial tendrá un nivel mínimo
de 250 Luxes sobre el plano de trabajo.
c) Los ambientes de producción, podrán tener ilumi-
nación natu-ral mediante vanos ó cenital, o iluminación
artificial cuando los procesos requieran un mejor nivel de
iluminación. El nivel mínimo recomendable será de 300
Luxes sobre el plano de trabajo.
d) Los ambientes de depósitos y de apoyo, tendrán
iluminación natural o artificial con un nivel mínimo reco-
mendable de 50 Luxes sobre el plano de trabajo.
e) Comedores y Cocina, tendrán iluminación natural
con un área de ventanas, no menor del veinte por cien-
to (20%) del área del recinto. Se comple-mentará con
iluminación artificial, con un nivel mínimo recomenda-
ble de 220 Luxes.
f) Servicios Higiénicos, contarán con iluminación artifi-
cial con un nivel recomendable de 75 Luxes.
g) Los pasadizos de circulaciones deberán contar con
iluminación natural y artificial con un nivel de iluminación
recomendable de 100 Luxes, así como iluminación de
emergencia.
Articulo 9.- La ventilación de los ambientes de las edi-
ficaciones industriales deberá cumplir con las siguientes
condiciones:
a) Todos los ambientes en los que se desarrollen acti-
vidades con la presencia permanente de personas, con-
tarán con vanos suficientes para permitir la renovación de
aire de manera natural.
b) Los ambientes de producción deberán garantizar la
renovación de aire de manera natural. Cuando los proce-
sos productivos demanden condiciones controladas, de-
berán contar con sistemas mecánicos de ventilación que
garanticen la renovación de aire en función del proceso
productivo, y que puedan controlar la presión, la tempera-
tura y la humedad del ambiente.
c) Los ambientes de depósito y de apoyo, podrán con-
tar exclusivamente con ventilación mecánica for-zada para
renovación de aire.
d) Comedores y Cocina, tendrán ventilación natural con
un área mí-nima de ventanas, no menor del doce por ciento
(12%) del área del recinto, para tener una dotación míni-
ma de aire no menor de 0.30 m3 por persona.
e) Servicios Higiénicos, podrán ventilarse mediante
ductos, cumpliendo con los requisitos señalados en la
Norma A.010 «Condiciones Generales de Diseño» del
presente Reglamento.
Artículo 10.- Las edificaciones industriales deberán
contar con un plan de seguridad en el que se indiquen las
vías de evacuación, que permitan la salida de los ocupan-
tes hacia un área segura, ante una emergencia.
Articulo 11.- Los sistemas de seguridad contra incen-
dio dependen del tipo de riesgo de la actividad industrial
que se desarrolla en la edificación, proveyendo un núme-
ro de hidrantes con presión, caudal y almacenamiento de
agua suficientes, así como extintores, concordante con la
peligrosidad de los productos y los procesos. El Estudio
de Seguridad Integral determinará los dispositivos nece-
sarios para la detección y extinción del fuego.
Artículo 12.- Los sistemas de seguridad contra incen-
dio deberán cumplir con los requisitos establecidos en las
Norma A-130: Requisitos de Seguridad. De acuerdo con
el nivel de riesgo (alto, medio o bajo) de la instalación
industrial, esta deberá contar con los siguientes sistemas
automáticos de detección y extinción del fuego:
a) Detectores de humo y temperatura
b) Sistema de rociadores de agua ó sprinklers;
c) Instalaciones para extinción mediante CO2;
d) Instalaciones para extinción mediante polvo quí-
mico;
e) Hidrantes y mangueras;
f) Sistemas móviles de extintores; y
g) Extintores localizados
Articulo 13.- Los ambientes donde se desarrollen ac-
tividades o funciones con elevado peligro de fuego debe-
rán estar revestidos con materiales ignífugos y asiladas
mediante puertas cortafuego.
Articulo 14.- Las edificaciones industriales donde se
realicen actividades generadoras de ruido, deben ser ais-
lados de manera que el nivel de ruido medido a 5.00 m.
del paramento exterior no debe ser superior a 90 decibe-
les en zonas industriales y de 50 decibeles en zonas co-
lindantes con zonas residenciales o comerciales.
realicen actividades mediante el empleo de equipos ge-
neradores de vibraciones superiores a los 2,000 golpes
por minuto, frecuencias superiores a 40 ciclos por segun-
do, o con una amplitud de onda de mas de 100 micrones,
deberán contar con un sistema de apoyo anti-vibraciones.
realicen actividades cuyos procesos originen emisión de
gases, vapores, humos, partículas de materias y olores de-
berá contar con sistemas depuradores que reduzcan los
niveles de las emisiones a los niveles permitidos en el có-
digo del medio ambiente y sus normas complementarias.
realicen actividades cuyos procesos originen aguas resi-
duales contaminan-tes, deberán contar con sistemas de
tratamiento antes de ser vertidas en la red pública o en
cursos de agua, según lo establecido en el código del
medio ambiente y sus normas complementarias.
Articulo 18.- La altura mínima entre el piso terminado
y el punto mas bajo de la estructura de un ambiente para
uso de un proceso industrial será de 3.00 m.
CAPITULO III
DOTACIÓN DE SERVICIOS
Artículo 19.- La dotación de servicios se resolverá de
acuerdo con el número de personas que trabajarán en la
edificación en su máxima capacidad.
Para el cálculo del número de personas en las zonas
administrativas se aplicará la relación de 10 m2 por per-
sona. El número de personas en las áreas de producción
dependerá del proceso productivo.
Articulo 20.- La dotación de agua a garantizar para el
diseño de los sistemas de suministro y almacenamiento
será de acuerdo con lo siguiente:
Con servicios de aseo 100 lt. por trabajador
para los trabajadores por día
Adicionalmente se deberá considerar la demanda que
generen los procesos productivos.
Articulo 21.- Las edificaciones industriales estarán pro-
vistas de servicios higiénicos según el número de trabaja-
dores, los mismos que estarán distribuidos de acuerdo al
tipo y característica del trabajo a realizar y a una distancia
no mayor a 30 m. del puesto de trabajo mas alejado.
Número de ocupantes Hombres Mujeres
De 0 a 15 personas 1 L, 1u, 1I 1L, 1l
De 16 a 50 personas 2 L, 2u, 2I 2L, 2I
Por cada 100 personas adicionales 1 L, 1u, 1I 1L, 1I
Articulo 22.- Las edificaciones industriales deben de
estar provistas de 1 ducha por cada 10 trabajadores por
turno y una área de vestuarios a razón de 1.50 m2 por
trabajador por turno de trabajo.
Articulo 23.- Dependiendo de la higiene necesaria para
el proceso industrial se deberán proveer lavatorios adi-
cionales en las zonas de producción.
Articulo 24.- Las áreas de servicio de comida debe-
rán contar con servicios higiénicos adicionales para lo co-
tar exclusivamente con ventilación mecánica forzada para

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PER
U
mensales. Adicionalmente deberán existir duchas para el
personal de cocina.
Articulo 25.- El número de aparatos para los servicios
higiénicos para hombres y mujeres, podrán ser diferentes
a lo establecido en el artículo 22, dependiendo de la natu-
raleza del proceso industrial.
Articulo 26.- Las edificaciones industriales de más de
1,000 m2 de área construida, estarán adecuadas a los
requerimientos de accesibilidad para personas con disca-
pacidad
NORMA A.070
COMERCIO
CAPITULO I
ASPECTOS GENERALES
Artículo 1.- Se denomina edificación comercial a aque-
lla destinada a desarrollar actividades cuya finalidad es la
comercialización de bienes o servicios.
La presente norma se complementa con las normas
de los Reglamentos específicos que para determinadas
edificaciones comerciales han expedido los Sectores co-
rrespondientes. Las edificaciones comerciales que tienen
normas específicas son:
- Establecimientos de Venta de Combustible y Esta-
ciones de Servicio-Ministerio de Energía y Minas- MEM
- Establecimientos de Hospedaje y Restaurantes- Mi-
nisterio de Industria, Turismo, Integración y Negociacio-
nes Comerciales Internacionales -MITINCI
- Establecimientos para expendio de Comidas y Bebi-
das-Ministerio de Salud-MS
- Mercados de Abastos-Ministerio de Salud
ciones
Locales comerciales
- Tienda.- Edificación independizada, de uno o más
niveles, que puede o no formar parte de otra edificación,
orientada a la comercialización de un tipo de bienes o
servicios;
- Conjunto de tiendas.- Edificación compuesta por va-
rios locales comerciales independientes que forman par-
te de una sola edificación.
- Galería comercial.- Edificación compuesta por loca-
les comerciales de pequeñas dimensiones organizados
en corredores interiores o exteriores.
- Tienda por departamentos.- Edificación de gran ta-
maño destinada a la comercialización de gran diversidad
de bienes.
- Centro Comercial.- Edificación constituida por un
conjunto de locales comerciales y/o tiendas por departa-
mentos y/u oficinas, organizados dentro de un plan inte-
gral, destinada a la compra-venta de bienes y/o presta-
ciones de servicios, recreación y/o esparcimiento.
- Complejo Comercial.- Conjunto de edificaciones in-
dependientes constituido por locales comerciales y/o tien-
das por departamentos, zonas para recreación activa o
pasiva, servicios comunales, oficinas, etc.,
Restaurantes
- Restaurante.- Edificación destinada a la comerciali-
zación de comida preparada.
- Cafetería.- Edificación destinada a la comercializa-
ción de comida de baja complejidad de elaboración y de
bebidas.
- Bar.- Edificación destinada a la comercialización de
bebidas alcohólicas y complementos para su consumo
dentro del local.
Grifos y gasocentros
- Grifos o Establecimientos de venta de combusti-
bles.- Edificación destinada a la comercialización exclu-
siva de combustibles líquidos.
- Estaciones de Servicio.- Edificación destinada a la
comercialización de combustibles líquidos y de bienes y
servicios para vehículos automotores. Complementaria-
mente pueden contar con tiendas para la venta de bienes
de consumo y/o servicios a las personas.
- Gasocentros.- Edificación destinada a la comercia-
lización de Gas Licuado de Petróleo (GLP) o Gas natural
comprimido (GNC) y de bienes y servicios para vehículos
automotores. Complementariamente pueden contar con
tiendas para la venta de bienes de consumo y/o servicios
a las personas.
CAPITULO II
FUNCIONALIDAD
Artículo 3.- Los proyectos de centros comerciales,
complejos comerciales, mercados mayoristas, supermer-
cados, mercados minoristas, estaciones de servicio y ga-
socentros deberán contar con un estudio de impacto vial
que proponga una solución que resuelva el acceso y sali-
da de vehículos sin afectar el funcionamiento de las vías
desde las que se accede.
Artículo 4.- Las edificaciones comerciales deberán
contar con iluminación natural o artificial, que garantice la
clara visibilidad de los productos que se expenden, sin
alterar sus condiciones naturales.
contar con ventilación natural o artificial. La ventilación
natural podrá ser cenital o mediante vanos a patios o zo-
nas abiertas.
El área mínima de los vanos que abren deberá ser su-
perior al 10% del área del ambiente que ventilan.
Artículo 6.- Las edificaciones comerciales deberán con-
tar con sistemas de detección y extinción de incendios, así
como condiciones de seguridad de acuerdo con lo estable-
cido en la Norma A-130: Requisitos de Seguridad.
Artículo 7.- El número de personas de una edificación
comercial se determinará de acuerdo con la siguiente ta-
bla, en base al área de exposición de productos y/o con
acceso al público:
Tienda independiente 5.0 m2 por persona
Salas de juegos, casinos 2.0 m2 por persona
Gimnasios 4.5 m2 por persona
Galería comercial 2.0 m2 por persona
Tienda por departamentos 3.0 m2 por persona
Locales con asientos fijos Número de asientos
Mercados Mayoristas 5.0 m2 por persona
Supermercado 2.5 m2 por persona
Mercados Minorista 2.0 m2 por persona
Restaurantes (área de mesas) 1.5 m2 por persona
Discotecas 1.0 m2 por persona
Patios de comida (área de mesas) 1.5 m2 por persona
Bares 1,0 m2 por persona
Tiendas 5.0 m2 por persona
Áreas de servicio (cocinas) 10.0 m2 por persona
Los casos no expresamente mencionados considera-
rán el uso semejante.
En caso de edificaciones con dos o más tipologías se
calculará el número de ocupantes correspondiente a cada
Articulo 8.- La altura libre mínima de piso terminado a
cielo raso en las edificaciones comerciales será de 3.00 m.
CAPITULO III
Artículo 9.- Los accesos a las edificaciones comer-
ciales deberán contar con al menos un ingreso accesible
para personas con discapacidad, y a partir de 1,000 m2
techados, con ingresos diferenciados para público y para
mercadería.
Artículo 10.- Las dimensiones de los vanos para la
instalación de puertas de acceso, comunicación y salida
que dan acceso y al tipo de usuario que las empleará,
cumpliendo los siguientes requisitos:
b) Los anchos mínimos de los vanos en que instalarán
puertas serán:

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320666
El Peruano
Ingreso principal 1.00 m
Dependencias interiores 0.90 m
Servicios higiénicos 0.80 m
Servicios higiénicos para discapacitados 0.90 m.
Cuando las puertas de salida, sean requeridas como
puertas de evacuación deberán cumplir con lo estableci-
do en la Norma A.130
Artículo 11.- Cualquier puerta que provea acceso ha-
cia la azotea, deberá disponer de mecanismos de apertu-
ra a presión, en el sentido de la evacuación.
Artículo 12.- El ancho de los pasajes de circulación
de público dependerá de la longitud del pasaje desde la
salida más cercana, el número de personas en la edifica-
ción, y la profundidad de las tiendas o puestos a los que
se accede desde el pasaje.
El ancho mínimo de los pasajes será de 2.40 m. los
mismos que deben permanecer libres de objetos, mobi-
liario, mercadería o cualquier obstáculo. Los pasajes prin-
cipales deberán tener un ancho mínimo de 3.00 m.
Los pasajes de circulación pública deben estar inter-
comunicados entre si mediante circulaciones verticales,
escaleras y/o ascensores.
Artículo 13.- El material de acabado de los pisos ex-
teriores deberá ser antideslizante.
Los pisos en mercados, serán de material impermea-
ble, antideslizante y liso, fáciles de limpiar y se les dará
pendiente de por lo menos 1.5% hacia las canaletas o
sumideros de desagüe.
Artículo 14.- Las diferencias de nivel deberán contar
adicionalmente a las escaleras con medios mecánicos o
con rampas con una pendiente según lo establecido en la
norma A.010.
Artículo 15.- Los locales comerciales tendrán un área
mínima de 6.00 m2. sin incluir depósitos ni servicios hi-
giénicos, con un frente mínimo de 2.40 m y un ancho de
puerta de 1.20 m. y una altura mínima de 3.00 m.
Artículo 16.- Los puestos de comercialización en los
mercados se construirán de material no inflamable, las
superficies que estén en contacto directo con el alimento
deberán ser fáciles de limpiar y desinfectar.
El diseño de las instalaciones será apropiado para la
exhibición y la comercialización de alimentos en forma ino-
cua; considerará una zona de depósito para almacenar
mercadería ligera; requerirá de instalaciones eléctricas y
sanitarias en caso que lo exija la actividad comercial a
desarrollar.
La distribución de las secciones será por tipo de pro-
ducto. Las áreas mínimas de los puestos de acuerdo a
las actividades comerciales a desarrollar en el mercado
serán:
Carnes, pescado y productos perecibles 6 m2
Abarrotes, mercería y cocina 8 m2
Otros productos 6 m2
Artículo 17.- El área de elaboración de alimentos,
será con pisos de material no absorbente, resistentes,
antideslizantes, no atacables por los productos emplea-
dos en su limpieza y de materiales que permitan su
mantenimiento en adecuadas condiciones de higiene.
Serán fáciles de limpiar y tendrán una inclinación sufi-
ciente hacia los sumideros que permita la evacuación
de agua y otros líquidos.
Las paredes tendrán superficies lisas, no absorbentes
y revestidas de material o pintura que permitan ser lava-
dos sin deterioro. Los techos estarán construidos de for-
ma que no acumule polvo ni vapores de condensación,
de fácil limpieza y siempre estarán en condiciones que
eviten contaminación a los productos.
Artículo 18.- Las características de grifos, y gasocen-
tros serán las siguientes:
Deberán instalarse a una distancia mínima de 25 m.
de estaciones o subestaciones eléctricas medidas del lin-
dero más cercano a la Estación de servicio, grifo o gaso-
centro.
Los Gasocentros ubicados a lo largo de las Carrete-
ras, ubicaran sus dispensadores a no menos de 20.00 del
borde de la carretera.
El diseño del patio de maniobras será tal, que entre la
entrada y salida se tendrá trafico en un solo sentido y se
proyectara para que el vehiculo con mayor radio de giro
pueda transitar fácilmente, las pistas o accesos de ingre-
sos y salidas deberán permitir el pase de un camión cis-
terna aunque otro este estacionado. Tendrá como mínimo
6m. de ancho. El patio de maniobras deberá tener una
pendiente que permita drenar el agua de lluvia en la zona
de despacho.
El radio de giro por isla dentro de las estaciones de
servicio, puestos de venta de combustible o gasocentros
tendrá como mínimo 14 m. para vehículos de carga o
autobuses y 6.50 m. para los demás vehículos. La dis-
tancia mínima entre ejes de entrada y salida de vehícu-
los será la resultante de la aplicación del radio de giro
por isla.
En las estaciones de servicio y puestos de venta de
combustible, el ancho de las entradas será de 6 m. como
mínimo y de 8 m. como máximo y el de las salidas de 3.60
como mínimo y de 6 m. como máximo, medidas perpendi-
cularmente al eje de las mismas. La entrada o salida afec-
tara solamente la vereda que da frente a la propiedad uti-
lizada y no podrá tener sobre la misma calle más de una
entrada y una salida.
En los gasocentros ubicados en áreas urbanas el an-
cho de las entradas y salida será de 6 m. como mínimo y
de 8 m. como máximo medidas perpendicularmente al
eje de las mismas. La Entrada o salida afectara sola-
mente a la vereda que da frente a la propiedad utilizada,
siendo obligatorio tener una entrada y una salida por la
misma calle; no pudiendo hacer uso de las esquinas para
ingresos y salidas. Cuando estos se ubiquen en las ca-
rreteras, el ancho de las entradas y salidas no podrán
exceder de 12 m. medida perpendicularmente al eje de
las mismas
El ángulo de las entradas y salidas será de 45* como
máximo y 30* como mínimo. Este ángulo se medirá des-
de el alineamiento del borde interior de la calzada.
El ingreso, la salida y el área de estacionamiento de
camiones cisterna no deberán interferir con la zona de
carga, ni con las operaciones del almacén.
Los tanques y edificación de oficinas y demás servi-
cios estarán apartados de la zona de tráfico.
En las estaciones de servicio y puestos de venta de
combustibles (grifos) el retiro mínimo de la isla de surtido-
res será de 3.00 m. a partir del borde interior de la vereda
o acera. En caso de techarse las zonas adyacentes a los
surtidores, las alturas mínimas serán de 3.90 m.
En los Gasocentros, la isla de dispensadores en zo-
nas urbanas tendrá un retiro mínimo de 5 m. a partir del
borde interior de la vereda. En caso de techar las zonas
adyacentes a los dispensadores, la altura mínima será de
4.90 m. y el techo deberá ser de material resistente al
fuego y todas las instalaciones eléctricas serán a prueba
de explosión, incluyendo la luminaria utilizada.
Cada producto deberá tener su propia línea de despa-
cho y recepción.
La distancia mínima desde las oficinas hasta los pun-
tos de carga será de 20 m.
Los gasocentros ubicados a lo largo de las carreteras
tendrán sus construcciones (oficinas, áreas de tanques,
etc.) a una distancia no menor de 25m. del borde de la
carretera al limite mas cercano de la propiedad.
Los puntos de carga de los camiones cisterna debe-
rán ser ubicados de tal modo que permitan el fácil acceso
y la rápida evacuación de los vehículos y del personal en
caso de emergencia. Los puntos de carga para los vago-
nes-cisterna, deberán tener su propia área de estaciona-
miento.
Los puntos de carga deberán contar con un sistema
de conexión a tierra, para prevención de chispas origina-
da por corriente estática.
CAPITULO IV
Artículo 19.- Los ambientes para servicios higiénicos
deberán contar con sumideros de dimensiones suficien-
tes como para permitir la evacuación de agua en caso de
aniegos accidentales.
La distancia entre los servicios higiénicos y el espacio
mas lejano donde pueda existir una persona, no puede
ser mayor de 50 m. medidos horizontalmente, ni puede
haber más de un piso entre ellos en sentido vertical.
Artículo 20.- Las edificaciones para tiendas indepen-
dientes y tiendas por departamentos, centros comercia-
les y complejos comerciales, estarán provistas de servi-
cios sanitarios para empleados, según lo que se estable-
ce a continuación:

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PER
U
Número de empleados Hombres Mujeres
De 1 a 6 empleados 1L, 1u, 1I
De 7 a 25 empleados 1L, 1u, 1I 1L,1I
De 26 a 75 empleados 2L, 2u, 2I 2L, 2I
Por cada 100 empleados adicionales 1L, 1u, 1I 1L,1I
El número de empleados será el establecido para el
funcionamiento de la edificación.
Adicionalmente a los servicios sanitarios para los em-
pleados se proveerán servicios sanitarios para el público
en base al cálculo del número de ocupantes según el artí-
culo 7 de esta norma, según lo siguiente:
Número de personas Hombres Mujeres
De 0 a 20 personas (público) No requiere No requiere
De 21 a 50 personas (publico) 1L,1u,1l
De 51 a 200 personas (publico) 1L,1u,1l 1L, 1I
Por cada 100 personas (publico) 1L,1u,1I 1L,1I
Artículo 21.- Las edificaciones para restaurantes es-
tarán provistas de servicios sanitarios para empleados,
según lo que se establece a continuación, considerando
10 m2 por persona:
pleados se proveerán servicios sanitarios para el público,
De 1 a 16 personas (publico) No requiere No requiere
De 17 a 50 personas (publico) 1L,1u,1l 1L, 1I
De 51 a 100 personas (publico) 2L,2u,2I 2L,2I
Por cada 150 personas adicionales 1L,1u,1l 1L,1I
Artículo 22.- Las edificaciones para mercados esta-
rán provistas de servicios sanitarios para empleados, se-
gún lo que se establece a continuación, considerando 10
m2 por persona:
pleados se proveerán servicios sanitarios para el público
De 0 a 50 personas (público) No requiere No requiere
De 101 a 250 personas (publico) 2L,2u,2l 2L,2I
Por cada 300 personas adicionales 1L,1u,1l 1L,1I
Articulo 23.- Los servicios higiénicos para personas
con discapacidad serán obligatorios a partir de la exigen-
cia de contar con tres artefactos por servicio, siendo uno
de ellos accesibles a personas con discapacidad
En caso se proponga servicios separados exclusivos
para personas con discapacidad sin diferenciación de
sexo, este deberá ser adicional al número de aparatos
exigible según las tablas indicadas en los artículos prece-
dentes.
tener estacionamientos dentro del predio sobre el que se
edifica.
El número mínimo de estacionamientos será el si-
guiente:
Para personal Para público
Tienda independiente 1 est. cada 6 pers 1 est. cada 10 pers
Tienda por departamentos 1 est. cada 5 pers 1 est cada 10 pers
Centro Comercial.- 1 est. cada 5 pers 1 est cada 10 pers
Complejo Comercial.- 1 est cada 10 pers 1 est cada 10 pers
Locales de asientos fijos 1 est. cada 15 asientos
Mercados Mayoristas.- 1 est cada 10 pers 1 est cada 10 pers
Supermercado.- 1 est cada 10 pers 1 est cada 10 pers
Mercados Minorista.- 1 est cada 20 pers 1 est cada 20 pers
Restaurante 1 est cada 10 pers 1 est cada 10 pers
Cuando no sea posible tener el numero de estaciona-
mientos requerido dentro del predio, por tratarse de re-
modelaciones de edificios construidos al amparo de nor-
mas que han perdido su vigencia o por encontrarse en
zonas monumentales, se podrá proveer los espacios de
estacionamiento en predios cercanos según lo que nor-
me la Municipalidad distrital en la que se encuentre la
edificación.
Deberá proveerse espacios de estacionamiento acce-
sibles para los vehículos que transportan o son conducidos
por personas con discapacidad, cuyas dimensiones míni-
mas serán de 3.80 m. de ancho x 5.00 m. de profundidad,
a razón de 1 cada 50 estacionamientos requeridos.
Su ubicación será la más cercana al ingreso y salida
de personas, debiendo existir una ruta accesible.
Articulo 25.- En las edificaciones comerciales donde
se haya establecido ingresos diferenciados para perso-
nas y para mercadería, la entrega y recepción de esta
deberá efectuarse dentro del lote, para lo cual deberá exis-
tir un patio de maniobras para vehículos de carga acorde
con las demandas de recepción de mercadería.
Deberá proveerse un mínimo de espacios para estacio-
namiento de vehículos de carga de acuerdo al análisis de
las necesidades del establecimiento. En caso de no con-
tarse con dicho análisis se empelará la siguiente tabla:
De 1 a 500 m2 de área techada 1 estacionamiento
De 501 a 1,500 m2 de área techada 2 estacionamientos
De 1,500 a 3,000 m2 de área techada 3 estacionamientos
Más de 3,000 m2 de área techada 4 estacionamientos
Artículo 26.- En los mercados minoristas y supermer-
cados se considerará espacios para depósito de merca-
dería, cuya área será como mínimo el 25% del área de
venta, entendida como la suma de las áreas de los pues-
tos de venta, las áreas para la exposición de los produc-
tos y las áreas que ocupan las circulaciones abiertas al
público.
Se proveerá de cámaras frigoríficas para Carnes y Pes-
cados. La dimensión de la Cámara frigorífica de Carnes
permitirá un volumen de 0.02 m3 por m2 de área de ven-
ta. La dimensión de la Cámara frigorífica de Pescado per-
mitirá un volumen mínimo de 0.06 m3 por m2 de área de
venta: La dimensión de la cámara fría de para productos
diversos con una capacidad de 0.03 m3 por m2 de área
de venta.
Articulo 27.- Se proveerá un ambiente para basura de
destinará un área mínima de 0.03 m2 por m2 de área de
venta, con un área mínima de 6 m2.Adicionalmente se de-
berá prever un área para lavado de recipientes de basura,
estacionamiento de vehículo recolector de basura, etc.
Los mercados mayoristas y minoristas deberán contar
con un laboratorio de control de calidad de los alimentos.
NORMA A.080
OFICINAS
CAPITULO I
ASPECTOS GENERALES
Artículo 1.- Se denomina oficina a toda edificación des-
tinada a la prestación de servicios administrativos, técni-
cos, financieros, de gestión, de asesoramiento y afines
de carácter público o privado.
Artículo 2.- La presente norma tiene por objeto esta-
blecer las características que deben tener las edificacio-
nes destinadas a oficinas:
en base al cálculo del número de ocupantes según el
artículo 7 de esta norma, según lo siguiente:

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320668
El Peruano
Los tipos de oficinas comprendidos dentro de los al-
cances de la presente norma son:
- Oficina independiente: Edificación de uno o más
niveles, que puede o no formar parte de otra edificación.
- Edificio corporativo: Edificación de uno o varios ni-
veles, destinada a albergar funciones prestadas por un
solo usuario.
CAPITULO II
FUNCIONALIDAD
Artículo 3.- Las condiciones de habitabilidad y funcio-
nalidad se refieren a aspectos de uso, accesibilidad, ven-
tilación e iluminación.
Las edificaciones para oficinas, deberán cumplir con
los requisitos establecidos en la Norma A.010 «Conside-
raciones Generales de Diseño» y en la Norma A.130 «Re-
quisitos de Seguridad».
Artículo 4.- Las edificaciones para oficinas deberán
contar con iluminación natural o artificial, que garantice el
desempeño de las actividades que se desarrollarán en
ellas.
La iluminación artificial recomendable deberá alcan-
zar los siguientes niveles de iluminación en el plano de
trabajo:
Áreas de trabajo en oficinas 250 luxes
Vestíbulos 150 luxes
Estacionamientos 30 luxes
Circulaciones 100 luxes
Ascensores 100 luxes
Servicios higiénicos 75 luxes
Artículo 5.- Las edificaciones para oficinas podrán con-
tar optativa o simultáneamente con ventilación natural o
artificial.
En caso de optar por ventilación natural, el área míni-
ma de la parte de los vanos que abren para permitir la
ventilación, deberá ser superior al 10% del área del am-
biente que ventilan.
Artículo 6 - El número de ocupantes de una edifica-
ción de oficinas se calculará a razón de una persona cada
9.5 m2.
Articulo 7.- La altura libre mínima de piso terminado a
cielo raso en las edificaciones de oficinas será de 2.40 m.
Artículo 8.- Los proyectos de edificios corporativos o
de oficinas independientes con mas de 5,000 m2 de área
útil deberán contar con un estudio de impacto vial que
proponga una solución que resuelva el acceso y salida de
vehículos.
CAPITULO III
Articulo 9.- Las edificaciones para oficinas, indepen-
dientemente de sus dimensiones deberán cumplir con la
norma A.120 «Accesibilidad para personas con discapa-
cidad»
Articulo 10.- Las dimensiones de los vanos para la
instalación de puertas de acceso, comunicación y salida
que dan acceso y al número de usuarios que las emplea-
rá, cumpliendo los siguientes requisitos:
b) Los anchos mínimos de los vanos en que se insta-
larán puertas serán:
Ingreso principal 1.00 m.
Dependencias interiores 0.90 m
Servicios higiénicos 0.80 m.
Artículo 11.- Deberán contar con una puerta de acce-
so hacia la azotea, con mecanismos de apertura a pre-
sión, en el sentido de la evacuación.
Artículo 12.- El ancho de los pasajes de circulación
dependerá de la longitud del pasaje desde la salida más
cercana y el número de personas que acceden a sus es-
pacios de trabajo a través de los pasajes.
Articulo 13.- Las edificaciones destinadas a oficinas
deberán cumplir los siguientes requisitos:
a) El número y ancho de las escaleras esta determina-
do por el cálculo de evacuación para casos de emergen-
cia.
b) Las escaleras estarán aisladas del recinto desde el
cual se accede mediante una puerta a prueba de fuego,
con sistema de apertura a presión (barra antipático) en la
dirección de la evacuación y cierre automático. No serán
necesarias las barras antipático en puertas por las que se
evacuen menos de 50 personas.
CAPITULO IV
más alejado donde pueda trabajar una persona, no pue-
de ser mayor de 40 m. medidos horizontalmente, ni pue-
de haber más de un piso entre ellos en sentido vertical.
Artículo 15.- Las edificaciones para oficinas, estarán
provistas de servicios sanitarios para empleados, según
lo que se establece a continuación:
Número de ocupantes Hombres Mujeres Mixto
L: Lavatorio U: Urinario I: Inodoro
Artículo 16.- Los servicios sanitarios podrán ubicarse
dentro de las oficinas independientes o ser comunes a
varias oficinas, en cuyo caso deberán encontrase en el
mismo nivel de la unidad a la que sirven, estar diferencia-
dos para hombres y mujeres, y estar a una distancia no
mayor a 40m. medidos desde el punto más alejado de la
oficina a la que sirven.
Los edificios de oficinas y corporativos contarán adi-
cionalmente con servicios sanitarios para empleados y
para publico según lo establecido en la Norma A.070 «Co-
mercio» del presente Reglamento, cuando se tengan pre-
vistas funciones adicionales a las de trabajo administrati-
vo, como auditorios y cafeterías.
Artículo 17.- La dotación de agua a garantizar para
el diseño de los sistemas de suministro y almacena-
miento son:
Riego de jardines 5 lts. x m2 x día
Oficinas 20 lts. x persona x día
Tiendas6 lts. x persona x día
de ellos accesible a personas con discapacidad.
género, este deberá ser adicional al número de aparatos
exigible.
Artículo 19.- Las edificaciones de oficinas deberán te-
ner estacionamientos dentro del predio sobre el que se edi-
fica. El número mínimo de estacionamientos quedará esta-
blecido en los planes urbanos distritales o provinciales.
La dotación de estacionamientos deberá considerar es-
pacios para personal, para visitantes y para los usos com-
plementarios.
Artículo 20.- Cuando no sea posible tener el numero
de estacionamientos requerido dentro del predio, por tra-
tarse de remodelaciones de edificaciones construidas al
amparo de normas que han perdido su vigencia o por en-
contrarse en zonas monumentales, se podrá proveer los
espacios de estacionamiento en predios cercanos según
lo que norme la Municipalidad Distrital respectiva en la
que se encuentre la edificación.
Artículo 21.- Deberá proveerse espacios de estacio-
namiento accesibles para los vehículos que transportan o
son conducidos por personas con discapacidad, a razón
de 1 cada 50 estacionamientos requeridos.
Su ubicación será la más cercana al ingreso y salida
de personas, debiendo existir una ruta accesible.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PER
U
Articulo 22.- Los estacionamientos en sótanos que no
cuenten con ventilación natural, deberán contar con un
sistema de extracción mecánica, que garantice la renova-
ción del aire.
Articulo 23.- Se proveerá un ambiente para basura
de destinará un área mínima de 0.01 m3 por m2 de área
de útil de oficina, con un área mínima de 6 m2.
NORMA A.090
SERVICIOS COMUNALES
CAPITULO I
ASPECTOS GENERALES
Artículo 1.- Se denomina edificaciones para servi-
cios comunales a aquellas destinadas a desarrollar ac-
tividades de servicios públicos complementarios a las
viviendas, en permanente relación funcional con la co-
munidad, con el fin de asegurar su seguridad, atender
sus necesidades de servicios y facilita el desarrollo de
la comunidad.
ciones:
Servicios de Seguridad y Vigilancia:
- Compañias de Bomberos
- Comisarías policiales
- Estaciones para Serenazgo
Protección Social:
- Asilos
- Orfanatos
- Juzgados
Servicios de Culto:
- Templos
- Cementerios
Servicios culturales:
- Museos
- Galerías de arte
- Bibliotecas
- Salones Comunales
Gobierno
- Municipalidades
- Locales Institucionales
CAPITULO II
FUNCIONALIDAD
Artículo 3.- Las edificaciones destinadas a prestar ser-
vicios comunales, se ubicarán en los lugares señalados
en los Planes de Desarrollo Urbano, o en zonas compati-
bles con la zonificación vigente.
Artículo 4.- Los proyectos de edificaciones para ser-
vicios comunales, que supongan una concentración de
público de mas de 500 personas deberán contar con un
estudio de impacto vial que proponga una solución que
resuelva el acceso y salida de vehículos sin afectar el fun-
cionamiento de las vías desde las que se accede.
Artículo 5.- Los proyectos deberán considerar una pro-
puesta que posibilite futuras ampliaciones.
Artículo 6.- La edificaciones para servicios comuna-
les deberán cumplir con lo establecido en la norma A.120
Accesibilidad para personas con discapacidad.
Artículo 7.- El ancho y número de escaleras será cal-
culado en función del número de ocupantes.
Las edificaciones de tres pisos o mas y con plantas
superiores a los 500.00 m2 deberán contar con una esca-
lera de emergencia adicional a la escalera de uso general
ubicada de manera que permita una salida de evacuación
alternativa.
Las edificaciones de cuatro o más pisos deberán con-
tar con ascensores de pasajeros.
Artículo 8.- Las edificaciones para servicios comuna-
les deberán contar con iluminación natural o artificial sufi-
ciente para garantizar la visibilidad de los bienes y la pres-
tación de los servicios.
Artículo 9.- Las edificaciones para servicios comuna-
les deberán contar con ventilación natural o artificial.
El área mínima de los vanos que abren deberá ser su-
perior al 10% del área del ambiente que ventilan.
Artículo 10.- Las edificaciones para servicios comu-
nales deberán cumplir con las condiciones de seguridad
establecidas en la Norma A.130 «Requisitos de seguri-
dad».
Artículo 11.- El cálculo de las salidas de emergencia,
pasajes de circulación de personas, ascensores y ancho
y número de escaleras se hará según la siguiente tabla
de ocupación:
Ambientes para oficinas administrativas 10.0 m2 por persona
Asilos y orfanatos 6.0 m2 por persona
Ambientes de reunión 1.0 m2 por persona
Área de espectadores de pie 0,25 m2 por persona
Recintos para culto 1.0 m2 por persona
Salas de exposición 3.0 m2 por persona
Bibliotecas. Área de libros 10.0 m2 por persona
Bibliotecas. Salas de lectura 4.5 m2 por persona
Estacionamientos de uso general 16,0 m2 por persona
rán el uso mas parecido
Articulo 12.- El ancho de los vanos de acceso a am-
bientes de uso del público será calculado para permitir su
evacuación hasta una zona exterior segura.
Artículo 13.- Las edificaciones de uso mixto, en las
que se presten servicios de salud, educación, recreación,
etc. deberán sujetarse a lo establecido en la norma ex-
presa pertinente en la sección correspondiente.
CAPITULO IV
mas lejano donde pueda existir una persona, no puede
ser mayor de 30 m. medidos horizontalmente, ni puede
haber más de un piso entre ellos en sentido vertical.
Artículo 15.- Las edificaciones para servicios comu-
nales, estarán provistas de servicios sanitarios para em-
pleados, según el número requerido de acuerdo al uso:
De 1 a 6 empleados 1L, 1 u, 1I
En los casos que existan ambientes de uso por el pú-
blico, se proveerán servicios higiénicos para público, de
acuerdo con lo siguiente:
Hombres Mujeres
De 0 a 100 personas 1L, 1u, 1I 1L, 1I
Por cada 100 personas adicionales 1L, 1u, 1I 1L, 1I
de ellos accesibles a personas con discapacidad.
sexo, este deberá ser adicional al número de aparatos
exigible según las tablas indicadas en los artículos prece-
dentes.
Artículo 17.- Las edificaciones de servicios comuna-
les deberán proveer estacionamientos de vehículos den-
tro del predio sobre el que se edifica.
El número mínimo de estacionamientos será el si-
guiente:

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320670
El Peruano
Para personal Para público
Uso general 1 est. cada 6 pers 1 est. cada 10 pers
Locales de asientos fijos 1 est. cada 15 asientos
Cuando no sea posible tener el numero de estaciona-
mientos requerido dentro del predio, por tratarse de re-
modelaciones de edificios construidos al amparo de nor-
mas que han perdido su vigencia o por encontrarse en
zonas monumentales, se podrá proveer los espacios de
estacionamiento en predios cercanos según lo que nor-
me el Plan Urbano. Igualmente, dependiendo de las con-
diciones socio-económicas de la localidad, el Plan Urba-
no podrá establecer requerimientos de estacionamientos
diferentes a las indicadas en el presente artículo.
Deberá proveerse espacios de estacionamiento acce-
sibles para los vehículos que transportan o son conduci-
dos por personas con discapacidad, cuyas dimensiones
mínimas serán de 3.80 m de ancho x 5.00 m de profundi-
dad, a razón de 1 cada 50 estacionamientos requeridos.
Artículo 18.- Las montantes de instalaciones eléctri-
cas, sanitarias, o de comunicaciones, deberán estar alo-
jadas en ductos, con acceso directo desde un pasaje de
circulación , de manera de permitir su registro para man-
tenimiento, control y reparación.
NORMA A.100
RECREACION Y DEPORTES
CAPITULO I
ASPECTOS GENERALES
Artículo 1.- Se denominan edificaciones para fines de
Recreación y Deportes aquellas destinadas a las activi-
dades de esparcimiento, recreación activa o pasiva, a la
presentación de espectáculos artísticos, a la práctica de
deportes o para concurrencia a espectáculos deportivos,
y cuentan por lo tanto con la infraestructura necesaria para
facilitar la realización de las funciones propias de dichas
actividades.
Artículo 2.- Se encuentran comprendidas dentro de
los alcances de la presente norma, los siguientes tipos de
edificaciones:
Centros de Diversión;
Salones de baile
Discotecas
Pubs
Casinos
Salas de Espectáculos;
Teatros
Cines
Salas de concierto
Edificaciones para Espectáculos Deportivos;
Estadios
Coliseos
Hipódromos
Velódromos
Polideportivos
Instalaciones Deportivas al aire libre.
Artículo 3.- Los proyectos de edificación para recrea-
ción y deportes, requieren la elaboración de los siguien-
tes estudios complementarios:
a) Estudio de Impacto Vial, para edificaciones que con-
centren más de 1,000 ocupantes.
b) Estudio de Impacto Ambiental, para edificaciones
que concentren más de 3,000 ocupantes.
Artículo 4.- Las edificaciones para recreación y de-
portes se ubicarán en los lugares establecidos en el plan
urbano, y/o considerando lo siguiente:
a) Facilidad de acceso y evacuación de las personas
provenientes de las circulaciones diferenciadas a espa-
cios abiertos.
b) Factibilidad de los servicios de agua y energía;
c) Orientación del terreno, teniendo en cuenta el aso-
leamiento y los vientos predominantes
d) Facilidad de acceso a los medios de transporte.
CAPITULO II
CONDICIONES DE HABITABILIDAD
Articulo 5.- Se deberá diferenciar los accesos y circu-
laciones de acuerdo al uso y capacidad. Deberán existir
accesos separados para público, personal, actores, de-
portistas y jueces y periodistas. El criterio para determi-
nar el número y dimensiones de los accesos, será la can-
tidad de ocupantes de cada tipo de edificación.
Artículo 6.- Las edificaciones para recreación y depor-
tes deberán cumplir con las condiciones de seguridad es-
tablecidas en la Norma A.130: «Requisitos de Seguridad»
Artículo 7.- El número de ocupantes de una edifica-
ción para recreación y deportes se determinará de acuer-
do con la siguiente tabla:
Zona de público número de asientos o espacios
para espectadores
Discotecas y salas de baile 1.0 m2 por persona
Casinos 2.0 m2 por persona
Ambientes administrativos 10.0 m2 por persona
Vestuarios, camerinos 3.0 m2 por persona
Depósitos y almacenamiento 40.0 m2 por persona
Piscinas techadas 3.0 m2 por persona
Piscinas 4.5 m2 por persona
(*) El calculo del numero de ocupantes se pude sustentar con el
conteo exacto en su nivel de máxima ocupación.
rán el uso mas parecido
En caso de edificaciones con dos o más tipologías se
calculará el número de ocupantes correspondiente a cada
Artículo 8.- Las locales ubicados a uno o más pisos
por encima o por debajo del nivel de acceso al exterior
deberán contar con una salida de emergencia, indepen-
diente de la escalera de uso general y que constituya una
ruta de escape alterna, conectada a una escalera de emer-
gencia a prueba de humos con acceso directo al exterior.
Artículo 9.- Las edificaciones de espectáculos depor-
tivos deberán contar con un ambiente para atenciones
médicas de emergencia de acuerdo con el número de
espectadores a razón de 1 espacio de atención cada 5,000
espectadores, desde el que pueda ser evacuada una per-
sona en una ambulancia.
Artículo 10.- Las edificaciones de espectáculos de-
portivos deberán contar con un sistema de sonido para
comunicación a los espectadores, así como un sistema
de alarma de incendio, audibles en todos los ambientes
de la edificación
Artículo 11.- Las edificaciones de espectáculos de-
portivos deberán contar con un sistema de iluminación de
emergencia que se active ante el corte del fluido eléctrico
de la red pública.
Artículo 12.- La distribución de los espacios para los
espectadores deberá cumplir con lo siguiente:
a) Permitir una visión óptima del espectáculo
b) Permitir el acceso y salida fácil de las personas ha-
cia o desde sus espacios (asientos). La distancia mínima
entre dos asientos de filas contiguas será de 0.60 m.
c) Garantizar la comodidad del espectador durante el
espectáculo.
Articulo 13.- Los accesos a las edificaciones para es-
pectáculos deportivos serán distribuidos e identificables
en forma clara, habiendo cuando menos uno por cada
sector de tribuna.
Numero de personas
Ancho de vanos, escalera o pasaje = ————————————————
(Módulos de 0.60 m.) Tiempo de x Velocidad
desalojo peatonal
(seg) (1 m./seg)
Articulo 14.- Circulación en las tribunas y bocas de
salida.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PER
U
a) Los accesos a las tribunas llegarán a un pasaje de
circulación transversal, del que se conectan los pasajes
que servirán para acceder a cada asiento. El número
máximo de asientos entre pasajes de acceso será de 16.
b) El ancho mínimo de un pasaje de circulación trans-
versal o de acceso a los asientos será de 1.20 m.
c) Los pasajes transversales deberán ubicarse como
máximo cada 20 filas de asientos.
d) El ancho de los pasajes, vanos de acceso y salida y
escaleras, será como mínimo el que resulte necesario para
la evacuación de manera segura, según la fórmula del
cálculo para su dimensionamiento de acuerdo con el nú-
mero de ocupantes, para casos de emergencia.
Numero de personas
Ancho de vanos, escalera o pasaje = ————————————————
(Módulos de 0.60 m.) Tiempo de x Velocidad
desalojo peatonal
(seg) (1 m/seg)
e) El ancho de los pasajes y de las bocas de salida
serán múltiplos de 0.60 m;
f) Las bocas de salida servirán a un máximo a 20 filas
de asientos;
Articulo 15.- Las escaleras para público deberán te-
ner un paso mínimo de 0.30 m de ancho.
Si el ancho de la escalera es mayor que 4 m, llevará
un pasamano central.
Artículo 16.- Las salidas de emergencia tendrán las
siguientes características:
a) Serán adicionales a los accesos de uso general y
son exigibles a partir de ambientes cuya capacidad sea
superior a 100 personas.
b) Las salidas de emergencia constituyen rutas alter-
nas de evacuación, por lo que su ubicación debe ser tal
que permita acceder a ella en caso la salida de uso gene-
ral se encuentre bloqueada.
c) El número y dimensiones de las puertas de escape
depende del número de ocupantes y de la necesidad de
evacuar la sala en un máximo de de tres minutos
Artículo 17.- Deberá proveerse un sistema de ilumi-
nación de emergencia en puertas, pasajes de circulación
y escaleras, accionado por un sistema alterno al de la red
pública.
Artículo 18.- Las butacas que se instalen en edifica-
ciones para recreación y deportes, deberán reunir las si-
guientes condiciones:
a) La distancia mínima entre respaldos será de 0.85 m;
b) La distancia mínima entre el frente de un asiento y
el respaldo del próximo será de 0.40 m;
c) Deberán colocarse de manera que sus ocupantes
no impidan la visibilidad de los demás espectadores. La
visibilidad se determinará usando la línea isóptica de visi-
bilidad, en base de una constante «k», que es el resultado
de la diferencia de niveles entre el ojo de una persona y la
parte superior de la cabeza del espectador situado en la
fila inmediata inferior y/o superior. Esta constante tendrá
un valor mínimo de 0.12 m. o cualquier otro sistema de
trazo, siempre y cuando se demuestre la visibilidad.
d) Estarán fijadas al piso, excepto las que se encuen-
tren en palcos.
e) Los asientos serán plegables, salvo el caso en que
la distancia entre los respaldos de dos filas consecutivas
sea mayor a 1.20 m.;
f) Las filas limitadas por dos pasillos tendrán un máxi-
mo de 14 butacas y, las limitadas por uno solo, no más de
7 butacas.
g) La distancia mínima desde cualquier butaca al punto
más cercano de la pantalla será la mitad de la dimensión
mayor de ésta, pero en ningún caso menor de 7.00 m.
Articulo 19.- Cuando se construyan tribunas en loca-
les de recreación y deportes, éstas deberán reunir las con-
diciones que se describen a continuación:
a) La altura máxima será de 0.45 m.;
b) La profundidad mínima será de 0.70 m.;
c) El ancho mínimo por espectador será de 0.60 m.;
Artículo 20.- Para el cálculo del nivel de piso en cada
fila de espectadores, se considerará que la altura entre
los ojos del espectador y el piso, es de 1.10 m., cuando
éste se encuentre en posición sentado, y de 1.70 m. cuan-
do los espectadores se encuentren de pie.
Artículo 21.- Las boleterías deberán considerar lo si-
guiente:
a) Espacio para la formación de colas;
b) No deberán atender directamente sobre la vía pú-
blica.
c) El número de puestos de atención para venta de
boletos dependerá de la capacidad de espectadores.
Artículo 22.- Las edificaciones para de recreación y
deportes, estarán provistas de servicios sanitarios según
lo que se establece a continuación:
Según el número de personas Hombres Mujeres
De 0 a 100 personas 1L, 1u,1I 1L,1I
De 101 a 400 2L, 2u,2I 2L,2I
Cada 200 personas adicionales 1L, 1u, 1I 1L, 1I
Adicionalmente deben proveerse servicios sanitarios
para el personal de acuerdo a la demanda para oficinas,
para los ambientes de uso comercial como restaurantes o
cafeterías, para deportistas y artistas y para personal de
mantenimiento.
Articulo 23.- El número de estacionamientos será pro-
visto dentro del terreno donde se ubica la edificación a
razón de un puesto cada 50 espectadores. Cuando esto
no sea posible, se deberán proveer los estacionamientos
faltantes en otro inmueble de acuerdo con lo que esta-
blezca la municipalidad respectiva.
Artículo 24.- Se deberá proveer un espacio para per-
sonas en sillas de ruedas por cada 250 espectadores, con
un mínimo de un espacio.
NORMA A.110
TRANSPORTES Y COMUNICACIONES
CAPITULO I
ASPECTOS GENERALES
Artículo 1.- Se denomina edificación de transportes y
comunicaciones a toda construcción destinada a albergar
funciones vinculadas con el transporte de personas y
mercadería o a la prestación de servicios de comunica-
ciones.
La presente norma se complementa con las normas
de los Reglamentos específicos que para determina-
das edificaciones han expedido los sectores correspon-
dientes. Las unidades administrativas del Ministerio de
Transportes y Comunicaciones que emiten normas es-
pecíficas son:
- La Dirección General de Aeronáutica Civil en lo refe-
rente a Aeropuertos
- La Dirección General de Circulación Terrestre en lo
referente a terminales terrestres.
- La Dirección General de Caminos y Ferrocarriles en
lo referente a estaciones ferroviarias
- La Dirección General de Transporte Acuático en lo
referente a terminales portuarios.
- La Dirección General de Telecomunicaciones en lo
referente a estaciones de radio y televisión.
Los proyectos para edificaciones de transportes y co-
municaciones deberán cumplir, con lo establecido en el
presente reglamento y en las normas emitidas por el sec-
tor correspondiente
ciones.
Edificaciones de Transporte
Aeropuerto.- Conjunto de edificaciones que cuentan
con las instalaciones y el equipamiento que permiten el
desplazamiento de personas. y/o carga de vía aérea, en
el ámbito nacional o internacional.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320672
El Peruano
Pueden ser:
Nacionales
Internacionales
Terminal Terrestre.- Edificación complementaria del
servicio de transporte terrestre, que cuenta con instala-
ciones y equipamiento para el embarque y desembarque
de pasajeros y/o carga, de acuerdo a sus funciones. Pue-
den o no contar con terminales de vehículos, depósitos
para vehículos. Los terminales terrestres deben contar con
un Certificado de Habilitación Técnica de Terminales Te-
rrestres, emitido por el MTC y que acredita que el terminal
terrestre cumple con los requisitos y condiciones técnicas
establecidas en el reglamento aprobado por D.S. Nº 009-
204-MTC del 03/03/04.
Pueden ser:
Interurbanos
Interprovinciales
Internacionales
Estación Ferroviaria.- Edificación complementaria a
los servicios de transporte por tren, compuesta de infra-
estructura vial, instalaciones y equipos que tienen por ob-
jeto el embarque y desembarque de pasajeros y/o carga,
de acuerdo a sus funciones.
Terminal Portuario.- Edificación portuaria dotada de
una zona terrestre y marítima, infraestructuras, superes-
tructuras, instalaciones, y equipos que, dentro o fuera de
un puerto, tiene por objeto la atención Naves que trans-
portan, mercaderías y/o pasajeros correspondientes a un
tráfico predeterminado.
Edificaciones de Comunicaciones
Estaciones de Radio.- Edificación destinada a la ra-
dio difusión sonora. Comprende la planta transmisora, el
sistema irradiante, los enlaces físicos y radioeléctricos y
estudio (s) destinados a prestar el servicio de radiodifu-
sión.
Estaciones de Televisión.- Edificación destinada a la
radio difusión por televisión. Comprende la planta trans-
misora, el sistema irradiante, los enlaces físicos y radio-
eléctricos y estudio (s) destinados a prestar el servicio de
radiodifusión.
CAPITULO II
CONDICIONES DE HABITABILIDAD
Artículo 3.- Las edificaciones de transporte deberán
cumplir con los siguientes requisitos de habitabilidad
a) La circulación de pasajeros y personal operativo de-
berá diferenciarse de la circulación de carga y mercancía.
b) Los pisos serán de material antideslizante.
c) El ancho de los pasajes de circulación, vanos de
acceso y escaleras se calcularán en base al número de
ocupantes
d) La altura libre de los ambientes de espera será como
mínimo de tres metros.
e) Los pasajes interiores de uso público tendrán un
ancho mínimo de 1.20m
f) El ancho mínimo de los vanos de acceso será de
1.80 mts.
g) Las puertas corredizas de material transparente
serán de cristal templado accionadas por sistemas auto-
máticos que apertura por detección de personas.
h) Las puertas batientes tendrán barras de acciona-
miento a todo lo ancho y un sistema de cierre hidráulico
i) Adicionalmente deberán contar con elementos que
permitan ser plenamente visibles.
SUB-CAPITULO I
AEROPUERTOS
Artículo 4.- Para la localización de aeropuertos se con-
siderará lo siguiente:
a) Su ubicación deberá estar contemplada en el plan
urbano de la localidad y de acuerdo a la zonificación esta-
blecida.
b) La extensión del terreno requerido estará en fun-
ción de la categoría del Aeropuerto.
c) Las edificaciones e instalaciones se ubicaran y orien-
taran según las condiciones climatológicas.
SUB-CAPITULO II
TERMINALES TERRESTRES
Artículo 5.- Para la localización de terminales terres-
tres se considerará lo siguiente:
a) Su ubicación deberá estar de acuerdo a lo estable-
b) El terreno deberá tener un área que permita alber-
gar en forma simultánea al número de unidades que pue-
dan maniobrar y circular sin interferir unas con otras en
horas de máxima demanda.
c) El área destinada a maniobras y circulación debe
ser independiente a las áreas que se edifiquen para los
servicios de administración, control, depósitos, así como
servicios generales para pasajeros.
d) Deberán presentar un Estudio de Impacto Vial e Im-
pacto Ambiental.
e) Deberán contar con áreas para el estacionamien-
to y guardianía de vehículos de los usuarios y de servi-
cio público de taxis dentro del perímetro del terreno del
terminal.
Artículo 6.- Las edificaciones para terminales terres-
tres deberán cumplir con los siguientes requisitos:
a) Los accesos para salida y llegada de pasajeros de-
ben ser independientes.
b) Debe existir un área destinada al recojo de equi-
paje
c) El acceso y salida de los buses al terminal debe
resolverse de manera que exista visibilidad de la vereda
desde el asiento del conductor.
d) La zona de abordaje a los buses debe estar bajo
techo y permitir su acceso a personas con discapacidad.
e) Deben contar con sistemas de comunicación visual
y sonora.
tres, estarán provistas de servicios sanitarios según lo que
se establece a continuación:
De 0 a 100 personas 1L, 1u, 1I 1L,1I
De 101 a 200 2L, 2u, 2I 2L,2I
De 201 a 500 3L, 3u, 3I 3L,3
Los servicios higiénicos estarán sectorizados de
acuerdo a la distribución de las salas de espera de pa-
sajeros.
cafeterías y para personal de mantenimiento.
SUB-CAPITULO III
ESTACIONES FERROVIARIAS
tres deberán cumplir con los siguientes requisitos:
a) Los accesos para salida y llegada de pasajeros de-
ben ser independientes.
b) Debe existir un área destinada al recojo de equi-
paje
c) La zona de abordaje a los trenes debe estar bajo
techo y permitir su acceso a personas con discapacidad.
d) Deben contar con sistemas de comunicación visual
y sonora.
e) Las dimensiones de los andenes para abordaje de-
ben ser suficientes para alojar al número de personas que
pueda abordar entren en una estación
Artículo 9.- Las edificaciones para estaciones ferro-
viarias, estarán provistas de servicios sanitarios según lo
que se establece a continuación:

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PER
U
De 101 a 200 2L, 2u, 2I 2L, 2I
De 201 a 500 3L, 3u, 3I 3L, 3I
Los servicios higiénicos estarán sectorizados de acuer-
do a la distribución de las salas de espera de pasajeros.
cafeterías y para personal de mantenimiento.
SUB-CAPITULO IV
ESTACIONES DE RADIO Y TELEVISIÓN
Artículo 10.- Adicionalmente, las Estaciones de Ra-
dio y Televisión deberán cumplir con lo establecido en las
Normas Técnicas del Servicio de Radio y para solicitar la
Licencia de Obra, deberá presentar el informe favorable
emitido por la dirección correspondiente del Ministerio de
Transportes y Comunicaciones.
Artículo 11.- Para la localización de edificaciones
para estaciones de radio y televisión se considerará lo
siguiente:
a) Su ubicación deberá estar de acuerdo a lo estable-
b) Deberá evitarse su ubicación en áreas monumen-
tales.
Articulo 12.- La estaciones de radio y televisión debe-
rán contar con ambientes para administración, Operacio-
nes y Producción, Sistemas y Mantenimiento, Artistas, ser-
vicios generales y salas con público.
Artículo 13.- Requisitos Arquitectónicos de Ocupación:
a) Las áreas de servicios de comedores y servicios
higiénicos, vestuarios y camerino, deben ser independien-
tes que los del personal de servicio, y serán en numero
proporcional al personal que los use.
b) Deberán cumplir con los requerimientos de estacio-
namiento para personal estable, artistas y público, dentro
de los linderos del terreno.
c) En caso de tener una sala con acceso de público,
esta deberá cumplir con los requisitos establecidos para
las edificaciones de recreación y deportes, en lo perti-
nente.
NORMA A.120
ACCESIBILIDAD PARA PERSONAS CON
DISCAPACIDAD
CAPITULO I
GENERALIDADES
Artículo 1.- La presente Norma establece las condi-
ciones y especificaciones técnicas de diseño para la ela-
boración de proyectos y ejecución de obras de edifica-
ción, y para la adecuación de las existentes donde sea
posible, con el fin de hacerlas accesibles a las personas
con discapacidad.
Artículo 2.- La presente Norma será de aplicación obli-
gatoria, para todas las edificaciones donde se presten
servicios de atención al público, de propiedad pública o
privada.
Artículo 3.- Para los efectos de la presente Norma se
entiende por:
Persona con discapacidad: Aquella que, temporal o
permanentemente, tiene una o más deficiencias de algu-
na de sus funciones físicas, mentales ó sensoriales que
implique la disminución o ausencia de la capacidad de
realizar una actividad dentro de formas o márgenes con-
siderados normales.
Accesibilidad: La condición de acceso que presta la
infraestructura urbanística y edificatoria para facilitar la
movilidad y el desplazamiento autónomo de las personas,
en condiciones de seguridad.
Ruta accesible: Ruta libre de barreras arquitectóni-
cas que conecta los elementos y ambientes públicos ac-
cesibles dentro de una edificación.
Barreras arquitectónicas: Son aquellos impedimen-
tos, trabas u obstáculos físicos que limitan o impiden la
libertad de movimiento de personas con discapacidad.
Señalización: Sistema de avisos que permite identifi-
car los elementos y ambientes públicos accesibles dentro
de una edificación, para orientación de los usuarios.
Señales de acceso: Símbolos convencionales utiliza-
dos para señalar la accesibilidad a edificaciones y am-
bientes.
Servicios de atención al público: Actividades en las
que se brinde un servicio que pueda ser solicitado libre-
mente por cualquier persona. Son servicios de atención
al público, los servicios de salud, educativos, recreacio-
nales, judiciales, de los gobiernos central, regional y lo-
cal, de seguridad ciudadana, financieros, y de transporte.
CAPITULO II
CONDICIONES GENERALES
Artículo 4.- Se deberán crear ambientes y rutas acce-
sibles que permitan el desplazamiento y la atención de
las personas con discapacidad, en las mismas condicio-
nes que el público en general.
Las disposiciones de esta Norma se aplican para di-
chos ambientes y rutas accesibles.
Artículo 5.- En las áreas de acceso a las edificacio-
nes deberá cumplirse lo siguiente:
a) Los pisos de los accesos deberán estar fijos y tener
una superficie con materiales antideslizantes.
b) Los pasos y contrapasos de las gradas de escale-
ras, tendrán dimensiones uniformes.
c) El radio del redondeo de los cantos de las gradas
no será mayor de 13mm.
d) Los cambios de nivel hasta de 6mm, pueden ser
verticales y sin tratamiento de bordes; entre 6mm y 13mm
deberán ser biselados, con una pendiente no mayor de
1:2, y los superiores a 13mm deberán ser resueltos me-
diante rampas.
e) Las rejillas de ventilación de ambientes bajo el piso
y que se encuentren al nivel de tránsito de las personas,
deberán resolverse con materiales cuyo espaciamiento
impida el paso de una esfera de 13 mm.
f) Los pisos con alfombras deberán ser fijos, confina-
dos entre paredes y/o con platinas en sus bordes.
g) Las manijas de las puertas, mamparas y paramen-
tos de vidrio serán de palanca con una protuberancia final
o de otra forma que evite que la mano se deslice hacia
abajo. La cerradura de una puerta accesible estará a 1.20
m. de altura desde el suelo, como máximo.
Artículo 6.- En los ingresos y circulaciones de uso pú-
blico deberá cumplirse lo siguiente:
a) El ingreso a la edificación deberá ser accesible des-
de la acera correspondiente. En caso de existir diferencia
de nivel, además de la escalera de acceso debe existir
una rampa.
b) El ingreso principal será accesible, entendiéndose
como tal al utilizado por el público en general. En las edi-
ficaciones existentes cuyas instalaciones se adapten a la
presente Norma, por lo menos uno de sus ingresos debe-
rá ser accesible.
c) Los pasadizos de ancho menor a 1.50 mts deberán
contar con espacios de giro de una silla de ruedas de 1.50
mts x 1.50 mts, cada 25 mts. En pasadizos con longitudes
menores debe existir un espacio de giro.
Artículo 7.- Las circulaciones de uso público deberán
permitir el tránsito de personas en sillas de ruedas.
Artículo 8.- Las dimensiones y características de puer-
tas y mamparas deberán cumplir lo siguiente:
a) El ancho mínimo del vano con una hoja de puerta
será de 0.90 mts.
b) De utilizarse puertas giratorias o similares, deberá
preverse otra que permita el acceso de las personas en
sillas de ruedas.
c) El espacio libre mínimo entre dos puertas batientes
consecutivas abiertas será de 1.20m.
Artículo 9.- Las condiciones de diseño de rampas son
las siguientes:

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320674
El Peruano
a) El ancho libre mínimo de una rampa será de 90cm.
entre los muros que la limitan y deberá mantener los si-
guientes rangos de pendientes máximas:
Diferencias de nivel de hasta 0.25 mts. 12% de pendiente
Diferencias de nivel de 0.26 hasta 0.75 mts 10% de pendiente
Diferencias de nivel mayores 2% de pendiente
Las diferencias de nivel podrán sortearse empleando
medios mecánicos
b) Los descansos entre tramos de rampa consecutivos,
y los espacios horizontales de llegada, tendrán una longi-
tud mínima de 1.20m medida sobre el eje de la rampa.
c) En el caso de tramos paralelos, el descanso abar-
cará ambos tramos más el ojo o muro intermedio, y su
profundidad mínima será de 1.20m.
Artículo 10.- Las rampas de longitud mayor de 3.00m,
así como las escaleras, deberán tener parapetos o baran-
das en los lados libres y pasamanos en los lados confina-
dos por paredes y deberán cumplir lo siguiente:
a) Los pasamanos de las rampas y escaleras, ya sean
sobre parapetos o barandas, o adosados a paredes, esta-
rán a una altura de 80 cm., medida verticalmente desde la
rampa o el borde de los pasos, según sea el caso.
b) La sección de los pasamanos será uniforme y per-
mitirá una fácil y segura sujeción; debiendo los pasama-
nos adosados a paredes mantener una separación míni-
ma de 3.5 cm. con la superficie de las mismas.
c) Los pasamanos serán continuos, incluyendo los des-
cansos intermedios, interrumpidos en caso de accesos o
puertas y se prolongarán horizontalmente 45 cm. sobre
los planos horizontales de arranque y entrega, y sobre los
descansos, salvo el caso de los tramos de pasamanos
adyacentes al ojo de la escalera que podrán mantener
continuidad.
d) Los bordes de un piso transitable, abiertos o vidria-
dos hacia un plano inferior con una diferencia de nivel
mayor de 30 cm., deberán estar provistos de parapetos o
barandas de seguridad con una altura no menor de 80
cm. Las barandas llevarán un elemento corrido horizontal
de protección a 15 cm. sobre el nivel del piso, o un sardi-
nel de la misma dimensión.
Artículo 11.- Los ascensores deberán cumplir con los
siguientes requisitos
a) Las dimensiones interiores mínimas de la cabina
del ascensor para uso en edificios residenciales será de
1.00 m de ancho y 1.20 m de profundidad.
b) Las dimensiones interiores mínimas de la cabina
del ascensor para uso en edificios de uso público será de
1.20 m de ancho y 1.40 m de profundidad.
c) Los pasamanos estarán a una altura de 80cm; ten-
drán una sección uniforme que permita una fácil y segura
sujeción, y estarán separados por lo menos 5cm de la cara
interior de la cabina.
d) Las botoneras se ubicarán en cualquiera de las ca-
ras laterales de la cabina, entre 0.90 m y 1.35 m de altura.
Todas las indicaciones de las botoneras deberán tener su
equivalente en Braille.
e) Las puertas de la cabina y del piso deben ser auto-
máticas, y de un ancho mínimo de 0.90 m. con sensor de
paso. Delante de las puertas deberá existir un espacio
que permita el giro de una persona en silla de ruedas.
f) En una de las jambas de la puerta deberá colocarse
el número de piso en relieve.
g) Señales audibles deben ser ubicadas en los luga-
res de llamada para indicar cuando el elevador se encuen-
tra en el piso de llamada.
Artículo 12.- El mobiliario de las zonas de atención
deberá cumplir con los siguientes requisitos:
a) Se habilitará por lo menos una ventanilla de aten-
ción al público con un ancho de 80 cm. y una altura máxi-
ma de 80cm.
b) Los asientos para espera tendrán una altura no
mayor de 45cm y una profundidad no menor a 50 cm.
c) Los interruptores y timbres de llamada, deberán estar
a una altura no mayor a 1.35 mts.
d) Se deberán incorporar señales visuales luminosas
al sistema de alarma de la edificación.
e) El 3% del número total de elementos fijos de alma-
cenaje de uso público, tales como casilleros, gabinetes,
armarios, etc. o por lo menos, uno de cada tipo, debe ser
accesible.
Artículo 13.- Los teléfonos públicos deberán cumplir
con los siguientes requisitos:
a) El 10 % de los teléfonos públicos o al menos uno de
cada batería de tres, debe ser accesible. La altura al ele-
mento manipulable mas alto deberá estar ubicado a 1.30
mts.
b) Los teléfonos accesibles permitirán la conexión de
audífonos personales y contarán con controles capaces
de proporcionar un aumento de volumen de entre 12 y 18
decibeles por encima del volumen normal.
c) El cable que va desde el aparato telefónico hasta el
auricular de mano deberá tener por lo menos 75cm de
largo.
d) Delante de los teléfonos colgados en las paredes
deberá existir un espacio libre de 75cm de ancho por 1.20
m de profundidad, que permita la aproximación frontal o
paralela al teléfono de una persona en silla de ruedas.
e) Las cabinas telefónicas, tendrán como mínimo 80
cm. de ancho y 1.20 cm. de profundidad, libre de obstácu-
los, y su piso deberá estar nivelado con el piso adyacen-
te. El acceso tendrá, como mínimo, un ancho libre de 80
cm. y una altura de 2.10 m.
Artículo 14.- Los objetos que deba alcanzar frontal-
mente una persona en silla de ruedas, estarán a una altu-
ra no menor de 40 cm. ni mayor de 1.20 m.
Los objetos que deba alcanzar lateralmente una per-
sona en silla de ruedas, estarán a una altura no menor de
25 cm. ni mayor de 1.35 cm.
Artículo 15.- En las edificaciones cuyo número de ocu-
pantes demande servicios higiénicos en los que se requie-
ra un número de aparatos igual o mayor a tres, deberá
existir al menos un aparato de cada tipo para personas
con discapacidad, el mismo que deberá cumplir con los
siguientes requisitos:
a) Lavatorios
- Los lavatorios deben instalarse adosados a la pared
o empotrados en un tablero individualmente y soportar una
carga vertical de 100 kgs.
- El distanciamiento entre lavatorios será de 90cm en-
tre ejes.
- Deberá existir un espacio libre de 75cm x 1.20 m al
frente del lavatorio para permitir la aproximación de una
persona en silla de ruedas.
- Se instalará con el borde externo superior o, de ser
empotrado, con la superficie superior del tablero a 85cm
del suelo. El espacio inferior quedará libre de obstáculos,
con excepción del desagüe, y tendrá una altura de 75cm
desde el piso hasta el borde inferior del mandil o fondo
del tablero de ser el caso. La trampa del desagüe se ins-
talará lo más cerca al fondo del lavatorio que permita su
instalación, y el tubo de bajada será empotrado. No debe-
rá existir ninguna superficie abrasiva ni aristas filosas de-
bajo del lavatorio.
- Se instalará grifería con comando electrónico o me-
cánica de botón, con mecanismo de cierre automático que
permita que el caño permanezca abierto, por lo menos,
10 segundos. En su defecto, la grifería podrá ser de aleta.
b) Inodoros
- El cubículo para inodoro tendrá dimensiones mininas
de 1.50m por 2m, con una puerta de ancho no menor de
90cm y barras de apoyo tubulares adecuadamente insta-
ladas, como se indica en el Gráfico 1.
- Los inodoros se instalarán con la tapa del asiento
entre 45 y 50cm sobre el nivel del piso.
- La papelera deberá ubicarse de modo que permita
su fácil uso. No deberá utilizarse dispensadores que con-
trolen el suministro.
c) Urinarios
- Los urinarios serán del tipo pesebre o colgados de la
pared. Estarán provistos de un borde proyectado hacia el
frente a no más de 40 cm de altura sobre el piso.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PER
U
- Deberá existir un espacio libre de 75cm por 1.20m al
frente del urinario para permitir la aproximación de una
persona en silla de ruedas.
- Deberán instalarse barras de apoyos tubulares verti-
cales, en ambos lados del urinario y a 30cm de su eje,
fijados en la pared posterior, según el Gráfico 2.
- Se podrán instalar separadores, siempre que el es-
pacio libre entre ellos sea mayor de 75 cm.
d) Tinas
- Las tinas se instalarán encajonadas entre tres pare-
des como se muestra en los Gráficos 3, 4 y 5. La longitud
del espacio depende de la forma en que acceda la perso-
na en silla de ruedas, como se indica en los mismos grá-
ficos. En todo caso, deberá existir una franja libre de 75cm
de ancho, adyacente a la tina y en toda su longitud, para
permitir la aproximación de la persona en silla de ruedas.
En uno de los extremos de esta franja podrá ubicarse, de
ser necesario, un lavatorio.
- En el extremo de la tina opuesto a la pared donde se
encuentre la grifería, deberá existir un asiento o poyo de
ancho y altura iguales al de la tina, y de 45 cm. de profun-
didad como mínimo, como aparece en los Gráficos 3 y 4.
De no haber espacio para dicho poyo, se podrá instalar
un asiento removible como se indica en el Gráfico 5, que
pueda ser fijado en forma segura para el usuario.
- Las tinas estarán dotadas de una ducha-teléfono con
una manguera de, por lo menos 1.50 m. de largo que per-
mita usarla manualmente o fijarla en la pared a una altura
ajustable entre 1.20 m y 1.80 m.
- Las llaves de control serán, preferentemente, del
tipo monocomando o de botón, o, en su defecto, de ma-
nija o aleta. Se ubicarán según lo indicado en los Gráfi-
cos 3, 4 y 5.
- Deberá instalarse, adecuadamente, barras de apoyo
tubulares, tal como se indica en los mismos gráficos.
- Si se instalan puertas en las tinas, éstas de preferen-
cia serán corredizas no podrán obstruir los controles o
interferir el acceso de la persona en silla de ruedas, ni
llevar rieles montados sobre el borde de las tinas.
- Los pisos serán antideslizantes.
e) Duchas
- Las duchas tendrán dimensiones mínimas de 90cm x
90cm y estarán encajonadas entre tres paredes, tal como
se muestra en el Gráfico 6. En todo caso deberá existir un
espacio libre adyacente de, por lo menos, 1.50 m. por 1.50
m. que permita la aproximación de una persona en silla
de ruedas.
- Las duchas deberán tener un asiento rebatible o re-
movible de 45cm de profundidad por 50 cm. de ancho,
como mínimo, con una altura entre 45 cm. y 50 cm., en la
pared opuesta a la de la grifería, como se indica en el
Gráfico 6.
- La grifería y las barras de apoyo se ubicarán según
el mismo gráfico.
- Las duchas no llevarán sardineles. Entre el piso del
cubículo de la ducha y el piso adyacente podrá existir un
chaflán de 13mm. de altura como máximo.
f) Accesorios
- Los toalleros, jaboneras, papeleras y secadores de
mano deberán colocarse a una altura entre 50 cm. y 1m.
- Las barras de apoyo, en general, deberán ser anti-
deslizantes, tener un diámetro exterior entre 3cm y 4cm.,
y estar separadas de la pared por una distancia entre
3.5cm y 4cm. Deberán anclarse adecuadamente y sopor-
tar una carga de 120k. Sus dispositivos de montaje debe-
rán ser firmes y estables, e impedir la rotación de las ba-
rras dentro de ellos.
- Los asientos y pisos de las tinas y duchas deberán
ser antideslizantes y soportar una carga de 120k.
- Las barras de apoyo, asientos y cualquier otro ac-
cesorio, así como la superficie de las paredes adya-
centes, deberán estar libres de elementos abrasivos y/
o filosos.
- Se colocarán ganchos de 12cm de longitud para col-
gar muletas, a 1.60m de altura, en ambos lados de los
lavatorios y urinarios, así como en los cubículos de inodo-
ros y en las paredes adyacentes a las tinas y duchas.
- Los espejos se instalarán en la parte superior de los
lavatorios a una altura no mayor de 1m del piso y con una
inclinación de 10º. No se permitirá la colocación de espe-
jos en otros lugares.
Artículo 16.- Los estacionamientos de uso público de-
berán cumplir las siguientes condiciones:
a) Se reservará espacios de estacionamiento para los
vehículos que transportan o son conducidos por perso-
nas con discapacidad, en proporción a la cantidad total
de espacios dentro del predio, de acuerdo con el siguien-
te cuadro:
NÚMERO TOTAL DE ESTACIONAMIENTOS
ESTACIONAMIENTOS ACCESIBLES REQUERIDOS
De 0 a 5 estacionamientos ninguno
De 6 a 20 estacionamientos 01
De 21 a 50 estacionamientos 02
De 51 a 400 estacionamientos 02 por cada 50
Más de 400 estacionamientos 16 más 1 por cada 100 adicionales
b) Los estacionamientos accesibles se ubicarán lo
más cerca que sea posible a algún ingreso accesible a
la edificación, de preferencia en el mismo nivel que éste;
debiendo acondicionarse una ruta accesible entre di-
chos espacios e ingreso. De desarrollarse la ruta acce-
sible al frente de espacios de estacionamiento, se de-
berá prever la colocación de topes para las llantas, con
el fin de que los vehículos, al estacionarse, no invadan
esa ruta.
c) Las dimensiones mínimas de los espacios de esta-
cionamiento accesibles, serán de 3.80 m x 5.00 m.
d) Los espacios de estacionamiento accesibles esta-
rán identificados mediante avisos individuales en el piso
y, además, un aviso adicional soportado por poste o col-
gado, según sea el caso, que permita identificar, a distan-
cia, la zona de estacionamientos accesibles.
CAPÍTULO III
CONDICIONES ESPECIALES SEGÚN CADA TIPO DE
EDIFICACION DE ACCESO PÚBLICO
Artículo 17.- Las edificaciones para comercio y ofici-
nas deberán cumplir con los siguientes requisitos adicio-
nales:
a) Donde existan probadores de ropa, por lo menos
uno deberá cumplir con las condiciones de accesibilidad,
para lo cual el vano de acceso deberá tener un ancho
mínimo de 0.90m, sus dimensiones mínimas deberán con-
siderar un espacio libre de 1.50 m de radio y estará pro-
vista de una banca de 0.65 m x 1.25 m, que podrá ser
rebatible, a una altura de 0.50 m del nivel del piso, fijada a
la pared.
b) En los restaurantes y cafeterías con capacidad para
mas de 100 personas, deberán proveerse un 5% de es-
pacios accesibles para personas con discapacidad, en las
mismas condiciones que los demás espacios.
c) En las edificaciones que requieran tres o mas apa-
ratos sanitarios al menos uno deberá ser accesible a per-
sonas con discapacidad.
Artículo 18.- Las edificaciones para recreación y de-
portes deberán cumplir con los siguientes requisitos adi-
cionales:
a) En las salas con asientos fijos al piso se deberá
disponer de espacios para personas en sillas de ruedas,
a razón de 1 por los primeros 50 asientos, y el 1% del
número total, a partir de 51. Las fracciones ser redondean
al entero mas cercano.
b) El espacio mínimo para un espectador en silla de
ruedas será de 0.90 m de ancho y de 1.20mts de profun-
didad. Los espacios para sillas de ruedas deberán ser ac-
cesibles.
Artículo 19.- Las edificaciones de hospedaje deberán
cumplir con los siguientes requisitos:
a) Deberán existir habitaciones accesibles a razón de
1 por las primeras 25, y el 2% del número total, a partir de
26. Las fracciones ser redondean al entero mas cercano.
b) Las habitaciones accesibles deberán ser similares
a las demás habitaciones según su categoría.
centes, deberán estar libres de elementos abrasivos
y/o filosos.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320676
El Peruano
c) En las habitaciones accesibles se deben proveer de
alarmas visuales y sonoras, instrumentos de notificación
y teléfonos con luz.
Artículo 20.- Las edificaciones de transporte y comu-
nicaciones deberán cumplir con los siguientes requisitos:
a) En las áreas para espera de pasajeros en termina-
les se deberá disponer de espacios para personas en si-
llas de ruedas, a razón de 1 por lo primeros 50 asientos, y
el 1% del número total, a partir de 51. Las fracciones ser
redondean al entero mas cercano.
b) Si el sistema de información y avisos al público del
terminal o del aeropuerto es por medio de un sistema de
locución, deberá instalarse un sistema alternativo que
permita que las personas con problemas de audición o
sordas tomen conocimiento de la información.
c) Deberá existir una ruta accesible desde el ingreso
al local, hasta las áreas de embarque
CAPÍTULO IV
CONDICIONES DE ACCESIBILIDAD EDIFICACIONES
PARA VIVIENDA
Artículo 21.- Las áreas de uso común de los Conjun-
tos Residenciales y los vestíbulos de ingreso de los Edifi-
cios Multifamiliares para los que se exija ascensor, debe-
rán cumplir con condiciones de accesibilidad, mediante
rampas o medios mecánicos.
Artículo 22.- Los vanos para instalación de puertas
de acceso a las viviendas serán como mínimo de 0.90 m.
de ancho y de 2.10 m. de altura.
CAPÍTULO V
SEÑALIZACIÓN
Artículo 23.- En los casos que se requieran señales
de acceso y avisos, se deberá cumplir lo siguiente:
a) Los avisos contendrán las señales de acceso y sus
respectivas leyendas debajo de los mismos. La informa-
ción de pisos, accesos, nombres de ambientes en salas
de espera, pasajes y ascensores, deberá estar indicada
además en escritura Braille.
b) Las señales de acceso, en los avisos adosados a
paredes, serán de 15cm x 15cm como mínimo. Estos avi-
sos se instalarán a una altura de 1.40m medida a su bor-
de superior.
c) Los avisos soportados por postes o colgados ten-
drán, como mínimo, 40cm de ancho y 60cm de altura, y
se instalarán a una altura de 2.00 m medida a su borde
inferior.
d) Las señales de acceso ubicadas al centro de los
espacios de estacionamiento vehicular accesibles, serán
de 1.60m x 1.60m.
LOS DISEÑOS QUE APARECEN EN LOS GRAFICOS
NO SON LIMITATIVOS, SOLO SON EJEMPLOS DE LA
APLICACIÓN DE LAS ESPECIFICACIONES DE LA
NORMA.
GRÁFICO 1
CUBÍCULO PARA
INODORO
GRÁFICO 2
GRÁFICO 3
TINAS
G R Á F I C O 4
TINAS

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PER
U
GRÁFICO 5
TINAS
GRÁFICO 6
DUCHAS
NORMA A.130
REQUISITOS DE SEGURIDAD
GENERALIDADES
Artículo 1.- Las edificaciones, de acuerdo con su uso
y número de ocupantes, deben cumplir con los requisitos
de seguridad y prevención de siniestros que tienen como
objetivo salvaguardar las vidas humanas y preservar el
patrimonio y la continuidad de la edificación.
CAPITULO I
SISTEMAS DE EVACUACIÓN
Artículo 2.- El presente capitulo desarrollará todos los
conceptos y cálculos necesarios para asegurar un ade-
cuado sistema de evacuación dependiendo del tipo y uso
de la edificación. Estos son requisitos mínimos que debe-
rán ser aplicados a las edificaciones.
Artículo 3.- Todas las edificaciones tienen una deter-
minada cantidad de personas en función al uso, la canti-
dad y forma de mobiliario y/o el área de uso disponible
para personas. Cualquier edificación puede tener distin-
tos usos y por lo tanto variar la cantidad de personas y el
riesgo en la misma edificación siempre y cuando estos
usos estén permitidos en la zonificación establecida en el
Plan Urbano.
El cálculo de ocupantes de una edificación se hará
según lo establecido para cada tipo en las normas espe-
cíficas A.020, A.030, A.040, A.050, A.060, A.070, A.080,
A.090, A.100 y A.110.
En los tipos de locales en donde se ubique mobiliario
especifico para la actividad a la cual sirve, como butacas,
mesas, maquinaria (cines, teatros, estadios, restaurantes,
hoteles, industrias), deberá considerarse una persona por
cada unidad de mobiliario.
La comprobación del cálculo del número de ocupan-
tes (densidad), deberá estar basada en información esta-
dística para cada uso de la edificación, por lo que los pro-
pietarios podrán demostrar aforos diferentes a los calcu-
lados según los estándares establecidos en este regla-
mento.
El Ministerio de Vivienda en coordinación con las Mu-
nicipalidades y las Instituciones interesadas efectuarán los
estudios que permitan confirmar las densidades estable-
cidas para cada uso.
Artículo 4.- Sin importar el tipo de metodología utiliza-
do para calcular la cantidad de personas en todas las áreas
de una edificación, para efectos de cálculo de cantidad de
personas debe utilizarse la sumatoria de todas las perso-
nas (evacuantes). Cuando exista una misma área que ten-
ga distintos usos deberá utilizarse para efectos de cálcu-
lo, siempre el de mayor densidad de ocupación.
Ninguna edificación puede albergar mayor cantidad de
gente a la establecida en el aforo calculado.
SUB-CAPITULO I
PUERTAS DE EVACUACIÓN
Artículo 5.- Las salidas de emergencia deberán con-
tar con puertas de evacuación de apertura desde el inte-
rior accionadas por simple empuje. En los casos que por
razones de protección de los bienes, las puertas de eva-
cuación deban contar con cerraduras con llave, estas de-
berán tener un letrero iluminado y señalizado que indique
«Esta puerta deberá permanecer sin llave durante las ho-
ras de trabajo».
Artículo 6.- Las puertas de evacuación pueden o no
ser de tipo cortafuego, dependiendo su ubicación den-
tro del sistema de evacuación. El giro de las puertas
deben ser siempre en dirección del flujo de los evacuan-
tes, siempre y cuando el ambiente tenga más de 50
personas.
Artículo 7.- La fuerza necesaria para destrabar el pes-
tillo de una manija (cerradura) o barra antipánico será de
15 libras. La fuerza para empujar la puerta en cualquier
caso no será mayor de 30 libras fuerza.
Artículo 8.- Dependiendo del planteamiento de eva-
cuación, las puertas que se ubiquen dentro de una ruta o
como parte de una ruta o sistema de evacuación podrán
contar con los siguientes dispositivos:
a) Brazo cierra puertas: Toda puerta que forme parte
de un cerramiento contrafuego incluyendo ingresos a es-
caleras de evacuación, deberá contar con un brazo cierra
puertas aprobado para uso en puertas cortafuego
b) En caso se tengan puertas de doble hoja con cerra-
jería de un punto y cierra puertas independientes, deberá
considerarse un dispositivo de ordenamiento de cierre de
puertas.
c) Manija o tirador: Las puertas que no requieran ba-
rra antipánico deberán contar con una cerradura de mani-
ja. Las manijas para puertas de evacuación deberán ser
aprobadas y certificadas para uso de personas con disca-
pacidad.
d) Barra antipánico: Serán obligatorias, únicamente
para carga de ocupantes mayor a 100 personas en cual-
quier caso y en locales de reunión mayores de 50 perso-
nas, locales de Salud y áreas de alto riesgo con más de 5
personas. La altura de la barra en la puerta deberá estar
entre 30" a 44". Las barras antipánico requeridas en puer-
tas con resistencia al fuego deben tener una certificación.
Artículo 9.- Cerraduras para salida retardada: Los dis-
positivos de salida retardada pueden ser utilizados en
cualquier lugar excepto: áreas de reunión, centros educa-
tivos y edificaciones de alto riesgo, siempre y cuando la
edificación se encuentre totalmente equipada con un sis-
tema de rociadores y un sistema de detección y alarma
de incendio adicionalmente deberán cumplir con las si-
a) De producirse una alarma de incendio o una per-
dida de energía hacia el dispositivo, debe eliminarse el
retardo.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320678
El Peruano
b) El dispositivo debe tener la capacidad para ser des-
bloqueado manualmente por medio de una señal desde
un centro de control.
c) El pestillo de la barra de retardo deberá liberarse en
un tiempo no mayor de quince segundos de aplicarse una
fuerza máxima de 15 libras durante 1 segundo en la ba-
rra. Luego de abrirse el dispositivo solo podrá activarse
(armar) nuevamente de forma manual.
d) Debe instalarse un letrero con letras de 0.25 m de
alto, a 0.30 m. sobre la barra de apertura, que indique
«Presione la barra hasta que suene la alarma. La puerta
se abrirá en 15 segundos.»
e) La puerta de escape debe contar con iluminación
de emergencia
f) Los evacuantes de una edificación no podrán en-
contrar más de un dispositivo de retardo en toda la vía de
evacuación.
Artículo 10.- Las Puertas Cortafuego tendrán una re-
sistencia equivalente a ¾ de la resistencia al fuego de la
pared, corredor o escalera a la que sirve y deberán ser a
prueba de humo. Solo se aceptarán puertas aprobadas y
certificadas para uso cortafuego. Todo los dispositivos
como marco, bisagras cierra puertas, manija cerradura o
barra antipánico que se utilicen en estas puertas deberán
contar con una certificación de aprobación para uso en
puertas cortafuego, de la misma resistencia de la puerta a
la cual sirven.
Artículo 11.- En casos especiales cuando se utilicen
mirillas, visores o vidrios como parte de la puerta o puer-
tas íntegramente de vidrio deberán ser aprobadas y cer-
tificadas como dispositivos a prueba de fuego de acuer-
do al rango necesario. Todas las puertas y marcos corta-
fuego deberán llevar en lugar visible el número de iden-
tificación; y rótulo de resistencia al fuego. Las puertas
cortafuego deberán tener el anclaje del marco siguiendo
las especificaciones del fabricante de acuerdo al mate-
rial del muro.
SUB-CAPITULO II
MEDIOS DE EVACUACIÓN
Artículo 12.- Los medios de evacuación son compo-
nentes de una edificación, destinados a canalizar el flujo
de ocupantes de manera segura hacia la vía pública o a
áreas seguras para su salida durante un siniestro o esta-
do de pánico colectivo.
Artículo 13.- En los pasajes de circulación, escaleras
integradas, escaleras de evacuación, accesos de uso ge-
neral y salidas de evacuación, no deberá existir ninguna
obstrucción que dificulte el paso de las personas, debien-
do permanecer libres de obstáculos.
Artículo 14.- Deberán considerarse de forma prima-
ria las evacuaciones horizontales en, Hospitales, clíni-
cas, albergues, cárceles, industrias y para proporcio-
nar protección a discapacitados en cualquier tipo de edi-
ficación.
Las evacuaciones horizontales pueden ser en el mis-
mo nivel dentro de un edificio o aproximadamente al mis-
mo nivel entre edificios siempre y cuando lleven a un área
de refugio definidos por barreras contra fuego y humos.
El área de refugio a la cual esta referida el párrafo an-
terior, debe tener como mínimo una escalera cumpliendo
los requerimientos para escaleras de evacuación.
Las áreas de refugio deben tener una resistencia al
fuego de 1 hora para edificaciones de hasta 3 niveles y de
2 horas para edificaciones mayores de 4 niveles.
Artículo 15.- Se considerará medios de evacuación,
a todas aquellas partes de una edificación proyectadas
para canalizar el flujo de personas ocupantes de la edi-
ficación hacia la vía pública o hacia áreas seguras, como
pasajes de circulación, escaleras integradas, escaleras
de evacuación, accesos de uso general y salidas de eva-
cuación.
Artículo 16.- Las rampas serán consideradas como
medios de evacuación siempre y cuando la pendiente no
sea mayor a 12%. Deberán tener pisos antideslizantes y
barandas de iguales características que las escaleras de
evacuación.
Artículo 17.- Solo son permitidos los escapes por me-
dios deslizantes en instalaciones de tipo industrial de alto
riesgo y sean aprobadas por la Autoridad Competente.
Artículo 18.- No se consideran medios de evacuación
los siguientes medios de circulación:
a) Ascensores
b) Rampas de accesos vehiculares que no tengan ve-
redas peatonales y/o cualquier rampa con pendiente ma-
yor de 12%.
c) Escaleras mecánicas
d) Escalera tipo caracol: (Solo son aceptadas para
riesgos industriales que permitan la comunicación exclu-
sivamente de un piso a otro y que la capacidad de eva-
cuación no sea mayor de cinco personas. Para casos de
vivienda unifamiliar, son permitidas como escaleras de
servicio y para edificios de vivienda solo se aceptan al
interior de un duplex y con una extensión no mayor de
un piso a otro).
e) Escalera de gato
Artículo 19.- Los ascensores constituyen una herra-
mienta de acceso para el personal del Cuerpo de Bombe-
ros, por lo cual en edificaciones mayores de 10 niveles es
obligatorio que todos los ascensores cuenten con:
a) Sistemas de intercomunicadores
b) Llave maestra de anulación de mando
c) Llave de bombero que permita el direccionamiento
del ascensor únicamente desde el panel interno del as-
censor, eliminando cualquier dispositivo de llamada del
edificio.
SUB-CAPITULO III
CALCULO DE CAPACIDAD DE MEDIOS DE
EVACUACIÓN
Artículo 20.- Para calcular el número de personas que
puede estar dentro de una edificación en cada piso y área
de uso, se emplearán las tablas de número de ocupantes
que se encuentran en las normas A.20 a la A.110 según
cada tipología.
La carga de ocupantes permitida por piso no puede
ser menor que la división del área del piso entre el coefi-
ciente de densidad, salvo en el caso de ambientes con
mobiliario fijo o sustento expreso o estadístico de acuer-
do a usos similares.
Artículo 21.- Se debe calcular la máxima capacidad
total de edificio sumando las cantidades obtenidas por
cada piso, nivel o área.
Artículo 22.- Determinación del ancho libre de los com-
ponentes de evacuación:
Ancho libre de puertas y rampas peatonales: Para de-
terminar el ancho libre de la puerta o rampa se debe con-
siderar la cantidad de personas por el área piso o nivel
que sirve y multiplicarla por el factor de 0.005 m por per-
sona. El resultado debe ser redondeado hacia arriba en
módulos de 0.60 m.
La puerta que entrega específicamente a una escale-
ra de evacuación tendrá un ancho libre mínimo medido
entre las paredes del vano de 1.00 m.
Ancho libre de pasajes de circulación: Para determi-
nar el ancho libre de los pasajes de circulación se sigue
el mismo procedimiento, debiendo tener un ancho míni-
mo de 1.20 m. En edificaciones de uso de oficinas los
pasajes que aporten hacia una ruta de escape interior y
que reciban menos de 50 personas podrán tener un an-
cho de 0.90 m.
Ancho libre de escaleras: Debe calcularse la cantidad
total de personas del piso que sirven hacia una escalera y
multiplicar por el factor de 0.008 m por persona.
Artículo 23.- En todos los casos las escaleras de eva-
cuación no podrán tener un ancho menor a 1.20 m.
Cuando se requieran escaleras de mayor ancho de-
berá instalarse una baranda por cada dos módulos de 0,60
m. El número mínimo de escalera que requiere una edifi-
cación se establece en la Norma A.010 del presente Re-
glamento Nacional de Edificaciones.
Artículo 24.- El factor de cálculo de centros de salud,
asilos, que no cuenten con rociadores será de 0.015 m
por persona en escaleras y de 0.013 m por persona, para
puertas y rampas.
Artículo 25.- Los tiempos de evacuación solo son acep-
tados como una referencia y no como una base de cálcu-
lo. Esta referencia sirve como un indicador para evaluar
la eficiencia de las evacuaciones en los simulacros, luego
de la primera evacuación patrón.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PER
U
Artículo 26.- La cantidad de puertas de evacuación,
pasillos, escaleras está directamente relacionado con la
necesidad de evacuar la carga total de ocupantes del edi-
ficio y teniendo adicionalmente que utilizarse el criterio de
distancia de recorrido horizontal de 45.0 m para edifica-
ciones sin rociadores y de 60.0 m para edificaciones con
rociadores.
Para riesgos especiales se podrán sustentar distan-
cias de recorrido mayor basado en los requisitos adicio-
nales que establece el Código NFPA 101.
Artículo 27.- Para calcular la distancia de recorrido
del evacuante deberá ser medida desde el punto más ale-
jado del recinto hasta el ingreso a un medio seguro de
evacuación. (Puerta, pasillo, o escalera de evacuación pro-
tegidos contra fuego y humos)
Artículo 28.- Para centros comerciales o complejos
comerciales, mercados techados, salas de espectáculos
al interior de los mismos, deberán considerarse los siguien-
tes criterios de evacuación:
a) Las tiendas por departamentos, Supermercados y
Sala de Espectáculos, no deben aportar evacuantes al
interior del centro comercial o complejo comercial cuando
no consideren un pasadizo protegido contra fuego entre
la tienda por departamentos y las tiendas menores, de
manera que colecte la evacuación desde la puerta de sa-
lida de la tienda por departamentos al exterior del centro
comercial. Caso contrario deberán ser autónomas en su
capacidad de evacuación.
b) Deben tener como mínimo los siguientes requeri-
mientos de evacuación.
• Número de ocupantes mayores de
500 y no más de 1000 personas No menos de 3 salidas
• Número de ocupantes mayor de
1000 personas No menos de 4 salidas
c) Los centros comerciales, complejos comerciales,
tiendas por departamento o similares no podrán evacuar
mas del 50% del número de ocupantes por una misma
salida.
d) Es permitido el uso de propagandas, mostradores,
puntos de ventas en los ingresos siempre y cuando, es-
tos no invadan el ancho requerido de evacuación, que
no es equivalente al ancho disponible. Dichos elemen-
tos deberán estar convenientemente anclados con el fin
de evitar que se conviertan en una obstrucción durante
la evacuación.
e) En tiendas por departamentos, mercados techados,
supermercados, con un área comercial mayor a 2800 m2
por planta, deberá tener por lo menos un pasadizo de eva-
cuación con un ancho no menor a 1.50 m.
SUB-CAPITULO IV
REQUISITOS DE LOS SISTEMAS DE PRESURIZA-
CIÓN DE ESCALERAS
Artículo 29.- El ventilador y el punto de toma de aire
deben ubicarse en un área libre de riesgo de contamina-
ción por humos, preferentemente en el exterior o azotea
de la edificación.
Artículo 30.- No es permitida la instalación del venti-
lador en sótanos o lugares cerrados, donde un incendio
adyacente pueda poner en riesgo la extracción de aire,
cargando la escalera de humo. El sistema debe contar
con inyección de aire para cada piso. La diferencia de
presión mínima de diseño entre el interior y el exterior
de la caja de la escalera debe ser de 0.05 pulgadas de
columna de agua y el máximo de 0.45 pulgadas de co-
lumna de agua para edificios protegidos al 100% con ro-
ciadores.
Artículo 31.- El cálculo para el diseño de la escalera
se debe realizar teniendo en cuenta como mínimo la puerta
de salida en el nivel de evacuación y puertas adicionales
dependiendo del numero de pisos, cantidad de personas
evacuando, u otra condición que obligue a considerar una
puerta abierta por un tiempo prolongado. La máxima fuer-
za requerida para abrir cada una de las puertas de la caja
de la escalera no deberá exceder las 30 lbf.
Artículo 32.- La succión y descarga de aire de los so-
pladores o ventiladores debe estar dotada de detectores
de humo interconectados con el sistema de detección y
alarmas del edificio de tal manera que se detenga auto-
máticamente en caso de que ingrese humo por el rodete.
El ventilador deberá ser activado automáticamente ante
la activación de cualquier dispositivo del sistema de de-
tección y alarma. Como mínimo deberá activarse por me-
dio de detectores de humo ubicados en cada acceso a las
escaleras de escape a no menos de 3.0 m de las puertas
de escape.
Artículo 33.- La interconexión con el sistema de alar-
mas y detección (cables) debe tener una protección cor-
tafuego para mínimo 2 horas.
Artículo 34.- La alimentación de energía para los mo-
tores del ventilador debe contar con dos fuentes indepen-
dientes, de transferencia automática. Las rutas de dichos
suministros deben ser independientes y protegidos con-
trafuego por 2 horas. La transferencia de la fuente de ali-
mentación primaria a la secundaria se debe realizar den-
tro de los 30 segundos posteriores a la falla de fuente
primaria. Se debe separar la llave de control de los moto-
res de presurización de forma que el contactor general no
actúe sobre esta alimentación. Todos los cables de sumi-
nistro eléctrico desde el tablero de alimentación hasta la
entrada a motor del ventilador deben contar con una pro-
tección cortafuego para mínimo 2 horas.
Artículo 35.- El ventilador deberá cumplir con los si-
guientes requisitos:
a) Listado o equivalente.
b) Preferentemente del tipo centrifugo radial.
c) En el caso de que el ventilador sea impulsado por
medio de fajas el número de estas debe ser cuando me-
nos 1.5 veces el numero de fajas requeridas para el servi-
cio de diseño.
d) Todo ventilador impulsado por medio de fajas debe
tener cuando menos dos fajas
e) Los cálculos para la selección y la curva del fabri-
cante deben formar parte de los documentos entregados.
f) Bajo ningún motivo el motor operará por encima de
la potencia de placa. La potencia de trabajo de determi-
nará mediante una medición de campo con tres puertas
abiertas.
g) El motor impulsor debe tener cuando menos un fac-
tor de servicio de 1.15
h) El ventilador debe contar con guardas protectoras
para las fajas.
i) El ventilador debe contar con una base para aislar
vibraciones.
Artículo 36.- Los dampers y los ductos deberán cum-
plir con los siguientes requisitos:
a) Los dampers deben ser listados según UL 555S.
b) Los rodamientos de los dampers deben ser auto
lubricados o de bronce.
c) Las hojas deben ser galvanizadas
d) Los ductos pueden ser de hierro, acero, aluminio,
cobre, concreto, baldosas o mampostería según sea el
caso.
e) Cuando los ductos se encuentren expuestos dentro
del edificio deberán tener un cerramiento contrafuego de
2 horas.
CAPITULO II
SEÑALIZACIÓN DE SEGURIDAD
Artículo 37.- La cantidad de señales, los tamaños,
deben tener una proporción lógica con el tipo de riesgo
que protegen y la arquitectura de la misma. Las dimen-
siones de las señales deberán estar acordes con la NTP
399.010-1 y estar en función de la distancia de obser-
vación.
Artículo 38.- Los siguientes dispositivos de seguridad
no son necesarios que cuenten con señales ni letreros,
siempre y cuando no se encuentren ocultos, ya que de
por si constituyen equipos de forma reconocida mundial-
mente, y su ubicación no requiere de señalización adicio-
nal. Como son:
a) Extintores portátiles
b) Estaciones manuales de alarma de incendios
c) Detectores de incendio
d) Gabinetes de agua contra incendios

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320680
El Peruano
e) Válvulas de uso de Bomberos ubicadas en mon-
tantes
f) Puertas cortafuego de escaleras de evacuación
g) Dispositivos de alarma de incendios
Artículo 39.- Todos los locales de reunión, edificios
de oficinas, hoteles, industrias, áreas comunes en edifi-
cios de vivienda deberán estar provistos obligatoriamente
de señalización a lo largo del recorrido así como en cada
medio de evacuación, de acuerdo con la NTP 399-010-1,
para su fácil identificación; además de cumplir con las si-
a) Todas las puertas a diferencia de las puertas princi-
pales y que formen parte de la ruta de evacuación deberá
estar señalizadas con la palabra SALIDA, de acuerdo a
NTP 399-010-1
b) En cada lugar donde la continuidad de la ruta de
evacuación no sea visible, se deberá colocar señales di-
reccionales de salida.
c) Se colocará una señal de NO USAR EN CASOS DE
EMERGENCIA en cada uno de los ascensores, ya que no
son considerados como medios de evacuación.
d) Cada señal deberá tener una ubicación tamaño y
color distintivo y diseño que sea fácilmente visible y que
contraste con la decoración.
e) Las señales no deberán ser obstruidas por maqui-
naria, mercaderías, anuncios comerciales, etc.
f) Deberán ser instaladas a una altura que permita su
fácil visualización.
g) Deberán tener un nivel de iluminación natural o ar-
tificial igual a 50 lux.
h) El sistema de señalización deberá funcionar en for-
ma continua o en cualquier momento que se active la alar-
ma del edificio.
Artículo 40.- Todos los medios de evacuación debe-
rán ser provistos de iluminación de emergencia que ga-
ranticen un periodo de 1 ½ hora en el caso de un corte de
fluido eléctrico y deberán cumplir con las siguientes con-
diciones:
a) Asegurar un nivel de iluminación mínimo de 10 lux
medidos en el nivel del suelo.
b) En el caso de transferencia de energía automática
el tiempo máximo de demora deberá ser de 10 segundos.
c) La iluminación de emergencia deberá ser diseñada
e instalada de manera que si falla una bombilla no deje
áreas en completa oscuridad.
d) Las conexiones deberán ser hechas de acuerdo al
CNE Tomo V Art. 7.1.2.1
e) El sistema deberá ser alimentado por un circuito que
alimente normalmente el alumbrado en el área y estar
conectado antes que cualquier interruptor local, de modo
que se asegure que ante la falta de energía en el área se
enciendan las luces.
Artículo 41.- Las salidas de evacuación en estableci-
mientos con concurrencia de público deberán contar con
señales luminosas colocadas sobre el dintel de del vano.
Las rutas de evacuación contarán con unidades de ilu-
minación autónomas con sistema de baterías, con una
duración de 60 minutos, ubicadas de manera que man-
tengan un nivel de visibilidad en todo el recorrido de la
ruta de escape.
CAPITULO III
PROTECCION DE BARRERAS CONTRA EL FUEGO
Artículo 42.- Clasificación de estructuras por su resis-
tencia al fuego.
Para clasificarse dentro del tipo «resistentes al fuego»,
la estructura, muros resistentes y muros perimetrales de
cierre de la edificación, deberán tener una resistencia al
fuego mínima de 4 horas, y la tabiquería interior no por-
tante y los techos, una resistencia al fuego mínima de 2
horas.
Artículo 43.- Para clasificarse dentro del tipo «semi-
resistentes al fuego», la estructura, muros resistentes y
muros perimetrales de cierre de la edificación deberán
tener una resistencia al fuego mínima de 2 horas, y la
tabiquería interior no portante y techos, una resistencia al
fuego mínima de1 hora.
Artículo 44.- Para clasificarse dentro del tipo «incom-
bustible con protección», los muros perimetrales de cie-
rre de la edificación deberá tener una resistencia al fuego
mínima de 2 horas, y la estructura muros resistentes, te-
chos y tabiquería interior, una resistencia al fuego mínima
de 1 hora.
Artículo 45.- La estructura de las construcciones con
elementos de madera del «tipo combustible de construc-
ción pesada» se reputara que tiene duración bajo la ac-
ción del fuego de una hora.
Artículo 46.- Estructuras clasificadas por su Resisten-
cia al fuego
a) Construcciones de muros portantes.
b) Construcciones aporticadas de concreto.
c) Construcciones especiales de concreto.
d) Construcciones con elementos de acero,
Artículo 47.- Estructuras no clasificadas por su resis-
tencia al fuego
a) Construcciones con elementos de madera de la cla-
sificación combustible de la construcción ordinaria.
b) Construcciones con elementos de acero, de la cla-
sificación sin protección.
c) Las construcciones de adobe o suelo estabilizado
con parámetros y techos ligeros.
TABLA Nº 1
TABLAS DE RECUBRIMIENTOS MÍNIMOS DE
PROTECCION AL FUEGO EN ELEMENTOS
ESTRUCTURALES
ELEMENTOS MATERIAL RECUBRIMIENTO MÍNIMO POR
ESTRUCTURALES AISLANTE MATERIAL AISLANTE
PROTEGIDOS (EN PULGADAS)
CATEGORIAS
Resistencia Semi Resist. Incombust.
al Fuego al Fuego Con
(6 Hrs) (6 Hrs) Protección
(1 Hrs)
Armaduras en vigas Concreto 1 1/2 1 ½ 1 1/2
y columnas de Estructural
concreto armado.
Armadura en Concreto 1 1/4 1 3/4
viguetas de concreto estructural
Armaduras y Concreto 1 ¾ 3/4
amarres en losas de estructural
pisos y techos
Columnas de acero Concreto 2 1/2 1 ½ 1
y todos los estructural
elementos de
tijerales principales
Elementos de 6 x 6 Concreto 2 1 1
estructural
Elementos de 6 x 8 Concreto 1 1/2 1 1
estructural
Elementos de Concreto 2 1 1
12 x 12 estructural
Vigas de acero Concreto 4 2 ½ 1 1/2
Tendones en vigas estructural
pre o post
esforzadas
Tendones en placas Concreto 1 ½ 1
pre o post estructural
esforzadas
Este espesor se protegerá contra descascaramiento
con estribos con espaciamiento no mayor al peralte del
elemento, debiendo estos estribos tener un recubrimiento
neto de 1 pulgada.
Artículo 48.- Clasificación de los pisos o techos por
su resistencia al fuego.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PER
U
TABLA Nº 2
TABLAS DE ESPESORES MÍNIMOS PARA
PROTECCION AL FUEGO EN PISOS, TECHOS Y
CIELO RASO
ESPESOR MÍNIMO TOTAL EN
PULGADAS - CATEGORIAS
Resistencia Semi Incombust.
CONSTRUCCION CONSTRUCCION al Fuego Resist. Con
DE PISOS O DE CIELO RASO (4 Hrs) al Protección
TECHOS Fuego (1 Hrs)
(2 Hrs)
Losa de concreto. Ninguno 6 1/2 4 1/2 3 1/2
Losa de concreto. Enlucido de yeso 6 4 3
o mortero contra
el fondo del techo
Aligerado de Enlucido de yeso 6" de
viguetas de o mortero contra ladrillo
concreto el fondo del techo y 2" de
estructural y losa
ladrillo hueco de
techos
Aligerado de Ninguno 5 ½ (4" de
viguetas de ladrillo 1 ½"
concreto de losa)
estructural y
ladrillo hueco de
techos
Viguetas de Cielo raso sus- 3 2
concreto pendido de ver- (sólo (sólo
micurita de 1" de losa) losa)
espesor mínimo
colgado 6" debajo
de las viguetas
Viguetas de acero Cielo raso enlu- 2 ¼" 2"(sólo
con losa de cido en malla (sólo losa)
concreto incombustible losa) Combustible
asegurada contra Construc-
el fondo de las ción pesada
viguetas de
espesor mínimo
5/8" y mortero 1:3
Artículo 49.- Clasificación de las paredes y tabiques
por su resistencia al fuego:
TABLA Nº 3
TABLAS DE ESPESORES MÍNIMOS PARA
PROTECCION AL FUEGO EN PAREDES Y TABIQUES
ESPESOR MÍNIMO TOTAL EN
PULGADAS - CATEGORIAS
MATERIALES Resistencia Semi Incombust.
DE PAREDES O CONSTRUCCION al Fuego Resist. Con
TABIQUES (4 Hrs) al Protección
Fuego (1 Hrs)
(2 Hrs)
Concreto armado Sólido sin enlucir 6 1/2 4 1/2 3 1/2
Ladrillos de arcilla Ladrillos sólidos 8 6 4
cocida calcáreos sin enlucir
o de:
Bloques huecos Espesor mínimo 8
de concreto de cascarón 2 ¼"
sin enlucir
Espesor mínimo 12
de cascarón
1 3/4" sin enlucir
Espesor mínimo 8 6
de cascarón
1 3/8" sin enlucir
Ladrillos huecos Dos celdas 7 5
de arcilla cocida, mínimo dentro
no portantes del espesor de la
pared, enlucido
en ambas caras
Tres celdas 12
mínimo dentro
del espesor de la
pared, enlucido
en ambas caras
Bloqueo Enlucido o sin 6 4 3
enlucir
Tabique sólido de Armazón interno 2
mortero o yeso incombustible
Paneles de yeso 2
prensado
Artículo 50.- Cuando se requieran instalar selladores
cortafuego, deberá presentarse un proyecto específico
para tal fin, indicando los tipos, formas y materiales que
atraviesan el cerramiento cortafuego.
Artículo 51.- Solo se pueden utilizar materiales sella-
dores, de acuerdo a la configuración que cada fabricante
haya sometido a pruebas y que la composición del con-
junto a proteger se encuentre descritos en el directorio de
UL vigente.
CAPITULO IV
SISTEMAS DE DETECCIÓN Y ALARMA DE
INCENDIOS
Artículo 52.- La instalación de dispositivos de De-
tección y Alarma de incendios tiene como finalidad prin-
cipal, indicar y advertir las condiciones anormales, con-
vocar el auxilio adecuado y controlar las facilidades de
los ocupantes para reforzar la protección de la vida hu-
mana.
La Detección y Alarma se realiza con dispositivos que
identifican la presencia de calor o humo y a través, de una
señal perceptible en todo el edificio protegida por esta
señal, que permite el conocimiento de la existencia de una
emergencia por parte de los ocupantes.
Artículo 53.- Todas las edificaciones que deban ser
protegidas con un sistema de detección y alarma de in-
cendios, deberán cumplir con lo indicado en esta Norma y
en el estándar NFPA 72 en lo referente a diseño, instala-
ción, pruebas y mantenimiento.
Artículo 54.- Los equipos que se estandarizan en esta
norma no pueden ser variados, en ninguna otra regula-
ción. Los sistemas de detección y alarma de incendios
deberán contar con supervisión constante en el área a la
cual protegen, con personal entrenado en el manejo del
sistema.
Los sistemas que reporten las señales de alarma, su-
pervisión y avería hacia lugares fuera de la propiedad pro-
tegida, atendidos de manera continua y que brindan el
servicio de monitoreo no será necesario que cuenten con
supervisión constante en el área protegida.
Artículo 55.- Todo sistema de detección y alarma de
incendios, deberá contar con dos fuentes de suministro
de energía, de acuerdo con el CNE Tomo V, Capítulo 7.
Los circuitos, cableados y equipos deberán encontrarse
protegidos de daños por corrientes inducidas de acuerdo
a lo establecido en el CNE.
Artículo 56.- Los sistemas de detección y alarma
de incendios, deberán interconectarse de manera de
controlar, monitorear o supervisar a otros sistemas de
protección contra incendios o protección a la vida como
son:
a) Dispositivos de detección de incendios
b) Dispositivos de alarma de incendios
c) Detectores de funcionamiento de sistemas de ex-
tinción de incendios.
d) Monitoreo de funcionamiento de sistemas de extin-
ción de incendios.
e) Válvulas de la red de agua contra incendios.
f) Bomba de agua contra incendios.
g) Control de ascensores para uso de bomberos
h) Desactivación de ascensores
i) Sistemas de presurización de escaleras.
j) Sistemas de administración de humos
k) Liberación de puertas de evacuación
l) Activación de sistemas de extinción de incendios.
Artículo 57.- Los dispositivos de alarmas acústicas
deben ser audibles en la totalidad del local, y podrán ser
accionados en forma automática por los detectores, pues-
to de control o desde los pulsadores distribuidos en la
edificación. Esta instalación de alarma audible deberá
complementarse con adecuadas señales ópticas, cuan-
do así lo requieran las características de los ocupantes
del mismo.
Artículo 58.- Los dispositivos de detección de incen-
dios automáticos y manuales, deberán ser seleccionados
e instalados de manera de minimizar las falsas alarmas.
Cuando los dispositivos de detección se encuentren suje-
tos a daños mecánicos o vandalismo, deberán contar con
una protección adecuada y aprobada para el uso.
dios deberán estar instalados de forma tal que se encuen-

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320682
El Peruano
tren sostenidos de forma independiente de su fijación a
los conductores de los circuitos. Los dispositivos de de-
tección de incendios deberán ser accesibles para el man-
tenimiento y pruebas periódicas.
Artículo 60.- Únicamente es permitida la instalación
de detectores de humo de estación simple (detectores a
pilas), para usos en edificaciones residenciales y al inte-
rior de las viviendas.
Artículo 61.- Para la selección y ubicación de los dis-
positivos de detección de incendios deberá tomarse en
cuenta los siguientes condiciones:
a) Forma y superficie del techo.
b) Altura del techo.
c) Configuración y contenido del área a proteger.
d) Características de la combustión de los materiales
presentes en el área protegida.
e) Ventilación y movimiento de aire.
f) Condiciones medio ambientales
dios deberán ser instalados de acuerdo a las indicaciones
del fabricante y las buenas prácticas de ingeniería. Las
estaciones manuales de alarma de incendios deberán ser
instaladas en las paredes a no menos de 1.10 m ni a más
de 1.40 m.
Artículo 63.- Las estaciones manuales de alarma de
incendios deberán distribuirse en la totalidad del área pro-
tegida, libre de obstrucciones y fácilmente accesible.
Deberán instalarse estaciones manuales de alarma de
incendios en el ingreso a cada una de las salidas de eva-
cuación de cada piso.
Se adicionarán estaciones manuales de alarma de in-
cendios de forma que la máxima distancia de recorrido
horizontal en el mismo piso, hasta la estación manual de
alarma de incendios no supere los 60.0 m.
Artículo 64.- Únicamente será obligatoria la señaliza-
ción de las estaciones manuales de alarma de incendios
que no sean claramente visibles y por exigencia de la
Autoridad Competente.
Artículo 65.- Cuando se instalen cobertores en las es-
taciones manuales de alarma de incendios, con el fin de
evitar falsas alarmas o para protección del medio ambien-
te, estos deben ser aprobados para el uso por la Autori-
dad Competente
CAPITULO V
PROTECCIÓN CONTRA INCENDIOS EN LOS
DIVERSOS USOS VIVIENDA
Artículo 66.- Las edificaciones de vivienda Multifami-
liar o Conjunto Residencial de más de 5 niveles, deberá
contar con una red de agua contra incendios y extintores
portátiles, así como un sistema de detección y alarma de
incendios.
Artículo 67.- Las edificaciones de vvivienda Multifa-
miliar de más de 5 niveles hasta 10 niveles, podrán tener
una red de agua contra incendio de tipo Montante Seca
con un diámetro no menor de Ø 100 mm., y salidas valvu-
ladas de 65 mm. en cada nivel al interior de la escalera de
evacuación, de acuerdo a lo estipulado en la presente
Norma. si cumple con los siguientes requisitos:
a) Cuenta con una escalera de evacuación de acuer-
do a lo indicado en la Norma A-010
b) Cuenta con un hidrante contra incendios de la red
pública, a no más de 75.0 m de distancia, medidos de la
conexión de bomberos (Siamesa).
c) La localidad donde se ubicará la edificación cuenta
con una Compañía de Bomberos.
Artículo 68.- En caso de que la edificación cuente
con áreas de estacionamiento subterráneas cuya suma-
toria de áreas techadas considerando los espacios de
estacionamiento, las circulaciones y los depósitos, sea
mayor a 750 m2
, se requerirá rociadores automáticos de
agua contra incendios, de acuerdo a lo estipulado en la
Norma NFPA 13.
Solo en los casos de edificaciones de uso residencial,
no es necesaria la instalación de bombas contra incen-
dios ni reservas de agua, pudiendo en su reemplazo co-
nectarse con la red pública de agua siempre y cuando
ésta sea de suministro confiable.
Artículo 69.- Las edificaciones de vivienda multifami-
liar de más de 10 hasta 20 niveles, deberá estar equipada
con los siguientes componentes:
a) Sistema de agua contra incendios presurizada con
diámetro no menor a Ø 100 mm. (4") con válvula angu-
lar de 65 mm. (2 1
/2
") en cada nivel para uso del Cuerpo
de Bomberos, de acuerdo a lo estipulado en la presen-
te Norma.
b) Gabinetes de mangueras contra incendios de Ø
40 mm. (1 1/2") en todos los niveles, ubicados de tal
manera que la totalidad de cada área pueda ser alcan-
zada por la manguera de acuerdo a lo estipulado en la
presente Norma.
c) Bomba contra incendios de arranque automático con
un caudal no menor a 946 l/min. (250 gpm.) con una pre-
sión no menor de 4.14 bar (60 psi) en el punto más desfa-
vorable, de acuerdo a lo estipulado en la presente Norma.
Cuando la edificación presente otros riesgos distintos al
de vivienda como parte de la misma, y sea obligatorio el
uso de rociadores la capacidad de bombeo y reserva de
agua contra incendio, deberán ser calculados para el
máximo riesgo y máxima demanda.
d) La reserva de agua contra incendios, será dimen-
sionada en base al máximo riesgo, la cual no será menor
a 28 metros cúbicos de volumen útil y exclusivo
e) Estaciones manuales, sistema de detección de hu-
mos en hall de ascensores, así como alarmas de incen-
dios según lo estipulado en la presente Norma.
Artículo 70.- Las edificaciones de vivienda multifami-
liar de más de 20 niveles deberá estar equipada con los
a) Sistema de agua contra incendios presurizada con
diámetro no menor a Ø 150 mm. (4") con válvula angular
de 65 mm. (21
/2
") en cada nivel para uso del Cuerpo de
Bomberos, de acuerdo a lo estipulado en la presente Nor-
ma, en cada escalera de evacuación
b) Gabinetes de mangueras contra incendios de Ø
40 mm. (11
/2
") en todos los niveles ubicados de tal mane-
ra que la totalidad de cada área pueda ser alcanzada
por la manguera de acuerdo a lo estipulado en la pre-
sente Norma.
c) Bomba contra incendios de arranque automático de
acuerdo al estándar de la NFPA 20 y el volumen de reser-
va según NFPA 13.
d) Se debe instalar en todo el edificio un sistema de
rociadores automáticos, de acuerdo a lo estipulado en el
estándar de la norma NFPA 13.
e) Reserva de agua contra incendios será dimensio-
nada según el estándar NFPA 13
f) Estaciones manuales, Sistema de detección de hu-
mos en hall de ascensores, así como alarmas de incen-
dios según lo estipulado en la presente Norma.
CAPITULO VI
HOSPEDAJES
Artículo 71.- Las edificaciones destinadas a hospe-
dajes deben cumplir como mínimo con los requisitos de
seguridad que se establecen en los cuadros de los anexos
A, B, C, D, E y F, del presente capítulo.
Artículo 72.- Los sistemas de evacuación serán dise-
ñados y calculados en función a los requerimientos que
establecen el Código de la NFPA 101 en el capitulo de
Edificaciones de Hospedaje.
Artículo 73.- Dependiendo de la clasificación y altura
de la edificación de hospedaje se establece la necesidad
de sistemas de agua contra incendios.
En caso de que la edificación cuente con playas de
estacionamiento subterráneas, cuya sumatoria de áreas
sean mayores a 500 m2
y/o 250 m2
de depósitos o servi-
cios generales (área sumada) se requerirá rociadores au-
tomáticos de agua contra incendios de acuerdo a lo esti-
pulado en el estándar NFPA 13.
Artículo 74.- En donde existan cocinas y esto obligue
a la necesidad de ductos de evacuación de grasas y hu-
mos, estos deberán encontrarse dentro de un ducto cor-
tafuego de una hora de resistencia, evitando recorridos
horizontales y reduciendo al máximo las curvas.
Artículo 75.- Donde se requieran bombas contra in-
cendios, estas serán diseñadas, instaladas, probadas y

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PER
U
mantenidas de acuerdo con la Standard NFPA 20. Cuan-
do se decida instalar bombas alimentadas por energía
eléctrica esta deberá contar con 2 fuentes de suministro
eléctrico y un panel de transferencia automático de acuer-
do con el Código Eléctrico Nacional.
Artículo 76.- Los hoteles de 4 y 5 estrellas deberán
contar con un ambiente denominado Centro de Control
desde donde se pueda administrar la evacuación de la
edificación y todos los sistemas de seguridad. El área
mínima deberá ser tal que permita albergar todo el equi-
pamiento del Centro de Control y adicionalmente permitir
a los Bomberos administrar una emergencia. Esta área
deberá estar ubicada en el primer o segundo nivel con
acceso directo, desde la vía pública y con una puerta ro-
tulada como «Centro de Control».
Artículo 77.- Cuando los hoteles requieran la utiliza-
ción de helipuertos estos deberán contar con su protec-
ción contra incendios adecuado al tipo de riesgo, para el
caso de un sistema de generación espuma portátil AFFF,
éste nunca será menor a 2 descargas simultáneas de 216
lt/min. por 15 minutos de generación. El sistema de bali-
zaje será normado por OACI.
Artículo 78.- Cuando los hoteles tengan en su inte-
rior, adyacente o como parte de el, casinos, coliseos, cen-
tros de convenciones, restaurantes, centros comerciales,
lugares de entretenimiento u otros espacios de uso públi-
co, deberán contar como mínimo con la protección reque-
rida para el hotel, tal como se detalla en los anexos A, B,
C, D, E y F del presente capítulo.
Artículo 79.- Las instalaciones de almacenamiento,
abastecimiento y distribución de gas natural, gas licua-
do de petróleo y líquidos combustibles deberán diseñar-
se e instalarse de acuerdo con la regulación nacional
vigente de acuerdo con la Ley Orgánica de Hidrocarbu-
ros No 26221.
Artículo 80.- Cuando se decida la instalación de un
sistema de administración de humos y/o sistemas de eva-
cuación horizontal, deberá cumplirse con el Código NFPA
101 y Estándar NFPA 92.
INFRAESTRUCTURA MINIMA PARA UN
COMO HOTEL
REQUISITOS 5∗∗∗∗∗
∗∗∗∗∗
∗∗∗∗∗
∗∗∗∗∗
∗∗∗∗∗ 4∗∗∗∗
∗∗∗∗
∗∗∗∗
∗∗∗∗
∗∗∗∗ 3∗∗∗
∗∗∗
∗∗∗
∗∗∗
∗∗∗ 2∗∗
∗∗
∗∗
∗∗
∗∗ 1∗
∗
∗
∗
∗
MINIMOS
Sistema de obligatorio obligatorio obligatorio obligatorio obligatorio
detección y
alarma de
incendios
centralizado
Sistema de obligatorio obligatorio - - -
evacuación
por voz
(3 idiomas)
Teléfono de obligatorio obligatorio - - -
Bomberos
Señalización e obligatorio obligatorio obligatorio obligatorio obligatorio
iluminación de
emergencia
Extintores obligatorio obligatorio obligatorio obligatorio obligatorio
portátiles
Sistema de
agua contra
incendios
1. Hasta 5
niveles obligatorio obligatorio - - -
2. Mas de 5 obligatorio obligatorio obligatorio obligatorio obligatorio
niveles (1) (1) (1)
Sistema
automático de
rociadores
1.Hasta 4 Ver Nota Ver Nota - - -
niveles (2) (2)
2.Entre 5 y 10 obligatorio obligatorio Ver Nota - -
niveles (3)
3.Mas de 10 obligatorio obligatorio obligatorio obligatorio obligatorio
niveles
(1) Los hoteles de 1, 2 y 3 estrellas de 5 hasta 8 niveles podrán tener
una red de agua contra incendio de tipo Montante Seca con un diámetro no
menor de Ø 100 mm, y salidas valvuladas de 65 mm. en cada nivel al
interior de la escalera de escape, de acuerdo a lo estipulado en la Norma
Requisitos de Seguridad. si cumple los siguientes requisitos:
i. Contar con escalera de evacuación de acuerdo a lo indicado en la
Norma A 010
ii. Contar con un hidrante contra incendios de la red pública a no más
de 75 m. de distancia medidos de la conexión de bomberos (Siamesa).
iii. La localidad donde se ubicará la edificación deberá contar con una
Compañía de Bomberos
(2) No serán requeridos sistemas automáticos de rociadores, cuan-
do todos los dormitorios para huéspedes cuenten con una puerta que
abra directamente hacia el exterior, a nivel de la vía publica o del te-
rreno, o hacia un acceso a una salida exterior que cumpla con que el
lado largo del balcón, porche, galería o espacio similar se encuentre
abierto por lo menos en un 50%, dispuesto para impedir la acumula-
ción de humos y además cumplir con los requisitos establecidos en el
Código NFPA 101
(3) No serán requeridos sistemas automáticos de rociadores siempre y
cuando :
• La distancia de recorrido del evacuante no sea mayor a 12.0 m me-
didos desde la puerta de la habitación hasta la salida de evacuación mas
cercana, o
didos desde la puerta de la habitación hasta la salida de evacuación más
cercana, además cuente la edificación con 2 rutas de evacuación y no exis-
tan corredores sin salida de más de 12.0 m de distancia de evacuación.
COMO APART-HOTEL
Sistema de detección y alarma de obligatorio obligatorio obligatorio
incendios centralizado
Sistema de evacuación por voz obligatorio obligatorio -
Teléfono de Bombero obligatorio obligatorio -
Señalización e iluminación de obligatorio obligatorio obligatorio
emergencia
Extintores portátiles obligatorio obligatorio obligatorio
Red húmeda de agua contra
incendios y gabinetes de mangueras
1. Hasta 4 niveles obligatorio obligatorio -
2. Mas de 5 niveles obligatorio obligatorio obligatorio
Sistema automático de rociadores
1. Hasta 4 niveles Ver Nota Ver Nota -
(1) (1)
2. Entre 5 y 10 niveles obligatorio obligatorio Ver Nota
(2)
(1) No serán requeridos sistemas automáticos de rociadores cuan-
do todos los dormitorios para huéspedes cuenten con una puerta que
abra directamente hacia el exterior, a nivel de la vía publica o del terre-
no, o hacia un acceso a una salida exterior que cumpla con que el lado
largo del balcón, porche, galería o espacio similar se encuentre abierto
por lo menos en un 50%, dispuesto para impedir la acumulación de
humos y además cumplir con los requisitos establecidos en el Código
NFPA 101
cuando :
• La distancia de recorrido del evacuante no sea mayor a 12 m medi-
dos desde la puerta de la habitación hasta la salida de evacuación mas
cercana, o
• La distancia de recorrido del evacuante no sea mayor a 30 m medi-
dos desde la puerta de la habitación hasta la salida de evacuación más
tan corredores sin salida de más de 12 m de distancia de evacuación.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320684
El Peruano
COMO HOSTAL
REQUISITOS MINIMOS 3*** 2** 1*
emergencia
1. Hasta 5 niveles - - -
2. Mas de 5 niveles Obligatorio Obligatorio Obligatorio
(1) (1) (1)
1. Hasta 4 niveles - - -
2. Entre 5 y 10 niveles Ver Nota - -
(2)
(1) Los Hostales de 1, 2 y 3 estrellas de 5 hasta 8 niveles podrán tener
una red de agua contra incendio de tipo Montante Seca con un diámetro no
menor de Ø 100 mm., y salidas valvuladas de 65 mm. en cada nivel al
interior de la escalera de escape, de acuerdo a lo estipulado en la Norma
Requisitos de Seguridad si cumple los siguientes requisitos:
a) Contar con escalera de evacuación de acuerdo a lo indicado en la
Norma A 010
b) Contar con un hidrante contra incendios de la red pública a no más
de 75.0 m. de distancia medidos de la conexión de bomberos (Siamesa).
c) La localidad donde se ubicará la edificación deberá contar con una
Compañía de Bomberos
cuando:
• La distancia de recorrido del evacuante no sea mayor a 12.0 m. me-
cercana, o
• La distancia de recorrido del evacuante no sea mayor a 30.0 m. me-
tan corredores sin salida de más de 12.0 m. de distancia de evacuación.
COMO RESORT
Sistema de evacuación por voz obligatorio obligatorio -
emergencia
1. Hasta 4 niveles obligatorio obligatorio -
1. Hasta 4 niveles Ver Nota Ver Nota -
(1) (1)
2. Entre 5 y 10 niveles obligatorio obligatorio Ver Nota
(2)
(1) No serán requeridos sistemas automáticos de rociadores cuando
todos los dormitorios para huéspedes cuenten con una puerta que abra
directamente hacia el exterior, a nivel de la vía publica o del terreno, o
hacia un acceso a una salida exterior que cumpla con que el lado largo del
balcón, porche, galería o espacio similar se encuentre abierto por lo menos
en un 50%, dispuesto para impedir la acumulación de humos y además
cumplir con los requisitos establecidos en el Código NFPA 101
cuando :
cercana, o
tan corredores sin salida de más de 12.0 m de distancia de evacuación.
COMO ECOLODGE
REQUISITOS MINIMOS
Sistema de detección de incendios a pilas en los
dormitorios obligatorio
Iluminación de emergencia en los lugares que
cuenten con red de energía eléctrica obligatorio
Extintores portátiles obligatorio
COMO ALBERGUE
REQUISITOS MINIMOS
Sistema de detección y alarma de incendios
centralizado obligatorio
Señalización e iluminación de emergencia obligatorio
Extintores portátiles obligatorio
CAPITULO VII
SALUD
Artículo 81.- Las edificaciones de Salud deberán cum-
plir con los siguientes requisitos mínimos de seguridad
los cuales aplican a todas las áreas internas de la edifica-
ción como cafetería, tienda de regalos, sala de reuniones
y/o áreas complementarias.
TIPO DE Señaliza- Extintores Sistema Sistema Detección
EDIFICACION ción e Ilu- Portátiles de Contra y Alarma
minación Rocia- Incendios Centra-
de emer- dores lizado
gencia
Hospital (400 obligatorio obligatorio obligatorio obligatorio obligatorio
camas o mas)
Hospital (150 a 399 obligatorio obligatorio obligatorio obligatorio obligatorio
camas)
Hospital (50 a 149 obligatorio obligatorio obligatorio obligatorio obligatorio
camas)
Hospital (menos obligatorio obligatorio - obligatorio obligatorio
de 50) (1)
Centro de Salud obligatorio obligatorio - obligatorio obligatorio
(1) (2)
Puesto de Salud obligatorio obligatorio - - -
Centro Hemodador obligatorio obligatorio - - -
1. Obligatorio cuando la edificación tiene 3 niveles o mas
2. Obligatorio cuando la edificación tienen 2 o mas niveles
Artículo 82.- Todo local de salud tipo hospital deberá
tener al menos una división resistente al fuego por piso
de hospitalización que genere áreas de refugio de acuer-
do con:
- De 3 niveles o menos = mínimo 1 hora de resistencia
contra fuego
- De 4 niveles o mas = mínimo 2 horas de resistencia
contra fuego
- Cada área de refugio generada deberá tener como
mínimo una salida o escalera de evacuación.
- Para estimar el área mínima de refugio deberá consi-
derarse:
- En hospitales o lugares de reposo = 2.8 m2
por per-
sona
- En instalaciones con pacientes en silla de ruedas =
1.4 m2
por persona
- En los pisos que no alberguen pacientes internados
ni pacientes en camilla = 0.5 m2
por persona

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PER
U
Artículo 83.- Todo local de salud tipo hospital deberá
tener cerramientos contrafuego de 1 hora en locales de 3
pisos o menos y 2 horas en locales de 4 pisos y más para
las siguientes áreas:
- Salas de operación
- Salas de cuidado intensivo
- Salas de Diálisis
Artículo 84.- Todo local de salud de 2 o más niveles
deberá contar con teléfono para bomberos y un sistema
de evacuación por voz.
Artículo 85.- Los laboratorios en locales de salud en
donde se utilicen materiales inflamables, combustibles o
riesgosos considerados como de riesgo severo deberán
estar protegidos de acuerdo con la norma NFPA 99, Stan-
dard for Health Care Facilities.
Artículo 86.- Las áreas de riesgo en locales de Salud
deberán ser protegidas con cerramiento contrafuego de:
- Salas de calderas y de calefactores alimentados a
combustible: 1 hora
- Lavanderías centrales más de 10 m2 de superficie:
1 hora
- Laboratorios usando materiales inflamables o com-
bustibles distintos a riesgo severo: Puertas con cierre au-
tomático
- Laboratorios usando materiales clasificados de ries-
go severo:1 hora
- Talleres de pintura que emplean sustancias y mate-
riales riesgosos distintos a riesgo severo: 1 hora
- Talleres de mantenimiento de la planta física: 1 hora
- Salas donde se guarda la ropa para lavar :1 hora
- Almacenes de materiales combustibles entre 4.5 m2
y 10.0 m2
: Sin requerimiento
- Salas de almacenamiento con más de 10 m2 de su-
perficie para almacenamiento de materiales combustibles
:1 hora
- Salas de recolección de residuos :1 hora
- Todos los muros internos y particiones en los locales
de salud de 4 pisos o más deberán ser de materiales in-
combustibles o de combustión limitada.
Artículo 87.- Las dimensiones de las puertas y esca-
leras de evacuación deberá cumplir lo establecido en la
norma de requisitos de Seguridad.
El ancho mínimo de un puerta de evacuación ubicado
en un pasadizo será de 1.20 m. cuando conduzca en un
solo sentido a un área de refugio y de 2.40 m cuando divi-
da el área en dos zonas de refugio. En este ultimo caso,
las hojas de las puertas deberán abrir en sentidos opues-
tos.
Artículo 88.- Las escaleras de evacuación deben per-
mitir el giro de una camilla considerando que miden 0.60
m. por 2.50 m. de largo.
CAPITULO VIII
COMERCIO
Artículo 89.- Las edificaciones de comercio deberán
cumplir con los siguientes requisitos mínimos de seguri-
dad:
gencia
Tienda
Tienda de área - obligatorio - - -
techada total
menor a 100 m2
Tienda de área te- obligatorio obligatorio - - obligatorio
chada total mayor (1)
a 100 m2
y menor
a 750 m2
Tienda de área te- obligatorio obligatorio obligatorio - obligatorio
chada total mayor (2)
a 750 m2
y menor
a 1500 m2
Tienda de planta obligatorio obligatorio obligatorio obligatorio obligatorio
techada de área
mayor a 1500 m2
Conjunto de
Tiendas
Conjunto de obligatorio obligatorio - - obligatorio
tiendas de un solo
nivel y menor a
500 m2
de área de
techada
Conjunto de obligatorio obligatorio - obligatorio obligatorio
tiendas de un solo
nivel y área techa-
da entre 500 m2
y
1000 m2
Conjunto de obligatorio obligatorio obligatorio obligatorio obligatorio
tiendas de un solo (2)
nivel y área
techada mayor a
1000 m2
Conjunto de obligatorio obligatorio - - obligatorio
tiendas entre dos y
tres niveles, con
área menor a
1000 m2
en total
Conjunto de obligatorio obligatorio - obligatorio obligatorio
tiendas entre dos y
tres niveles, con
área mayor a
1000 m2
en total
Conjunto de obligatorio obligatorio obligatorio obligatorio obligatorio
tiendas de mas de
tres niveles
Galería Comercial obligatorio obligatorio - - obligatorio
(7)
Tiendas por obligatorio obligatorio obligatorio obligatorio obligatorio
departamentos
Centro Comercial
Centro comercial obligatorio obligatorio - - obligatorio
de área menor a
500 m2
por piso y
no mas de 3 ni-
veles - Ver Nota 3
Centro comercial obligatorio obligatorio - obligatorio obligatorio
de área menor a
500 m2
por piso y
mas de 3 niveles
Centro comercial obligatorio obligatorio - obligatorio obligatorio
de área mayor a
500 m2
y menor de
1500 m2
por piso y
no mas de 3 ni-
veles - Ver Nota 3
Centro Comercial obligatorio obligatorio obligatorio obligatorio obligatorio
de área mayor a
1500 m2
, por piso -
Ver Nota 4
Complejo obligatorio obligatorio obligatorio obligatorio obligatorio
comercial
Mercados
Mayoristas (3)
Con techo común obligatorio obligatorio obligatorio obligatorio obligatorio
Sin techo común obligatorio obligatorio - obligatorio obligatorio
(puestos
independientes)
Supermercados
Supermercados de obligatorio obligatorio - - obligatorio
un solo nivel y
menor a 1000 m2
de área de venta
gencia

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320686
El Peruano
Supermercados de obligatorio obligatorio obligatorio - obligatorio
un solo nivel y área (2)
de venta mayor a
1000 m2
y menor
de 2000 m2
Supermercados de obligatorio obligatorio obligatorio obligatorio obligatorio
un solo nivel mayor
a 2000 m2
de área
de venta
Supermercados obligatorio obligatorio - - obligatorio
entre uno y tres
niveles, con área
menor a 1000 m2
por piso
Supermercados de obligatorio obligatorio - obligatorio obligatorio
mas de tres niveles
y área menor a
1000 m2
por piso
Supermercados de obligatorio obligatorio obligatorio obligatorio obligatorio
mas de un nivel y
área mayor a
1000 m2
por piso
Mercados
Minoristas
Con techo común obligatorio obligatorio - obligatorio obligatorio
Sin techo común obligatorio obligatorio - - obligatorio
(puestos (5)
independientes)
Restaurantes,
cafeterías y bares
Restaurantes de - obligatorio - - -
área total cons-
truida menor a
75 m2
Restaurantes de obligatorio obligatorio - - -
área total cons- (6)
truida mayor a
75 m2
y menor a
300 m2
Restaurantes de obligatorio obligatorio - - obligatorio
área total cons-
truida mayor a
300 m2
1) A partir de 250 m2
de área.
2) Cuando los requerimientos de agua (caudal y presión) del
sistema de rociadores puedan ser abastecidos por el servicio de
agua de la localidad, estos podrán conectarse directamente con la
red pública, siempre y cuando exista una compañía de bomberos
en la localidad.
3) Es requisito obligatorio contar con hidrantes que provean un
caudal total mínimo de 750 gpm. (caudales sumados).
4) Serán requeridos hidrantes de la red publica con un caudal
suficiente para el máximo riesgo, de acuerdo con la formula ISO.
5) Únicamente estaciones manuales y alarma de incendios
6) Cuando las rutas de evacuación así lo exijan
7) Para construcciones de un solo nivel, para edificaciones de 2 o
más niveles se aplicaran los requerimientos de protección contra in-
cendios de los Conjuntos de Tiendas.
Artículo 90.- Las Galerías Comerciales y Conjunto de
Tiendas de no mas de 3 niveles, deberán contar con una
separación contra fuegos no menor de 1 hora, de manera
de agrupar locales que tengan un máximo 20.0 m lineales
de frente.
Las paredes posteriores colindantes con otra tienda,
deberá tener separación corta fuego con una resistencia
mínima de 1 hora. No se requiere compartimentación cor-
ta fuego en el frente de la tienda.
Artículo 91.- Las Galerías Comerciales y Conjunto de
Tiendas de 4 niveles o mas, deberán contar con una se-
paración contra fuegos no menor de 2 horas, de manera
de agrupar locales que tengan un máximo 20.0 m. lineal
de frente.
Las paredes posteriores colindantes con otra tienda,
deberá tener una separación corta fuego con una resis-
tencia mínima de 2 horas. No se requiere compartimenta-
ción corta fuego en el frente de la tienda.
contar con el número de escaleras de evacuación y sali-
das de emergencia necesarias, de acuerdo con el cálculo
de evacuación establecido en la norma A.070.
Artículo 93.- En Centros Comerciales bajo un mis-
mo techo estructural, la distancia máxima de recorrido
es de 45.0 m a una salida de evacuación o de la edifi-
cación cuando no se cuenta con un sistema de rociado-
res y de 60.0 m. cuando la edificación cuenta con rocia-
dores.
Artículo 94.- En edificaciones de uso de Centro Co-
mercial bajo un mismo techo estructural, se podrá tener
una distancia máxima de recorrido de 60.0 m. adiciona-
les, tomados desde la puerta de salida de la tienda hasta
la salida más cercana de la edificación, siempre y cuando
se cuente con los siguientes componentes:
a) Rociadores instalados en el 100% del Centro Co-
mercial, incluyendo áreas comunes de circulación te-
chadas.
b) Sistema de administración de humos de acuerdo
con la Guía NFPA 92B.
c) Compartimentación contra fuego no menor de 1 hora
entre locales, para centros comerciales de 3 pisos o me-
nos, y de 2 horas para 4 pisos o más.
Artículo 95.- Cuando la puerta de salida al exterior no
sea claramente visible, desde algún punto del local, de-
berá colocarse la señalización respectiva.
Artículo 96.- Toda edificación comercial, que cuen-
ta con áreas bajo nivel del piso, con un área total mayor
de 250 m2
, deberá contar con un sistema automático de
rociadores. Cuando los requerimientos de agua (cau-
dal y presión) del sistema de rociadores puedan ser
abastecidos por el servicio de agua de la localidad, es-
tos podrán conectarse directamente con la red pública,
siempre y cuando exista una compañía de bomberos
en la localidad.
Artículo 97.- Los sistemas de detección y alarma, de-
berán reportar a un lugar con personal entrenado las 24
horas, o reportar vía telefónica a un punto que cumpla
con estos requisitos.
Artículo 98.- En caso de tiendas ubicadas al inte-
rior de centros comerciales, complejos comerciales, ga-
lerías comerciales, estas deberán cumplir con los re-
quisitos de protección contra incendios con del local
donde se ubican.
CAPITULO IX
OFICINAS
Artículo 99.- Las edificaciones para uso de oficinas
deberán cumplir con los siguientes requisitos de segu-
ridad:
REQUISITOS MINIMOS Planta Planta Planta
Techada Techada Techada
menor a mayor a mayor a
280 m2
280 m2
y 560 m2
560 m2
Sistema de detección y alarma
de incendios centralizado
1. Hasta 4 niveles Solo alarma obligatorio obligatorio
emergencia
incendios y gabinetes de
mangueras
1. Hasta 4 niveles - - obligatorio
1. Hasta 4 niveles - - obligatorio
gencia

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PER
U
CAPITULO X
EQUIPOS Y MATERIALES PARA SISTEMAS DE
AGUA CONTRA INCENDIOS
SUB-CAPITULO I
GENERALIDADES
Artículo 100.- Las edificaciones deben ser protegi-
das con un sistema contra incendios en función al tipo,
área, altura y clasificación de riesgo, estos sistemas re-
quieren de una serie de partes, piezas y equipamiento
que es necesario estandarizar, para que puedan ser com-
patibles y ser utilizados por el Cuerpo de Bomberos y
permitir los planes de apoyo mutuo entre empresas e
instituciones.
Artículo 101.- Los equipos que se estandarizan en
esta norma no pueden ser variados, en ninguna otra
regulación.
Se aceptaran solo piezas de fabrica, construidas como
un conjunto, no se aceptaran equivalentes, piezas o par-
tes que modifiquen, o sirvan como ampliación, conexión o
cualquier otro dispositivo que se utilice con el propósito
de adecuar o modificar los dispositivos regulados en el
presente capitulo.
Artículo 102.- Los distintos sistemas de protección con-
tra incendios, que se establecen en la presente Norma
deben ser diseñados bajo estándares confiables de reco-
nocido prestigio internacional, y mientras en el país no se
desarrollen estándares nacionales, se utilizaran los si-
guientes:
a) Para el diseño, e instalación de sistemas de rocia-
dores automáticos, de tipo cerrado y con bulbo, se utiliza-
ra la norma NFPA 13
b) Para el diseño e instalación de sistemas de rocia-
dores especiales, llamados spray, sin bulbo, y utilizados
para el enfriamiento de recipientes y estructuras, se utili-
zara la norma NFPA 15
c) Cuando los sistemas de suministro de agua se
desarrollen sin la necesidad de un sistema de bombeo,
a través de un tanque elevado, se utilizara la norma
NFPA 24
d) Cuando el suministro de agua se desarrolle utili-
zando una bomba, se debe utilizara la norma NFPA 20,
tanto para motores petroleros o eléctricos. Cuando la ener-
gía se base en corriente eléctrica
e) Cuando se requiere obligatoriamente una fuente al-
terna, el sistema de energía debe ser diseñado e instala-
do según NFPA 70.
f) Para sistemas de bombeo menores a 500 gpm no
se requieren bombas de tipo listadas UL. Pueden utilizar-
se sistemas de bombeo que dispongan de una certifica-
ción independiente al fabricante que garantice la capaci-
dad de la curva de bombeo.
g) Cuando el sistema de alimentación de agua pro-
venga directamente de la red pública, sin necesidad de
bomba ni reserva de agua contra incendio se instalaran
sistemas de doble check con medidor de caudal según
NFPA 24.
h) Para el diseño e instalación de montantes y gabi-
netes de agua contra incendios, se utilizará el estándar
NFPA 14.
Artículo 103.- Las roscas que deben utilizarse en cual-
quier dispositivo de combate de incendios tanto para abas-
tecimiento, descarga de agua o combate de incendios,
tendrán 9 hilos por pulgada para roscas NH de 40 mm.
(11
/2
") de diámetro y 7 ½ hilos por pulgada para roscas NH
de 65 mm. (2 1
/2
") de diámetro.
Artículo 104.- Los casos no contemplados en la pre-
sente Norma podrán ser referidos a los códigos y están-
dares pertinentes de la NFPA con la autorización de la
Autoridad Competente.
SUB-CAPITULO II
CONEXIÓN DE BOMBEROS
Artículo 105.- El dispositivo de conexión, mediante el
cual las unidades del Cuerpo de Bomberos suministran
agua al interior de las tuberías de las redes de agua con-
tra incendios, sistemas de rociadores o cualquier otro sis-
tema de extinción de incendios en base a agua, de forma
de suministrar un caudal adicional de agua para la extin-
ción de un incendio, deberá cumplir con los siguientes
requisitos:
a) Todo sistema de agua contra incendios, sin impor-
tar el tamaño, debe contar con Conexión para Bomberos.
b) La Conexión para Bomberos debe ser visible, de
fácil acceso e identificable y preferentemente ubicarse en
la fachada más próxima a la vía pública.
c) El espacio circundante de la Conexión para Bombe-
ros, debe ser amplio en sus cuatro lados, de forma tal que
permita la rápida conexión de mangueras sin obstrucción
o restricción alguna.
d) La distancia con relación al piso no debe ser me-
nor de 0.30 m ni mayor de 1.20 m medidos ambos des-
de el nivel de piso terminado al borde inferior de los
acoples.
e) Las bocas de inyección deben ser orientadas de
forma directa y perpendicular hacia la pista donde se ubi-
cará la unidad del Cuerpo de Bomberos.
f) Se debe instalar una Conexión para Bomberos por
cada sistema que tenga la edificación. La ubicación debe
preferirse cercana a los hidrantes de la vía publica.
g) No deberán existir válvulas de control entre la Co-
nexión de Bomberos y el sistema contra incendios. Debe-
rá instalarse una válvula check listada en cada Conexión
de Bomberos.
h) Las Conexiones de Bomberos deberán tener al me-
nos 2 conexiones de 65 mm. (2 ½") de rosca continua
NHS. Adicionalmente debe tener la cantidad de entradas
(ingresos) que requiera el sistema de agua, el cual debe
ser calculado para el máximo caudal que demande el
máximo riesgo, a razón de 945 L/min (250 gpm) por cada
entrada (ingreso).
i) En edificaciones de vivienda multifamiliar con área
por nivel no mayor a 300 m2
, y de altura no mayor a 10
niveles se podrá utilizar Conexión para Bomberos de una
sola entrada.
Artículo 106.- Los sistemas de rociadores, espuma,
diluvio, y/o cualquier otro sub sistema de protección con-
tra incendios basado en agua, que no se muestre hacia la
vía publica y/o se encuentren en el interior de la edifica-
ción en el primer piso, requieren contar también con Co-
nexión para Bomberos, con una capacidad de abasteci-
miento para el 100% de demanda del sistema de agua
que requiere el sistema especifico que alimenta. Estos
caudales no son sumatorias por cada sub sistema, de-
biendo utilizarse solo el riesgo hidráulicamente más de-
mandante en caudal.
Artículo 107.- Las Conexiones para Bomberos, pue-
den ser del tipo poste, empotradas, adosadas, de pared,
en acabados de materiales diversos, no deben ser pinta-
das y no es necesario que sean de color rojo.
La ubicación en la fachada de la edificación, debe ser
tal que permita su uso, sin dificultar maniobras de eva-
cuación de personas, ni ingreso a la edificación tanto a
pie como con unidades de bomberos.
Artículo 108.- Las Conexiones para Bomberos, deben
ser compatibles con las mangueras del Cuerpo de Bom-
beros, en una conexión de rosca hembra, de giro perma-
nente. Es obligatorio que cada uno de los ingresos cuente
con una tapa, esta puede ser del tipo tapón macho, o de
tapas fabricadas específicamente de su uso (tapas fran-
gibles)
SUB-CAPITULO III
VALVULAS
Artículo 109.- Las Válvulas de Sectorización y Con-
trol son equipos que aíslan un tramo o una red de tube-
rías, de manera que interrumpen el suministro de agua
desde la fuente de bombeo hacia las montantes o dispo-
sitivos de extinción de incendios.
Las válvulas deberán ser del tipo indicadoras y lista-
das para uso en sistemas de protección contra incendios
y podrán ser de los siguientes tipos:
Válvulas de compuerta de vástago expuesto ascen-
dente y volante no ascendente con sentido de cierre y
apertura convencional, tipo cuña y bonete empernado
(OS&Y), con las siguientes características:
a) Válvulas de tipo OS&Y deben ser utilizadas en las
succión y descarga de la bomba principal, así como en
todos los sub sistemas que se requieran. Solo podrán uti-
lizarse válvulas reconocidas por un Certificador para uso
de redes de agua contra incendios.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320688
El Peruano
b) Deben estar provistas de cadena y candado asegu-
rando el flujo de ingresos y salidas hacia y desde el SCI y
cuando se disponga de un sistema de detección y alar-
ma, deberán ser monitoreados por el mismo.
c) No son permitidas en sistemas de agua contra in-
cendio, otras válvulas de sectorización, sobre el nivel de
piso que las válvulas de vástago expuesto; salvo otro tipo
de válvula aprobado por un certificador para equipos con-
tra incendios.
d) Cuando, no puedan ser instaladas válvulas indica-
doras de poste se podrán utilizar válvulas de vástago ex-
puesto, en buzones adecuados, con dimensiones suficien-
tes, que permita el acceso, mantenimiento y reemplazo
de la unidad sin dificultad para el operador.
Válvulas Indicadoras de Poste (PIV), con las siguien-
tes condiciones:
a) Este tipo de válvula debe ser utilizada solo para sec-
torizar redes de agua contra incendios enterradas.
b) Se les debe proveer de candado, y ser monitorea-
das por el sistema centralizado de detección y alarma de
incendios.
c) Estas válvulas no deben ser utilizadas para sectori-
zar partes de un sistema como hidrantes, sistemas de ro-
ciadores o montantes.
Válvulas tipo Check, con las siguientes características
a) Son aquellas que permite el flujo de agua en una
sola dirección.
b) En sistemas de agua contra incendio solo podrán
utilizarse válvulas checks aprobadas para uso contra in-
cendios, así mismo debe tenerse en consideración la po-
sición y horizontalidad o verticalidad del sistema de tube-
rías a la que sirven.
c) Cuando sea necesaria la instalación de válvulas
check, estas debe ser ubicadas en lugares que permitan
su mantenimiento y purga.
Válvulas Reductoras de Presión, con las siguientes
condiciones:
a) Cuando se requieran válvulas reductoras de pre-
sión no serán permitidas válvulas estranguladoras de
flujo.
b) Siempre deberán tener un manómetro aguas arriba
y aguas abajo de la válvula
Válvulas Angulares y Rectas
a) Todas las válvulas para uso de gabinetes, casetas,
uso de bomberos o brigadas contra incendios deben ser
listadas para el tipo de sistema al que sirven, ya sea hú-
medo o seco. No es permitido el uso de válvulas de siste-
mas secos en redes húmedas.
b) Las válvulas permitidas son de forma angular o rec-
ta, de tipo compuerta o globo. No se permiten el uso de
válvulas de apertura rápida, de media o un cuarto de vuelta,
ni ninguna otra que cuya apertura o cierre requiera de
menos de 5 segundos.
c) Las válvulas a ser utilizadas en sistemas de agua
contra incendio, deben ser del tipo aprobadas, por UL o
cualquier certificador equivalente.
d) Las válvulas no necesariamente deben ir en gabi-
netes, y cuando se decida su uso en un gabinete, este
debe tener las dimensiones mínimas que permita la co-
nexión y desconexión de forma rápida de mangueras, así
como la manipulación de la válvula, con un espacio míni-
mo de 2,50 m. alrededor del manubrio.
e) Las válvulas de 65 mm. (2½") de diámetro que se
instalen en las montantes de agua contra incendio en edi-
ficios no deben ir dentro de un gabinete.
SUB-CAPITULO IV
GABINETES, CASETAS Y ACCESORIOS
Artículo 110.- Los Gabinetes de Mangueras Contra
Incendios son Cajas que contienes en su interior la man-
guera, pitón y la válvula de control, del tamaño necesario
para contenerlos y utilizarlos, diseñado de forma que no
interfiera con el uso de los equipos que contiene.
Artículo 111.- Los gabinetes contra incendios tendrán
en su interior una manguera de 40 mm. (1 ½") de diáme-
tro y 30.0 metros de longitud, así como un pitón de combi-
nación. Los pitones de chorro sólido no serán permitidos
al interior del gabinete.
Se pueden utilizar mangueras de 15.0 metros de longi-
tud cuando el riesgo así lo requiera y el área disponible no
permita el tendido y uso de mangueras de 30.0 metros.
Cuando se requieran pitones de chorro sólido. Estos
pueden ser utilizados, pero no como conexión directa de
uso en gabinetes, y tendrán que ser valvulados en el mis-
mo piton.
Artículo 112.- Los gabinetes contra incendios pueden
ser adosados, empotrados o recesados, con o sin puerta,
de vidrio o sólida o cualquier combinación de estos. Los
materiales de acabado pueden ser cualquiera que se re-
quiera acorde con los materiales de arquitectura donde
se ubica el gabinete. La puerta de los gabinetes no po-
drán tener llave, ni ningún dispositivo que impida su aper-
tura directa.
Artículo 113.- Donde se utilicen gabinetes del tipo rom-
per-el-vidrio, deberá instalarse de forma segura, el dispo-
sitivo usado para poder romper el vidrio, deberá ubicarse
en un lugar adyacente al gabinete y de libre disposición.
Artículo 114.- Los gabinetes se deben señalizar de
acuerdo con la NTP 399.010-1 cuando no sean visibles y
cuando tengan puerta sólida. Adicionalmente todos los
gabinetes sin excepción deben indicar como medida de
precaución lo siguiente : «Equipo contra incendio solo para
ser utilizado por personal entrenado»
Artículo 115.- Los gabinetes pueden tener válvula de
40 mm. (1½") recta o angular, también pueden tener sali-
da de 65 mm. (2 ½"), con reductor de 65 mm. a 40 mm.
(21
/2
" a 11
/2
") o ambas válvulas.
Artículo 116.- Las válvulas de los gabinetes deberán
ubicarse a una altura no menor de 0.90 m ni mayor a 1.50
m sobre el nivel del piso, medidos al eje de la válvula.
Artículo 117.- Cuando una edificación no es protegi-
da por un sistema de rociadores, deben instalarse la can-
tidad de gabinetes necesarios para que la manguera pue-
da llegar a cubrir todas las áreas, con un recorrido real de
25.0 metros y un chorro adicional de 7.0 metros, luego de
voltear en esquinas.
No está permitida la ubicación de gabinetes en base a
radio de cobertura.
Artículo 118.- La ubicación de extintores no necesa-
riamente obedece a la ubicación de gabinetes. No es ne-
cesario instalar extintores en el interior de las cajas de
gabinetes, ni equipamiento como hachas, barretas, o lin-
ternas. Al interior del gabinete solo son necesarios la vál-
vula, la manguera y el pitón.
Artículo 119.- Cuando se decida por la instalación de
gabinetes con rack porta mangueras, este debe ser del
tipo que permita ser utilizado por una sola persona, con-
tar con brazo de ajuste de manguera y ser listado.
Artículo 120.- Es permitido en uso de mangueras colo-
cadas sobre rack porta mangueras, directamente a la mon-
tante o ramal de abastecimiento sin el uso del gabinetes.
Artículo 121.- Dentro del gabinete, la válvula en cual-
quier posición (totalmente abierta o totalmente cerrada),
debe tener al menos 25.4 mm, (1") de distancia con el
gabinete, de manera de permitir la operación de la manija
de la válvula.
Artículo 122.- Las Casetas Contra Incendios tienen
como propósito almacenar, cerca al riesgo, equipo contra
incendios de primera respuesta y así como complemen-
tario. Se ubicaran en función al tipo de instalación y edifi-
cación, pueden de dimensiones y formas variadas.
Artículo 123.- Cuando se utilicen mangueras pre-co-
nectadas en este tipo de casetas, debe utilizarse hasta
una distancia máxima de 90.0 metros, pudiendo ser una
combinación de mangueras de 65 mm (2 ½") y 40 mm (1
½"), los pitones serán del tipo de combinación (chorro-
niebla) y valvulados.
Artículo 124.- Las Mangueras Contra Incendio pue-
den ser de tipo chaqueta simple o doble chaqueta, extraí-
das. Su número y ubicación están en función al tipo y ta-
maño del riesgo, clasificación del riesgo de la edificación,
tipos de maniobras para el combate del incendio, requeri-
miento del asegurador, durabilidad y confiabilidad entre
otros factores. Este requerimiento será definido y especi-
ficado en cada proyecto por el proyectista.
Para riesgos industriales no serán aceptadas las man-
gueras denominadas para uso de rack o porta manguera
(Rack & Real), salvo en áreas de oficinas administrativas
o riesgos clasificados como «Ligero»
Artículo 125.- En instalaciones industriales en donde
predominen los derivados de hidrocarburos, solventes,

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PER
U
alcoholes, se deben utilizar mangueras extruidas de ma-
terial sintético
Artículo 126.- En gabinetes contra incendio se utiliza-
ran solo mangueras de 40 mm. (1½") de diámetro, las man-
gueras de 65 mm. (2 ½") solo se permiten en Casetas Con-
tra Incendios. También son permitas mangueras de 45 mm.
(1 ¾") de pulgadas con acoples de 40 mm. (1 1/2").
Artículo 127.- Los acoples deben fijarse a la mangue-
ra mediante el un anillo a presión, garantizados para una
presión de trabajo mínima de 10,34 bar (150 psi.)
Artículo 128.- Los Pitones Contra Incendio son equi-
pos utilizados para el combate de incendios, el cual se
instala al final de la manguera, y deben cumplir con lo
siguiente:
a) Deben ser listados para el uso.
b) El galonaje que se utilice para el cálculo del caudal
de los pitones debe ser medido a 6,89 bar (100 psi).
c) En edificaciones, la presión que debe calcularse en
la punta del pitón descargando al máximo caudal será de
4,14 bar (100 psi) No se aceptaran cálculos hidráulicos
que no tengan como presión mínima 60 psi medidos en la
descarga del pitón a máximo caudal de diseño del pitón
que se utiliza.
d) En instalaciones donde deban enfriarse tanques de
almacenamiento de combustibles de diámetro mayor a 10
m o tanques de GLP de capacidad mayor a los 7,570 li-
tros (2,000 galones) medidos en volumen de agua, es
necesario disponer de no menos 2 pitones de chorro sóli-
do de 1 324,75 l/min (350 gpm) cada uno y un monitor por
cada pitón para efectos de enfriamiento a distancia de la
zona de impacto de la llama, en adición al sistema de di-
luvio según el estándar NFPA 15.
Artículo 129.- Las Salidas son las salidas con válvu-
las de apertura y cierre de 65 mm (2 ½") de diámetro, con
válvulas rectas o angulares, húmedas o secas, según sea
el diseño de la red y que se ubican como parte de una red
de agua contra incendios, en lugares estratégicos para
uso exclusivo de bomberos.
Artículo 130.- En edificaciones donde se requiera de
montantes de agua contra incendios, se ubicara una sali-
da válvulada para uso de bomberos por cada nivel y por
cada montante.
SUBCAPITULO V
HIDRANTES
Artículo 131.- Los Hidrantes de Vía Publica deben ser
solamente abastecidos por el sistema de agua de servicio
público.
No es permitida la instalación de hidrantes abasteci-
dos desde una red privada interna y que se encuentren
conectados a la misma bomba y reserva del sistema de
agua contra incendio, salvo en actividades mineras y pe-
troleras, donde no exista Cuerpo de Bomberos y el cau-
dal demandante por hidrantes haya sido considerado, en
adición al requerimiento de agua del sistema que abaste-
ce la red de agua contra incendio.
Artículo 132.- Los hidrantes deben ser instalados pre-
feriblemente en las esquinas de las calles, con las bocas
de salida ubicadas hacia la pista, en donde se estaciona-
rá el camión contra incendios. La válvula de sectorización
deberá ubicarse a una distancia no mayor de 1.00 m. No
es permitido el uso de válvulas indicadoras de poste (PIV)
como válvulas de sectorización.
Artículo 133.- Los hidrantes deben ser instalados con
una distancia no mayor de 100 metros entre ellos, y pueden
instalarse hidrantes intermedios si el sistema así lo requiere.
Solo en áreas clasificadas como residenciales con vi-
viendas o edificios residenciales de máximo 9 pisos de
altura, se podrán instalar hidrantes cada 200 metros de
distancia
Artículo 134.- El caudal de abastecimiento que requie-
re cada hidrante o la suma de varios en las misma man-
zana o adyacente, según clasifica la NTP 350.102 debe
ser como mínimo el siguiente caudal:
Áreas residenciales requieren de 250 gpm.
Áreas Residenciales en edificios mayores de 5 niveles
requieren 500 gpm.
Áreas de industria Liviana requieren 750 gpm
Áreas de industria pesada requieren 1000 gpm
Áreas de industria de Alto riesgo requieren 1000 gpm
por hidrante y sumando los caudales de 3 hidrantes re-
quieren 3000 gpm
Áreas comerciales con edificios de más de 5 niveles y
500 m2
de planta requieren 1000 gpm
Centro comerciales de mas de 5000 m2
, con tiendas
por departamentos de mas de 3000 m2
(área total), su-
mándolos caudales de 3 hidrantes requieren 2000 gpm.
Artículo 135.- La tubería de alimentación para hidran-
tes, no podrá ser menor de :
- 4" de diámetro para hidrantes menores a 1890 l/min
Artículo 136.- En donde se requieran hidrantes con
capacidad mayor de 2830 l/min. (750 gpm), estos deben
tener una salida tipo macho de 146 mm. de acuerdo con
la NTP 350.102.
Artículo 137.- Los hidrantes existentes en la vía públi-
ca, al inicio de un nuevo proyecto, son la base de cálculo
mínima, los requerimientos adicionales de caudales y nu-
mero de hidrantes que se determinen por cada riesgo,
deberán ser adquiridos a la empresa responsable del su-
ministros de agua de la localidad. Una vez instalados, solo
pueden ser utilizados en caso de incendio por el Cuerpo
de Bomberos del Perú
Artículo 138.- Hidrantes de poste de tipo cuerpo seco,
solo pueden ser utilizados en distritos y regiones en don-
de la temperatura descienda a 4 grados centígrados y
pudiera haber congelamiento. En otras áreas geográficas
no deben ser instalados.
Artículo 139.- Hidrantes de poste de tipo cuerpo hú-
medo, son obligatorios de instalar a partir del año 2007 en
todas las ciudades en donde no exista posibilidad de con-
gelamiento. Deben dejarse con la válvula de control siem-
pre abierta.
Artículo 140.- Hidrantes subterráneos, solo pueden
ser utilizados en riesgos especiales en donde la maqui-
naria y movimiento pone en riesgo al hidrante de poste,
por golpe, tales como aeropuertos, puertos, patios de
maniobra de contenedores, entre otros similares. Cuando
se instalen estos deben se señalizados en la tapa con la
palabra «Grifo Contra Incendios» o «Hidrante».
SUB-CAPITULO VI
TUBERÍAS ENTERRADAS
Artículo 141.- Toda tubería que esté en contacto di-
recto con el suelo. En el caso de tuberías instaladas en
túneles o trincheras estas deben referirse a la parte de
tuberías aéreas.
Artículo 142.- Las tuberías enterradas deben estar lis-
tadas para su uso en sistemas contra incendios y deben
satisfacer los siguientes estándares de fabricación:
Materiales y Dimensiones Estándar
Hierro Dúctil
• Cement Mortar Lining for ductile Iron Pipe and Fittings
for Water AWWA C104
• Polyethylene Encasement for Ductile Iron Pipe systems AWWA C105
• Ductile Iron and gray Iron fittings , 3-in. through 48-in.
for water and other liquids AWWA C110
• Rubber-Gasket joints for ductile Iron Pressure Pipe
and Fittings AWWA C111
• Flanged ductile Iron Pipe with ductile Iron or Gray Iron
threaded flanges AWWA C115
• Ductile Iron Pipe, centrifugally case for water AWWA C151
• standard for the Installation of ductile iron water mains
and their appurtenances AWWA C600
Acero – Ver Articulo 53
• Steel Water pipe 6 in. and larger AWWA C200
• Coal-Tar Protective Coatings and linnings for steel
water pipelines enamel and tape – hot applied AWWA C203
• Cement-Mortar Protective Lining and Coating for
Steel Water Pipe 4 in. and larger – shop applied AWWA C205
• Steel Pipe Flanges for Waterworks Service – sizes 4
in thriugh 144 in. AWWA C207
• Field welding of steel water pipe AWWA C206
• Dimensions for fabricated steel water pipe fittings AWWA C208
• A Guide for Steel Pipe Design and Installation AWWA M11
Concreto

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320690
El Peruano
Artículo 146.- Todas las tuberías enterradas deberán
restringir el movimiento de todo codo, curva, doblez, re-
ducción, T o tapón mediante bloques de concreto diseña-
dos con este fin. Dichos bloques no pueden ser fabrica-
dos de una resistencia no menor a la que se obtiene me-
diante una mezcla de una parte de cemento , dos y media
parte de arena y cinco partes de piedra.
SUB-CAPITULO VII
TUBERÍAS AÉREAS
Artículo 147.- Las tuberías usadas para sistemas con-
tra incendios deben exceder o por lo menos igualar los
requerimientos establecidos por alguno de los siguientes
estándares de fabricación:
Tubería metálica:
• Specifications for black and hot-dipped zinc-
coated (galvanized) welded and seamless steel
pipe for fire protection use ASTM A 795
• Specification for welded and seamless steel pipe ANSI/ASTM A 53
• Wrought steel pipe ANSI/ASME
B36.10M
• Specification for electric resistance-welded steel
pipe ASTM A 135
Tuberías de cobre:
• Specification for seamless copper tube ASTM B 75
• Specification for seamless copper water tube ASTM B 88
• Specification for general requirements for wrought
seamless copper and copper-alloy tube ASTM B 251
• Fluxes for soldering applications of copper and
copper-alloy tube ASTM B 813
• Brazing filler metar (classification BCuP-4) AWS A5.8
• Solder metal , 95-5 (tin-antimony-grade 95TA) ASTM B 32
• Alloy metals ASTM B 446
No metalicos
• Nonmetalic piping specification for special listed
chlorinated polyvinyl ASTM F 442
• Specification for special listed polybutylene (PB)
pipe ASTM D 3309
Artículo 148.- Los accesorios para tuberías aéreas de-
ben cumplir con los siguientes estándares:
Hierro fundido
• cast iron Threaded fittings , Class 125 and 250 ASME B16.4
• Cast Iron Pipe Flanges and Flanged Fittings ASME B16.1
• Malleable Iron Threaded Fittings Class 150 and 300 ASME B16.3
Hierro ductile
• Malleable Iron threaded fittings, class 150 and 300
steel ASME B16.3
• Factory-made wrought steel buttweld fittings ASME B16.9
• Buttwelding end for pipe, valves, flanges, and
fittings ASME B16.25
• Specification for pipping fittings wrought carbon
steel and alloy steel for moderate and elevated
temperatures ASTM A 235
• Steel pipe flanges and flanged fittings ASME B16.5
• Forged steel fittings, socket welded and threaded
copper ASME B16.11
• Wrought copper and copper alloy solder joint
pressure fittings ASME B16.22
• Cast copper alloy solder joint pressure fittings ASME B16.18
• Chlorinated polivynil chlorid (CPVC) specification
for schedule 80 CPVC threaded fittings ASTM F 437
• Specification for schedule 40 CPVC socket-type
fittings ASTM F 438
• Specification for schedule 80 CPVC socket-type
fittings ASTM F 439
Artículo 149.- Todo procedimiento de soldadura que
se realice en redes de tuberías aéreas debe ser acorde
con AWS B2.1.
• Reinforced concrete Pressure Pipe, steel-cylinder
type for water and other liquids AWWA C300
• Prestressed concrete Pressure Pipe, steel-cylinder
type, Prestressed for water and other liquids AWWA C303
• Asbestos-Cement Distribution Pipe, 4 in. through
16 in. for water and other liquids AWWA C400
• Standard Practice for selection of Asbestos-Cement
Water Pipe AWWA C401
• Cemente-Mortar Lining of Water Pipe Lines 4 in.
and larger – in place AWWA C602
Plásticos
• Polyvinyl Chloride (PVC) Pressure Pipe 4 in. through
12 in. for water and other liquids AWWA C900
Cobre
• Specification for seamless copper tube ASTM B 75
• Specification for seamless copper water tube ASTM B 88
• Requirements for wrought seamless copper and
copper-alloy tube ASTM B 251
Artículo 143.- El uso de tuberías de acero en redes
enterradas no es aceptado, salvo que sea listada para ser
enterrada y de uso del servicio contra incendios. Las tu-
berías de acero en uso externo como conexión para el
departamento de bomberos son permitidas siempre y
cuando se protejan internamente y externamente. Estas
tuberías de acero sólo pueden usarse entre la válvula
check y la siamesa de inyección.
Artículo 144.- En el caso de los recubrimientos y /o
forrado de las tuberías enterradas este se debe realizar
de acuerdo con las siguientes normas:
Materiales Estándar
• Cement Mortar Lining for ductile Iron Pipe and Fittings
for Water AWWA C104
• Polyethylene Encasement for Ductile Iron Pipe
systems AWWA C105
• Coal-Tar Protective Coating and Linings for Steel
Water Pipelines Enamel and Tape – Hot Applied AWWA C203
• Cement-Mortar Protective Lining and Coating for
Steel Water Pipe 4 in. and larger – Shop applied AWWA C205
• Cement-Mortar Lining of Water Pipe Lines 4 in.
and Larger – in place AWWA C602
Artículo 145.- Los accesorios para tuberías enterra-
das deben cumplir con los siguientes estándares:
Material Estándar
Hierro fundido
• cast iron Threaded fittings , Class 125 and 250 ASME B16.4
• Cast Iron Pipe Flanges and Flanged Fittings ASME B16.1
• Malleable Iron Threaded Fittings Class 150 and 300 ASME B16.3
Acero
• Factory-Made wrought steel Buttweld Fittings ASME B16.9
• Buttwelding Ends for Pipe , Valves , Flanges and
Fittings ASME B16.25
• Specification for Piping Fittings of wrought carbon
steel and alloy steel for moderate temperatures ASME A 234
• Steel Pipe Flanges , Socket Welded and Threaded ASME B16.5
• Forged Steel Fittings , Socket Welded and Threaded ASME B16.11
Cobre
• Wrought copper and Bronze solder joint pressure
Fittings ASME B16.22
• Cast bronze Solder Joint Pressure Fittings ASME B16.18
Plástico
• Chlorinated polyvinyl Chloride (CPVC) specification
for schedule 80 CPVC threaded fittings ASTM F 437
• Specification for schedule 40 CPVC Socket-Type
Fittings ASTM F 438
• Specification for schedule 80 CPVC Socket-Type
Fittings ASTM F 439
Artículo 144.- En el caso de los recubrimientos y/o
forrado de las tuberías enterradas este se debe realizar
de acuerdo con las siguientes normas:

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PER
U
SUB-CAPITULO VIII
SUMINISTRO DE AGUA CONTRA INCENDIOS
Artículo 150.- Los diferentes tipos de fuente de sumi-
nistro de agua contra incendios, deberán contar con la
aprobación de la Autoridad Competente.
Artículo 151.- Interconexión con la red publica de agua.
Donde se cumplan los requisitos de caudal / presión, sea
aprobado por la Autoridad Competente y sea permitido
por el presente RNE son permitidas las conexiones de la
red de agua contra incendios de las edificaciones con la
red pública de agua de la localidad.
Artículo 152.- Bombas de Agua Contra Incendios. Una
instalación de bomba de agua contra incendios consiste
en el conjunto formado por la bomba, motor, tablero con-
trolador y reserva de agua. Deberá ser diseñada e insta-
lada de acuerdo al estándar NFPA 20.
Artículo 153.- En edificaciones, donde sean requeri-
das bombas contra incendios con caudales menores a 499
gpm, estas no necesitan ser listadas para uso contra in-
cendios.
Artículo 154.- Las bombas centrífugas horizontales
para uso contra incendios, únicamente serán permitidas
aquellas instaladas con presión positiva en la succión.
Artículo 155.- En sistemas de bombeo de arranque
automático, deberá instalarse una bomba de mantenimien-
to de presión (jockey pump), la cual no necesita ser lista-
da para uso contra incendios.
Artículo 156.- En edificaciones que cuenten con una
bomba contra incendios con motor eléctrico, la fuente de
alimentación eléctrica deberá ser independiente, no con-
trolada por el interruptor general del edificio y cumplir con
lo estipulado en el Capítulo 7 del Código Nacional Eléctri-
co – Tomo V (CNE)
En edificaciones residenciales, que cuenten con bom-
bas de agua contra incendios con motor eléctrico, no será
obligatoria la instalación de la fuente secundaria de ener-
gía solicitada en el CNE.
Artículo 157.- Tanque Elevado: Cuando se utilicen tan-
que elevado, como fuente de abastecimiento de los siste-
mas de agua contra incendios, estos deberán ser diseña-
dos de acuerdo con el estándar NFPA 22.
Artículo 158.- Cuando el almacenamiento sea común
para el agua de consumo y la reserva para el sistema con-
tra incendios, deberá instalarse la salida del agua para
consumo de manera tal que se reserve siempre el saldo
de agua requerida para combatir el incendio.
Artículo 159.- Un sistema de agua contra de incen-
dios de tipo montante húmeda se define como aquella que
tiene todas sus tuberías llenas de agua la cual requiere
una fuente de abastecimiento permanente capaz de sa-
tisfacer la demanda del sistema.
Artículo 160.- Un sistema de agua contra incendios
de tipo montante seca se define como aquella que sus
tuberías pueden o no estar llena de agua, y que no están
conectadas directamente a una fuente de abastecimiento
capaz de satisfacer la demanda del sistema. Esto se utili-
zan generalmente con el agua proveniente de las auto-
bombas del Cuerpo de Bomberos.
SUB-CAPITULO IX
ROCIADORES
Artículo 161.- Será obligatoria la instalación de siste-
mas de rociadores en las edificaciones en donde sean
requerido por las Normas particulares de cada tipo de edi-
ficación.
Artículo 162.- Los rociadores deberán ser diseñados,
instalados y mantenidos de acuerdo a lo indicado en el
estándar NFPA 13.
SUB-CAPITULO X
EXTINTORES PORTÁTILES
Artículo 163.- Toda edificación en general, salvo vi-
viendas unifamiliares, debe ser protegida con extintores
portátiles, de acuerdo con la NTP 350.043-1, en lo que se
refiere al tipo de riesgo que protege, cantidad, distribu-
ción, tamaño, señalización y mantenimiento.
Artículo 164.- Únicamente para extintores de Polvo
Químico Seco, se reconocerá como agentes extintores,
los siguientes:
- Bicarbonato de sodio al 92% de porcentaje en peso
- Bicarbonato de potasio al 90% de porcentaje en peso
- Fosfato mono amónico al 75% de porcentaje en peso
Artículo 165.- En toda edificación donde se utilicen
freidoras, planchas y/o cualquier otro dispositivo para fri-
tura deberán utilizar extintores de Clasificación K.
NORMA A.140
BIENES CULTURALES INMUEBLES
CAPITULO I
ASPECTOS GENERALES
Artículo 1.- La presente norma tiene como objetivo
regular la ejecución de obras en bienes culturales inmue-
bles, con el fin de contribuir al enriquecimiento y preser-
vación del Patrimonio Cultural Inmueble.
La presente norma proporciona elementos de juicio
para la evaluación y revisión de proyectos en bienes cul-
turales inmuebles.
Los alcances de la presente norma son complementa-
rios a las demás normas del presente Reglamento refe-
rentes a las condiciones que debe tener una edificación
según el uso al que se destina, y se complementa con las
directivas establecidas en los planes urbanos y en las le-
yes y decretos sobre Patrimonio Cultural Inmueble.
Articulo 2.- Son Bienes Culturales Inmuebles integran-
tes del Patrimonio Cultural de la Nación, los edificios, obras
de infraestructura, ambientes y conjuntos monumentales,
centros históricos y demás construcciones o evidencias
materiales resultantes de la vida y actividad humana ur-
banos y/o rurales, aunque estén constituidos por bienes
de diversa antigüedad o destino y tengan valor arqueoló-
gico, arquitectónico, histórico, religioso, etnológico, artís-
tico, antropológico, paleontológico, tradicional, científico
o tecnológico, su entorno paisajístico y los sumergidos en
espacios acuáticos del territorio nacional.
Articulo 3.- El Instituto Nacional de Cultura es el orga-
nismo rector responsable de la promoción y desarrollo de
las manifestaciones culturales del país y de la investiga-
ción, preservación, conservación, restauración, difusión y
promoción del Patrimonio Cultural de la Nación.
Los Gobiernos Regionales, Municipios Provinciales y
Distritales, tienen como una de sus funciones promover la
protección y difusión del Patrimonio Cultural de la Nación,
dentro de su jurisdicción, y la defensa y conservación de
los monumentos arqueológicos, históricos y artísticos,
colaborando con los organismos regionales y nacionales
competentes en su identificación, registro, control, con-
servación y restauración.
Articulo 4.- La tipología de Bienes Culturales Inmue-
bles, es la siguiente:
Ambiente Monumental: Es el espacio (urbano o ru-
ral), conformado por los inmuebles homogéneos con va-
lor monumental. También se denomina así al espacio que
comprende a un inmueble monumental y a su respectiva
área de apoyo monumental.
Ambiente Urbano Monumental: Son aquellos espa-
cios públicos cuya fisonomía y elementos, por poseer va-
lor urbanístico en conjunto, tales como escala, volumétri-
ca, deben conservarse total o parcialmente.
Centro Histórico: Es aquel asentamiento humano
vivo, fuertemente condicionado por una estructura física
proveniente del pasado, reconocido como representativo
de la evolución de un pueblo.
El Centro Histórico es la zona monumental más im-
portante desde la cual se origino y desarrollo una ciudad.
Las edificaciones en centros históricos y zonas urba-
nas monumentales pueden poseer valor monumental o
de entorno.
Conjunto Monumental: Son aquellos grupos de cons-
trucciones, aisladas o reunidas, que por razones de su
arquitectura, unidad e integración al paisaje, tengan un
valor histórico, científico o artístico.
Inmuebles de valor de entorno: Son aquellos inmue-
bles que carecen de valor monumental u obra nueva.
Inmuebles de valor monumental: Son aquellos in-
muebles que sin haber sido declarados monumentos re-
visten valor arquitectónico o histórico declarados expre-
samente por el Instituto Nacional de Cultura.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320692
El Peruano
Monumento: La noción de monumento abarca la crea-
ción arquitectónica aislada, así como el sitio urbano o ru-
ral que expresa el testimonio de una civilización determi-
nada, de una evolución significativa, o de un acontecimien-
to histórico. Tal noción comprende no solamente las gran-
des creaciones sino también las obras modestas, que con
el tiempo, han adquirido un significado cultural.
Sitio Arqueológico: Todo lugar con evidencias de ac-
tividad social con presencia de elementos y contextos de
carácter arqueológico histórico tanto en la superficie como
subyacente.
Zonas Arqueológicas Monumentales: Son los con-
juntos arqueológicos cuya magnitud los hace suscepti-
bles de trato especial en lo que a investigación se refie-
re, pues su fisonomía debe conservarse por las siguien-
tes razones:
a) Por poseer valor urbanístico de conjunto;
b) Por poseer valor documental histórico, artístico y/o
un carácter singular; y
c) Por contener monumentos y/o ambientes urbano mo-
numentales.
Zona Urbana Monumental: Son aquellos sectores o
barrios de una ciudad cuya fisonomía debe conservarse
por cualquiera de las razones siguientes:
a) Por poseer valor urbanístico de conjunto;
b) Por poseer valor documental histórico y/o artístico; y
c) Porque en ellas se encuentra un número apreciable
de monumentos o ambientes urbano monumentales.
Articulo 5.- Las categorías de los Monumentos, son
las siguientes:
a) De 1er. Orden: Son los inmuebles altamente repre-
sentativos de una época histórica, que se caracterizan por
contener indiscutibles calidades arquitectónicas de estilo,
composición y construcción. Tipifican una forma de orga-
nización social o manera de vida, configurando parte de
la memoria histórica colectiva.
b) De 2do. Orden: Son los inmuebles que presentan
calidades arquitectónicas intrínsecas lo suficientemente
importante para aconsejar su protección.
c) De 3er. Orden: Son los inmuebles de arquitectura
sencilla pero representativa que forma parte del contexto
histórico.
Articulo 6.- Las categorías de los Ambientes Urbanos
Monumentales, son las siguientes:
d) De 1er. Orden: Son espacios urbanos caracteriza-
dores del entorno, siendo elementos altamente represen-
tativos de una época histórica. Tipifican una forma de or-
ganización social o manera de vida, configurando parte
de la memoria histórica colectiva.
e) De 2do. Orden: Son piezas representativas de una
topología básica de la trama urbana donde se ubica, te-
niendo por tanto características estéticas, de estructura
interna y altura de edificación correspondiente a dicha tra-
ma. Presentan calidades arquitectónicas y urbanísticas
intrínsecas, lo suficientemente importante para aconsejar
su protección.
f) De 3er. Orden: Son ambientes que no obstante su
sencillez, por característicos urbanísticas y arquitectóni-
cas forman parte del contexto histórico.
Articulo 7.- El objetivo principal de la ejecución de
obras en Bienes culturales inmuebles es el de conserva-
ción y preservación del Patrimonio Cultural y la adecuada
intervención en áreas comprometidas con el Patrimonio
Cultural Inmueble.
El valor patrimonial de las áreas urbanas históricas
radica en sus edificios, sus espacios abiertos y en las ma-
nifestaciones culturales de su población, que provocan una
imagen particular, un sello distintivo y atractivo que fomenta
la identidad y el afecto del habitante, y que es el objetivo
principal de la conservación de estos bienes.
Articulo 8.- La traza urbana es el tejido de calles y
espacios urbanos de la ciudad. Los elementos constituti-
vos de la traza urbana son: su diseño, su estructura, su
morfología y su secuencia espacial.
Los espacios urbanos son espacios abiertos de la tra-
za de un área urbana histórica definidos por los paramen-
tos de las edificaciones o los limites de los predios.
Los espacios urbanos están constituidos por calles, ca-
llejones, plazas, plazuelas y patios, a través de los cua-
les, la población circula a pie o en vehículos, moviliza mer-
cancías o los utiliza para desarrollar actividades domésti-
cas, comerciales y otras de carácter social y cultural.
De acuerdo a su función y tamaño, los espacios urba-
nos se clasifican en:
a) Calles vehiculares.
b) Calles peatonales.
c) Parques y áreas verdes.
d) Plazas, plazuelas y rinconadas.
El mobiliario urbano está compuesto de todo elemen-
to que se encuentre en los espacios urbanos y que tenga
por objeto ayudar o apoyar el buen funcionamiento de los
mismos o contribuya con algún tipo de servicio público
urbano.
Existen dos grupos:
a) Elementos de carácter primario, que por sus di-
mensiones, su significación o por su carácter resulten re-
levantes en el entorno urbano, tales como: Monumentos,
estatuas, esculturas, pérgolas, fuentes, graderías, etc.
b) Elementos de carácter secundario, que por su
carácter funcional y escala reducida o intermedia tienen
un carácter repetitivo y no resultan de especial significa-
ción ni poseen contenido simbólico, tales como: Astas de
banderas, puestos comerciales para lustrado de calzado,
puestos comerciales de venta de periódicos y revistas,
puestos de información turística, papeleras, cabinas tele-
fónicas, paraderos, servicios higiénicos, jardineras, letre-
ros con nombres de calles, placas informativas, cartele-
ras, mapas urbanos, bancas, juegos infantiles, postes,
faroles, luminarias, semáforos vehiculares y peatonales,
señales de tránsito, etc.
Articulo 9.- El perfil urbano está determinado por las
características del contorno o silueta de las edificaciones
que definen los espacios urbanos. Estas características
están dadas por los volúmenes, las alturas de las edifica-
ciones, las fachadas y el mobiliario urbano.
Uno de los objetivos es preservar la volumetría con-
formante del perfil urbano, la misma que responde a las
raíces formales y funcionales de cada región y zona.
Artículo 10.- La infraestructura de servicios públicos,
se pueden clasificar en:
a) Infraestructura Primaria: Obras de captación, con-
ducción, potabilización, almacenamiento y regularización
de agua potable; Emisores, colectores primarios y plan-
tas de tratamiento; Redes de energía eléctrica de alta ten-
sión y subestaciones eléctricas; Antenas de radio y televi-
sión mayores a 5 m de altura, antenas de microondas y
antenas parabólicas de televisión vía satélite; Colectores
de energía solar de más de 10 m2 de superficie.
b) Infraestructura Secundaria: Redes de distribución
de agua potable, tomas domiciliarias, medidores cister-
nas. Redes de desagüe y alcantarillado. Redes de distri-
bución de energía eléctrica, transformadores a nivel y ele-
vados, acometida domiciliaria, cuadros de interruptores y
medidores. Redes de alumbrado público. Redes de tele-
grafía, servicio telefónico y televisión por cable, antenas
de radio y televisión menores a 5 m de altura. Colectores
de energía solar menores a 10 m2.
Articulo 11.- Los tipos de intervención que pueden
efectuarse en los bienes culturales inmuebles son:
a) Ampliación: Es la intervención por la cual se incre-
menta el área de construcción a una edificación existente.
b) Anastylosis: Es la intervención por la cual se reali-
za la reintegración de las partes existentes pero desmem-
bradas de una estructura arquitectónica.
c) Conservación: Es la intervención que tiene por ob-
jeto prevenir las alteraciones y detener los deterioros en
su inicio, a fin de mantener un bien en estado de eficien-
cia y en condiciones de ser utilizado.
d) Consolidación: Técnica de restauración que con-
siste en la ejecución de las obras mínimas necesarias para
asegurar la estabilidad y solidez de la estructura de un
edificio, siempre y cuando no impliquen modificaciones
sustanciales de las mismas.
e) Consolidación estructural: Proceso técnico que
consiste en integrar y dar firmeza y solidez a un edificio
para asegurar su perennidad, sin alterar su aspecto.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PER
U
f) Demolición: Es la destrucción planificada de una
construcción en forma parcial o total.
g) Mantenimiento: Conjunto de operaciones y cui-
dados necesarios que buscan detener el deterioro de una
edificación, sus instalaciones y equipamientos, para que
puedan seguir funcionando adecuadamente.
h) Modificación: Obra que varía parcialmente el inte-
rior o exterior de una edificación existente, sin alterar el
área techada total, tipología y estilo arquitectónico original.
i) Obra Nueva: Es toda una construcción ejecutada
sobre terreno libre, no perteneciente a otro inmueble y
cuyo diseño no es reproducción de otro. Se consideran
edificaciones nuevas aquellas en las que no se conserva
ningún elemento de la construcción pre existente en el
mismo lote. Dichas edificaciones podrán constituirse en
Zonas Monumentales y Ambientales Urbano Monumenta-
les, debiendo sin embargo ajustarse, en su diseño y di-
mensiones.
j) Protección: Son todas las acciones necesarias para
la preservación de una ciudad o distrito histórico, promo-
viendo su evolución en forma equilibrada. Esta acción in-
cluye la identificación, conservación, restauración, reha-
bilitación, mantenimiento y revitalización de dichas áreas.
k) Puesta en valor: Es una acción sistemática emi-
nentemente técnica, dirigida a utilizar un bien conforme a
su naturaleza, destacando y exaltando sus característi-
cas y valores, hasta colocarlo en condiciones de cumplir
a plenitud la función a que será destinado.
l) Reconstrucción: Construir de nuevo, total o par-
cialmente y en su lugar un inmueble declarado monumento
que haya sufrido algún impacto ocasionado por acción
humana o natural que haya ocasionado su derrumbe.
m) Refacción: Es la intervención que repara una cons-
trucción dañada, mejorando o renovando sus instalacio-
nes, equipamiento y/o elementos constructivos, sin alte-
rar la estructura ni el uso de la misma.
n) Rehabilitación: Habilitar de nuevo un inmueble o
restituir a este su antiguo estado.
o) Reparación: Obra que consiste en reforzar o reem-
plazar elementos estructurales dañados.
p) Remodelación: Es la intervención que tiene por ob-
jeto dar nuevas condiciones de habitabilidad a un inmue-
ble, adaptando elementos y espacios a una función. No
debe confundirse con la creación arquitectónica, que reuti-
lice los elementos (deteriorados o no) de un inmueble.
q) Renovación Urbana o Revitalización Urbana: Son
las acciones e intervenciones destinadas a mejorar las
áreas urbanas, cuya situación ha alcanzado un nivel de
deterioro tal, que hace necesaria su adecuación a nuevos
requerimientos, para la eficiencia funcional de la ciudad,
que respete en primer orden la estructura urbano–arqui-
tectónica y el carácter de la misma, así como las relacio-
nes sociales, culturales y naturales que ella genera.
r) Restauración: Es un proceso operativo técnico-
científico multidisciplinario, que siguiendo una metodolo-
gía critico-analítica tiene por objeto conservar y revelar
los valores estéticos e históricos de un bien, mueble o
inmueble. Se fundamenta en el respeto de los elementos
antiguos y el testimonio de los documentos auténticos, se
detiene ahí donde comienza loo hipotético.
s) Restitución: Restablecer parte o la totalidad de un
monumento para recuperar su estado original, según tes-
timonios y evidencias.
CAPITULO II
EJECUCION DE OBRAS EN AMBIENTES
MONUMENTALES
Articulo 12.- Los valores a conservar son el carácter
del ambiente monumental y todos aquellos elementos ma-
teriales y espirituales que determinan su imagen, espe-
cialmente:
a) La forma urbana definida por la trama y la lotiza-
ción;
b) La relación entre los diversos espacios urbanos o
rurales, edificios, espacios verdes y libres;
c) La conformación y el aspecto de los edificios (inte-
rior y exterior), definidos a través de su estructura, volu-
men, estilo, escala, materiales, color y expresión formal;
d) Las relaciones entre área urbana y su entorno, bien
sea natural o creado por el hombre;
e) Las diversas funciones adquiridas por el área urba-
na en el curso de la historia.
Cualquier amenaza a estos valores comprometería la
autenticidad de la población o ambiente monumental que
se pretende conservar.
La planificación de la conservación de las poblaciones
y ambientes urbanos monumentales debe ser precedida
por estudios multidisciplinares.
El plan de manejo debe comprender un análisis de
datos, particularmente arqueológicos, históricos, arquitec-
tónicos, técnicos, sociológicos y económicos.
El plan de manejo debe definir la principal orientación
y modalidad de las acciones que han de llevarse a cabo
en el plano jurídico, administrativo y financiero.
El plan de manejo tratará de lograr una relación ar-
mónica entre el ambiente monumental y la población
involucrada.
La conservación de los ambientes monumentales im-
plica el permanente mantenimiento de las edificaciones y
espacios públicos.
Las nuevas funciones deben ser compatibles con el
carácter, vocación, topologías, sistema constructivo y es-
tructura de los ambientes monumentales.
La adaptación de éstos a la vida contemporánea re-
quiere instalaciones adecuadas de las redes de infraes-
tructura de los servicios públicos.
En el caso de ser necesaria la modificación de los edi-
ficios o la construcción de otros nuevos, toda nueva inter-
vención deberán respetar la organización espacial exis-
tente, particularmente su lotización, volumen y escala, así
como el carácter general impuesto por la calidad y el va-
lor del conjunto de construcciones existentes.
La introducción de elementos de carácter contempo-
ráneo, siempre que no perturben la armonía del conjunto,
puede contribuir a su enriquecimiento.
Toda habilitación, ocupación urbana y construcción
debe adaptarse a la conformación topográfica del ambiente
monumental.
Articulo 13.- La traza urbana original de los ambien-
tes monumentales debe ser respetada, evidenciando las
características de su proceso evolutivo, quedando prohi-
bidos los ensanches de vías o prolongaciones de vías ve-
hiculares o peatonales existentes.
Articulo 14.- El mobiliario urbano deberá mantener
un paso peatonal de 1.20 m. de ancho mínimo, libre de
obstáculos.
Los elementos de mobiliario urbano adosados a cons-
trucciones tendrán una altura libre mínima de 2.10 m res-
pecto al nivel de la vereda.
Los elementos que requieran estar adosados a una
altura menor de 2.10 m como buzones, tableros informa-
tivos, etc., no podrán proyectarse más de 0.10 m del ali-
neamiento del plano de la fachada.
Artículo 15.- Los elementos de señalización y avisos
no deberán afectar física ni visualmente al patrimonio cul-
tural inmueble y no deberán llevar publicidad, encontrán-
dose permitidos los siguientes:
a) Las placas de nomenclatura de calles deberán indi-
car en primer término el nombre actual de la calle y en
segundo término el nombre original de la misma con su
correspondiente fecha. El diseño material y color, debe-
rán ser acordes a las características del ambiente monu-
mental.
b) La instalación de rótulos de una sola cara, adosa-
dos a las fachadas de los inmuebles en forma paralela,
no luminosos y sin ninguna estructura que afecte las ca-
racterísticas arquitectónicas del inmueble.
c) La iluminación de anuncios en forma directa, siem-
pre y cuando su fuente de iluminación sea blanca o ám-
bar y sus accesorios se encuentren ocultos a la vista, y no
tengan intermitencias, ni movimiento.
d) En los Monumentos utilizados como sedes por ins-
tituciones culturales, profesionales o similares, se permi-
tirá la colocación de una placa o placas que permitan iden-
tificar a dichas instituciones.
e) En los Monumentos destinados a vivienda o a ofici-
nas se permitirá la colocación de un directorio en el inte-
rior de la zona de ingreso y de placas vecinas a las puer-
tas de los diferentes locales interiores.
f) En los Monumentos, Ambientes Urbano Monumen-
tales y Zonas Monumentales destinados a locales comer-
ciales se permitirá la colocación de avisos comerciales.
Dichos avisos será de dimensiones reducidas y se colo-
cará a plomo del muro de la fachada, debiendo armonizar
en su forma, textura y colores, con el frente donde está
colocado.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320694
El Peruano
El diseño y la ubicación de las placas, rótulos y/o di-
rectorios señalados en los párrafos precedentes deberán
ser autorizados por las entidades encargadas.
Las licencias municipales para la colocación de avisos
comerciales en los locales ubicados en Monumentos,
Ambientes Urbano Monumentales y Zonas Monumenta-
les, deberán ser autorizadas previamente por las entida-
des encargadas.
No está permitida la colocación de avisos en terrenos
sin construir, muros de terrenos sin construir y/o playas
de estacionamiento, azoteas, fachadas laterales o poste-
riores, pisos superiores de los inmuebles, vías y áreas
públicas en general, postes de alumbrado público y mobi-
liario urbano en general, puertas y ventanas de estableci-
mientos comerciales y/o institucionales.
Artículo 16.- Las nuevas edificaciones deberán res-
petar los componentes de la imagen urbana que permitan
su integración con los bienes culturales inmuebles exis-
tentes en el lugar, para lo cual deberán armonizar el ca-
rácter, composición volumétrica, escala y expresión for-
mal de los citados inmuebles.
La volumetría de las construcciones debe adaptarse a
la topografía de la zona y no debe alterar el medio físico
(natural y artificial) del ambiente monumental.
Se deben establecer las características formales que
le dan valor al ambiente monumental, tales como forma y
tipo de cubiertas, alineamiento de fachadas, a fin de que
las nuevas edificaciones incorporen estos elementos o
armonicen con ellos y permitan una integración con las
edificaciones de valor existentes en la zona.
La altura de las nuevas edificaciones deberá guardar
relación con la altura dominante de las edificaciones de
valor del entorno inmediato.
Los muros colindantes con terrenos sin construir o edi-
ficaciones de menor altura visibles desde la vía pública,
deberán tener un acabado que garantice su integración al
entorno.
Los tanques de agua y cajas de ascensores no se con-
sideran para determinar la altura de la edificación.
Estos deberán tener una altura no mayor a 3.50 m so-
bre el nivel del paramento de la fachada principal, estar
retirados del plomo de la fachada y deberán estar cubier-
tos o tratados de manera que su presencia no altere la
percepción del perfil urbano.
Articulo 17.- No está permitida la instalación de es-
tructuras para comunicaciones o transmisión de energía
eléctrica, ni de elementos extraños (antenas de telefónica
móvil, casetas, tanques de agua, etc.) que por su tamaño
y diseño alterna la unidad del conjunto
Artículo 18.- Dentro del perímetro de los ambientes
monumentales, no podrán ser llevadas a cabo obras de
infraestructura primaria que impliquen instalaciones a ni-
vel o elevadas visibles desde la vía pública.
Las obras de infraestructura primaria de tipo subterrá-
neo podrán realizarse en los ambientes monumentales
siempre y cuando su construcción no afecte ningún ele-
mento de valor cultural, ni los predios colindantes.
Los elementos de infraestructura secundaria, no de-
berán obstruir el libre tránsito peatonal, ni la percepción
de los bienes culturales inmuebles y no deben estar ado-
sados a monumentos históricos
No están permitido el tendido aéreo de instalaciones
eléctricas, de telefonía y televisión por cable.
Los medidores de los servicios de energía o gas, se
deberán acondicionar en habitaciones interiores.
Las edificaciones nuevas a construirse en Zonas Mo-
numentales se limitaran en su volumetría, dimensiones y
diseño, a fin de que armonicen con los Monumentos y los
Ambientes Urbanos Monumentales ubicados en dichas
Zonas.
Artículo 19.- La volumetría y el diseño de las edifica-
ciones ubicadas en Zonas Monumentales se ceñirán a las
siguientes pautas:
a) Los frentes se alinearan en toda su longitud con el
límite de propiedad sobre la calle.
b) En el caso que se trate de una zona donde se re-
quiera retiro fronterizo, los frentes se mantendrán en un
plano paralelo en toda su longitud al límite de propiedad
sobre la calle.
c) El plano de fachada en los frentes no podrá volarse
o proyectarse fuera del limite de propiedad, Las Entida-
des Encargadas determinaran si puede o no introducirse
elementos volados individuales tales como balcones o ga-
lerías, y cual podrá ser la proyección de estos.
d) La altura de edificación será la señalada para la
zona por el Instituto Nacional de Cultura en coordinación
con la Municipalidad Provincial correspondiente. En todo
caso, la altura total de edificación deberá ser tal de permi-
tir que se satisfagan las siguientes condiciones:
- No altera el perfil o silueta del paisaje urbano de la
zona, interfiriendo con los volúmenes de las torres de las
Iglesias u otras estructuras importantes de carácter mo-
numental.
- No alterar la relación de la zona con el paisaje natu-
ral circundante en caso que este, por su topografía y ca-
racterísticas, forme parte integrante del paisaje urbano.
- No introducir elementos fuera de escala con los Mo-
numentos y Ambientes Urbanos Monumentales que for-
man parte de la zona Monumental.
CAPITULO III
EJECUCIÓN DE OBRAS EN MONUMENTOS Y
AMBIENTES URBANO MONUMENTALES
Articulo 20.- En las Monumentos y Ambientes Urbano
Monumentales, se autorizarán trabajos de conservación,
restauración, consolidación estructural, rehabilitación y
mantenimiento, remodelación y ampliación.
La autorización para la ejecución de trabajos en Mo-
numentos y Ambientes Urbano Monumentales será otor-
gada por el Instituto Nacional de Cultura.
Articulo 21.- En los monumentos deberán respetarse
tanto la tipología como los elementos artísticos y arquitec-
tónicos de acuerdo a los criterios que el INC establezca.
Articulo 22.- La intervención en monumentos históri-
cos está regida por los siguientes criterios:
a) Deberán respetar los valores que motivaron su re-
conocimiento como monumento integrante del Patrimo-
nio Cultural de la Nación.
b) Solamente se permitirá la demolición parcial de un
monumento previa evaluación, debiendo preponerse un
proyecto de intervención total en el cual la obra nueva se
integre al contexto.
c) Se podrá autorizar el uso de elementos, técnicas y
materiales contemporáneos para la conservación y buen
uso de los monumentos históricos.
d) Se deberán conservar las características tipológi-
cas de ordenamiento espacial, volumétricas y morfológi-
cas, así como las aportaciones de distintas épocas en la
medida que hayan enriquecido sus valores originales.
e) Se podrán efectuar liberaciones de elementos o par-
tes de épocas posteriores que pudieran haber alterado la
unidad del monumento original o su interpretación históri-
ca. En este caso se deberá documentar y fundamentar la
intervención.
f) En casos excepcionales la reconstrucción total o par-
cial de un inmueble se permite cuando exista pervivencia
de elementos originales, conocimiento documental sufi-
ciente de lo que se ha perdido o en los casos en que se
utilicen partes originales.
g) Para demoler edificaciones que no sean monumen-
tos históricos pero que formen parte de un ambiente mo-
numental se deberá obtener autorización, previa aproba-
ción del proyecto de intervención, el mismo que deberá
considerar su integración al ambiente monumental. Las
demoliciones solo se permiten cuando existen elementos
que atenten contra la seguridad de las personas y/o la
armonía urbana.
h) Los Monumentos deben mantener su volumetría y
altura original, las intervenciones de adecuación y pues-
ta en valor no deben modificar su expresión formal, ca-
racterísticas arquitectónicas, carpintería y motivos orna-
mentales.
i) La obra nueva que se incorpore en la zona liberada
del Monumento debe guardar correspondencia con el área
intangible y no exceder en altura. En caso de existir pen-
diente en la calle, la obra nueva no debe visualizarse des-
de la vereda de enfrente ni sobresalir del promedio de la
volumetría de la zona o ambiente Urbano Monumental
donde se ubique.
Articulo 23.- La intervención en Ambientes Urbano Mo-
numentales está regida por los siguientes criterios:
a) Debe preservarse la unidad y carácter de conjunto,
la traza urbana, su morfología y secuencia espacial.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PER
U
b) Los ambientes urbanos, plazas, plazuelas, alame-
das, calles y otros deben ser conservados no solo por su
carácter de áreas libres de uso publico, sino por su valor
histórico.
c) No se deberán introducir diseños, materiales ni ele-
mentos urbanos atípicos. Deben conservarse especies
arbóreas existentes y áreas de protección paisajística y
ecológica general.
d) Los inmuebles integrantes de los Ambientes Urba-
no Monumentales deben mantener su volumetría y altura
original, las intervenciones de adecuación y puesta en valor
no deben modificar su expresión formal, características
arquitectónicas, carpintería y motivos ornamentales com-
ponentes de la fachada.
e) Las edificaciones nuevas que se erijan en Ambien-
tes Urbano Monumentales, deberán tener en cuenta, las
siguientes pautas en cuanto a su volumetría, dimensio-
nes y diseño, a fin de preservar la unidad de conjunto de
dichos ambientes:
- Mantendrán el alineamiento de los frentes de las edi-
ficaciones vecinas que conforman el Ambiente Urbano.
- Los planos de fachadas no podrán volar o proyectar-
se fuera del límite de propiedad. Las Entidades Encarga-
das determinaran en cada caso si pueden o no introducir-
se elementos arquitectónicos volados tales como balco-
nes, o galerías, y cual podrá ser la proyección de estos.
- Los frentes tendrán la misma altura que la altura pro-
medio de los frentes de las edificaciones vecinas.
- Las Entidades Encargadas determinaran si puede o
no introducirse volúmenes de mayor altura que la altura
promedio de las edificaciones que conforman al ambiente
Urbano en la parte interior de la edificación nueva.
- Los frentes a edificarse deberán armonizar, en cuan-
to a la forma y distribución de los vanos y otros elementos
arquitectónicos, texturas y colores, con los frentes de las
edificaciones existentes que conforman el Ambiente Ur-
bano Monumental, de manera que se conserve la unidad
y el carácter del conjunto.
Articulo 24.- Los inmuebles deberán ser pintados de
manera integral para toda la unidad.
a) Para el pintado de los inmuebles Monumentales o
de Valor Monumental necesariamente se deberá efectuar
el estudio estratigráfico con el fin de determinar la capa
original de pintura, pintándose el inmueble del color en-
contrado.
b) Cada zona Monumental deberá contar con una car-
tilla de colores para el pintado de los inmuebles de la Zona
Monumental.
c) Los inmuebles deberán mantener unidad de color
en sus fachadas, respetándose la unidad inmobiliaria. No
se permite el pintado en diferentes colores, que pretenda
señalar propiedades distintas. En casos en que no exista
acuerdo de los propietarios, la Municipalidad determinara
el color a utilizarse de acuerdo a la cartilla de colores.
d) Queda prohibido la utilización de enchapes cerámi-
cos, tarrajeos bruñados, escarchados, materiales reflejan-
tes, cristal espejo cuando sean atípicos a la zona monu-
mental donde se ubica el inmueble
e) Se rehabilitaran los pisos y pavimentos de las pla-
zas, calzadas y veredas con elementos cuyas formas y
calidades sean adecuadas al transito y acordes con el
carácter del ambiente.
f) El alambrado monumental de plazas y Edificios prin-
cipales, se debe llevar a cabo conservando los elementos
ornamentales originales, solo se permite la instalación de
artefactos que garanticen un adecuado nivel de ilumina-
ción y que no produzcan distorsiones de color, ni de esca-
la en el ambiente en que se ubiquen. Así mismo, se supri-
me totalmente los tendidos aéreos de las líneas de insta-
laciones eléctricas y telefónicas existentes.
g) En todos los espacios públicos (vías, plazas, pla-
zuelas, pasajes), se debe considerar y rediseñar el Mobi-
liario Urbano, a fin de obtener el máximo aprovechamien-
to plástico y funcional de Área.
Artículo 25.- La intervención en el Mobiliario Urbano,
debe considerar no solo la instalación de los equipos y su
adecuación a la forma de los espacios y accesos viales,
sino también los pisos, pavimentos y la señalización ade-
cuada de las áreas históricas y monumentales.
Articulo 26.- Son elementos constitutivos de la traza
urbana, su diseño, su estructura, su morfología y su se-
cuencia espacial.
a) Queda prohibido varias el trazo de calles y plazas
en las zonas monumentales, prohibiéndose el ensanche
de vías y/o de prolongaciones que no se ajusten a la traza
original.
b) Debe conservarse la antigua traza de la ciudad o
recuperarse si esta hubiese sido alterada.
c) Los ambientes urbanos, plazas plazuelas y otros
deben ser conservados, no solo por su carácter de áreas
libres de uso publico, sino por su valor histórico.
Articulo 27.- Se permite la transformación de usos y
funciones en los inmuebles monumentales siempre y cuan-
do mantengan sus características tipológicas esenciales.
Los usos o destinos de los monumentos Históricos se
regirán por el plan urbano establecido para la zona.
Los nuevos usos deberán garantizar el mantenimiento
o mejora del nivel de calidad del inmueble y de su entorno
urbano.
Es prohibido el funcionamiento exclusivo de playas de
estacionamiento en inmuebles calificados como Monumen-
to y/o integrante de Ambientes Urbano Monumentales y
de valor Monumental.
Cuando se trate de inmuebles calificados como Monu-
mento o integrantes de Ambientes Urbano Monumentales
y/o de valor monumental el estacionamiento podrá resol-
verse fuera del lote de acuerdo a lo que dispongan las
autoridades municipales.
Articulo 28.- La obra nueva en ambiente monumental
deberá seguir los siguientes criterios:
a) Ser concebidas como arquitectura contemporánea,
capaz de insertarse en el contexto urbano de las áreas
urbanas históricas, no debiendo replicar los elementos
formales del pasado.
b) La integración arquitectónica con volúmenes ya exis-
tentes implica el respeto de las proporciones de los vanos
y la relación entre llenos y vacíos.
c) En las fachadas no se permite el empleo de mate-
riales vidriados como cerámica o azulejos ni colores dis-
cordantes o llamativos cuando estos resulten atípicos a la
zona monumental donde se ubique.
Articulo 29.-Las zonas arqueológicas son áreas de
máxima protección por tener vestigios de la cultura mate-
rial y de la vida de los hombres del pasado y merecen ser
estudiados y conservados por su significación científica y
cultural.
No se permite la ejecución de obras de habilitación
urbana o edificación en los sitios arqueológicos.
Los sitios arqueológicos deberán estar delimitados e
inscritos como tales en el Registro de Predios de los Re-
gistros Públicos.
En las zonas arqueológicas urbanas se permite la cons-
trucción de cercos perimétricos, museos de sitio, servi-
cios higiénicos, guardianía, iluminación artificial y elemen-
tos de protección para los visitantes y servicios comple-
mentarios acordes con el plan de manejo del Sitio.
Las edificaciones colindantes con los límites del sitio
arqueológico deberán mantener una altura acorde con la
altura del monumento arqueológico y tener característi-
cas que no alteren la visual del sitio.
Articulo 30.- Los proyectos de intervención en bienes
culturales inmuebles, para ser sometidos a su aprobación
deberán contener la siguiente información:
a) Estudio Histórico:
- Planos anteriores
- Fotografías o grabados anteriores del inmueble
- Documentos de propiedad.
b) Levantamiento del estado actual
- Plano de las fachadas del perfil urbano de ambos
frentes de la calle donde se ubica el inmueble.
- Fotografías del exterior y del interior del inmueble
- Planos de plantas, cortes y elevaciones. Indicación
de materiales de pisos, techos y muros, reseñando su es-
tado de conservación. Indicación de intervenciones efec-
tuadas al inmueble.
- Planos de instalaciones eléctricas y sanitarias, indi-
cando el estado de conservación.
- Memoria descriptiva de las funciones actuales y de
los componentes formales

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320696
El Peruano
c) Propuesta de conservación-restauración:
- Plano de ubicación. Planos de plantas, cortes y ele-
vaciones indicando las intervenciones a efectuar, las so-
luciones estructurales a adoptar, y los acabados que se
proponen.
- Plano de techos. Detalles constructivos y ornamen-
tales de los elementos a intervenir, consignando las espe-
cificaciones técnicas necesarias (materiales, acabados,
dimensiones)
- Planos de perfil urbano incluyendo la propuesta (es-
cala 1/200)
- Planos de instalaciones sanitarias y eléctricas.
- Memoria descriptiva en la que se justifiquen los crite-
rios adoptados en las intervenciones planteadas, el uso
propuesto y las relaciones funcionales, así como las es-
pecificaciones técnicas necesarias.
Articulo 31.- Los proyectos de edificaciones nuevas
en zonas monumentales, deberán tener, además de los
requisitos establecidos en la Norma GE 020 del presente
Reglamento, lo siguiente:
a) Fotografías de los inmuebles colindantes;
b) Fotografías de la calle donde se va a edificar; y
c) Plano del perfil urbano de ambos frentes de la calle
donde se ubica el predio, incluyendo la propuesta.
Articulo 32.- Los propietarios, inquilinos u ocupantes
de los Monumentos y de los inmuebles en Ambiente Ur-
bano Monumental o Zona Monumental, sean personas na-
turales o jurídicas, publicas o privadas, son sus custodios
y están en la obligación de velar por la integridad y con-
servación de su estructura, motivos arquitectónicos, or-
namentación y demás elementos que forman parte del mo-
numento.
Articulo 33.- No se permitirá dentro de las zonas mo-
numentales la subdivisión ni la independización de la uni-
dad inmobiliaria cuando su concepción original haya sido
unitaria. En los casos en que la unidad inmobiliaria haya
sido concebida en varias partes orgánicas y autosuficien-
tes, estas pueden ser independizadas pero el inmueble
no puede ser subdividido debiendo conservar sus carac-
terísticas prediales originales.
En ningún caso los inmuebles declarados Monumen-
tos deben ser subdivididos.
La independización de una unidad inmobiliaria consi-
derada de valor monumental, solo puede realizarse, cuan-
do la parte a independizarse no contenga valores monu-
mentales, no sea necesaria para el servicio o puesta en
valor del monumento, no establezca servidumbres, no
cause daño o detrimento alguno a los valores culturales
del inmueble y no forma parte de si concepción unitaria
original.
En los casos de que las unidades inmobiliarias hayan
sido objeto de subdivisiones del predio original, se promo-
verá su acumulación y la conformación de organizaciones
asociativas con personería jurídica, que representen a los
propietarios a través de condominios de propiedad.
En los monumentos declarados, la acumulación pro-
cederá cuando las unidades inmobiliarias originales ha-
yan sido objeto de subdivisiones y en el caso de que el
predio por acumular sea necesario para el servicio y puesta
en valor monumental existente.
Articulo 34.- El uso que se de a los monumentos de-
berá ser decoroso y compatible con el respeto que mere-
cen las obras por su categoría de Monumentos, asegu-
rándose la conservación en toda sus partes, estructura,
forme, motivos ornamentales y demás elementos tales
como mobiliario y otros que forman parte integrante de su
arquitectura.
Sea cual fuere el uso que se le de a un Monumento,
no se permitirán transformaciones que vayan en menos-
cabo de su arquitectura y que adulteren su fisonomía ori-
ginal para los fines de su utilización.
Las Municipalidades no otorgarán licencia de apertura
de establecimientos de ningún tipo a aquellos considera-
dos monumentales sin la autorización del Instituto Nacio-
nal de Cultura.
Articulo 35.- Cuando el Instituto Nacional de Cultura
no realice las obras directamente, es su función la super-
visión de la ejecución de las mismas.
En el caso de estas obras de restauración y en aque-
llas de refracción, modificación y/o ampliación, la supervi-
sión garantizara el estricto cumplimiento de lo contenido
en los planos, especificaciones y demás documentos que
forman parte de los proyectos de restauración, modifica-
ción y/o ampliación aprobados por el Instituto Nacional de
Cultura.
Articulo 36.- Los profesionales, contratistas u otros,
ejecutores de las obras están obligados a cumplir lo que
disponga el Instituto Nacional de Cultura, respecto a di-
chas obras.
Articulo 37.- Cuando sea imprescindible realizar tra-
bajos de emergencia a fin de evitar perdida o deterioro de
un monumento, la persona o entidad propietaria del Mo-
numento o responsable del mismo, dará cuenta inmedia-
ta del Instituto Nacional de Cultura, quien dictara las me-
didas preventivas correspondientes. Asimismo deberá co-
municar de tales hechos a la Municipalidad Provincial o
Distrital correspondiente.
Articulo 38.- En casos de desastres, el Instituto Na-
cional de Cultura, a fin de proteger, conservar y recuperar
la identidad propia de los Centros Históricos, Monumen-
tos, Zonas y Ambientes Urbano Monumentales afectados,
dictara los lineamientos y orientaciones técnicas que de-
ben ser observados para su restauración, recuperación y/
o reconstrucción.
III.2. ESTRUCTURAS
NORMA E.010
MADERA
CAPITULO 1
AGRUPAMIENTO DE MADERAS PARA USO
ESTRUCTURAL
ARTICULO 1: NORMAS A CONSULTAR
ITINTEC 251.001 MADERAS. Terminología.
ITINTEC 251.011 MADERAS. Método de determinación
de la densidad.
ITINTEC 251.104 MADERA ASERRADA. Madera Ase-
rrada para Uso Estructural. Clasifica-
ción Visual y Requisitos.
ITINTEC 251.107 MADERA ASERRADA. Madera Ase-
rrada para Uso Estructural. Método de
Ensayo de Flexión para Vigas a Es-
cala Natural.
ARTICULO 2: OBJETIVOS
Este capítulo establece el agrupamiento de las made-
ras para uso estructural, en tres clases denominadas A, B
y C y fija los requisitos y procedimientos que se deberá
seguir para la incorporación de especies a los grupos es-
tablecidos.
ARTICULO 3: CAMPO DE APLICACIÓN
1.1. Los valores establecidos en este capítulo son apli-
cables a madera aserrada que cumple con los requisitos
establecidos en la norma ITINTEC 251.104. Maderas co-
níferas de procedencia extranjera podrán agruparse siem-
pre que cumplan con normas de calidad internacionalmen-
te reconocidas y que resulten en características de resis-
tencia mecánica similares a las de los grupos estableci-
dos en esta Norma.
1.2. Los valores establecidos en este capítulo son apli-
cables a madera aserrada en condiciones normales. Para
condiciones especiales los requisitos serán establecidos
en las normas correspondientes.
ARTICULO 4: DEFINICIONES
Para los fines de este capítulo se define:
4.1. Densidad Básica.- Es la relación entre la masa
anhidra de una pieza de madera y su volumen verde. Se
expresa en g/cm3
.
4.2. Esfuerzo Básico.- Es el esfuerzo mínimo obtenido
de ensayos de propiedades mecánicas que sirve de base
para la determinación del esfuerzo admisible. Este míni-
mo corresponde a un límite de exclusión del 5% (cinco
por ciento).
ben ser observados para su restauración, recuperación
y/o reconstrucción.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PER
U
4.3. Esfuerzos Admisibles.- Son los esfuerzos de dise-
ño del material para cargas de servicio, definidos para los
grupos estructurales.
4.4. Madera Estructural o Madera para Estructuras.-
Es aquella que cumple con la Norma ITINTEC 251.104,
con características mecánicas aptas para resistir cargas.
4.5Madera Húmeda.- Es aquella cuyo contenido de hu-
medad es superior al del equilibrio higroscópico.
4.6Madera seca.- Es aquella cuyo contenido de hu-
medad es menor o igual que el correspondiente al equili-
brio higroscópico.
4.7Módulo de Elasticidad Mínimo (E mínimo
).- Es el ob-
tenido como el menor valor para las especies del grupo,
correspondiente a un límite de exclusión del 5% (cinco
por ciento) de los ensayos de flexión.
4.8Módulo de Elasticidad Promedio (E Promedio
).- Es el
obtenido como el menor de los valores promedio de la
especies del grupo. Este valor corresponde al promedio
de los resultados de los ensayos de flexión.
ARTICULO 5: AGRUPAMIENTO
5.1. El agrupamiento está basado en los valores de la
densidad básica y de la resistencia mecánica.
5.2. Los valores de la densidad básica, módulos de
elasticidad y esfuerzos admisibles para los grupos A, B y
C serán los siguientes:
5.2.1. Densidad Básica
Grupo Densidad Básica g/cm3
A ≥ 0,71
B 0,56 a 0,70
C 0,40 a 0,55
5.2.2. Módulo de Elasticidad*
Grupo Módulo de Elasticidad (E) MPa (kg/cm2
)
Emínimo
Epromedio
A 9 316 (95 000) 12 748 (130 000)
B 7 355 (75 000) 9 806 (100 000)
C 5 394 (55 000) 8 826 (90 000)
Nota: el módulo de elasticidad (E) es aplicable para ele-
mentos en flexión, tracción o compresión en la dirección
paralela a las fibras.
(*) Estos valores son para madera húmeda, y pueden ser usados
para madera seca.
5.2.3. Esfuerzos Admisibles **
Grupo Esfuerzos Admisibles MPa (kg/cm2
)
Flexion Tracción Compresión Compresión Corte
fm
Paralela Paralela Perpendicular Paralelo
ft
fc
// fc
⊥
⊥
⊥
⊥
⊥ fv
A 20,6 (210) 14,2 (145) 14,2 (145) 3,9 (40) 1,5 (15)
B 14,7 (150) 10,3 (105) 10,8 (110) 2,7 (28) 1,2 (12)
C 9,8 (100) 7,3 (75) 7,8 (80) 1,5 (15) 0,8 (8)
Nota: Para los esfuerzos admisibles en compresión deberán consi-
derarse adicionalmente los efectos de pandeo
(**) Estos valores son para madera húmeda, y pueden ser usados
para madera seca.
5.3. Los módulos de elasticidad y esfuerzos admisi-
bles establecidos en 5.2 solo son aplicables para madera
aserrada que cumple con lo establecido en 3.
ARTICULO 6: INCORPORACIÓN DE ESPECIES A
LOS GRUPOS A, B Y C
6.1. REQUISITOS
6.1.1. El procedimiento a seguir para la incorporación
de especies a los grupos A, B y C deberá ser el estableci-
do en el acápite 6.2 de esta Norma.
6.1.2. La incorporación de especies a los grupos esta-
blecidos se hará en función de la densidad básica y de la
resistencia mecánica obtenida mediante ensayos de
flexión de vigas de madera de tamaño natural, según la
norma ITINTEC 251.107. se deberá ensayar un mínimo
de 30 vigas provenientes por lo menos de 5 árboles por
especie.
6.1.3. La identificación de la especie y los ensayos es-
tructurales deberán se efectuados por laboratorios debi-
damente reconocidos, los que emitirán y garantizarán los
resultados correspondientes, de conformidad con los re-
quisitos exigidos por el Instituto Nacional de Investigación
y Normalización – ININVI.
6.2. PROCEDIMIENTO
6.2.2. Se identifican las especies en forma botánica y
se efectúa la descripción anatómica de las muestras de
madera.
6.2.3. Se determina la densidad básica promedio de
las especie (ITINTEC 251.011) y se la compara con los
valores establecidos en 5.2.1, obteniéndose así un agru-
pamiento provisional.
6.2.4. Se determinan los valores de la rigidez (Mó-
dulo de Elasticidad) y de la resistencia (Esfuerzo Admi-
sible por flexión), a partir de vigas a escala natural que
cumplan con los requisitos de la norma ITINTEC
251.104, ensayadas de acuerdo a la norma ITINTEC
251.107.
6.2.5. Se comparan los módulos de elasticidad y los
esfuerzos admisibles en flexión obtenidos según la nor-
ma ITINTEC 251.107 con los valores establecidos en 5.2.2
y 5.2.3.
6.2.6. Si los valores obtenidos son superiores a los va-
lores del grupo provisional obtenido por la densidad, se
clasifica a la especie en dicho grupo, si los valores alcan-
zan los de un grupo más resistente se la clasifica en el
grupo superior. En caso contrario, si los valores no alcan-
zan a los del grupo provisional se la clasifica en el grupo
inferior.
6.2.7. Agrupada la especie, podrán adoptarse para el
diseño todos los esfuerzos admisibles indicados en 5.2.3.
ARTICULO 7: REGISTRO DE GRUPOS DE ESPE-
CIES DE MADERA PARA USO ESTRUCTURAL
7.1. SENCICO mantendrá un Registro actualizado de
los grupos de especies de madera aserrada para uso es-
tructural.
7.2. La incorporación de especies que cumplan con lo
establecido en este capítulo al Registro señalado en 7.1.
será autorizada por el SENCICO.
ANEXO 1: COMENTARIOS A LA NORMA
ARTICULO 8: PROLOGO
El capítulo “Agrupamiento de Maderas para Uso Es-
tructural”, ha sido escrita en forma directa y concisa en
virtud de su carácter reglamentario y no presenta detalles
ni sugerencias para cumplimiento de sus exigencias. Con-
secuentemente los criterios y consideraciones en que se
ha basado el Comité Especializado para su elaboración
no son expuestos; por esta razón dicho Comité ha creído
conveniente presentar estos Comentarios que aclaran di-
chos criterios y que en otros casos los complementan fa-
cilitando su aplicación.
La numeración de cada capítulo y sección de los Co-
mentarios tiene correspondencia con los del primer ca-
pítulo.
ARTICULO 9: OBJETIVO
9.1. Se trata de establecer la normalización que per-
mita la incorporación de las especies maderables de los
bosques peruanos al mercado de madera aserrada para
uso estructural, ofreciendo al usuario un mayor número
de especies utilizables. Los bosques del País son en su
mayoría bosques tropicales con un gran número de espe-
cies, siendo el volumen de madera por especie no tan
abundante, de manera que una utilización racional se lo-
gra al agrupar las especies en función de sus característi-
cas. Se espera así, promocionar nuevas especies con ca-
racterísticas similares o mejores a las actualmente comer-
cializadas, lo que evitaría la extracción selectiva y la posi-
ble extinción de las más conocidas.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320698
El Peruano
ARTICULO 10: CAMPO DE APLICACIÓN
10.1. La norma de clasificación visual ITINTEC
251.104, esta orientada a maderas latifoliadas y a las con-
fieras nativas.
10.2. Pueden existir condiciones extremas o internas
que de alguna manera alteren las propiedades de la ma-
dera como temperatura, humedad, ambientes corrosivos
y otras, que requieran especificaciones especiales o mo-
dificaciones de los valores de diseño; éstas serán esta-
blecidas por las normas de diseño aplicables en cada caso.
ARTICULO 11: AGRUPAMIENTO
11.1. El agrupamiento obedece solamente a un or-
denamiento a base de la resistencia y no implica venta-
ja relativa de un grupo con respecto al otro, un grupo
no es superior o inferior a otro sino de características
deferentes.
11.2. En algunos casos las especies agrupadas po-
drían no corresponder estrictamente a estos límites. En
uno futuro podrá definirse un grupo de especies con
densidades básicas por debajo de 0,4 g/cm3
.
11.3. Los módulos de elasticidad mínimos y promedio
fueron obtenidos en base a ensayos de flexión en probe-
tas pequeñas libres de defectos, realizados en 104 espe-
cies del Grupo Andino, incluyendo 20 especies peruanas
(Ref. 8.1, 8.2).
Adicionalmente se realizaron ensayos de vigas a es-
cala natural de algunas de las especies estudiadas (Ref.
8.3, 8.4). Estos módulos pueden ser utilizados conserva-
doramente en tracción o compresión en la dirección para-
lela a las fibras.
11.4. Para el diseño estructural de elementos de ma-
dera, los valores establecidos en 5. 2.2 y 5.2.3 no deben
ser excedidos a menos que se demuestre de conformi-
dad con establecido mediante ensayos de elementos de
tamaño natural, realizados según las normas ITINTEC
pertinentes, que se puedan usar valores superiores. Es-
tos valores se usarán en conjunción con las limitaciones
resultantes de consideraciones de estabilidad y posibles
reducciones o modificaciones propias de la buena prácti-
ca de la ingeniería.
Los esfuerzos admisibles y los módulos de elasticidad
fueron obtenidos en madera húmeda y pueden ser usa-
dos para madera seca, basándose en la hipótesis que la
madera seca tiene igual o mayor resistencia que la húme-
da. Por otro lado existen evidencias de que en la condi-
ción seca se observa por lo general un comportamiento
más frágil (Ref. 8.4).
Los esfuerzos admisibles están basados en resulta-
dos de ensayos con probetas pequeñas libres de de-
fectos de 104 especies del Grupo Andino, incluyendo
20 del Perú (Ref. 8.1, 8.2). Estos ensayos se realizaron
según las normas ITINTEC (Ref. 8.5, 8.6. 8.7 y 8.8).
Adicionalmente, se efectuaron ensayos a escala natu-
ral (Ref. 8.3, 8.4).
Para los esfuerzos de tracción no se aplico esta meto-
dología, habiéndose considerado los esfuerzos admisibles
como 70% de los correspondientes a flexión.
A diferencia del diseño en concreto armado y en acero
donde se usan métodos de resistencia última, las estruc-
turas de madera en la práctica mundialmente establecida
se diseñan por métodos de esfuerzos admisibles, redu-
ciendo la resistencia en vez incrementar las cargas.
Los esfuerzos admisibles se han determinado aplican-
do la siguiente expresión (Ref. 8.3, 8.9):
Básico
Esfuerzo
x
C
D
F
x
S
F
T
F
x
C
F
admisible
Esfuerzo
.
.
.
.
.
.
.
=
donde:
F.C.= Coeficiente de reducción por calidad (defectos).
Es la relación entre el esfuerzo resistido por elementos a
escala natural, vigas por ejemplo, y el correspondiente es-
fuerzo para probetas pequeñas libres de defectos. En una
medida de la influencia de los defectos en la resistencia y
rigidez de las piezas (Ref. 8.3).
F.T.= Coeficiente de reducción por tamaño. Represen-
ta la reducción en los esfuerzos resistidos por una pieza
en función de su altura.
)
(
)
/
50
(
.
. 9
1
mm
en
h
h
T
F =
Esta expresión ha sido tomada de la Ref. 8.10 y está
basada en información experimental.
Para la determinación del F.T. se usó h= 290 mm. Para
piezas de peralte mayor de 290 mm deberá tomarse el
factor de reducción correspondiente.
F.S.= Coeficiente de seguridad.
F.D.C.= Coeficiente de duración de carga. Basada en
la reducción observada en ensayos de vigas a escala na-
tural (Ref. 8.11).
Coeficientes considerados para la determinación de
los esfuerzos admisibles.
FLEXIÓN COMPRESIÓN CORTE COMPRESIÓN
PARALELA PARALELO PERPENDICULAR
F.C 0,80 * * *
F.T 0,90 * * *
F.S 2,00 1,60 4,00** 1,60
F.D.C 1,15 1,25 * *
(*) Incluido en F.S.
(**) Incluye un coeficiente por concentración de esfuerzos = 2,00
debido a la posible presencia de rajaduras por secado en los extre-
mos de la piezas.
A medida que se incorporen más especies a los gru-
pos A, B y C, los valores de las tablas 5.2.2 y 5.2.3 podrán
ser reajustados.
ARTICULO 12: INCORPORACIÓN DE ESPECIES A
LOS GRUPOS A, B Y C
12.1. Las propiedades mecánicas determinadas me-
diante ensayos de en probetas pequeñas libres de de-
fectos no son suficientes para definir valores de diseño
aplicables a elementos estructurales de tamaño natu-
ral, que incluyen defectos que alteran su rigidez y re-
sistencia; por esta razón es necesario realizar ensayos
de vigas.
12.2. Las propiedades mecánicas determinadas me-
diante ensayos de laboratorio en probetas pequeñas li-
bres de defectos no son suficientes para definir valores
de diseño aplicables a elementos estructurales de tama-
ño natural, que incluyen defectos que alteran su rigidez y
resistencia; por esta razón es necesario realizar
ensayos de vigas.
Para que los resultados sena confiables se requiere
que las muestras sean representativas de las caracte-
rísticas de la especie. Considerando un coeficiente de
variación de 0,22, se deben ensayar 30 vigas por espe-
cie, provenientes de 10 árboles y tres repeticiones por
árbol para conseguir un intervalo de confianza del valor
medio de %
10
± con una seguridad estadística del 95%
(Ref. 8.12, 8.13).
En vista de las dificultades para la colección de las
muestras directamente del bosque por las condiciones de
distribución, climáticas, transporte y otras, se ha conside-
rado que provisionalmente se puede aceptar para estos
propósitos un mínimos de 5 árboles.
ARTICULO 13: REFERENCIAS
13.1. PADT-REFORT/JUNAC, 1980. Tablas de Propie-
dades Físicas y Mecánicas de la Madera de 20 especies
del Perú. Junta del Acuerdo de Cartagena. Lima. Perú.
13.2 PADT-REFORT/JUNAC, 1980, revisado 1987. Es-
tudio de las Propiedades Físicas y Mecánicas de 104
Maderas de los Bosques Tropicales del Grupo Andino.
Junta del Acuerdo de Cartagena. Lima. Perú.
13.3. PIQUE J., TEJADA,M., 1982, Working Stresses
for Tropical Hardwoods of the Andean Group Countries.
PADT.RFT/dt 5. Junta del Acuerdo de Cartagena.
13.4. SCALETTI H., 1983. influencia de Defectos en la
Rigidez y Resistencia de Vigas de 5 especies de la Su-
bregión Andina. PADT-REFORT. Junta del Acuerdo de
Cartagena. Lima. Perú.
13.5. ITINTEC 251.013-80 MADERAS. Método de De-
terminación del Cizallamiento Paralelo al Grano.
terminación de la Compresión Axial o Paralela al Gramo.
terminación de la Compresión Perpendicular al Grano.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PER
U
13.8. ITINTEC 251.017-80 MADERAS. Método de En-
sayo de Flexión Estática.
13.9. PADT-REFORT/JUNAC, 1984. Manual de Dise-
ño para Maderas del Grupo Andino. 3a. Edición prelimi-
nar. Junta del Acuerdo de Cartagena. Lima. Perú.
13.10 BOHANNAN, B., 1966. Effect of Size on Ben-
ding Strength of Wood Members. USDA Forest Service.
Research Paper FPL 56. Forest Products Laboratory, Ma-
dison. Wisconsin. E.E.U.U.
13.11 ADSEN,B., 1972. Duration of Load Tests for Wet
Lumber in Bending. Report N°4 Structural Research Se-
ries. Department of Civil Engineering. University of British
Columbia, Vancouver, B.C., Canada.
13.12 NOACK, D., 1970. Evaluación de Propiedades
de Maderas Tropicales. Trabajo presentado en la ¡a Re-
unión del Grupo de Trabajo “IUFRO”. Hamburgo. Traduc-
ción: OVERBEEk, A.
13.13 SCALETTI H., 1979. Consideraciones para De-
terminar el Número de Repeticiones por Árbol y por Es-
pecie para Ensayos de Vigas a Escala Natural. Docu-
mento Interno de Trabajo. PADT-REFORT/JUNAC. Lima.
Perú.
CAPITULO 2
DISEÑO Y CONSTRUCCIÓN CON MADERA
ARTICULO 1: REQUISITOS GENERALES
1.1. ALCANCES
1.1.1. Esta Norma establece los requisitos mínimos
para los materiales, análisis, diseño, construcción y man-
tenimiento de edificaciones de madera de carácter per-
manente.
1.1.2. La Norma se aplica tanto a edificaciones cuya
estructura sea íntegramente de madera como a las cons-
trucciones mixtas, cuyos componentes de madera se com-
binen con otros materiales.
1.1.3. Excepcionalmente podrá utilizarse materiales,
métodos de diseño o criterios constructivos no contem-
plados en esta Norma, bajo la responsabilidad del pro-
yectista o constructor.
1.2. PROYECTO, EJECUCIÓN E INSPECCIÓN DE LA
OBRA
1.2.1. Requisitos Generales.
1.2.1.1. Todas las etapas del proyecto, construcción e
inspección de la obra deberán ser realizadas por perso-
nal profesional y técnico calificado en cada una de las
especialidades correspondientes.
1.2.2. Proyecto.
12.2.1. La concepción estructural deberá hacerse de
acuerdo a los criterios indicados en la Norma Técnica de
Edificación E.030 Diseño Sismorresistente.
12.2.2. La determinación de las cargas actuantes se
hará de acuerdo a la Norma Técnica de Edificación E.020
Cargas y la Norma Técnica de Edificación E.030 Diseño
Sismorresistente.
12.2.3. El proyectista puede elegir los procedimientos
de análisis. El diseño de la estructura deberá cumplir con
los requerimientos de esta Norma
12.2.4. Los planos del proyecto estructural deberán
contener información completa de la ubicación, nomen-
clatura y dimensiones de los componentes, elementos y
detalles. Los planos contendrán información para la fabri-
cación de cada una de sus partes, así como vistas, am-
pliaciones y detalles necesarios.
12.2.5. Los planos indicarán también la calidad de los
materiales, grupo estructural al que pertenece la madera,
materiales de los elementos de unión, la capacidad por-
tante del terreno y la sobrecarga de diseño.
1.2.3. Ejecución
1.2.3.1. El constructor ejecutará los trabajos requeri-
dos en la obra de acuerdo a lo indicado en la presente
Norma, los planos y las especificaciones técnicas.
1.2.4. Inspección
1.2.4.1. El inspector es seleccionado por el propietario
y lo representa ante el constructor.
1.2.4.2. El inspector tiene el derecho y la obligación de
hacer cumplir la presente Norma, los planos y las especi-
ficaciones técnicas.
1.2.4.3. El constructor proporcionará al inspector to-
das las facilidades que requiera en la obra para el cumpli-
miento de sus obligaciones.
1.2.4.4. El inspector podrá ordenar, en cualquier etapa
de la ejecución del proyecto, ensayos de certificación de
la calidad de los materiales empleados. El muestreo y
ensayo de los materiales se realizará de acuerdo a las
Normas Técnicas Peruanas correspondientes.
ARTICULO 2: LA MADERA
2.1. CONSIDERACIONES
2.1.1. Los proyectistas deberán tomar en cuenta los
aspectos propios que presentan la madera como material
natural ligno celuloso.
2.1.2. La madera aserrada deberá estar seca a un con-
tenido de humedad en equilibrio con el ambiente donde
va ser instalada y en ningún caso se excederá de un con-
tenido de humedad del 22% (Norma ITINTEC 251.104).
2.1.3. En cualquier proceso de secado de la madera
empleado, se evitará la aparición de defectos, para que
no altere las propiedades mecánicas.
2.1.4. Las maderas estructurales de densidad alta y
muy alta pueden ser trabajadas en estado verde para fa-
cilitar su clavado y labrado.
2.1.5. La madera si no es naturalmente durable o si
siendo durable posee parte de albura, debe ser tratada
con preservante aplicado con métodos adecuado, que ga-
ranticen su efectividad y permanencia (Norma ITINTEC
25.019 y 251.020).
2.2. MADERA ASERRADA DE USO ESTRUCTURAL
2.2.1. Se domina así a la madera escuadrada cuya fun-
ción es básicamente resistente.
2.2.2. Debe pertenecer a algún de los grupos defini-
dos para madera estructural según la Norma Técnica de
Edificación E.101 Agrupamiento de Madera para Uso Es-
tructural. Podrá utilizarse otras especies siguiendo lo es-
pecificado en esta Norma.
2.2.3. Toda pieza de madera cuya función es resisten-
te deberá ser de calidad estructural segur la Norma ITIN-
TEC 251.104.
2.2.4. La pieza deberá ser habilitada con las dimen-
siones requeridas según la Norma ITINTEC 251.103.
2.3. MADERA ROLLIZA DE USO ESTRUCTURAL
2.3.1. Se denomina madera rolliza a la madera utiliza-
da en forma cilíndrica con o sin corteza.
2.3.2. La madera deberá corresponder a alguno de los
grupos especificados en la Norma Técnica de Edificación
E.101 Agrupamiento de Madera para Uso Estructural.
2.3.3. Para los elementos de madera rolliza podrán uti-
lizarse los procedimientos de diseño y los esfuerzos ad-
misibles indicados en la presente Norma. El diámetro con-
siderado en el diseño, corresponderá al diámetro mínimo
de los elementos en obra.
2.3.4. La Norma ITINTEC 251.104, podrá utilizarse
como guía preliminar para la clasificación del material.
2.4. MADERA LAMINADA ENCOLADA
2.4.1. Se define como madera laminada al material es-
tructural obtenido de la unión de tablas entre sí mediante
el uso de adhesivos, con el grano esencialmente paralelo
al eje del elemento y que funciona como una sola unidad.
2.4.2. Las tablas serán de la misma especie y de es-
pesor uniforme, debiendo cumplir con la regla de clasifi-
caciones de la Norma ITINTEC 251.104. El contenido de
humedad promedio deberá se entre 8 a 12%, no debien-
do las tablas tener diferencias en su contenido de hume-
dad mayores que el 5%.
2.4.3. Las colas a utilizar para la fabricación de ele-
mentos estructurales de madera deben ser lo suficiente

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320700
El Peruano
rígidas luego del encolado para lograr una buena ligazón
entre elementos y poder formar un conglomerado como si
fuera madera sólida de alta calidad.
2.4.4. Las colas usadas deben ser resistentes al agua,
es decir, que los elementos fabricados con ellas deben
conservarse perfectamente a los rigores de la intemperie
climas húmedos ó lluviosos.
2.4.5. El fabricante determinará y garantizará los valo-
res de rigidez y resistencia y las propiedades de uso de
los elementos laminados.
ARTICULO 3: TABLEROS A BASE DE MADERA
3.1. TABLEROS DE MADERA CONTRACHAPADA
3.1.1. Los tableros para uso estructural deben ser fa-
bricados con un mínimo de tres chapas con madera de
0,4 g/cm3
de densidad básica como mínimo y con colas
resistentes a la humedad.
3.1.2. Estos tableros pueden usarse como cartelas en
nudos de armaduras y con espesor mínimo de 8 mm pue-
den ser usados como revestimiento estructural. Norma
ITINTEC 251.103.
3.2. TABLEROS DE PARTÍCULAS
3.2.1. Este tipo de tablero para ser usado como reves-
timiento estructural debe ser fabricado con colas resis-
tentes a la humedad y con espesor mínimo de 10 mm. No
se admite su uso como cartelas en nudos de armaduras.
3.3. TABLEROS DE FIBRA
3.3.1. Según su densidad los tableros de fibra se pue-
den clasificar de la siguiente manera:
- Tableros blandos: con densidad no mayor de 0,4 g/
cm3
. Se destinarán especialmente a uso de aislamiento
térmico y acústico en la construcción.
- Tableros semiduros y duros: Su densidad será
mayor de 0,4 g/cm3
. Se usarán especialmente para re-
vestimiento de uso interior y exterior.
3.4. TABLEROS DE LANA DE MADERA
3.4.1. Estos tableros con densidad de 0,30 a 0,65 g/
cm3
enlucidos con comento y debidamente confinados
dentro del marco de madera se podrán emplear como
muros con capacidad de resistencia a cargas laterales de
corte.
ARTICULO 4: DISEÑO CON MADERA
4.1. PARTICULARIDADES DEL DISEÑO CON MA-
DERA
4.1.1. Para efectos de diseño la madera se considera-
rá como un material homogéneo e isotrópico. Por consi-
guiente las propiedades mecánicas se especificarán para
dirección paralela a la fibra y dirección perpendicular a la
fibra.
4.1.2. Las especies de madera adecuadas para el di-
seño usando esta Norma son las que aparecen en el Re-
gistro del SENCICO de acuerdo a la Norma Técnica de
Edificación E.101 Agrupamiento de Madera para Uso Es-
tructural y que han sido clasificadas en tres grupos de
acuerdo a sus características estructurales: A, B y C.
4.1.3. Coordinación modular
4.1.3.1. Para construcciones con elementos de made-
ra, especialmente prefabricados o dimensionados desde
el momento de su habilitado, debe tomarse en cuenta cri-
terios de coordinación modular, buscando relacionar las
dimensiones de los ambientes arquitectónicos con las di-
mensiones de piezas, paneles u otros componentes cons-
tructivos.
4.2. MÉTODOS DE ANÁLISIS
4.2.1. Las recomendaciones, limitaciones y esfuerzos
admisibles dados en esta Norma son aplicables a estruc-
turas analizadas por procedimientos convencionales de
análisis lineal y elástico. La determinación de los efectos
de las cargas (deformaciones, fuerzas, momentos, etc.)
en los elementos estructurales debe efectuarse con hipó-
tesis consistentes y con los métodos aceptados en la bue-
na practica de la ingeniería.
4.3. MÉTODO DE DISEÑO
4.3.1. El diseño de los elementos de madera en con-
formidad a esta Norma deberá hacerse para cargas de
servicio o sea usando el método de esfuerzos admisible.
4.3.2. Los esfuerzos admisibles serán exclusivamente
aplicables a madera estructural que cumple con la Norma
ITINTEC 251.104.
4.3.3. Los elementos estructurales deberán diseñarse
teniendo en cuenta criterios de resistencia, rigidez y esta-
bilidad. Deberá considerarse en cada caso la condición
que resulte más crítica.
4.3.4. Requisitos de resistencia
4.3.4.1. Los elementos estructurales deben diseñarse
para que los esfuerzos aplicados, producidos por las car-
gas de servicio y modificados por los coeficientes aplica-
bles en cada caso, sean iguales o menores que los es-
fuerzos admisibles del material.
4.3.5. Requisitos de rigidez
4.3.5.1. El diseño de elementos estructurales debe
cumplir las siguientes consideraciones de rigidez
a) Las deformaciones deben evaluarse para las car-
gas de servicio.
b) Se consideran necesariamente los incrementos de
deformación con el tiempo (deformaciones diferidas) por
acción de cargas aplicadas en forma continua.
c) Las deformaciones de los elementos y sistemas es-
tructurales deben ser menores o iguales que las admisi-
bles
d) En aquellos sistemas basados en el ensamble de
elementos de madera se incluirán adicionalmente las de-
formaciones en la estructura debidas a las uniones, tanto
instantáneas como diferidas.
4.4. CARGAS
4.4.1. Las estructuras deben diseñarse para soportar
todas las cargas provenientes de:
a) Peso propio y otras cargas permanentes o cargas
muertas.
b) Sobrecarga de servicio o cargas vivas.
c) Sobrecargas de sismos, vientos, nieve
4.4.2. La determinación de las sobrecargas de servi-
cio y cargas de viento, sismo y nieve, se efectuará de
acuerdo a lo señalado por las Normas y Reglamentos vi-
gentes.
4.4.3. Cuando las sobrecargas de servicio o las car-
gas vivas sean de aplicación continua o de larga duración
(sobrecargas en bibliotecas o almacenes, por ejemplos),
estas deben considerarse como cargas muertas para efec-
tos de la determinación de deformaciones diferidas.
4.5. ESFUERZOS ADMISIBLES
4.5.1. Los esfuerzos admisibles que deberán usarse
en el diseño de elementos de madera para cada grupo
estructural, son los que se consigan en la Norma Técnica
de Edificación E.101 Agrupamiento de Madera para Uso
Estructural. (Ver TABLA 4.5.1).
4.5.2. Para el caso de diseño de viguetas, correas, en-
tablados, entramados, etc., donde exista una acción de
conjunto garantizada, estos esfuerzos pueden incremen-
tarse en un 10%.
4.6. MODULO DE ELASTICIDAD
4.6.1. Los módulos de elasticidad que deberán usarse
en el diseño de elementos de madera para cada grupo
estructural son los que se consignan en la Norma Técnica
de Edificación E.101 Agrupamiento de Madera para Uso
Estructural. (Ver TABLA 4.6.1).
4.6.2. En general deberán usarse los módulos indica-
dos como “Emínimo
”. El valor “Epromedio
” podrá utilizarse solo
cuando exista una acción de conjunto garantizada, como
en el caso de muros entramados, viguetas y entablados.

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PER
U
TABLA 4.5.1.
ESFUERZOS ADMISIBLESMPa (Kg/cm2
)
GRUPO FLEXIÓN TRACCIÓN COMPRESIÓN COMPRESIÓN CORTE
PARALELA PARALELA PERPEND.
A 20,6 (210) 14,2 (145) 14,2 (145) 3,9 (40) 1,5 (15)
B 14,7 (150) 10,3 (105) 10,8 (110) 2,7 (28) 1,2 (12)
C 9,8 (100) 7,3 (75) 7,8 (80) 1,5 (15) 0,8 (8)
TABLA 4.6.1.
MÓDULO DE ELASTICIDADMPa (Kg/cm2
)
GRUPO Emin
Eprom
A 9 316 (95 000) 12 148 (130 000)
B 7 355 (75 000) 9 806 (100 000)
C 5 394 (55 000) 8 826 (90 000)
ARTICULO 5: DISEÑO DE ELEMENTOS EN FLE-
XIÓN
5.1. GENERALIDADES
5.1.1. Las Normas de este capítulo son aplicables a
vigas, viguetas, entablados, y en general a elementos ho-
rizontales o aproximadamente horizontales que forman
parte de pisos o techos, o elementos sometidos principal-
mente a flexión.
5.2. DEFLEXIONES ADMISIBLES
5.2.1. Las deflexiones deben calcularse para los si-
guientes casos:
a) Combinación más desfavorable de cargas perma-
nentes y sobrecargas de servicio.
b) Sobrecargas de servicio actuando solas.
5.2.2. Las deflexiones máximas admisibles deberán li-
mitarse a los siguientes valores:
a) Para cargas permanentes más sobrecarga de ser-
vicio en edificaciones con cielo raso de yeso: L/300; sin
cielo raso de yeso: L/250. Para techos inclinados y edifi-
caciones industriales: L/200.
b) Para sobrecargas de servicio en todo tipo de edifi-
caciones, L/350 ó 13 mm como máximo.
Siendo “L” la luz entre caras de apoyos o la distancia
de la cara del apoyo al extremo, en el caso de volados.
5.2.3. Al estimar las deflexiones máximas se deberá
considerar que las deformaciones producidas por las car-
gas de aplicación permanente se incrementan en un 80 %
(Deformaciones Diferidas).
5.3. REQUISITOS DE RESISTENCIA
5.3.1. Flexión
5.3.1.1. Los esfuerzos de compresión o de tracción pro-
ducidos por flexión “ m
σ ”, no deben exceder el esfuerzo
admisible para flexión “ m
f “, para el grupo de madera es-
tructural especificado. (Ver TABLA 4.5.1).
5.3.1.2. Los esfuerzos admisibles en flexión pueden in-
crementarse en un 10% al diseñar viguetas o entablados,
sólo cuando haya una acción de conjunto garantizada.
5.3.2. Corte paralelo a las fibras.
5.3.2.1. los esfuerzos cortantes “τ ” calculados, no de-
ben exceder el esfuerzo máximo admisible para corte pa-
ralelo a las fibras “ v
f ”, del grupo de madera estructural
especificado. (Ver TABLA 4.5.1).
5.3.2.2. Los esfuerzos admisibles para corte paralelo
a las fibras pueden incrementarse en un 10% al diseñar
conjuntos de viguetas entablados sólo cuando haya una
acción de conjunto garantizada.
5.3.2.3. Sección critica.- Si el elemento está apoyado
en su parte inferior y cargado en su parte superior, excep-
to cuando se trata de volados, es suficiente verificar la
resistencia al corte en secciones ubicadas a una distan-
cia del apoyo igual al peralte.
5.3.3. Compresión perpendicular a las fibras.
5.3.3.1. En los apoyos y otros puntos donde hay car-
gas concentradas en áreas pequeñas, deberá verificarse
que el esfuerzo en compresión perpendicular a las fibras
“ c
σ ” calculado, no exceda al esfuerzo en compresión per-
pendicular a las fibras admisibles “ c
f ⊥”, para el grupo de
madera. (Ver TABLA 4.5.1).
5.4 ESTABILIDAD
5.4.1. Los elementos de sección rectangular tales como
vigas, viguetas o similares deben arriostrarse adecuada-
mente para evitar el pandeo lateral de las fibras en com-
presión.
Como referencia podrán usarse las siguientes recomen-
daciones para asegurar un arriostramiento adecuado.
a) Relación h/b = 2; no necesita apoyo lateral
b) Relación h/b = 3; deberá restringirse el desplaza-
miento lateral de los apoyos
c) Relación h/b = 4; deberá restringirse el desplaza-
miento lateral de los apoyos y además el borde en com-
presión mediante correas o viguetas.
d) Relación h/b = 5; deberá restringirse el desplaza-
miento lateral de los apoyos y además el borde en com-
presión mediante un entablado continuo.
e) Relación h/b = 6; adicionalmente a los requisitos
del párrafo anterior deberá colocarse arriostramiento a
base de crucetas o bloques entre elementos del borde
inferior de uno, al borde superior en compresión del otro.
A distancias no mayores de 8 veces el espesor de las vi-
gueta, correa o elemento similar.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320702
El Peruano
5.5. ENTREPISOS Y TECHOS DE MADERA
5.5.1. Los entablados, entablonados y tableros utiliza-
dos en techos, podrán diseñarse para resistir cargas uni-
formemente distribuidas.
5.5.2. Los entablados, entablonados y tableros, desti-
nados a entrepisos deberán diseñarse adicionalmente para
resistir cargas concentradas, según su naturaleza, como
mínimo de 70 kg.
5.5.3. Los entablados en entrepiso deberán tener un
espesor mínimo de 18 mm, en caso de utilizarse tableros
a base de madera el espesor mínimo será de 12 mm.
Cuando se utilicen entrepisos mixtos, con losa de con-
creto u otro material,deberán utilizarse conectores apro-
piados que garanticen un comportamiento integrado.
5.5.4. La limitación de deformaciones en entablados,
entablados y tableros de entrepisos y techos, deberá ser
para carga concentrada L/300 y para las cargas unifor-
memente repartidas L/450.
5.5.5. Para el análisis de fuerzas y deformaciones se
podrá considerar el entablado como continuo de dos tra-
mos.
5.5.6. Para efectos de la distribución, en una carga con-
centrada sobre el entablado machihembrado se podrá
considerar que las cargas se reparte entre tres tablas, en
30 cm de ancho o la que sea menor.
ARTICULO 6: DISEÑO DE ELEMENTOS EN TRAC-
CIÓN Y FLEXO-TRACCIÓN
6.1. GENERALIDADES
6.1.1. Este capítulo comprende el diseño de elemen-
tos sometidos a esfuerzos de tracción paralelos a la di-
rección de las fibras y para la combinación de carga de
tracción y flexión combinadas.
6.1.2. El esfuerzo de tracción perpendicular a las fi-
bras en elementos estructurales de madera se considera-
rá nulo.
6.1.3. Los elementos sometidos a tracción pura o flexo-
tracción debe ser de la mejor calidad posible, escogién-
dose las mejores piezas dentro del material clasificado,
según la Norma ITINTEC 251.104.
6.2.1. Los esfuerzos admisibles son los que se con-
signan en la Norma Técnica de Edificación E.101 Agrupa-
miento de Madera para Uso Estructural. (Ver TABLA 4.5.1).
6.2.2. Para aquellos elementos en que la acción de las
cargas se reparte entre varios de elementos los esfuer-
zos admisibles podrán incrementarse en 10%.
6.3. CARGAS ADMISIBLES EN ELEMENTOS SOME-
TIDOS A TRACCIÓN AXIAL
6.3.1. la carga admisible de un elemento en tracción
puede ser estimada empleando la siguientes fórmula:
A
f
N t
adm =
Donde:
adm
N : carga admisible en tracción
A: área de la sección
t
f : esfuerzo admisible en tracción
6.3.2. Esta expresión se aplica a elementos que pue-
den ser de sección transversal cualquiera, sea ésta sólida
o compuesta.
6.4. DISEÑO DE ELEMENTOS SOMETIDOS A
FLEXOTRACCION
1.4.1 Los elementos sometidos a esfuerzos combinados
de flexión y tracción deben satisfacer la siguiente expre-
sión:
1
<
+
M
t f
Z
M
f
A
N
Donde:
N: carga axial aplicada
M : valor absoluto del momentos flector máximo en
el elemento
A: área de la sección
Z: modulo de sección con respecto al eje alrededor
del cual se produce la flexión.
t
f : esfuerzo admisible en tracción
m
f : esfuerzo admisible en flexión
ARTICULO 7: DISEÑO DE ELEMENTOS EN COM-
PRESIÓN Y FLEXO - COMPRESIÓN
7.1. GENERALIDADES
7.1.1. Este capítulo comprende las normas para el
diseño de columnas y entramados para cargas vertica-
les (compresión) y para la combinación de carga verti-
cal y horizontal perpendicular a su plano (flexocompre-
sión).
7.1.2. Las columnas consideradas en esta Norma son
de sección transversal sólida o maciza de sección rectan-
gular o circular. Sin embargo las bases de cálculo son apli-
cables a secciones de cualquier forma.
7.1.3. Los entramados definidos en esta Norma son
muros compuestos de pie-derechos y soleras superior e
inferior de sección rectangular, revestidos por uno o am-
bos lados.
7.2. LONGITUD EFECTIVA
7.2.1. El diseño de elementos sometidos a compre-
sión o flexo-compresión debe hacerse tomado en cuenta
su longitud efectiva.
7.2.2. Para efecto de esta Norma la longitud efectiva
será la longitud teórica de una columna equivalente con
articulaciones en sus extremos.
7.2.3. La longitud efectiva “lef
” de un elemento se ob-
tendrá multiplicando la longitud “l” no arriostrada por un
factor de longitud efectiva “k”, que considera las restric-
ciones o el grado de empotramiento que sus apoyo extre-
mos le proporcionan. (Ver TABLA 7.2.3).
7.2.4. En ningún caso se tomará una longitud efectiva
menor que la longitud real no arriostrada.
7.2.5. Para entramados, cuyos pie-derechos están
arrostrados lateralmente por elementos intermedios, se
debe considerar como longitud efectiva en el plano del
mismo a la longitud entre arriostres intermedios. En aque-
llos entramados que no cuentan con riostras intermedias
pero cuyo revestimiento está unido a los pie derechos en
toda la altura puede considerarse que no ocurrirá pandeo
de los pie-derechos en el plano del entramado. En este
caso la carga admisible estará determinada por la longi-
tud efectiva fuera del plano. Esta no debe considerarse
menor que la altura del mismo.
7.3. CLASIFICACIÓN DE COLUMNAS RECTANGU-
LARES
7.3.1. para sección rectangulares, se considerará como
medida de esbeltez la razón entre la longitud efectiva y la
menor dirección “d”, de la sección transversal.
d
lef
=
λ

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PER
U
7.3.2. Se definirán como columnas cortas aquellas con
relación de esbeltez menor o igual a 10.
10
<
λ
7.3.3. Las columnas intermedias son aquellas con re-
lación de esbeltez mayor a 10 y menor que k
C
k
C
<
< λ
10
7.3.4. El valor de k
C para esta Norma deberá ser to-
mado como la relación de esbeltez para la cual la colum-
na, considerada como una columna larga tiene una carga
admisible igual a dos tercios de la carga de aplastamien-
to. En la TABLA 7.3.4 se presentan los valores de k
C .
7.3.5. Las columnas largas son aquellas cuyas rela-
ción de esbeltez en mayor que k
C y menor que 50.
50
<
< λ
k
C
7.3.6. No podrán utilizarse como columnas elementos
cuya relación de esbeltez sea mayor que 50.
TABLA 7.3.4
RELACIÓN DE ESBELTEZ k
C LÍMITE
ENTRE COLUMNAS INTERMEDIAS Y
LARGAS DE SECCIÓN RECTANGULAR
GRUPO k
C
Columnas Entramados
A 17,98 20,06
B 18,34 20,20
C 18,42 22,47

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320704
El Peruano
7.4. CLASIFICACIÓN DE COLUMNAS CIRCULARES
7.4.1. Para secciones circulares, se considera como
esbeltez la razón entre la longitud efectiva y el diáme-
tro “d”.
d
lef
=
λ
7.4.2. Se definirán como columnas cortas aquellas con
relación de esbeltez menor o igual a 9.
9
<
λ
7.4.3. Las columnas intermedias son aquellas con re-
lación de esbeltez mayor a 9 y menor que k
C
k
C
<
< λ
9
7.4.4. El valor de k
C para esta norma deberá ser to-
mado como la relación de esbeltez para la cual la colum-
na, considerada como una columna larga tiene una carga
admisible igual a dos tercios de la carga de aplastamien-
to. En la TABLA 7.4.4 se presentan los valores de k
C para
sección circulares.
TABLA 7.4.4
RELACIÓN DE ESBELTEZ k
C LÍMITE
ENTRE COLUMNAS INTERMEDIAS Y
LARGAS DE SECCIÓN CIRCULAR
GRUPO k
C
Columnas Entramados
A 15,57 17,34
B 15,89 17,49
C 15,95 19,46
7.4.5. Las columnas largas son aquellas cuya relación
de esbeltez es mayor que k
C y menor que 43.
43
<
< λ
k
C
7.4.6. No podrán utilizarse como columnas circulares
elementos cuya relación de esbeltez sea mayor que 43.
7.5.1. Los esfuerzos admisibles usados en el diseño
de columnas y entramados de sección rectangular o cir-
cular, así sea madera rolliza deberán ser los indicados en
la TABLA 4.5.1.
7.5.2. Para el diseño de los entramados se pueden
incrementar estos esfuerzos en un 10 %, si se asegura el
trabajo de conjunto de los pie-derechos.
7.6. MÓDULO DE ELASTICIDAD
7.6.1. Los módulos de elasticidad usados en el diseño
de columnas deben ser iguales a los de flexión. (Ver TA-
BLA 4.6.1).
7.6.2. Se deberá usar el módulo de elasticidad prome-
dio para el diseño de entramados y el módulo mínimo para
el diseño de columnas aisladas.
7.7. CARGAS ADMISIBLES EN ELEMENTOS SOME-
TIDOS A COMPRESIÓN
7.7.1. Los elementos sometidos a compresión axial de-
ben ser diseñados si considerar una excentricidad míni-
ma, siempre que se utilicen las expresiones presentadas
en los tres párrafos siguientes.
7.7.2. Columnas cortas. Su carga admisible debe cal-
cularse multiplicando el valor del esfuerzo admisibles en
compresión paralela a las fibras por el área de la sección.
A
f
N c
adm =
7.7.3. Columnas intermedias. Para columnas interme-
dias, que fallan por una combinación de aplastamiento e
inestabilidad se podrá adoptar la ecuación.1
⎥
⎥
⎦
⎤
⎢
⎢
⎣
⎡
⎟
⎟
⎠
⎞
⎜
⎜
⎝
⎛
−
=
4
3
1
1
k
c
adm
C
A
f
N
λ
7.7.4. La carga admisible de columnas largas se
debe determinar por consideraciones de elasticidad.
Considerando una adecuada seguridad al pandeo la
carga máxima se determinará por la fórmula de Euler.
La fórmula general de las columnas de secciones de
cualquier forma es:
( )2
2
5
,
2 λ
π EA
Nadm =
Para columnas rectangulares
( )2
329
,
0
λ
EA
Nadm =
Para columnas circulares
( )2
2467
,
0
λ
EA
Nadm =
7.8. DISEÑO DE ELEMENTOS SOMETIDOS A
FLEXOCOMPRESIÓN
7.8.1. Los elementos sometidos a esfuerzos de flexión
y compresión combinados deben diseñarse para satisfa-
cer la siguiente expresión:
1
<
+
m
m
adm f
Z
M
K
N
N
7.8.2. Cuando existen flexión y compresión combina-
das los momentos flectores se amplifican por acción de
las cargas axiales. Este efecto de incluirse multiplicando
el momento por "
" m
K .
cr
m
N
N
K
5
,
1
1
1
−
=
Donde:
N: carga axial aplicada.
adm
N : carga axial admisible, calculada según las fór-
mulas de las columnas.
m
K : factor de magnificación de momentos.
M : valor absoluto del momento flector máximo en el
elementos.
Z: módulo de sección con respecto al eje alrededor
del cual se produce la flexión.
m
f : esfuerzo admisible en flexión. (Ver Capítulo 4, Sec-
ción 4.5).
cr
N : carga crítica de Euler para pandeo en la sección
en que se aplican los momentos de flexión.
( )2
2
/ef
cr
I
E
N
π
=
7.9. DISEÑO DE ELEMENTOS DE SECCIÓN COM-
PUESTA A COMPRESIÓN Y FLEXO- COMPRESIÓN
7.9.1. Se entiende para efectos de esta Norma, que
elementos o columnas de sección compuesta son dos pie-
zas espaciadas por medio de bloques o tacos sólidos in-
terrumpidos, con distintos modos de conexión como cla-
vos, pernos o cola.
1
Propuesta por el Laboratorios Nacional de Productos Forestales
de Madison Wisconsin, EE.UU

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PER
U
7.9.2. La construcción de elementos dobles deberá su-
jetarse a las siguientes limitaciones geométricas:
1) a < 3b Espaciamiento entre piezas.
2) b
Bext 6
> Largo de tacos extremos.
3) cm
B 20
int > . Largo de tacos intermedios
4) L/b < 20 cm. Esbeltez máxima de piezas laterales.
5) Si L > 30 b Colocar por lo menos dos tacos inter-
medios.
7.9.3. La carga admisible será menor que la resultante
de considerar el pandero alrededor de los ejes x-x, y-y
relativos a todo elemento compuesto y al eje y-y de cada
una de las piezas individuales entre tacos.
7.9.4. La longitud efectiva de todo el elemento de sec-
ción compuesta es igual que para uno de sección de sóli-
da. Para analizar el posible pandeo local de los elementos
individuales puede considerarse como longitud efectiva el
80% de la longitud entre ejes de los bloques separados.
7.9.5. Para determinar la carga admisible de un ele-
mento de sección compuesta en el eje x-x (pandeo en el
plano según la Figura 7.9.1), se procederá igual que para
un elemento de sección maciza, con un área igual al total
de las áreas de las piezas.
7.9.6. Para determinar la esbeltez del elemento de sec-
ción compuesta en el eje y-y (pandeo fuera del plano se-
gún la Figura 7.9.1), se dividirá la longitud efectiva entre
un ancho efectivo calculado de la siguiente manera:
- El ancho equivalente para determinar la esbeltez del
elemento, si estuviera constituido por dos piezas rígida-
mente unidas a todo lo largo, seria:
3
5
2
a
b
be +
=
- Para tomar en cuenta que no es así, sino que están
unidas por bloques o tacos interrumpidos, con distintos
sistemas de conexión, clavos pernos o colas, se reducirá
este ancho dividiendo entre un coeficiente “K” para trans-
formarlo en un ancho efectivo "
" ef
b . (Ver TABLA 7.9.6).
TABLA 7.9.6
COEFICIENTES “K” PARA DETERMINAR EL
ANCHO EFECTIVO DE ELEMENTO DE
SECCIÓN COMPUESTA ESPACIADA
SISTEMA DE CONEXIÓN Relación a/b
0 1 2 3
Clavos 1,8 2,6 3,1 3,5
Pernos 1,7 2,4 2,8 3,1
Cola 1,1 1,1 1,3 1,4
TABLA tomada del Annual Book of A.S.T.M. - 1965
Los valores de la tabla anterior, como se ve en la refe-
rencia al pie del cuadro, son valores obtenidos de ensa-
yos con especies coníferas, estos coeficientes deben usar-
se con cautela cuando se trata de maderas tropicales.
ARTICULO 8: MUROS DE CORTE, CARGA LATE-
RAL SISMO O VIENTO
8.1. GENERALIDADES
8.1.1. Este capítulo norma el diseño de muros someti-
dos a cargas horizontales laterales originadas por movi-
mientos sísmicos o por la presión de viento. Estas cargas
producen fuerzas cortantes en el plano del entramado,
los muros así solicitados se dominanarán muros de corte.
8.1.2. Un muro de corte está constituido por un entra-
mado de pie- derechos, soleras superior e inferior, rios-
tras y rigidizadores intermedios (cuando se necesiten) y
algún tipo de revestimiento por una o ambas caras.
8.2. REQUISITOS DE RESISTENCIA Y RIGIDEZ
8.2.1. El conjunto de diafragmas y muros de corte debe
diseñarse para resistir el 100 % de las cargas laterales apli-
cadas, tales como acciones de viento o sismo y excepcio-
nalmente empuje de suelos o materiales almacenados.
8.2.2. Los diafragmas y muros de corte deben ser su-
ficientemente rígidos para:
a) Limitar los desplazamientos laterales, evitando da-
ños a otros elementos no estructurales.
b) Reducir la amplitud de las vibraciones en muros y
pisos a límites aceptables.
c) Proporcionar arriostramiento a otros elementos para
impedir su pandeo lateral o lateral – torsional.
8.2.3. Las uniones de los diafragmas y muros de cor-
te, tanto entre si como en otros elementos deben se ade-
cuadas para transmitir y resistir las fuerzas cortantes de
sismo o vientos.
8.2.4. Deben ponerse especial atención en los ancla-
jes de los muros de corte a la cimentación. Cada panel
independiente debe estar conectado a la cimentación por
lo menos en dos puntos y la separación entre ellas no
debe ser mayor que 2 m.
8.2.5. Los muros cuya relación de altura a la longitud
en planta sea mayor que 2, no deben considerarse como
resistencia.
8.2.6. Bajo condiciones normales de servicio, como po-
drían ser sobrecargas de viento habitual o de sismos pe-
queños a moderados, deberá verificarse que las defor-
maciones de los muros no exceden de h/1200 (“h” es la
altura del muro).
8.2.7. Cada muro de corte considerado por separado,
debe ser capaz de resistir la carga lateral proporcional
correspondiente a la generada por la masa que se apoya
sobre el, a menos que se haga un análisis detallado de la
distribución de fuerzas cortantes considerando la flexibili-
dad de los diafragmas horizontales.
8.2.8. La fuerzo cortante actuante debida a la acción
del viento o sismo se determinará a partir de lo que espe-
cifican la Norma Técnica de Edificación E.030 Diseño Sis-
morresistete para ambos tipo de carga o mediante proce-
dimientos más elaborados compatibles con la buena prác-
tica de la ingeniería. Sin embargo para edificaciones rela-
tivamente pequeñas de uno o dos pisos se podrá utilizar
el procedimiento simplificativo de la Sección 8.4.
8.3. CONDICIONES PARA LA VERIFICACIÓN DE LA
CAPACIDAD DE MUROS PARA SOPORTAR CARGA
LATERAL
8.3.1. Las recomendaciones, para la Norma, de esta
sección son aplicables a edificaciones relativamente pe-
queñas, de uno o dos pisos, que resisten todas las cargas
laterales promedio de muros de corte.
8.3.2. Los muros de corte de una edificación deben
estar dispuestos en dos direcciones ortogonales, con es-
paciamiento menores de 4 m en cada dirección. La distri-
bución de estos elementos debe ser más o menos unifor-
me, con rigideces aproximadamente proporcionales a sus
áreas de influencia.
8.3.3. Si los espaciamientos de los muros son mayores
que 4 m y la flexibilidad en planta de los diagramas (entre-
pisos, techos, etc.) es tal que no garantice un comporta-
miento en conjunto, este procedimiento no es aplicable.

NORMAS LEGALES
R
EPUBLICA DEL PER
U
320706
El Peruano
8.4. PROCEDIMIENTO SIMPLIFICADO PARA LA DE-
TERMINACIÓN DE LA FUERZA CORTANTE ACTUAN-
TE POR SISMO O VIENTO PARA EDIFICACIONES DE
HASTA DOS PISOS DE ALTURA
8.4.1. Sismo:
La fuerza cortante debida al sismo puede determinar-
se multiplicando el área techada de la edificación por los
valores que se presentan en la tabla siguiente:
a) Edificaciones con cobertura liviana, tal como cartón
bituminoso, planchas de asbesto cemento, calamina, etc.
1. Estructuras de un piso: 10,7 kg por m2
de área te-
chada
2. Estructuras de dos pisos:
- Segundo nivel: 16,1 kg por m2
de área techada en el
segundo nivel.
- Primer nivel: 16,1 kg por m2
de área total techada
b) Edificaciones con coberturas pesadas de tejas o si-
milares
1. Estructuras de un piso: 29,5 kg por m2
de área te-
chada
- Segundo nivel: 29,8 kg por m2
de área techada en el
segundo nivel.
- Primer nivel: 22 kg por m2
de área total techada
8.4.2. Viento
Para determinar la fuerza cortante debido a cargas de
viento se deberá multiplicar en cada dirección el área pro-
yectada por los coeficientes de la tabla siguiente:
1. Estructuras de un piso: 21 kg por m2
de área pro-
yectada
- Segundo nivel: 21 kg por m2
de área proyectada co-
rrespondiente al segundo nivel.
- Primer nivel: 21 kg por m2
de área total
8.5. TABLAS PARA DETERMINAR LA FUERZA COR-
TANTE RESISTENTE PARA DIVERSOS TIPOS DE MU-
ROS
8.5.1. Las tablas siguientes indican las fuerzas cortan-
tes resistentes para diversos tipos de muros con entra-
mado de madera y variados revestimientos, todos éstos
colocados por un solo lado del muro. Si el revestimiento
se coloca por ambos lados se sumarán las correspondien-
tes resistencias.
8.5.2. La resistencia total de una edificación se debe
determinar sumando la de cada uno de los muros que
se consideran hábiles para soportar las fuerzas cortan-
tes. Descontando las aberturas para puertas y venta-
nas y eliminado de los resistentes aquellos muros muy
esbeltos cuya relación altura largo sea mayor de dos.
Tampoco deben considerarse como resistentes aque-
llos muros que no estén adecuadamente unidos a la
estructura del techo.
8.5.3. La resistencia de cada muro se calculará multi-
plicando la longitud del muro por su carga admisible o
resistencia por unidad de longitud.
8.6. TABLAS DE RESISTENCIAS Y RIGIDEZ DE MU-
ROS

El Peruano
NORMAS LEGALES
R
EPUBLICA DEL PER
U
TABLA 8.6.1
LISTONERIA DE MADERA FIJADA AL
ENTRAMADO CON CLAVOS
DE 37 mm (1 ½”) REVESTIDA CON
MORTERO YESO-CEMENTO (3:1)
DE 15 mm DE ESPESOR
ENTRAMADO RIGIDEZ CARG
