1. CECYTE Jalisco, Plantel
09 Valle de Juarez
Jessica Edith Acevedo
Rodriguez
2ª
Ensamblar equipo de
Computo
Rodolfo García
Valle de Juárez, Jalisco
Junio 2015

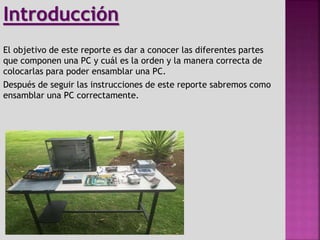

2. El objetivo de este reporte es dar a conocer las diferentes partes
que componen una PC y cuál es la orden y la manera correcta de
colocarlas para poder ensamblar una PC.
Después de seguir las instrucciones de este reporte sabremos como
ensamblar una PC correctamente.
Introducción

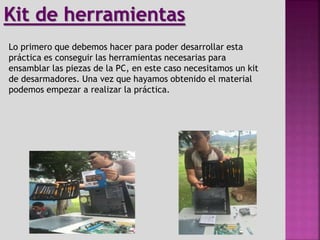

3. Lo primero que debemos hacer para poder desarrollar esta
práctica es conseguir las herramientas necesarias para
ensamblar las piezas de la PC, en este caso necesitamos un kit
de desarmadores. Una vez que hayamos obtenido el material
podemos empezar a realizar la práctica.
Kit de herramientas

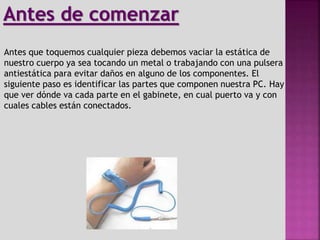

4. Antes que toquemos cualquier pieza debemos vaciar la estática de
nuestro cuerpo ya sea tocando un metal o trabajando con una pulsera
antiestática para evitar daños en alguno de los componentes. El
siguiente paso es identificar las partes que componen nuestra PC. Hay
que ver dónde va cada parte en el gabinete, en cual puerto va y con
cuales cables están conectados.
Antes de comenzar

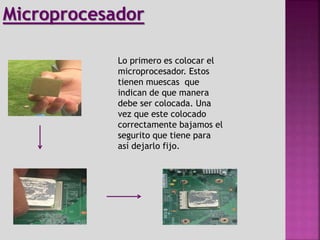

5. Lo primero es colocar el
microprocesador. Estos
tienen muescas que
indican de que manera
debe ser colocada. Una
vez que este colocado
correctamente bajamos el
segurito que tiene para
así dejarlo fijo.
Microprocesador

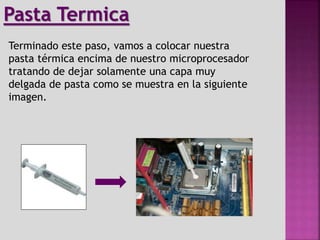

6. Terminado este paso, vamos a colocar nuestra
pasta térmica encima de nuestro microprocesador
tratando de dejar solamente una capa muy
delgada de pasta como se muestra en la siguiente
imagen.
Pasta Termica

7. Ahora pondremos el disipador de
calor encima del
microprocesador, estos por lo
general traen cuatro patas que
van atornilladas a la tarjeta
madre. Lo siguiente es conectar
el ventilador de este mismo al
socket más cercano de la tarjeta
madre.
Disipador de calor

8. Lo siguiente es colocar las memorias RAM. Cuando las
coloquemos hay que alinearlas como se muestra en la imagen
dependiendo de las muescas. Después subimos los seguros
que se encuentran a los lados del conector para que estas
queden fijas.
Memoria RAM

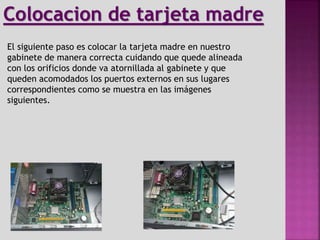

9. El siguiente paso es colocar la tarjeta madre en nuestro
gabinete de manera correcta cuidando que quede alineada
con los orificios donde va atornillada al gabinete y que
queden acomodados los puertos externos en sus lugares
correspondientes como se muestra en las imágenes
siguientes.
Colocacion de tarjeta madre

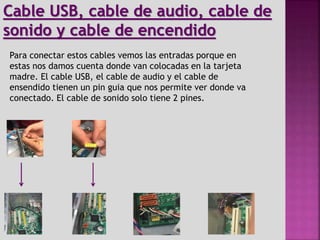

10. Para conectar estos cables vemos las entradas porque en
estas nos damos cuenta donde van colocadas en la tarjeta
madre. El cable USB, el cable de audio y el cable de
ensendido tienen un pin guia que nos permite ver donde va
conectado. El cable de sonido solo tiene 2 pines.
Cable USB, cable de audio, cable de
sonido y cable de encendido

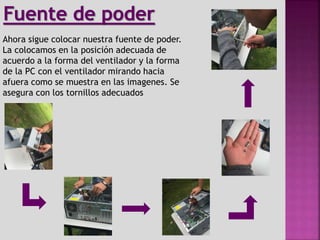

11. Ahora sigue colocar nuestra fuente de poder.
La colocamos en la posición adecuada de
acuerdo a la forma del ventilador y la forma
de la PC con el ventilador mirando hacia
afuera como se muestra en las imagenes. Se
asegura con los tornillos adecuados
Fuente de poder

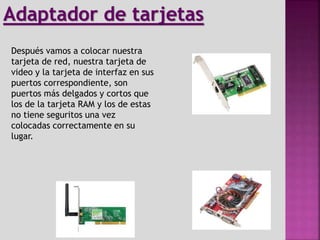

12. Después vamos a colocar nuestra
tarjeta de red, nuestra tarjeta de
video y la tarjeta de interfaz en sus
puertos correspondiente, son
puertos más delgados y cortos que
los de la tarjeta RAM y los de estas
no tiene seguritos una vez
colocadas correctamente en su
lugar.
Adaptador de tarjetas

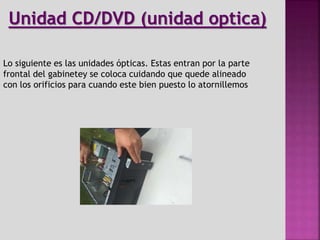

13. Lo siguiente es las unidades ópticas. Estas entran por la parte
frontal del gabinetey se coloca cuidando que quede alineado
con los orificios para cuando este bien puesto lo atornillemos
Unidad CD/DVD (unidad optica)

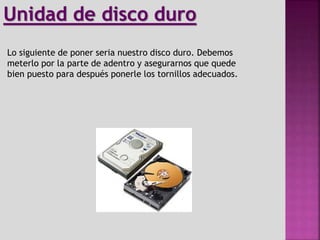

14. Lo siguiente de poner seria nuestro disco duro. Debemos
meterlo por la parte de adentro y asegurarnos que quede
bien puesto para después ponerle los tornillos adecuados.
Unidad de disco duro

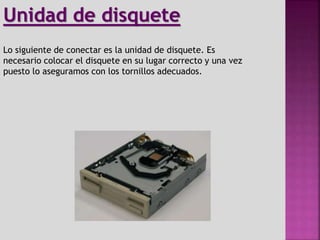

15. Lo siguiente de conectar es la unidad de disquete. Es
necesario colocar el disquete en su lugar correcto y una vez
puesto lo aseguramos con los tornillos adecuados.
Unidad de disquete

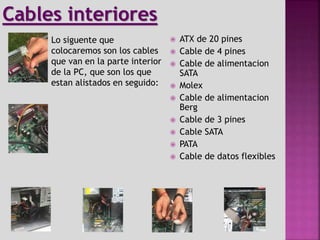

16.  ATX de 20 pines
 Cable de 4 pines
 Cable de alimentacion
SATA
 Molex
 Cable de alimentacion
Berg
 Cable de 3 pines
 Cable SATA
 PATA
 Cable de datos flexibles
Lo siguente que
colocaremos son los cables
que van en la parte interior
de la PC, que son los que
estan alistados en seguido:
Cables interiores

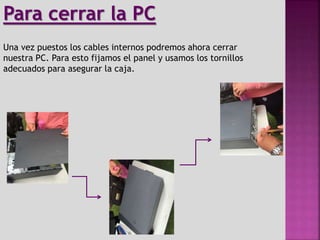

17. Una vez puestos los cables internos podremos ahora cerrar
nuestra PC. Para esto fijamos el panel y usamos los tornillos
adecuados para asegurar la caja.
Para cerrar la PC

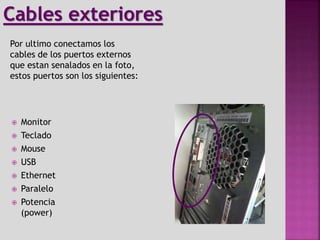

18.  Monitor
 Teclado
 Mouse
 USB
 Ethernet
 Paralelo
 Potencia
(power)
Por ultimo conectamos los
cables de los puertos externos
que estan senalados en la foto,
estos puertos son los siguientes:
Cables exteriores

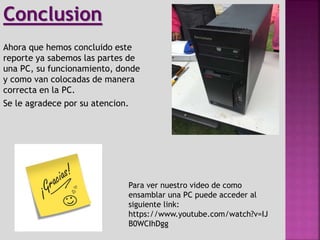

19. Ahora que hemos concluido este
reporte ya sabemos las partes de
una PC, su funcionamiento, donde
y como van colocadas de manera
correcta en la PC.
Se le agradece por su atencion.
Conclusion
Para ver nuestro video de como
ensamblar una PC puede acceder al
siguiente link:
https://www.youtube.com/watch?v=IJ
B0WCIhDgg
