1. Unidad de aprendizaje 3.
Sesión 4. Precipitacion
Escuela de Ingeniería Civil.
Curso: Hidrología Aplicada.
Ciclo: 8.

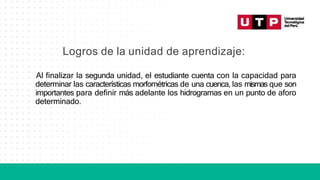

2. Al finalizar la segunda unidad, el estudiante cuenta con la capacidad para
determinar las características morfométricas de una cuenca, las mismas que son
importantes para definir más adelante los hidrogramas en un punto de aforo
determinado.
Logros de la unidad de aprendizaje:

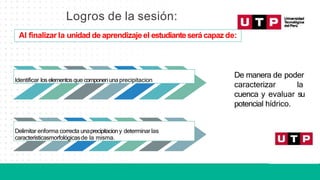

3. Logros de la sesión:
Al finalizar la unidad de aprendizajeel estudianteserácapaz de:
Identificar los elementos que componenunaprecipitacion
Delimitar enforma correcta unaprecipitaciony determinar las
característicasmorfológicasde la misma.
De manera de poder
caracterizar la
cuenca y evaluar su
potencial hídrico.

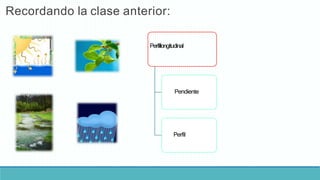

4. Recordando la clase anterior:
Perfillongitudinal
Pendiente
Perfil

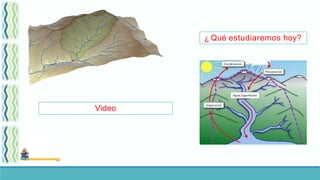

5. ¿ Qué estudiaremos hoy?
Video

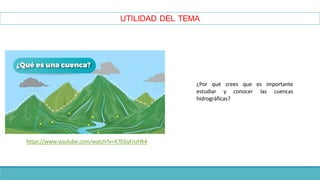

6. UTILIDAD DEL TEMA
https://www.youtube.com/watch?v=K7EGyFnzHK4
¿Por qué crees que es importante
estudiar y conocer las cuencas
hidrográficas?

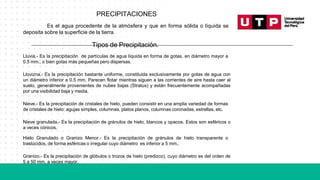

7. PRECIPITACIONES
Es el agua procedente de la atmósfera y que en forma sólida o líquida se
deposita sobre la superficie de la tierra.
Tipos de Precipitación.
Lluvia.- Es la precipitación de partículas de agua líquida en forma de gotas, en diámetro mayor a
0.5 mm., o bien gotas más pequeñas pero dispersas.
Llovizna.- Es la precipitación bastante uniforme, constituida exclusivamente por gotas de agua con
un diámetro inferior a 0.5 mm. Parecen flotar mientras siguen a las corrientes de aire hasta caer al
suelo, generalmente provenientes de nubes bajas (Stratus) y están frecuentemente acompañadas
por una visibilidad baja y media.
Nieve.- Es la precipitación de cristales de hielo, pueden consistir en una amplia variedad de formas
de cristales de hielo: agujas simples, columnas, platos planos, columnas coronadas, estrellas, etc.
Nieve granulada.- Es la precipitación de gránulos de hielo, blancos y opacos. Estos son esféricos o
a veces cónicos.
Hielo Granulado o Granizo Menor.- Es la precipitación de gránulos de hielo transparente o
traslúcidos, de forma esféricas o irregular cuyo diámetro es inferior a 5 mm..
Granizo.- Es la precipitación de glóbulos o trozos de hielo (predizco), cuyo diámetro es del orden de
5 a 50 mm. a veces mayor.

8. Tipos de Precipitación.
Chaparrón.- Se caracteriza por la forma repentina en la cual la precipitación (ya sea
lluvia, nieve, etc.), se inicia y termina, o por sus rápidos cambios de intensidad, y también
por su aspecto del cielo: cambios rápidos entre nubes claras y oscuras.

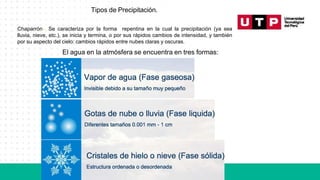

El agua en la atmósfera se encuentra en tres formas:

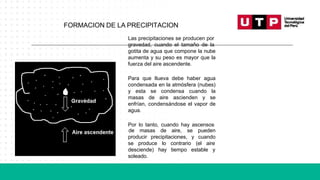

9. Las precipitaciones se producen por
gravedad, cuando el tamaño de la
gotita de agua que compone la nube
aumenta y su peso es mayor que la
fuerza del aire ascendente.
Para que llueva debe haber agua
condensada en la atmósfera (nubes)
y esta se condensa cuando la
masas de aire ascienden y se
enfrían, condensándose el vapor de
agua.
Por lo tanto, cuando hay ascensos
producir precipitaciones, y
de masas de aire, se pueden
cuando
lo contrario (el aire
hay tiempo estable y
se produce
desciende)
soleado.
FORMACION DE LA PRECIPITACION

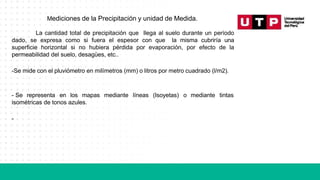

10. Mediciones de la Precipitación y unidad de Medida.
La cantidad total de precipitación que llega al suelo durante un período
dado, se expresa como si fuera el espesor con que la misma cubriría una
superficie horizontal si no hubiera pérdida por evaporación, por efecto de la
permeabilidad del suelo, desagües, etc..
-Se mide con el pluviómetro en milímetros (mm) o litros por metro cuadrado (l/m2).
- Se representa en los mapas mediante líneas (Isoyetas) o mediante tintas
isométricas de tonos azules.
-

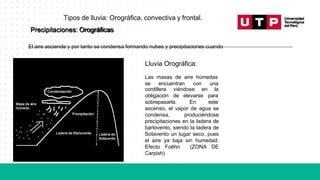

11. Precipitaciones: Orográficas
El aire asciende y por tanto se condensa formando nubes y precipitaciones cuando
Lluvia Orográfica:
Las masas de aire húmedas
se encuentran con una
cordillera viéndose en la
obligación de
sobrepasarla.
elevarse
En
para
este
ascenso, el vapor de agua se
condensa, produciéndose
precipitaciones en la ladera de
barlovento, siendo la ladera de
Sotavento un lugar seco, pues
el aire ya baja sin humedad.
Efecto Foëhn (ZONA DE
Carpish)
Tipos de lluvia: Orográfica, convectiva y frontal.

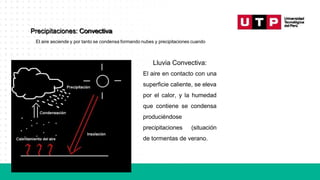

12. Precipitaciones: Convectiva
El aire asciende y por tanto se condensa formando nubes y precipitaciones cuando
Lluvia Convectiva:
El aire en contacto con una
superficie caliente, se eleva
por el calor, y la humedad
que contiene se condensa
produciéndose
precipitaciones (situación
de tormentas de verano.

13. Precipitaciones: Frontales
El aire asciende y por tanto se condensa formando nubes y precipitaciones cuando

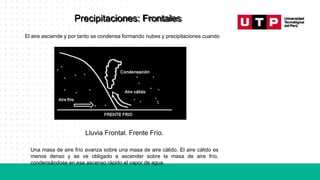

Lluvia Frontal. Frente Frío.
Una masa de aire frío avanza sobre una masa de aire cálido. El aire cálido es
menos denso y se ve obligado a ascender sobre la masa de aire frío,
condensándose en ese ascenso rápido el vapor de agua.

14. Precipitaciones: Frontales
El aire asciende y por tanto se condensa formando nubes y precipitaciones cuando

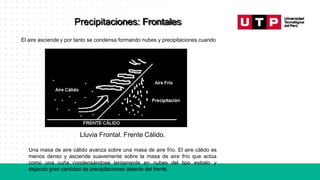

Lluvia Frontal. Frente Cálido.
Una masa de aire cálido avanza sobre una masa de aire frío. El aire cálido es
menos denso y asciende suavemente sobre la masa de aire frío que actúa
como una cuña condensándose lentamente en nubes del tipo estrato y
dejando gran cantidad de precipitaciones delante del frente.

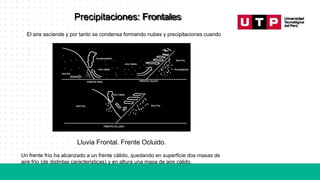

15. El aire asciende y por tanto se condensa formando nubes y precipitaciones cuando
Lluvia Frontal. Frente Ocluido.
Un frente frío ha alcanzado a un frente cálido, quedando en superficie dos masas de
aire frío (de distintas características) y en altura una masa de aire cálido.
Precipitaciones: Frontales

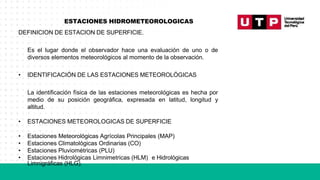

16. ESTACIONES HIDROMETEOROLOGICAS
DEFINICION DE ESTACION DE SUPERFICIE.
Es el lugar donde el observador hace una evaluación de uno o de
diversos elementos meteorológicos al momento de la observación.
• IDENTIFICACIÓN DE LAS ESTACIONES METEOROLÓGICAS
La identificación física de las estaciones meteorológicas es hecha por
medio de su posición geográfica, expresada en latitud, longitud y
altitud.
• ESTACIONES METEOROLOGICAS DE SUPERFICIE
• Estaciones Meteorológicas Agrícolas Principales (MAP)
• Estaciones Climatológicas Ordinarias (CO)
• Estaciones Pluviométricas (PLU)
• Estaciones Hidrológicas Limnimetricas (HLM) e Hidrológicas
Limnigráficas (HLG).

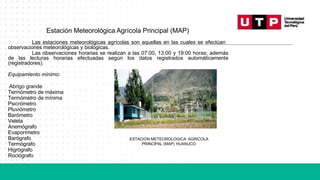

17. Estación Meteorológica Agrícola Principal (MAP)
Las estaciones meteorológicas agrícolas son aquellas en las cuales se efectúan
observaciones meteorológicas y biológicas.
Las observaciones horarias se realizan a las 07:00, 13:00 y 19:00 horas; además
de las lecturas horarias efectuadas según los datos registrados automáticamente
(registradores).
Equipamiento mínimo:
Abrigo grande
Termómetro de máxima
Termómetro de mínima
Psicrómetro
Pluviómetro
Barómetro
Veleta
Anemógrafo
Evaporímetro
Barógrafo
Termógrafo
Higrógrafo
Rociógrafo
ESTACION METEOROLOGICA AGRICOLA
PRINCIPAL (MAP) HUANUCO

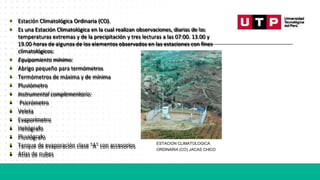

18. • Estación Climatológica Ordinaria (CO).
• Es una Estación Climatológica en la cual realizan observaciones, diarias de las
temperaturas extremas y de la precipitación y tres lecturas a las 07:00. 13.00 y
19.00 horas de algunos de los elementos observados en las estaciones con fines
climatológicos:
• Equipamiento mínimo:
• Abrigo pequeño para termómetros
• Termómetros de máxima y de mínima
• Pluviómetro
• Instrumental complementario:
• Psicrómetro
• Veleta
• Evaporímetro
• Heliógrafo
• Pluviógrafo
• Tanque de evaporación clase "A" con accesorios ESTACION CLIMATOLOGICA
• Atlas de nubes
ORDINARIA (CO) JACAS CHICO

19. • Pluviométricas (PLU)
• Es una estación en la cual se realizan mediciones de las precipitaciones a las 07:00
y 19:00 horas de todos los días.
• Equipamiento mínimo:
• Pluviómetro
• Atlas de nubes

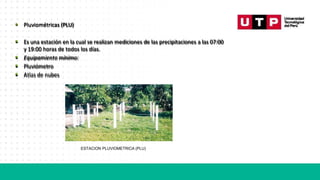

ESTACION PLUVIOMETRICA (PLU)

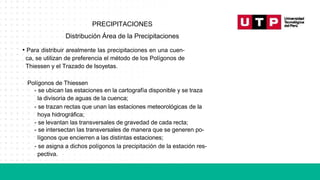

20. PRECIPITACIONES
Distribución Área de la Precipitaciones
• Para distribuir arealmente las precipitaciones en una cuen-
ca, se utilizan de preferencia el método de los Polígonos de
Thiessen y el Trazado de Isoyetas.
Polígonos de Thiessen
- se ubican las estaciones en la cartografía disponible y se traza
la divisoria de aguas de la cuenca;
- se trazan rectas que unan las estaciones meteorológicas de la
hoya hidrográfica;
- se levantan las transversales de gravedad de cada recta;
- se intersectan las transversales de manera que se generen po-
lígonos que encierren a las distintas estaciones;
- se asigna a dichos polígonos la precipitación de la estación res-
pectiva.

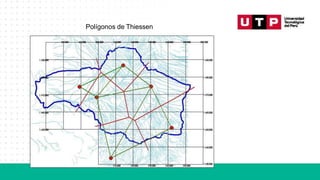

21. Polígonos de Thiessen

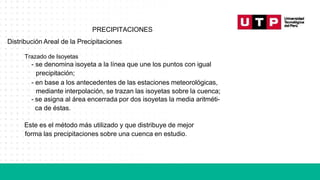

22. PRECIPITACIONES
Distribución Areal de la Precipitaciones
Trazado de Isoyetas
- se denomina isoyeta a la línea que une los puntos con igual
precipitación;
- en base a los antecedentes de las estaciones meteorológicas,
mediante interpolación, se trazan las isoyetas sobre la cuenca;
- se asigna al área encerrada por dos isoyetas la media aritméti-
ca de éstas.
Este es el método más utilizado y que distribuye de mejor
forma las precipitaciones sobre una cuenca en estudio.

23. Trazado de Isoyetas

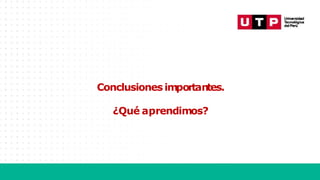

24. Conclusiones importantes.
¿Qué aprendimos?

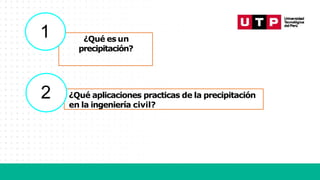

25. ¿Qué es un
precipitación?
1
¿Qué aplicaciones practicas de la precipitación
en la ingeniería civil?
2
