Este documento presenta una propuesta para un nuevo puente en San Sebastián diseñado para el siglo XXI. La propuesta enfatiza la integración de la ingeniería, la arquitectura y el arte, proponiendo una estructura mixta de arcos y diagonales con un tablero que serviría como lugar de encuentro para los vecinos. El documento describe los detalles estructurales y constructivos del puente así como sus materiales y acabados, con el objetivo de crear una obra que sea emblemática para la ciudad y respete su entorno.

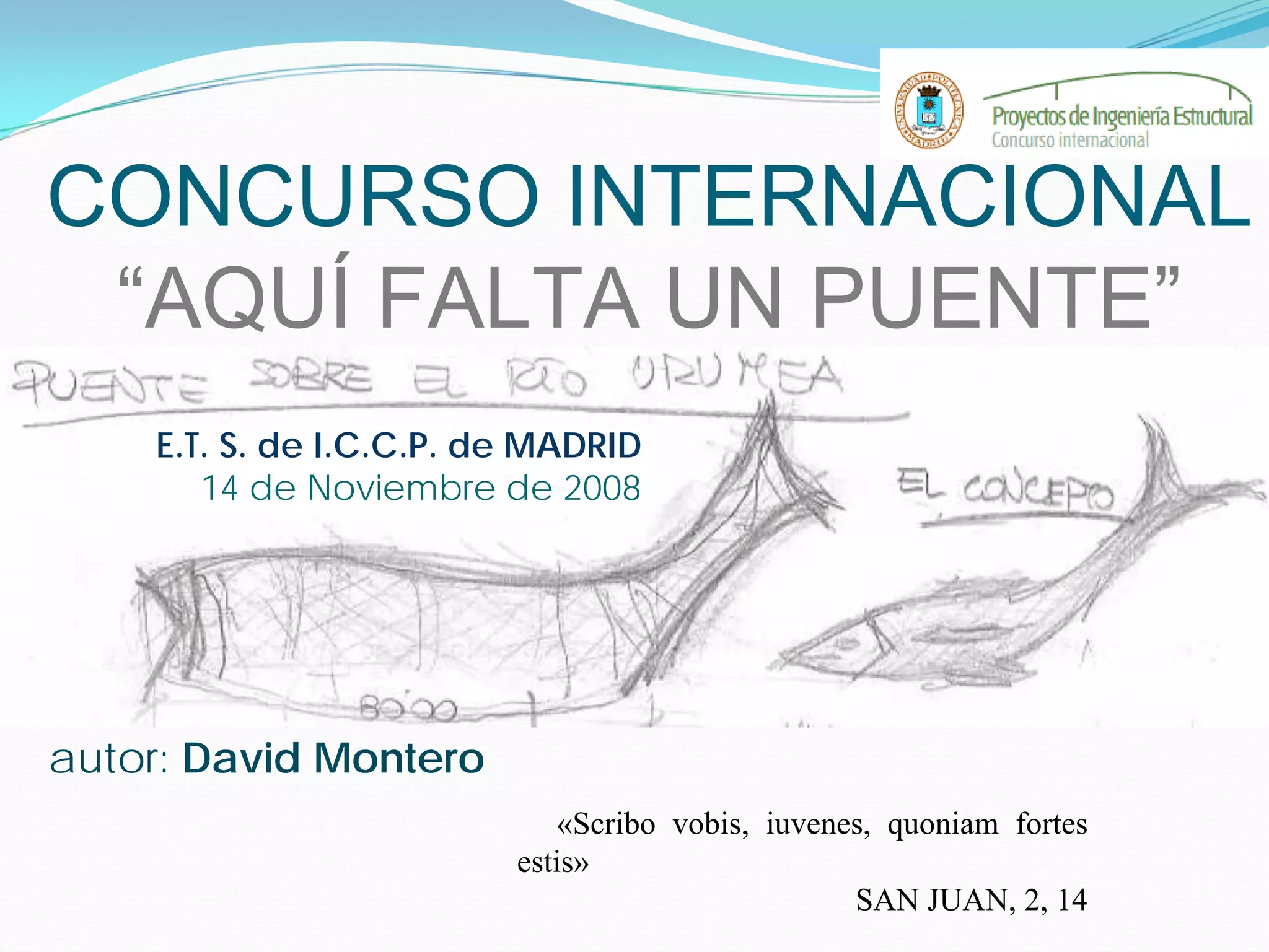

1. CONCURSO INTERNACIONAL
“AQUÍ FALTA UN PUENTE”
E.T. S. de I.C.C.P. de MADRID
14 de Noviembre de 2008
autor: David Montero
«Scribo vobis, iuvenes, quoniam fortes
estis»
SAN JUAN, 2, 14

2. Un nuevo puente para el
siglo XXI
J.E. Ribera
A. Cortázal y J.
Machimbarrena
J.E. Ribera
J. Mtnz. Calzón y J.A.
Fernández Ordóñez
1
1
2
3
4
San Sebastián

3. Escultura
Tradición
Estructura
Modernidad
2
La ingeniería es el puente entre el
arte y la ciencia
Julio Martínez Calzón
«La arquitectura está llena de contradicciones que no hay
que resolver»
Renzo Piano

4. CONCEPCIÓN ARTÍSTICA Y
ESTRUCTURAL
CONCEPTOS BÁSICOS
El puente, además de una estructura, debe ser
una escultura
ÉTICA, ESTÉTICA, ESTÁTICA
3

5. CONCEPCIÓN ARTÍSTICA I
El puente debe ser un elemento
característico, emblemático de la
ciudad.
Al mismo tiempo, se convierte en un
lugar de encuentro para los vecinos.
Génesis
4

6. CONCEPCIÓN ARTÍSTICA (II y
final)
La Arquitectura Orgánica, seguida
por D. Antonio Gaudí, sigue de
plena vigencia
Se pretendía que el puente fuese
un homenaje a esta arquitectura,
así como un proyecto de
Arquitectura Estructural
5

7. LA ESTRUCTURA
Alzado del puente
Planta del tablero
L = 83,725 m
Sobre las vigas en “k” se
colocará una losa maciza de
hormigón de alta resistencia
Embocadura del puente
6
estructura mixta

8. CONCEPCIÓN ESTRUCTURAL
Los arcos estarán empotrados en el
tablero. A su vez, el tablero tendrá
apoyos en cuna, los cuales le
empotrarán a torsiónDe acuerdo con las bases
del concurso, la cimentación
se realizará mediante pilotes
empotrados en el sustrato
rocoso.
7

9. CONCEPCIÓN ESTRUCTURAL
Comportamiento frente
a flexión
Ligereza y transparencia
8Empotramientos elásticos en los extremos

10. LA ESTRUCTURA
Secciones típicas
Las aceras de 5 m de
ancho hacen que se
convierta en un punto
de encuentro en la
ciudad
Luz libre de
12,5 m
H =10,3 m
Luz libre de
7,37 m
H =6,48 m
La elipse es una cónica
perfectamente descrita
matemáticamente
9

11. Pavimentos
3 m
2 m
Fuente: Neufert
diseño universal
10
Pavimento de PVC
que imita a la madera Pavimento de hormigón
(menos ruido y colabora
con el tablero)

12. ruido
Fuente: Carlos
Kraemer.
Ingeniería de
Carreteras
11
recogida del panel
retráctil
Protección frente a ruido

13. MATERIALES Y ACABADOS
Se recubre de una doble
piel que evita el “efecto
horno” y produce en el
viandante la sensación
de escamas
12Escultora: Cristina Iglesias
Pretiles: TX Active
(elimina polución)
Acero
inoxidable
Malla metálica
Muro cortina

14. 5,25 m
5,15 m
1,6 m libres para T=100
años
1,93 m
Distancias a la superficie de la
lámina libre de la superficie del
agua
T = 500 años
T = 100 años
13
canal navegable
Resolución de problemas (I)

15. Resolución de problemas (II y
final)
Muros cortina mediante vidrios reflectantes (reflexión
más elevada) + vidrios absorbentes (mayor absorción).
Se reduce la cantidad de energía solar que
polución
efecto chimenea
vidrios
toldo
14

16. Nuevos Usos para un nuevo Puente
15

17. Iluminación
Iluminación cotidiana
Sobre el pretil
En la clave Pasamanos de
madera
Se emplearán
únicamente
bombillas halógenas
16
Iluminación festiva

18. 17
Embarcadero ???
Inicialmente: parque de montaje
Finalmente: jardín de esculturas,
eventos culturales y/o deportivos
Calidad urbanística para una zona de San Sebastián
Integración en el entorno

19. FINIS CORONAT OPVS
18
Al P. José Luis Rodríguez, S.J.
A mis abuelos
A Manuel Insua

20. CONCEPCIÓN
ESTRUCTURAL
Se unen los arcos mediante diagonales, que absorben la torsión
A su vez, estas diagonales se
empotran a unos arcos super
rígidos empotrados al tablero en
sus extremos

21. CONCEPCIÓN
ESTRUCTURAL
Comportamiento frente a
flexión del tablero

22. Proceso constructivo

23. DETALLES
CONSTRUCTIVOS IUnión de las diagonales con el arco
Los T.A.R.
proporcionan
un
pretensado
de las
chapas de
anclaje
Unión del arco con el tablero

24. DETALLES CONSTRUCTIVOS (II y
final)
Recogida de aguas
en la parte superior
del muro cortina y
anclaje de toldos

25. Beneficios de los grampones

26. TX Active
