El proyecto consistió en el diseño, ingeniería y construcción de las infraestructuras para un nuevo Data Center para Scotiabank, incluyendo el diseño de sistemas de comunicaciones, energía ininterrumpida, climatización y seguridad. El diseño se basó en normativas internacionales y se completó en 3 meses.

1. Madrid · Barcelona · Lima · Bogotá · México D. F.!
Caso de éxito!

2. SCOTIABANK!

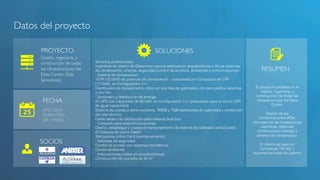

3. Datos del proyecto!
PROYECTO! SOLUCIONES!
FECHA!
AÑO 2014!
DURACIÓN!
DE 3 MESES!
RESUMEN!
Diseño, ingeniería, y
construcción de todas
las infraestructuras del
Data Center (Sala
Servidores)!
Servicios profesionales!
Ingeniería de diseño de Datacenter para la adecuación arquitectónica y de los sistemas
de climatización, energía, seguridad (control de accesos, ambiental) y comunicaciones.!
· Sistema de climatización!
15TR (52.5KW) de potencia de climatización , compuesta por 03 equipos de 5TR
(17,5kW), en Configuración 2+1.!
Distribución de equipamiento crítico en dos filas de gabinetes, con dos pasillos calientes
y uno frio.!
· Suministro y distribución de energía!
01 UPS con capacidad de 80 kVA, en Configuración 1+1 (preparado para un futuro UPS
de igual capacidad)!
Sistema de puesta a tierra exclusiva, TMGB y TGB distribuidas en gabinetes y protección
del piso técnico.!
Doble tablero de distribución para sistema dual bus.!
· Cableado para telecomunicaciones!
Diseño, despliegue y puesta en funcionamiento de sistema de cableado estructurado !
22 Enlaces de cobre Cat6A!
384 puertos cobre Cat 6 (reordenamiento)!
· Sistemas de seguridad!
Control de acceso con sistemas biométricos!
Control ambiental!
· Adecuaciones civiles y/o arquitectónicas!
Construcción de una sala de 55 m² !
El proyecto consistió en el
diseño, ingeniería, y
construcción de todas las
infraestructuras del Data
Center.!
!
Diseño de las
comunicaciones MDA,
troncales de las instalaciones
eléctricas, sistemas
ininterrumpido energía y
sistema de climatización.!
!
El diseño se basó en
normativas TIA 942 y
recomendaciones de Uptime.!
SOCIOS!

4. Historia del proyecto!
3 meses!
EL PROCESO!
DE DISEÑO!
Nuestro equipo técnico,
conjuntamente con el
cliente, diseña la mejor
solución.!
COMMISSIONING!
Nuestro equipo técnico se
responsabiliza de la
coordinación de fabricación,
entrega, instalación y puesta
en servicio de los equipos y
sistemas que forman parte
del proyecto.!
LA
ARQUITECTURA!
Las obras civiles es el primer
paso para avanzar en el
proyecto, ampliando y
hermetizando el ambiente.!
LA OBRA ESTÁ EN
PLENA EJECUCIÓN!
Con el esfuerzo y
profesionalidad de nuestro
equipo, la obra acaba con
satisfación del cliente.!
ANTECEDENTES!
La ampliación de la Sala
Servidores plantea un reto
importante ….!
RETOS TECNOLÓGICOS!
SCI (Subsidiaria del grupo Scotiabank)
apunta a ser la mejor empresa de
multiservicios de soluciones
financieras y comerciales, requiriendo
una continuidad negocio.!

5. espacio asignado para construir el DataCenter!
Antecedentes!
volver a historia del proyecto!
La ampliación de la Sala
Servidores plantea un reto
importante ….!

6. volver a historia del proyecto!

7. El proceso de diseño!
volver a historia del proyecto!

8. El proceso de diseño!
volver a historia del proyecto!

9. volver a historia del proyecto!

10. volver a historia del proyecto!

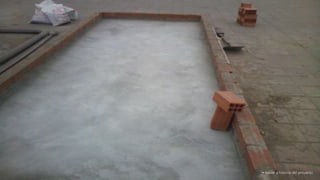

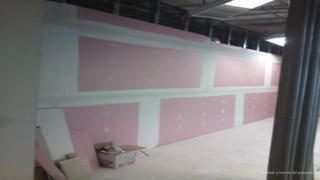

11. La arquitectura!
Las obras civiles es el primer paso
para avanzar en el proyecto,
ampliando y hermetizando el
ambiente.!
volver a historia del proyecto!

12. volver a historia del proyecto!

13. volver a historia del proyecto!

14. volver a historia del proyecto!

15. volver a historia del proyecto!

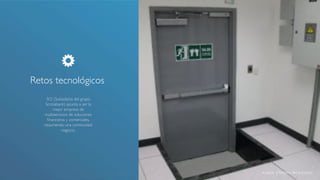

16. espacio asignado para construir el DataCenter!
Retos tecnológicos!
volver a historia del proyecto!
SCI (Subsidiaria del grupo
Scotiabank) apunta a ser la
mejor empresa de
multiservicios de soluciones
financieras y comerciales,
requiriendo una continuidad
negocio.!

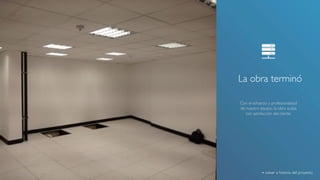

17. La obra terminó!
Con el esfuerzo y profesionalidad
de nuestro equipo, la obra acaba
con satisfacción del cliente.!
volver a historia del proyecto!

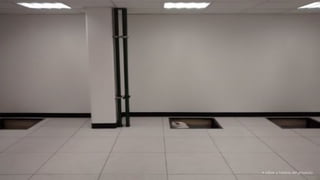

18. Servidores ****** **! volver a historia del proyecto!

19. volver a historia del proyecto!

20. volver a historia del proyecto!

21. Servidores ****** **! volver a historia del proyecto!

22. volver a historia del proyecto!

23. volver a historia del proyecto!

24. volver a historia del proyecto!

25. El proyecto continúa!
POWERNET aporta un amplio catálogo de
soluciones vanguardistas y funcionales, a la
medida de las necesidades tecnológicas de
su empresa, ofreciendo la garantía de una
óptima instalación y mantenimiento de sus
sistemas gracias a nuestro equipo de
profesionales, altamente cualificado y
en constante formación.!
¡Nos preocupamos para que!
todo siga como el!
primer día!!
volver a historia del proyecto!

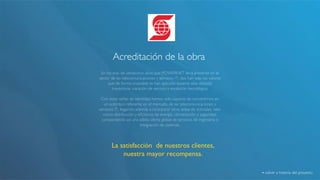

26. Acreditación de la obra!
En los más de veinticinco años que POWERNET lleva presente en el
sector de las telecomunicaciones y servicios IT, dos han sido los valores
que de forma invariable se han aplicado durante esta dilatada
trayectoria: vocación de servicio y evolución tecnológica.!
!
Con estas señas de identidad hemos sido capaces de convertirnos en
un auténtico referente en el mercado de las telecomunicaciones y
servicios IT, llegando además a incorporar otras áreas de actividad, tales
como distribución y eficiencia de energía, climatización y seguridad,
componiendo así una sólida oferta global de servicios de ingeniería e
integración de sistemas.!
La satisfacción de nuestros clientes,
nuestra mayor recompensa.!
volver a historia del proyecto!

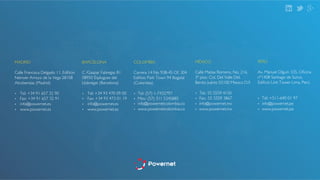

27. BARCELONA!
!
