El documento describe los diferentes tipos de semiconductores. Explica que los semiconductores intrínsecos son cristalinos y puros, con pocos portadores a baja temperatura pero más a alta temperatura. También describe los semiconductores dopados mediante la adición controlada de impurezas, dando lugar a los tipos N y P con electrones o huecos mayoritarios respectivamente.

1. •Christian Portales Benavente
•Física Electrónica
•Ingeniería de Sistemas
•Ciclo V

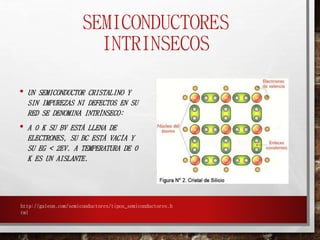

2. SEMICONDUCTORES
INTRINSECOS
• UN SEMICONDUCTOR CRISTALINO Y
SIN IMPUREZAS NI DEFECTOS EN SU
RED SE DENOMINA INTRÍNSECO:
• A 0 K SU BV ESTÁ LLENA DE
ELECTRONES, SU BC ESTÁ VACÍA Y
SU EG < 2EV. A TEMPERATURA DE 0
K ES UN AISLANTE.
http://galeon.com/semiconductores/tipos_semiconductores.h
tml

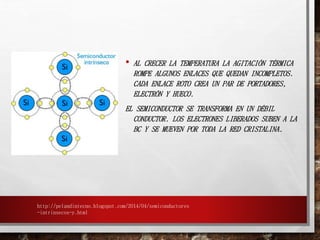

3. • AL CRECER LA TEMPERATURA LA AGITACIÓN TÉRMICA
ROMPE ALGUNOS ENLACES QUE QUEDAN INCOMPLETOS.
CADA ENLACE ROTO CREA UN PAR DE PORTADORES,
ELECTRÓN Y HUECO.
EL SEMICONDUCTOR SE TRANSFORMA EN UN DÉBIL
CONDUCTOR. LOS ELECTRONES LIBERADOS SUBEN A LA
BC Y SE MUEVEN POR TODA LA RED CRISTALINA.
http://pelandintecno.blogspot.com/2014/04/semiconductores
-intrinsecos-y.html

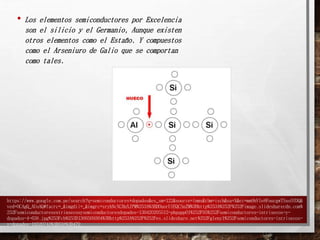

4. • Los elementos semiconductores por Excelencia
son el silicio y el Germanio, Aunque existen
otros elementos como el Estaño. Y compuestos
como el Arseniuro de Galio que se comportan
como tales.
https://www.google.com.pe/search?q=semiconductores+dopados&es_sm=122&source=lnms&tbm=isch&sa=X&ei=mm9hVIe8FoucgwTSsoSYDQ&
ved=0CAgQ_AUoAQ#facrc=_&imgdii=_&imgrc=sryhNcXCHnXJPM%253A%3BDOuorUIEQCSnZM%3Bhttp%253A%252F%252Fimage.slidesharecdn.com%
252Fsemiconductoresextrinsecosysemiconductoresdopados-130420205512-phpapp01%252F95%252Fsemiconductores-intrisecos-y-dopados-
4-638.jpg%253Fcb%253D1366509364%3Bhttp%253A%252F%252Fes.slideshare.net%252Fgleny1%252Fsemiconductores-intrisecos-y-
dopados-19320743%3B638%3B479

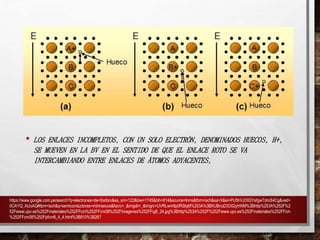

5. • LOS ENLACES INCOMPLETOS, CON UN SOLO ELECTRÓN, DENOMINADOS HUECOS, H+,
SE MUEVEN EN LA BV EN EL SENTIDO DE QUE EL ENLACE ROTO SE VA
INTERCAMBIANDO ENTRE ENLACES DE ÁTOMOS ADYACENTES,
https://www.google.com.pe/search?q=electrones+de+fosforo&es_sm=122&biw=1745&bih=814&source=lnms&tbm=isch&sa=X&ei=PU5hVJOIGYafgwTdroS4Cg&ved=
0CAYQ_AUoAQ#tbm=isch&q=semiconductores+intrinsecos&facrc=_&imgdii=_&imgrc=UVRLwm8p0RSlqM%253A%3BKUBnuD3O02yhWM%3Bhttp%253A%252F%2
52Fwww.upv.es%252Fmateriales%252FFcm%252FFcm08%252FImagenes%252FFig8_24.jpg%3Bhttp%253A%252F%252Fwww.upv.es%252Fmateriales%252FFcm
%252FFcm08%252Fpfcm8_4_4.html%3B810%3B267

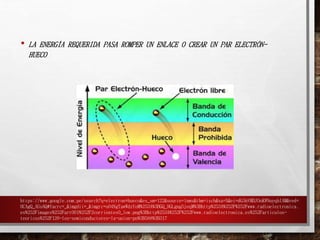

6. • LA ENERGÍA REQUERIDA PASA ROMPER UN ENLACE O CREAR UN PAR ELECTRÓN-HUECO
https://www.google.com.pe/search?q=electron+hueco&es_sm=122&source=lnms&tbm=isch&sa=X&ei=dG5hVMDJOoKWNuyqhIAM&ved=
0CAgQ_AUoAQ#facrc=_&imgdii=_&imgrc=u04NgTawWdzYoM%253A%3BGQ_9GLgng5jeqM%3Bhttp%253A%252F%252Fwww.radioelectronica.
es%252Fimages%252Fart001%252F2corrientes0_low.png%3Bhttp%253A%252F%252Fwww.radioelectronica.es%252Farticulos-teoricos%
252F126-los-semiconductores-la-union-pn%3B588%3B317

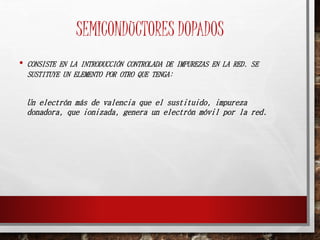

7. SEMICONDUCTORES DOPADOS
• CONSISTE EN LA INTRODUCCIÓN CONTROLADA DE IMPUREZAS EN LA RED. SE
SUSTITUYE UN ELEMENTO POR OTRO QUE TENGA:
Un electrón más de valencia que el sustituido, impureza
donadora, que ionizada, genera un electrón móvil por la red.

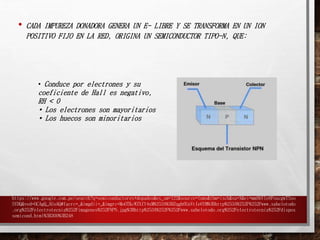

8. • CADA IMPUREZA DONADORA GENERA UN E- LIBRE Y SE TRANSFORMA EN UN ION
POSITIVO FIJO EN LA RED, ORIGINA UN SEMICONDUCTOR TIPO-N, QUE:
• Conduce por electrones y su
coeficiente de Hall es negativo,
RH < 0
• Los electrones son mayoritarios
• Los huecos son minoritarios
https://www.google.com.pe/search?q=semiconductores+dopados&es_sm=122&source=lnms&tbm=isch&sa=X&ei=mm9hVIe8FoucgwTSso
SYDQ&ved=0CAgQ_AUoAQ#facrc=_&imgdii=_&imgrc=MoOTKcWZXfY4xM%253A%3BZqgh6UnVtfe6YM%3Bhttp%253A%252F%252Fwww.sabelotodo
.org%252Felectrotecnia%252Fimagenes%252FNPN.jpg%3Bhttp%253A%252F%252Fwww.sabelotodo.org%252Felectrotecnia%252Fdispos
semicond.html%3B300%3B248

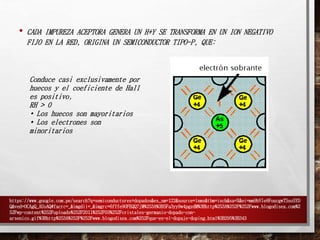

9. • CADA IMPUREZA ACEPTORA GENERA UN H+Y SE TRANSFORMA EN UN ION NEGATIVO
FIJO EN LA RED, ORIGINA UN SEMICONDUCTOR TIPO-P, QUE:
Conduce casi exclusivamente por
huecos y el coeficiente de Hall
es positivo,
RH > 0
• Los huecos son mayoritarios
• Los electrones son
minoritarios
https://www.google.com.pe/search?q=semiconductores+dopados&es_sm=122&source=lnms&tbm=isch&sa=X&ei=mm9hVIe8FoucgwTSsoSYD
Q&ved=0CAgQ_AUoAQ#facrc=_&imgdii=_&imgrc=6fYfe90FEQQ7jM%253A%3BSFa3yy9w4pgzdM%3Bhttp%253A%252F%252Fwww.blogodisea.com%2
52Fwp-content%252Fuploads%252F2011%252F03%252Fcristales-germanio-dopado-con-arsenico.
gif%3Bhttp%253A%252F%252Fwww.blogodisea.com%252Fque-es-el-dopaje-doping.html%3B295%3B343
