1. PAOLA SOLANO RAMIREZ
COMPONENTES DE LA TARJETA MADRE
COLEGIO VICENTE AZUERO
10-6

2. VGA
Video Graphics Array Arreglo Grafico De Video
MACHO HEMBRA
https://encrypted- http://bimg1.mlstatic.com/convertidor-dvi-a-vga-
tbn0.gstatic.com/images?q=tbn:ANd9GcRF_23ukVDWe4PJY
qsswQqhWF7UqKziVF9hG2qfwpMqD3fCctg9Fg
CARACTERISTICAS:
En el ámbito de la electrónica comercial se le denomina como
conector DB9 ("D- subminiature type B, 15 pin"), esto es D-
subminiature tipo B, con 15 pines.
El puerto VGA se encarga de enviar las señales desde
la computadora hacia la pantalla con soporte de 256 a 16.7
millones de colores y resoluciones desde 640X480 píxeles en
adelante.

3. RCA
Conector Cinch Fabricado por radio Coperation Of América
MACHO HEMBRA
http://www.shoptronica.com/img/p/RCA%20Hemb
http://static3.shoptronica.com/1324-6871-
thickbox/conectores-rca-macho-metal-aereo.jpg
CARACTERISTICAS:
El puerto RCA se encarga de enviar y recibir señales desde la
computadora hacia la pantalla y desde un dispositivo externo hacia
la computadora.
De manera regular se encuentra integrado en las tarjetas
captadoras de video.

4. S-VIDEO
Separated-Video Super-Video
MACHO HEMBRA
http://img1.mlstatic.com/adaptador-de-s-video-
dorado-hembra-a-hembra-para-unir-cable_MLA-O-
Htp://www.videonetcali.net/s/cc_images/cache_351762150
4.jpg?t=1349192859
CARACTERISTICAS:
Es un conector circular de la familia miniDIN, con la estructura
física semejante al conector para teclados.
Permite una mejor calidad de video con imágenes mejoradas, ya
que incrementa el ancho de banda debido a la información de la
luminancia.

5. DVI
De Vice Independent Digital Visual Interface
MACHO HEMBRA
http://www.dominiovirtual.es/images/avocent-dvi-hdmi-
http://www.txsistemas.com/docs/articulos/001494/
g/0207090006.jpg
CARACTERISTICAS:
Es un conector semirectangular, diseñado por la "Digital
Display Working Group" (DDWG).
Esta diseñado para maximizar la calidad visual de dispositivos de
video con pantalla plana.
Tiene posibilidades "Plug&Play", esto es, que al conectar
el dispositivo en la computadora, este automáticamente funciona
sin necesidad de instalar controladores ("drivers").

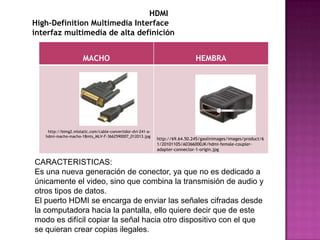

6. HDMI
High-Definition Multimedia Interface
interfaz multimedia de alta definición
MACHO HEMBRA
http://bimg2.mlstatic.com/cable-convertidor-dvi-241-a-
http://69.64.50.245/gaolinimages/images/product/6
1/20101105/A0366000JK/hdmi-female-coupler-
CARACTERISTICAS:
Es una nueva generación de conector, ya que no es dedicado a
únicamente el video, sino que combina la transmisión de audio y
otros tipos de datos.
El puerto HDMI se encarga de enviar las señales cifradas desde
la computadora hacia la pantalla, ello quiere decir que de este
modo es difícil copiar la señal hacia otro dispositivo con el que
se quieran crear copias ilegales.

7. LPT1 (PARALELO)
Line Print Terminal
MACHO HEMBRA
http://bimg1.mlstatic.com/adaptador-paralelo-
hembra-lpt1-a-serial-macho_MLU-F-
http://www.compuamersa.net/zencartr/images/c16378w0
CARACTERISTICAS:
En el ámbito de la electrónica comercial se le denomina como
conector DB25 ("D-subminiature type B, 25 pin"), esto es D-
subminiatura tipo B, con 25 huecos para pines.
Se utilizaba principalmente para la conexión de
impresoras, unidades de lectura para disco ZIP.

8. RS-232 (SERIAL)
Recommended Standard 232 Puerto Serie RS-232
MACHO HEMBRA
http://bimg2.mlstatic.com/cable-cisco-serial-rs-232-
http://img2.mlstatic.com/cable-serial-null-rs232-
CARACTERISTICAS:
En el ámbito de la electrónica comercial se le denomina como
conector DB9 ("D-subminiature type B, 9 pin"), esto es D-
subminiatura tipo B, con 9 pines.
Se utilizaba principalmente para la conexión del Ratón (
mouse), algunos tipos antiguos de escáneres y actualmente para
dispositivos como PDA’(personal digital assistant) asistentes
personales digitales.

9. USB 2.0
Universal Serial USB 2.0 Bus Universal en Serie
MACHO HEMBRA
http://www.solostocks.com/img/cable-usb-2-0-macho-
http://pmcdn.priceminister.es/photo/adaptador-
mini-usb-2-0-hembra-5-pines-a-usb-2-0-hembra-
CARACTERISTICAS:
Cada puerto, permite conectar hasta 127 dispositivos externos,
pero solo se recomiendan como máximo 8, porque se satura la
línea del puerto y se ralentiza el sistema al tener que administrarse
todos simultáneamente.
Cuenta con tecnología "Plug&Play" la cuál permite conectar,
desconectar y reconocer dispositivos sin necesidad de reiniciar ó
apagar la computadora.

10. USB 3.0
Universal Serial Bus 3.0 Bus Universal en Serie
MACHO HEMBRA
http://www.planetronic.es/images/UY75-2.jpg
http://cloud2.lbox.me/images/384x384/201205/usb-
3-0-macho-a-hembra-cable-de-extension-a-bis-1-m-
CARACTERISTICAS:
Un dispositivo USB 3.0 puede tomar un 50 por ciento más de
energía que la tecnología 2.0. Esto permite , por ejemplo, conectar
aparatos más grandes a un computador sin necesidad de
enlazarlos a la corriente, como sucedía con algunos discos duros
anteriormente.

11. FIREWARE
software firme
MACHO HEMBRA
http://www.solostocks.com/img/cable-video-digital-
http://www.bytelectro.es/430-large/adaptador-
ieee-1394-firewire-hembra-6pin-a-firewire-4pin-
CARACTERISTICAS:
No se ha integrado como estandar en todas las computadoras
personales, ademas de que hay con 4, 6 y 9 pines, pero el mas
utilizado es el de 6 pines.
Cada puerto permite conectar como maximo 63 dispositivos
externos, pero se recomiendan como maximo 16, porque se satura
la línea del puerto y se ralentiza el sistema al tener que
administrarse todos simultaneamente.

12. PS/2
Personal System/2 serie de ordenadores IBM
MACHO HEMBRA
http://www.computerstore.es/5993-3419-
http://www.solostocks.com/img/cable-de-datos-ps-2-
macho-a-ps2-macho-raton-1-80m-gris-6380313z0.jpg large/adaptador-ps-2-hembra-usb-a-macho.jpg
CARACTERISTICAS:
Tiene un puerto exclusivo para teclado y otro puerto exclusivo para
el ratón (Mouse), esto viene grabado en el panel trasero
de puertos de la computadora.
Es un conector circular, con un diámetro de solo 9 mm.
Cada puerto soporta solo un dispositivo conectado.

13. LAN
Local Area Network Red de Area local
MACHO HEMBRA
http://img.alibaba.com/photo/624432632/RJ45_Mal
e_to_Female_Cat5e_24AWG_Ethernet_Extension_Cab
CARACTERISTICAS:
Un cable largo actúa como una red troncal que conecta todos los
dispositivos en la red.
Sencillo de instalar, pero un fallo o rotura del cable del bus
interrumpe todas las transmisiones.
Cada dispositivo tiene una conexión punto a punto con los dos
dispositivos que están a sus lados.

14. MODEM
Modulador Demodulador
MACHO HEMBRA
http://img1.mlstatic.com/cable-serial-null-rs232-
http://i01.i.aliimg.com/img/pb/682/659/302/302659682_
516.jpg modem-hembra-hembra-db9-nuevos_MLC-O-
CARACTERISTICAS:
Los comandos AT le permiten controlar muchas de las
caracteristicas del modem. Para utilizarlos puede escribirlos en la
linea de comandos de cualquier programa en modo terminal.
El modem puede mostrar pantallas con un resumen de los
comandos AT (AT$ y AT&$), comandos de marcado (ATD$) y
funciones de registros S (ATS$) (consulte Comandos AT).

15. AUDIO 3.1
Sonido 3.1
MACHO HEMBRA
http://www.solostocks.com/img/adaptador-movil-
http://cdn.cnetcontent.com/b7/67/b767f988-ea8f-4235-
CARACTERISTICAS:
Alcance de frecuencia35 - 20000 HzCanales de
audio3.1Convertidor de audio D/ATOS
Altavoces4Centre speaker hi tone driver (tweeter) size0.5 "Centre
speaker low tone driver size3.5 "

16. AUDIO 5.1
Sonido 5.1
MACHO HEMBRA
https://www.computercableinc.com/ccinc/images/C
ABLE-Audio-Y-Splitter-2-RCA-Male-to-1-3-5mm-
http://img1.mlstatic.com/cable-coaxial-audio-digital-51-
spdif-lujoso-ficha-metalica_MLA-O-136598099_7541.jpg Female-Cwholesale.jpg
CARACTERISTICAS:
La tecnología de sonido envolvente 5.1 está en pleno desarrollo y
experimentación. Discutiendo algunas de las principales
características de la percepción desde los niveles más básicos de
la comunicación sonora, el presente artículo aborda las ventajas
que este sistema está en disposición de añadir a la radio actual.

17. GAME PORT
Puerto de juegos
MACHO HEMBRA
http://cloud3.lbox.me/images/384x384/201209/mac
ho-a-hembra-cable-puerto-seriel-conexion-1-5-
CARACTERISTICAS:
En el ambito de la electronica comercial, se le denomina conector
DB15 ("D-subminiature type B, 15 pin"), esto es D-subminiatura
tipo B, para 15 pines.
Se utilizaba para la conexión de dispositivos para control de
videojuegos y dispositivos que utilizan el lenguaje de
comunicaciones MIDI.

18. PCMCIA
Personal Computer Memory Card International Association
Asociacion Internacional centrada en el desarrollo de tarjetas de
memoria
MACHO HEMBRA
http://img.alibaba.com/photo/359692346/Male_PCMCIA_w
ithout_ejector_socket.jpg http://img.alibaba.com/photo/215312076/PCMCIA_CONNE
CARACTERISTICAS:
PCMCIA se encuentra diseñada para su uso en computadoras
portátiles (aunque actualmente hay adaptadores tipo PCI para
computadoras de escritorio).
PCMCIA se introduce al mercado aproximadamente en el año de
1990.
Hay 3 versiones del estándar PCMCIA: Tipo I, Tipo II y Tipo III.

19. SPDIF
Sony/Philips Digital Interface Format.
Formato de Interfaz Digital Sony/Philips
MACHO HEMBRA
http://www.alamaula.com.uy/img/timthumb.php?sr
c=/uploads/115/267/Classified/2309938/cable-de-
http://img.alibaba.com/photo/613760799/NEW_SPDIF_S_P
DIF_DIGITAL_AUDIO_OPTICAL_TOSLINK_CABLE.jpg audio-spdif-2-pines-660_big2.jpg&h=416
CARACTERISTICAS:
S/PDIF se utiliza para codificar datos de sonidos estéreo o
multicanal (AC3, DTS, MPEG2, etc.)
El estándar S/PDIF admite los siguientes índices de muestreo:
44,1 Khz. de un CD
48 Khz. de una cinta DAT
32 Khz. de DSR

20. IDE
Integrated Digital Enhanced Network
Dispositivo con electronica integrada
MACHO HEMBRA
http://img1.mlstatic.com/cable-correa-para-disco-
http://img2.mlstatic.com/ide-ficha-ide-macho-macho-
duro-ide-hembra-25-44-p-mini_MCO-O-
CARACTERISTICAS:
FSB: Frontal Side Bus", transporte frontal interno. Para discos
duros significa la velocidad de transferencia de datos del disco
duro, en función de los demas dispositivos.
RPM: "Revolutions per Minute", vueltas por minuto. Este valor
determina la velocidad a que los discos internos giran cada
minuto.

21. SERIAL- ATA
Serial Advanced Technology Attachment
tecnología avanzada adjunta serial
MACHO HEMBRA
http://www.sourcingmap.es/smapimg/es/n/09d/sat
http://img2.mlstatic.com/extension-sata-30cm-cable-sata-macho-
hembra_MCO-O-14724214_6421.jpg a-hembra-hembra-pines-del-cable-datos-serial-ata-
CARACTERISTICAS:
RPM: Este valor determina la velocidad a que los discos internos
giran cada minuto.
CACHE: Es una memoria SRAM integrada en el cuerpo del disco
duro SATA, que almacena los datos que se han accesado
frecuentemente; así cuando el microprocesador solicite un dato, la
memoria lo ofrece y evita volver a buscarlo en el disco duro.

22. RAID
Redundant Array of Independent Disks
Arreglo redundante de discos independientes
MACHO HEMBRA
H
ttp://img.alibaba.com/photo/574000230/40cm_Red_SERIAL_ATA_
http://www.planetronic.es/images/UU51.jpg
CARACTERISTICAS:
Seguridad: Mayor confianza en el almacenamiento de datos
en los diferentes discos, porque la información que se guarde en
uno se replica en otro u otros, dependiendo del nivel de RAID
implementado.
* Velocidad (Lectura y Escritura):
Permite al usuario desarrollar tareas en los diferentes bloques de
discos de una forma simultánea

23. AGP
Accelerated Graphics Port Puerto de Gráficos Acelerado
MACHO HEMBRA
http://4.bp.blogspot.com/_YqzjMwXdf5w/S-
http://1.bp.blogspot.com/-
c05Ue1ovI/AAAAAAAAAB0/noM84BWyT9k/s1600/motherboa
GS8WoTHY7NI/TmDMGMFc2FI/AAAAAAAAABg/pcJanQRNlGY/s1600
/agp.jpg rd_slot_agp.jpg
CARACTERISTICAS:
AGP se considera una ranura de expansion, pero no está dentro
de la categoría sino mas bien de un puerto.
Es una ranura que ocupa muy poco espacio en la tarjeta principal
(Motherboard), mide apenas 8 cm. de largo.
No esta conectado con las ranuras de expansión, por lo que no
comparte recursos y agiliza su función.

24. CNR
Communication and Networking Rise
Elevador de comunicaciones y red
MACHO HEMBRA
http://3.bp.blogspot.com/_INj-
pjocGFw/SPIgEquo18I/AAAAAAAAAIs/-
avMJoktIBs/s1600/CNR.jpg
CARACTERISTICAS:
CNR es una version mejorada del AMR..
Hasta la fecha, el CNR ha permanecido en muchas tarjetas
principales (Motherboards).
Es una ranura de tamaño menor a las anteriores.

25. AMR
Adaptive Multi-Rate Audio-Modem Riser
MACHO HEMBRA
http://3.bp.blogspot.com/-
TzfeIICxMvA/T9DMHRijsEI/AAAAAAAAAB8/dL99ZJSlcXI
/s1600/AMR.jpg
CARACTERISTICAS:
AMR buscaba ser una ranura multifuncion que ahorra en la
fabricación de hardware utilizando recursos software.
La ranura AMR se utiliza principalmente para insertar tarjetas de
sonido, modems internos y además soporta tarjeta de red
Ethernet.

26. PCI
Peripheral Component Interconnect
Interconexión de Componentes Periféricos
MACHO HEMBRA
http://galeon.com/edgarmezarivero/pci.jpeg
CARACTERISTICAS:
PCI se podría considerar una ranura de expansión de cuarta
generación.
Es una ranura de tamaño menor a las anteriores tanto el largo
como en ancho.
Integra una capacidad de datos de 32 bits y 64 bits para el
microprocesador Intel® Pentium.

27. PCI-EXPRESS x1
3rd Generation In/Out
Entradas/Salidas de Tercera Generación
MACHO HEMBRA
http://img2.mlstatic.com/bus-de-datos-
macho-hembra-de-tarjetas-pci-express-x1-
CARACTERISTICAS:
PCI se podria considerar una ranura de expansion de cuarta
generacion.
Es una ranura de tamaño menor a las anteriores tanto el largo como
en ancho.
Integra una capacidad de datos de 32 bits y 64 bits para el
microprocesador Intel® Pentium.

28. PCI-EXPRESS x4
MACHO HEMBRA
http://img.alibaba.com/photo/635508929/PCIe_x4_P
CARACTERISTICAS:
Soporte de tramas Jumbo 9K
IEEE 802.3z según estándar Ethernet 1000Base-SX
Compatible "Hot Plug"
Soporte de 802.1Q VLAN Tagging
Soporte IEEE 802.1p (QoS)
Soporta SNMP (Simple Network Management Protocol).
Soporta interfaz PCI-E 1.0a

29. PCI-EXPRESS x 8
MACHO HEMBRA
http://img.alibaba.com/photo/579578193/PCIe_Expr
CARACTERISTICAS:
Diseñada para caber en la mayoría de los chasis de servidores de
1U
Completo diseño pass-through que admite lo ultimo en
velocidades PCI Express
Conector hembra PCI Express x16 que acepta tarjetas
x16/x8/x4/x1
